BRUKSANVISNING WKG280 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GOLVSLIPARE

MODELL: WKG280

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

GOLVSLIPARE

MODELL: WKG280

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en softunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta får som sådan inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

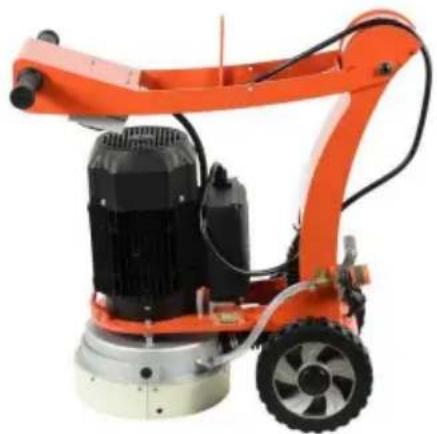

Instruktioner

Tack så mycket för att du valde denna golvslip. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå det bästa möjliga resultat.

HP motorcykel	3,0 hk
Motor KW-betyg	2,2kw
Motorvarvtal	1430 rpm
Enhetsvikt	57,9 kg/127,6 lb
Typ av tallrik	Standard 10 tums sliphuvud
Huvudkonstruktion	Pulverlackerat stål

Introduktion och beskrivning

Denna handbok är avsedd att tillhandahålla information om drift och service nödvändig för säker och effektiv användning av golvslipmaskin. Drift eller service av enheten på annat sätt än i enlighet med givna instruktioner kan utsätt maskinen för förhållanden utöver dess förmåga. Detta kan resultera i maskinfel eller personskada.

VIKTIG:

Läs hela bruksanvisningen noggrant innan du försöker använd golvslipen. Särskild uppmärksamhet bör ägnas åt avsnittet "Säkerhetsåtgärder".

Golvslipen är en robust, pålitlig och lättanvänd maskin.

Golvslipen är försedd med en enfasmotor. Denna motor erbjuder en direkt drivning till slipplattan med hjälp av en flexibel koppling mellan de motor och plattan.

Skyddssystemet är unikt i design genom att automatiskt anpassas efter det segmenthöjd och golvvinkel. Detta höljesystem när det används i kombination med en lämplig industriell vakuumenhet hjälper till att eliminera damm under slipning. Höljet har 2 avtagbara sektioner för att tillåta operatören för att manövrera kvarnen nära väggen. Observera att flyktiga damm kommer uppstår troligen när du använder kvarnen med de två höljesektionerna borttagna.

Golvslipen levereras komplett med vattenanslutning för våtslipning, om det behövs. Vattenanslutningen innehåller en kulventil som tillåter operatör för att reglera vattentillförseln för att få bästa slipresultat.

Golvslipen har ett hopfällbart handtag vilket gör att den är lätt transporteras i bagageutrymmet på de flesta fordon. Bakhjulen kan förlängas utåt för ökad stabilitet under användning. Föraren kan höja eller sänka höjd på handtaget för att maximera komforten.

Det nydesignade lyfthandtagssystemet gör maskinen lätt att lyfta.

Driftinstruktion

Kopphjul layout

1. 3st slipskor
2,1 st 10-tums slipskiva (kunden kan köpa en annan 10-tums slipskiva att ställa in, mitthålet är 20 mm)

Anslut dammsugaren

Se till att filtren i dammsugaren är hela och rena. Var uppmärksam på damm under drift.

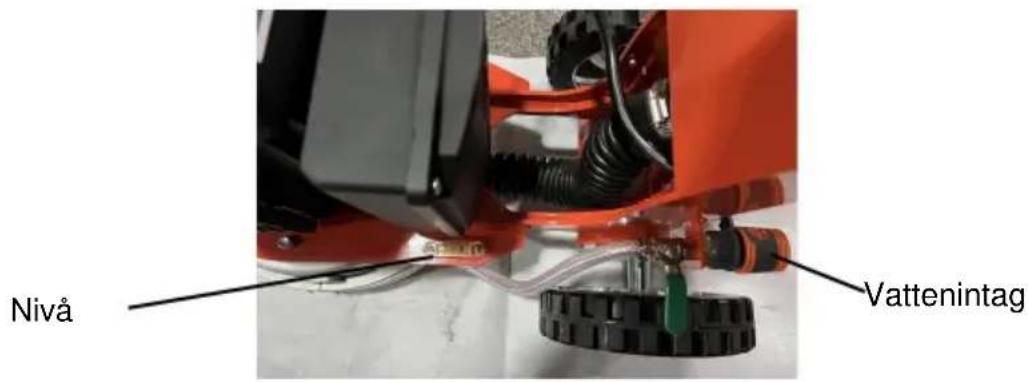

Nivå och vattenkylning

Nivå Vattenintag

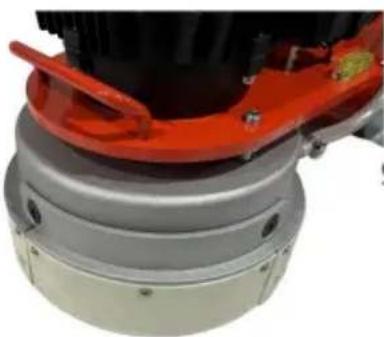

Avtagbart hölje för kantslipning

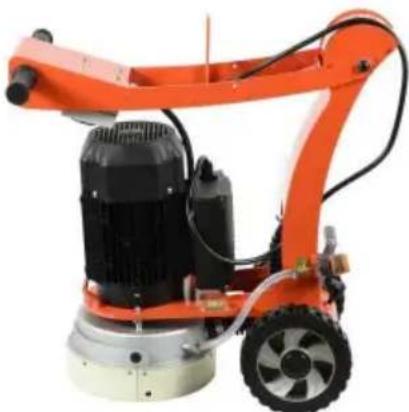

Maskinen kan fällas ihop för att minimera utrymme som behövs för transport. Fäll försiktigt maskinen framåt. Sätt stoppning mellan motorn och elboxen för att förhindra skador på maskinen

Golvslipen är designad för att användas antingen våt eller torr. Om applikationen kräve torrslipning krävs ett lämpligt industriellt vakuum.

Se säkerhetsdatabladen för de material som slipas. Betongdamm och golvbeläggningar innehåller material som kan vara skadligt. SE SÄKERHETSFÖRESKRIFTER FÖR Silica Dust Warning.

Kontakta din industrihygienpersonal för detaljerad information om personlig skyddsutrustning PPE. Använd alltid lämplig personlig skyddsutrustning (hörsel-, ögon-, andnings- och handskydd).

Kalibrering

1. Se till att diamantverktyget är lämpligt för materialet som slipas och att verktyget är korrekt balanserat.
   2.Se till att slipplattorna är i gott skick och korrekt monterad. Använd aldrig skadade verktyg.
2. Alla försänkta bultar måste dras åt enligt specifikationerna och ordentligt i plats. Ta periodiska pauser för att säkerställa att bultarna är ordentligt åtdragna, som de kan lossna under drift.
   4.Kontrollera att slipplattan är justerad så att den sitter plant på verket yta (använd bubbelnivån på maskinen som referens).
   5.Kontrollera att alla muttrar och bultar på det fällbara handtagets spärr är åtdragna och säkra.
3. Lyft upp slipplattorna från golvet.
4. Starta motorn genom att trycka på strömbrytaren.
5. Sänk ned slipplattan och börja slipa. Behåll sliphuvudet flytta sida till sida på arbetsytan för att skapa en jämn slipad yta tills önskat resultat uppnås.

Notera:

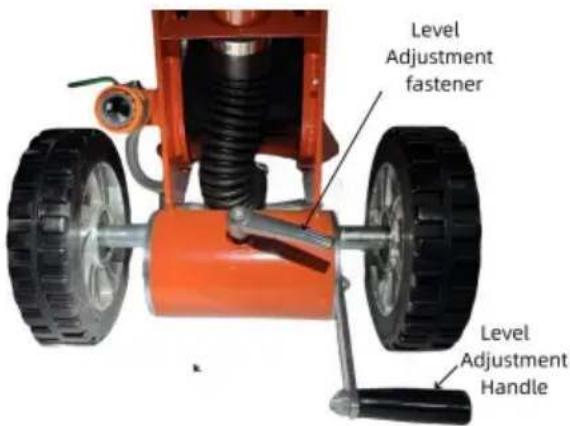

Axelns läge kan justeras efter behov för nivellering.

1. Justera den vertikala slippositionen genom att lossa nivåjusteringen fäste moturs.
2. Genom att lyfta nivåjusteringshandtaget höjs den bakre delen av kvarnen.
3. Genom att sänka nivåjusteringshandtaget sänks den bakre delen av kvarnen.
4. Använd "bubbelnivå", monterad på maskinen som referens.
5. Säkra önskad kvarnposition genom att dra åt nivåjusteringen fäste medurs.

Golvslipen har designats för att minimera buller och vibrationsnivåer och för att ge maximal förarsäkerhet. Men felaktig användning av kvarnen kan orsaka allvarliga skador och därför följande försiktighetsåtgärder måste tas:

1. Använd inte kvarnen längre än vad som föreskrivs i din lokal miljöarbetsföreskrifter, eftersom bullerbelastningen från omfattande dagliga användning kan leda till hörselskador.

2. Använd alltid hörselskydd, skyddsglasögon, handskar och lämpligt Skodon.

3. Modifiera inte kvarnen på något sätt. Använd inte en maskin som har modifierats av någon annan än tillverkaren eller auktoriserad återförsäljare.

4. Lägg inte vikt på maskinen. Använd olika slipplattor för att uppnå önskad slipprestanda.

5. Använd inte kvarnen med sliphuvudet höjt högre än nödvändig. dvs tippad bakåt på handtaget.

6. Var alltid säker på att vikhandtagsspärren är säker och inte har blivit lös under användning.

7. Vid normal användning utsätts maskinen för vibrationer. Kontrollera då och då maskinen för bultar/muttrar som kan ha vibrerat löst.

8. Låt inte vatten eller brandfarliga material komma in i det inre av motor.

Varning för respirabelt kiseldioxiddamm

Slipning/kapning/borrning av murverk, betong, metall och andra material kan generera damm, dimma och ångor som innehåller kemikalier som är kända för att orsaka allvarliga eller dödliga skador eller sjukdomar, såsom luftvägssjukdomar, cancer, fosterskador eller andra reproduktionsskador. Om du är obekant med riskerna förknippade med den speciella processen och/eller materialet som skärs eller sammansättningen av verktyget som används, gå igenom säkerhetsdatabladen (SDS) och/eller rådfråga din arbetsgivare, tillverkarna/leverantörerna, statliga myndigheter som t.ex. som OSHA och NIOSH och andra källor om farligt material. Staten Kalifornien och andra myndigheter har publicerat listor över ämnen som är kända för att orsaka cancer, reproduktionstoxicitet eller andra skadliga effekter.

Använd tekniska kontroller för att kontrollera damm, dimma och ångor vid källan där det är möjligt. Använd goda arbetsmetoder och följ rekommendationerna från tillverkarna/leverantörerna, OSHA/NIOSH och yrkes- och branschorganisationer. Vatten bör användas för att dämpa damm vid våtslipning /kapning/borrning är möjlig. När riskerna från inandning av damm, dimma och ångor inte kan elimineras, ska operatören och eventuella åskådare alltid bära ett andningsskydd som godkänts av NIOSH/MSHA för det material som används.

Slipning/kapning/borrning av murverk, betong och andra material som innehåller kiseldioxid kan generera damm eller dimma som innehåller kristallin kiseldioxid. Kiseldioxid är en grundläggande komponent i sand, kvarts, tegellera, granit och många andra mineraler och stenar. Upprepad och/eller omfattande inandning av luftburen kristallin kiseldioxid kan orsaka allvarliga eller dödliga luftvägssjukdomar, inklusive silikos. Delstaten Kalifornien och andra myndigheter har listat respirabel kristallin kiseldioxid som ett ämne som är känt för att orsaka cancer. Vid slipning/kapning/borrning av sådana material, följ alltid andningsskyddsåtgärderna ovan.

Felsökning

Symptom	Möjlig orsak	Handling
Grinder körs för stannar	Den elektriska kraften strömgränsskruven är det inte justeras ordentligt.	Justera strömgränsen.kort tid da (kraftkälla)
Grinder går men inte presterar tillräckligt.	Verktyg är inte matchat till ansökan	Omvärdera verktygen urval.
Kvarnen vibrerar under användning	Slipplåtar inte korrekt balanserad	Byt ut slipplattor.
Malande ljud kommer från sliphuvud under drift utan belastning.	Slitna motorlager el drivkoppling	Har maskin utvärderas och servas av auktoriserad service professionell.

Underhåll

Daglig rengöring: Motorn ska alltid hållas ren. Inget vatten, eller främmande material bör tillåtas komma in i motorns inre.

Kontrollera driftströmförbrukning: Var försiktig när motorn är i drift för att hålla driftströmstyrkan under maximal nivå.

Driftljud: Under drift av motorn får det inte finnas någon gnuggljud, tjut eller andra slumpmässiga ljud. Stoppa motorn omedelbart och starta om efter inspektion och korrigeringar har gjorts. Kontrollera regelbundet säkerheten för den justerbara hopfällbara handtagsspärren. Hjullagren använder tätade lager och kräver ingen regelbunden smörjning.

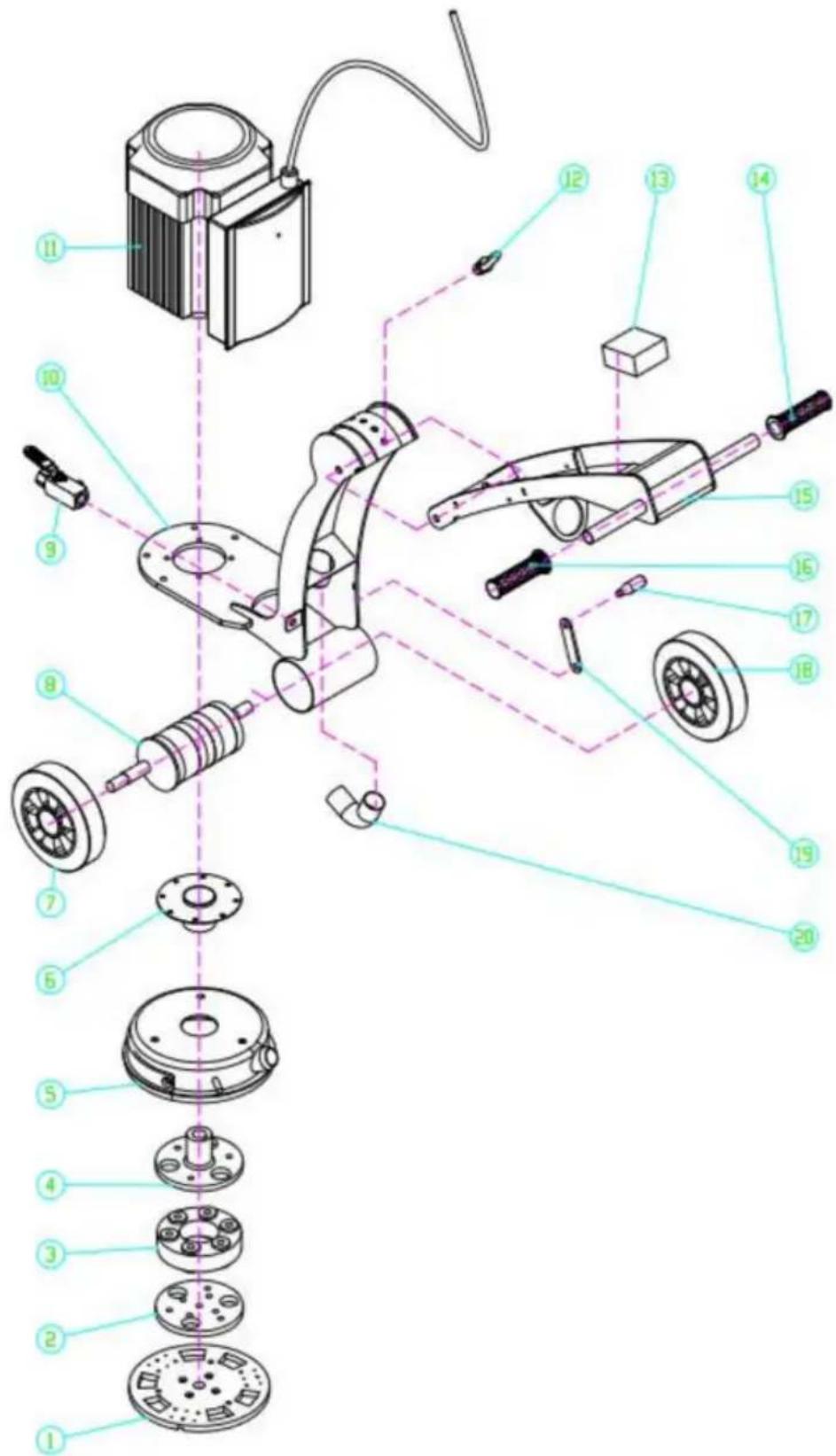

Delardiagram

Artikel#	Beskrivning QTY	Artikelnummer		Beskrivning	ANTAL
1	Tallrik	1	12	Ring-drag	1
2	Plattkoppling	1	13	Växla	1
3	Sudd	1	14	Handtagshylsa	1
4	Fläns	1	15	Ramkroppsdel 2	1
5	Metallkåpa	1	16	Handtagshylsa	1
6	Fläns	1	17	Justeringshandtag	1
7	Hjul	1	18	Hjul	1
8	Excentriskt skaft	1	19	Vevstake	1
9	Kontrollventil	1	20 Dammuppsugningsrör		1
10	Ramkroppsdel 1	1	21	Nylonslitband	1
11	Elektrisk motor	1	22	Strömsladd	1

Nej.	namn	Bild	ANTAL
1	Blade skor		6
2	Proppar		10
3	Skruvmejsel		1
4 skiftnyckel (12-14)			1
5	Skiftnyckel (S=8)		1
6	Skiftnyckel(S=6)		1
7	Manuell		1
