WKG180 - Szlifierka Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	WKG180
Typ produktu	Szlifierka do podłóg (szlifierka do podłóg)
Zastosowanie	Szlifowanie i polerowanie podłóg betonowych, kamiennych itp.
Moc silnika	2,0 KM (1,5 kW)
Prędkość obrotowa silnika	1400 obr./min
Zasilanie	Jednofazowe
Typ płyty	Standardowa płyta szlifierska 7 cali
Waga	54,5 kg
Materiał konstrukcyjny	Stal malowana proszkowo
Uchwyt składany	Tak, ułatwia transport i przechowywanie
Regulowane koła	Tak, do szlifowania narożników i krawędzi
Wbudowana poziomica	Tak, do regulacji wysokości
System odsysania pyłów	Złączka do odkurzacza przemysłowego (brak w zestawie)
Użytkowanie	Tylko na sucho, z odsysaniem
Dostarczone akcesoria	Tarcze diamentowe (2), zatyczki do uszu (10), śrubokręt, klucze (12-14, S=8, S=6), klucz specjalny
Konserwacja	Regularne czyszczenie, sprawdzanie śrub, brak wody w silniku
Bezpieczeństwo	Obowiązkowe stosowanie ŚOI (ochrona słuchu, wzroku, dróg oddechowych, rękawice, obuwie)
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na vevor.com/support

Często zadawane pytania - WKG180 Vevor

Jaka jest moc silnika szlifierki Vevor WKG180?

Silnik ma moc 2,0 KM (1,5 kW) i prędkość obrotową 1400 obr./min.

Czy mogę używać szlifierki do podłóg do krawędzi i narożników?

Tak, dzięki regulowanym kołom i składanemu uchwytowi możesz szlifować przy ścianach i w narożnikach.

Jak łatwo transportować maszynę?

Składany uchwyt umożliwia złożenie urządzenia do przodu i przechowywanie w bagażniku samochodu. Użyj podkładki między silnikiem a obudową elektryczną, aby uniknąć uszkodzeń.

Jaki rodzaj odkurzacza powinienem użyć?

Wymagany jest odpowiedni odkurzacz przemysłowy. Upewnij się, że filtry są czyste i w dobrym stanie, aby kontrolować pył krzemionkowy.

Jak wyregulować wysokość szlifowania?

Użyj wbudowanej poziomicy jako odniesienia i wkręć samonastawną podstawę łożyska, aby wyregulować pozycję pionową.

Jaki sprzęt ochrony osobistej (ŚOI) jest wymagany?

Zawsze noś ochronę słuchu, okulary ochronne, rękawice, maskę oddechową zatwierdzoną przez NIOSH/MSHA oraz obuwie ochronne.

Co zrobić, jeśli szlifierka zatrzyma się po krótkim czasie?

Może to być spowodowane nieprawidłowym ustawieniem ograniczenia prądu. Wyreguluj śrubę ograniczenia prądu na źródle zasilania.

Jak codziennie konserwować maszynę?

Utrzymuj silnik w czystości, sprawdzaj prąd pracy, nasłuchuj nietypowych dźwięków i upewnij się, że zatrzask składanego uchwytu jest zabezpieczony.

Czy mogę używać szlifierki z wodą?

Nie, szlifierka jest przeznaczona tylko do użytku na sucho. Nie dopuść do przedostania się wody ani łatwopalnych cieczy do silnika.

Gdzie mogę znaleźć części zamienne i wsparcie techniczne?

Sprawdź listę części w instrukcji. Aby uzyskać wsparcie techniczne i informacje o gwarancji, odwiedź www.vevor.com/support.

INSTRUKCJA OBSŁUGI WKG180 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przyznają jedynie szacunkowe oszczędności, jakie można zyskać kupując u nas określone narzędzia w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii narzędzi przez nas. Przypominamy, aby przed złożeniem zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z konkretnymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmiejeść rzykko obrażć, uzytkownik musi przycieptać instrukcję obstugi.

Ten produkt podlega przyepsisom Dyrektywy Europejskiej 2012/19/WE. Przekreslony symbol przysstawiazący kosz na smieci na kółkach przyez wskazuje,źproduk wymaga osobnego odpadu zbiórkaw Uni i Europejskiej. Dotyczny to produktu oraz wszystkie akcesoria oznaczone tym symbolem. Produktury oznaczone jak/to takieNie są wyrzucane wraz ze zwykiymi odpadami domowymi, a nalezy oddać do punktu zbiórków elektrycznych i elektrycznych urzadzenia elektryczne

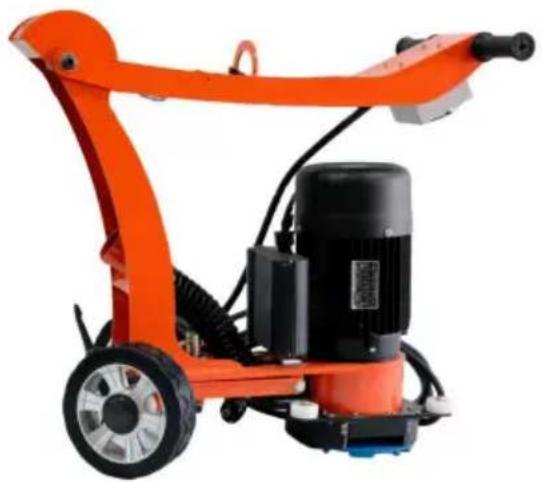

INSTRUKCJE

Dziękujemy bardzo za wybór tej szlifierki do podłóg. Proszę przeczytać całość instrukcji przed użyciem. Informacje te pomogą Ci osiągnąć to, co najlepsze, i uzyskać zadowalające rezultaty.

LISTA PARAMETRÓW

Motocykl HP	2,0 KM
Moc silnika KW	1,5 kW
Obroty silnika	1400 obr./min
Masa jestnosti	54,5 kg/120 funów
Typ płyty	Standardowa 7-calowa glówna szliffierska
Głowyna konstrukcja	Stal proszkowana

Wprowadzenie i opis

Niniejsza instrukcja ma na celu dostarczenie informacji dotyczących obsługi i serwisu niezbędnych do bezpiecznego i wydajnego użytkowania szlifierki do podłóg. Działanie lub serwisowanie urządzenia w sposób inny niż zgodny z podanymi instrukcjami może narazić maszynę na warunki przekraczające jej możliwości. Może to skutkować awarią maszyny lub obrażeniami ciała.

WAŻNY:

Przed podjęciem próby przeczytaj uważnie całą instrukcję obsługi i użyj szlifierki do podłóg. Szczególną uwagę należy zwrócić na rozdział zatytułowany „Środki ostrożności”.

Szlifierka do podłóg jest maszyną solidną, niezawodną i łatwą w obsłudze.

Szilifierka do podłóg wyposażona jest w silnik jednofazowy. Silnik ten oferuje bezpośredni napęd na płytę szlifierską za pomocą elastycznych sprzęgieł pomiędzy silnikiem a płytą.

Osłona umożliwia operatorowi manewrowanie szlifierką blisko ściany.

Szilifierka do podłóg posiada składaną rączkę, dzięki czemu urządzenie jest łatwo przenośne i można je przewozić w bagażniku pojazdów. Koła umożliwiają dostosowanie do dodatkowej możliwości szlifowania kątowego. Operator może podnosić lub obniżać wysokość uchwytu, aby zmaksymalizować wygodę.

Nowo zaprojektowany system uchwytów do podnoszenia ułatwia podnoszenie maszyny.

Instrukcja obsługi

7-calowa ściernica garnkowa do szlifowania

Podłącz odkurzacz

Upewnij się, że filtry znajdujące się w pojemniku odkurzacza są nienaruszone i czyste. Zwróć uwagę na pytania podczas pracy.

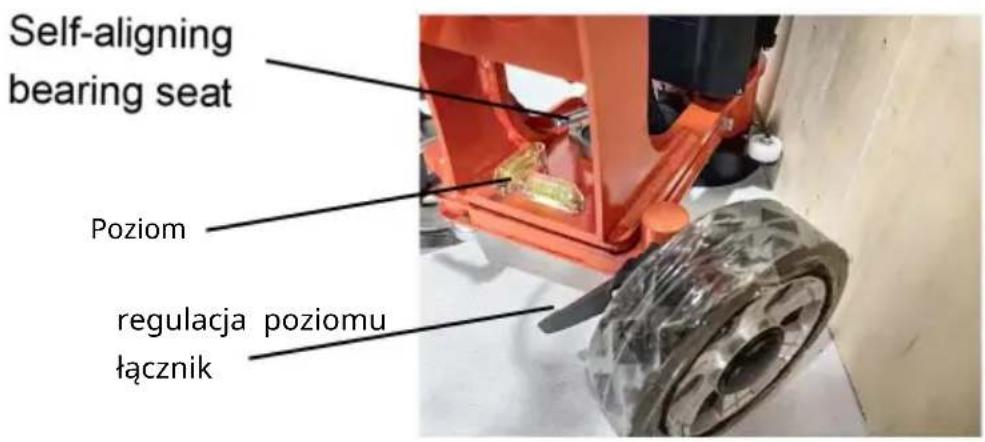

Szlifowanie poziome i krawędziowe

1. Wyreguluj pionową pozycję szlifowania, przykręcając łożysko wahliwe siedzenia.
2. Jako punkt odniesienia użyj „poziomicy” zamontowanej na maszynie.
3. Wyreguluj koło, poluzowując śrubę regulacji poziomu podczas szlifowania narożników lub ścian.

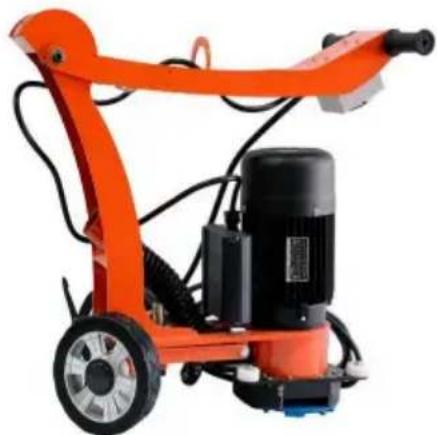

Transport

Maszynę należy złożyć, aby zminimalizować przestrzeń potrzebną do transportu. Ostrożnie złóż maszynę do przodu. Umieść wyściółkę pomiędzy silnikiem a skrzynką elektryczną, aby zapobiec uszkodzeniu maszyny.

KALIBROWANIE

Szczotkarka do podłóg została zaprojektowana do pracy na sucho. Należy używać odpowiedniego odkurzacza przemysłowego.

Należy zapoznać się z Kartami Charakterystyki szlifowanego materiału. Pył betonowy

i powłoki podłogowe zawierają materiały, które mogą być szkodliwe. ZOBACZ BEZPIECZEŃSTWO

ŚRODKI OSTROŻNOŚCI Ostrzeżenie dotyczące pyłu krzemionkowego.

Aby uzyskać szczegółowe informacje na ten temat, skontaktuj się ze swoim specjalistą ds. higieny przemysłowej. Wymagane środki ochrony osobistej. Zawsze używaj odpowiedniego

sprzętu ochrony osobistej (słuch, oczy, drogi oddechowe i dłonie).

Ochrona).

Kalibrowanie

1. Upewnij się, że narzędzie diamentowe jest odpowiednie dla szlifowanego materiału oraz że przyrząd jest prawidłowo wyważony.
2. Wszystkie śruby z łbem wpuszczanym muszą być dokręcone zgodnie ze specyfikacją i mocno osadzone. Należy robić okresowe przerwy, aby upewnić się, że śruby są prawidłowo dokręcone, ponieważ mogą się poluzować podczas pracy. Sprawdź, czy diamentowa tarcza garnkowa jest ustawiona tak, aby była poziomo osadzona na powierzchni roboczej (jako punkt odniesienia użyj poziomicy znajdującej się na maszynie).
3. Sprawdź, czy wszystkie nakrętki i śruby zatrzasku składanego uchwytu są dokręcone i bezpieczne. Podnieś płytę szlifierską z podłogi.
4. Uruchom silnik, naciskając wyłącznik. Opuść płytę szlifierską i rozpocznij szlifowanie. Zachowaj głowicę szlifierską, poruszając się na boki po powierzchni roboczej, aby utworzyć równomiernie wyszlifowaną powierzchnię, aż do osiągnięcia pożądanych rezultatów.

Notatka:

1. Wyreguluj pionową pozycję szlifowania, przykręcając gniazdo łożyska przygubowego.
2. Jako punkt odniesienia użyj „poziomicy” zamontowanej na maszynie.
3. Wyreguluj koło, poluzowując śrubę regulacji poziomu podczas szlifowania narożnika lub ściany.

Instrukcje opieki

Szlifierka do podłóg została zaprojektowana tak, aby zminimalizować poziom hałasu i wibracje

i zapewnić maksymalne bezpieczeństwo operatora. Jednakże nieprawidłowe użycie

szlifierki może spowodować poważne obrażenia, dlatego należy zachować następujące środki ostrożności:

musi zostać zachowany:

1. Nie używaj szlifierki dłużej, niż jest to zalecane w lokalnych

przepisach dotyczących ochrony środowiska pracy, jak obciążenie hałasem z rozległych codziennych

użytkowanie może spowodować uszkodzenie słuchu.

2. Zawsze używaj środków ochrony słuchu, okularów ochronnych, rękawiczek i odpowiednich

butów.

1. Nie modyfikuj szlifierki w żaden sposób. Nie używaj maszyny, która

została zmodyfikowana przez kogokolwiek innego niż producent lub osoba upoważniona

dealer.

1. Nie obciążaj maszyny. Użyj innego diamentu do szlifowania

osiągnąć pożądaną wydajność szlifowania.

1. Nie używaj szlifierki z głowicą szlifującą podniesioną wyżej niż

niezbędny, tj. przechyloną z powrotem na uchwyt.

6. Podczas normalnego użytkowania maszyna narażona jest na wibracje.

Od czasu do czasu sprawdzaj maszynę pod kątem poluzowanych śrub/nakrętek.

1. Nie pozwól, aby do wnętrza urządzenia dostały się woda lub materiały łatwopalne

silnik.

Ostrzeżenie dotyczące pyłu respirabilnego krzemionki

Szlifowanie/cięcie/wiercenie w murze, betonie, metalu i innych materiałach

może wytwarzać pyły, mgły i opary zawierające substancje chemiczne, o których wiadomo, że powodują

poważne lub śmiertelne obrażenia lub choroby, takie jak choroby układu oddechowego, nowotwór, poród

wady lub inne uszkodzenia reprodukcyjne. Jeśli nie jesteś zaznajomiony z ryzykiem

związanym z konkretnym procesem i/lub ciętym materiałem lub

składem używanego narzędzia, zapoznaj się z kartami charakterystyki (SDS)

i/lub skonsultuj się ze swoim pracodawcą, producentami/dostawcami, organami rządowymi

agencje, takie jak OSHA i NIOSH, oraz inne źródła informacji o substancjach niebezpiecznych

materiałów. Stan Kalifornia i inne władze opublikowały listy substancji, o których wiadomo, że powodują raka, mają szkodliwy wpływ na reprodukcję lub inne szkodliwe skutki.

Jeśli to możliwe, należy stosować techniczne środki kontroli w celu kontroli pyłu, mgły i oparów u źródła. Stosuj dobre praktyki pracy i postępuj zgodnie z zaleceniami producentów/dostawców, OSHA/NIOSH oraz stowarzyszeń zawodowych i branżowych. Do ograniczenia pyłu podczas szlifowania na mokro należy używać wody / cięcie/wiercenie jest możliwe. Jeśli nie można wyeliminować zagrożeń wynikających z wdychania pyłu, mgły i oparów, operator i osoby postronne powinni zawsze nosić maskę oddechową zatwierdzoną przez NIOSH/MSHA dla używanego materiału.

Szlifowanie/cięcie/wiercenie muru, betonu i innych materiałów zawierających krzemionkę może powodować powstawanie pyłu lub mgły zawierającej krzemionkę krystaliczną. Krzemionka jest podstawowym składnikiem piasku, kwarcu, gliny ceglanej, granitu i wielu innych minerałów i skał. Powtarzające się i/lub znaczne wdychanie krzemionki krystalicznej unoszącej się w powietrzu może powodować poważne lub śmiertelne choroby układu oddechowego, w tym krzemicę. Stan Kalifornia i inne władze uznają respirabilną krzemionkę krystaliczną za substancję powodującą raka. Podczas szlifowania/cięcia/wiercenia takich materiałów należy zawsze przestrzegać wymienionych środków ochrony dróg oddechowych.

Rozwiązywanie problemów

Objaw	Możliwa przyczyna	Dziafanie
Szilifierka działa przyez krótki czas, a nausePNIE zatrzymuJE sie	Śruba ograniczajęa prąd elektryczny nie jest odpowiednio wyregulowane	Dostosuj biejść limit. (źródo prȩ)
Szilifierka działa, ale działaNie działać odpowiednio.	Oprzyrzędawanie nie jest dopasowane do zastosowania	Ponownie oceń wyBOR narȩdzi.
Nadchodzi odglos zgrzytania z glówny szlifierskiej bez obłowenia operacja.	Zużytełoyszka silnika lub spręȩgo napędowe	Masz maszyny oceniane i obstruguwanicy przyez autoryzowanicy serwis profesjalny.

Konserwacja

Codzienne czyszczenie: Silnik należy zawsze utrzymywać w czystości. Brak wody lub ciała obce powinny dostać się do wnętrza silnika.

Sprawdź korbowód roboczy: Zachowaj ostrożność, gdy silnik pracuje, aby utrzymać natężenie korbowe poniżej poziomu maksymalnego.

Dźwięki robocze: Podczas pracy silnika nie powinny być słyszalne żadne dźwięki, odgłosy tarcia, piski i inne przypadkowe dźwięki. Zatrzymaj silnik

natychmiast i ponownie uruchom po sprawdzeniu i dokonaniu poprawek.

Okresowo sprawdzaj zabezpieczenia regulowanego zatrzasku składanego uchwytu.

Łożyska kół wykorzystują łożyska uszczelnione i nie wymagają regularnego smarowania.

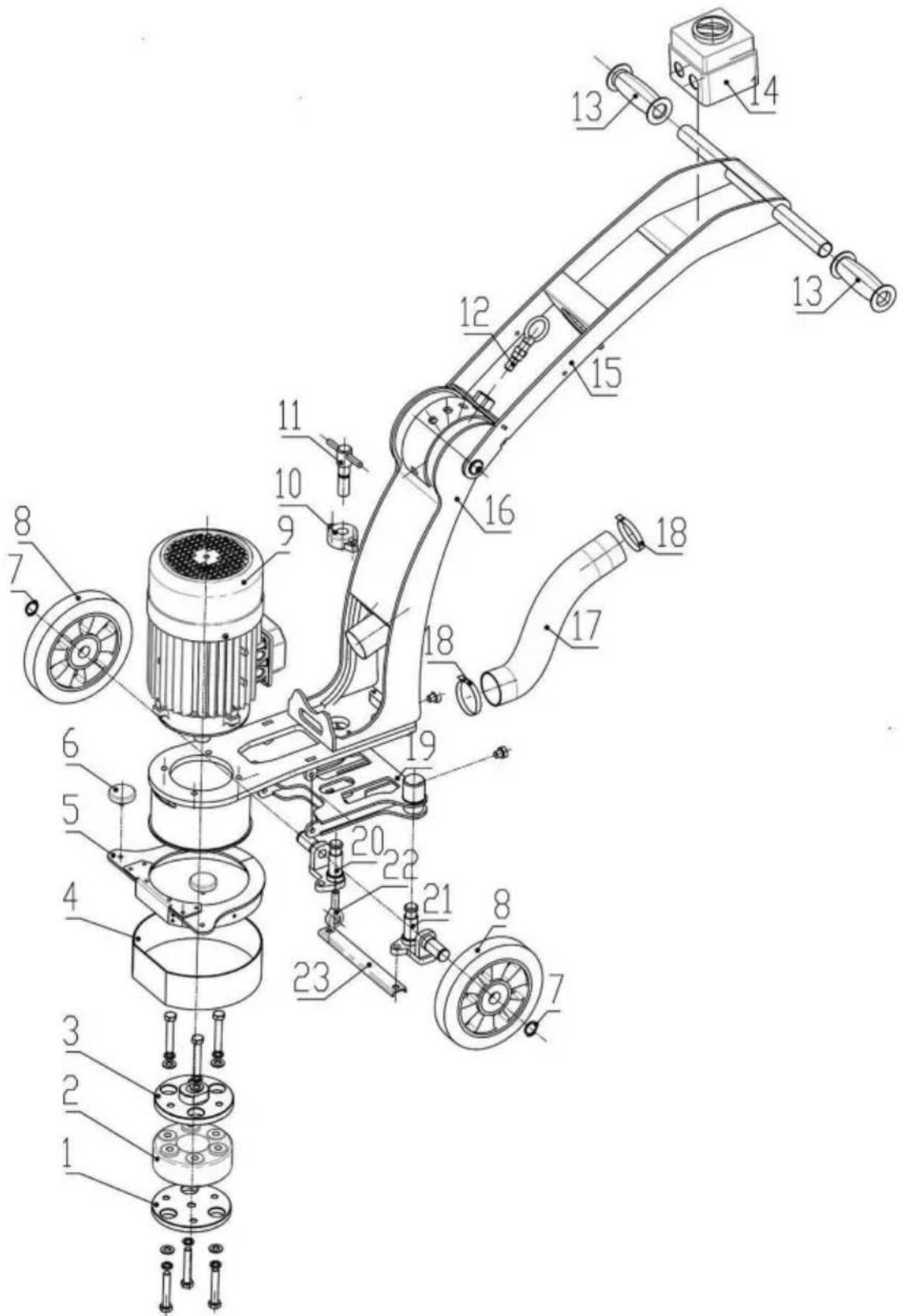

Schemat części

Przemniot#	Opis	ILOŚC		Przemniot #	Opis ILOŚC
1	Połoczona płyta	1		13	Rękaw uchwytu	2
2	Guma	1		14	Przelącznik	1
3	Silnik podȩczony płyta	1		15	Korpus ramy 1	1
4	Listwa pyłoszczelna	1		16	Korpus ramy 2	1
5	Okkadka ochronna	1		17 Rura zasysajęca pył 18	1	1
6	Koło nylonowe	2			Obręcz	2
7	Pierść zatrzeskowy	2		19	Sławny 3	1
8	Koło	2		20	Sterownikcy oś (prawa)	1
9	Silnik	1		21 Oś kierowana (lewa)	1	1
10 Łoźysko wahliwe 11		1		22	Łoźysko przy.§ugobowe	1
	Reczna dźwignia podnoszenia	1		23	Wspólna dźwignia	1
12	Pociągniȩcie pierścienia	1

Lista części

NIE.	Nazwa	Zdjęcie	ILOść
1	Netherowy Kamień Młyński		2
2	Zatyczki do uszu		10
3	Śrubokróct		1
4	Klucz(12-14)		1
5	Klucz (S=8)		1
6	Klucz (S=6)		1
7	podȩcznik		1
8	Klucz spezialny		1
