WKG180 - Slipmaskin Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	WKG180
Produkttyp	Golvslipmaskin
Användning	Slipning och polering av betonggolv, sten etc.
Motoreffekt	2,0 hk (1,5 kW)
Motorvarvtal	1400 rpm
Strömförsörjning	Enfas
Platttyp	Standard 7-tums slipskiva
Vikt	54,5 kg
Konstruktionsmaterial	Pulverlackerat stål
Hopfällbart handtag	Ja, underlättar transport och förvaring
Justerbara hjul	Ja, för hörn- och kantslipning
Inbyggt vattenpass	Ja, för höjdjustering
Dammutsugningssystem	Anslutning för industridammsugare (ingår ej)
Användning	Endast torr användning, med utsug
Medföljande tillbehör	Diamantslipskivor (2), öronproppar (10), skruvmejsel, nycklar (12-14, S=8, S=6), specialnyckel
Underhåll	Regelbunden rengöring, kontroll av bultar, inget vatten i motorn
Säkerhet	Användning av personlig skyddsutrustning obligatorisk (hörselskydd, ögonskydd, andningsskydd, handskar, skor)
Garanti	Elektroniskt garantibevis finns på vevor.com/support

Vanliga frågor - WKG180 Vevor

Vad är motoreffekten på Vevor WKG180 golvslipmaskin?

Motorn har en effekt på 2,0 hk (1,5 kW) och ett varvtal på 1400 rpm.

Kan jag använda golvslipmaskinen för kanter och hörn?

Ja, med justerbara hjul och hopfällbart handtag kan du slipa nära väggar och i hörn.

Hur transporterar jag maskinen enkelt?

Det hopfällbara handtaget gör att du kan fälla maskinen framåt och förvara den i en bilbagageutrymme. Använd stoppning mellan motorn och elboxen för att undvika skador.

Vilken typ av dammsugare ska jag använda?

En lämplig industridammsugare krävs. Se till att filtren är rena och i gott skick för att kontrollera kiseldamm.

Hur justerar jag sliphöjden?

Använd det inbyggda vattenpasset som referens och skruva på det självjusterande lagersätet för att justera vertikalt läge.

Vilken personlig skyddsutrustning (PPE) krävs?

Använd alltid hörselskydd, skyddsglasögon, handskar, ett NIOSH/MSHA-godkänt andningsskydd och säkerhetsskor.

Vad gör jag om slipmaskinen stannar efter en kort stund?

Det kan bero på felaktig inställning av strömgränsen. Justera strömbegränsningsskruven på strömkällan.

Hur underhåller jag maskinen dagligen?

Håll motorn ren, kontrollera driftsströmmen, lyssna efter onormala ljud och se till att det hopfällbara handtagets lås är säkrat.

Kan jag använda slipmaskinen med vatten?

Nej, slipmaskinen är endast avsedd för torr användning. Låt inte vatten eller brandfarliga vätskor komma in i motorn.

Var hittar jag reservdelar och teknisk support?

Se listan över delar i manualen. För teknisk support och garanti, besök www.vevor.com/support

BRUKSANVISNING WKG180 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

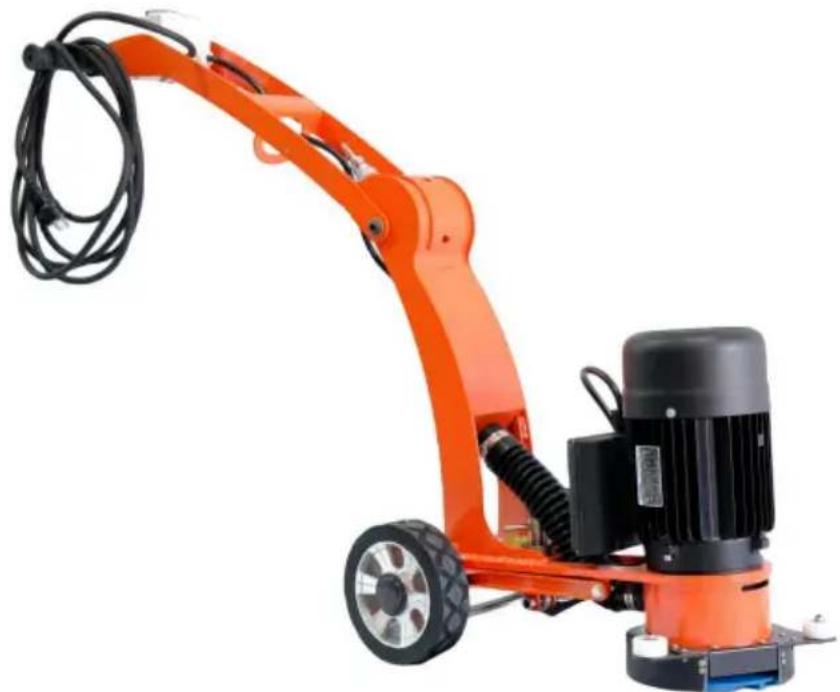

GOLVSLIPARE

MODELL: WKG180

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

GOLVSLIPARE

MODELL: WKG180

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risiken für skada@måste användaren lasa bruksanvisningen noggrant.

Denna produit omfattas av beställenserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produits kräver separat avfall insamling i Europeiska unionen. Detta gällerprodukten och alla tillbehör märkta medenna symbol. Produktter märkta fär som sādan inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats for ätervinning av elektriska och elektroniska apparater

INSTRUKTIONER

Tack så mycket för att du valde denna golvslip. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå det bästa möjliga resultatet.

PARAMETERLISTA

HP motorcyclekel	2,0 hk
Motor KW-betyg	1,5 kW
Motorvarvthal	1400 rpm
Enhetsvikt	54,5 kg/120 lb
Typ av tallrik	Standard 7 tums sliphuvud
Huvudkonstruktion	Pulverlackerat stål

Introduktion och beskrivning

Denna handbok är avsedd att tillhandahålla information om drift och service som är nödvändig för säker och effektiv användning av golvslipmaskinen. Drift eller service av enheten på annat sätt än i enlighet med givna instruktioner kan utsätta maskinen för förhållanden utöver dess förmåga. Detta kan resultera i maskinfel eller personskada.

VIKTIGT:

Läs hela bruksanvisningen noggrant innan du försöker använda golvslipen. Särskild uppmärksamhet bör ägnas åt avsnittet "Säkerhetsåtgärder".

Golvslipen är en robust, pålitlig och lättanvänd maskin.

Golvslipen är försedd med en enfasmotor. Denna motor erbjuder en direkt drivning till slipplattan med hjälp av en flexibel koppling mellan motorn och plattan.

Höljet gör att operatören kan manövrera kvarnen nära väggen.

Golvslipen har ett hopfällbart handtag vilket gör att den är lätt att transportera i bagageutrymmet på de flesta fordon. Hjulen kan justeras för extra vinkelslipning. Operatören kan höja eller sänka höjden på handtaget för att maximera komforten.

Det nydesignade lyfthandtagssystemet gör maskinen lätt att lyfta.

Bruksanvisning

7 tums slipkoppskiva

Anslut dammsugaren

Se till att filtren i vakuumrengöringsmedlet är intakta och rena. Uppmärksamma damm under drift.

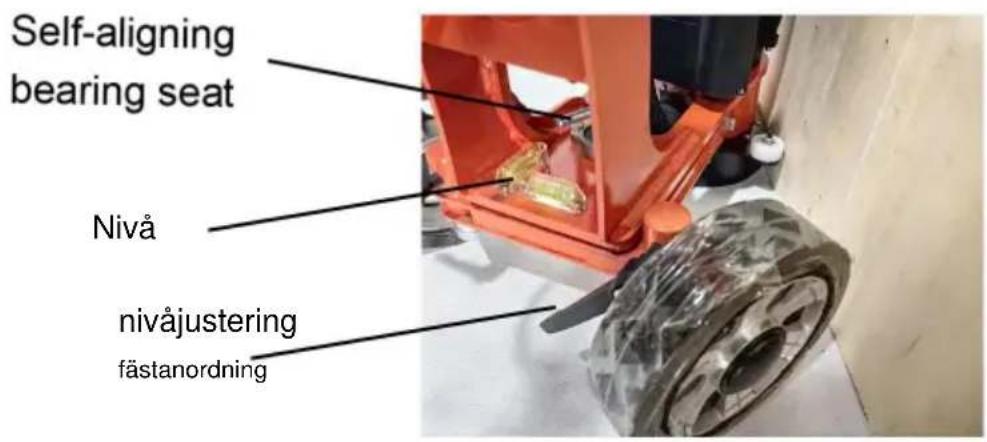

Nivå- och kantslipning

1. Justera den vertikala slippositionen genom att skruva på det självställande lagret.
2. Använd "bubbelnivån", monterad på maskinen som referens.
3. Justera hjulet genom att lossa nivåjusteringsfästet vid slipning av hörn eller vägg.

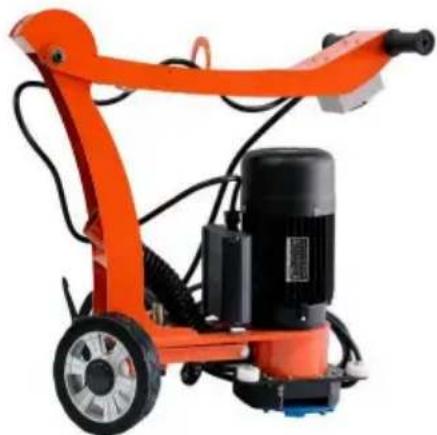

Transport

Maskinen kan fällas ihop för att minimera utrymme som behövs för transport.

Fäll försiktigt maskinen framåt. Sätt stoppning mellan motorn och elboxen för att förhindra skador på maskinen.

KALIBRERING

Golvslipen är konstruerad för att användas torrt. En lämplig industridammsugare är nödvändig.

Se säkerhetsdatabladen för de material som slipas. Betongdamm

och golvbeläggningar innehåller material som kan vara skadligt. SE SÄKERHET

FÖRSIKTIGHETSÅTGÄRDER FÖR KISELDIOXIDDAMM Varning.

Kontakta din industrihygienist för detaljerad information om

erforderlig personlig skyddsutrustning PPE. Använd alltid lämplig

personlig skyddsutrustning (hörsel, ögon, andningsorgan och hand

skydd).

Kalibrering

1. Se till att diamantverktyget är lämpligt för materialet som slipas och att verktyget är korrekt balanserat.
2. Alla försänkta bultar måste dras åt enligt specifikationerna och ordentligt på plats. Ta periodiska pauser för att säkerställa att bultarna är ordentligt åtdragna, eftersom de kan lossna under drift.
3. Kontrollera att diamantslipskivan är justerad så att den sitter plant på arbetsytan (använd bubbelnivån på maskinen som referens). 5. Kontrollera att alla muttrar och bultar på det fällbara handtagets spärr är åtdragna och säkra.
4. Lyft upp slipplattorna från golvet. 7. Starta motorn genom att trycka på strömbrytaren. 8. Sänk ned slipplattan och börja slipa. Behåll sliphuvudet

flytta sida till sida på arbetsytan för att skapa en jämn slipad yta tills önskat resultat uppnås.

Notera:

1. Justera den vertikala slippositionen genom att skruva på ledlagersätet.
2. Använd "bubbelnivån", monterad på maskinen som referens.
3. Justera hjulet genom att lossa nivåjusteringsfästet vid slipning nära hörn eller vägg.

Skötselråd

Golvslipen har designats för att minimera buller- och vibrationsnivåer och för att ge maximal förarsäkerhet. Men felaktig användning av kvarnen kan orsaka allvarliga skador och därför måste följande försiktighetsåtgärder tas:

1. Använd inte kvarnen längre än vad som föreskrivs i din lokala miljöarbetsföreskrifter, eftersom bullerbelastningen från omfattande daglig användning kan leda till hörselskador.
2. Använd alltid hörselskydd, skyddsglasögon, handskar och lämpliga skodon.
3. Modifiera inte kvarnen på något sätt. Använd inte en maskin som har modifierats av någon annan än tillverkaren eller auktoriserad återförsäljare.
4. Lägg inte vikt på maskinen. Använd annan slipdiamant för att uppnå önskad slipprestanda.
5. Använd inte kvarnen med sliphuvudet höjt högre än nödvändigt, dvs. tippat bakåt på handtaget.
6. Vid normal användning utsätts maskinen för vibrationer. Kontrollera då och då att bultar/muttrar inte har vibrerat loss.
7. Låt inte vatten eller brandfarliga material komma in i motorns inre.

Varning för respirabelt kiseldioxiddamm

Slipning/kapning/borrning av murverk, betong, metall och andra material kan generera damm, dimma och ångor som innehåller kemikalier som är kända för att orsaka allvarlig eller dödlig skada eller sjukdom, såsom luftvägssjukdomar, cancer, fosterskador eller andra reproduktionsskador. Om du inte är insatt i riskerna associerade med den speciella processen och/eller materialet som bearbetas eller sammansättningen av verktyget som används, granska säkerhetsdatabladen (SDS) och/eller rådfråga din arbetsgivare, tillverkarna/leverantörerna, myndigheter som OSHA och NIOSH och andra källor om farliga ämnen.

Delstaten Kalifornien och andra myndigheter har publicerat listor över ämnen som är kända för att orsaka cancer, reproduktionstoxicitet eller andra skadliga effekter.

Använd tekniska kontroller för att kontrollera damm, dimma och ångor vid källan där det är möjligt. Använd goda arbetsmetoder och följ rekommendationerna från tillverkarna/leverantörerna, OSHA/NIOSH och yrkes- och branschorganisationer. Vatten bör användas för att dämpa damm vid våtslipning/kapning/borrning om möjligt. När riskerna från inandning av damm, dimma och ångor inte kan elimineras, ska operatören och eventuella åskådare alltid bära ett andningsskydd som godkänts av NIOSH/MSHA för det material som används.

Slipning/kapning/borrning av murverk, betong och andra material som innehåller kiseldioxid kan generera damm eller dimma som innehåller kristallin kiseldioxid. Kiseldioxid är en grundläggande komponent i sand, kvarts, tegel, lera, granit och många andra mineraler och stenar. Upprepad och/eller omfattande inandning av luftburen kristallin kiseldioxid kan orsaka allvarliga eller dödliga luftvägssjukdomar, inklusive silikos. Delstaten Kalifornien och andra myndigheter har listat respirabel kristallin kiseldioxid som ett ämne som är känt för att orsaka cancer. Vid slipning/kapning/borrning av sådana material, följ alltid andningsskyddsåtgärderna ovan.

Felsökning

Symptom	Möjlig orsak	Handling
Kvarnen:går en kort,stund och stannar sedan	Den elektriska strömbegränsningsskruvenär det intejusteras ordentligt	Justera strömgränsen. inte(kraftkälla)
Grinder:går men:gördetinte fungerar tillräckligt.	Verktygetär inte matchat med applikationen	Omvärdera verktygsvalet.
Ett malande ljudkommen** från sliphuvudet under tomgang drift.	Slitna motorlager el drivkoppling	Har maskin utvärderas och servas av auktoriserad service professionell.

Underhåll

Daglig rengöring: Motorn ska alltid hållas ren. Inget vatten eller främmande material bör tillåtas komma in i motorns inre.

Kontrollera driftströmförbrukning: Var försiktig när motorn är i drift för att hålla driftströmstyrkan under maximal nivå.

Driftljud: Under drift av motorn får det inte finnas några gnuggljud, tjut eller andra slumpmässiga ljud. Stoppa motorn omedelbart och starta om efter inspektion och korrigeringar har gjorts.

omedelbart och starta om efter inspektion och korrigeringar har gjorts.

Hjullagren använder tätade lager och kräver ingen regelbunden smörjning.

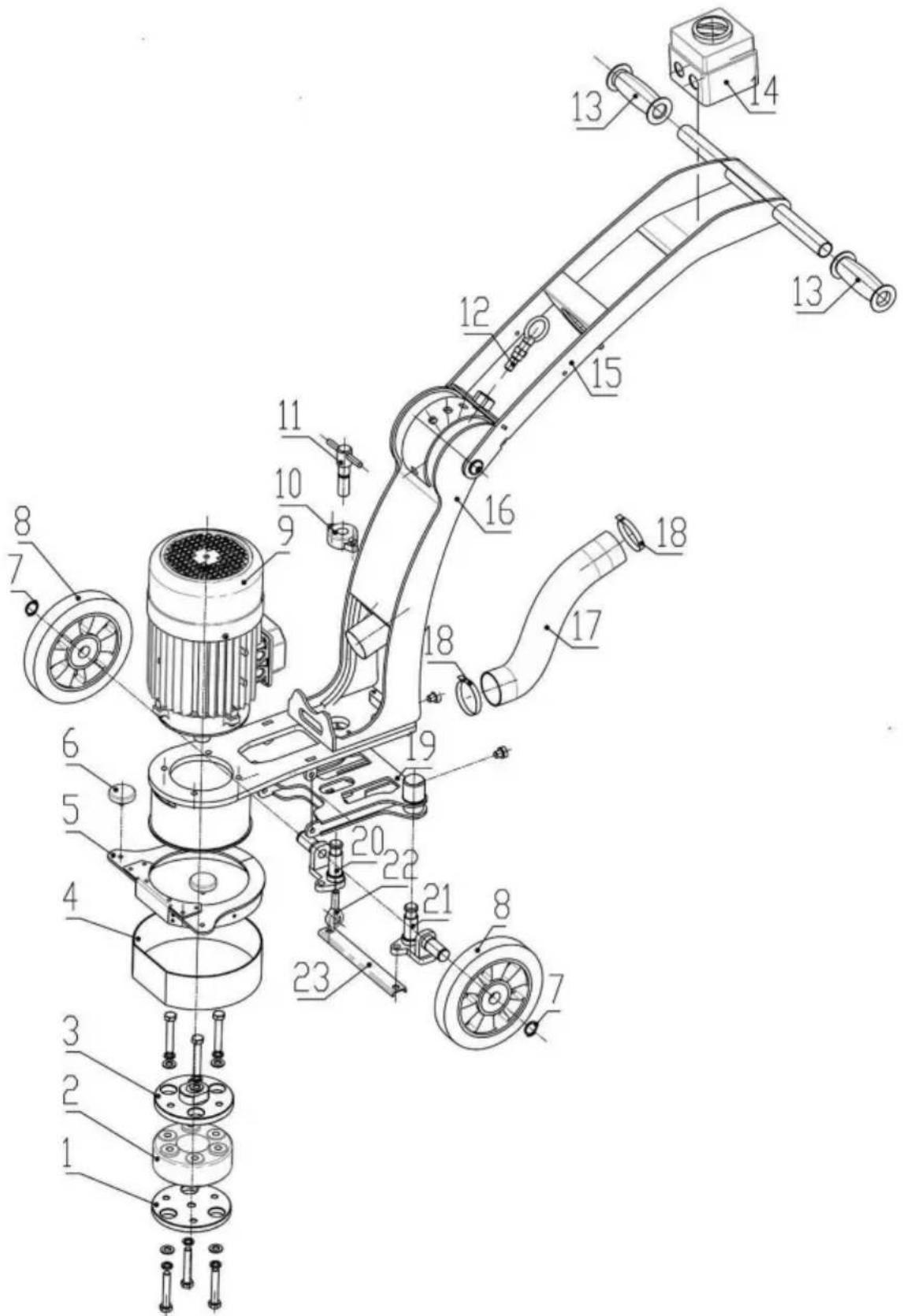

Delardiagram

Artikel#	Beskrivning	ANTAL		Artikel #	Beskrivning ANTAL
1	Ansluten platta	1		13	Handtagshylsa
2	Sudd	1		14	Växla
3	Motor ansluten tallrik	1		15	Ramkropp1
4	Dammtät remsa	1		16	Ramkropp 2
5	Dammskydd	1		17 Dammsugsör 18	1
6	Nylonhjul	2			Ring
7	Snäppring	2		19	Famebody3
8	Hjul	2		20	Styrning axel (höger)
9	Motor	1		21 Styraxel (vänster)	1

10 Själveställande lager 11		1		22	Ledlager	1
	Handlyftsspak	1		23	Ledspak	1
12	Ring-drag	1

Dlarista

Nej.	namn	Bild	ANTAL
1	Neder Millstone		2
2	Proppar		10
3	Skruvmejsel		1
4	Skiftnyckel (12-14)		1
5	Skiftnyckel (S=8)		1
6	Skiftnyckel(S=6)		1
7	Manuell		1
8	Specialnyckel		1
