WKG180 - Ponceuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	WKG180
Type de produit	Ponceuse de sol (meuleuse de sol)
Usage	Meulage et ponçage de sols en béton, pierre, etc.
Puissance moteur	2,0 ch (1,5 kW)
Régime du moteur	1400 tr/min
Alimentation	Monophasé
Type de plaque	Plaque de meulage standard de 7 pouces
Poids	54,5 kg
Matériau de construction	Acier revêtu de poudre
Poignée pliable	Oui, facilite le transport et le rangement
Roues réglables	Oui, pour meulage d'angle et de bord
Niveau à bulle intégré	Oui, pour réglage de la hauteur
Système d'aspiration des poussières	Raccord pour aspirateur industriel (non inclus)
Utilisation	À sec uniquement, avec aspiration
Accessoires fournis	Meules diamantées (2), bouchons d'oreilles (10), tournevis, clés (12-14, S=8, S=6), clé spéciale
Entretien	Nettoyage régulier, vérification des boulons, pas d'eau dans le moteur
Sécurité	Port d'EPI obligatoire (protection auditive, oculaire, respiratoire, gants, chaussures)
Garantie	Certificat de garantie électronique disponible sur vevor.com/support

FOIRE AUX QUESTIONS - WKG180 Vevor

Quelle est la puissance du moteur de la ponceuse Vevor WKG180 ?

Le moteur a une puissance de 2,0 ch (1,5 kW) avec un régime de 1400 tr/min.

Puis-je utiliser la ponceuse de sol pour des bords et des coins ?

Oui, grâce aux roues ajustables et à la poignée pliable, vous pouvez meuler près des murs et dans les angles.

Comment transporter la machine facilement ?

La poignée pliable permet de plier l'appareil vers l'avant et de le ranger dans le coffre d'une voiture. Utilisez un rembourrage entre le moteur et le boîtier électrique pour éviter les dommages.

Quel type d'aspirateur dois-je utiliser ?

Un aspirateur industriel adapté est requis. Assurez-vous que les filtres sont propres et en bon état pour contrôler la poussière de silice.

Comment régler la hauteur de meulage ?

Utilisez le niveau à bulle intégré comme référence et vissez le siège du roulement à alignement automatique pour ajuster la position verticale.

Quels équipements de protection individuelle (EPI) sont nécessaires ?

Portez toujours une protection auditive, des lunettes de sécurité, des gants, un masque respiratoire approuvé NIOSH/MSHA et des chaussures de sécurité.

Que faire si la ponceuse s'arrête après un court instant ?

Cela peut être dû à un réglage incorrect de la limite de courant. Ajustez la vis de limitation du courant électrique sur la source d'alimentation.

Comment entretenir la machine quotidiennement ?

Gardez le moteur propre, vérifiez l'intensité de fonctionnement, écoutez les bruits anormaux et assurez-vous que le loquet de la poignée pliable est sécurisé.

Puis-je utiliser la ponceuse avec de l'eau ?

Non, la ponceuse est conçue pour une utilisation à sec uniquement. Ne laissez pas l'eau ou des liquides inflammables pénétrer dans le moteur.

Où puis-je trouver les pièces détachées et le support technique ?

Consultez la liste des pièces dans le manuel. Pour le support technique et la garantie, visitez www.vevor.com/support.

MODE D'EMPLOI WKG180 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

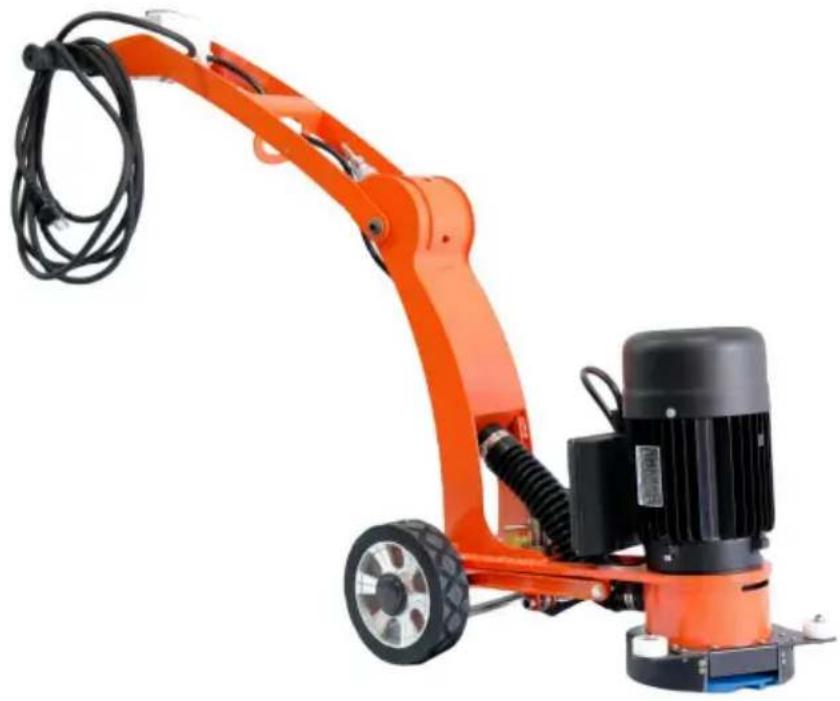

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

MEULEUSE DE SOL

Modèle : WKG180

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner de ne plus vous informer s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Avertissement-Pour réduire le risque de blessure, l'utilisateur doit dire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européen 2012/19/CE. Le symbole représentant une poubelle barrée à travers indique que le produit nécessite des déchets séparés collection dans l'Union européen. Ceci s'applique au produit et tous les accessoires marqués de ce symbole. Produits marqués en tant que tel, il ne doit pas être jeté avec les ordures menagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et apparciels électroniques

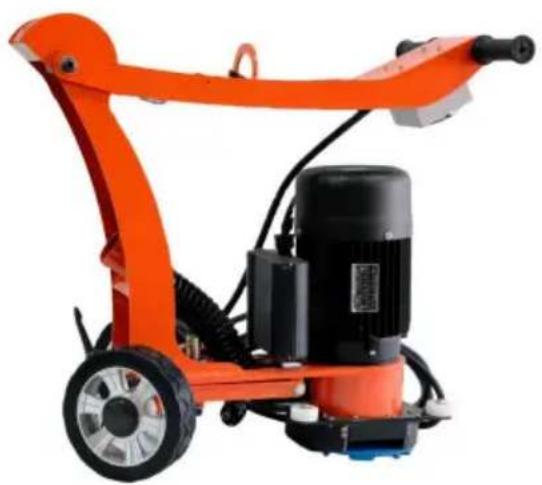

INSTRUCTIONS

Merci beaucoup d'avoir choisi cette meuleuse de sol. Veuillez lire toutes les instructions avant de l'utiliser. Les informations vous aideront à obtenir les meilleurs résultats possibles.

LISTE DES PARAMÈTRES

Moto HP	2,0 ch
Puisance nominale du moteur en kW	1,5 kW
Régime du moteur	1400 tr/min
Unité de poids	54,5 kg/120 livres
Type de plaque	Tête de meulage standard de 7 pouces
Construction principale	Acier revêtu de poudre

Introduction et description

Ce manuel est destiné à fournir des informations sur le fonctionnement et l'entretien nécessaires à l'utilisation sûre et efficace de la meuleuse de sol. Le fonctionnement ou l'entretien de l'appareil autrement que conformément aux instructions données peut soumettre la machine à des conditions dépassant ses capacités. Cela peut entraîner la panne de la machine ou des blessures corporelles.

IMPORTANT :

Lisez attentivement l'intégralité du manuel d'utilisation avant d'essayer d'utiliser la meuleuse de sol. Une attention particulière doit être accordée à la section intitulée « Précautions de sécurité ».

La ponceuse de sol est une machine robuste, fiable et facile à utiliser.

La ponceuse de sol est équipée d'un moteur monophasé. Ce moteur offre un entraînement direct vers la plaque de broyage au moyen d'un accouplement flexible entre le moteur et la plaque.

Le carénage permet à l'opérateur de manœuvrer la meuleuse près du mur.

La ponceuse de sol est dotée d'une poignée pliable qui lui permet d'être facilement transportée dans le coffre de la plupart des véhicules. Les roues peuvent être ajustées pour une utilisation supplémentaire du meulage d'angle. L'opérateur peut augmenter ou diminuer la hauteur de la poignée pour maximiser le confort.

Le nouveau système de poignée de levage rend la machine facile à soulever.

Mode d'emploi

Meule de 7 pouces

Connectez l'aspirateur

Assurez-vous que les filtres de l'aspirateur et le nettoyant sont intacts et propres. Faites attention à la poussière pendant le fonctionnement.

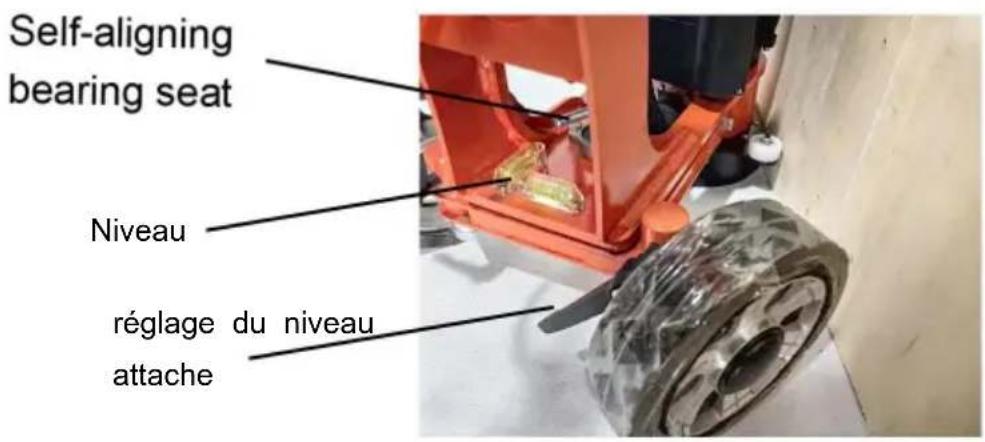

Meulage de niveau et de bord

1. Ajustez la position de meulage vertical en vissant le roulement à alignement automatique.
2. Utilisez le « niveau à bulle » monté sur la machine comme référence.
3. Ajustez la roue en desserrant la fixation de réglage du niveau lors du broyage dans un coin ou contre un mur.

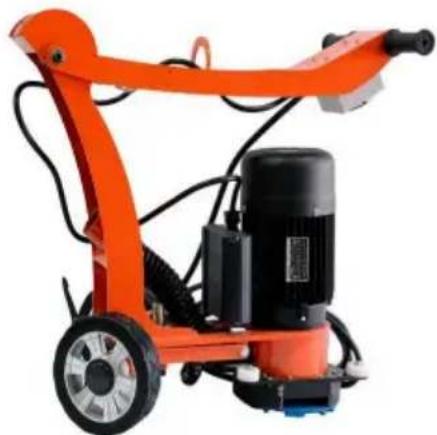

Transport

La machine peut être pliée pour minimiser l'espace nécessaire au transport.

Pliez soigneusement la machine vers l'avant. Mettez du rembourrage entre le moteur et le coffret électrique pour éviter d'endommager la machine.

ÉTALONNAGE

La ponceuse de sol est conçue pour être utilisée à sec. Un aspirateur industriel adapté est requis.

Consultez les fiches de données de sécurité pour les matériaux à broyer. La poussière de béton et les revêtements de sol contiennent des matériaux qui peuvent être nocifs. VOIR SÉCURITÉ.

PRÉCAUTIONS CONCERNANT L'AVERTISSEMENT CONCERNANT LA POUSSIÈRE DE SILICE.

Contactez votre professionnel de l'hygiène industrielle pour obtenir des informations détaillées sur l'équipement de protection individuelle requis (EPI). Utilisez toujours des

équipements de protection individuelle (auditive, oculaire, respiratoire et des mains).

Protection.

Étalonnage

1. Assurez-vous que l'outillage diamanté est adapté au matériau à broyer et que l'outillage est correctement équilibré.
2. Tous les boulons à tête fraisée doivent être serrés selon les spécifications et fermement fixés. Faites des pauses périodiques pour vous assurer que les boulons sont correctement serrés, car ils peuvent se desserrer pendant le fonctionnement.
3. Vérifiez que la meule diamantée est réglée de manière à ce qu'elle soit à niveau.

la surface de travail (utilisez le niveau à bulle sur la machine comme référence). 5. Vérifiez que tous les écrous et boulons du loquet de la poignée pliante sont serrés et sécurisés. 6. Soulevez les plaques de meulage du sol. 7. Démarrez le moteur en appuyant sur l'interrupteur. 8. Abaissez la plaque de broyage et commencez à broyer. Gardez la tête de meulage se déplaçant d'un côté à l'autre sur la surface de travail pour créer une surface uniformément rectifiée jusqu'à ce que les résultats souhaités soient atteints.

Note :

1. Ajustez la position de meulage vertical en vissant le siège du roulement du joint.
2. Utilisez le niveau à bulle monté sur la machine comme référence.
3. Ajustez la roue en desserrant la fixation de réglage du niveau lors du broyage d'un coin ou d'un mur.

Instructions d'entretien

La ponceuse de sol a été conçue pour minimiser les niveaux de bruit et de vibrations.

et pour assurer une sécurité maximale à l'opérateur. Cependant, une mauvaise utilisation du

broyeur peut causer des blessures graves et donc les précautions suivantes

doivent être prises :

1. N'utilisez pas le broyeur plus longtemps que prescrit dans votre région. Les réglementations de travail environnementales, car la charge sonore due aux nombreuses activités quotidiennes. Le son utilisé peut entraîner des dommages auditifs.
2. Utilisez toujours une protection auditive, des lunettes, des gants et des chaussures appropriées.
3. Ne modifiez pas le broyeur de quelque manière que ce soit. N'utilisez pas une machine qui a été modifiée par toute personne autre que le fabricant ou les revendeurs autorisés.
4. N'ajoutez pas de poids à la machine. Utilisez différents diamants de meulage pour atteindre les performances de broyage souhaitées.
5. N'utilisez pas le broyeur avec la tête de meulage relevée plus haut que nécessaire, c'est-à-dire renversée sur la poignée. 6. Pendant une utilisation normale, la machine est exposée à des vibrations.

Vérifiez de temps en temps que la machine ne contient pas de boulons/écrous qui auraient pu se desserrer en raison des vibrations. 7. Ne laissez pas l'eau ou les matériaux inflammables pénétrer à l'intérieur du moteur.

Avertissement concernant la poussière de silice respirable

Meulage/coupe/perçage de maçonnerie, béton, métal et autres matériaux

peut générer de la poussière, des brouillards et des fumées contenant des produits chimiques connus pour causer

des blessures ou maladies graves ou mortelles, telles qu'une maladie respiratoire, un cancer, des malformations congénitales

ou d'autres problèmes de reproduction. Si vous n'êtes pas familier avec les risques

associés au processus particulier et/ou au matériau à couper ou à la

composition de l'outil utilisé, consultez les fiches de données de sécurité (FDS)

et/ou consultez votre employeur, les fabricants/fournisseurs, les agences gouvernementales

telles que l'OSHA et le NIOSH, et d'autres sources sur les produits dangereux

matériaux. L'État de Californie et d'autres autorités ont créé des listes de substances connues pour provoquer le cancer, une toxicité pour la reproduction ou d'autres effets nocifs.

Utilisez des contrôles techniques pour contrôler la poussière, le brouillard et les fumées à la source dans la mesure du possible. Utilisez de bonnes pratiques de travail et suivez les recommandations des fabricants/fournisseurs, de l'OSHA/NIOSH et des associations professionnelles. L'eau doit être utilisée pour supprimer la poussière lorsque le broyage/la coupe/le perçage humide est réalisable. Lorsque les risques liés à l'inhalation de poussières, de brouillards et de fumées ne peuvent pas être éliminés, l'opérateur et toute personne se trouvant à proximité doivent toujours porter un respirateur approuvé par NIOSH/MSHA pour le matériel utilisé.

Le meulage/coupe/perçage de la maçonnerie, du béton et d'autres matériaux contenant de la silice peut générer de la poussière ou des brouillards contenant de la silice cristalline. La silice est un composant de base du sable, du quartz, de l'argile à brique, du granit et de nombreux autres minéraux et roches. L'inhalation répétée et/ou importante de silice cristalline en suspension dans l'air peut provoquer des maladies respiratoires graves, voire mortelles, notamment la silicose. L'État de Californie et d'autres autorités ont répertorié la silice cristalline respirable comme une substance connue pour provoquer le cancer. Lors du meulage/coupe/perçage de tels matériaux, suivez toujours les précautions respiratoires mentionnées ci-dessus.

Dépannage

Symptôme		ActionCause possible
Le broyeur fonctionne pendant un court instant puis s'arrête	La vis de limitation du courant électrique n'est pas	Ajustez la limite actuelle. source d'énergie)réglé
Le broyeur fonctionne mais ne fonctionnent pas de manière ajustée.	L'outillage n'est pas adapté à l'application	Réévaluer la sélection des outils.
Bruit de grincement à partir de la tête de meulage à vide opération.	Roulements de moteur usés ou accouplement d'entrainment	Avoir une machine évalué et desservi par service agréé professionnel.

Entretien

Nettoyage quotidien : Le moteur doit toujours être maintenu propre. Aucune eau ou corps étranger ne doit pouvoir pénétrer à l'intérieur du moteur.

Vérifiez l'intensité de fonctionnement : Pendant que le moteur fonctionne, faites attention à maintenir l'ampérage de fonctionnement en dessous du niveau maximum.

Bruits de fonctionnement : Pendant le fonctionnement du moteur, il ne doit y avoir aucun frottement, cri ou autre bruit aléatoire. Arrêtez le moteur

immédiatement et redémarrez après inspection et corrections.

Vérifiez périodiquement la sécurité du loquet de la poignée pliante réglable.

Les roulements de roue utilisent des roulements étanches et ne nécessitent aucun graissage régulier.

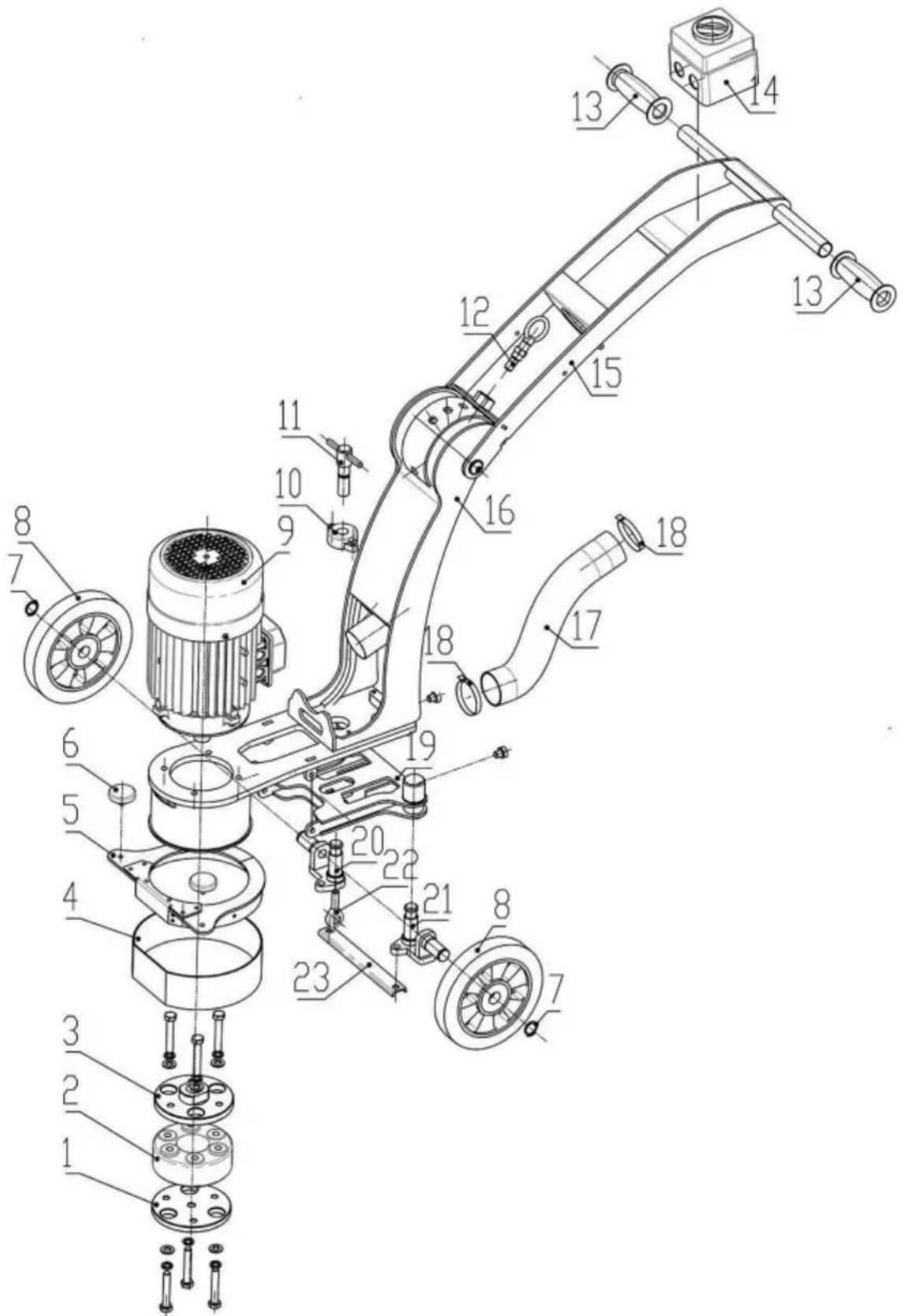

Diagramme des pièces

Article#	Description	QTÉ		Article #	Description QTÉ
1	Plaque connectée	1		13	Manchon de poignée	2
2	Caoutchouc	1		14	Changer	1
3	Moteur connecté plaque	1		15	Corps de châssis1	1
4	Bande anti-poussière	1		16	Corps de châssis2	1
5	Housse de protection	1		17 Tuyau d'aspiration des poussières	1
6	Roue en nylon	2		18	Cerceau	2
7	Anneau élastique	2		19	Corps de renommée3	1
8	Roue	2		20	Pilotage essieu (droit)	1
9	Moteur	1		21 Essieu directeur (gauche)	1
10 Roulement à alignement automatique		1		22	Roulement commun	1
11	Levier de levage manuel	1		23	Levier articulé	1
12	Anneau de traction	1

Liste des pièces

Non.	Nom	Image	QTÉ
1	Meule du Néant		2
2	Boules Quies		dix
3	Tournevis		1
4	Clé (12-14)		1
5	Clé (S=8)		1
6	Clé (S=6)		1
7	Manuel		1
8	Clé spéciale		1
