WKG180 - Schleifmaschine Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	WKG180
Produkttyp	Bodenschleifmaschine (Bodenflächenschleifer)
Verwendung	Schleifen und Polieren von Beton-, Steinböden usw.
Motorleistung	2,0 PS (1,5 kW)
Motordrehzahl	1400 U/min
Stromversorgung	Einphasig
Plattentyp	Standard-Schleifplatte 7 Zoll
Gewicht	54,5 kg
Baumaterial	Pulverbeschichteter Stahl
Klappgriff	Ja, erleichtert Transport und Lagerung
Verstellbare Räder	Ja, für Winkel- und Kantenschleifen
Integrierte Wasserwaage	Ja, zur Höheneinstellung
Staubabsaugsystem	Anschluss für Industriesauger (nicht im Lieferumfang)
Verwendung	Nur trocken, mit Absaugung
Mitgeliefertes Zubehör	Diamantschleifscheiben (2), Ohrstöpsel (10), Schraubendreher, Schlüssel (12-14, S=8, S=6), Spezialschlüssel
Wartung	Regelmäßige Reinigung, Überprüfung der Schrauben, kein Wasser im Motor
Sicherheit	Tragen von PSA erforderlich (Gehörschutz, Augenschutz, Atemschutz, Handschuhe, Sicherheitsschuhe)
Garantie	Elektronische Garantieurkunde verfügbar unter vevor.com/support

Häufig gestellte Fragen - WKG180 Vevor

Welche Motorleistung hat die Bodenschleifmaschine Vevor WKG180?

Der Motor hat eine Leistung von 2,0 PS (1,5 kW) bei einer Drehzahl von 1400 U/min.

Kann ich die Bodenschleifmaschine für Kanten und Ecken verwenden?

Ja, dank der verstellbaren Räder und des Klappgriffs können Sie nahe an Wänden und in Ecken schleifen.

Wie transportiere ich die Maschine einfach?

Der Klappgriff ermöglicht es, das Gerät nach vorne zu klappen und im Kofferraum eines Autos zu verstauen. Verwenden Sie eine Polsterung zwischen Motor und Elektrogehäuse, um Schäden zu vermeiden.

Welchen Staubsaugertyp sollte ich verwenden?

Ein geeigneter Industriesauger ist erforderlich. Stellen Sie sicher, dass die Filter sauber und in gutem Zustand sind, um Quarzstaub zu kontrollieren.

Wie stelle ich die Schleifhöhe ein?

Verwenden Sie die integrierte Wasserwaage als Referenz und schrauben Sie den Sitz des selbstjustierenden Lagers, um die vertikale Position anzupassen.

Welche persönliche Schutzausrüstung (PSA) ist erforderlich?

Tragen Sie immer Gehörschutz, Sicherheitsbrille, Handschuhe, eine NIOSH/MSHA-zugelassene Atemschutzmaske und Sicherheitsschuhe.

Was tun, wenn die Schleifmaschine nach kurzer Zeit anhält?

Dies kann an einer falschen Einstellung der Strombegrenzung liegen. Stellen Sie die Schraube zur Strombegrenzung an der Stromquelle ein.

Wie pflege ich die Maschine täglich?

Halten Sie den Motor sauber, überprüfen Sie die Betriebsstromstärke, achten Sie auf ungewöhnliche Geräusche und stellen Sie sicher, dass die Verriegelung des Klappgriffs gesichert ist.

Kann ich die Schleifmaschine mit Wasser verwenden?

Nein, die Schleifmaschine ist nur für den Trockengebrauch ausgelegt. Lassen Sie kein Wasser oder brennbare Flüssigkeiten in den Motor gelangen.

Wo finde ich Ersatzteile und technischen Support?

Sehen Sie sich die Teileliste im Handbuch an. Für technischen Support und Garantie besuchen Sie www.vevor.com/support.

BEDIENUNGSANLEITUNG WKG180 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

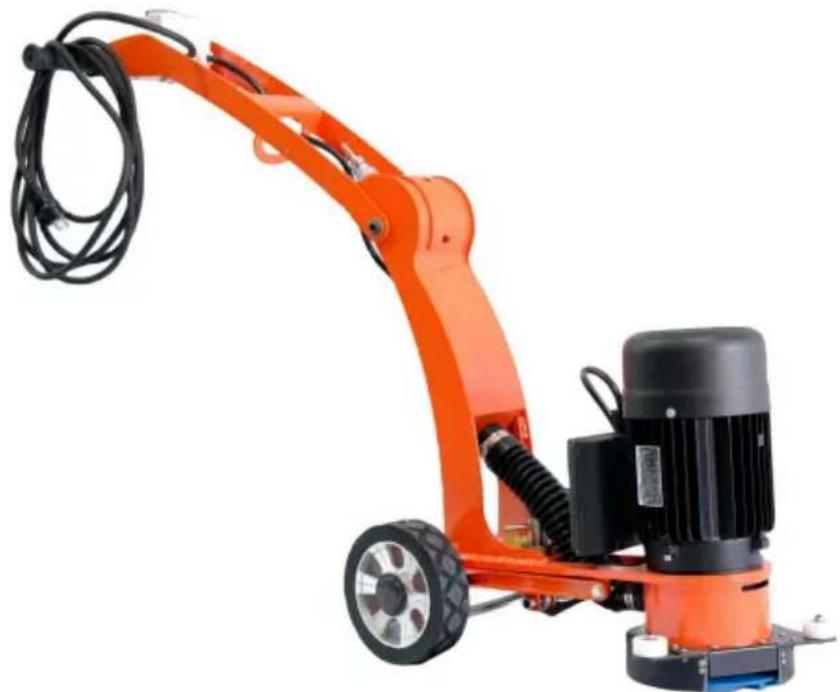

BODENSCHLEIFER

MODELL: WKG180

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BODENSCHLEIFER

MODELL: WKG180

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Warnung - Um das Verletzungsrisiko zu verringn, muss der Benutzer diese lessen Lesen Sie die Bedienungsanleitung sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne Durch bedeutet, dass das Produkt getrennt entsorgt werden muss Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesen Symbol gekennzeichneten Zubehörteile. Produkte gekennzeich als solche)dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern,müssen zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten gebracht werElektronische Geräte

ANWEISUNGEN

Vielen Dank, dass Sie sich für diese Bodenschleifmaschine entschieden haben. Bitte lesen Sie alle Anweisungen durch, bevor Sie es verwenden. Die Informationen werden Ihnen helfen, die bestmöglichen Ergebnisse zu erzielen.

PARAMETERLISTE

PS-Motorrad	2,0 PS
Motor-KW-Bewertung	1,5 kW
Motordrehzahl	1400 U/min
Gewichtseinheit	54,5 kg
Plattentyp	Standardmäßiger 7-Zoll-Schleifkopf
Hauptkonstruktion Pulverbeschichteter Stahl

Einleitung und Beschreibung

Dieses Handbuch dient der Bereitstellung von Betriebs- und Wartungsinformationen, die für den sicheren und effizienten Einsatz des Bodenschleifers notwendig sind. Es kann sein, dass das Gerät nicht gemäß den gegebenen Anweisungen gewartet wird oder die Maschine Bedingungen ausgesetzt wird, die über ihre Leistungsfähigkeit hinausgehen. Dies kann zu Maschinenausfall oder Personenschäden führen.

WICHTIG:

Lesen Sie die gesamte Bedienungsanleitung sorgfältig durch, bevor Sie versuchen, die Bodenschleifmaschine zu verwenden. Besonderes Augenmerk sollte auf den Abschnitt mit dem Titel „Sicherheitsvorkehrungen“ gelegt werden.

Der Bodenschleifer ist eine robuste, zuverlässige und einfach zu bedienende Maschine.

Der Bodenschleifer ist mit einem Einphasenmotor ausgestattet. Dieser Motor bietet einen direkten Antrieb der Schleifplatte über eine flexible Kupplung zwischen Motor und Platte.

Die Abdeckung ermöglicht es dem Bediener, die Schleifmaschine nahe an der Wand zu manövrieren. Der Bodenschleifer verfügt über einen klappbaren Griff, der eine einfache Handhabung und den Transport im Kofferraum der meisten Fahrzeuge ermöglicht. Die Räder lassen sich für Winkelschleifen verstellen. Der Bediener kann die Höhe des Griffs für maximalen Komfort erhöhen oder senken.

Das neu entwickelte Hebegeriffsystem erleichtert das Anheben der Maschine.

Betriebsanleitung

7-Zoll-Schleiftopfscheibe

Schließen Sie den Staubsauger an

Stellen Sie sicher, dass die Filter im Staubsauger intakt und sauber sind. Beachten Sie den Staub während des Betriebs.

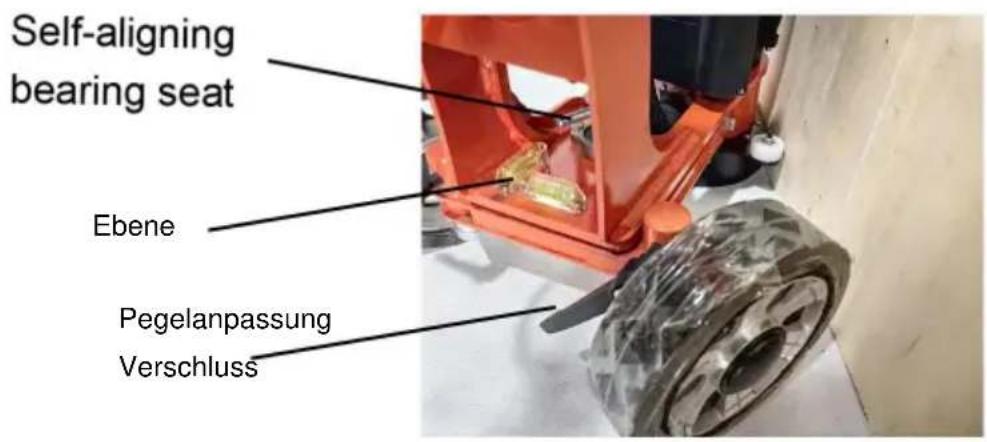

Plan- und Kantenschleifen

1. Stellen Sie die vertikale Schleifposition ein, indem Sie das selbstausrichtende Lager festschrauben. 2. Verwenden Sie als Referenz die an der Maschine montierte Wasserwaage. 3. Stellen Sie das Rad ein, indem Sie beim Schleifen die Niveauregulierungsbefestigung offen lassen, wenn Sie an Ecken oder Wänden arbeiten.

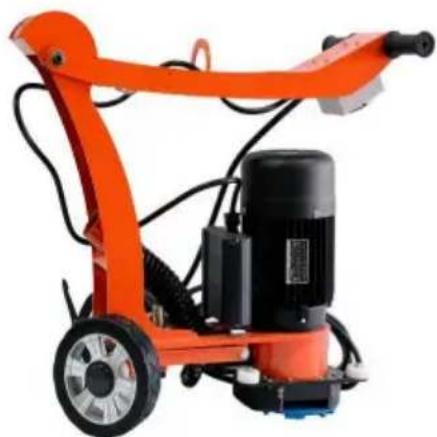

Transport

Die Maschine kann zusammengeklappt werden, um den Platzbedarf für den Transport zu minimieren. Klappen Sie die Maschine vorsichtig nach vorne. Legen Sie eine Polsterung zwischen Motor und Schaltschrank, um Schäden an der Maschine zu vermeiden.

KALIBRIERUNG

Der Bodenschleifer ist für den Trockengebrauch konzipiert. Ein geeigneter Industriestaubsauger ist erforderlich.

Konsultieren Sie die Sicherheitsdatenblätter der zu mahlenden Materialien. Betonstaub

und Bodenbeschichtungen enthalten Stoffe, die gesundheitsschädlich sein können. SIEHE SICHERHEIT

VORSICHTSMASSNAHMEN GEGEN QUARZSTAUB Warnung.

Für detaillierte Informationen wenden Sie sich bitte an Ihren Fachmann für Arbeitshygiene.

Erforderliche persönliche Schutzausrüstung (PSA). Immer angemessen verwenden.

Persönliche Schutzausrüstung (Gehör, Augen, Atemwege und Hand).

Schutz).

Kalibrierung

1. Stellen Sie sicher, dass das Diamantwerkzeug für das zu schleifende Material geeignet ist und dass das Werkzeug richtig ausbalanciert ist.
2. Alle Senkschrauben müssen vorschriftsmäßig angezogen und fest sitzen.

Ort. Machen Sie regelmäßig Pausen, um sicherzustellen, dass die Schrauben richtig angezogen sind; sie können sich während des Betriebs lösen.

1. Überprüfen Sie, ob die Diamant-Schleiftopfscheibe so eingestellt ist, dass sie eben auf der Arbeitsfläche aufliegt (verwenden Sie die Wasserwaage an der Maschine als Referenz).
2. Überprüfen Sie, ob alle Muttern und Schrauben an der Klappgriffverriegelung fest angezogen sind.
3. Heben Sie die Schleifplatten vom Boden ab.
4. Starten Sie den Motor durch Drücken des Schalters.
5. Senken Sie die Schleifplatte ab und beginnen Sie mit dem Schleifen. Bewegen Sie den Schleifkopf auf der Arbeitsfläche hin und her, um eine gleichmäßig geschliffene Oberfläche zu erzielen, bis die gewünschten Ergebnisse erreicht sind.

Notiz:

1. Stellen Sie die vertikale Schleifposition ein, indem Sie den Gelenklagersitz festschrauben. 2. Verwenden Sie als Referenz die an der Maschine montierte Wasserwaage. 3. Stellen Sie das Rad ein, indem Sie beim Schleifen die Niveauregulierungsbefestigung an Ecke oder Wand offen lassen.

Pflegehinweise

Der Bodenschleifer wurde entwickelt, um Geräusche und Vibrationen zu minimieren und maximale Bedienersicherheit zu gewährleisten. Allerdings kann eine falsche Verwendung der Maschine zu schweren Verletzungen führen. Daher sind die folgenden Vorsichtsmaßnahmen zu beachten:

1. Benutzen Sie die Maschine nicht länger als in Ihren örtlichen Arbeitsvorschriften vorgeschrieben, da die Lärmbelastung durch umfangreiche tägliche Arbeit zu Gehörschäden führen kann.
2. Tragen Sie stets Gehörschutz, Schutzbrille, Handschuhe und geeignetes Schuhwerk.
3. Modifizieren Sie die Maschine in keiner Weise. Benutzen Sie keine Maschine, die beschädigt ist oder von dem Hersteller oder einer autorisierten Person verändert wurde.
4. Belasten Sie die Maschine nicht mit Gewicht. Verwenden Sie einen anderen Schleifdiamanten, um die gewünschte Schleifleistung zu erzielen.
5. Betreiben Sie die Maschine nicht, wenn der Schleifkopf höher angehoben ist als notwendig, d.h. auf den Griff darüber gekippt.
6. Bei normalem Gebrauch ist die Maschine Vibrationen ausgesetzt.

Überprüfen Sie die Maschine gelegentlich auf Schrauben/Muttern, die sich möglicherweise durch Vibrationen gelöst haben. Lassen Sie kein Wasser oder brennbare Materialien in das Innere des Motors gelangen.

Warnung vor alveolengängigem Quarzstaub

Schleifen/Schneiden/Bohren von Mauerwerk, Beton, Metall und anderen Materialien kann Staub, Nebel und Dämpfe erzeugen, die bekanntermaßen Chemikalien enthalten, die schwere oder tödliche Verletzungen oder Krankheiten verursachen können, wie Atemwegserkrankungen, Krebs, Geburtsfehler oder andere Fortpflanzungsschäden. Wenn Sie mit den Risiken nicht vertraut sind, die mit dem jeweiligen Prozess und/oder dem zu schneidenden Material verbunden sind, oder mit der Zusammensetzung des verwendeten Werkzeugs, überprüfen Sie die Sicherheitsdatenblätter (SDB) und/oder wenden Sie sich an Ihren Arbeitgeber, die Hersteller/Lieferanten oder die Regierungsbehörden wie OSHA und NIOSH und andere Quellen zu Gefahren.

Materialien. Der Bundesstaat Kalifornien und andere Behörden haben Listen von Substanzen veröffentlicht, von denen bekannt ist, dass sie Krebs, Reproduktionstoxizität oder andere schädliche Wirkungen verursachen.

Verwenden Sie technische Kontrollen, um Staub, Nebel und Dämpfe nach Möglichkeit an der Quelle zu kontrollieren. Wenden Sie gute Arbeitspraktiken an und befolgen Sie die Empfehlungen der Hersteller/Lieferanten, der OSHA/NIOSH sowie der Berufs- und Handelsverbände. Beim Nassschleifen soll Wasser zur Staubunterdrückung verwendet werden, wenn Schneiden/Bohren möglich ist. Wenn die Gefahren durch das Einatmen von Staub, Nebeln und Dämpfen nicht beseitigt werden können, sollen der Bediener und alle umstehenden Personen immer eine von NIOSH/MSHA für das verwendete Material zugelassene Atemschutzmaske tragen.

Beim Schleifen/Schneiden/Bohren von Mauerwerk, Beton und anderen Materialien, die Siliziumdioxid enthalten, kann Staub oder Nebel entstehen, der kristallines Siliziumdioxid enthält. Kieselsäure ist ein Grundbestandteil von Sand, Quarz, Ziegelton, Granit und zahlreichen anderen Mineralien und Gesteinen. Wiederholtes und/oder starkes Einatmen von kristalliner Kieselsäure in der Luft kann schwere oder tödliche Atemwegserkrankungen, einschließlich Silikose, verursachen. Der Bundesstaat Kalifornien und andere Behörden haben alveolengängige kristalline Kieselsäure als krebserregend eingestuft. Befolgen Sie beim Schleifen/Schneiden/Bohren solcher Materialien stets die oben genannten Atemschutzmaßnahmen.

Fehlerbehebung

Symptom	Mögliche Ursache	Aktion
Die Mühle lauft kurz und stoppt dann	Die Strombegrenzungsschraube ist nicht vorhanden richtig eingestellt	Passen Sie den aktuellen Grenzwert an. (Energiequelle)
Mühle lauft, tut es aber nicht ausreichend leisten.	Das Werkzeug ist nicht auf die Anwendung abgestimmt	Werkzeugauswahl neu bewerten.
Knirschendes Gerausch kommt vom Schleifkopf im Leerlauf Betrieb.	Motorlager verschlissen bzw Antriebskupplung	Habe Maschine ausgewertet und betreut von autorisierten Service Fachmann.

Wartung

Tägliche Reinigung: Der Motor sollte stets sauber gehalten werden. Kein Wasser oder Fremdkörper dürfen in das Innere des Motors gelangen.

Überprüfen Sie die Stromaufnahme im Betrieb: Seien Sie vorsichtig, während der Motor in Betrieb ist, um die Betriebsstromstände unter dem Maximalwert zu halten.

Betriebsgeräusche: Während des Betriebs des Motors dürfen keine Geräusche auftreten.

Reibgeräusche, Quietschgeräusche oder andere zufällige Geräusche. Stoppen Sie den Motor sofort, nehmen Sie ihn wieder in Betrieb und starten Sie ihn nach Prüfung und Korrektur neu.

Überprüfen Sie regelmäßig die Sicherheit der verstellbaren Klappgriffverriegelung.

Die Radlager sind abgedichtete Lager und erfordern keine regelmäßige Schmierung.

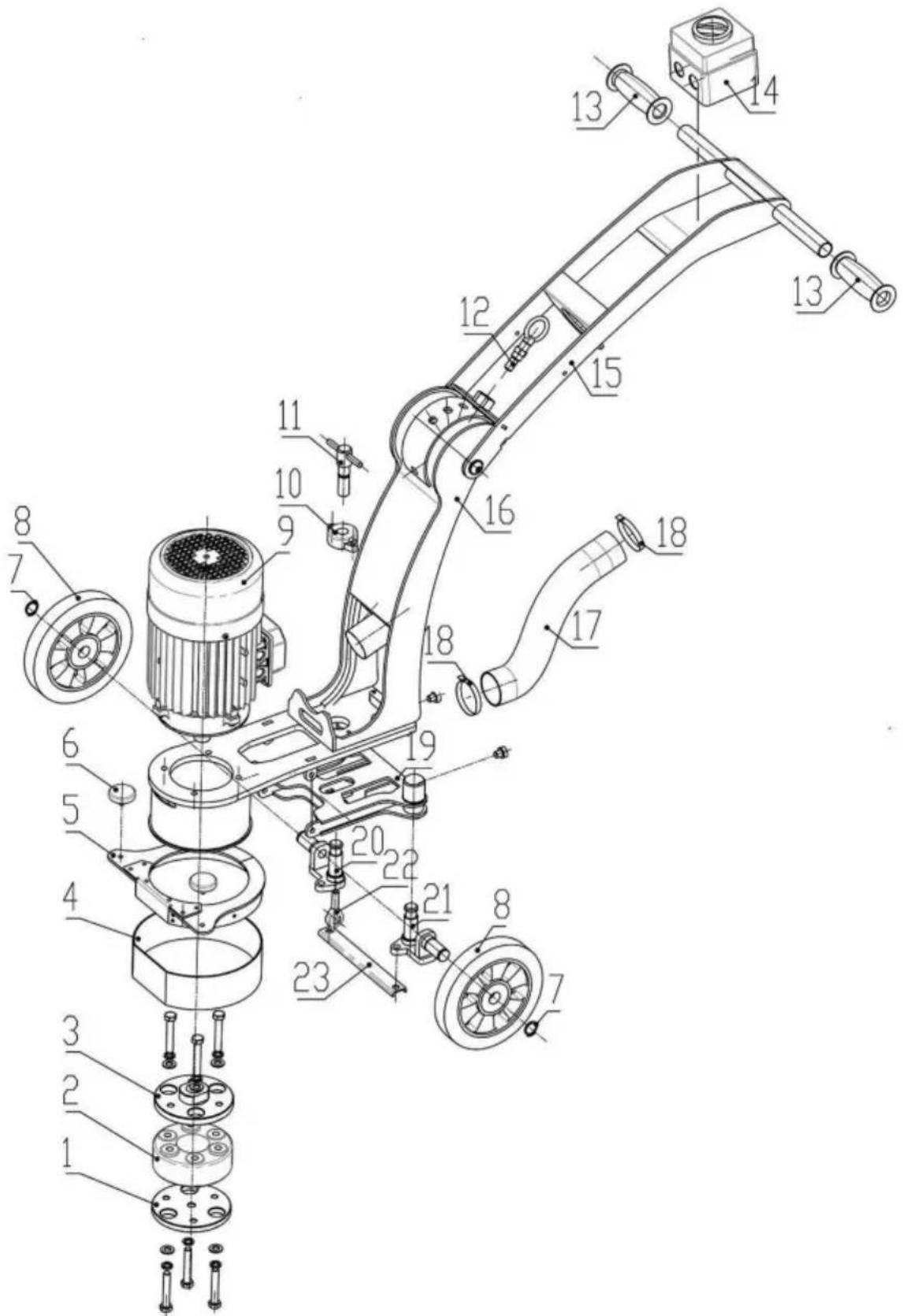

Teilediagramm

Artikel#	Beschreibung	Menge		Article #	Beschreibung Menge
1	Verbundene Platte	1		13	Griffhülse	2
2	Gummi	1		14	Schalten	1
3	Motor angeschlossen Platte	1		15	Rahmenkörper1	1
4	Staubdichter Streifen	1		16	Rahmenkörper2	1
5	Staubschutzhaube	1		17 Staubsaugrohr 18		1
6	Nylonrad	2			Band	2
7	Sprengring	2		19	Famebody3	1
8	Rad	2		20	Lenkung Achse (rechts)	1
9	Motor	1		21 Lenkachse (links)		1
10 Pendellager 11	1		22	Gelenklager	1
	Handhebehebel	1		23	Gelenkhebel	1
12	Ring-Pull	1

Liste der Einzelteile

NEIN.	Name	Bild	Menge
1	Nether-Mühlstein		2
2	Ohrstöpsel		10
3	Schraubendreher		1
4	Schraubenschlüssel (12-14)		1
5	Schraubenschlüssel (S=8)		1
6	Schraubenschlüssel (S=6)		1
7	Handbuch		1
8	Spezialschlüssel		1

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Überprüfen Sie regelmäßig die Sicherheit der verstellbaren klappbaren Handgriffstange.
