BS282 - Szlifierka Vevor - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia BS282 Vevor w formacie PDF.
| Typ produktu | Szlifierka taśmowa |
| Marka | Vevor |
| Model | BS282 |
| Napięcie zasilania | 120 V~ / 220-240 V~ (50/60 Hz) |
| Moc silnika | 1,5 kW |
| Prędkość obrotowa bez obciążenia | 0 - 2800 obr/min |
| Wymiary (dł. x szer. x wys.) | 920 x 365 x 520 mm |
| Materiał konstrukcji | Stal |
| Główne funkcje | Szlifowanie pasowe, szlifowanie tarczowe, ostrzenie, polerowanie |
| Dołączone akcesoria | Pręt przedłużający, tarcza szlifierska okrągła, tarcza szlifierska płaska, rama do ostrzenia łukowego z kołami 25 mm i 40 mm, osłona, stół, 3 taśmy ścierne |
| Liczba narzędzi szlifierskich | 3 zestawy (tarcza okrągła, tarcza płaska, łuk) |
| Konwersja fazy | Wbudowana konwersja z jednofazowego na trójfazowy |
| Zasilanie elektryczne | Jednofazowe |
| Bezpieczeństwo | Obowiązkowe uziemienie; zalecane noszenie okularów, maski i rękawic ochronnych |
| Konserwacja | Regularnie czyścić otwór wydechowy; przechowywać w suchym i wentylowanym miejscu |
| Certyfikat | FCC Klasa B |
| Kraj pochodzenia | Chiny (Szanghaj) |
| Zalecane zastosowanie | Warsztat, metalurgia, drewno |
Często zadawane pytania - BS282 Vevor
Pytania użytkowników dotyczące BS282 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka w formacie PDF za darmo! Znajdź swoją instrukcję BS282 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. BS282 marki Vevor.
INSTRUKCJA OBSŁUGI BS282 Vevor
To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawa do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.
Przede wszystkim dziękujemy za zakup szlifierki taśmowej VEVOR. Aby bezpiecznie, skutecznie i umiejętnie opanować różne wydajności i metody działania tej maszyny, w pełni zrozumieć jej strukturę, funkcję i metodę konserwacji każdej części maszyny, musisz uważnie przeczytać instrukcję przed użyciem.
Ponieważ jesteśmy zaangażowani w ciągłe doskonalenie szlifierki taśmowej, informacje dostarczone przez naszą firmę mogą ulec zmianie bez uprzedzenia.

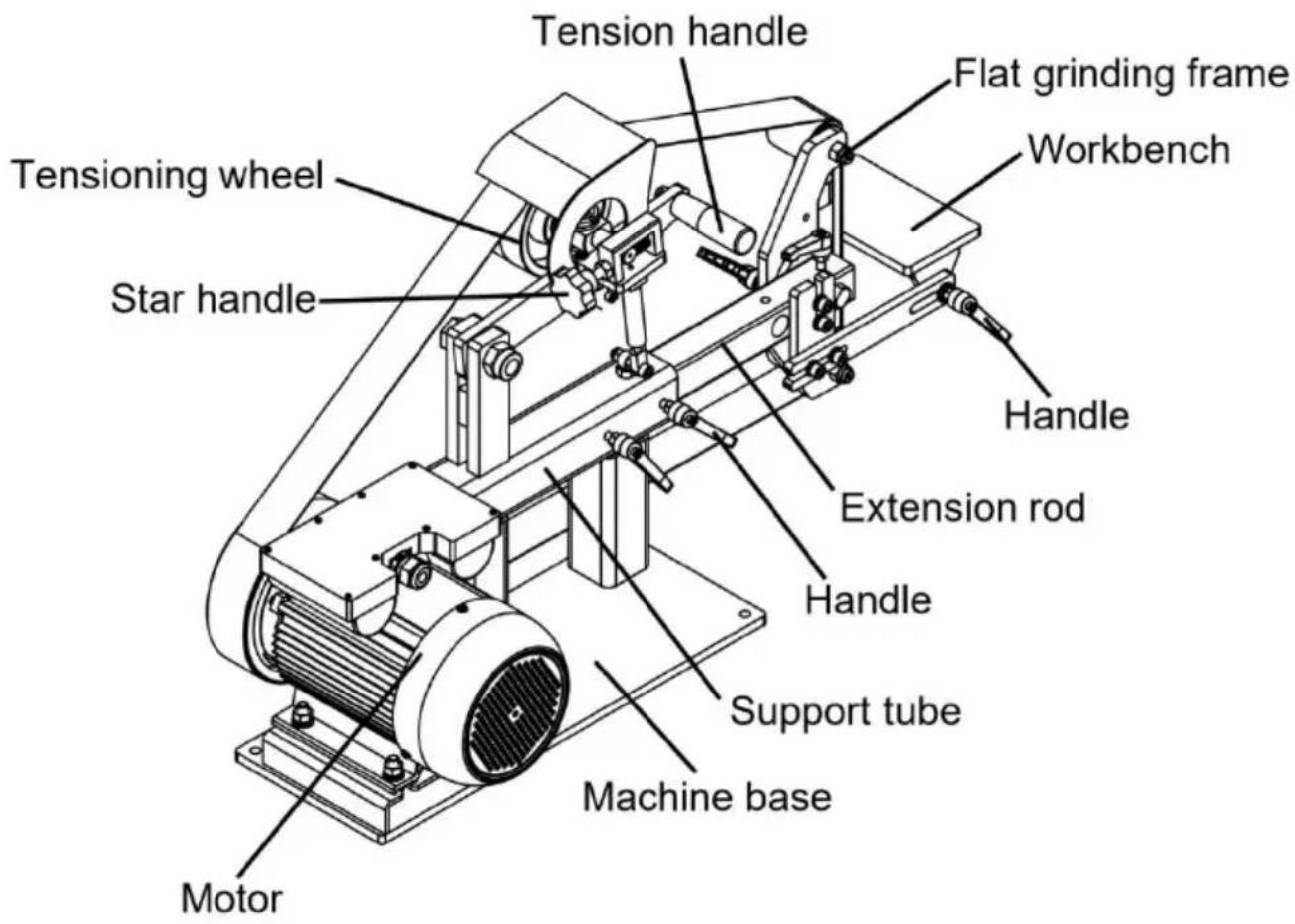

OPIS PRODUKTU
Ta zupełnie nowa szlifierka taśmowa jest idealną maszyną do usuwania zapasu, profilowania, uchwytów i wykańczania pracy, satynowej lub lustrzanej. Jest to konstrukcja całkowicie stalowa, a rama jest spawana, co sprawia, że szlifierka jest bardzo solidna i precyzyjna w prowadzeniu taśmy. Ponadto działa płynnie, a śledzenie jest bardzo stabilne, więc nie generuje dużego hałasu. Napęd konwertuje 1 fazę na 3 fazy, co pozwala na większą kontrolę podczas wykonywania precyzyjnych prac i redukcję ciepła po obróbce cieplnej ostrzy. Szlifierka ma koła pasowe, silnik i napęd.
Musisz przestrzegać pewnych środków ostrożności podczas używania sprzętu. Aby zapobiec urazom i szkodom, musisz zawsze dokładnie przeczytać instrukcję obsługi.
Instrukcja musi być przechowywana w bezpiecznym miejscu, aby informacje w niej zawarte były zawsze dostępne. Instrukcja obsługi musi towarzyszyć jakiemukolwiek sprzętowi, jeśli jest przekazany innej osobie. Nie ponosimy żadnej odpowiedzialności za wypadki lub szkody powstałe w wyniku nieprzestrzegania instrukcji i zasad bezpieczeństwa.
SPRAWDZENIE PO ROZPAKOWANIU
Każda szlifierka przechodzi rygorystyczne testy fabryczne przed opuszczeniem fabryki. Po rozpakowaniu szlifierki należy wykonać następujące czynności kontrolne:
- Czy produkt jest uszkodzony.
- Czy model, parametry i wartość zasilania maszyny są zgodne z zamówieniem.
- Jeśli zauważysz jakiekolwiek braki lub uszkodzenia, skontaktuj się ze swoim dostawcą tak szybko, jak to możliwe.
PARAMETRY URZĄDZENIA
| Model I : | B | |
| Silnik : | 120 V~ / 1,5 kV60Hz | 22 0 ~ 240 V /1W 5 0H |
| Prędkość bez | 0 ~ 280 0 r | 0 ~ 280 0 r |
| Pasek linia prędkość : | 3 | 3 |
| Pasek :: | 8 2 * | 8 2* 2 |
| Pakiet : | Drewniany | Drewniany |
| Maszyna rozmiar e : | 920*365*520 mn | 920*365*520 mm |
| 3 zestawy narzędzi szlifierskich : | 1 × SzlifowanieokrągłeKoło1× PłaskiSzlifowanie | 1 × SzlifowanieokrągłeKoło1× PłaskiSzlifowanie |
| NIE . | Przedmiot | Ilość |
| 1 | BS 282 Maszyna | 1 |
| 2 | Rozszerzenie r od | 1 |
| 3 | Okrągłe mielenie koło | 1 |
| 4 | Płaski zespół szlifierski | 1 |
| 5 | A r c gr in d ing rama | 1 |
| 6 | A r c gr in d ing koło - 2 5 mm | 1 |
| 7 | A r c gr in d ing koło - 4 0 mm | 1 |
| 8 | Strażnik | 1 |
| 9 | Stół warsztatowy montaż | 1 |
| 1 0 | Zespółuchwytu napinającego | 1 |
| 1 1 | Uchwyt | 1 |
| 1 2 | Pralka | 1 |
| 1 3 | Reklamy na sprężynach | 1 |
| 14 | Pas szlifierski (nie pokazano) | 3 |

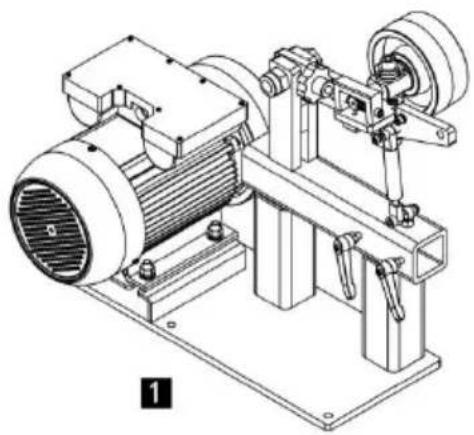

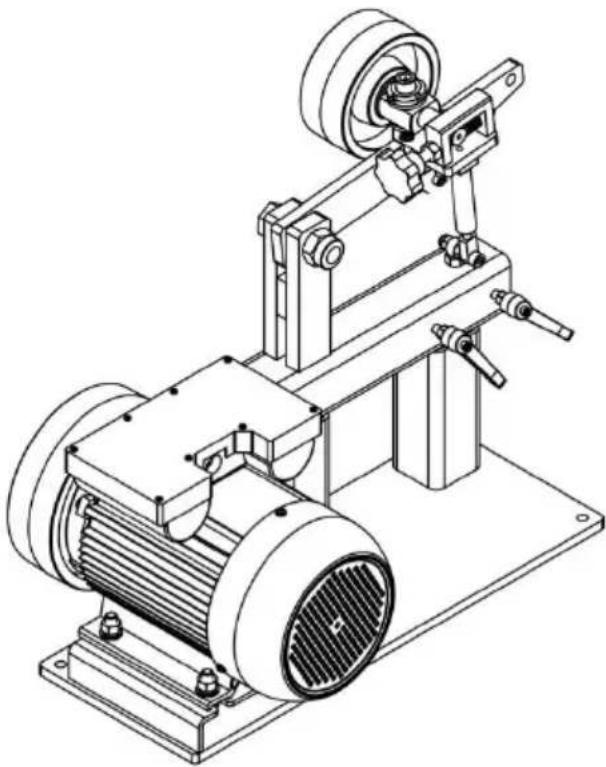

Umieść urządzenie na stole warsztatowym lub płaskiej powierzchni.

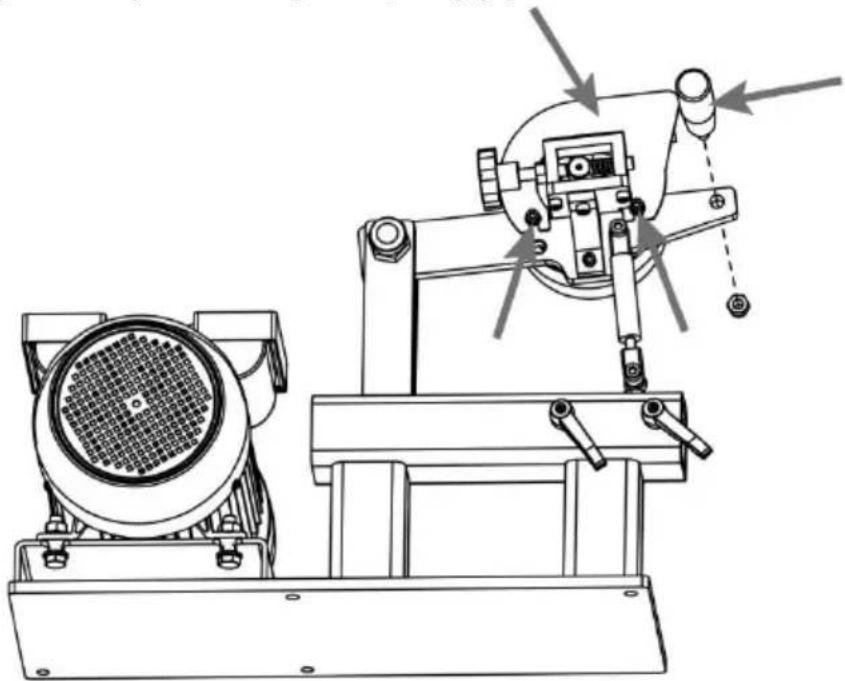

- Zamontuj osłonę i uchwyt napinający.

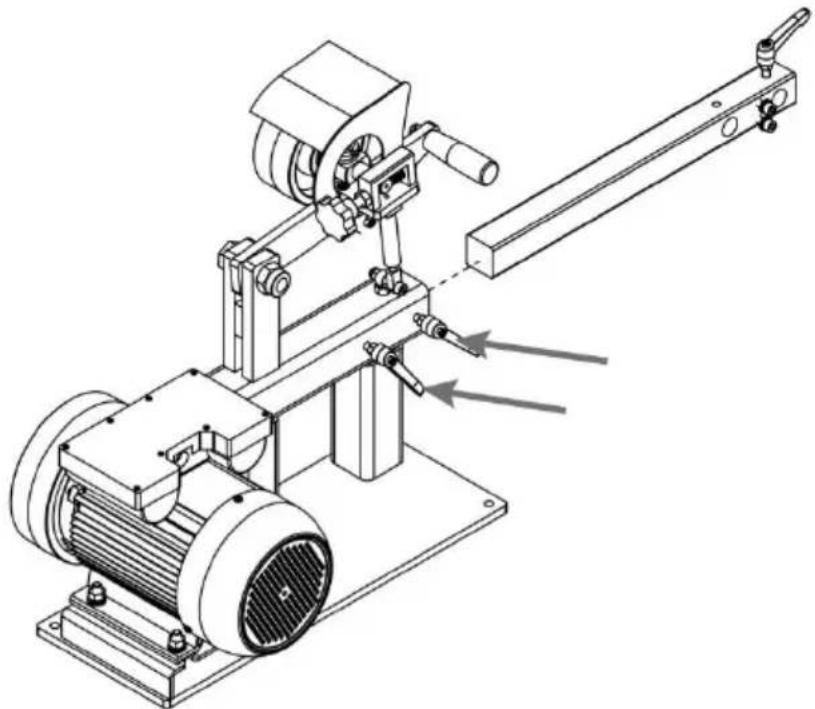

- Poluzuj uchwyt na rurze podporowej i włóż pręt przedłużający do rury podporowej.
- Zainstaluj odpowiednie komponenty:

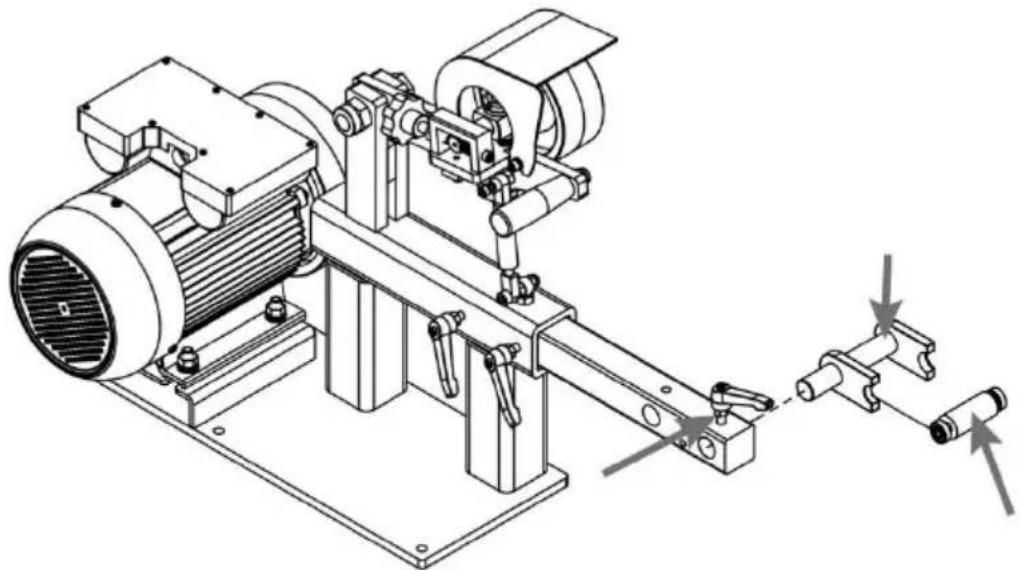

a) Zespół tarczy szlifierskiej łukowej
i. Odkręć uchwyt na pręcie przedłużającym, zamontuj oś wspornika tarczy szlifierskiej łukowej w pręcie przedłużającym i zablokuj uchwyt;
ii. Wybierz tarczę szlifierską łukową o średnicy 25 mm lub 40 mm i zamontuj ją w uchwycie tarczy szlifierskiej łukowej.

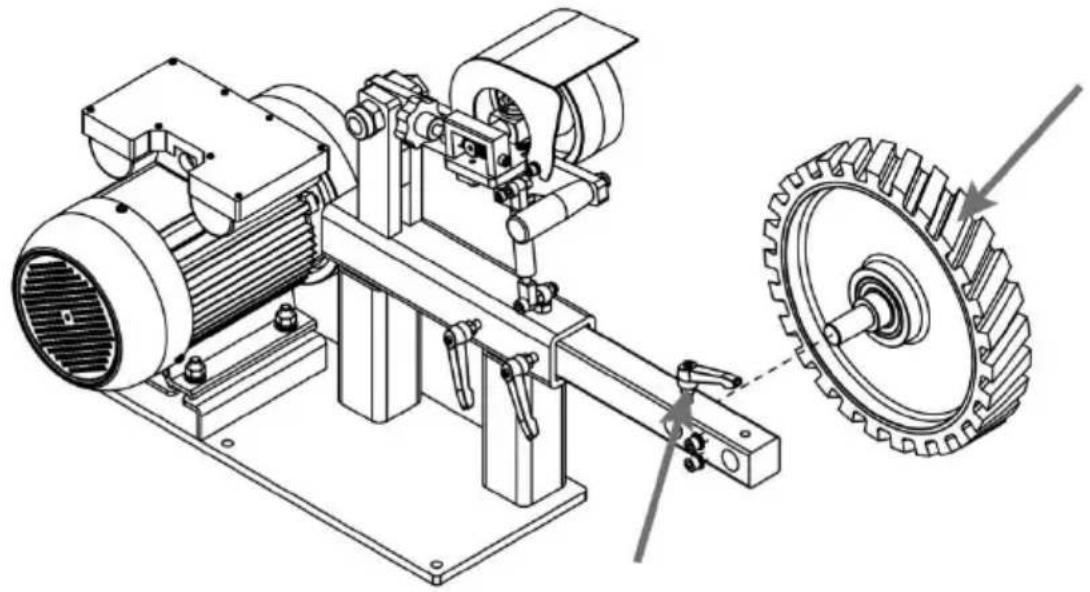

b) Zespół okrągłego koła szlifierskiego
i. Odkręć uchwyt na pręcie przedłużającym. Włóż wałek okrągłej tarczy szlifierskiej otworu w pręcie przedłużającym i zablokuj klamkę.

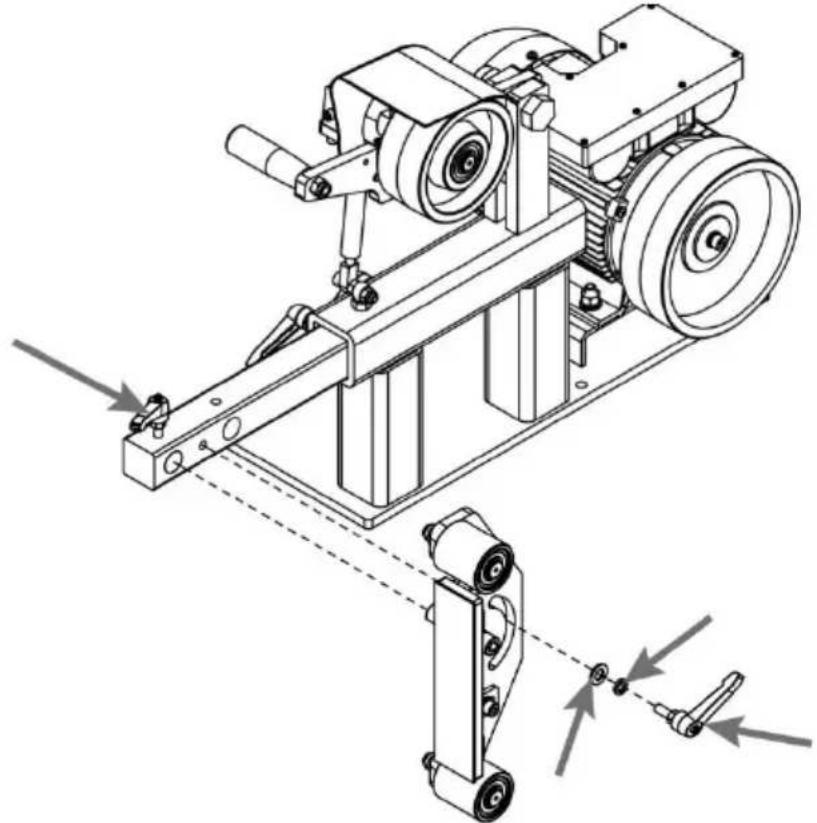

c) Zespół płaskiego koła szlifierskiego
i. Poluzuj uchwyt na pręcie przedłużającym, zamontuj zespół płaskiej tarczy szlifierskiej w pręcie przedłużającym i zablokuj klamkę. Zainstaluj uchwyt płaskiego koła szlifierskiego i podkładki w pozycji pokazanej na schemacie i zamknij.

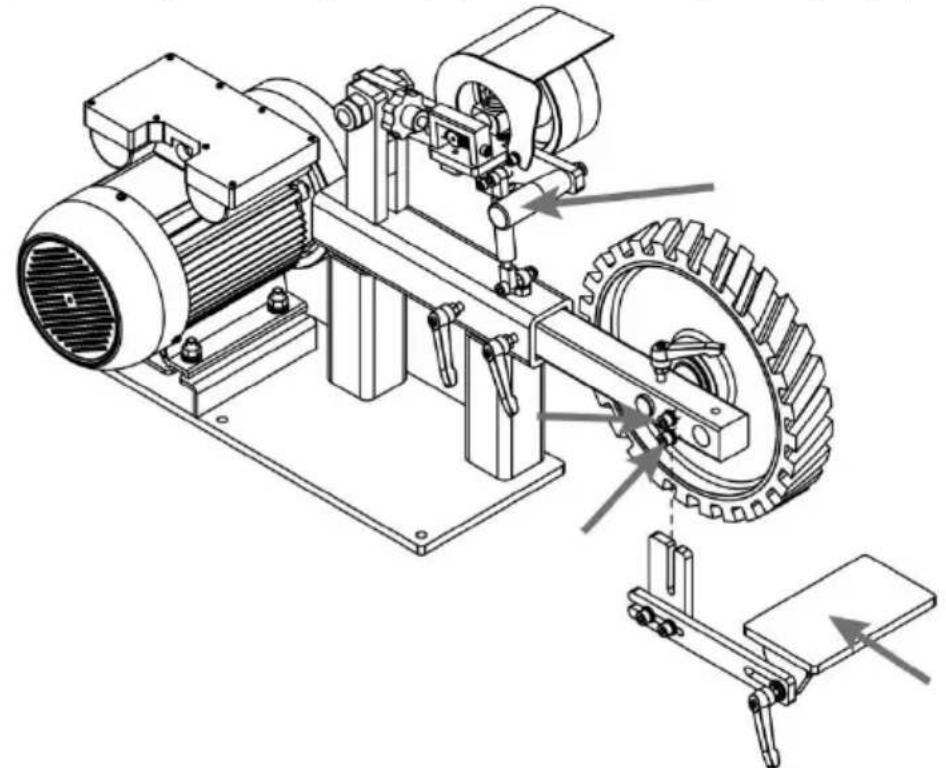

- Zamontuj zespół stołu na pręcie przedłużającym i dokręć śruby blokujące.

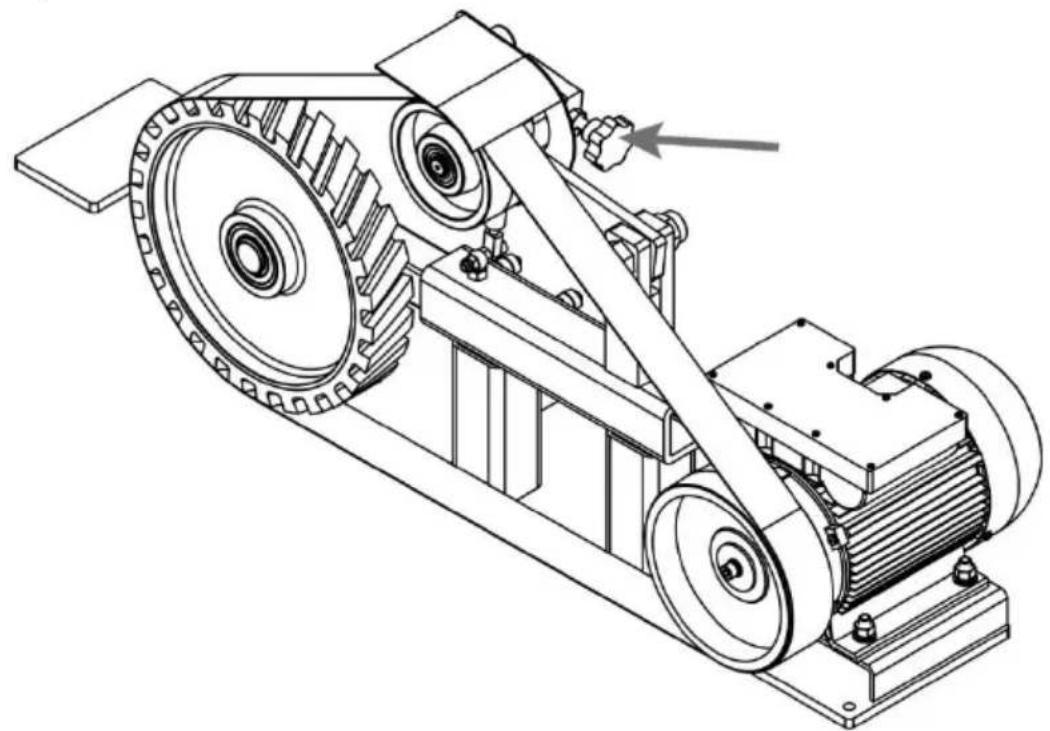

- Naciśnij uchwyt napinający, zainstaluj pas piaskowy, dostosuj długość pręta przedłużającego. Naciągnij pręt do odpowiedniego napięcia i zablokuj uchwyt pręta przedłużającego.
- Włącz urządzenie, gdy jest włączone, tak aby można było łatwo ustawić położenie pasa szlifierskiego za pomocą uchwytu gwiazdowego i zapobiec jego odchyleniu się lub wysunięciu.
- W zależności od rodzaju szlifowania użytkownik może wybierać spośród trzech różnych tarcz szlifierskich. I. Najpierw należy włożyć ruchomy pręt ściernicy, zawieszony na pasie i ściskając sprężynę. ii. Po drugie, musisz pociągnąć ruchomy pręt na maksymalną długość. iii. Na koniec zablokuj uchwyt i delikatnie podnieś drążek dociskowy.
- Użytkownik musi ręcznie obrócić pas o kilka okrążeń, a następnie można przełączyć zasilanie na włączony. Możesz delikatnie wyregulować pokrętło, aby koło się nie odchylało.
Ostrzeżenie! Tarcze szlifierskie łukowe nie nadają się do długotrwałej pracy z dużą prędkością.
- szlifierskiego: Zazwyczaj napięcie jest niewystarczające. W tym celu należy nacisnąć uchwyt napinający, wysunąć pręt przedłużający w celu zwiększenia napięcia pasa, zablokować pręt łączący i delikatnie podnieść uchwyt napinający.
- Nagłe wyłączenie urządzenia podczas użytkowania: Wyłącz całkowicie zasilanie i odczekaj dłużej niż 2 minuty, a następnie włącz je ponownie.
- W przypadku przegrzania silnika: jeśli silnik nagrzewa się podczas użytkowania, jest to zjawisko normalne. Wzrost temperatury poniżej 80 stopni Celsjusza nie ma wpływu na silnik. Gdy temperatura silnika przekroczy 80 stopni Celsjusza, należy na jakiś czas wyłączyć silnik i kontynuować jego użytkowanie po jego ostygnięciu.
- Ograniczenie prędkości przeciążenia: W przypadku przeciążenia prędkość maszyny zostanie zmniejszona, aby zapobiec zadziałaniu wyłącznika, a gdy obciążenie powróci do normy, prędkość maszyny zostanie przywrócona.
NOTATKI
- Szlifierka taśmowa należy do maszyn o dużej prędkości liniowej, podczas jej użytkowania należy zachować ostrożność, nie dotykać rękoma pracującej taśmy ściernej ani układu kół, a podczas jej użytkowania należy nosić okulary ochronne
maskę, aby nie wyrządzić szkody ludzkiemu ciału spowodowanej pyłem.
- Maszyny tej nie należy używać do szlifowania na mokro. Do skrzynki sterowniczej łatwo może przedostać się woda, co może spowodować potencjalne zagrożenia bezpieczeństwa, takie jak wyciek i
nawet spalenie płyty głównej układu elektronicznego.
- Podczas mechanicznego szlifowania i polerowania nie należy używać zbyt dużej siły, ponieważ może to łatwo doprowadzić do zatrzymania silnika z powodu nagłego wyhamowania, a także uszkodzić pasek ścierny, powodując pęknięcia na styku pasa ściernego, a nawet jego pęknięcie i wyrzucenie, co może spowodować obrażenia.
- Aby zapobiec porażeniu prądem elektrycznym, maszynę należy solidnie uziemić.
- Szlifowanie metalu odbywa się po uruchomieniu pasa.
- Płaskie koło szlifierskie maszyny i koło regulacji odchylenia; nowe łożysko wewnątrz wymaga dotarcia, nowe łożysko będzie się nagrzewać, nie należy pracować z najwyższą prędkością przez długi czas w okresie docierania, można osiągnąć 70% maksymalnej prędkości, zwykle 1-2 miesiące docierania.
- Urządzenie składa się z precyzyjnych części stalowych, które należy umieścić w suchym i wentylowanym miejscu. Nie należy go używać w wilgotnym środowisku.
ŚRODKI OSTROŻNOŚCI DOTYCZĄCE UŻYWANIA SZLIFIERKI TAŚMOWEJ
Uwaga! Podczas używania elektronarzędzi należy przestrzegać poniższych podstawowych zasad bezpieczeństwa, aby uniknąć porażenia prądem, obrażeń i pożaru. Przed rozpoczęciem użytkowania jakichkolwiek narzędzi należy przeczytać i stosować się do niniejszej instrukcji. Instrukcję należy przechowywać w bezpiecznym miejscu.
-- Urządzenia nie wolno używać w otoczeniu zagrożonym wybuchem. Nie dopuszczaj do kontaktu kabla z żadnymi częściami ciała.
-- Używaj wyłącznie przedłużacza zatwierdzonego do stosowania w miejscu pracy. -- Nie należy używać maszyny do prac nieodpowiednich, np. szlifowania zgrubnego, szczotkowania itp. W przeciwnym razie może to spowodować niebezpieczeństwa i szkody.
-- Podczas serwisowania należy używać wyłącznie identycznych części zamiennych. W przeciwnym razie nie można zagwarantować bezawaryjnej pracy.
-- Dopuszczalna prędkość akcesoriów musi być co najmniej taka sama jak maksymalna prędkość maszyny. W przeciwnym razie mogą ulec uszkodzeniu lub pęknięciu, gdy ich prędkość robocza przekroczy dozwoloną prędkość maszyny.
-- Nie używaj uszkodzonych akcesoriów. Przed użyciem zawsze sprawdź, czy akcesoria nie są wyszczerbione lub popękane. Na przykład, w przypadku tarczy szlifierskiej, sprawdź, czy płyta podporowa nie jest pęknięta. Upewnij się, że znajdują się poza obszarem obrotu maszyny i uruchom maszynę z maksymalną prędkością przez jedną minutę, co umożliwia pełne przetestowanie akcesoriów. -- Regularnie czyść otwór wylotowy w maszynie. Podczas pracy trzymaj maszynę mocno obiema rękami, aby zapewnić jej bezpieczną obsługę. -- Podczas pracy ze szlifierką taśmową zalecamy zawsze używanie rękawic ochronnych i okularów ochronnych. -- Obowiązkowe jest noszenie ściśle dopasowanych ubrań. -- Zawsze należy uwzględnić moment reakcji. -- Noś maskę ochronną P2, aby zabezpieczyć się przed niebezpiecznymi pyłami. Wybierz odpowiedni odkurzacz.
ETYKIETY NA NARZĘDZIU (JEŚLI SĄ)
| V | Woltów | Hz | On r tz |
| ~ | Zmiana | W | Co to jest |
| NIE | Nie ma lo a d prędkość | / m w Lub m 1 | Rewolucje lub |
Dla Twojego osobistego bezpieczeństwa, PRZECZYTAJ i ZROZUMIEJ zanim zaczniesz.
Zachowaj tę instrukcję do przyszłego odniesienia.
Dla Twojego bezpieczeństwa PRZECZYTAJ i ZROZUMIEJ przed
użyciem. Zawsze noś ochronniki słuchu
podczas pracy z tym narzędziem.
Informacje FCC:
UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu!
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:
1) Ten produkt może powodować szkodliwe zakłócenia.
2) Ten produkt musi akceptować wszelkie odebrane zakłócenia, w tym zakłócenia, które mogą powodować niepożądaną pracę.
OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.
Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla cyfrowego urządzenia klasy B, zgodnie z częścią 15 przepisów FCC. Limity te mają zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w instalacji mieszkalnej.
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości
radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeśli ten produkt spowoduje
szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, które można stwierdzić poprzez wyłączenie i ponowne włączenie produktu, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, stosując jeden lub więcej z następujących środków.
- Przeorientować lub przenieść antenę odbiorczą.
- Zwiększyć odległość między produktem a odbiornikiem.
- Podłączyć ten produkt do gniazdka znajdującego się na obwodzie różnym od tego, do którego podłączony jest odbiornik.
- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.
Prawidłowa utylizacja:
Ten produkt podlega przepisom Dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci wskazuje, że ten produkt wymaga selektywnej zbiórki w Unii Europejskiej. Dotyczy to tego produktu i wszystkich akcesoriów oznaczonych tym symbolem.
Produkty oznaczone w ten sposób nie mogą być wyrzucane razem ze zwykłymi odpadami domowymi, ale muszą być dostarczone do punktu zbiórki i recyklingu sprzętu
elektrycznego
i elektronicznego
urządzenia.

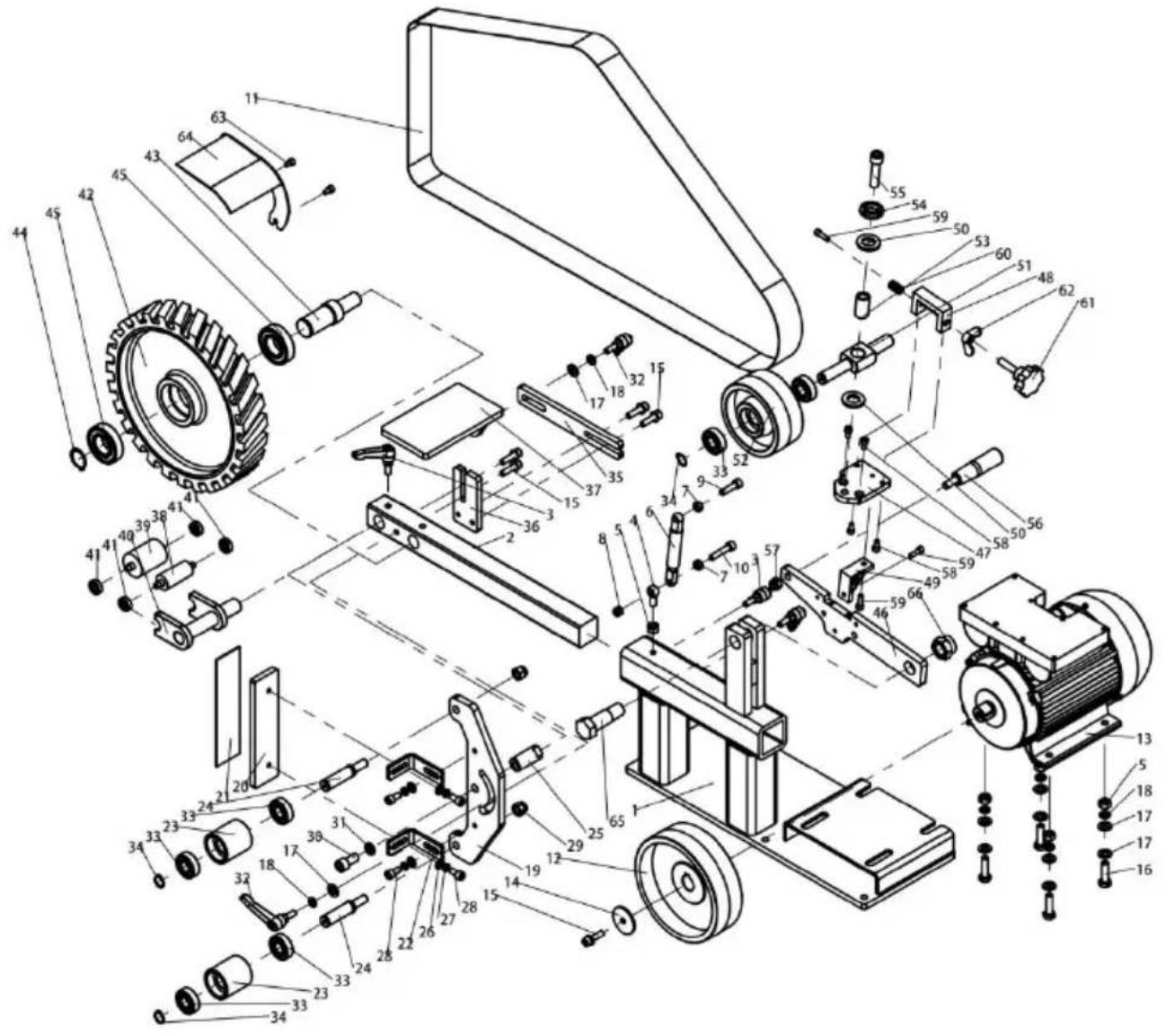

RYSUNEK ZŁOŻENIOWY
| NIE. | Nazwa | Ilość | NIE. | Nazwa | Ilość |
| 1 | Opierać | 1 | 23 | Płaska tarcza szlifierska | 2 |
| 2 | Pręt podporowy | 1 | 24 | Wał płaskiego koła szlifierskiego | 2 |
| 3 | Zespół klamki blokującej | 3 | 25 | Płaska tarcza szlifierska Wał montażowy | 1 |
| 4 | Śruba-M10×30 | 1 | 26 | Podkładka płaska klasy C | 4 |
| 5 | Nakrętka M10 | 5 | 27 | Podkładka sprężysta-8 | 4 |
| 6 | Sprężona sprężyna gazow | 1 | 28 | Śruba-M8×16 | 4 |
| 7 | Nakrętka M8 | 2 | 29 | Nakrętka zabezpieczająca M12 | 2 |
| 8 | Nakrętka zabezpieczająca M8 | 1 | 30 | Śruba-M12×25 | 1 |
| 9 | Śruba-M8×30 | 1 | 31 | Podkładka sprężysta-12 | 1 |
| 10 | Śruba-M8×40 | 1 | 32 | Uchwyt blokujący Montaż-M10*30 | 2 |
| 11 | Pas piaskowy | 1 | 33 | Łożysko-6203-2Rz | 6 |
| 12 | Koło napędowe | 1 | 34 | Pierścień ustalający do | 3 |
| 13 | Silnik | 1 | 35 | warsztatowy ch 1 | 1 |
| 14 | Płyta naciskowa beczki piaskiem | 1 | 36 | Stojak warsztatowy 2 | 1 |
| 15 | Zespół śrubowy - M8×30 | 5 | 37 | Stół warsztatowy | 1 |
| 16 | Śruba-M10×35 | 4 | 38 | Ściernica łukowa 25 | 1 |
| 17 | Podkładka płaska klasy C-10 | 10 | 39 | Ściernica łukowa 40 | 1 |
| 18 | Podkładka sprężysta-10 | 6 | 40 | Ściernica łukowa Montaż wspornika | 1 |
| 19 | Uchwyt do szlifowania płaskiego | 1 | 41 | Łożysko-608-2Z-S&F | 4 |
| 20 | Płaska płyta podporowa szlifowania | 1 | 42 | Koło gumowe 250 | 1 |
| 21 | Płyta grafitowa | 1 | 43 | Oś gumowa | 1 |
| 22 | Wspornik płyty podporowe | 2 | 44 | Pierścień ustalający do | 1 |
| NIE. | Nazwa | Ilość | NIE. | Nazwa | Ilość |
| 45 | Łożysko-6206-2Rz | 2 | 56 | Uchwyt | 1 |
| 46 | Płytka mocująca napinacą | 1 | 57 | Nakrętka zabezpieczająca M10 | 1 |
| 47 | Rama regulacyjna stała Płyta | 1 | 58 | Śruba-M6×12 | 4 |
| 48 | Regulacja koła napinającego Rama | 1 | 59 | Śruba-M6×20 | 3 |
| 49 | Kod narożnika aluminiowego | 1 | 60 | Sprężyna prostokątna | 1 |
| 50 | Łożysko-Axk2025+2As | 2 | 61 | Uchwyt siedmiogwiazdkowy | 1 |
| 51 | Oś napinająca | 1 | 62 | Nakrętka tarczowa okrągła skrzvdełkowa-M10 | 1 |
| 52 | Koło napinające | 1 | 63 | Śruba-M6×10 | 2 |
| 53 | Tuleja koła napinającego | 1 | 64 | Zespół osłony napinacza | 1 |
| 54 | Nakrętka okrągła-M20×1,5 | 1 | 65 | Wał zespołu napinającego | 1 |
| 55 | Śruba-M12×50 | 1 | 66 | Nakrętka zabezpieczająca M20 | 1 |
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.
Import do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730
| UK | REP |
YH CONSULTING LIMITED.
Marka : Vevor
Model : BS282
Kategoria : Szlifierka
