| Producttype | Bandschuurmachine |
| Merk | Vevor |
| Model | BS282 |
| Voedingsspanning | 120 V~ / 220-240 V~ (50/60 Hz) |
| Motorvermogen | 1,5 kW |
| Onbelaste snelheid | 0 - 2800 t/min |
| Afmetingen (L x B x H) | 920 x 365 x 520 mm |
| Constructiemateriaal | Staal |
| Hoofdfuncties | Schuren, slijpen, slijpen, polijsten |
| Inclusieve accessoires | Verlengstang, ronde slijpschijf, platte slijpschijf, boogsliipframe met wielen 25 mm en 40 mm, bescherming, tafel, 3 schuurbanden |
| Aantal slijpgereedschappen | 3 sets (wiel, plat, boog) |
| Faseconversie | Enkelfasig naar driefasig ingebouwd |
| Elektrische voeding | Enkelfasig |
| Veiligheid | Aarding verplicht; dragen van veiligheidsbril, stofmasker en beschermende handschoenen aanbevolen |
| Onderhoud | Reinig regelmatig de uitlaatopening; bewaar op een droge en goed geventileerde plaats |
| Goedkeuring | FCC Klasse B |
| Land van herkomst | China (Shanghai) |
| Aanbevolen gebruik | Werkplaats, metaalbewerking, houtbewerking |
Veelgestelde vragen - BS282 Vevor
Gebruikersvragen over BS282 Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schuurmachine in PDF-formaat gratis! Vind uw handleiding BS282 - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BS282 van het merk Vevor.
GEBRUIKSAANWIJZING BS282 Vevor
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.
Allereerst bedanken wij u voor de aankoop van
de VEVOR serie riemschuurmachine. Om
veilig, effectief en vakkundig
de verschillende prestaties en werkingsmethoden
van de machine volledig onder de knie te krijgen, en
de structuur, functie en
onderhoudsmethode van elk onderdeel van de
machine te begrijpen, moet u de instructies
zorgvuldig lezen voordat u het gebruikt.
Omdat wij betrokken zijn bij de voortdurende
verbetering van de bandschuurmachine,
is de informatie die door uw
bedrijf wordt aangeboden onderworpen aan wijzigingen zonder voorafgaande
kennisgeving.
PRODUCTBESCHRIJVING
Deze gloednieuwe bandschuurmachine is een
ideale machine voor het verwijderen van voorraad, ovaal profileren, handgrepen
en het afwerken van het werk, satijn of spiegelend. Het is volledig
stalen constructie, en het volledig stalen frame is helemaal
gelast. Dat maakt deze machine zeer solide en
nauwkeurig in de bandbesturing. Bovendien loopt hij
zacht en is de loop zeer stabiel, zodat hij niet
veel lawaai zal maken. De aandrijving kan worden omgeschakeld van 1 fase naar 3
fasen, wat meer controle biedt bij het doen van
detailwerk en het verminderen van warmte nadat de
messen zijn warmtebehandeld. Deze slijpmachine heeft
aan de bovenkant van het frame stationaire wielen, motoren en aandrijving.
U moet zich aan bepaalde regels houden voor veiligheid
en voorzorgsmaatregelen bij het gebruik van de apparatuur.
Om verwondingen en schade te voorkomen
door voorafgaand lezen, moet u altijd
deze operationele handleiding doorlezen
zorgvuldig.
Deze handleiding moet aanwezig zijn op de plaats van gebruik,
zodat de informatie die het bevat altijd
beschikbaar is. Deze bedieningshandleiding moet
de begeleider van de uitrusting vergezellen wanneer deze wordt
overgedragen aan iemand anders.
Wij aanvaarden geen enkele aansprakelijkheid voor
ongevallen of schade voortkomend uit het negeren
van deze handleiding en de veiligheids-
instructies.
INSPECTIE BIJ UITPAKKEN
Elke molen ondergaat strenge fabriekstests voordat deze de fabriek verlaat. Voer na het uitpakken van de molen de volgende inspectiestappen uit:
- Of het product beschadigd is.
- Of het model, de parameters en de voedingswaarde van de machine in overeenstemming zijn met uw bestelling.
- Indien u een omissie of schade constateert, neem dan zo spoedig mogelijk contact op met uw leverancier.
APPARAATPARAMETER
| Model : | B | |
| Motor : | 120 V~ / 1,560 Hz | 22 0 ~ 240 V /1W 5 0V |
| Snelheid zonder | 0 ~ 280 0 | 0 ~ 280 0 |
| Riem lijn snelheid : | 3 | 3 |
| Riem : | 8 2* 0 | 8 |
| Pakket : | Houten | Houten |
| Machine maat : | 920*365*520m | 920*365*520m |
| 3 sets vanslijpgereedschappen : | 1 × RondslijpenWiel1× VlakSlijpen | 1 × RondslijpenWiel1× VlakSlijpen |

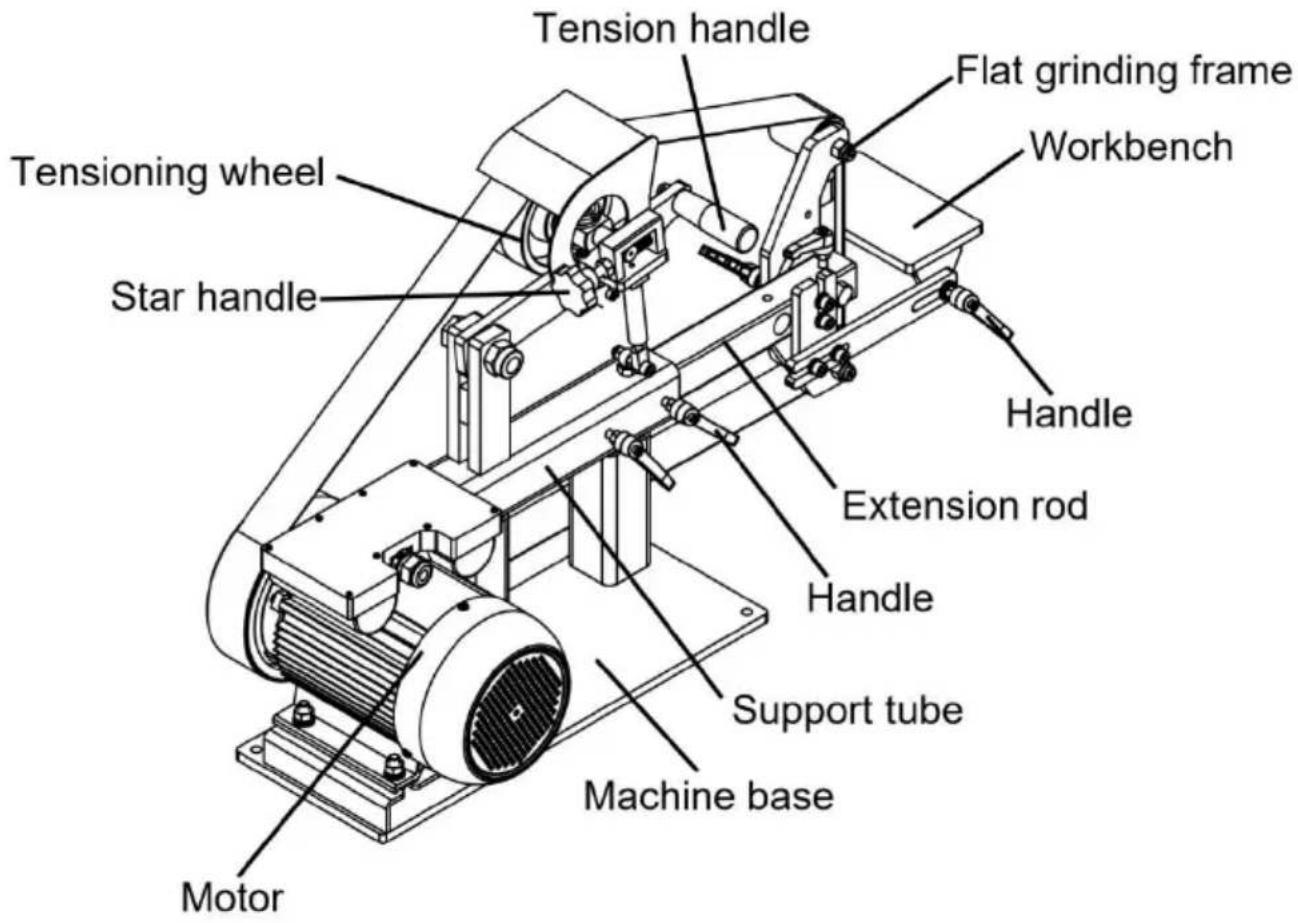

| Nee . | Ik t hen | Aantal |
| 1 | BS 282 Machine | 1 |
| 2 | Verlenging hengel | 1 |
| 3 | Rond slijpen wiel | 1 |
| 4 | Vlak slijpmontage | 1 |
| 5 | Een r c slijpen kader | 1 |
| 6 | Een r c slijpen wiel - 2 5 mm | 1 |
| 7 | Een r c slijpen wiel - 4 0 m m | 1 |
| 8 | Bewaker | 1 |
| 9 | Werkbank montage | 1 |
| 1 0 | Spanhendelmontage | 1 |
| 1 1 | Hendel | 1 |
| 1 2 | Wasser | 1 |
| 1 3 | Veerkussens | 1 |
| 14 | Schuurband (niet getoond) | 3 |

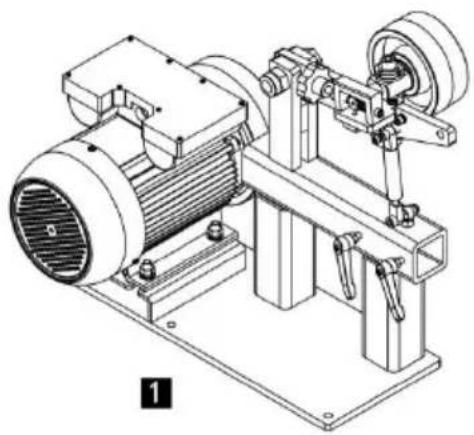

- Installeer de bijbehorende componenten:

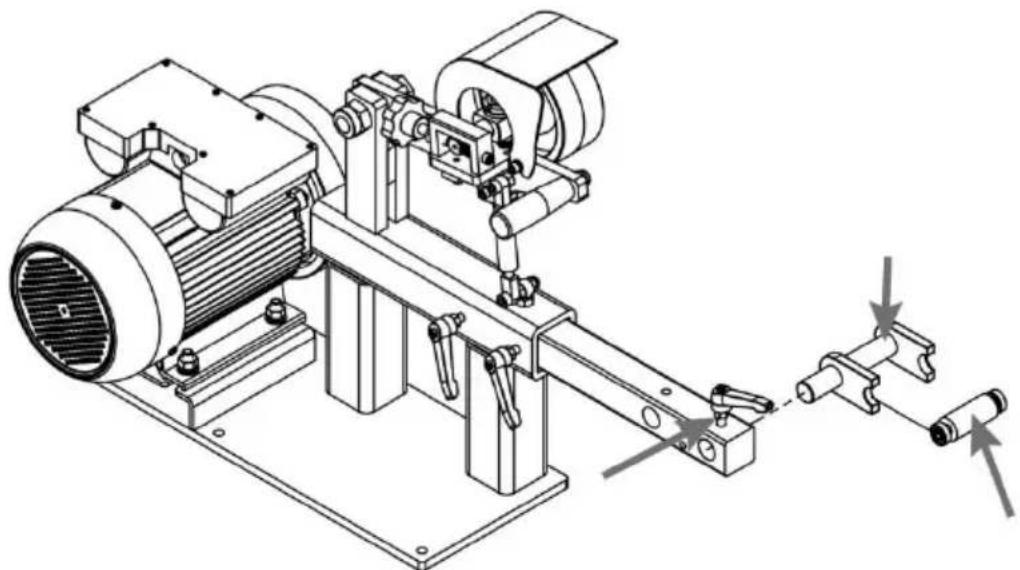

a) Montage van boogslijpschijven
i. Maak de hendel op de verlengstang los, installeer de as van de beugel met de boogslijpschijf in de verlengstang en vergrendel de hendel;
ii. Selecteer een boogslijpschijf van 25 mm of 40 mm en plaats deze in de boogslijpschijfbeugel.

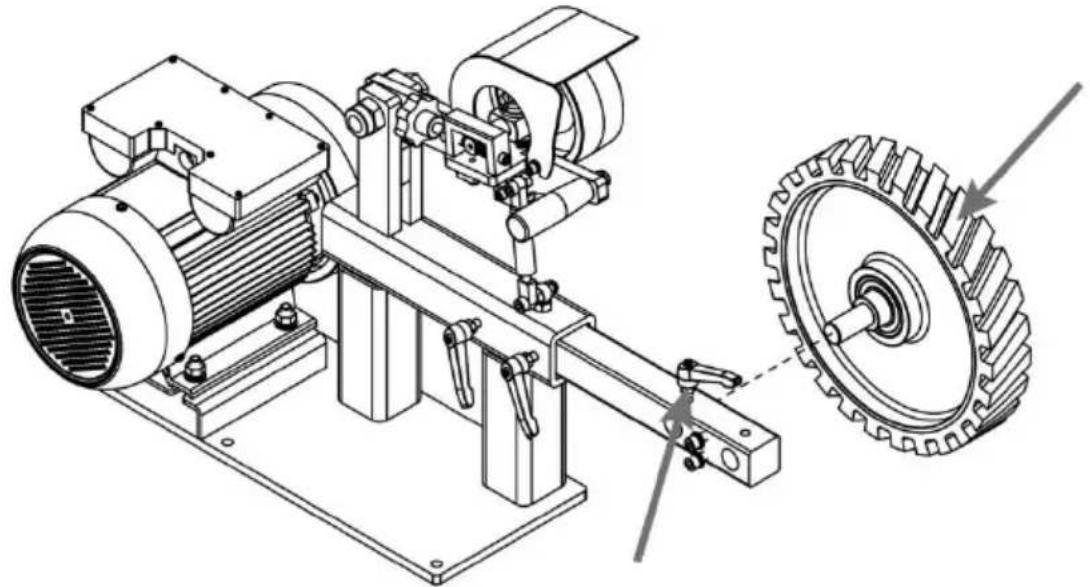

b) Montage van ronde slijpschijven
i. Maak de hendel op de verlengstang los. Plaats de as van de ronde slijpschijf in het gat van de verlengstang en vergrendel de hendel.

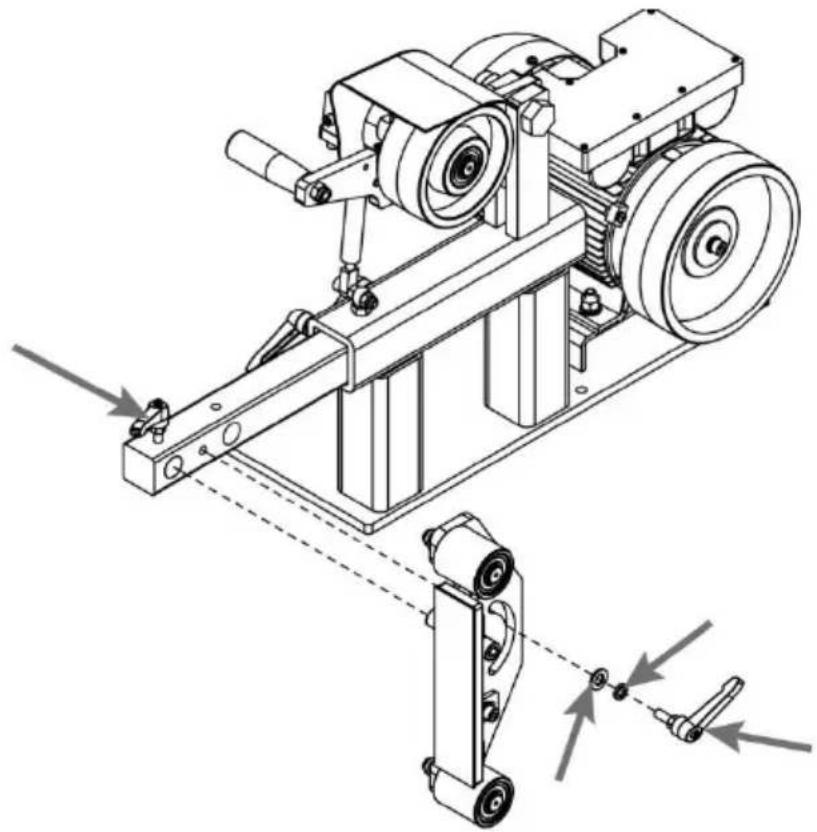

c) Montage van de vlakke slijpschijf
i. Maak de hendel op de verlengstang los, installeer de vlakke slijpschijfeenheid in de verlengstang en vergrendel de hendel. Installeer de vlakke slijpschijf.
Stuurhendel en ringen naar de positie die in het diagram is aangegeven en doe op slot.

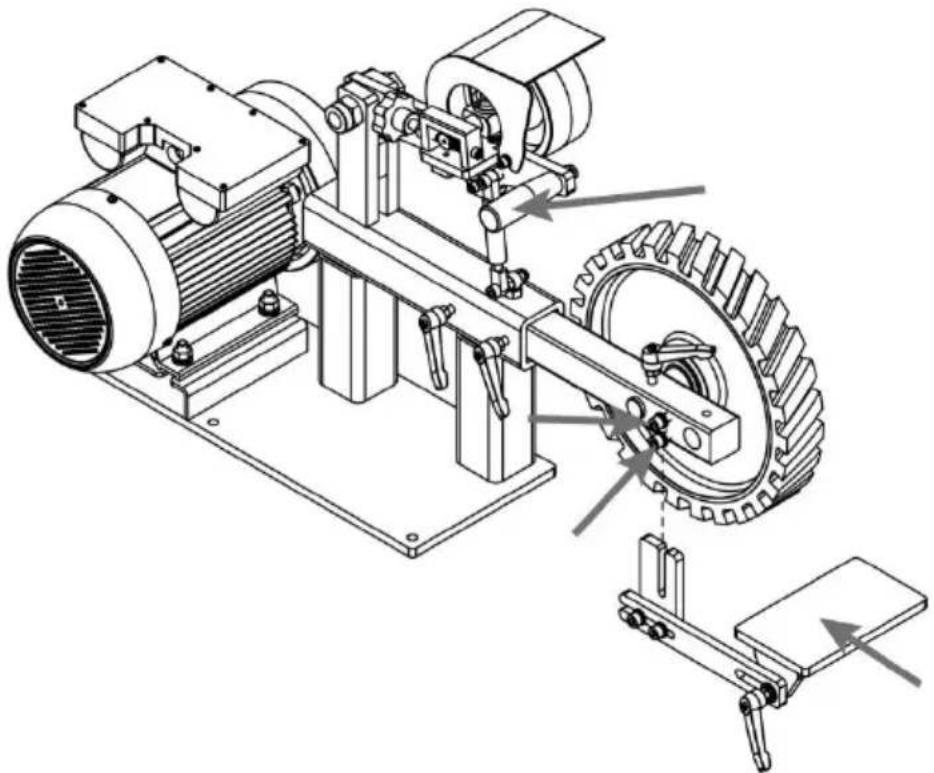

- Installeer de tafelmontage op de verlengstang en draai de borgschroeven vast.

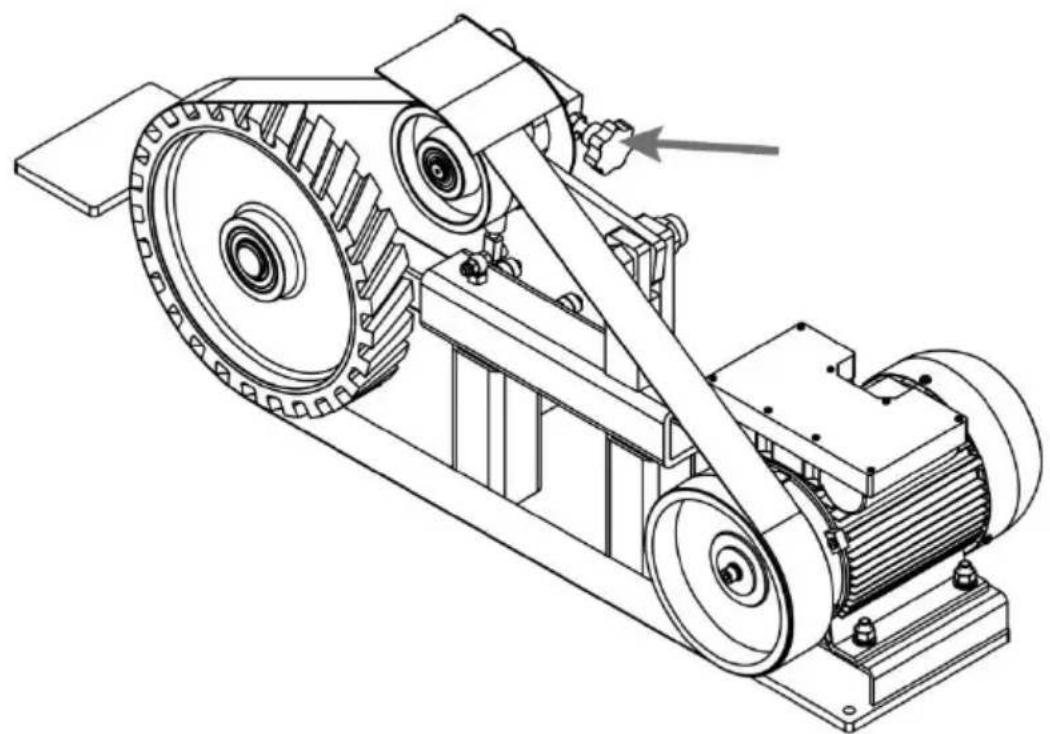

- Druk op de spanhendel, installeer de zandband, pas de lengte van de verlengstang aan. Zet de stang op de juiste spanning en vergrendel de handgreep van de verlengstang.
- Druk op de knop wanneer de machine wordt ingeschakeld, zodat u de ster eenvoudig kunt gebruiken om de positie van de zandband aan te passen en te voorkomen dat de zandband afwijkt of oprolt.
- Afhankelijk van de verschillende soorten slijpen kan de gebruiker kiezen uit drie verschillende slijpschijven.
i. Eerst moet u de bewegende staaf van de slijpschijf inbrengen, die aan de band hangt en de veer samendrukt.
ii. Ten tweede moet je de beweegbare staaf met de maximale lengte trekken.
iii. Vergrendel ten slotte de hendel en til de drukstang voorzichtig op.
- De gebruiker moet de band handmatig een paar rondjes draaien, waarna de machine kan worden ingeschakeld. Je kunt de knop iets verstellen zodat het wiel niet afwijkt.
Waarschuwing! Boogslijpschijven zijn niet geschikt voor langdurig gebruik op hoge snelheid.
- Zandband: Meestal is de spanning onvoldoende. Druk de spanhendel naar beneden, trek de verlengstang uit om de spanning van de band te verhogen, vergrendel de trekstang en til de spanhendel voorzichtig op.
- Plotseling uitschakelen tijdens gebruik: Schakel de stroom volledig uit gedurende meer dan 2 minuten en start de stroom vervolgens opnieuw op.
- Wanneer de motor oververhit raakt: als de motor tijdens gebruik opwarmt, is dit een normaal verschijnsel. Een temperatuurstijging onder de 80 graden Celsius heeft geen effect op de motor. Wanneer de temperatuurstijging van de motor de 80 graden Celsius overschrijdt, stop dan even met het gebruik en gebruik de motor pas weer nadat deze is afgekoeld.
- Overbelastingssnelheidsbegrenzing: Bij overbelasting wordt de snelheid van de machine verlaagd.
verlaagd om te voorkomen dat de stroomonderbreker uitschakelt. Zodra de belasting weer normaal is, wordt de snelheid van de machine hersteld.
- De bandslijpmachine behoort tot de machines met hoge lineaire snelheden. Bij gebruik moet u op de veiligheid letten. Raak de lopende schuurband en het wielmechanisme niet met uw handen aan en draag een veiligheidsbril en -masker tijdens het gebruik ervan om schade aan het menselijk lichaam door stof te voorkomen.
- Deze machine mag niet met water worden geslepen en het is gemakkelijk om elektrische schakelkast met water te betreden, wat potentiële veiligheidsrisico's zoals lekkage en
zelfs het elektronische besturingsmoederbord verbranden.
- Gebruik niet te veel kracht bij mechanisch slijpen en polijsten, want dan kan motor vastlopen door de plotselinge vertraging. Bovendien kan de schuurband beschadigd raken, waardoor er scheuren kunnen ontstaan op de grensvlakken van schuurband en de band zelfs kan breken en eruit kan vliegen, wat mensen kan verwonden.
- Het apparaat moet goed geaard zijn om elektrische schokken te voorkomen.
- Het slijpen van metaal gebeurt nadat de band is gaan lopen.
- De machine heeft een vlakke slijpschijf en een afwijkingsaanpassingsschijf. Het nieuwe lager moet worden ingelopen. Het nieuwe lager wordt verwarmd. Laat de machine tijdens de inloopperiode niet te lang op de hoogste snelheid draaien. U tot 70% van de maximale snelheid rijden, over het algemeen duurt het 1-2 maar om de machine in te lopen.
- Deze machine heeft precisieonderdelen van staal. Deze moeten op een droge geventileerde plaats worden bewaard en mogen niet in een vochtige omgeving worden gebruikt.
VOORZORGSMAATREGELEN BIJ HET GEBRUIK VAN BANDSLIJPMACHINE
Let op! U moet de volgende basisveiligheidsmaatregelen in acht nemen om elektrische schokken, verwondingen en brandgevaar te voorkomen bij het gebruik van elektrisch gereedschap. Lees deze instructies en volg ze op voordat u gereedschap gaat gebruiken. Bewaar deze instructies op een veilige plaats.
-- De apparatuur mag nooit worden gebruikt in een omgeving met een explosieve atmosfeer. Zorg ervoor dat de kabel geen lichaamsdelen raakt.
-- Gebruik uitsluitend verlengkabels die zijn goedgekeurd voor gebruik in het werkgebied.
-- Forceer de machine niet voor ongeschikte werkzaamheden, zoals grof slijpen of borstelen, enz. Anders ontstaan er gevaren en letsels.
-- Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Anders kan een risicovrije werking niet worden gegarandeerd.
-- De toegestane snelheid van de accessoires moet minimaal gelijk zijn aan de maximale snelheid van de machine. Anders kunnen ze breken of barsten wanneer hun draaisnelheid de toegestane snelheid van de machine overschrijdt.
-- Gebruik geen beschadigde accessoires. Controleer voor gebruik altijd of de accessoires beschadigd of gebarsten zijn. Controleer bijvoorbeeld de steun van de slijpschijf op scheuren. Zorg ervoor dat iedereen zich buiten het rotatiegebied van de machine bevindt en laat de machine op maximaal vermogen draaien gedurende één minuut, zodat de accessoires volledig getest kunnen worden.
-- Reinig de uitlaatpoort van uw machine regelmatig. Houd de machine tijdens het werken stevig met beide handen vast om een veilige werking te garanderen.
-- Wij adviseren u om altijd industriële veiligheidshandschoenen en een veiligheidsbril te dragen wanneer u met de BANDSLIJMSCHUURMACHINE werkt.
-- Het dragen van nauwsluitende kleding is verplicht.
-- Houd altijd rekening met reactiekoppel.
-- Draag een beschermingsmasker P2 om uzelf te beschermen tegen gevaarlijke stoffen en kies een geschikte stofzuiger.
| V | Volt | Hz | Hij r tz |
| ~ | Alternerend | W | Wat is er |
| Ne e | Geen lo a d snelheid | / m in of mijn - 1 | Revoluties of |
Voor uw persoonlijke veiligheid,
LEES en
BEGRIJP voordat u het gebruikt.
Bewaar deze instructies voor
toekomstige referentie.
Voor uw persoonlijke veiligheid, LEES en BEGRIJP de instructies
voordat u deze gebruikt. Draag altijd
gehoorbescherming
Met dit hulpmiddel
Altijd
Draag oogbescherming
Met dit
hulpmiddel
Altijd
Draag een ademhaling
Maak met dit
hulpmiddel
FCC-informatie:
LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door
de partij die verantwoordelijk is voor de naleving, kan de
bevoegdheid van de gebruiker om Bedien de apparatuur!
Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is
onderworpen aan de volgende twee voorwaarden:
1) Dit product kan schadelijk zijn in terf er en ce. 2 ) Dit product moeten accepteren elke
interferentie ontvangen, inclusief inter
ferentie dat kan een gebruik zijn ongewenste
werking .
WAARSCHUWING : Wijzigingen of wijzigingen naar
dit product niet uitdrukkelijk goedgekeurd door de
feest. Verantwoordelijk voor naleving van de regelgeving zou
de gebruikersautoriteit naar
opereren het product.
Opmerking : Dit product is getest En gevonden
naar voldoet aan de li m zijn f of een Klas
B cijfer een I apparaat pur su a nt naar Deel 15 uur de F C C
Deze limieten zijn ontworpen om redelijke
bescherming te bieden tegen schadelijke interferentie in een
residentiële installatie.
Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als dit product interferentie veroorzaakt,
Als er sprake is van schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen.
- Heroriënteer of verplaats de ontvangende
antenne.
- Vergroot de afstand tussen het product
en de ontvanger.
- Sluit het product aan op een stopcontact op een
ander circuit dan waarop de
ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio-/tv-technicus.
Beschikbaarheid:
Dit product is onderworpen aan de voorraad
van Europese richtlijn 2012/19/EU. Het symbool dat laat
zien dat een wiel met een kruis erdoor is aangegeven, geeft aan dat
het product apart moet worden ingezameld
in de Europese Unie. Dit is van
toepassing op het product en alle accessoires
gemarkeerd met dit symbool.
Producten die met dit symbool zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar
moeten worden gebracht naar een inzamelpunt voor recycling
van elektrische en elektronische apparaten.

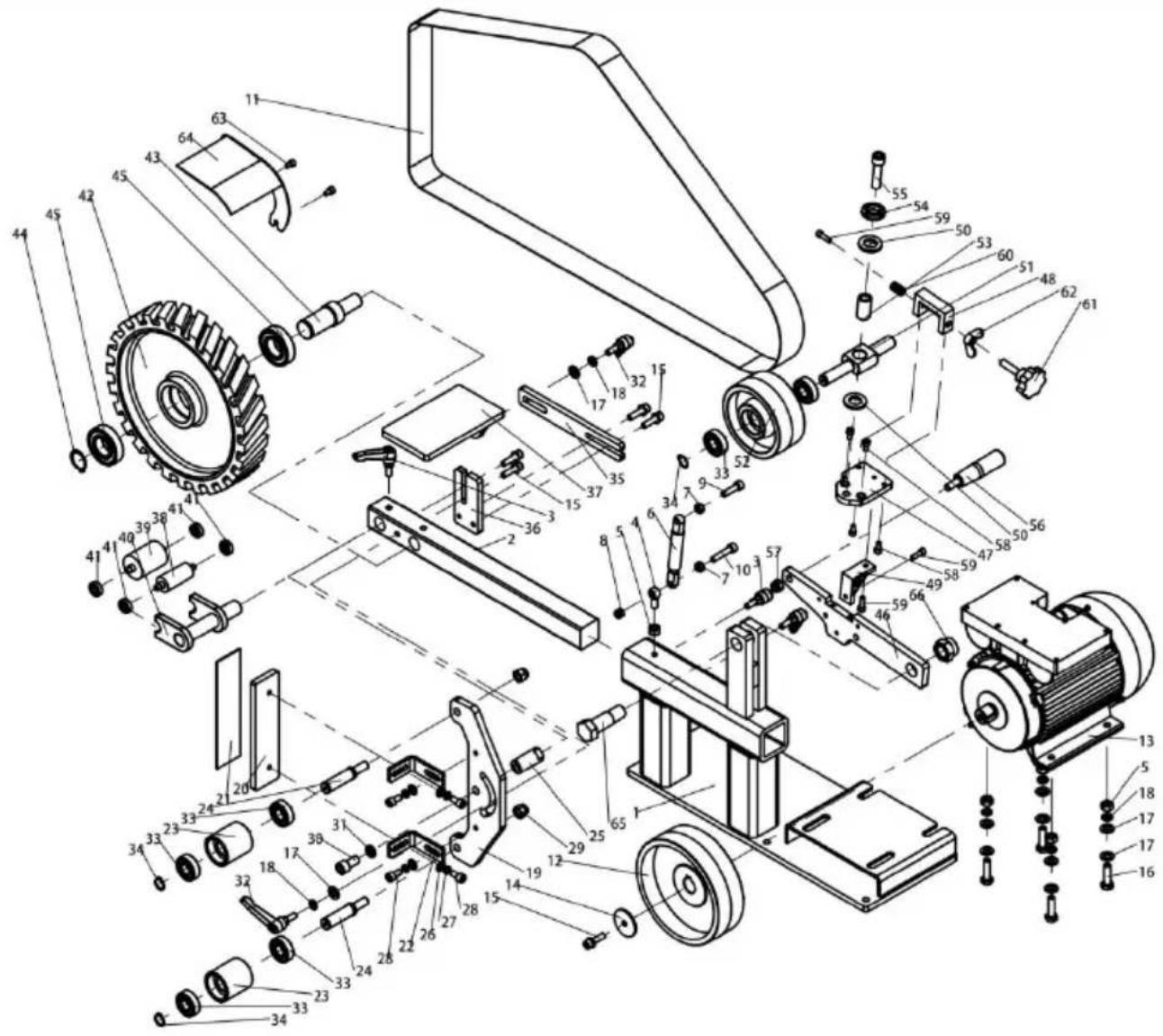

EXPLODED DRAWING
| Nee. | Naam | Aantal | Nee. | Naam | Aantal |
| 1 | Baseren | 1 | 23 | Vlakke slijpschijf | 2 |
| 2 | Steunstang | 1 | 24 | Vlakke slijpschijfas | 2 |
| 3 | Vergrendelingshendelmontage | 3 | 25 | Vlakke slijpschijf Montage-as | 1 |
| 4 | Bout-M10×30 | 1 | 26 | Vlakke ring klasse C-8 | 4 |
| 5 | Moer-M10 | 5 | 27 | Veerring-8 | 4 |
| 6 | Gecomprimeerde gasveer | 1 | 28 | Schroef-M8×16 | 4 |
| 7 | Moer-M8 | 2 | 29 | Borgmoer-M12 | 2 |
| 8 | Borgmoer-M8 | 1 | 30 | Schroef-M12×25 | 1 |
| 9 | Schroef-M8×30 | 1 | 31 | Veerring-12 | 1 |
| 10 | Schroef-M8×40 | 1 | 32 | Vergrendelingshendel Montage-M10*30 | 2 |
| 11 | Zandgordel | 1 | 33 | Lager-6203-2Rz | 6 |
| 12 | Aandrijfwiel | 1 | 34 | Borgring voor | 3 |
| 13 | Motor | 1 | 35 | Werkbankstandaard 1 | 1 |
| 14 | Zandvat drukplaat | 1 | 36 | Werkbankstandaard 2 | 1 |
| 15 | Schroefmontage-M8×30 | 5 | 37 | Werkbank | 1 |
| 16 | Bout-M10×35 | 4 | 38 | Boogslijpschijf 25 | 1 |
| 17 | Vlakke ring klasse C-10 | 10 | 39 | Boogslijpschijf 40 | 1 |
| 18 | Veerring-10 | 6 | 40 | Boogslijpschijf Beugelmontage | 1 |
| 19 | Vlakke slijpbeugel | 1 | 41 | Lager-608-2Z-S&F | 4 |
| 20 | Vlakke slijpsteunplaat | 1 | 42 | Rubberen wiel 250 | 1 |
| 21 | Grafietplaat | 1 | 43 | Rubberen as | 1 |
| 22 | Steunplaatbeugel | 2 | 44 | Borgring voor | 1 |
| Nee. | Naam | Aantal | Nee. | Naam | Aantal |
| 45 | Lager-6206-2Rz | 2 | 56 | Het handvat | 1 |
| 46 | Spannerbevestigingsplaat | 1 | 57 | Borgmoer-M10 | 1 |
| 47 | Aanpassingsframe vast Bord | 1 | 58 | Schroef-M6×12 | 4 |
| 48 | Aanpassing van het spanwiel Kader | 1 | 59 | Schroef-M6×20 | 3 |
| 49 | Aluminium hoekcode | 1 | 60 | Rechthoekige veer | 1 |
| 50 | Lager-Axk2025+2As | 2 | 61 | Zevensterrengreep | 1 |
| 51 | Spanningsas | 1 | 62 | Schijfmoer ronde vleugel-M10 | 1 |
| 52 | Spanwiel | 1 | 63 | Schroef-M6×10 | 2 |
| 53 | Spanwielhuls | 1 | 64 | Spannerbeschermingsmontage | 1 |
| 54 | Ronde moer-M20×1.5 | 1 | 65 | Spanningsmontage-as | 1 |
| 55 | Schroef-M12×50 | 1 | 66 | Borgmoer-M20 | 1 |
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| UK | REP |
YH CONSULTING LIMITED.
Merk : Vevor
Model : BS282
Categorie : Schuurmachine
