Tipo di prodotto	Levigatrice a nastro
Marca	Vevor
Modello	BS282
Tensione di alimentazione	120 V~ / 220-240 V~ (50/60 Hz)
Potenza motore	1,5 kW
Velocità a vuoto	0 - 2800 giri/min
Dimensioni (L x l x H)	920 x 365 x 520 mm
Materiale di costruzione	Acciaio
Funzioni principali	Levigatura, molatura, affilatura, lucidatura
Accessori inclusi	Asta di estensione, mola rotonda, mola piatta, telaio di affilatura ad arco con ruote da 25 mm e 40 mm, protezione, tavolo, 3 nastri abrasivi
Numero di utensili di molatura	3 serie (ruota, piatto, arco)
Conversione di fase	Monofase a trifase integrata
Alimentazione elettrica	Monofase
Sicurezza	Messa a terra obbligatoria; uso di occhiali, mascherina e guanti protettivi raccomandato
Manutenzione	Pulire regolarmente l'apertura di scarico; conservare in un luogo asciutto e ventilato
Omologazione	FCC Classe B
Paese di origine	Cina (Shanghai)
Utilizzo consigliato	Officina, metallurgia, legno

Domande frequenti - BS282 Vevor

Come tendere il nastro abrasivo sulla levigatrice BS282?

Premere la maniglia di tensione, estendere l'asta di estensione per aumentare la tensione della cinghia, bloccare l'asta di fissaggio, quindi sollevare delicatamente la maniglia di tensione. Assicurarsi che il nastro non sia troppo teso per evitare l'usura.

Qual è la velocità massima della levigatrice?

La velocità a vuoto può raggiungere 2800 giri/min. Tuttavia, durante il rodaggio (primi utilizzi), si consiglia di non superare il 70% della velocità massima, ovvero circa 1960 giri/min.

Posso usare la BS282 per il legno?

Sì, la macchina è adatta per legno, metallo e altri materiali. Utilizzare il nastro abrasivo adatto al materiale. Indossare sempre una mascherina antipolvere P2 per proteggersi dalle particelle fini.

Come cambiare il nastro abrasivo?

Sbloccare la maniglia di tensione per rilasciare la tensione, rimuovere il vecchio nastro, posizionare il nuovo nastro sulle ruote, quindi tendere seguendo la procedura di tensione. Far girare manualmente il nastro per alcuni giri prima di accendere.

Cosa fare in caso di arresto improvviso della macchina?

Spegnere completamente l'alimentazione elettrica per più di 2 minuti, quindi riavviare la macchina. Ciò consente di resettare la protezione elettronica.

L'attrezzatura è adatta per un uso professionale?

Sì, la levigatrice BS282 è progettata per un uso intensivo in officina. La sua costruzione interamente in acciaio e il motore da 1,5 kW offrono una buona durata. Seguire le istruzioni di manutenzione per prolungarne la vita.

Come pulire la levigatrice?

Pulire regolarmente l'apertura di scarico per evitare l'accumulo di polvere. Conservare la macchina in un luogo asciutto e ventilato. Non usare acqua per pulire le parti elettriche.

Quali accessori sono inclusi con la BS282?

La confezione include: la macchina BS282, un'asta di estensione, una mola rotonda, un set di mola piatta, un telaio di affilatura ad arco con due ruote (25 mm e 40 mm), una protezione, un set di tavolo, tre nastri abrasivi e vari utensili di montaggio.

La macchina è conforme agli standard FCC?

Sì, è certificata FCC Classe B. Ciò garantisce che non provochi interferenze dannose in un ambiente residenziale. Seguire le istruzioni per evitare disturbi radio.

Come installare la mola ad arco?

Allentare la maniglia dell'asta di estensione, installare l'asse del supporto della mola ad arco nell'asta di estensione e bloccare la maniglia. Selezionare la ruota da 25 mm o 40 mm e montarla sul supporto. Non utilizzare a velocità elevata prolungata per evitare il surriscaldamento.

MANUALE UTENTE BS282 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul prodotto.

Prima di tutto, grazie per aver acquistato la smerigliatrice a nastro VEVOR. Per utilizzare in sicurezza, efficacemente e abilmente le varie prestazioni e i metodi operativi della macchina, comprendere completamente la struttura, la funzione e il metodo di manutenzione di ogni parte della macchina, è necessario leggere attentamente le istruzioni prima dell'uso.

Poiché siamo impegnati nel miglioramento continuo della smerigliatrice a nastro levigatrice, le informazioni fornite dalla nostra azienda sono soggette a modifiche senza preavviso.

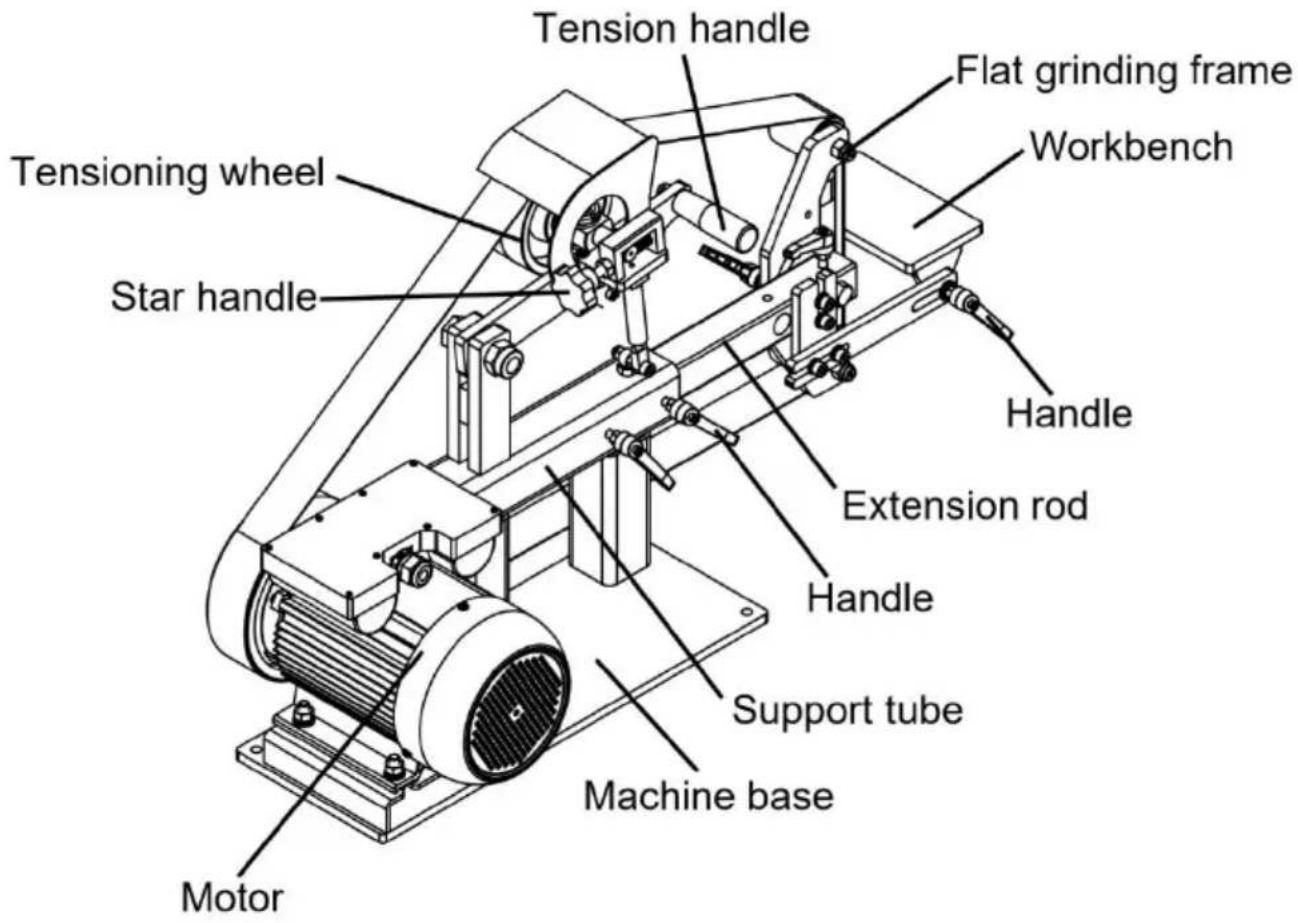

DESCRIZIONE DEL PRODOTTO

Questa smerigliatrice a nastro nuova di zecca è una macchina ideale per la rimozione di materiale, profilatura, maniglie e finitura, satinata o a specchio. È costruita interamente in acciaio e il telaio in acciaio è saldato in tutti i giunti, rendendo questa smerigliatrice molto solida e con un controllo preciso del nastro.

Inoltre, funziona in modo fluido e il monitoraggio è molto stabile, quindi non farà molto rumore. Il motore convertirà la fase 1 in fase 3, consentendo un controllo eccellente quando si eseguono lavori di dettaglio e

riduzione del calore dopo che le lame sono state trattate

termicamente. Questa smerigliatrice ha le ruote inattive, il motore e il motore in linea.

È necessario rispettare alcune precauzioni di sicurezza quando si utilizza l'attrezzatura. Per prevenire lesioni e danni, è necessario leggere sempre attentamente questo manuale operativo con attenzione.

Questo manuale deve essere conservato in un luogo sicuro così che le informazioni che contiene siano sempre disponibili. Questo manuale operativo deve

Questo manuale deve essere conservato in un luogo sicuro, così che le informazioni che contiene siano sempre disponibili. Questo manuale operativo deve

trasferita a qualcun altro.

Non accettiamo alcuna responsabilità per

incidenti o danni derivanti dal fatto di

ignorare questo manuale e il sicurezza

istruzioni.

CONTROLLI AL DISIMBALLO

Ogni macinacaffè è stato sottoposto a rigorosi test di fabbrica prima di lasciare la fabbrica. Dopo aver disimballato il macinacaffè, si prega di eseguire i seguenti controlli:

1. Se il prodotto è danneggiato.
2. Se il modello, i parametri e il valore di alimentazione della macchina sono coerenti con il tuo ordine.
3. Se riscontri omissioni o danni, contatta il tuo fornitore il prima possibile.

PARAMETRI DEL DISPOSITIVO

M odello :	BS
M ot o r :	120 V~ / 1,5 kW	22 0 ~ 240 V / 1 .
Velocità a vuoto :	0 ~ 280 0 r /	0 ~ 280 0 r / m
Cintura linea	32	32
Cintura :	8 2 * 2	8 2 * 2
Pacchetto :	Di legno scatola	Di legno scatola
M acchina	920*365*520mm	920*365*520mm
3 set di utensili per la rettifica :	1 × Rettifica rotonda Ruota 1× Piatto Macinare	1 × Rettifica rotonda Ruota 1× Piatto Macinare

NO .	Articolo	Quantità
1	BS 282 M acchina	1
2	Estensione asta	1
3	Rettifica rotonda ruota	1
4	Piatto gruppo di rettifica	1
5	Arco gr in d ing telaio	1
6	Arco gr in d ing ruota - 2 5 m m	1
7	Arco gr in d ing ruota - 4 0 m m	1
8	G u a r d	1
9	Banco da lavoro montaggio	1
1 0	Gruppomaniglia di tensione	1
1 1	Maniglia	1
1 2	Rondella	1
1 3	Cuscinetti a molla	1
14	Nastro abrasivo (non mostrato)	3

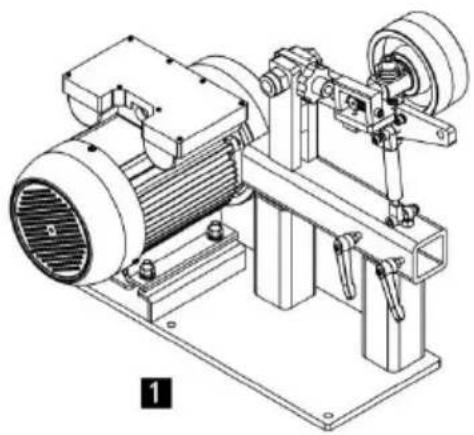

1. Posizionare il dispositivo su un banco da lavoro o sul pavimento.

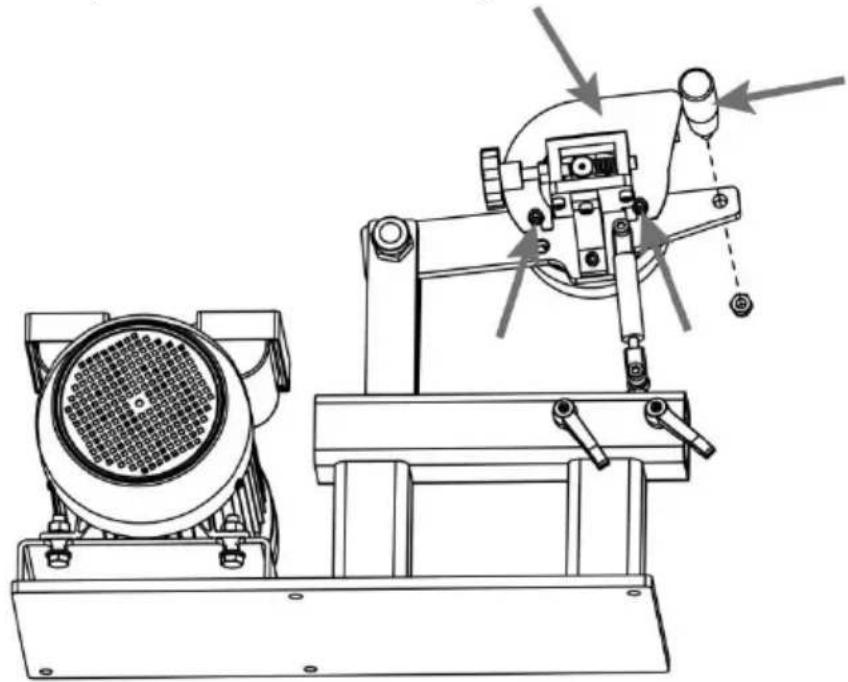

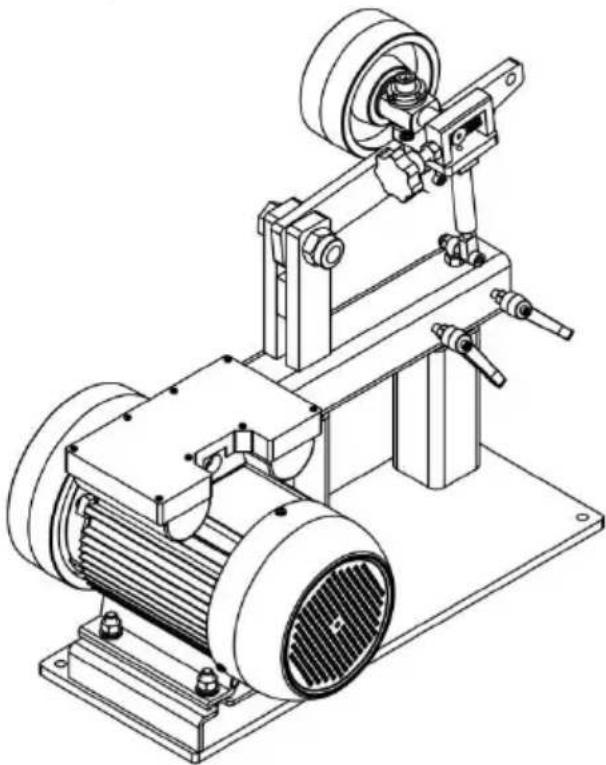

1. Installare la protezione e la maniglia di tensionamento.

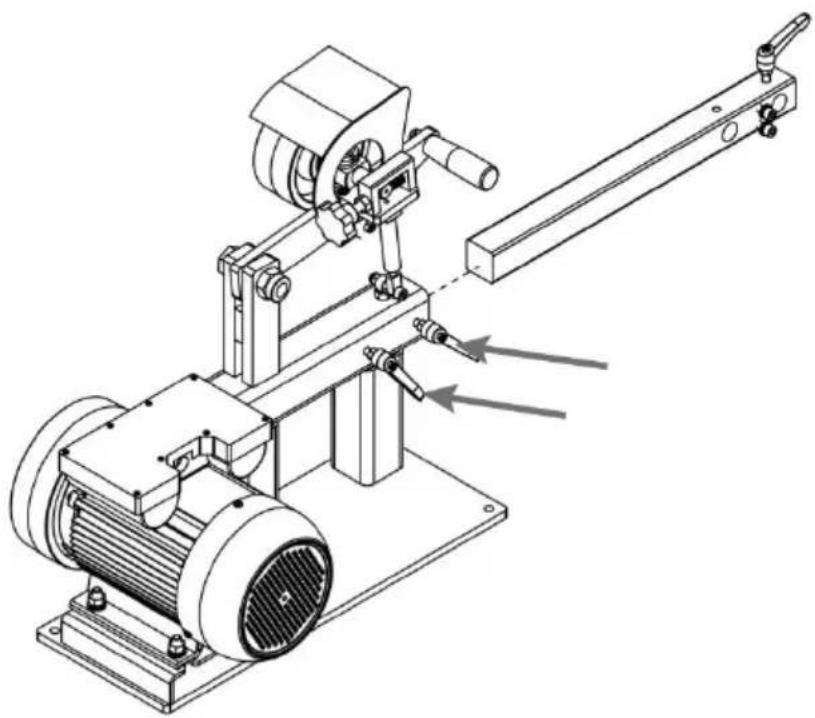

1. Allentare la maniglia sul tubo di supporto e inserire l'asta di prolunga nel tubo di supporto.

1. Installare i componenti corrispondenti:

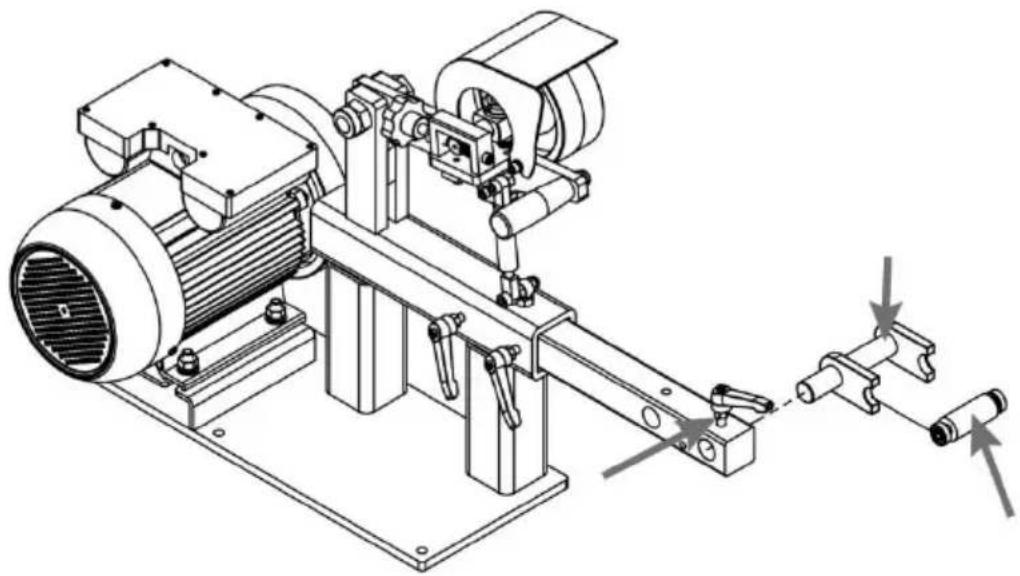

a) Gruppo mola ad arco

i. Allentare la maniglia sull'asta di prolunga, installare l'asse della staffa della mola ad arco nell'asta di prolunga e bloccare la maniglia;

ii. Selezionare una mola ad arco da 25 mm o 40 mm e installarla nella staffa della mola ad arco.

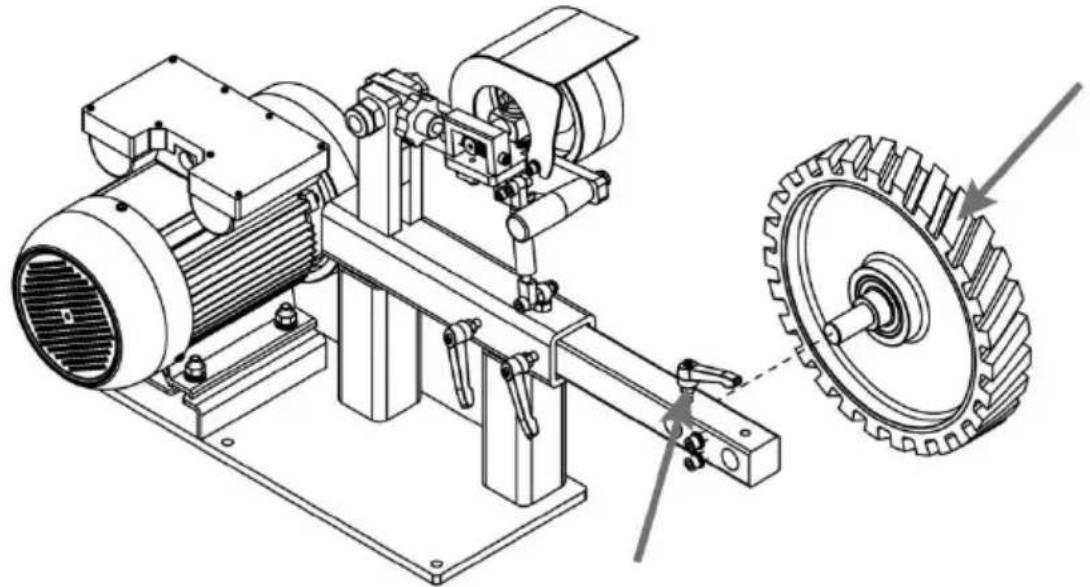

b) Gruppo mola circolare

i. Allentare la maniglia sull'asta di prolunga. Installare l'albero della mola rotonda nel foro dell'asta di prolunga e bloccare la maniglia.

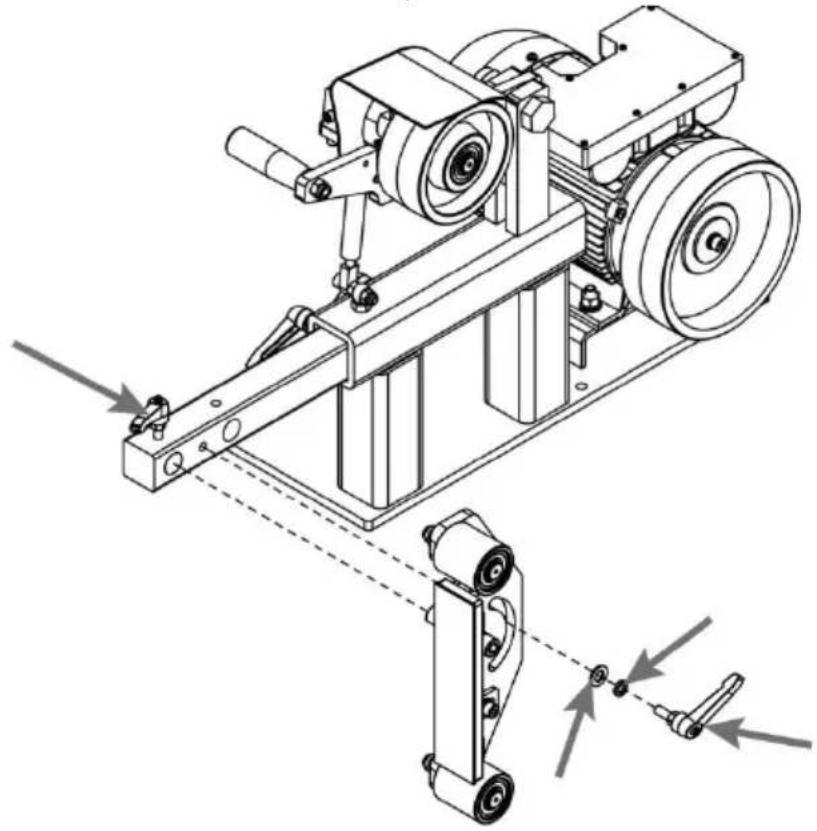

c) Gruppo mola piana

i. Allentare la maniglia sull'asta di prolunga, installare il gruppo mola piatta nell'asta di prolunga e bloccare la maniglia. Installare la rettifica piana.

Maniglia della ruota e rondelle nella posizione mostrata nel diagramma e bloccarlo.

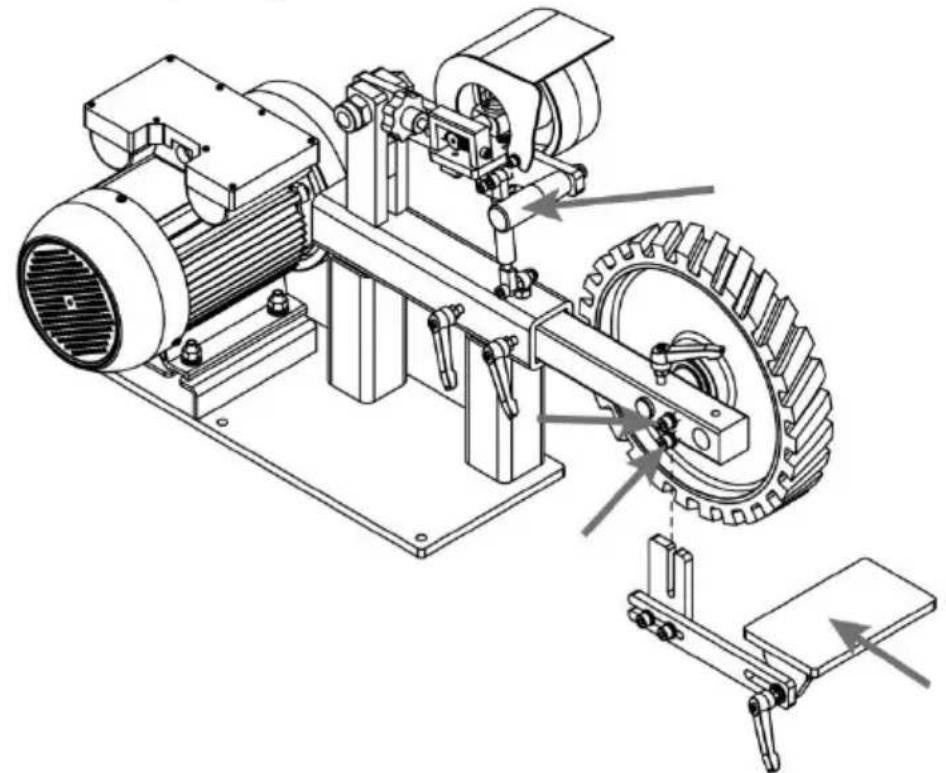

1. Installare il gruppo tavolo sull'estensione asta e serrare le viti di bloccaggio.
2. Premere verso il basso la maniglia di tensione, installare la cintura di sabbia, regolare la lunghezza dell'estensione dell'asta alla tensione appropriata e bloccare la maniglia dell'asta di prolunga.

1. Muovere la macchina quando è accesa in modo da poter utilizzare facilmente la maniglia a stella per regolare la posizione del nastro abrasivo ed evitare che si usuri o si esaurisca.

1. In base ai diversi tipi di rettifica, l'utente può scegliere tra tre diverse mole. i. Per prima cosa bisogna inserire l'asta mobile della mola, appendendola alla cinghia e comprimendo la molla. ii. In secondo luogo, è necessario tirare l'asta mobile alla massima lunghezza. iii. Infine, bloccare la maniglia e sollevare delicatamente la barra di pressione.
2. L'utente deve girare manualmente la cinghia per alcuni giri, quindi l'alimentazione può essere commutata su acceso. È possibile regolare leggermente la manopola per impedire alla ruota di deviare.

Attenzione! Le mole ad arco non sono adatte al funzionamento ad alta velocità per lunghi periodi.

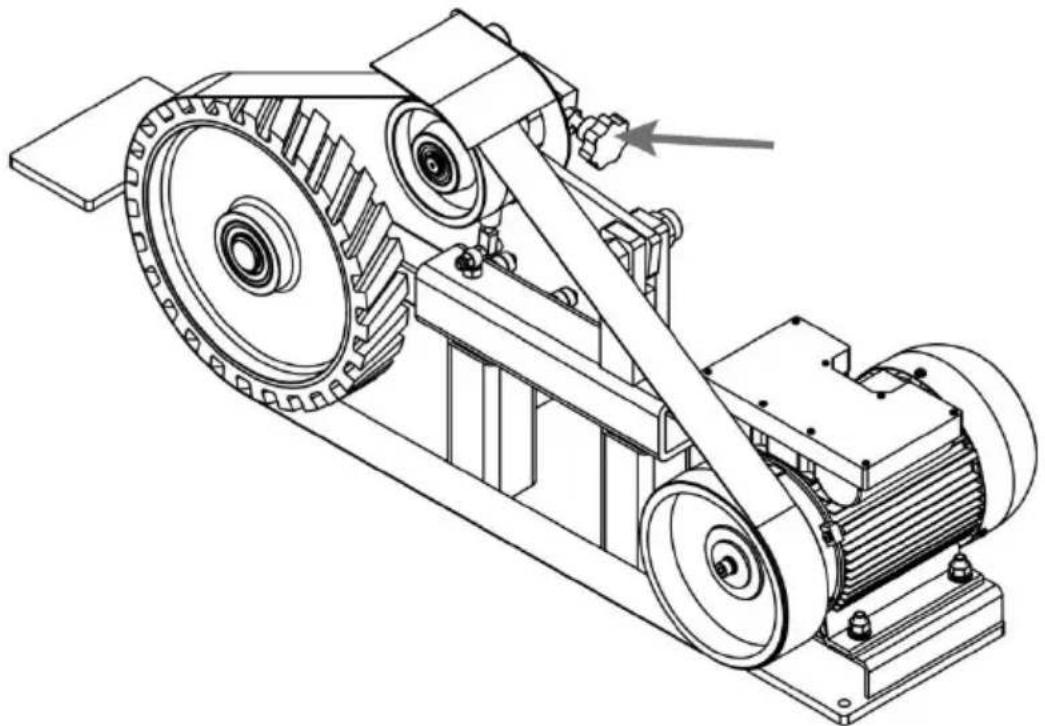

1. di trasmissione: in genere la tensione è insufficiente; premere la maniglia di tensione, estendere l'asta di prolunga per aumentare la tensione della cinghia, bloccare il tirante e sollevare delicatamente la maniglia di tensione.
2. Spegnimento improvviso durante l'uso: spegnere completamente l'alimentazione per più di 2 minuti, quindi riavviarla.
3. Quando il motore è surriscaldato: se il motore si surriscalda durante l'uso, è un fenomeno normale, l'aumento della temperatura al di sotto di 80 gradi Celsius non ha alcun effetto sul motore, quando l'aumento della temperatura del motore supera 80 gradi Celsius, fermarsi per un periodo di tempo e continuare a utilizzare il motore dopo che si è raffreddato.
4. Limitazione della velocità di sovraccarico: in caso di sovraccarico, la velocità della macchina sarà

ridotta per evitare che l'interruttore automatico scatti e, quando il carico torna alla normalità, la velocità della macchina verrà ripristinata.

1. La rettificatrice a nastro appartiene ai macchinari ad alta velocità lineare, è necessario prestare attenzione alla sicurezza durante l'uso, non toccare il nastro abrasivo in funzione e il gruppo ruote con le mani e indossare occhiali e maschere protettive durante l'uso, in modo da non causare danni al corpo umano causati da scintille e polvere.

protettive durante l'uso, in modo da non causare danni al corpo umano causati da scintille e polvere.

1. Questa macchina non deve essere messa a terra con acqua, ed è facile che entri acqua nella scatola di controllo elettrico, causando potenziali rischi per la sicurezza come perdite e bruciando perfino la scheda madre del controllo elettronico.
2. Quando si utilizza la levigatura e la lucidatura meccanica, non usare troppa forza perché potrebbe facilmente far bloccare il motore a causa della decelerazione istantanea e danneggiare anche la cinghia abrasiva, causando la formazione di crepe sull'interfaccia della cinghia abrasiva, che potrebbe persino rompersi e volare via, ferendo le persone.
3. La macchina deve essere dotata di una messa a terra affidabile per evitare scosse elettriche.
4. La rettifica del metallo viene effettuata dopo che la cinghia è in funzione.
5. La mola piana della macchina e la mola di regolazione della deviazione, il nuovo cuscinetto interno deve essere rodato, il nuovo cuscinetto verrà riscaldato, non far funzionare alla massima velocità per un lungo periodo durante il periodo di rodaggio, è possibile guidare fino al 70% della velocità massima, in genere 1-2 mesi di rodaggio.
6. Questa macchina è dotata di parti in acciaio di precisione, che devono essere conservate in un luogo asciutto e ventilato e non devono essere utilizzate in ambienti umidi.

Attenzione! È necessario rispettare le seguenti misure di sicurezza di base per evitare scosse elettriche, lesioni e pericolo di incendio quando si utilizzano utensili elettrici. Leggere e rispettare queste istruzioni prima di iniziare a utilizzare qualsiasi utensile. Queste istruzioni devono essere conservate in un luogo sicuro.

-- L'apparecchiatura non deve mai essere utilizzata in ambienti in cui è presente un'atmosfera esplosiva. Evitare che il cavo tocchi parti del corpo. -- Utilizzare solo il cavo di prolunga omologato per l'uso nell'area di lavoro. -- Non forzare la macchina per lavori non adatti, ad esempio levigatura grossolana, spazzolatura, ecc. In caso contrario, si potrebbero verificare pericoli e danni. -- Utilizzare solo parti di ricambio identiche durante la manutenzione. In caso contrario, non è possibile garantire un funzionamento privo di rischi.

La velocità consentita degli accessori deve essere almeno la stessa della velocità massima della macchina. In alternativa, potrebbero rompersi o incrinarsi quando la loro velocità di funzionamento supera quella consentita dalla macchina. Non utilizzare accessori danneggiati. Prima dell'uso, controllare sempre se gli accessori sono intaccati o incrinati. Ad esempio, per il tampone di levigatura verificare che la piastra di supporto non sia incrinata. Assicurarsi che non ci siano fessure nell'area di rotazione della macchina e che la macchina funzioni alla massima velocità per un minuto, in modo da testare completamente gli accessori. Pulire regolarmente la porta di scarico della macchina. Durante il lavoro, tenere saldamente la macchina con entrambe le mani per garantire un funzionamento sicuro. Si consiglia di indossare sempre guanti e occhiali di sicurezza industriali e lavorare con la LEVIGATRICE A NASTRO. È obbligatorio indossare abiti attillati. Tenere sempre conto della coppia di reazione. Indossare la maschera di protezione P2 per proteggersi dalle polveri pericolose e scegliere un pulitore ad aspirazione adatto.

ETICHETTE SULL'UTENSILE (SE PRESENTI)

V	Volt	Hz	Lui r tz
~	Alternativo	O	Cosa
NO	Nessun carico velocità	/ m in O m	Rivoluzioni o r eci r ocat i on al

Per la tua sicurezza personale,

PRIMA DELL'USO

LEGGERE e COMPRENDERE

Conservare queste istruzioni per riferimento futuro

Per la vostra sicurezza personale, LEGGERE e COMPRENDERE

prima dell'uso. Indossare sempre protezioni auricolari con questo attrezzo

Questo

Sempre

Attrezzo

Indossare protezioni per gli occhi

Con

Sempre Attrezzo

Indossare un respiratore

FCC Information:

FCC ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi

interferenza ricevuta, comprese le

interferenze che possono causare un funzionamento

indesiderato.

AVVERTIMENTO: Cambiamenti o modifiche a

questo prodotto non espressamente approvati dal

responsabile della conformità potrebbero invalidare

l'autorità dell'utente a

utilizzare il prodotto.

Nota: questo prodotto è stato testato

e trovato conforme

ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa

interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente o a un circuito diverso da quello a cui è connesso il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Smaltimento corretto:

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo che mostra un bidone della spazzatura barrato indica che il prodotto richiede una raccolta separata dei rifiuti nell'Unione europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati con questo

simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

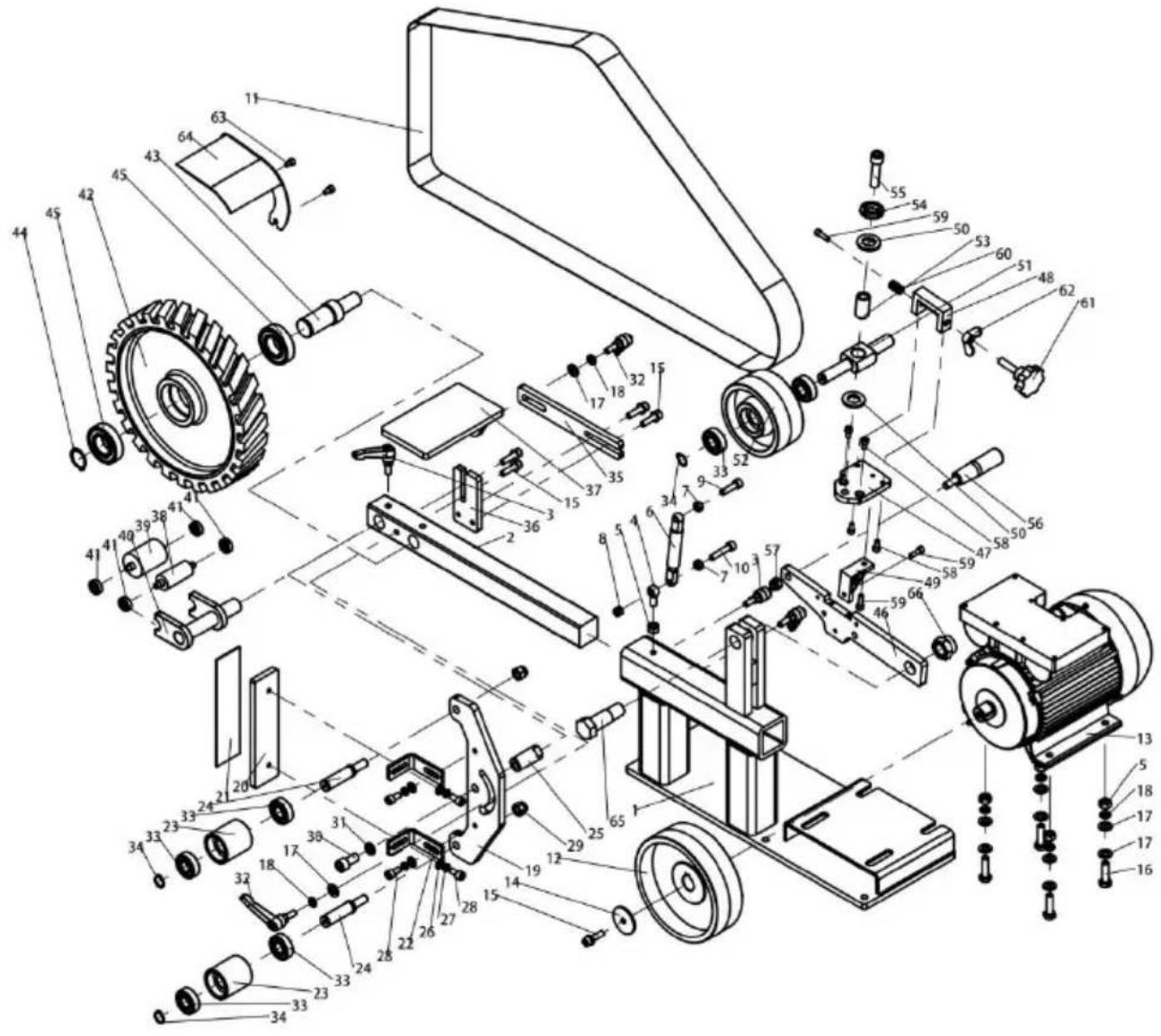

NO.	Nome	Quantità	NO.	Nome	Quantità
1	Base	1	23	Mola abrasiva piatta	2
2	Asta di supporto	1	24	Albero per mola piatta	2
3	Gruppo maniglia di bloccaggio	3	25	Mola abrasiva piatta Albero di montaggio	1
4	Bullone-M10×30	1	26	Rondella piatta grado C	4
5	Dado-M10	5	27	Rondella elastica-8	4
6	Molla a gas compress	1	28	Vite-M8×16	4
7	Dado-M8	2	29	Controdado-M12	2
8	Controdado-M8	1	30	Vite-M12×25	1
9	Vite-M8×30	1	31	Rondella elastica-12	1
10	Vite-M8×40	1	32	Maniglia di bloccaggio Assemblaggio-M10*30	2
11	Cintura di sabbia	1	33	Cuscinetto-6203-2Rz	6
12	Ruota motrice	1	34	Anello di ritegno per	3
13	Motore	1	35	Banco da lavoro ch Sta	1
14	Piastra di pressione d barile di sabbia	1	36	Supporto per banco da lavoro 2	1
15	Gruppo viti-M8×30	5	37	Banco da lavoro	1
16	Bullone-M10×35	4	38	Mola ad arco 25	1
17	Rondella piatta grado C-10	10	39	Mola ad arco 40	1
18	Rondella elastica-10	6	40	Mola ad arco Gruppo staffa	1
19	Staffa di rettifica piatta	1	41	Cuscinetto-608-2Z-S&F	4
20	Piastra di supporto pe rettifica piana	1	42	Ruota in gomma 250	1
21	Piastra di grafite	1	43	Assale in gomma	1
22	Staffa per piastra di supporto	2	44	Anello di ritegno per	1

NO.	Nome	Qua nità	NO.	Nome	Qua nità
45	Cuscinetto-6206-2Rz	2	56	La maniglia	1
46	Piastra di fissaggio del tenditore	1	57	Controdado-M10	1
47	Telaio di regolazione fiss Piatto	1	58	Vite-M6×12	4
48	Regolazione della ruota tensione Telaio	1	59	Vite-M6×20	3
49	Codice angolare in allumi	1	60	Molla rettangolare	1
50	Cuscinetto-Axk2025+2As	2	61	Maniglia a sette stelle	1
51	Asse di tensione	1	62	Dado a disco tondo a ala-M10	1
52	Ruota di tensionamento	1	63	Vite-M6×10	2
53	Manicotto della ruota d tensionamento	1	64	Gruppo di protezione de tenditore	1
54	Dado tondo-M20×1,5	1	65	Albero di assemblaggio d tensione	1
55	Vite-M12×50	1	66	Controdado-M20	1
