| Produkttyp | Bandschleifmaschine |
| Marke | Vevor |
| Modell | BS282 |
| Versorgungsspannung | 120 V~ / 220-240 V~ (50/60 Hz) |
| Motorleistung | 1,5 kW |
| Leerlaufdrehzahl | 0 - 2800 U/min |
| Abmessungen (L x B x H) | 920 x 365 x 520 mm |
| Baumaterial | Stahl |
| Hauptfunktionen | Schleifen, Schärfen, Polieren |
| Enthaltenes Zubehör | Verlängerungsstange, runder Schleifstein, flacher Schleifstein, Bogen-Schärfrahm mit Rädern 25 mm und 40 mm, Schutz, Tisch, 3 Schleifbänder |
| Anzahl der Schleifwerkzeuge | 3 Sätze (Rad, flach, Bogen) |
| Phasenumwandlung | Einphasig zu Dreiphasig integriert |
| Stromversorgung | Einphasig |
| Sicherheit | Erdung erforderlich; Tragen von Schutzbrille, Maske und Schutzhandschuhen empfohlen |
| Wartung | Reinigen Sie regelmäßig die Austrittsöffnung; an einem trockenen und belüfteten Ort lagern |
| Zulassung | FCC Klasse B |
| Herkunftsland | China (Shanghai) |
| Empfohlene Verwendung | Werkstatt, Metallverarbeitung, Holz |
Häufig gestellte Fragen - BS282 Vevor
Benutzerfragen zu BS282 Vevor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schleifmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch BS282 - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BS282 von der Marke Vevor.
BEDIENUNGSANLEITUNG BS282 Vevor
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.
| Erste von allen, danke du für oder Kauf des VEV ODER Gürtel der Serie Schleifmaschine s a n d e r. Um Zu sicher, effektiv und gekonnt Meister Die verschiedene Leistungen und Betriebsmethoden des Maschine, voll verstehen Die Struktur, Funktion und Wartung Methode von jeder Teil von Die Maschine, müssen Sie lesen Sie Anleitungen sorgfältig durch vor es verwenden. Weil wir sind engagiert Zu Die kontinuierli che Verbesserung der Bandschleifer, der Information bereitgestellt von Ihnen Das Unternehmen unterliegt Änderungen ohne vorherige Ankündigung. |

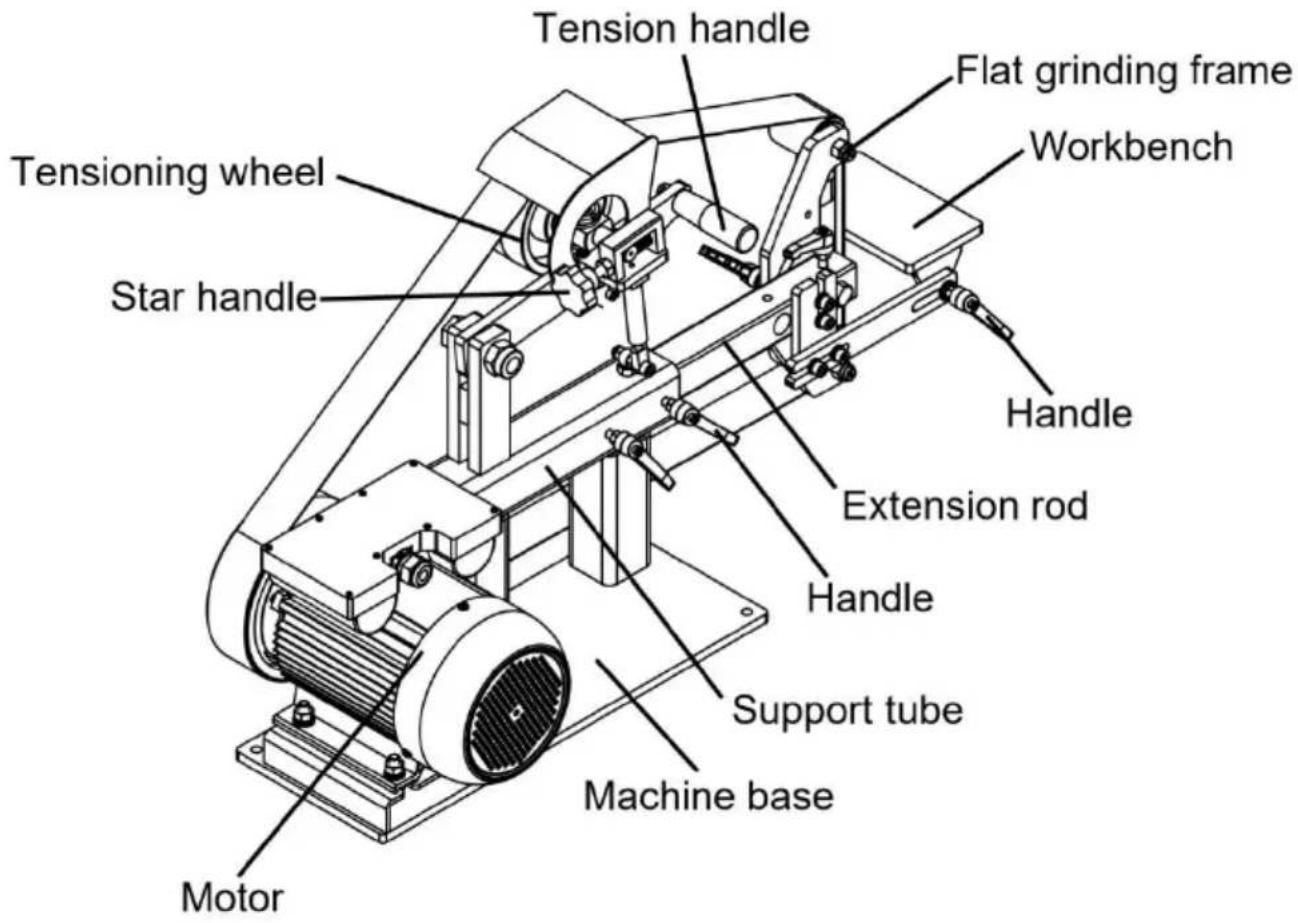

PRODUKTBESCHREIBUNG
| Das brandneuer Gürtel eine ideale MaschineGriffeEs istrahmendas s a nder sehr solide und präzise | Schleifmaschine für Lager und die Arbeit beenden,alle StahlBau und alle überhaupt verschweißt | Maschine Entfernen, Satin oder Spiegel oder FinishStahl beitreten t sGürtel Kontrolle. |
| Außerdem , Es läuft glatt Und Die Verfolgung Ist sehr stabil Also Es werde nicht machen viel Lärm. Der fahren wird konvertieren 1 P hase in t o 3 - phasig , ermöglicht für große Kontrolle beim Detail Arbeit und Wärmereduzierung nach den Klingen werden wärmebehandelt . Das Schleifmaschine h als t o p von ihm Linie Leerlauf r s Räder , Motor & fahren . |
| Du muss halten Sie sich an bestimmte Sicherheit Vorsichtsmaßnahmen bei der Verwendung des Ausrüstung . Um verhindern Verletzungen und Schäden durch auftreten , Sie muss immer durchlesen Das Betrieb Lesen Sie das Handbuch sorgfältig durch . |
Das Handbuch muss an einem sicheren Ort aufbewahrt werden, damit
die darin enthaltenen Informationen immer
verfügbar sind. Die Bedienungsanleitung muss
die Ausrüstung begleiten, wenn sie
an jemand anderen übergeben wird.
Wir übernehmen keine Haftung für Unfälle
oder Schäden, die durch das Ignorieren dieses
Handbuchs und der Sicherheitsanweisungen entstehen.
AUSPACKEN UND PRÜFUNG
Jede Mühle wird vor Verlassen des Werks strengen Tests unterzogen. Führen Sie nach dem Auspacken der Mühle bitte die folgenden Inspektionsschritte durch:
- Ob das Produkt beschädigt ist.
- Ob das Modell, die Parameter und der Stromversorgungswert der Maschine
mit Ihrer Bestellung übereinstimmen.
- Sollten Sie Mängel oder Schäden feststellen, wenden Sie sich bitte umgehend an Ihren Lieferanten.
GERÄTEPARAMETER
| Modell : | B | |
| Motor : | 120 V~ / 1,5 k60 Hz | 22 0 ~ 240 V /1W 5 2H |
| Leerlaufdrehzahl : | 0 ~ 280 0 U | 0 ~ 280 0 |
| Gürtel Linie | 3 | 3 |
| Gürtel : | 8 2 * | 8 |
| Paket : | Holz | Holz |
| Maschine Größe : | 920*365*520 | 920*365*520 |
| 3 Sätze von Schleifwerkzeugen : | 1 × Rundschleifen Rad1× Wohnung Schleifen | 1 × Rundschleifen Rad1× Wohnung Schleifen |
| NEIN . | Artikel | Menge |
| 1 | BS 282 Maschine | 1 |
| 2 | Verlängerung r od | 1 |
| 3 | Rundschleifen Rad | 1 |
| 4 | Wohnung Schleifbaugruppe | 1 |
| 5 | A r c Schleifen rahmen | 1 |
| 6 | A r c Schleifen Rad - 2 5 mm | 1 |
| 7 | A r c Schleifen Rad - 4 0 mm | 1 |
| 8 | Bewachen | 1 |
| 9 | Werkbank Montage | 1 |
| 1 0 | Spanngriffbaugruppe | 1 |
| 1 1 | Handhaben | 1 |
| 1 2 | Waschmaschine | 1 |
| 1 3 | Federpolster | 1 |
| 14 | Schleifband (nicht abgebildet) | 3 |

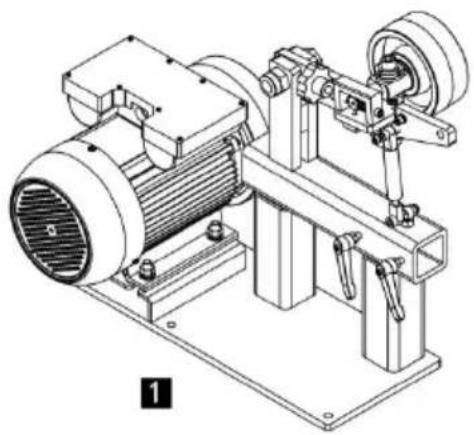

- Platzieren Sie das Gerät auf einer Werkbank.
oder flach
oder flach

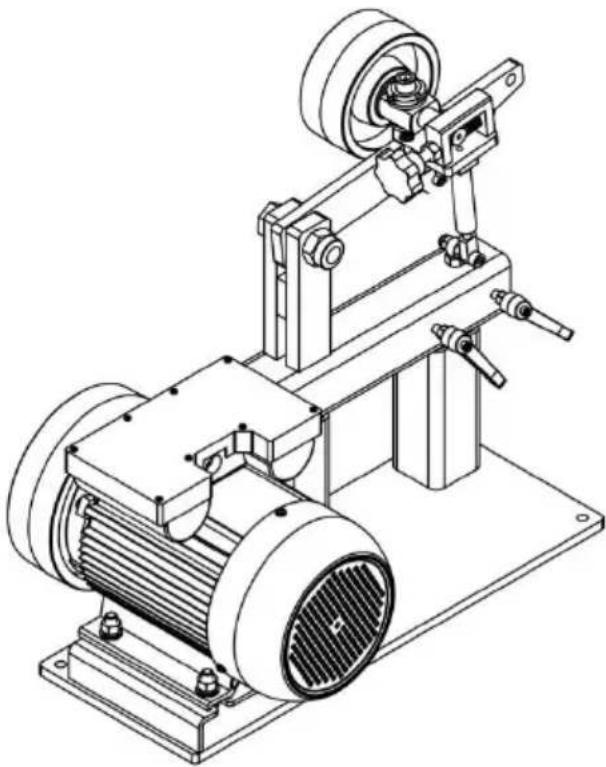

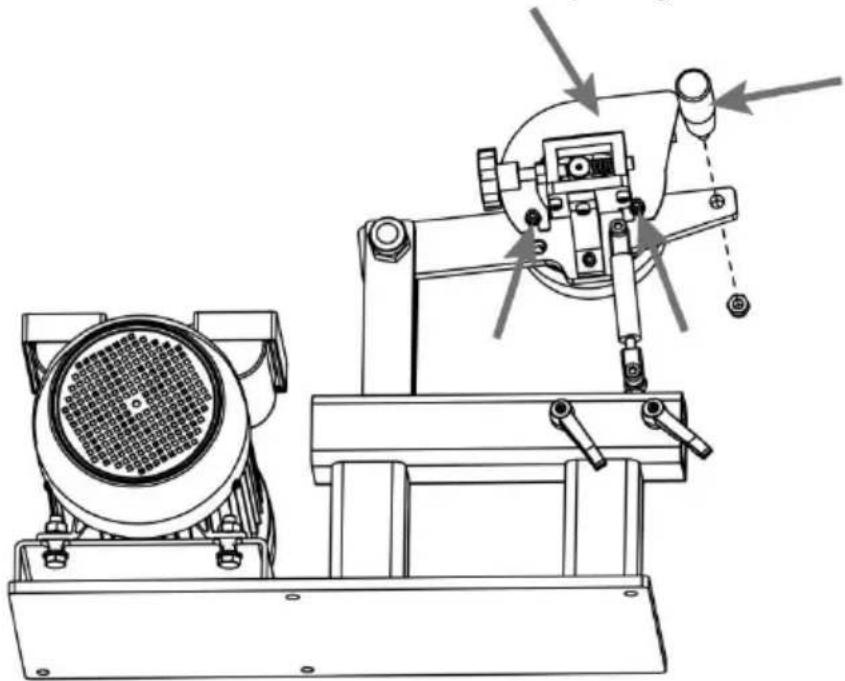

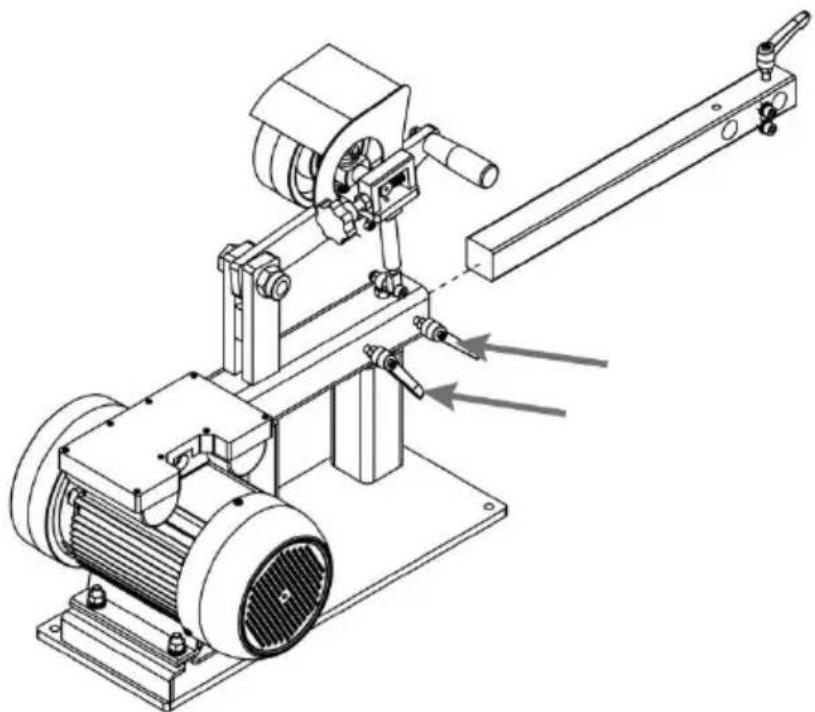

- Installieren Sie den Schutz und den Spanngriff.
- Lösen Sie den Griff am Stützrohr und stecken Sie die Verlängerungsstange in das Stützrohr.
- Installieren Sie die entsprechenden Komponenten:
a) Lichtbogenschleifscheibenbaugruppe

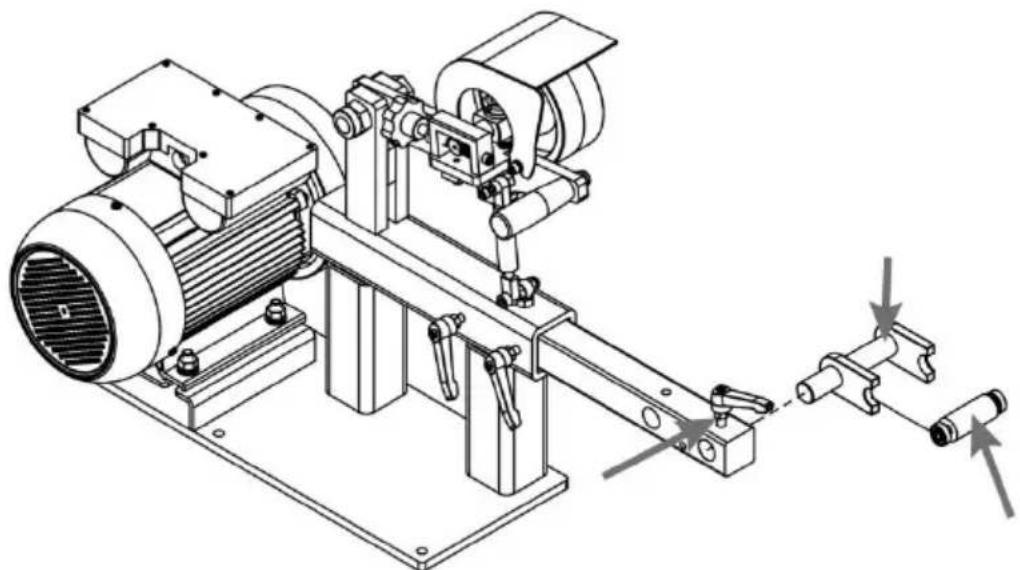

i. Lösen Sie den Griff an der Verlängerungsstange, installieren Sie die Achse der Bogenschleifscheibenhalterung in der Verlängerungsstange und verriegeln Sie den Griff.
ii. Wählen Sie eine 25-mm- oder 40-mm-Bogenschleifscheibe und installieren Sie sie in der Bogenschleifscheibenhalterung.

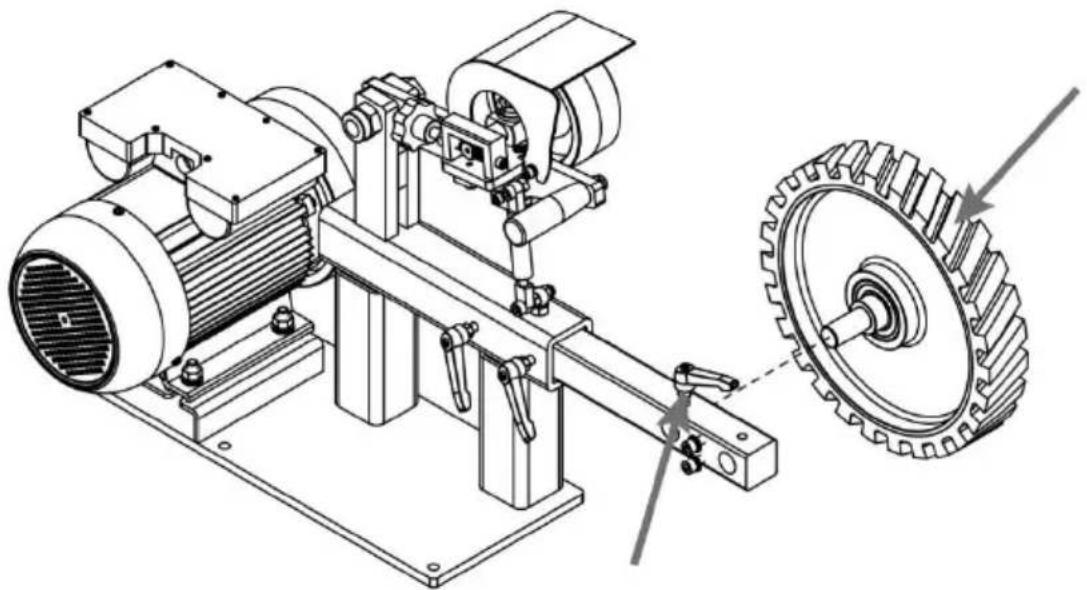

b) Runde Schleifscheibenbaugruppe
i. Lösen Sie den Griff an der Verlängerungsstange. Installieren Sie die Welle der runden Schleifscheibe in das Loch der Verlängerungsstange und verriegeln Sie den Griff.

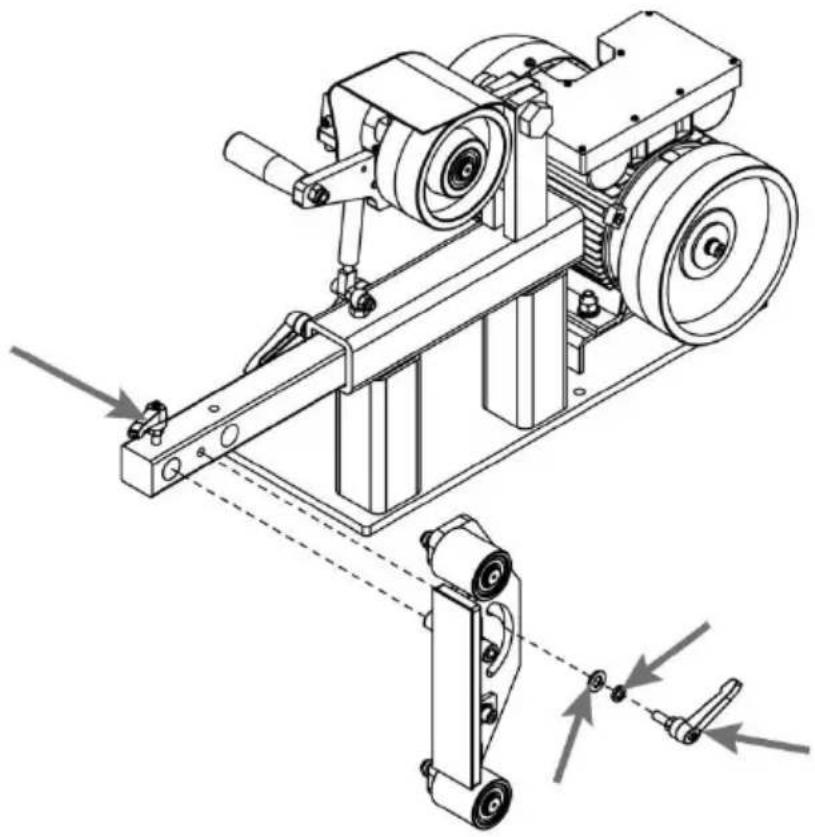

c) Flachschleifscheibenbaugruppe
i. Lösen Sie den Griff an der Verlängerungsstange. Installieren Sie die flache Schleifscheibenbaugruppe in der Verlängerungsstange und verriegeln Sie den Griff. Installieren Sie die Flachschleifmaschine.
Radgriff und Unterlegscheiben in die im Diagramm gezeigte Position bringen und verriegeln.

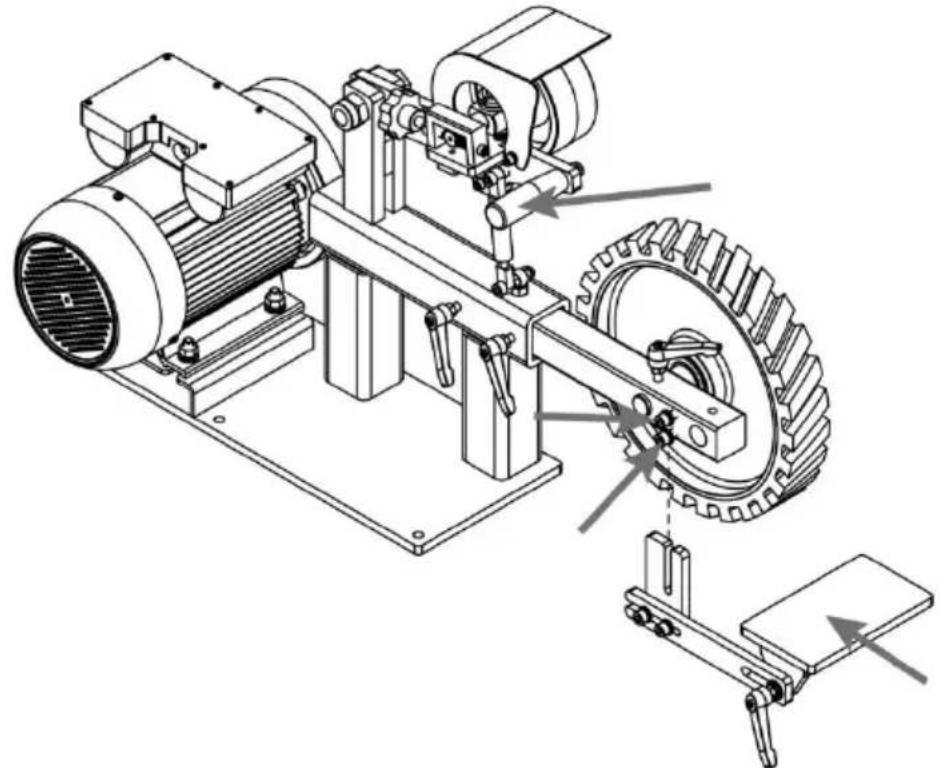

- Montieren Sie die Tischbaugruppe an der Verlängerungsstange und ziehen Sie die Feststellschrauben fest.
- Drücken Sie den Spanngriff nach unten, installieren Sie das Schleifband, passen Sie die Länge der Verlängerungsstange an, stellen Sie die Stange auf die entsprechende Spannung ein und verriegeln Sie den Griff der Verlängerungsstange.
- Beim Einschalten der Maschine den Jog-On-Schalter betätigen, damit die Position des Schleifbandes bequem mit dem Sterngriff eingestellt werden kann und so ein Abweichen oder Auslaufen des Schleifbandes verhindert wird.
- Je nach Schleifart kann der Benutzer zwischen drei verschiedenen Schleifscheiben wählen.
i. Zuerst müssen Sie die bewegliche Stange der Schleifscheibe einsetzen, die das Band hält, und die Feder zusammendrücken.
ii. Zweitens müssen Sie die bewegliche Stange mit maximaler Länge ziehen.
iii. Verriegeln Sie abschließend den Griff und heben Sie die Druckstange vorsichtig an.
- Der Benutzer muss den Riemen manuell einige Runden drehen, dann kann die Stromversorgung eingeschaltet werden. Damit das Rad nicht abweicht, können Sie den Knopf leicht verstellen.
Achtung! Lichtbogenschleifscheiben sind nicht für den Dauerbetrieb mit hoher Drehzahl geeignet.

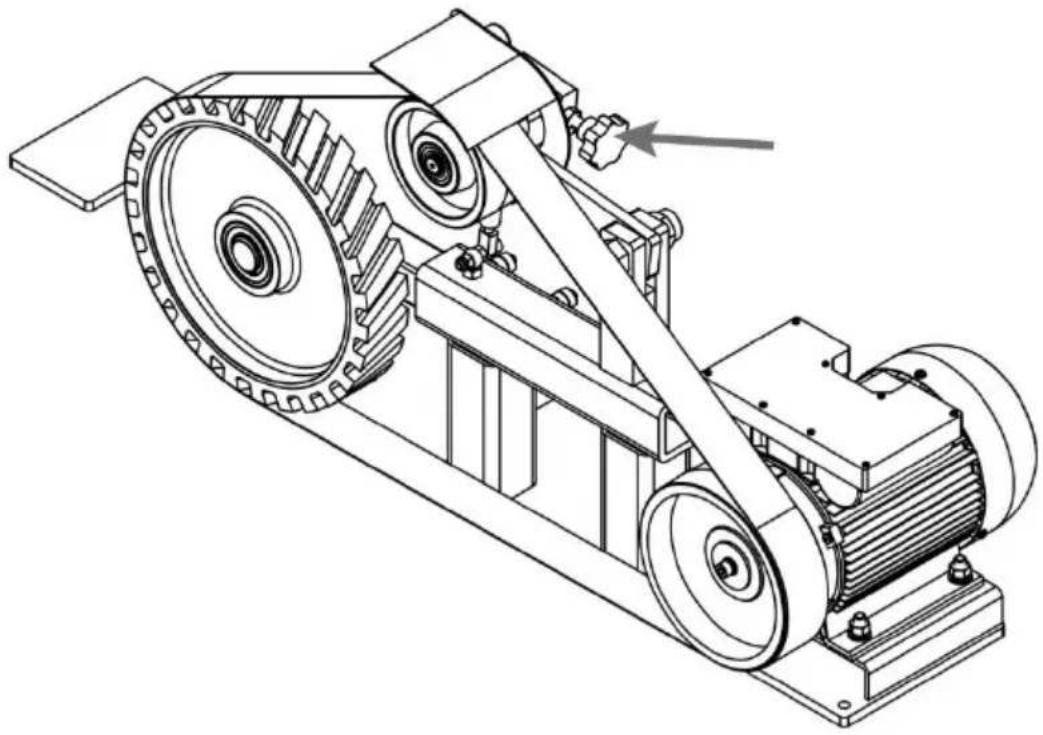

- Schleifbandlauffehler: Im Allgemeinen ist die Spannung unzureichend. Drücken Sie den Spanngriff nach unten, ziehen Sie die Verlängerungsstange heraus, um die
Bandspannung zu erhöhen, verriegeln Sie die Spurstange und heben Sie den Spanngriff vorsichtig an.
- Plötzliches Herunterfahren während des Gebrauchs: Schalten Sie die Stromversorgung für mehr als 2 Minuten vollständig aus und starten Sie sie dann.
- Wenn der Motor überhitzt: Wenn sich der Motor während des Betriebs erwärmt, ist dies ein normales Phänomen. Ein Temperaturanstieg unter 80 Grad Celsius hat keine Auswirkungen auf den Motor. Wenn der Temperaturanstieg des Motors 80 Grad Celsius übersteigt, unterbrechen Sie den Betrieb bitte für eine gewisse Zeit und verwenden Sie den Motor weiter, nachdem er abgekühlt ist.
- Überlastungsgeschwindigkeitsbegrenzung: Bei Überlastung wird die Geschwindigkeit der Maschine
reduziert, um ein Auslösen des Leistungsschalters zu verhindern. Wenn die Last wieder den Normalwert erreicht, wird die Geschwindigkeit der Maschine wiederhergestellt.
- Die Bandschleifmaschine gehört zu den Maschinen mit hoher Lineargeschwindigkeit. Achten Sie bei der Verwendung auf die Sicherheit. Berühren Sie das laufende Schleifband und den Räderzug nicht mit Ihren Händen und tragen Sie bei der Verwendung eine Schutzbrille und eine Maske, um den menschlichen Körper nicht durch Staub zu schädigen.
- Diese Maschine darf nicht mit Wasser gemahlen werden, und es ist leicht, dass Wasser in den elektrischen Schaltkasten eindringt, was zu potenziellen Sicherheitsrisiken wie Leckagen führt und sogar das Verbrennen der Hauptplatine der elektronischen Steuerung verursachen kann.
- Wenden Sie beim mechanischen Schleifen und Polieren nicht zu viel Kraft an, sonst kann der Motor aufgrund der plötzlichen Verzögerung leicht blockiert werden und das Schleifband beschädigt werden, sodass an der Schnittstelle des Schleifbandes Risse entstehen und es sogar brechen und herausfliegen und Menschen verletzen kann.
- Die Maschine muss zuverlässig geerdet sein, um einen Stromschlag zu vermeiden.
- Das Metallschleifen erfolgt, nachdem das Band läuft.
- Die flache Schleifscheibe und das Abweichungseinstellrad der Maschine, das neue Lager im Inneren muss eingefahren werden, das neue Lager wird erhitzt, laufen während der Einfahrzeit nicht für längere Zeit mit der Höchstgeschwindigkeit, Sie
können mit 70 % der Höchstgeschwindigkeit fahren, in der Regel dauert die Einfahrzeit 1–2 Monate.
- Diese Maschine verfügt über Präzisionsstahlteile, die an einem trockenen und belüfteten Ort aufgestellt und nicht in einer feuchten Umgebung verwendet werden sollten.
Achtung! Beachten Sie beim Umgang mit Elektrowerkzeugen unbedingt die folgenden grundlegenden Sicherheitsmaßnahmen gegen Stromschlag, Verletzung und Brandgefahr. Lesen und befolgen Sie diese Anweisungen, bevor Sie mit der Arbeit beginnen. Bewahren Sie diese Anweisungen sorgfältig auf.
-- Das Gerät darf nicht in explosionsgefährdeten Bereichen eingesetzt werden. Das Kabel darf nicht mit Körperteilen in Berührung kommen.
-- Verwenden Sie nur das für den Einsatz im Arbeitsbereich zugelassene Verlängerungskabel.
-- Überfordern Sie die Maschine nicht für ungeeignete Arbeiten, wie z. B. Schleifen, Bürsten usw. Andernfalls entstehen Gefahren und Schäden.
-- Verwenden Sie im Servicefall nur identische Ersatzteile. Andernfalls ist ein gefahrloser Betrieb nicht gewährleistet.
-- Die zulässige Geschwindigkeit des Zubehörs muss mindestens der Höchstgeschwindigkeit der Maschine entsprechen. Andernfalls können sie brechen oder reißen, wenn ihre Laufgeschwindigkeit die zulässige Geschwindigkeit der Maschine überschreitet.
-- Verwenden Sie kein beschädigtes Zubehör. Prüfen Sie vor der Verwendung, ob
Das Zubehör weist Kerben oder Risse auf. Überprüfen Sie beispielsweise bei Schleifpad, ob die Trägerplatte rissig ist. Stellen Sie sicher, dass sich niemand im Rotationsbereich der Maschine aufhält und lassen Sie die Maschine mit maximaler Geschwindigkeit laufen. Geschwindigkeit für eine Minute, wodurch das Zubehör vollständig getestet werden kann.
- Reinigen Sie den Abluftanschluss Ihrer Maschine regelmäßig. Halten Sie die Maschine während der Arbeit fest mit beiden Händen, um eine sichere Bedienung zu gewährleisten.
- Wir empfehlen, bei der Arbeit mit dem Bandschleifer immer Arbeitsschutzhandschuhe und eine Schutzbrille zu tragen.
- Das Tragen eng anliegender Kleidung ist Pflicht. - Immer Reaktionsdrehmoment berücksichtigen. - Tragen Sie zum Schutz vor gefährlichen Stäuben eine Schutzmaske P2 und wählen Sie einen geeigneten Staubsauger.
| V | Volt | Hz | He r tz |
| ~ | A lte r nating | W | W at t s |
| NEI N | Kein lo a d Geschwindigkeit | / m in oder r - 1 | Revolutionen oder |
Zu Ihrer persönlichen Sicherheit
LESEN und
VERSTEHEN
bevor Sie das Gerät benutzen.
Bewahren Sie diese Anleitung für zukünftige Referenz auf.
Zu Ihrer persönlichen Sicherheit: LESEN und VERSTEHEN Sie
die Hinweise vor der Verwendung.
Tragen Sie immer einen
Gehörschutz
Mit
Das
Werkzeug
Stets
Augenschutz tragen
Mit Das
Werkzeug
Stets Werkzeug
Tragen ein Atemzug
M fragen Mit Das
FC C Informationen :
ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Erlöschen bringen Bedienen Sie das Gerät!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:
1) Das Produkt kann schädlich sein Störung.
2 ) Das Produkt muss acc ept any Interferenz empfangen, einschließlich Interferenz das kann nützlich sein unerwünschter Betrieb.
WARNUNG : Änderungen oder Änderungen Zu Das Produkt nicht ausdrücklich von der Party.
Verantwortlich für die Einhaltung könnte die Benutzerautorität sein, das
Produkt zu betreiben.
Hinweis: Das Produkt wurde getestet und entspricht den Grenzwerten für ein Klasse
B Digitalgerät gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind dazu bestimmt, einen angemessenen Schutz gegen schädliche Interferenzen in
Wohnanlagen zu bieten.
Dieses Produkt erzeugt, verwendet und strahlt möglicherweise Hochfrequenzenergie aus. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen im Funkverkehr kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen verursacht
Bei schädlichen Störungen des Radio- oder Fernsehempfangs, die durch Aus- und Einschalten des Produkts festgestellt werden können, wird dem Benutzer empfohlen, zu versuchen, die Störungen durch eine oder mehrere der
folgenden Maßnahmen zu beheben.
- Die Empfangsantenne neu ausrichten.
- Den Abstand zwischen dem Produkt und dem Empfänger vergrößern.
- Das Produkt an eine Steckdose anschließen, die sich in einem anderen Stromkreis befindet als der, an den der Empfänger angeschlossen ist.
- Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe bitten.
Richtige Entsorgung:
Das Produkt unterliegt den Bestimmungen
der Europäischen Richtlinie 2012/19/EU. Das Symbol,
das zeigt ein Rad in einem durchgekreuzten Kreis
Indikationen, dass das Produkt erfordert
separate Sammlung in die
Europäische Union. Dies gilt für die
Produkt und alle mit diesem Symbol gekennzeichneten
Zubehörteile.
Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern
müssen zu einer Sammelstelle für Recycling von
Elektro- und Elektronikgeräten gebracht werden.

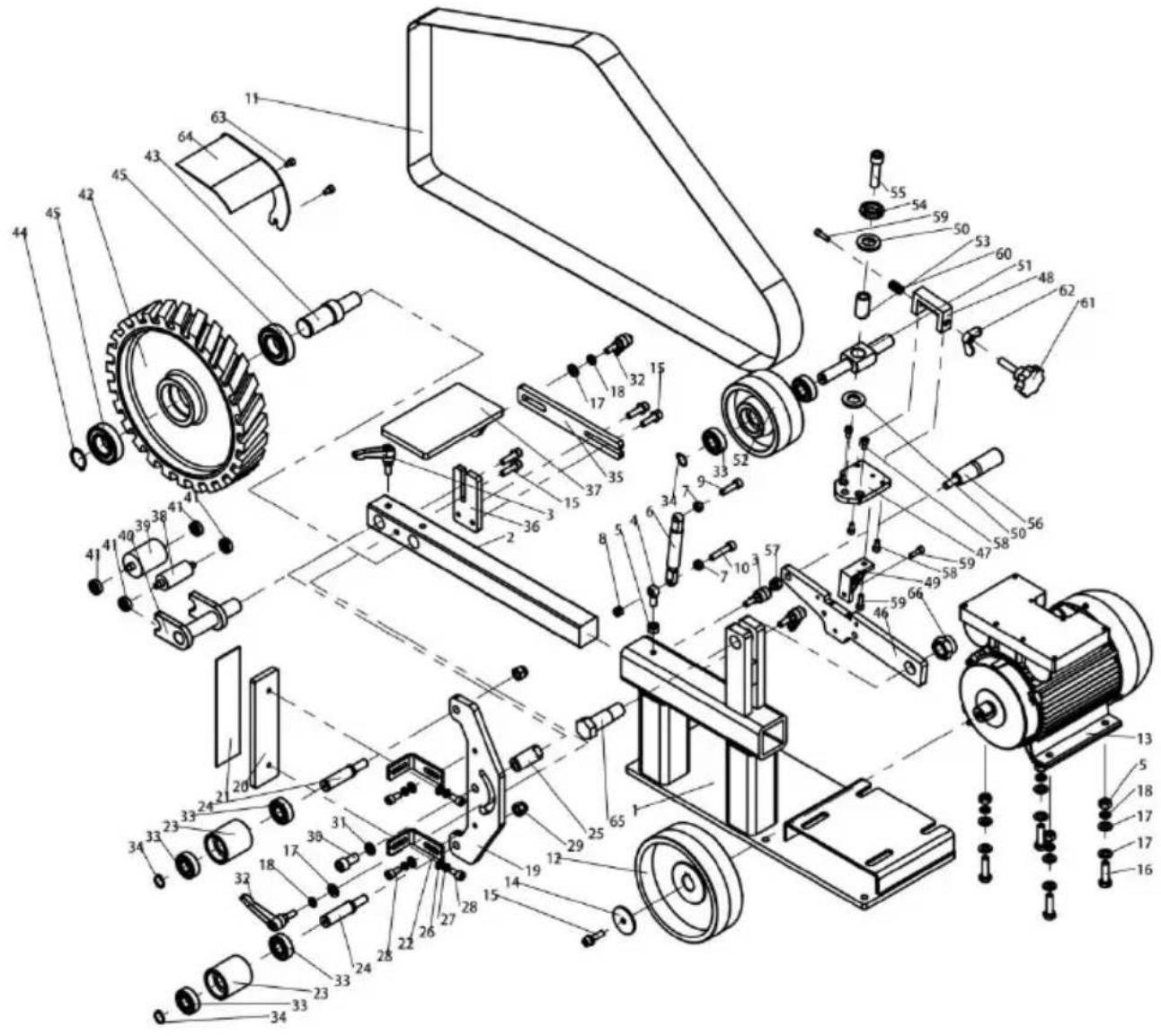

EXPLODED DRAWING
| NEIN. | Name | Menge | NEIN. | Name | Menge |
| 1 | Base | 1 | 23 | Flache Schleifscheibe | 2 |
| 2 | Stützstange | 1 | 24 | Flache Schleifscheibenwelle | 2 |
| 3 | Verriegelungsgriffbaugruppe | 3 | 25 | Flache Schleifscheibe Montagewelle | 1 |
| 4 | Schraube-M10×30 | 1 | 26 | Flache Unterlegscheibe Klasse C-8 | 4 |
| 5 | Mutter-M10 | 5 | 27 | Federscheibe-8 | 4 |
| 6 | Druckgasfeder | 1 | 28 | Schraube-M8×16 | 4 |
| 7 | Mutter-M8 | 2 | 29 | Kontermutter-M12 | 2 |
| 8 | Kontermutter-M8 | 1 | 30 | Schraube-M12×25 | 1 |
| 9 | Schraube-M8×30 | 1 | 31 | Federscheibe-12 | 1 |
| 10 | Schraube-M8×40 | 1 | 32 | Verriegelungsgriff Montage-M10*30 | 2 |
| 11 | Sandgürtel | 1 | 33 | Lager-6203-2Rz | 6 |
| 12 | Antriebsrad | 1 | 34 | Sicherungsring für | 3 |
| 13 | Motor | 1 | 35 | Werkbankständer 1 | 1 |
| 14 | Sandfass-Druckplatte | 1 | 36 | Werkbankständer 2 | 1 |
| 15 | Schraubenbaugruppe-M8×30 | 5 | 37 | Werkbank | 1 |
| 16 | Schraube-M10×35 | 4 | 38 | Bogenschleifscheibe 25 | 1 |
| 17 | Flache Unterlegscheibe Klasse C-10 | 10 | 39 | Bogenschleifscheibe 40 | 1 |
| 18 | Federscheibe-10 | 6 | 40 | Lichtbogenschleifscheibe Halterungsbaugruppe | 1 |
| 19 | Flachschleifbügel | 1 | 41 | Lager-608-2Z-S&F | 4 |
| 20 | Flache Schleifstützplatte | 1 | 42 | Gummirad 250 | 1 |
| 21 | Graphitplatte | 1 | 43 | Gummiachse | 1 |
| 22 | Stützplattenhalterung | 2 | 44 | Sicherungsring für | 1 |
| NEIN | Name | Menge | NEIN | Name | Menge |
| 45 | Lager-6206-2Rz | 2 | 56 | Der Griff | 1 |
| 46 | Spanner-Befestigungsplatte | 1 | 57 | Kontermutter-M10 | 1 |
| 47 | Einstellrahmen fest Platte | 1 | 58 | Schraube-M6×12 | 4 |
| 48 | Einstellung des Spannrad Rahmen | 1 | 59 | Schraube-M6×20 | 3 |
| 49 | Aluminium-Eckcode | 1 | 60 | Rechteckige Feder | 1 |
| 50 | Lager-Axk2025+2As | 2 | 61 | Sieben-Sterne-Griff | 1 |
| 51 | Spannachse | 1 | 62 | Scheibenmutter Rundflügel-M10 | 1 |
| 52 | Spannrad | 1 | 63 | Schraube-M6×10 | 2 |
| 53 | Spannradhülse | 1 | 64 | Spannerschutzbaugruppe | 1 |
| 54 | Rundmutter-M20×1,5 | 1 | 65 | Spannbaugruppe Welle | 1 |
| 55 | Schraube-M12×50 | 1 | 66 | Kontermutter-M20 | 1 |
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaza Rancho Cucamonga, CA 91730
| UK | REP |
YH CONSULTING LIMITED.
