BS282 - Slipmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Bandslipmaskin
Märke	Vevor
Modell	BS282
Matningsspänning	120 V~ / 220-240 V~ (50/60 Hz)
Motoreffekt	1,5 kW
Tomgångshastighet	0 - 2800 varv/min
Mått (L x B x H)	920 x 365 x 520 mm
Konstruktionsmaterial	Stål
Huvudfunktioner	Slipning, bryning, skärpning, polering
Ingående tillbehör	Förlängningsstång, rund slipsten, platt slipsten, bågslipningsram med hjul 25 mm och 40 mm, skydd, bord, 3 slipband
Antal slipverktyg	3 uppsättningar (hjul, platt, båge)
Fasomvandling	Inbyggd enfas till trefas
Elförsörjning	Enfas
Säkerhet	Jordning obligatorisk; användning av skyddsglasögon, mask och handskar rekommenderas
Underhåll	Rengör regelbundet avgasöppningen; förvara på torr och ventilerad plats
Godkännande	FCC Klass B
Ursprungsland	Kina (Shanghai)
Rekommenderad användning	Verkstad, metallbearbetning, trä

Vanliga frågor - BS282 Vevor

Hur spänner man slipbandet på BS282 bandslipmaskinen?

Tryck på spännhandtaget, förläng förlängningsstången för att öka bandets spänning, lås fäststången, lyft sedan försiktigt spännhandtaget. Se till att bandet inte är för hårt spänt för att undvika slitage.

Vilken är maximal hastighet för slipmaskinen?

Tomgångshastigheten kan nå 2800 varv/min. Men under inkörningen (första användningarna) rekommenderas att inte överstiga 70% av maxhastigheten, dvs ungefär 1960 varv/min.

Kan jag använda BS282 för trä?

Ja, maskinen lämpar sig för trä, metall och andra material. Använd slipband som är anpassat för materialet. Bär alltid ett dammfilter P2 för att skydda dig mot fina partiklar.

Hur byter man slipbandet?

Lås upp spännhandtaget för att släppa spänningen, ta bort det gamla bandet, placera det nya bandet på hjulen, spänn sedan enligt spänningsproceduren. Vrid bandet manuellt några varv innan du slår på strömmen.

Vad gör man om maskinen plötsligt stannar?

Stäng av strömförsörjningen helt i mer än 2 minuter och starta sedan maskinen igen. Detta återställer det elektroniska skyddet.

Är utrustningen lämplig för professionellt bruk?

Ja, BS282 bandslipmaskinen är designad för intensiv användning i verkstad. Dess helstålskonstruktion och motor på 1,5 kW ger god hållbarhet. Följ underhållsanvisningarna för att förlänga livslängden.

Hur rengör man slipmaskinen?

Rengör regelbundet avgasöppningen för att undvika dammansamling. Förvara maskinen på en torr och ventilerad plats. Använd inte vatten för att rengöra elektriska delar.

Vilka tillbehör ingår med BS282?

Förpackningen innehåller: maskinen BS282, en förlängningsstång, en rund slipsten, en uppsättning platt slipsten, en bågslipningsram med två hjul (25 mm och 40 mm), ett skydd, en bordsenhet, tre slipband och diverse monteringsverktyg.

Uppfyller maskinen FCC-standarder?

Ja, den är certifierad FCC Klass B. Det garanterar att den inte orsakar skadliga störningar i en bostadsmiljö. Följ instruktionerna för att undvika radiostörningar.

Hur installerar man bågslipstenen?

Lossa handtaget på förlängningsstången, installera axeln på bågslipstenshållaren i förlängningsstången och lås handtaget. Välj hjulet 25 mm eller 40 mm och montera det på hållaren. Använd inte under längre tid vid hög hastighet för att undvika överhettning.

BRUKSANVISNING BS282 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera om det finns några teknik- eller programuppdateringar för vår produkt.

Först av allt, tack för att du köpte VEVOR

seriebälte slipmaskin. För att

säkert, effektivt och skickligt behärska

olika prestanda och driftsätt av

maskinen, fullständig förståelse av

struktur, funktion och underhållsmetod

för varje del av maskinen, måste du läsa

instruktionerna noggrant innan du gör det.

Eftersom vi är engagerade i kontinuerlig

förbättring av bältslipmaskinen, informationen

som tillhandahålls av företaget är

föremål för ändringar utan föregående meddelande.

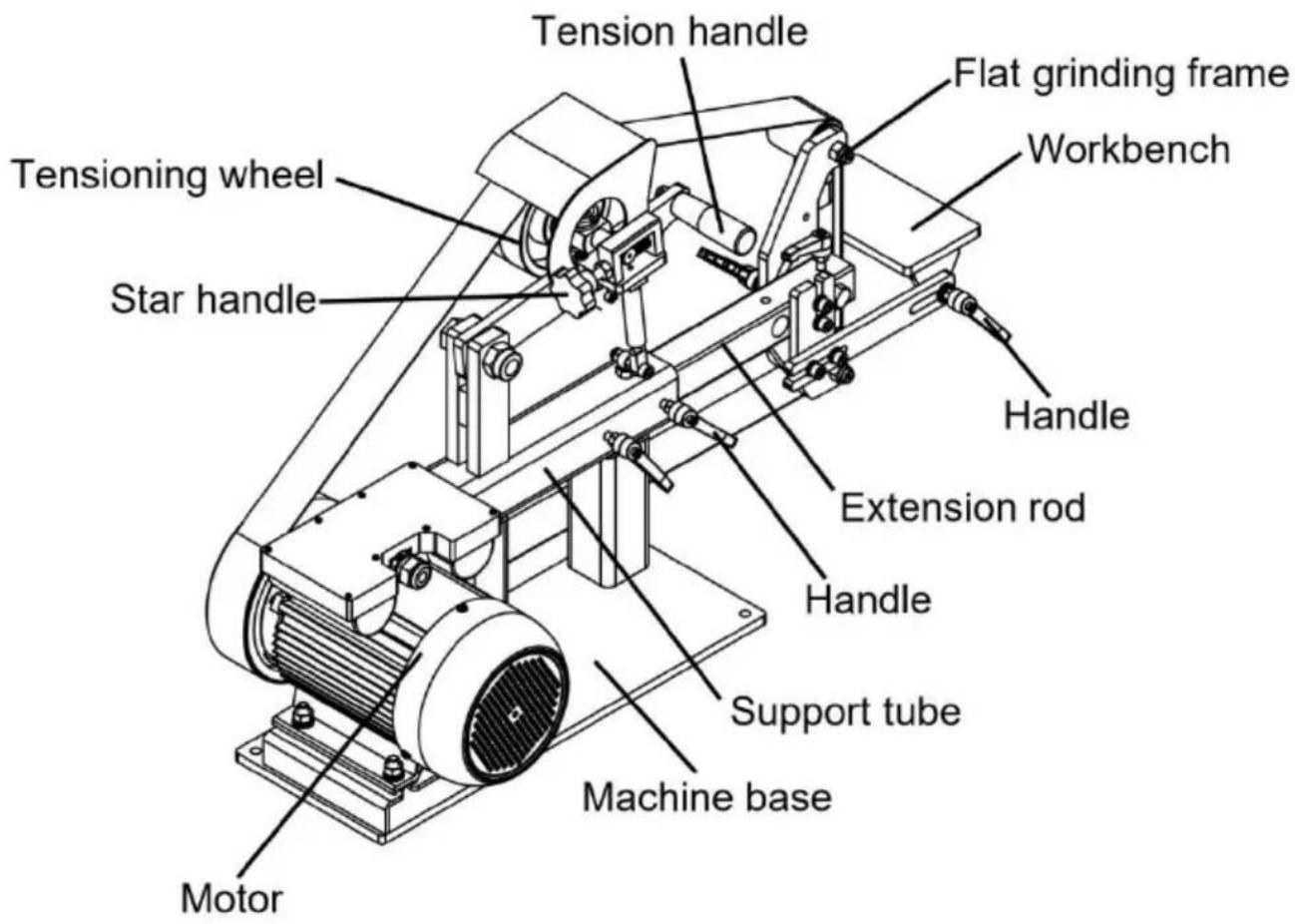

PRODUKTBESKRIVNING

Denna helt nya bältslipmaskin är en perfekt

maskin för lager borttagning, profilering, handtag

och avsluta arbetet, satin- eller spegelfinish. Det är alla

stålål konstruktion och allt stålål ram är svetsad

överhuvudtaget gå med i t s det vid gör detta till hans s och nder myck

solid och precis bälte kontroll. Bredvid, det

springer slät och den spårning är väldigt stabil

så det kommer inte att göra mycket buller. Den köra kommer

konvertera 1 fas in i 3 - fas , tillåter för större

kontroll när man gör detaljer arbete och

minskning av värme efter blad är

värmebehandlade. Detta grider h som topp av

linje tomgångsläge hjul, motor och kör ive.

Du måste följa vissa säkerhet

försiktighetsåtgärder när man använder sjunger

utrustning . För att PR - evenemang skador och skador

från inträffar i g, du måste läsa alltid

igenom hans drift manuell

noggrannhet.

Detta manuellt måste bli en del av p spets så

att information att det innehåller är alltid

tillgänglig. Detta bruksanvisningen måste

medföljer utrustningen om den är överföringen

röd till någon annan kropp.

Vi accepterar inget ansvar för olyckor eller

skada åldern en r är i ng från i g no r ing denna manual och

säkerhet instruktioner.

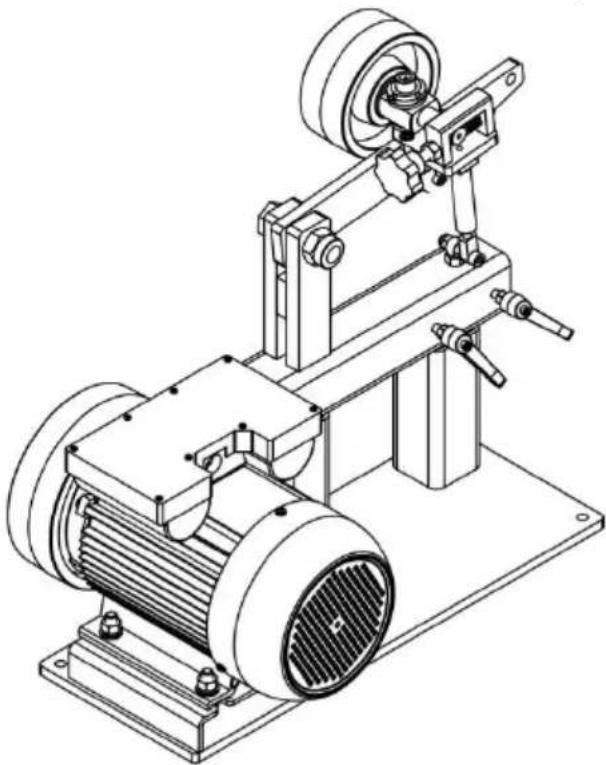

UNPACKING INSPECTION MATTERS

Varje kvarn har genomgått strikta fabrikstester innan den lämnar fabriken. Eft att kvarnen har packats upp, vänligen utför följande inspektionssteg:

1. Om produkten är skadad.
2. Huruvida maskinens modell, parametrar och strömförsörjningsvärde är i enlighet med din beställning.
3. Om du upptäcker några brister eller skador, vänligen kontakta din leverantör så snart som möjligt.

ENHETSPARAMETER

Modell :	B
Motor :	120 V~ / 1,5 kW60Hz	220 ~ 240 V / 1,5kW ~ 50Hz
Obelastad	0 ~ 280 0 va	0 ~ 280 0 va
Bälte linje	32	3
Bälte ::	8 2 *	8 2
Paketering :	Trä b ox	Trä b ox
Maskin storlek e :	920*365*520 mm	920*365*520 mm
3 säten avslipverktyg :	1 ×RundslipningNär1× F latGrindning	1 ×RundslipningNär1× F latGrindning

enhet på arbetsbänk

eller platt mark.

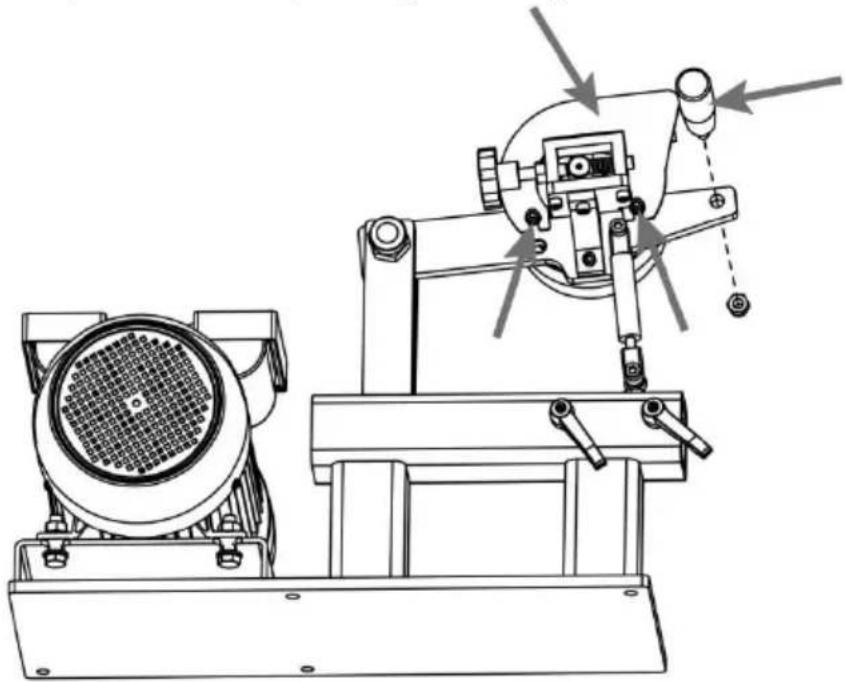

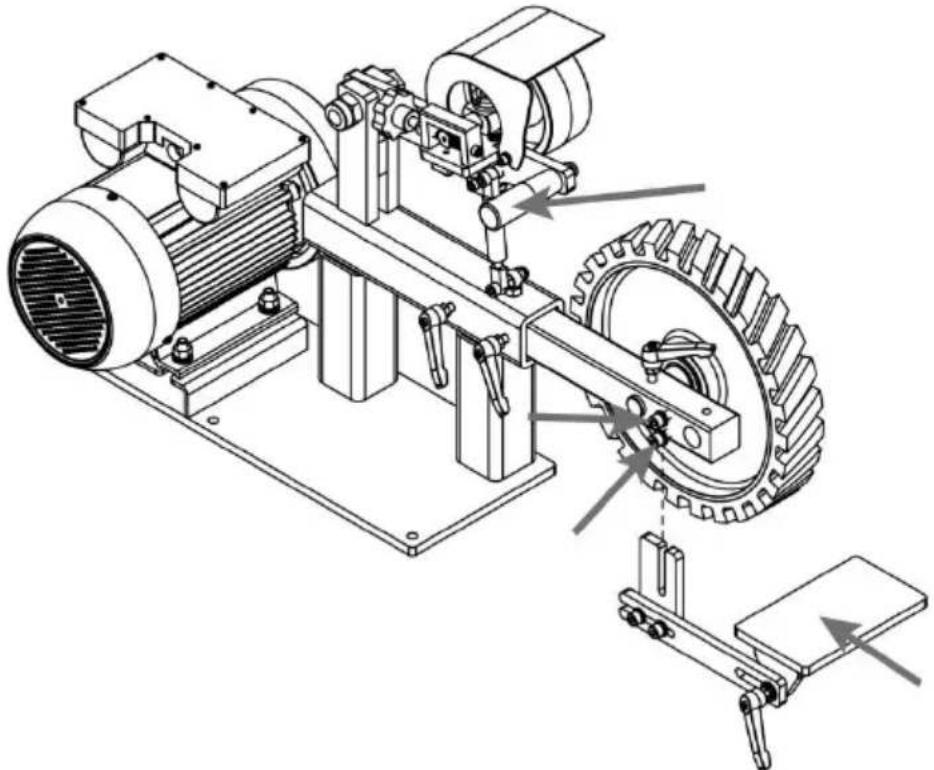

2. Installera skyddet och spänningshandtaget.

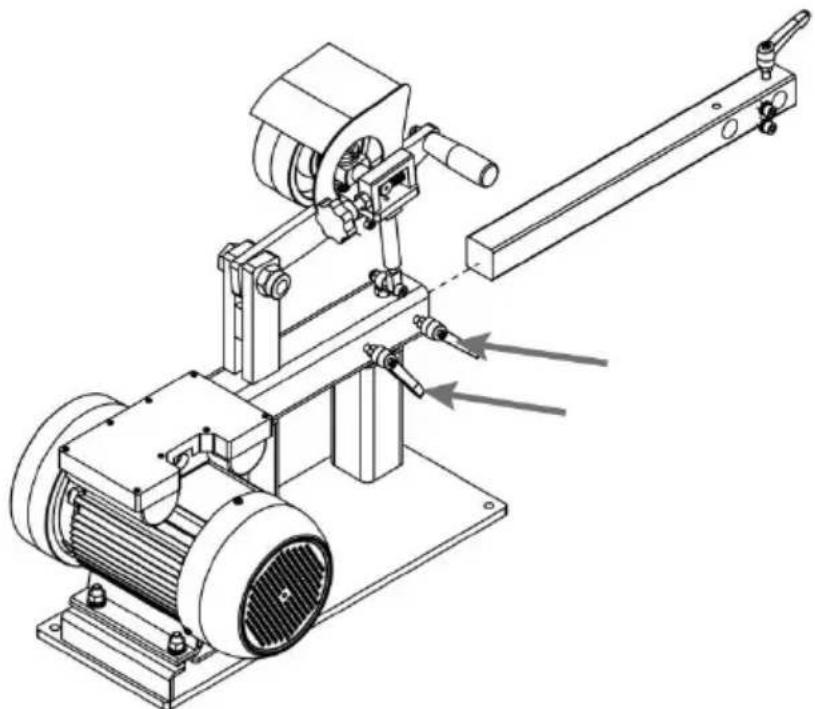

1. Lossa handtaget på stödröret och för in förlängningsstången i stödröret.

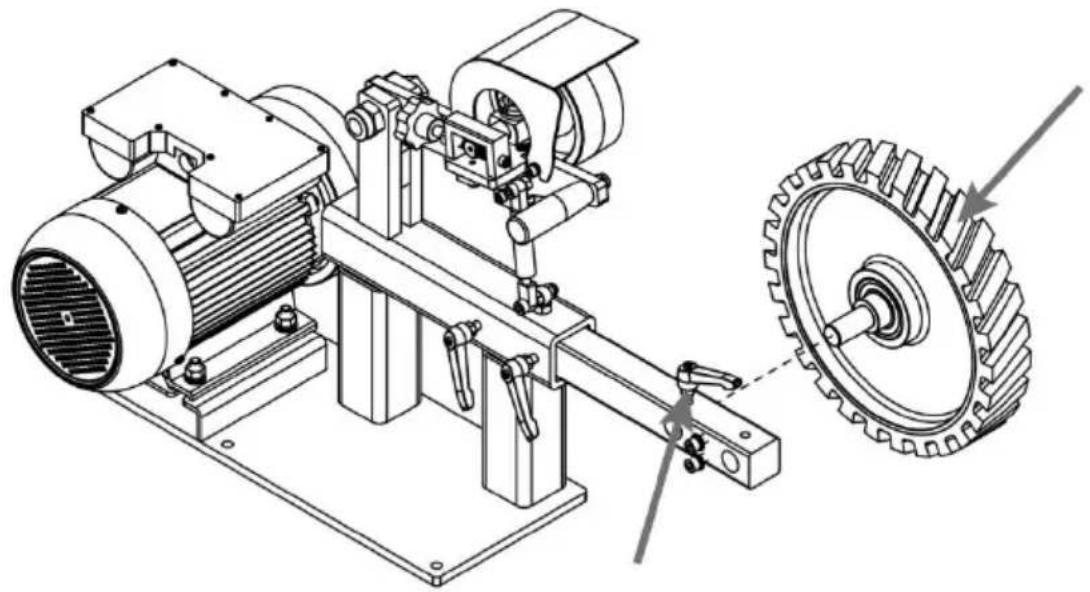

i. Lossa handtaget på förlängningsstången, montera axeln på slipskivans fäste i förlängningsstången och lås handtaget;

ii. Välj en 25 mm eller 40 mm slipskiva och montera den i slipskivans fäste.

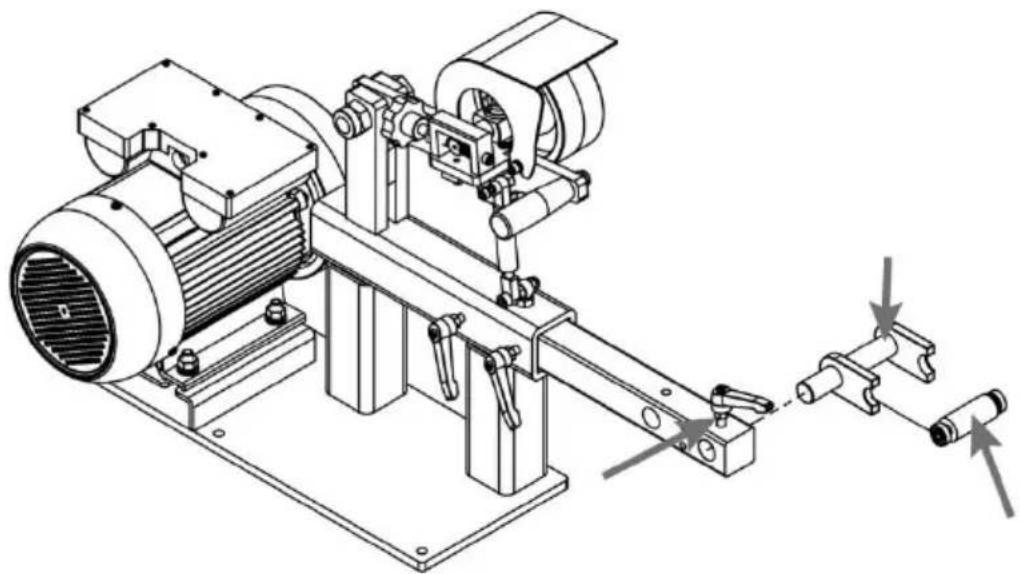

i. Lossa handtaget på förlängningsstången. Montera axeln på den runda slipskivan i hålet på förlängningsstången och lås handtaget.

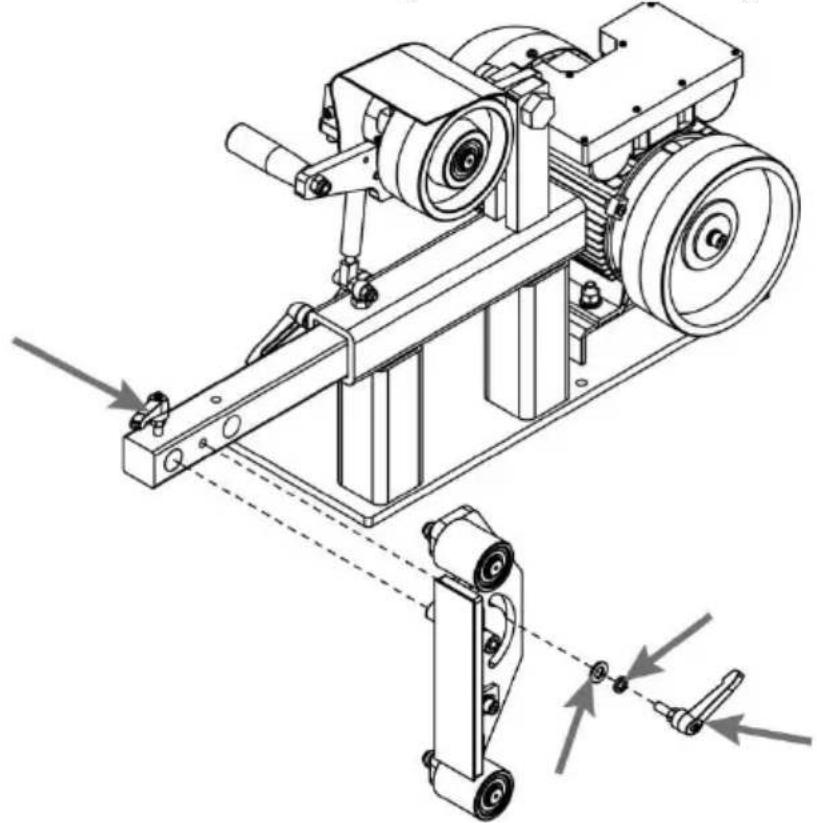

i. Lossa handtaget på förlängningsstången, montera den platta slipskivan i förlängningsstången och lås handtaget. Installera det plana slipningshjulhandtaget och brickorna till det läge som visas i diagrammet och lås det.

1. Montera bordsmonteringen på förlängningsstången och dra åt låsskruvarna.

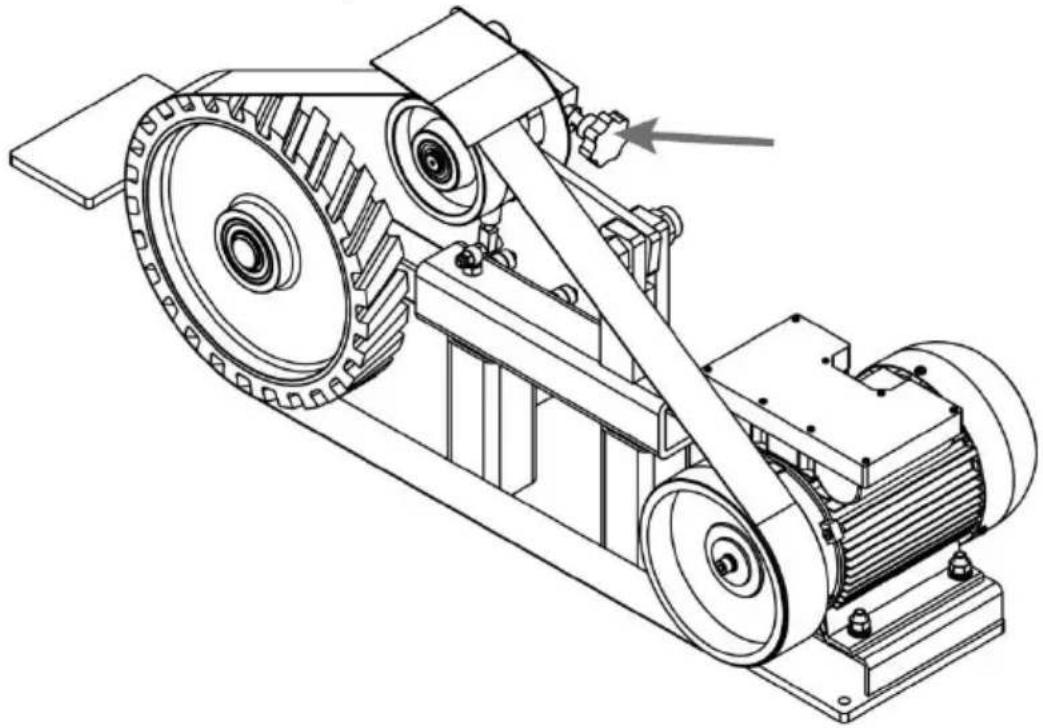

2. Tryck ner spännhandtaget, installera sandbältet, justera längden på förlängningen, justera stången till lämplig spänning och lås förlängningsstångens handtag.

1. Jogg på när maskinen är påslagen så att det är enkelt att använda stjärnhandtaget för att justera sandbandets position och förhindra att sandbandet avviker eller tar.

1. Beroende på olika slipningstyper kan användaren välja mellan tre olika slipskivor.

Först måste du sätta i slipskivans rörliga stång, som hänger på remmen och komprimerar fjädern.

För det andra måste du dra den rörliga stången till maximal längd.

Lås slutligen handtaget och lyft försiktigt tryckstången.

1. Användaren måste manuellt vrida remmen några varv, sedan kan strömmen slås på.

Du kan justera ratten något för att hjulet inte ska avvika.

Varning! Bågslipskivor är inte lämpliga för långvarig drift med hög hastighet.

1. Slipbandets felspårning: Generellt sett är spänningen otillräcklig, tryck ner spännhandtaget, förläng förlängningsstången för att öka remspänningen, lås dragstången och lyft försiktigt spännhandtaget.
2. Plötslig avstängning under användning: Stäng av strömmen helt i mer än 2 minuter och slå sedan på strömmen igen.
3. När motorn är överhettad: om motorn värms upp under användning är det normalt. En temperaturökning under 80 grader Celsius påverkar inte motorn. När motorns temperaturökning överstiger 80 grader Celsius, stanna den en stund och fortsätt sedan använda motorn efter att den har svalnat.
4. Överbelastningshastighetsbegränsning: Vid överbelastning minskar maskinens hastighet.

reduceras för att förhindra att strömbrytaren löser ut, och när belastningen återgår till det normala kommer maskinens hastighet att återställas.

NOTES

1. Bandslipmaskinen tillhör maskiner med hög linjär hastighet, du måste vara uppmärksam på säkerheten vid användning, rör inte vid det löpande slipbandet och hjulet med händerna och använd skyddsglasögon och masker när du använder den för att inte orsaka skador på människokroppen orsakade av damm.
2. Denna maskin får inte slipas med vatten, och det är lätt att vatten kommer in i den elektriska kontrollboxen, vilket kan orsaka potentiella säkerhetsrisker såsom läckage, och till och med bränna det elektroniska styrkortet.
3. Använd inte för mycket kraft vid mekanisk slipning och polering, eftersom det kan få motorn att stanna på grund av omedelbar retardation, och det kommer även att skada slipbandet, vilket kan orsaka sprickor i slipbandets gränssnitt, vilket till och med kan leda till sönderfall och skador.

skada slipbandet, vilket kan orsaka sprickor i slipbandets gränssnitt, vilket till och med kan leda till sönderfall och skador.

1. Maskinen måste vara tillförlitligt jordad för att förhindra elektriska stötar.
2. Metallslipning görs efter att bandet har löpt.
3. Maskinens plana slipskiva och avvikelsejusteringsskiva behöver köras in i det nya lagret. Det nya lagret kommer att värmas upp. Kör inte med högsta hastighet under längre tid under inkörningsperioden. Du kan köra upp till 70 % av maxhastigheten, vanligtvis 1–2 månaders inkörning.
4. Denna maskin har precisionsdelar i stål, vilka bör placeras på en torr och väl ventilerad plats och bör inte användas i fuktig miljö.

FÖRSIKTIGHETSÅTGÄRDER VID ANVÄNDNING AV BANDSLIPMASKIN

Observera! Du måste följa följande grundläggande säkerhetsåtgärder mot elektriska stötar, skador och brandfara när du använder elverktyg. Läs och följ dessa instruktioner innan du börjar använda några verktyg. Dessa instruktioner måste förvaras på ett säkert ställe.

-- Utrustningen får aldrig användas i miljöer där explosiv atmosfär förekommer. Låt inte kabeln vidröra någon kroppsdel. -- Använd endast den förlängningskabel som är godkänd för användning i arbetsområdet. -- Tvinga inte maskinen för olämpligt arbete, till exempel grovslipning, borstning. Annars kan det orsaka fara och skador. -- Använd endast identiska reservdelar vid service. Annars kan riskfri drift inte garanteras. -- Tillbehörets tillåtna hastighet måste vara minst densamma som maskinens maximala hastighet. Annars kan de gå sönder eller spricka när driftvarvtalet överstiger maskinens tillåtna hastighet. -- Använd inte skadade tillbehör. Kontrollera alltid före användning om tillbehören är hackade eller spruckna. Kontrollera till exempel att stödplattan inte är sprucken för slipplattan. Se till att ingen befinner sig i maskinens rotationsområde och kör maskinen på max. hastighet i en minut, vilket kan testa tillbehören fullt. -- Rengör avgasröret på din maskin regelbundet. Kontrollera maskinen ordentligt med båda händerna när du arbetar för att säkerställa säker användning. -- Vi rekommenderar att du alltid använder skyddshandskar och skyddsglasögon när du arbetar med BANDSLIPMASKINEN.

-- Det är obligatoriskt att bära åtsittande kläder. -- Räkna alltid med reaktionsmoment. -- Använd skyddsmask P2 för att skydda dig mot farligt damm och välj lämplig dammsugare.

ETIKETTER PÅ DITT VERKTYG (OM FINNS)

V	Volt	Hz	Han är tz
~	Ändra r nating	V	Vad är det
nej	Ingen lojalitet speed	/ m i eller mi - 1	Revolutioner eller

För din personliga säkerhet, LÄS och FÖRSTÅ innan du använder.

Spara dessa instruktioner för framtida referens.

För din personliga säkerhet, LÄS och FÖRSTÅ innan du

använder. Använd alltid hörselskydd med detta verktyg.

Verktyg

Använd alltid ögonskydd

Med detta

Bär alltid andningsskydd

Vid frågor med detta verktyg

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!

Denna enhet uppfyller del 15 i FCC-reglerna. Användningen är underkastad följande två villkor:

1) Denna produkt kan orsaka skadlig störning.

2) Denna produkt måste acceptera all mottagen interferens, inklusive interferens som kan orsaka oönskad drift.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda produkten.

Ansvar för efterlevnad skulle kunna ogiltigförklara användarens rätt att använda produkten.

Notera: Denna produkt har testats och befunnits följa gränserna för en Klass B digital enhet, enligt del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna enhet överensstämmer med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar i radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om denna produkt orsakar

Skadlig störning av radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

- Rikta om för att flytta mottagarantennen.

- Öka avståndet mellan produkt och mottagare.

- Anslut produkten till ett eluttag på en annan krets än den som mottagaren är ansluten till.

- Konsultera återförsäljare eller en erfaren radio/TV-tekniker för hjälp.

Korrekt avfallshantering:

Denna produkt omfattas av bestämmelserna i Europeiska direktivet 2012/19/EU. Symbolen med en överkryssad soptunna på hjul anger att produkten kräver separat insamling inom Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol.

Produkter märkta på detta sätt får inte kastas med vanligt hushållsavfall, utan måste lämnas till en återvinningsstation för elektrisk och elektronisk utrustning.

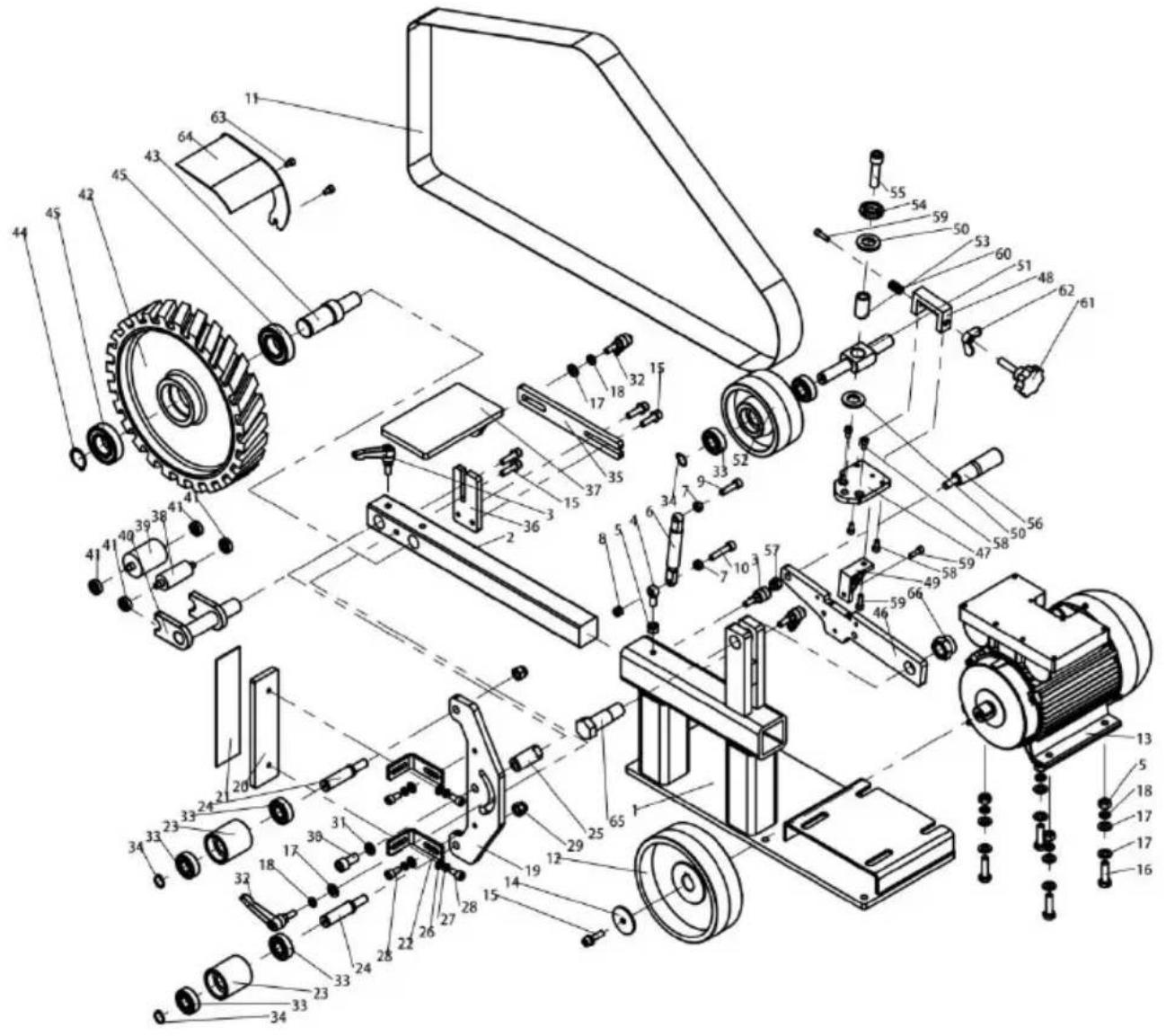

SPRÄNGSKISS

Inga.	Namn	Antal	Inga.	Namn	Antal
1	Bas	1	23	Platt slipskiva	2
2	Stödstång	1	24	Platt slipskivsaxel	2
3	Låshandtagsenhet	3	25	Platt slipskivaMonteringsaxel	1
4	Bult-M10×30	1	26	Plattbricka klass C-8	4
5	Mutter-M10	5	27	Fjäderbricka-8	4
6	Komprimerad gasfjäder	1	28	Skruv-M8×16	4
7	Mutter-M8	2	29	Låsmutter-M12	2
8	Låsmutter-M8	1	30	Skruv-M12×25	1
9	Skruv-M8×30	1	31	Fjäderbricka-12	1
10	Skruv-M8×40	1	32	LåshandtagMontering-M10*30	2
11	Sandbälte	1	33	Lager-6203-2Rz	6
12	Drivhjul	1	34	Låsring för	3
13	Motor	1	35	Arbetsbänk Stand 1	1
14	Tryckplatta för sandtunna	1	36	Arbetsbänksställ 2	1
15	Skruvmontering-M8×30	5	37	Arbetsbänk	1
16	Bult-M10×35	4	38	Bågslipskiva 25	1
17	Plattbricka klass C-10	10	39	Bågslipskiva 40	1
18	Fjäderbricka-10	6	40	BågslipskivaFästemontering	1
19	Platt slipfäste	1	41	Lager-608-2Z-S&F	4
20	Platt slipstödplatta	1	42	Gummihjul 250	1
21	Grafitplatta	1	43	Gummiaxel	1
22	Stödplattans fäste	2	44	Låsring för	1

Inga	Namn	Anta I	Inga	Namn	Anta I
45	Lager-6206-2Rz	2	56	Handtaget	1
46	Spännarens fästplatta	1	57	Låsmutter-M10	1
47	Justeringsram fast Tallrik	1	58	Skruv-M6×12	4
48	Justering av spännhjul Ram	1	59	Skruv-M6×20	3
49	Kod för aluminiumhörn	1	60	Rektangulär fjäder	1
50	Lager-Axk2025+2As	2	61	Sjustjärnigt handtag	1
51	Spännaxel	1	62	Skivmutter Rund Vinge-M1	1
52	Spännhjul	1	63	Skruv-M6×10	2
53	Spännhjulshylsa	1	64	Spännskyddsenhet	1
54	Rund mutter-M20×1,5	1	65	Spännaggregataxel	1
55	Skruv-M12×50	1	66	Låsmutter-M20	1
