BS282 - Lijadora Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lijadora de banda
Marca	Vevor
Modelo	BS282
Voltaje de alimentación	120 V~ / 220-240 V~ (50/60 Hz)
Potencia del motor	1,5 kW
Velocidad sin carga	0 - 2800 rpm
Dimensiones (L x A x H)	920 x 365 x 520 mm
Material de construcción	Acero
Funciones principales	Lijado, esmerilado, afilado, pulido
Accesorios incluidos	Varilla de extensión, muela redonda, muela plana, marco de afilado de arco con ruedas de 25 mm y 40 mm, protección, mesa, 3 bandas abrasivas
Número de herramientas de esmerilado	3 series (rueda, plana, arco)
Conversión de fase	Monofásico a trifásico integrada
Alimentación eléctrica	Monofásico
Seguridad	Puesta a tierra obligatoria; uso de gafas, mascarilla y guantes de protección recomendado
Mantenimiento	Limpiar regularmente el orificio de escape; almacenar en un lugar seco y ventilado
Homologación	FCC Clase B
País de origen	China (Shanghái)
Uso recomendado	Taller, metalurgia, madera

Preguntas frecuentes - BS282 Vevor

¿Cómo tensar la banda abrasiva en la lijadora BS282?

Presione la palanca de tensión, extienda la varilla de extensión para aumentar la tensión de la correa, bloquee la varilla de sujeción, luego levante suavemente la palanca de tensión. Asegúrese de que la banda no esté demasiado tensa para evitar el desgaste.

¿Cuál es la velocidad máxima de la lijadora?

La velocidad sin carga puede alcanzar 2800 rpm. Sin embargo, durante el rodaje (primeros usos), se recomienda no exceder el 70% de la velocidad máxima, es decir, aproximadamente 1960 rpm.

¿Puedo usar la BS282 para madera?

Sí, la máquina es adecuada para madera, metal y otros materiales. Use la banda abrasiva adecuada para el material. Use siempre una mascarilla antipolvo P2 para protegerse de las partículas finas.

¿Cómo cambiar la banda abrasiva?

Desbloquee la palanca de tensión para liberar la tensión, retire la banda vieja, coloque la banda nueva en las ruedas, luego tense siguiendo el procedimiento de tensión. Gire manualmente la banda unos cuantos vueltas antes de encender.

¿Qué hacer en caso de parada repentina de la máquina?

Corte completamente la alimentación eléctrica durante más de 2 minutos luego reinicie la máquina. Esto permite restablecer la protección electrónica.

¿El equipo es adecuado para uso profesional?

Sí, la lijadora BS282 está diseñada para uso intensivo en taller. Su construcción totalmente de acero y su motor de 1,5 kW ofrecen buena durabilidad. Siga las instrucciones de mantenimiento para prolongar su vida útil.

¿Cómo limpiar la lijadora?

Limpie regularmente el orificio de escape para evitar la acumulación de polvo. Almacene la máquina en un lugar seco y ventilado. No use agua para limpiar las partes eléctricas.

¿Qué accesorios se incluyen con la BS282?

El embalaje incluye: la máquina BS282, una varilla de extensión, una muela redonda, un conjunto de muela plana, un marco de afilado de arco con dos ruedas (25 mm y 40 mm), una protección, un conjunto de mesa, tres bandas abrasivas y varias herramientas de montaje.

¿La máquina cumple con las normas FCC?

Sí, está certificada FCC Clase B. Esto garantiza que no cause interferencias perjudiciales en un entorno residencial. Siga las instrucciones para evitar perturbaciones de radio.

¿Cómo instalar la muela de arco?

Afloje la empuñadura de la varilla de extensión, instale el eje del soporte de la muela de arco en la varilla de extensión y bloquee la empuñadura. Seleccione la rueda de 25 mm o 40 mm y móntela en el soporte. No usar a alta velocidad prolongada para evitar el sobrecalentamiento.

MANUAL DE USUARIO BS282 Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

En primer lugar, gracias por comprar la lijadora de banda VEVOR. Para dominar con seguridad, eficacia y habilidad los diversos rendimientos y métodos de operación de la máquina, y comprender completamente la estructura, función y método de mantenimiento de cada parte de la máquina, debe leer las instrucciones cuidadosamente antes de usarla. Debido a que estamos comprometidos con la mejora continua de la lijadora de banda, la información proporcionada por la empresa está sujeta a cambios sin previo aviso.

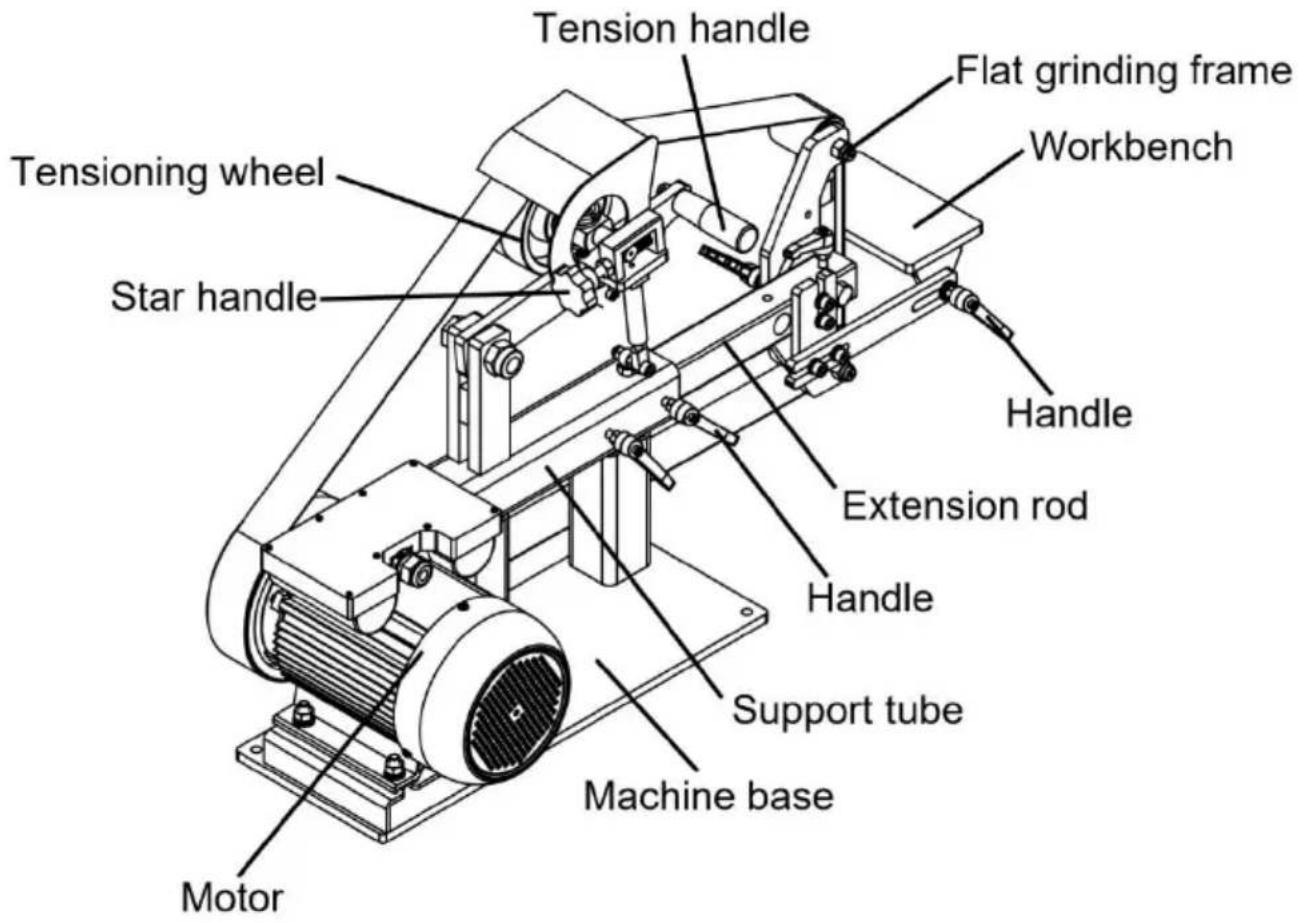

DESCRIPCIÓN DEL PRODUCTO

Esta nueva máquina lijadora de banda es una máquina ideal para desbaste, perfilado, acabado de mangos y trabajos de acabado, satinado o espejo. Es de construcción totalmente de acero, y el marco de acero está soldado en todas las uniones, lo que hace que estos rodillos sean muy sólidos y precisos en el control de la banda. Además, funciona suavemente y el seguimiento es muy estable, por lo que no hará mucho ruido. El motor convierte 1 fase en trifásica, lo que permite un mayor control al hacer trabajos de detalle y reduce el calor después de que las cuchillas son tratadas térmicamente. Esta amoladora tiene los mejores rodillos locos, motor y transmisión de la línea.

Debe cumplir con ciertas normas de seguridad y precauciones al utilizar el equipo. Para prevenir lesiones y daños causados por accidentes, debe leer siempre detenidamente este manual de operación con cuidado.

Este manual debe guardarse en un lugar seguro para

que la información que contiene esté siempre

disponible. Este manual de operación debe

acompañar al equipo si es necesario que se

transfiera a alguien más.

No aceptamos ninguna responsabilidad por

accidentes o daños que surjan de ignorar el

manual y las instrucciones de seguridad.

INSTRUCCIONES DE SEGURIDAD.

INSPECCIÓN DE DESEMBALAJE

Cada molinillo se somete a rigurosas pruebas de fábrica antes de salir de la fábrica. Tras desembalarlo, realice los siguientes pasos de inspección:

1. Si el producto está dañado.
2. Si el modelo, los parámetros y el valor de la fuente de alimentación de la máquina son

conformes a su pedido.

1. Si encuentra alguna omisión o daño, comuníquese con su proveedor lo antes posible.

PARÁMETROS DEL DISPOSITIVO

Modelo :	B
Motor :	120 V~ / 1,5 kWHz	22 0 ~ 240 V / 1,5
Velocidad sin	0 ~ 280 0 r /	0 ~ 280 0 r /
Cinturón línea	32	32
Cinturón :	8 2 * 2	8 2 * 2
Paquete :	De madera	De madera caja
Máquina tamaño :	920*365*520 mm	920*365*520 mm
3 juegos de herramientas de rectificado :	1 × Rectificado redondo Rueda1× Departamento Molienda	1 × Rectificado redondo Rueda1× Departamento Molienda

No .	Artículo	Cantidad
1	BS 282 Máquina	1
2	Extensión vara	1
3	Rectificado redondo rueda	1
4	Departamento conjunto de	1
5	Arco iris gr en d ing marco	1
6	Arco iris gr en d ing rueda - 2,5 mm	1
7	Arco iris gr en d ing rueda - 40 mm	1
8	Guardia	1
9	Banco de trabajo asamblea	1
1	Conjuntode manija de tensión	1
1	Manejar	1
1	Lavadora	1
1	Anuncios de almohadillas de	1
14	Banda lijadora (no se muestra)	3

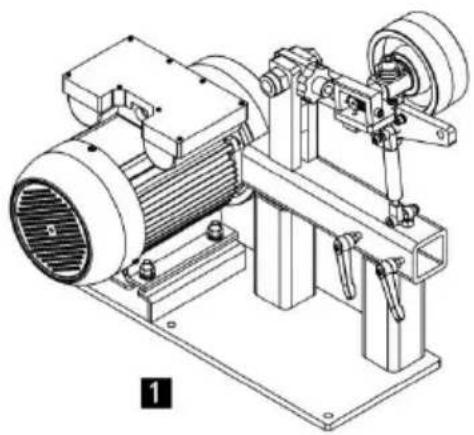

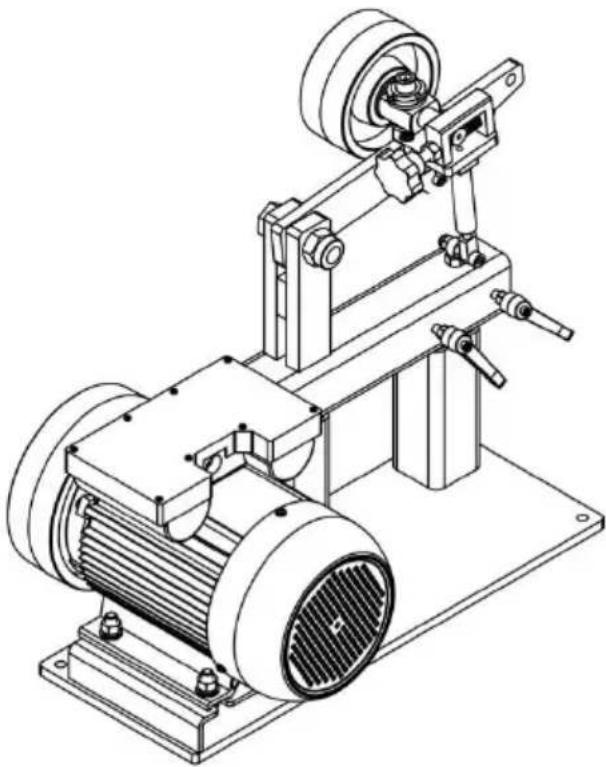

1. Coloque el dispositivo en un banco de trabajo o en un suelo plano.

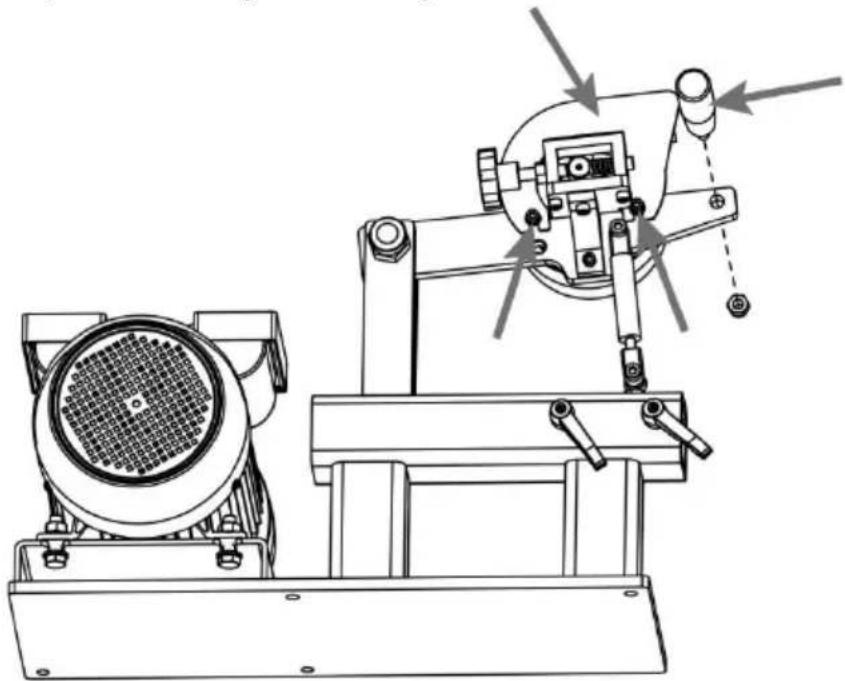

1. Instale la protección y la manija de tensión.

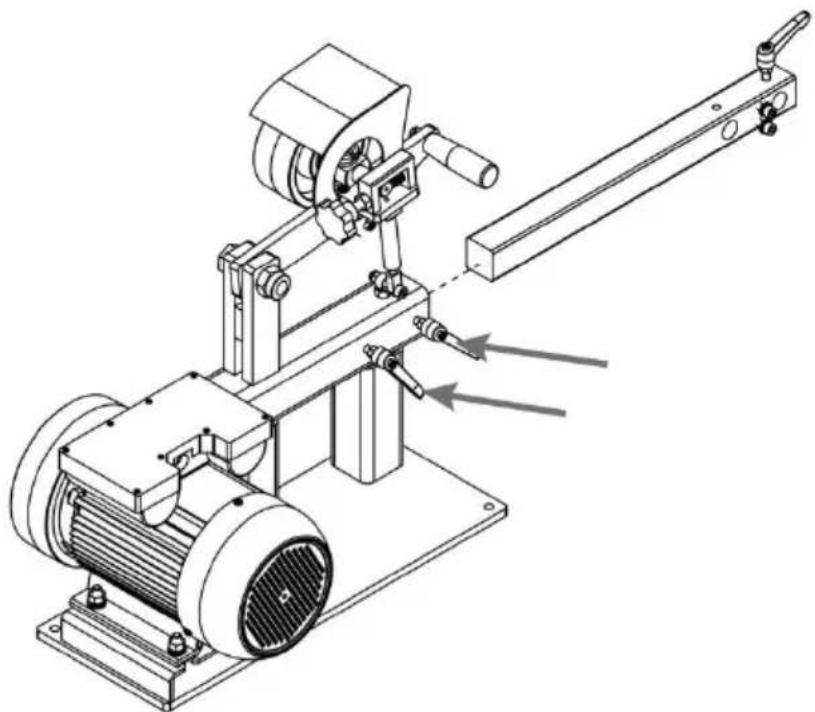

1. Afloje el mango del tubo de soporte e inserte la varilla de extensión en el tubo de soporte.

1. Instale los componentes correspondientes:

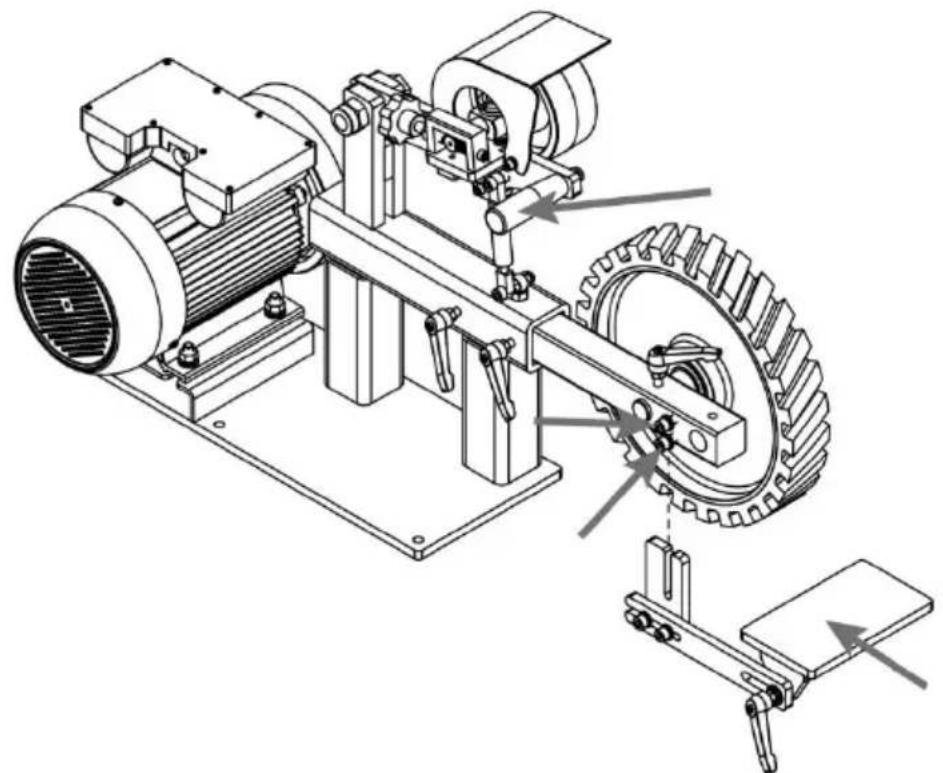

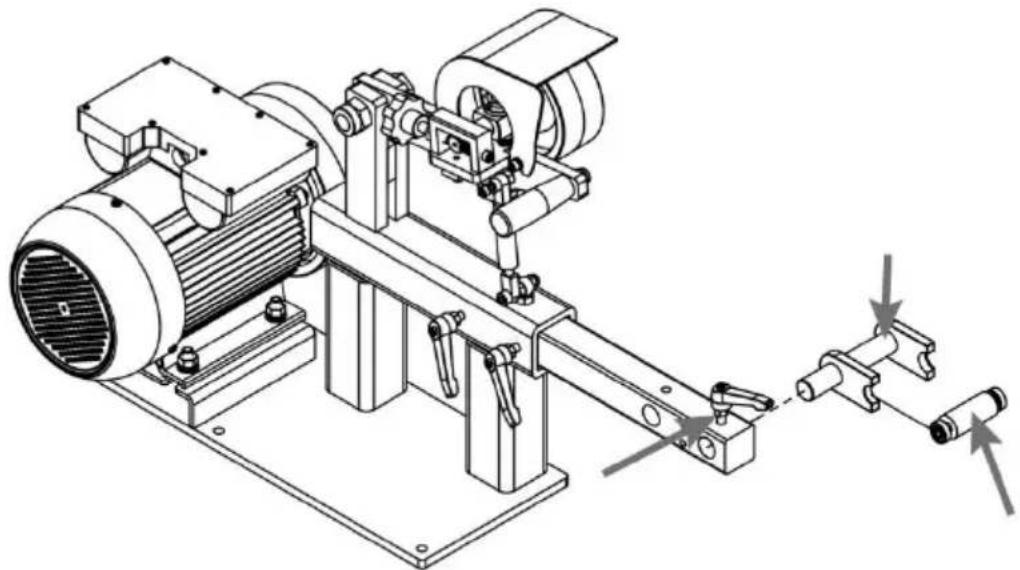

a) Conjunto de muela de rectificado de arco

i. Afloje el mango de la varilla de extensión, instale el eje del soporte de muela de arco en la varilla de extensión y bloquee el mango;

ii. Seleccione una muela de rectificado de arco de 25 mm o 40 mm e insértela en el soporte de la muela de rectificado de arco.

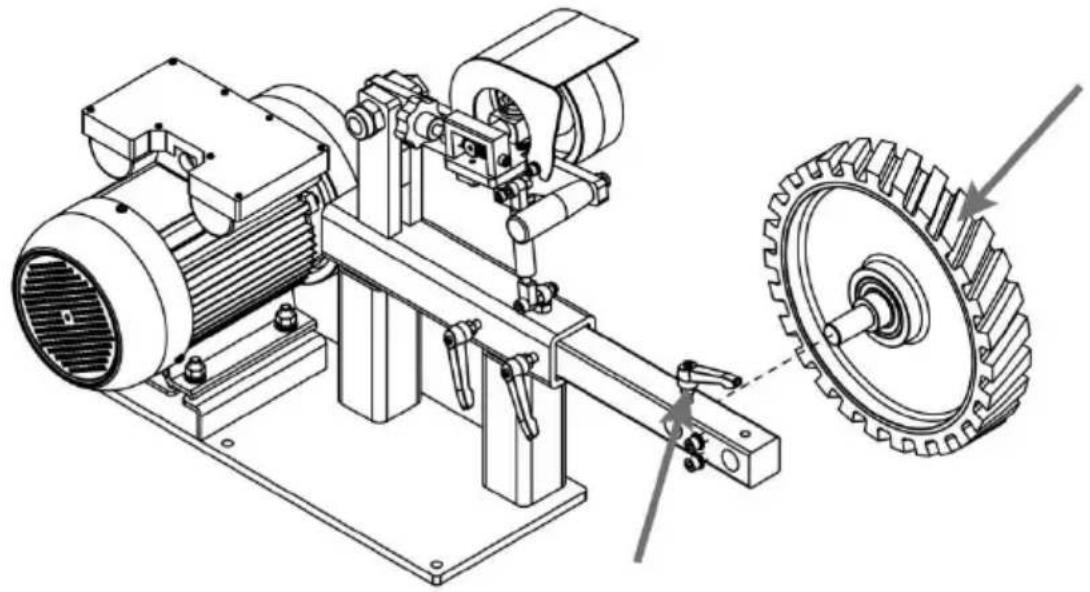

b) Conjunto de muela abrasiva redonda

i. Afloje el mango de la varilla de extensión. Instale el eje de la muela abrasiva redonda en el orificio de la varilla de extensión y bloquee la manija.

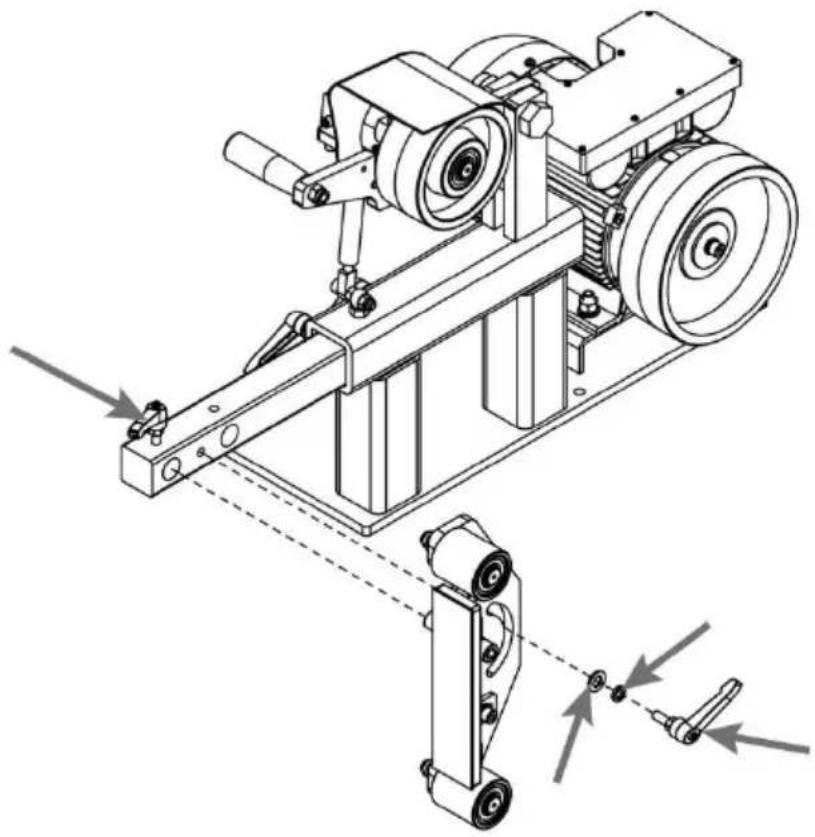

c) Conjunto de muela abrasiva plana

i. Afloje la manija de la varilla de extensión. Instale el conjunto de muela abrasiva plana en la varilla de extensión y bloquee la manija. Instale la rectificadora plana, la manija de la rueda y las arandelas en la posición que se muestra en el diagrama y bloquéela.

1. Instale el conjunto de la mesa en la varilla de extensión y apriete los tornillos o bloqueo.

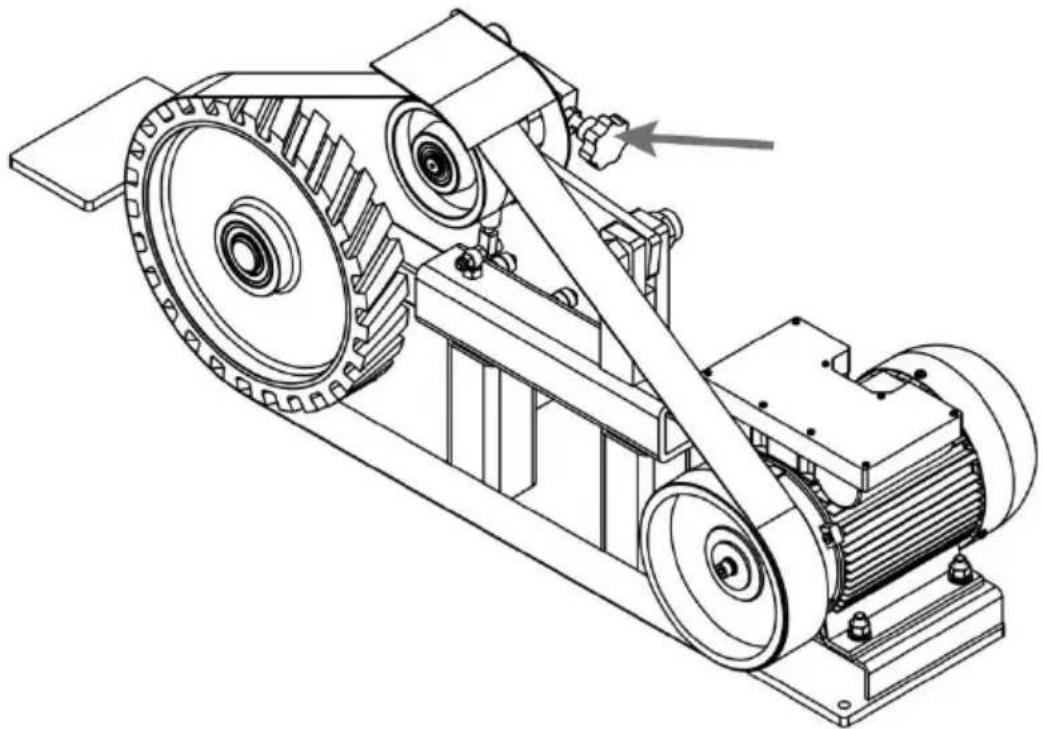

2. Presione hacia abajo el mango de tensión, instale la banda de arena, ajuste la longitud de la varilla de extensión a la tensión adecuada y bloquee la varilla de extensión.

1. Encienda la máquina. Cuando esté encendida, es fácil usar la manija estrella para ajustar la posición de la banda de arena y evitar que se salga.

1. Según los diferentes tipos de pulido, el usuario puede elegir entre tres muelas abrasivas diferentes.

i. Primero, es necesario insertar la varilla móvil de la muela abrasiva, colgando la correa y comprimiendo el resorte.

ii. En segundo lugar, debes tirar de la varilla móvil hasta la longitud máxima.

iii. Finalmente, bloquee el mango y levante suavemente la barra de presión.

1. El usuario debe girar manualmente la correa unas cuantas vueltas para poder encenderla. Puede ajustar la perilla ligeramente para que la rueda no se desvíe.

¡Advertencia! Las muelas abrasivas de arco no son aptas para operaciones prolongadas a alta velocidad.

1. Arena: generalmente, si la tensión es insuficiente, presione hacia abajo la manija de tensión, extienda la varilla de extensión para aumentar la tensión de la correa,

bloquee la barra de amarre y levante suavemente la manija de tensión.

1. Apagado repentino durante el uso: apague el dispositivo por completo durante 2 minutos y luego vuelva a encenderlo.
2. Cuando el motor se sobrecalienta: si el motor se calienta durante el uso, es un fenómeno normal. El aumento de temperatura por debajo de 80 grados Celsius no tiene efecto en el motor. Cuando el aumento de temperatura del motor supera los 80 grados Celsius, deténgase por un período de tiempo y continúe usando el motor después de que se enfríe.
3. Limitación de velocidad por sobrecarga: cuando se sobrecarga, la velocidad de la máquina se reduce para evitar que se dispare el disyuntor. Cuando la carga vuelva a la normalidad, se restablecerá la velocidad de la máquina.

NOTAS

1. La rectificadora de banda pertenece a la maquinaria de alta velocidad lineal. Preste atención a la seguridad durante el uso. No toque la banda abrasiva en funcionamiento ni el tren de ruedas con las manos, y use gafas protectoras y máscaras cuando la use, para no causar daños al cuerpo humano causados por el polvo.
2. Esta máquina no debe mojarse con agua, ya que es fácil que entre agua en el control eléctrico, lo que puede causar riesgos de seguridad como fugas e incluso quemar la placa base de control electrónico.
3. Al utilizar el pulido y esmerilado mecánico, no aplique demasiada fuerza, ya que esto puede provocar que el motor se detenga debido a la desaceleración instantánea y también dañará la banda abrasiva, de modo que aparezcan grietas en la banda abrasiva e incluso se rompa y salga volando, lastimando a las personas.
4. La máquina debe estar conectada a tierra de manera confiable para evitar descargas eléctricas.
5. El pulido del metal se realiza después de que la cinta esté en funcionamiento.
6. La muela de rectificado plana de la máquina y la rueda de ajuste de desviación tienen un nuevo cojinete en el interior que necesita ser puesto en marcha. El nuevo cojinete se calentará. No lo haga funcionar a la velocidad más alta durante un tiempo prolongado durante el período de rodaje. Puede conducir al 70% de la velocidad máxima, generalmente 1-2 meses de rodaje.
7. Esta máquina tiene piezas de acero de precisión, que deben colocarse en un lugar seco y limpio.

PRECAUCIÓN SOBRE EL USO DE LA RECTIFICADORA DE BANDA

¡Atención! Debe cumplir con las siguientes medidas básicas de seguridad contra descargas eléctricas, lesiones y peligro de incendio al utilizar herramientas eléctricas. Lea y siga estas instrucciones antes de empezar a utilizar cualquier herramienta. Estas instrucciones deben guardarse en un lugar seguro.

El equipo nunca debe utilizarse en entornos con atmósfera explosiva. Evite que el cable entre en contacto con ninguna parte del cuerpo.

-- Utilice únicamente el cable de extensión aprobado para su uso en el área de trabajo. -- No fuerce la máquina para realizar trabajos inadecuados, por ejemplo, lijado grueso, cepillado, etc. De lo contrario, se producirán peligros y daños. -- Utilice únicamente piezas de repuesto idénticas durante el mantenimiento. De lo contrario, no se puede garantizar un funcionamiento sin riesgos. -- La velocidad permitida de los accesorios debe ser al menos la misma que la velocidad máxima de la máquina. De lo contrario, podrían romperse o agrietarse si su velocidad de funcionamiento supera la permitida por la máquina. -- No utilice accesorios dañados. Antes de usar, compruebe siempre si...

Los accesorios están mellados o agrietados. Por ejemplo, en el caso de la almohadilla de amolar, compruebe que la placa de soporte no esté agrietada. Asegúrese de que nadie se encuentre en el área de rotación de la máquina mientras esta funcione a máxima velocidad durante un minuto, lo que puede comprobar completamente los accesorios.

Limpie el puerto de escape de su máquina con regularidad. Al trabajar, sujete la máquina firmemente con ambas manos para garantizar un funcionamiento seguro.

-- Le recomendamos que utilice siempre guantes de seguridad industrial y gafas de seguridad cuando trabaje con la LIJADORA RECTIFICADORA DE BANDA.

• Es obligatorio llevar ropa ajustada. -- Siempre tenga en cuenta el par de reacción. -- Use máscara de protección P2 para protegerse de polvos peligrosos y el limpiador de vacío adecuado.

ETIQUETAS EN SU HERRAMIENTA (SI LAS HAY)

V	Voltios	Hz	Él es tz
~	Alteración	O	Qué
No	Sin carga velocidad	/ m en o mír - 1	Revoluciones o

Para su seguridad personal,

LEA y

GUARDE estas instrucciones

para

futura referencia.

Para su seguridad personal, LEA y ENTIENDA antes de

usar. Use siempre protección auditiva

con esta herramienta.

Siempre

Use protección para los ojos.

Con este

herramienta

Use siempre una máscara de respiración con esta herramienta.

Información de la FCC:

PRECAUCIÓN: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

1) Este producto puede causar interferencia perjudicial.

2) Este producto debe aceptar cualquier

interferencia recibida, incluyendo

interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA: Cambios o modificaciones a este

producto no aprobados expresamente por la parte

responsable del cumplimiento podrían anular

la autoridad del usuario para

operar el producto.

Nota: Este producto ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, según la Parte 15 de las normas de la FCC.

Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, utiliza y puede radiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación específica. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse encendiendo y apagando el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

Normas, este limitador está diseñado para proporcionar protección

- Aumentar la distancia entre el producto y el receptor.

- Conectar el producto a una salida o a un circuito diferente al que está conectado el receptor.

Este producto genera, utiliza y puede radiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación específica. Si este producto causa...

interferencia dañina a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

Este producto está sujeto a la disposición de la Directiva Europea 2012/19/UE. El símbolo que

- Aumentar la distancia entre el producto y el receptor.

- Conectar el producto a una salida o a un circuito diferente de aquel al que el receptor está conectado.

- Consultar al distribuidor o a un técnico de radio/televisión con experiencia para obtener asistencia.

Desecho correcto:

Este producto está sujeto a la disposición de la Directiva Europea 2012/19/UE. El símbolo que

muestra una rueda i e b en atravesado indica

t es que el producto requiere separación

rechazar colección en el europeo

Unión. Esto se aplica a el producto y todo

accesorios marcados con esto símbolo.

Productos marcados como tales no pueden desecharse con los residuos domésticos normales, pero debe

ser tomado a una colección punto de reciclaje

eléctrico y electrónica dispositivos.

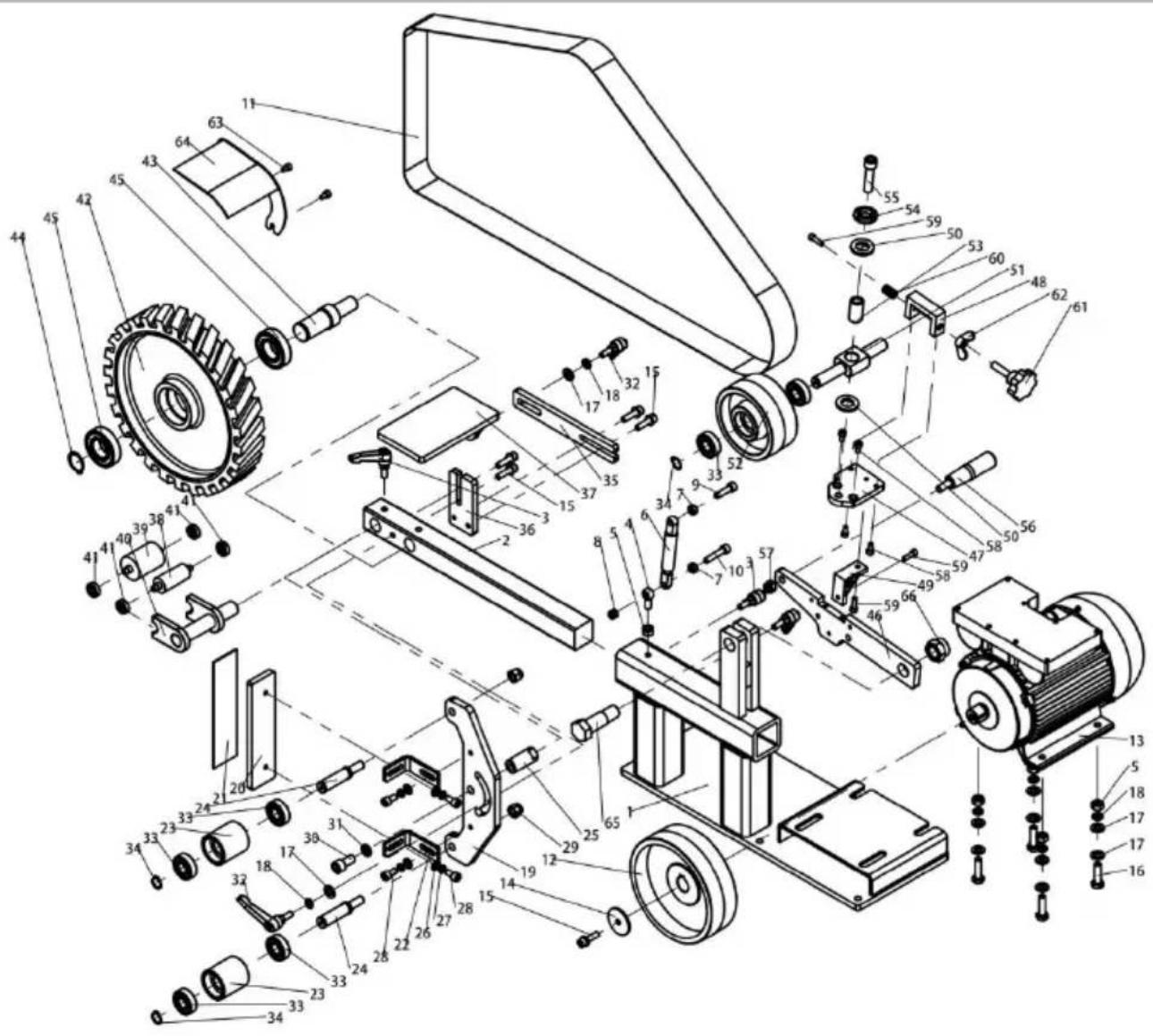

EXPLODED DRAWING

No.	Nombre	Cantidad
1	Base	1
2	Varilla de soporte	1
3	Conjunto de manija d bloqueo	3
4	Perno-M10×30	1
5	Tuerca-M10	5
6	Resorte de gas comprimido	1
7	Tuerca-M8	2
8	Tuerca de seguridad M	1
9	Tornillo-M8×30	1
10	Tornillo-M8×40	1
11	Cinturón de arena	1
12	Rueda motriz	1
13	Motor	1
14	Placa de presión del b de arena	1
15	Conjunto de tornillos M8×30	5
16	Perno-M10×35	4

No.	Nombre	Cantidad
23	Muela abrasiva plana	2
24	Eje de muela abrasiva plana	2
25	Muela abrasiva plana Eje de montaje	1
26	Arandela plana grado C	4
27	Arandela de resorte-8	4
28	Tornillo-M8×16	4
29	Tuerca de seguridad M	2
30	Tornillo-M12×25	1
31	Arandela de resorte-12	1
32	Manija de bloqueo Ensamblaje-M10*30	2
33	Cojinete-6203-2Rz	6
34	Anillo de retención par	3
35	Soporte de banco de trabajo 1	1
36	Soporte de banco de trabajo 2	1
37	Banco de trabajo	1
38	Muela abrasiva de arco	1
17	Arandela plana grado C-10	10
18	Arandela de resorte-10	6
19	Soporte de rectificado plano	1
20	Placa de soporte de rectificado plano	1
21	Placa de grafito	1
22	Soporte de placa de soporte	2

39	Muela abrasiva de arco	1
40	Rueda de rectificado d arco Conjunto de soporte	1
41	Cojinete-608-2Z-S&F	4
42	Rueda de goma 250	1
43	Eje de goma	1
44	Anillo de retención par	1

No.	Nombre	Cantidad
45	Cojinete-6206-2Rz	2
46	Placa de fijación del ten	1
47	Marco de ajuste fijo Lámina	1
48	Ajuste de la rueda tenso Marco	1
49	Código de esquinas de aluminio	1
50	Cojinete-Axk2025+2As	2
51	Eje de tensión	1
52	Rueda tensora	1
53	Manguito de rueda tenso	1
54	Tuerca redonda M20×1,5	1
55	Tornillo-M12×50	1

No.	Nombre	Cantidad
56	El mango	1
57	Tuerca de seguridad M1	1
58	Tornillo-M6×12	4
59	Tornillo-M6×20	3
60	Resorte rectangular	1
61	Mango de siete estrella	1
62	Tuerca de disco de al redonda M10	1
63	Tornillo-M6×10	2
64	Conjunto de protección d tensor	1
65	Eje de montaje de tensi	1
66	Tuerca de seguridad M2	1
