INSTRUKCJA OBSŁUGI BOSS200/1 Vevor

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje. Przed użyciem należy dokładnie sprawdzić stan techniczny produktu. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymałeś. Prosimy o wybaczenie, że będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsłu
	Ten symbol, umieszczony przed uwagą dotyczącą bezpieczeństwa, wskazuje na rodzaj środka ostrożności, ostrzeżenia lub zagrożenia. Zignorowanie tego ostrzeżer może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń ciała, pożaru lub porażenia prądem, należy za przestrzegać poniższych zaleceń.
	PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega przepisom dyrektywy europejs 2012/19/UE. Symbol przekreślonego kosza na śmieci n kółkach oznacza, że produkt wymaga selektywnej zbiór odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzu razem z normalnymi odpadami domowymi, lecz należy oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić ochronniki słuchu.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić maskę przeciwpyłową.
	Ostrzeżenie - odłącz wtyczkę sieciową od gniazdka elektrycznego

SPECIFICATIONS

Model	BOSS200		BOSS200/1
Moc	AC110—120V, 60 Hz, 450W S1	AC230V, 50 Hz, 450 W S1	AC110—120V, 60 Hz, 450W S1	AC230V, 50 Hz, 450 W S1
Prędkość bez obciążenia	2400 obr./min ±5%	2000 obr./min ±5%	2400 obr./min ±5%	2000 obr./min ±5%
Oscylacje	58 OPM
Rozmiar wrzeciona	1/2"
Rozmiary tulei szlifierskich	1/2", 3/4", 1", 1-1/2", 2", 3"
Maksymalna wysokość przedmiotu obrabianego	3-6/7"
Waga	37,5 funta (17 kg)		33 funty (15 kg)
Typ czarownicy

SAFETY GUIDELINES

WARNING!

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

WYTYCZNE BEZPIECZEŃSTWA - DEFINICJE

1. Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Bałagan lub ciemność sprzyjają wypadkom.

2. Nie używaj elektronarzędzi w atmosferach wybuchowych, np. obecność łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne wytwarzają iskry, które

może spowodować zapłon pyłu lub oparów.

1. Trzymaj dzieci i osoby postronne z dala od elektronarzędzia. Rozproszę uwagi może spowodować utratę kontroli.

BEZPIECZEŃSTWO ELEKTRYCZNE

1. Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy nie modyfil wtyczki w żaden sposób.

Nie używaj adapterów wtyczek z uziemionymi elektronarzędziami.

Niezmodyfikowane wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem.

1. Unikaj kontaktu ciała z uziemionymi lub uziemionymi powierzchniami, takimi jak rury,

grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem elektrycznym jest większe, jeśli ciało jest uziemione.

1. Nie wystawiaj elektronarzędzi na działanie deszczu ani wilgoci. Dostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem.
2. Nie nadużywaj przewodu. Nigdy nie używaj przewodu do noszenia, ciągnięcia ani odłączania.

Trzymaj przewód zasilający z dala od źródeł ciepła, oleju, ostrych krawęd lub ruchomych elementów.

części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem

1. Używając elektronarzędzia na zewnątrz, należy używać przedłużacza odpowiedniego do

do użytku na zewnątrz. Użycie przewodu przystosowanego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.

zaszokować.

1. Jeżeli nie można uniknąć używania elektronarzędzia w wilgotnym miejsce należy użyć uziemienia.

Zasilanie zabezpieczone wyłącznikiem różnicowopрядowym (GFCI).

Zastosowanie wyłącznika różnicowoprądowego (GFCI) zmniejsza ryzyko porażenia prądem.

BEZPIECZEŃSTWO OSOBISTE

1. Zachowaj czujność, obserwuj, co robisz i kieruj się zdrowym rozsądkie podczas obsługi elektronarzędzia. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuw podczas

używanie elektronarzędzi może skutkować poważnymi obrażeniami ciała.

1. Stosuj środki ochrony osobistej. Zawsze noś okulary ochronne.

sprzęt taki jak maska oddechowa, antypoślizgowe obuwie robocze i ochronniki słuchu, stosowany w odpowiednich warunkach, zmniejszy ryzyko obrażeń ciała.

1. Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że przełącznik jest w pozycji wyłączonej.

przed podłączeniem do źródła zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem narzędzia. Przenoszenie elektronarzędzi z palcem na przełączniku lub

używanie elektronarzędzi z włączonym przełącznikiem jest przyczyną wypadków.

1. Przed włączeniem elektronarzędzia należy wyjąć klucz nastawczy lub klucz francuski.

pozostawienie klucza lub kluczyka przymocowanego do obracającej się części elektronarzędzia może spowodować osobisty obrażenia.

1. Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i równowagę umożliwia lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

2. Ubierz się odpowiednio. Nie noś luźnych ubrań ani biżuterii. Dbaj o w Ubrania należy trzymać z dala od ruchomych części. Luźne ubrania, biżute lub długie włosy mogą

uwięzione w ruchomych częściach.

1. Jeśli przewidziano urządzenia do podłączenia systemów odpylania i zbierania pyłu, należy upewnić się, że są one podłączone i prawidłowo używane. Korzystanie z systemów odpylania może zmniejszyć zagrożenia związane z pyłem.

UŻYWANIE I KONSERWACJA NARZĘDZI ELEKTRYCZNYCH

1. Nie używaj elektronarzędzia na siłę. Używaj odpowiedniego elektronarzędzia do swojego zastosowania.

cja. Prawidłowe elektronarzędzie wykona pracę lepiej i bezpieczniej w tempie, jakim jest używane.

został zaprojektowany.

1. Nie używaj elektronarzędzia, jeśli przełącznik nie umożliwia jego włączania i wyłączania.

elektronarzędzie, którego nie można kontrolować za pomocą przełącznika, jest niebezpieczne i musi być naprawiony.

1. Odłącz wtyczkę od źródła zasilania i/lub akumulator od przed wykonaniem jakichkolwiek regulacji, wymianą akcesoriów lub Przechowywanie elektronarzędzi. Takie środki zapobiegawcze zmniejszają ryzyko uruchomienia

przypadkowego użycia elektronarzędzia.

1. Przechowuj nieużywane elektronarzędzia poza zasięgiem dzieci i nie pozwalaj im pracować.

osoby niezaznajomione z elektronarzędziem lub niniejszą instrukcją obsługi

Narzędzie elektryczne. Narzędzia elektryczne są niebezpieczne w rękach nieprzeszkolonych użytkowników.

1. Konserwuj elektronarzędzia. Sprawdź, czy ruchome części nie są niewspółosiowe lub nie są zablokowane.

uszkodzenia części i wszelkie inne warunki, które mogą mieć wpływ na działanie elektronarzędzia

W przypadku uszkodzenia, przed użyciem należy oddać elektronarzędzie d naprawy. Wiele

wypadków jest spowodowanych przez żle konserwowane elektronarzędzia.

1. Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące

ostre krawędzie tnące rzadziej się zacinają i są łatwiejsze do kontrolowania.

1. Używaj elektronarzędzia, akcesoriów, narzędzi itp. zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy. Używanie elektronarzędzia do czynności innych niż te, do których jest przeznaczone, może doprowadzić do niebezpiecznej sytuacji.

2. Za pomocą zacisków przymocuj obrabiany przedmiot do stabilnej powierzchni. Trzymając

Podtrzymywanie przedmiotu obrabianego ręką lub przytrzymywanie go ciałem może prowadzić do utraty kontroli.

1. UTRZYMYWAĆ OSŁONY NA MIEJSCU i w stanie sprawnym.

PRACA

1. Oddaj elektronarzędzie do serwisu wyłącznie przez wykwalifikowanego pracownika, używając wyłącznie:

identycznych części zamiennych. Zapewni to bezpieczeństwo elektronarzędzia. utrzymany.

OSTRZEŻENIE DOTYCZĄCE PROPOZYCJI 65 W KALIFORNII

Niektóre pyły powstające podczas szlifowania, piłowania, szlifowania, wiercenia i innych prac budowlanych mogą zawierać substancje chemiczne, w tym ołów, który według stanu Kalifornia może powodować raka, wady wrodzone lub inne uszkodzenia układu rozrodczego. Po kontakcie z materiałem należy umyć ręce.

Oto kilka przykładów takich substancji chemicznych:

• Ołów z farb ołowiowych.
• Krystaliczna krzemionka z cegieł, cementu i innych produktów murarskich.
• Arsen i chrom z drewna poddanego obróbce chemicznej.

Ryzyko związane z tymi ekspozycjami różni się w zależności od tego, jak czu wykonujesz tego typu czynności.

Aby zmniejszyć narażenie na te substancje chemiczne, pracuj w dobrze wentylowanym pomieszczeniu.

z zatwierdzonym sprzętem bezpieczeństwa, takim jak maski przeciwpyłowe specjalnie zaprojektowane do filtrowania mikroskopijne cząsteczki.

BEZPIECZEŃSTWO SZLIFIERKI WRZECIONOWEJ

WARNING!

Nie używaj elektronarzędzia, dopóki nie przeczytasz i nie zrozumiesz poniższych instrukcji oraz etykiet ostrzegawczych.

1. PRZEZNACZENIE NARZĘDZIA. Szlifierka przeznaczona jest do szlifowania drewna i materiałów drewnopodobnych.

tylko. Szlifowanie lub rozdrabnianie innych materiałów może spowodować pożar, obrażenia lub uszkodzenie

Używanie maszyny do celów innych niż te, do których nie jest przeznaczona, może skutkować poważnymi obrażeniami, uszkodzeniem maszyny i unieważnieniem gwarancji.

1. MONTAŻ MASZYNY. Dla bezpieczeństwa pracy szlifierka musi być solidnie zamocowana.

montowany na płaskiej i stabilnej powierzchni lub stojaku.

3. BEZPIECZEŃSTWO OSOBISTE

- Zawsze noś okulary z osłonami bocznymi i ochroną słuchu, zatwierdzone prnormę ANSI Z87.1

i maskę przeciwpyłową.

- Nie należy nosić luźnej odzieży ani biżuterii, ponieważ mogą one zostać wciągnięte przez narzędzie. Zawiąż

z tyłu długie włosy.

- NIE NALEŻY nosić rękawic podczas obsługi urządzenia.

1. PRZEWODY ELEKTRYCZNE. Trzymaj przewody z dala od źródeł ciepła, ol ostrych krawędzi i ruchomych elementów.

części narzędzia. Zleć elektrykowi wymianę lub naprawę uszkodzonych lub zużytych przewodów.

natychmiast.

1. KONTROLA NARZĘDZI I AKCESORIÓW. Przed rozpoczęciem pracy należy sprawdzić narzędzie i

Sprawdź akcesoria pod kątem uszkodzeń lub brakujących części. Nie używaj narzędzia, jeśli jakakolwiek część jest uszkodzona.

Brakuje lub jest uszkodzony. Upewnij się, że wszystkie regulacje są prawidłow wszystkie połączenia są dokręcone. Upewnij się, że wszystkie osłony są na s' miejscu.

1. AKCESORIA DO SZLIFOWANIA

- Nie używaj tulei szlifierskich ani bębnów, które są uszkodzone, rozdarte lub Wymień

zużyte lub uszkodzone tuleje szlifierskie przed rozpoczęciem pracy.

- Zawsze odłączaj urządzenie od zasilania przed dokonywaniem regulacji lub wymianą papieru ściernego, bębnów gumowych lub płytek gardzielowych.

- Zawsze używaj płyty gardzielowej, która pasuje do średnicy bębna, aby zminimalizować szczelinę między bębnem a otworem płyty gardzielowej; zmniejszy to ryzyko

obrażenia ciała.

1. WYMAGANIA DOTYCZĄCE PRZEDMIOTU OBRABIANEGO

- Podnos wyłącznie przedmioty obrabiane na tyle wytrzymałe, aby wytrzymać szlifowania.

wrzeciono.

- Przed szlifowaniem należy sprawdzić obrabiany przedmiot pod kątem niedoskonałości, gwoździ, zszywek itp. Nigdy nie szlifuj materiału, który ma niepokojące niedoskonałości lub wbite ciała obce.

- Podczas szlifowania dużego przedmiotu obrabianego należy zapewnić dodatkowe podparcie. Nie szlifuj przedmiotu obrabianego bez podparcia.

- Szlifuj tylko jeden element obrabiany na raz.

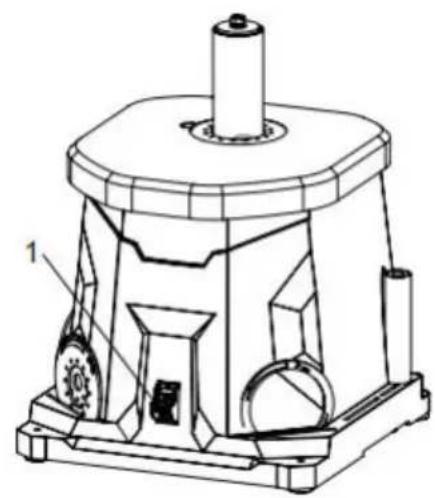

1. ZAPOBIEGANIE PRZYPADKOWEMU URUCHOMIENIU. Upewnij się, że włącznik zasilania jest w pozycji

Przed podłączeniem urządzenia do prądu ustaw je w pozycji WYŁ. Zawsze upewnij się, że wyłącznik zasilania jest włączony.

jest w pozycji WYŁĄCZONEJ i urządzenie jest odłączone od zasilania podczas czyszczenia,

podczas montażu, operacji ustawiania lub gdy nie jest używany.

1. Nie używaj tego narzędzia, dopóki nie zostanie ono całkowicie zmontowane zainstalowane zgodnie z instrukcją.

do instrukcji.

1. Usuń resztki i inne przedmioty ze stołu i tulei szlifierskiej przed włączeniem szlifierki.

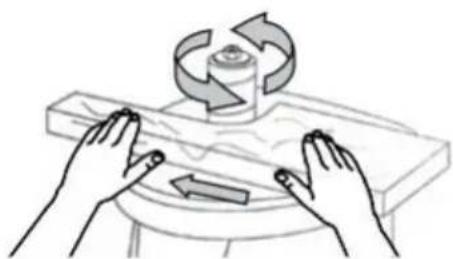

11. PODAWANIE PRZEDMIOTU OBRABIANEGO

- Przed podaniem przedmiotu obrabianego należy pozwolić wrzecionu osiągnąć pełną prędkość. Nie włączać

maszyny, gdy tuleja szlifierska ma kontakt z przedmiotem obrabianym.

- Zwróć uwagę na kierunek obrotów wrzeciona (przeciwnie do ruchu wskazów zegara). Podawaj tylko

przedmiot obrabiany w kierunku przeciwnym do obrotu wrzeciona.

- Mocno trzymaj przedmiot obrabiany i delikatnie dociskaj go do wrzeciona. Nużywaj siły.

zakleszczenie przedmiotu obrabianego w powierzchni szlifierskiej.

1. Nie dotykaj ruchomych części. Trzymaj ręce z dala od bębna podczas pr Jeśli konieczne jest czyszczenie, użyj szczotki do usunięcia trocin i wiórów zamiast szczotki.

siła robocza.

1. Nigdy nie wykonuj prac związanych z układaniem, montażem lub ustawian na stole, gdy szlifierka jest włączona.

operacyjny.

1. Po wyłączeniu szlifierki należy odczekać, aż wrzeciono całkowicie się zatrzyma.

przed dotknięciem przedmiotu obrabianego.

1. Zawsze wyłączaj i odłączaj urządzenie od zasilania przed czyszczeniem lu dokonywaniem regulacji

lub wymiany osprzętu. Przypadkowe uruchomienie może wystąpić, jeśli narzędzi jest podłączone do prądu.

podczas zmiany lub regulacji akcesoriów.

1. CZYSZCZENIE. Nigdy nie używaj rozpuszczalników do czyszczenia części plastikowych. Rozpuszczalniki mogą je rozpuścić.

lub w inny sposób uszkodzić materiał. Do czyszczenia części plastikowych nału używać wyłącznie miękkiej, wilgotnej ściereczki.

1. WYMIANY. W przypadku braku lub uszkodzenia któregokolwiek elementu szlifierki

jeśli urządzenie jest stare lub w jakikolwiek sposób uszkodzone, należy wyłącz je i wyjąć wtyczkę z gniazdka

gniazdka. Wymień brakujące, uszkodzone lub uszkodzone części, używając wyłącznie identycznych części zamiennych przed wznowieniem pracy.

Niniejsze instrukcje bezpieczeństwa nie mogą ostrzegać przed każdym możliwym scenariuszem.

Podczas korzystania z tego narzędzia mogą wystąpić pewne problemy, dlatego należy zawsze zachować czujność i kierować się zdrowym rozsądkiem.

BEZPIECZEŃSTWO ELEKTRYCZNE

1. WTYCZKI POLARYZACYJNE. Aby zmniejszyć ryzyko porażenia prądem, urządzenie jest wyposażone w

Wtyczka spolaryzowana (jeden bolec jest szerszy od drugiego). Ta wtyczka pasuje do gniazdka spolaryzowanego tylko w jeden sposób. Jeśli wtyczka nie pasuje całkowicie do gniazdka, należy ją odwrócić. Jeśli nadal nie pasuje, nał skontaktować się z wykwalifikowanym elektrykiem w celu zainstalowania odpowiedniego gniazdka. Nie należy w żaden sposób modyfikować wtyczki urządzenia ani przedłużacza.

1. Należy zastosować wyłącznik różnicowopрядowy (GFCI)

przewidziane w obwodzie lub gniazdku używanym do zasilania tego elektronarzędzia, aby ograniczyć ryzyko porażenia prądem elektrycznym.

1. SERWIS I NAPRAWA. Aby uniknąć niebezpieczeństwa, urządzenia elektryczr należy serwisować wyłącznie

naprawiony przez wykwalifikowanego technika serwisowego przy użyciu oryginalnych części zamiennych.

WYTYCZNE I ZALECENIA DOTYCZĄCE PRZEDŁUŻACZY

Używając przedłużacza, upewnij się, że jest on wystarczająco mocny, aby wytrzymać prąd pobierany przez urządzenie. Zbyt mały przedłużacz spowoduje spadek napięcia sieciowego, co przełoży się na utratę mocy i przegrzanie. Poniższa tabela przedstawia prawidłowy rozmiar przedłużacza w zależności od jego długości i natężenia prądu. W razie wątpliwości użyj grubszego przedłuża Im mniejszy numer przekroju, tym cięższy przedłużacz.

NATEŻENIEWAMPERACH	WYMAGANY PRZEKRÓJ PRZEWODÓW PRZEDŁUŻACZY
	25 stóp.	50 stóp.	100 stóp.	150 stóp.
4A	kaliber 18	kaliber 16	kaliber 16	kaliber 14

1. SPRAWDŹ PRZED UŻYCIEM PRZEDŁUŻACZ. Upewnij się, że przedłużacz jest prawidłowo podłączony i w dobrym stanie. Zawsze wymień uszkodzony przedłużacz lub zleć jego naprawę wykwalifikowanej osobie przed użyciem.
2. NIE NARAŻAJ PRZEDŁUŻACZA NADUŻYWANIE. Nie ciągnij za przewód, a go odłączyć.

Gniazdo; zawsze odłączaj, ciągnąc za wtyczkę. Odłącz przedłużacz od gniazdk przed odłączeniem produktu od przedłużacza. Chron przedłużacze przed ostrym przedmiotami, nadmiernym ciepłem i wilgocią/mokrymi miejscami.

1. UŻYJ OSOBNEGO OBWODU ELEKTRYCZNEGO DLA SWOJEGO

NARZĘDZIA. Obwód ten nie może być węższy niż 12-milimetrowy i powinien zabezpieczony bezpiecznikiem zwłocznym 15 A.

Przed podłączeniem silnika do sieci elektrycznej należy upewnić się, że przełącznik jest w pozycji WYŁ.

Pozycja, a natężenie prądu jest takie samo, jak podane na tabliczce znamioni silnika. Praca przy niższym napięciu spowoduje uszkodzenie silnika.

PACKAGE CONTENTS

Przed użyciem szlifierki wrzecionowej należy skonfigurować maszynę poprzez zainstalowanie

Odpowiedni bęben szlifierski, tuleja szlifierska, płyta gardzielowa i podkładka wrzeciona do Państwa potrzeb. Sprawdź listę przewozową z poniższym schematem. Jeśli jakakolwiek część jest uszkodzona lub jej brakuje, prosimy o kontakt z naszym działem obsługi klienta.

WARNING!

Nie podłączaj i nie włączaj narzędzia, dopóki nie zostanie ono całkowicie zmontowane zgodnie z instrukcją.

Nieprzestrzeganie instrukcji bezpieczeństwa może skutkować poważnymi obrażeniami ciała.

Zapoznaj się ze schematem listy przewozowej na stronie 8, aby upewnić się, używasz odpowiednich rozmiarów płyt gardzielowych, bębnów i podkładek do każdej tulei szlifierskiej. Aby zapewnić odpowiednie podparcie obrabianego przedmiotu i zminimalizować luz, użyj płyty gardzielowej pasującej do bębna i z którymi będziesz pracować. Rozmiar płyty gardzielowej jest zaznaczony na powierzchni płyty.

UWAGA: Najmniejszy rozmiar tulei szlifierskiej nie zawiera bębna. Zakłada się bezpośrednio na gołe wrzeciono.

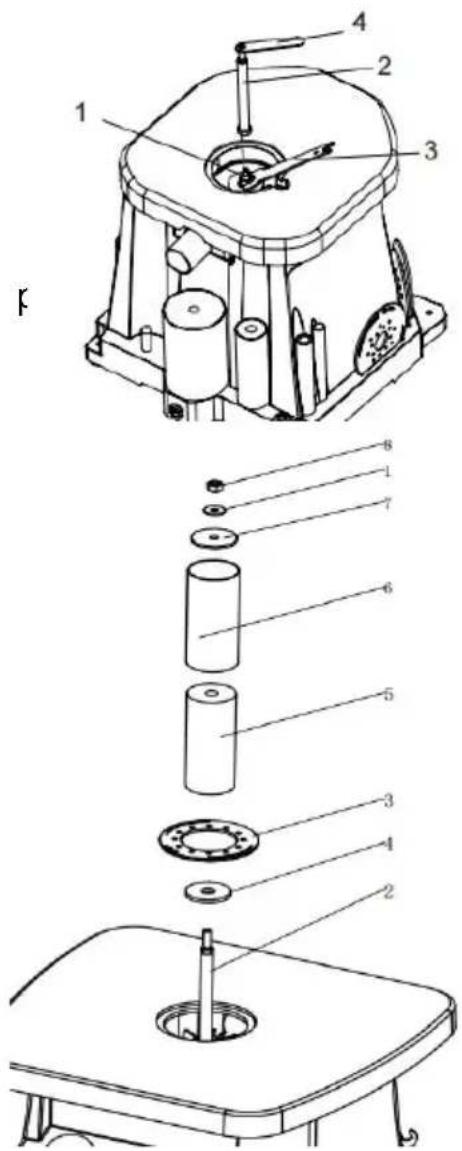

MONTAŻ WRZECIONA

1. Odłącz maszynę od źródła zasilania.
2. Włóż wał główny I (2) do wału głównego
3. Przytrzymaj wał główny II (1) w pozycji za p klucz (3).
4. Przykręć wał główny I (2) zgodnie z ru wskazówek zegara do wału głównego II (1) pomocą klucza płaskiego do wrzeciona (4).

MONTAŻ AKCESORIÓW

1. Nasuń dolną podkładkę wrzeciona (4) na 1 wrzeciona (2).
2. Zamontuj preferowany bęben gumowy (5) r wale wrzeciona (2), a następnie odpowiednią szlifierską (6) i płytę gardzielową (3). Upewnij że strona zadrukowana płyty gardzielowej jest

UWAGA: Tuleja 1/2" jest instalowana bezpośrednio na wrzeciono.

1. Zabezpiecz nasadkę szlifierską za pomocą

odpowiedniej wielkości tarczy dociskowej bębna szlifierskiego (7) i podkładki płaskiej D8 (1).

Dokręć górną nakrętkę sześciokątną M8 (8) kluczem, aż bęben szlifierski całkowicie się rozszerzy i mocno przytrzyma tuleję szlifierską. Tuleja nie może swobodnie obracać bez obracania się bębna szlifierskiego.

MONTAŻ MASZYNY

Aby zapewnić bezpieczną obsługę, maszynę należy zamocować na płaskim, stabilnym stole warsztatowym lub stojaku.

Podstawa urządzenia posiada cztery otwory montażowe o średnicy 6 mm. Um szlifierkę na powierzchni montażowej i włóż ołówek w otwory montażowe, aby zaznaczyć ich położenie. Zdejmij szlifierkę i wywierć otwory montażowe.

Następnie ustaw podstawę szlifierki nad otworami montażowymi i zamocuj urządzenie za pomocą czterech śrub montażowych, podkładek, podkładek zabezpieczających i nakrętek sześciokątnych (elementy montażowe nie są dołączone do zestawu). Mocno dokręć nakrętki sześciokątne.

W przypadku montażu tymczasowego przymocuj szlifierkę do przenośnej płyty montażowej i użyj 2 dużych zacisków C, aby przymocować płytę montażową i stabilnej powierzchni.

GÓRNA STRAŻ

WARNING!

Operacje szlifowania są zapylone i mogą wytwarzać szkodliwe dla zdrowia cząsteczki. Zawsze noś maskę przeciwpyłową i korzystaj z odpowiedniego systemu odpylania.

Aby podłączyć system odpylania do maszyny:

1. Założ 2,46- calowy wąż odpylający (nie jest dołączony) na port odpylający

razie potrzeby zabezpiecz wąż za pomocą za (nie jest dołączony).

1. Pociągnij za wąż, aby upewnić się, że zł szczelne. Ciasne dopasowanie jest niezbędne prawidłowego działania.

2. Podłącz drugi koniec węża odpylającego d wybranego systemu odpylania. W zależności ( rozmiaru wlotu odkurzacza może być potrzeb adapter do portu odpylającego (brak w zestaw Port odpylający ma średnicę zewnętrzną 2,46 (6,1 cm) i średnicę wewnętrzną 2,26 cala (

UWAGA: Niestosowanie systemu odpylania spowoduje unieważnienie gwarancji na ten pro Aby gwarancja była ważna, konieczne jest stosowanie systemu odpylania.

PRZEŁĄCZNIK WŁ./WYŁ. Z KLUCZYKIEM BEZPIECZEŃSTWA

Przełącznik kluczykowy WŁ./WYŁ. (1) ma na uniemożliwienie nieautoryzowanego użycia szlifierki.

1. Aby włączyć szlifierkę, włóż kluczyk bezpieczeństwa do gniazda na kluczyk środkowej części włącznika. Podnieś włącznik do góry, aby włączyć szlifierkę.
2. Aby WYŁĄCZYĆ szlifierkę, naciśnij przełącznik w dół. Wyjmij kluczyk bezpieczeństwa, gdy szlifierka całkowicie się zatrzyma, delikatnie go wyciągając OSTRZEŻENIE: Wyjmij klucz bezpieczeństwa, gdy szlifierka nie jest używana. Klucz należy przechowywać w bezpiecznym miejscu, poza zasięgiem dzieci.

OBSŁUGA SZLIFIERKI WRZECIONOWEJ

1. Upewnij się, że urządzenie zostało solidnie zamontowane, a wszystkie akcesoria zostały prawidłowo zainstalowane zgodnie z instrukcjar podanymi na stronie 9–10.

1. Podłącz i włącz szlifierkę. Pozwól wrzecionu osiągnąć pełną prędkość.
2. Mocno trzymaj przedmiot obrabiany obiema rękami, aby uzyskać maksymaln kontrolę. Powoli przesuwaj przedmiot obrabiany w kierunku przeciwnym do obrą wrzeciona.

UWAGA: Wrzeciono obraca się przeciwnie do ruchu wskazówek zegara.

Obrabiany przedmiot należy prowadzić od prawej do lewej. Prowadzenie przedmiotu obrabianego w przeciwnym kierunku spowoduje, że siły obracającej się tulei szlifierskiej będą odrzucać lub odbijać przedmiot obrabiany od tulei szlifierskiej, co może prowadzić do obrażeń.

1. Utrzymuj nacisk na obrabiany przedmiot w kierunku stołu, delikatnie przesuwając go wzdłuż tulei szlifierskiej, aż do uzyskania pożądanej krzywizny. Nie dociskaj przedmiotu obrabianego do tulei szlifierskiej na siłę.
2. Po zakończeniu pracy wyłącz szlifierkę i poczekaj, aż wrzeciono całkowicie zatrzyma.
3. Wyjmij kluczyk bezpieczeństwa i odłącz urządzenie od gniazdka. Postępuj zgodnie z instrukcjami konserwacji na następnej stronie, aby wyczyścić i konserwować szlifierkę.

MAINTENANCE

WARNING!

Aby uniknąć wypadków, WYŁĄCZ narzędzie i odłącz je od gniazdka elektrycznego przed czyszczeniem, regulacją lub wykonywaniem prac konserwacyjnych lub smarowania.

WARNING!

Wszelkie próby naprawy lub wymiany części elektrycznych tego narzędzia mogą być niebezpieczne. Serwisowanie narzędzia musi być wykonywane przez wykwalifikowanego technika. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych. Użycie innych części może być niebezpieczne lub spowodować awarię produktu.

RUTYNOWA KONTROLA

Przed każdym użyciem należy sprawdzić ogólny stan narzędzia. Jeśli występuje którykolwiek z poniższych stanów: Jeśli nie istnieją, nie należy ich używać do czasu wymiany części lub prawidłowej naprawy temperówki.

Sprawdź:

• Luźne elementy montażowe lub nieprawidłowe mocowanie,
• Niewspółosiowość lub zakleszczenie ruchomych części,
• Uszkodzony przewód/okablowanie elektryczne,
• Pęknięte lub uszkodzone części oraz
• Wszelkie inne warunki mogące mieć wpływ na bezpieczne działanie

CZYSZCZENIE I PRZECHOWYWANIE

1. Po każdej operacji należy użyć odkurzacza, aby usunąć kurz i wióry z powierzchni narzędzi, obudowy silnika i obszaru roboczego. Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika.
2. Wytrzyj powierzchnię narzędzia miękką ściereczką lub szczotką. Upewnij się, że do narzędzia nie dostanie się woda.
3. Okresowo należy zdejmować płytkę gardzielową i dolną podkładkę wrzeciona oraz usuwać kurz nagromadzony w obszarze płytki gardzielowej.

UWAGA: Większość tworzyw sztucznych jest podatna na uszkodzenia spowodowane różnymi rozpuszczalnikami dostępnymi w handlu. Nie należy używać rozpuszczalników ani środków czyszczących, które mogłyby uszkodzić części plastikowe.

Należą do nich m.in.: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące i domowe detergenty zawierające amoniak.

1. Przechowuj narzędzie w czystym i suchym miejscu, poza zasięgiem dzieci Przechowuj akcesoria szlifierskie z dala od ekstremalnie wysokich/niskich temperatur. Nie zginaj ani nie składaj tulei szlifierskich.

SMAROWANIE

Wszystkie łożyska kulkowe są uszczelnione i trwale nasmarowane. Nie jest wymagane dodatkowe smarowanie.

UTYLIZACJA PRODUKTU

Zużytych elektronarzędzi nie należy wyrzucać razem z odpadami domowymi. To produkt zawiera elementy elektroniczne, które należy poddać recyklingowi. Prosimy o dostarczenie produktu do lokalnego punktu recyklingu w celu odpowiedzialnej utylizacji i zminimalizowania jego wpływu na środowisko.

Aby uniknąć obrażeń w wyniku przypadkowego uruchomienia, zawsze wyłączaj urządzenie i odłączaj wtyczkę od źródła zasilania przed przystąpieniem do jakichkolwiek regulacji.

PROBLEM	PRZYCZYNA PROBLEMU	SUGEROWANE DZIAŁANIA NAPRAWCZE
Sander tak robi nie włączać.	1、Przewód zasilający lub przedłużacz jest uszkodzony lub nieprawidłowo podłączony2、Wyjmij klucz bezpieczeństwa z wyłącznika zasilania.3. Uszkodzony wyłącznik zasilania, uszkodzony silnik l okablowanie, zwarcie lub luź połączenia.4、Wyłącznik automatyczny je wyłączony.5. Zużyte szczotki węglowe.	1. Sprawdź przewód zasilający, przedłużacz, wtyczkę i gniazdk elektryczne. Upewnij się, że narzędzie jest prawidłowo podłączone. Nie używaj, jeśli którykolwiek przewód jest uszkodzony.2. Włóż klucz bezpieczeństwa wyłącznika zasilania.3. Zaprzestań używania narzędzia i skontaktuj się z obsługą klienta. Naprawy musi wykonywać wykwalifikowany technik.4. Naciśnij wyłącznik, aby zresetować.5. Wymień szczotki węglowe.
Silnik przegrzewa się.	1. Silnik przeciążony.2. Przewód przedłużający jes zbyt długi i niewystarczające gruby.3. Nieużywana funkcja zbierania kurzu.	1. Zmniejsz obciążenie silnika zmniejsz ciśnienie na szlifowanym przedmiocie.2. Użyj przedłużacza o odpowiednim przekroju i długoś lub podłącz urządzenie bezpośrednio do gniazdka.3. Stosuj zbieranie kurzu.
Ziarna ścierne łatwo się ścierają.	1. Tuleja szlifierska była przechowywana w niewłaściwym środowisku.2. Rękaw szlifierski jest uszkodzony lub zgięty	1. Przechowuj akcesoria szlifierskie z dala od źródeł ci i suchości.2. Przechowuj akcesoria szlifierskie w pozycji płaskiej – nie zginaj ich ani nie składaj.
Głębokie szlifowanie rowki lub blizny w przedmiot obrabiany.	6. Ziarnistość papieru ściernego jest zbyt gruba, ał uzyskać pożądany efekt wykończenia.2. Przedmiot obrabiany szlifowany w poprzek słojów.3. Zbyt duża siła szlifowania4. Przedmiot obrabiany był z długo przytrzymywany na szlifowanej powierzchni.	1. Użyj narzędzia ściernego o drobniejszej gradacji.2. Szlifuj zgodnie z usłojeniem drewna.3. Podczas szlifowania zmniejs nacisk na obrabiany przedmiot.4. Podczas szlifowania za pomocą tulei szlifierskiej należy utrzymywać obrabiany przedmiow ruchu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730

UK

REP
