Produkttyp	Spindelslipmaskin
Märke	Vevor
Modell	BOSS200/1
Matningsspänning	230 V, 50 Hz
Effekt	450 W
Tomgångshastighet	2000 rpm ±5 %
Oscillationer	58 OPM
Spindelstorlek	1/2 tum (12,7 mm)
Sliphylsornas storlekar	1/2, 3/4, 1, 1-1/2, 2, 3 tum
Maximal arbetsstyckeshöjd	98 mm (3-6/7 tum)
Vikt	15 kg (33 lb)
Strömbrytare	Med säkerhetsnyckel
Utsugningsdiameter	65 mm (yttre)
Lämpliga material	Trä och liknande material
Slipningstyp	Slipning av böjda konturer
Monteringsalternativ	4 hål om 6 mm för fastsättning på arbetsbänk
Inkluderade tillbehör	Spindel, gummitrummor, hylsor, spårplattor, nycklar
Smörjning	Livstidssmorda tätade lager
Kolborstar	Utbytbara (normal förslitning)

Vanliga frågor - BOSS200/1 Vevor

Hur installerar man maskinen på en arbetsbänk?

Använd de fyra 6 mm fästhålen som finns i maskinens bas. Placera slipmaskinen på arbetsbänken, markera placeringarna, borra hålen och fäst sedan maskinen ordentligt med bultar, brickor och muttrar (medföljer ej). För tillfällig montering kan du använda C-klämmor på en monteringsplatta.

Vilken skyddsutrustning ska jag bära?

Bär alltid skyddsglasögon godkända enligt ANSI Z87.1 med sidoskydd, ett dammask och hörselskydd. Undvik lösa kläder, smycken och knyt upp långt hår.

Hur väljer man rätt sliphylsa?

Välj en sliphylsa som passar gummitrummans storlek och motsvarande spårplatta. Tillgängliga storlekar är 1/2, 3/4, 1, 1-1/2, 2 och 3 tum. Använd alltid den spårplatta som minimerar utrymmet mellan trumman och öppningen.

I vilken riktning ska jag föra arbetsstycket under slipning?

Spindeln roterar moturs. För arbetsstycket från höger till vänster (mot rotationen) för att undvika att arbetsstycket kastas iväg. Tvinga aldrig arbetsstycket mot hylsan.

Vad gör jag om slipmaskinen inte startar?

Kontrollera först att säkerhetsnyckeln är ordentligt insatt i strömbrytaren och att verktyget är inkopplat. Om sladden är skadad, använd den inte. Kontrollera även jordfelsbrytaren och kolborstarnas skick. Om problemet kvarstår, kontakta kundtjänst.

Hur rengör och underhåller man slipmaskinen?

Koppla alltid bort verktyget före rengöring. Använd en dammsugare för att ta bort damm och spån, särskilt från ventilationsöppningarna. Torka av ytorna med en mjuk, fuktig trasa. Använd aldrig starka lösningsmedel. Förvara verktyget på en ren, torr plats, utom räckhåll för barn.

Kan jag slipa andra material än trä?

Nej, denna slipmaskin är designad endast för trä och liknande material. Slipning av andra material som metall eller plast kan orsaka brand, personskada eller skada verktyget.

Hur använder man säkerhetsnyckeln?

Sätt in säkerhetsnyckeln i mitten av strömbrytaren. För att slå på, lyft strömbrytaren; för att stänga av, tryck ner den. Ta bort nyckeln efter användning och förvara den på en säker plats utom räckhåll för barn för att förhindra obehörig användning.

När ska jag byta sliphylsorna?

Byt hylsorna så snart de är slitna, trasiga eller lösa. En skadad hylsa kan orsaka ojämn slipning eller skador. Förvara hylsorna plant, skyddade från värme och fukt för att förlänga deras livslängd.

Vad gör jag om motorn överhettas?

Minska trycket på arbetsstycket (motorn överbelastas). Kontrollera att förlängningssladden har tillräcklig area (minst 16 AWG för 50 fot). Använd alltid dammsugningssystemet för att undvika dammansamling i motorn.

BRUKSANVISNING BOSS200/1 Vevor

Detta är originalinstruktionen. Läs alla instruktioner i manualen noggrant innan du använder den. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några tekniska programuppdateringar för vår produkt.

	Varning - För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.
	Denna symbol, som placeras före en säkerhetsanmärkr indikerar en typ av försiktighetsåtgärd, varning eller far ignorera denna varning kan leda till en olycka. För at risken för skada, brand eller elchock, följ alltid rekommendationerna nedan.
	KORREKT AVFALLSHANTERING Denna produkt omfattas av bestämmelserna i EU-direkt 2012/19/EU. Symbolen som visar en överstruken soptur indikerar att produkten kräver separat sophämtning inor Europeiska unionen. Detta gäller produkten och alla till som är märkta med denna symbol. Produkter som är som sådana får inte kasseras med vanligt hushållsavfa utan måste lämnas till en insamlingsplats för återvinnin elektriska och elektroniska apparater.
	Varning - Var noga med att bära ögonskydd när du denna produkt.
	Varning - Var noga med att bära hörselskydd när du använder den här produkten.
	Varning - Var noga med att bära dammasker när d använder den här produkten.
	Varning - Dra ur nätsladden från eluttaget

SPECIFIKATIONER

Modell	BOSS200		BOSS200/1
Driva	AC110—120V, 60 Hz, 450W S1	AC230V, 50 Hz, 450W S1	AC110—120V, 60 Hz, 450W S	AC230V, 50 Hz, 450W S1
Ingen lasthastighet	2400 varv/min ±5 %	2000 varv/min ±5 %	2400 varv/min ±5 %	2000 varv/min ±5 %
Oscillation er	58 o/min
Spindelstor lek	1/2"
Sliphylsans storlekar	1/2", 3/4", 1", 1-1/2", 2", 3"
Maximal arbetsstyck ehöjd	3-6/7"
Vikt	17 kg (37,5 pund)		15 kg (33 pund)
S häxtyp

VARNING!

Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan leda till elektrisk stöt, brand och/eller allvarliga skador.

SÄKERHETSRIKTLINJER - DEFINITIONER

SÄKERHET I ARBETSOMRÅDET

1. Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden inbjuder till olyckor.
2. Använd inte elverktyg i explosiva atmosfärer, såsom i närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som

kan antända damm eller ångor.

1. Håll barn och åskådare borta när du använder ett elverktyg. Distraktion kan göra att du tappar kontrollen.

ELSÄKERHET

1. Elverktygskontakter måste passa i uttaget. Modifiera aldrig kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektriska stötar.
2. Undvik kroppskontakt med jordade ytor såsom rör, element, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om kroppen är jordad.
3. Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som tränger in i elverktyget ökar risken för elektriska stötar.
4. Misshandla inte sladden. Använd aldrig sladden för att bära, dra i eller koppla ur den.

Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Trasslade sladdar ökar risken för elektriska stötar.

1. Använd en förlängningssladd som är lämplig för utomhusbruk när du använder ett elverktyg.

utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska

stötar.

1. Om det är oundvikligt att använda ett elverktyg i fuktiga utrymmen, använd en jordad

en jordfelsbrytare (GFCI) som skyddar matningen. Användning av en jordfelsbrytare minskar risken för elektriska stötar.

PERSONLIG SÄKERHET

1. Var uppmärksam, se upp för vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte ett elverktyg om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet medan

Användning av elverktyg kan orsaka allvarliga personskador.

1. Använd personlig skyddsutrustning. Använd alltid ögonskydd.

Skyddskläder

Utrustning som andningsmask, halkfria skyddsskor och hörselskydd som används under lämpliga förhållanden minskar risken för personskador.

1. Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkällan och/eller batteriet, plockar upp eller bär verktyget. Bär elverktyg med fingret på strömbrytaren eller

Att sätta ström på elverktyg med strömbrytaren påslagen inbjuder till olyckor.

1. Ta bort eventuella justeringsnycklar eller skiftnyckelringar innan du slår på elverktyget.

en skiftnyckel eller nyckel som lämnas kvar på en roterande del av elverktyget kan orsaka

personskada.

1. Sträck dig inte för långt. Håll alltid bra fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer.
2. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll håret och

kläderna borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

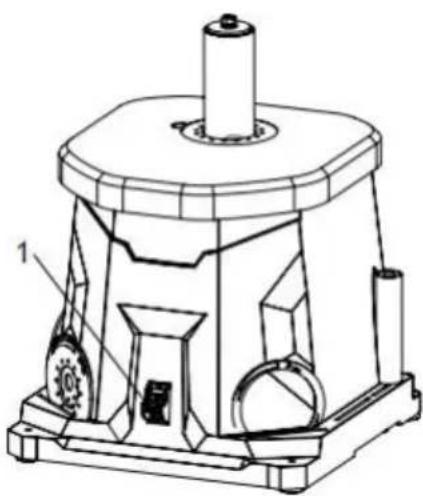

1. Om anordningar finns för anslutning av dammutsug och uppsamling, se till att dessa är anslutna och används korrekt. Användning av dammutsug minskar dammrelaterade faror.

ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

1. Tvinga inte elverktyget. Använd rätt elverktyg för ditt ändamål.

Rätt elverktyg gör jobbet bättre och säkrare i den takt det är designat för.

1. Använd inte elverktyget om strömbrytaren inte slår på och av det.

Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.

1. Koppla ur kontakten från strömkällan och/eller batteriet från

elverktyget innan du gör några justeringar, byter tillbehör eller

förvaring av elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risken för start

elverktyget av misstag.

1. Förvara elverktyg som inte används utom räckhåll för barn och låt inte

personer som inte känner till elverktyget eller dessa instruktioner använda det.

Elverktyg är farliga i händerna på oerfarna användare.

1. Underhåll elverktyg. Kontrollera att rörliga delar inte är feljusterade eller har fastnat.

skadade delar och andra tillstånd som kan påverka elverktygets

användning. Om elverktyget är skadat, låt det repareras före användning. Många

olyckor orsakas av dåligt underhållna elverktyg.

1. Håll skärverktygen vassa och rena. Korrekt underhållna skärverktyg med

vassa skäreggar har mindre risk att fastna och är lättare att kontrollera.

1. Använd elverktyget, tillbehören och verktygsbitarna etc. i enlighet med

dessa instruktioner och ta hänsyn till arbetsförhållandena och det arbete

som ska utföras. Användning av elverktyget för andra ändamål än de avsedda

kan leda till en farlig situation.

1. Använd klämmor för att fästa arbetsstycket på en stabil yta. Håll en

Att använda arbetsstycket för hand eller att stödja det med kroppen kan leda till att du förlorar kontrollen.

1. HÅLL SKYDDEN PÅ PLATS och i fungerande skick.

SERVICE

1. Låt en kvalificerad reparatör serva ditt elverktyg endast med hjälp av identiska reservdelar. Detta säkerställer att elverktygets säkerhet är underhållen.

VARNING FRÅN KALIFORNIEN PROPOSITION 65

En del damm som skapas vid slipning, sågning, borrning och andra byggaktiviteter kan innehålla kemikalier, inklusive bly, som i delstaten Kalifornien är kända för att orsaka cancer, fosterskador eller andra reproduktionsskador.

Tvätta händerna efter hantering. Några exempel på dessa kemikalier är:

• Bly från blybaserade färger. - Kristallin kiseldioxid från tegelstenar, cement och andra murverksprodukter. - Arsenik och krom från kemiskt behandlat virke.

Din risk från dessa exponeringar varierar beroende på hur ofta du gör den typen av

arbete. För att minska din exponering för dessa kemikalier, arbeta i ett välventilerat utrymme

med godkänd säkerhetsutrustning såsom dammasker som är speciellt utformade för att filtrera bort

mikroskopiska partiklar.

SÄKERHET FÖR SPINDELSLIPMASKINER

VARNING!

Använd inte elverktyget förrän du har läst och förstått följande instruktions- och varningsetiketterna.

1. VERKTYGETS ÄNDAMÅL. Denna slipmaskin är avsedd för att slipa trä eller träliknande produkter

endast. Slipning av andra material kan orsaka brand, personskada eller skador på

arbetsstycket. Att använda maskinen för något annat ändamål än det avsedda kan leda till allvarliga skador, maskinskador och att garantin upphör att gälla.

1. MASKINMONTERING. För driftsäkerheten måste slipmaskinen vara säkert fastmonterad på en plan och stabil yta eller stativ.

3. PERSONLIG SÄKERHET

• Använd alltid ANSI Z87.1-godkända glasögon med sidoskydd, hörselskydd och en dammask.
• Bär inte löst sittande kläder eller smycken, eftersom de kan dras in av verktyget. Knyt långt hår bakåt.

- ANVÄND INTE handskar när du använder maskinen.

1. ELKABLAR. Håll sladdar borta från värme, olja, vassa kanter och rörliga föremål.

delar av verktyget. Låt en elektriker byta ut eller reparera skadade eller slitna sladdar

omedelbart.

1. INSPEKTION AV VERKTYG OCH TILLBEHÖR. Kontrollera verktyget före användning och

kontrollera tillbehören för eventuella skador eller saknade delar. Använd inte verktyget om någon del

saknas eller är skadad. Se till att alla justeringar är korrekta och att alla anslutningar är åtdragna. Se till att alla skydd sitter på plats.

6. SLIPNINGSTILLBEHÖR

• Använd inte sliphylsor eller trummor som är skadade, trasiga eller lösa. Byt slitna eller skadade sliphylsor före användning.
• Koppla alltid ur enheten innan du gör justeringar eller byter sandpapper, gummitrummor eller halsplattor.
• Använd alltid en halsplatta som matchar trummans diameter för att minimera mellanrummet mellan trumman och halsplattans öppning; detta minskar risken för personskada.

7. KRAV PÅ ARBETSSTYCKET

- Ställ endast arbetsstycken tillräckligt stadiga för att motstå slipkraften axel.

• Kontrollera arbetsstycket för defekter, spikar, klamrar etc. före slipning. Slipa aldrig material som har tvivelaktiga defekter eller inbäddade främmande föremål.
• Vid slipning av ett stort arbetsstycke, se till att det finns extra stöd. Slipa arbetsstycket.
• Slipa endast ett arbetsstycke åt gången.
• FÖRHINDRA OAVSIKTLIG START. Se till att strömbrytaren är i läge AV innan du ansluter maskinen. Se alltid till att strömbrytaren är i AVSTÄNGT läge och maskinen är urkopplad när den rengörs, monteras, installeras eller när den inte används.
• Använd inte detta verktyg förrän det är helt monterat och installerat enligt anvisningarna.

till instruktionerna.

1. Ta bort skrotbitar och andra föremål från bordet och sliphylsan innan du slår PÅ slipmaskinen.

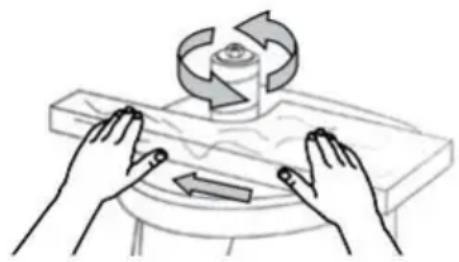

2. MATNING AV ARBETSSTYCKET

- Låt spindeln nå full hastighet innan arbetsstycket matas fram. Slå inte på maskinen medan sliphylsan är i kontakt med arbetsstycket.

- Var medveten om spindelns rotationsriktning (moturs). Mata endast arbetsstycket mot spindelns rotation.

- Håll arbetsstycket ordentligt och tryck det lätt mot spindeln. Använd inte väl fastna ett arbetsstycke i slipytan.

1. Rör inte vid rörliga delar. Håll händerna borta från trumman under drift. Om rengöring är nödvändig, använd en borste för att ta bort sågspån och fli istället för din

händer.

1. Utför aldrig layout-, monterings- eller uppställningsarbete på bordet medan slipmaskinen är igång.

i drift.

1. Efter att slipmaskinen stängts av, vänta tills spindeln stannat helt innan du vidrör arbetsstycket.
2. Stäng alltid av och dra ur sladden till maskinen innan du rengör och gö justeringar.

eller byte av tillbehör. Oavsiktlig start kan inträffa om verktyget är inkopplat vid byte eller justering av tillbehör.

1. RENGÖRING. Använd aldrig lösningsmedel för att rengöra plastdelar.

Lösningsmedel kan lösa upp

eller på annat sätt skada materialet. Använd endast en mjuk, fuktig trasa för att rengöra plastdelar.

1. UTBYTE. Om någon del av din slipmaskin saknas eller skadas,

eller om den är gammal eller slutar fungera på något sätt, stäng av strömbrytaren och dra ut kontakten ur strömförsörjningen.

Byt ut saknade, skadade eller trasiga delar mot identiska reservdelar innan du återupptar driften.

Dessa säkerhetsinstruktioner kan omöjligt varna för alla scenarier som kan uppstå med detta verktyg, så se alltid till att vara uppmärksam och använd sunt förnuft under användning.

EL SÄKERHET

1. POLARISERADE KONTAKTER. För att minska risken för elektriska stötar har denna utrustning en

polariserad kontakt (ena polen är bredare än den andra). Denna kontakt passar bara i ett polariserat uttag på ett sätt. Om kontakten inte passar helt i uttaget, vänd på kontakten. Om den fortfarande inte passar, kontakta en behörig elektriker för att installera ett korrekt uttag. Modifiera inte maskinens kontakt eller förlängningssladden på något sätt.

1. JORDFELSBRYTARSKYDD (GFCI) bör vara

som finns på kretsen eller uttaget som används för detta elverktyg för att minska risken för elektriska stötar.

1. SERVICE OCH REPARATION. För att undvika fara får elektriska apparater endast

repareras av kvalificerad servicetekniker med originalreservdelar.

RIKTLINJER OCH REKOMMENDATIONER FÖR FÖRLÄNGNINGSKABBLAR

När du använder en förlängningssladd, se till att använda en som är tillräckligt kraftig för att bära den ström som din produkt kommer att dra. En för liten sladd orsakar ett fall i nätspänningen vilket resulterar i strömförlust och överhettning. Tabellen nedan visar rätt storlek att använda beroende på sladdlängd och amperevärde. Använd en kraftigare sladd vid tveksamhet. Ju mindre stickprov, desto kraftigare sladd.

Ampere	NÖDVÄNDIG TJÄNSTDICKA FÖRFÖRLÄNGNINGSKABBLAR
	25 fot	50 fot	100 fot	150 fot
4A	18 gauge	16 gauge	16 gauge	14 gauge

1. KONTROLLERA FÖRLÄNGNINGSKABELN FÖRE ANVÄNDNING. Se till att förlängningssladden är korrekt ansluten och i gott skick. Byt alltid ut en skadad förlängningssladd eller låt en kvalificerad person reparera den innan du använder den.
2. ANVÄND INTE FÖRLÄNGNINGSSLADDEN FELAKTIGT. Dra inte i sladden för att koppla bort den.

Dra alltid ur kontakten genom att dra i kontakten, inte i sladden. Koppla ur

förlängningssladden från uttaget innan du kopplar ur produkten från

förlängningssladden. Skydda dina förlängningssladdar från vassa föremål,

överdriven värme och fuktiga/våta områden.

1. ANVÄND EN SEPARAT KRETS FÖR DITT VERKTYG. Denna krets får ha en kabel med tjocklek mindre än 12 gauge och ska skyddas med en tidsfördröjd säkring på 15 A.

Innan motorn ansluts till strömförsörjningen, se till att strömbrytaren är i AV-läge.

Kontrollera att strömbrytaren är i AV-läge och att den elektriska strömmen är klassad enligt den ström som anges på motorns märkskylt. Om motorn körs med lägre spänning kommer den att skadas.

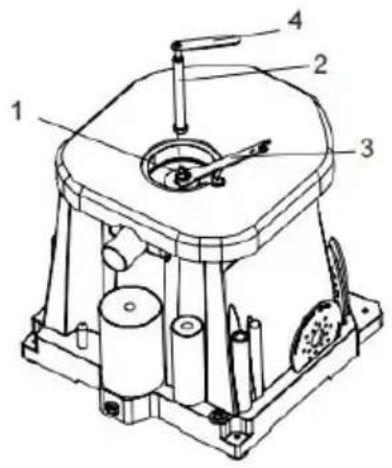

PAKETETS INNEHÅLL

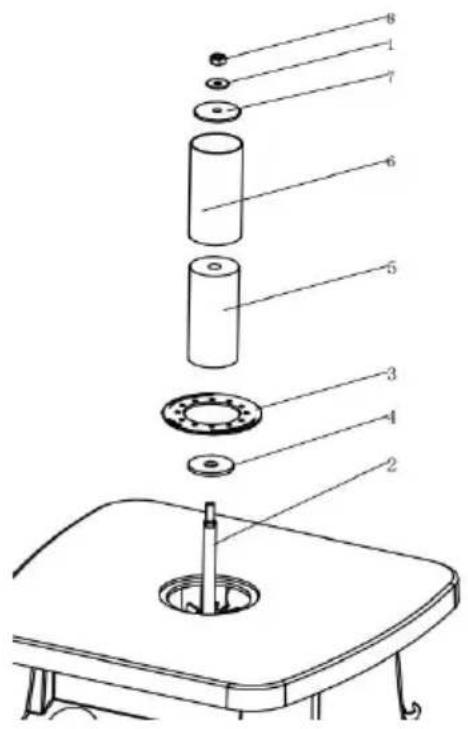

Innan du använder spindelslipen måste du konfigurera maskinen genom att installera

lämplig sliptrumma, sliphylsa, halsplatta och spindelbricka för din användning.

Kontrollera din packlista mot diagrammet nedan. Om någon del är skadad eller saknas, vänligen kontakta vår kundtjänst.

DRIFTSINSTRUKTIONER

VARNING!

Anslut inte eller slå inte på verktyget förrän det är helt monterat enligt instruktionerna.

Underlåtenhet att följa säkerhetsanvisningarna kan leda till allvarliga personskador.

Se packlistan på sidan 8 för att säkerställa att du använder rätt storlek på halsplattor, trummor och brickor för varje sliphylsa. För att säkerställa att arbetsstycket kan stödjas ordentligt och för att minimera spel, använd den halsplatta som matchar trumman och hylsan som du ska arbeta med. Storleken på halsplattan är markerad på plattans yta.

1. Koppla bort maskinen från strömkällan.
2. Sätt i huvudaxel I (2) i huvudaxel II (1).
3. Håll huvudaxeln II (1) på plats med hjälp av skiftnyckel (3).
4. Skruva fast huvudaxeln I (2) medurs på huvudaxeln II (1) med hjälp av spindelnyckeln.

1. Skjut den nedre spindelbrickan (4) över spindelaxeln (2).
2. Montera den önskade gummitrumman (5) på spindelaxeln (2), följt av motsvarande sliphylsa och halsplattan (3). Se till att den tryckta sidan av halsplattan är vänd uppåt.

OBS: 1/2"-hylsan monteras direkt på axeln.

1. Fäst sliptillsatsen på plats med slipvalsens tryckplatta (7) av lämplig storlek eller planbricka D8 (1).

Dra åt den övre sexkantsmuttern M8 (8) med en skiftnyckel tills slipvalsen är expanderad och håller fast sliphylsan. Hylsan kan inte rotera fritt utan att slipvalsen roterar.

MASKINMONTERING

För säker användning måste maskinen säkras på en plan, säker arbetsbänk eller ett stativ.

Maskinens bas har fyra 6 mm monteringshål. Placera slipmaskinen på monteringsytan och stick in en penna genom monteringshålen för att markera hålens placering. Ta bort slipmaskinen och borra ur monteringshålen. Rikta sedan in slipmaskinens bas över monteringshålen och fäst maskinen med fyra monteringsbultar, brickor, låsbrickor och sexkantsmuttrar (monteringsdetaljer ingår ej). Dra åt sexkantsmuttrarna ordentligt.

För tillfällig montering, fäst slipmaskinen på en mobil monteringsplatta och använd två stora C-klämmor för att fästa monteringsplattan på en fast yta.

ÖVRE VAKTEN

VARNING!

Slipning är dammigt och kan producera partiklar som är skadliga för hälsan. Använd alltid en dammask och använd ett lämpligt dammuppsamlingssystem.

För att ansluta ett dammuppsamlingssystem till maskinen:

1. Montera en 6,3 cm dammslang (ingår ej) på dammporten och fäst slangen med en slangklämma om det behövs (ingår ej).
2. Dra i slangen för att säkerställa att kopplingen sitter ordentligt. En tät passform är nödvändig för korrekt funktion.
3. Anslut den andra änden av dammslangen till dammuppsamlingssystemet du väljer. En

dammportsadapter kan behövas (ingår ej), beroende på inloppsstorleken på din stoftavskiljare. Dammporten har en ytterdiameter på 6,4 cm och en innerdiameter på 6,2 cm.

OBS: Om ett dammuppsamlingssystem inte används upphör garantin för denna produkt att gälla. Du måste använda ett dammuppsamlingssystem för att garantin ska vara giltig.

PÅ/AV-BRYTARE MED SÄKERHETSNYCKEL

Den med nyckel avstängda PÅ/AV-brytaren (1) är avsedd att förhindra obehörig användning av slipmaskinen.

1. För att slå PÅ slipmaskinen, sätt in säkerhetsnyckeln i nyckelhålet i mitten av strömbrytaren. Lyft upp strömbrytaren för att slå PÅ slipmaskinen.
2. För att stänga av slipmaskinen, tryck ned strömbrytaren. Ta bort säkerhetsnyckeln när slipmaskinen har stannat helt genom att försiktigt dra ut den. VARNING: Ta bort säkerhetsnyckeln när slipmaskinen inte används. Förvara nyckeln på en säker plats och utom räckhåll för barn.

ANVÄNDNING AV SPINDELSLIPMASKINEN

1. Se till att maskinen är ordentligt monterad och att alla tillbehör har installerats korrekt enligt instruktionerna på sidan 9-10.
2. Anslut och slå PÅ slipmaskinen. Låt spindeln nå full hastighet.
3. Håll arbetsstycket stadigt med båda händerna för maximal kontroll. För arbetsstycket långsamt mot spindelns rotation.

OBS: Spindeln roterar moturs. Styr arbetsstycket från höger till vänster. Om du styr arbetsstycket i motsatt riktning kommer krafterna från den roterande sliphylsan att tendera att kasta eller studsa arbetsstycket bort från sliphylsan, vilket kan leda till skador.

1. Håll arbetsstycket nedåt mot bordet och arbeta det försiktigt längs sliphylsan tills önskad kurva har skapats. Tvinga inte arbetsstycket mot sliphylsan.
2. När du är klar, stäng AV slipmaskinen och vänta tills spindeln har stannat.
3. Ta bort säkerhetsnyckeln och dra ur maskinens sladd ur uttaget. Följ underhållsanvisningarna på nästa sida för att rengöra och underhålla din slipmaskin.

UNDERHÅLL

VARNING!

För att undvika olyckor, stäng AV verktyget och dra ur sladden från eluttaget innan du rengör, justerar eller utför underhåll eller smörjning.

VARNING!

Alla försök att reparera eller byta ut elektriska delar på detta verktyg kan vara farliga. Service av verktyget måste utföras av en kvalificerad tekniker. Använd endast identiska reservdelar vid service. Användning av andra delar kan vara farligt eller orsaka produktfel.

RUTININSPEKTION

Kontrollera verktygets allmänna skick före varje användning. Om något av följande tillstånd uppstår, använd inte förrän delar har bytts ut eller sliparen är reparerad.

Kontrollera:

• Lösa hårdvaror eller felaktig montering,
• Feljustering eller fastklämning av rörliga delar,
• Skadad sladd/elledningar,
• Spruckna eller trasiga delar, och
• Alla andra förhållanden som kan påverka dess säkra drift

RENGÖRING OCH FÖRVARING

1. Använd en dammsugare efter varje användning för att avlägsna damm och flisor från verktygsytorna, motorhuset och arbetsytan. Håll ventilationsöppningarna fria från damm och skräp för att förhindra att motorn överhettas.
2. Torka av verktygets ytor med en mjuk trasa eller borste. Se till att vatten kommer in i verktyget.
3. Ta bort halsplattan och den nedre spindelbrickan med jämna mellanrum och avlägsna eventuellt damm som samlats i halsplattans område.

VARNING: De flesta plaster kan skadas av olika typer av kommersiella lösningsmedel. Använd inte lösningsmedel eller rengöringsprodukter som kan skada plastdelarna.

Några av dessa inkluderar men är inte begränsade till: bensin, koltetraklorid, klorerade rengöringsmedel och hushållstvättmedel som innehåller ammoniak.

1. Förvara verktyget på en ren och torr plats utom räckhåll för barn. Förvara sliptillbehör borta från extremt varma/torra temperaturer. Böj eller vik inte sliphylsorna.

SMÖRJNING

Alla kullager är tätade och permanentsmorda. Ingen ytterligare smörjning krävs.

PRODUKTAVFALLSHANTERING

Använda elverktyg ska inte slängas tillsammans med hushållsavfallet. Denna produkt innehåller elektroniska komponenter som bör återvinnas. Vänligen lämna in produkten till din lokala återvinningsstation för ansvarsfull kassering och för att minimera dess miljöpåverkan.

För att undvika skador på grund av oavsiktlig start, stäng AV strömbrytaren och dra alltid ur kontakten ur strömkällan innan du gör några justeringar.

PROBLEM	PROBLEM ORSAK	FÖRESLAGEN KORRIGERANDE ÅTGÄRD
Sander gör inte slå på.	1. Nätsladden eller förlängningssladden är skada eller inte ordentligt isatt.2. Säkerhetsnyckeln är borttagen från strömbrytaren.3. Defekt strömbrytare, defek motor eller kablage, kortslutning eller lösa anslutningar.4. Säkringen har utlösts.5. Slitna kolborstar.	1. Kontrollera nätsladden, förlängningssladden, nätkontakten och eluttaget. Se att verktyget är ordentligt inkopplat. Använd inte verktyge om någon sladd är skadad.2. Sätt i säkerhetsnyckeln i strömbrytaren.3. Sluta använda verktyget oc kontakta kundtjänst.Reparationer måste utföras av en kvalificerad tekniker.4. Tryck på strömbrytaren för återställa.5. Byt ut kolborstarna.
Motor överhettas.	1. Motorn är överbelastad.2. Förlängningssladden är fö lång och har otillräcklig tjocklek.3. Dammuppsamlaren används inte.	1. Minska belastningen på motorn - minska trycket på arbetsstycket som slipas.2. Använd en förlängningsslad med lämplig tjocklek och läng eller anslut verktyget direkt till uttag.3. Använd dammuppsamling.
Slipkorn lätt gnuggas bort.	1. Sliphylsan har förvarats i miljö.2. Sliphylsan har skadats el vikts	1. Förvara sliptillbehör borta fr extremt varma/torra temperaturer.2. Förvara sliptillbehören platt inte böjda eller vikta.
Djupslipningspår ellerärr iarbetsstycket.	8、Sliphylsans kornstorlek ärför grov för önskad finish.2. Arbetsstycket slipas tvärsöver fibrerna.3. För hög slipkraft.4. Arbetsstycket har hållitsstilla mot slipytan för länge.	1. Använd ett sliptillbehör medfinare kornstorlek.2. Slipa med träets ådring.3. Minska trycket påarbetsstycket under slipning.4. Håll arbetsstycket i rörelsemedan du slipar på sliphylsan

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000, Republiken Kanada.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plats, Rancho Cucamonga, Kalifornien 91730

UK

REP
