S1P-HJ2501-H - Szlifierka Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	S1P-HJ2501-H
Typ produktu	Szlifierka taśmowa
Napięcie zasilania	AC120V 60Hz (Ameryka Północna) / AC230-240V 50Hz (UE/Australia)
Moc silnika	1000-1300 W
Prędkość silnika	1100-3200 obr/min
Regulacja prędkości	Pokrętło regulacji, 6 pozycji
Dołączone taśmy ścierne	100 taśm (ziarno 60, 80, 180, 400, 800)
Dołączone akcesoria	Dodatkowy uchwyt, klucz imbusowy, klucz, zapasowe szczotki węglowe
Włączanie	Przełącznik suwakowy z funkcją ciągłej pracy
Klasa ochronności	II (podwójna izolacja)
Certyfikaty	CE, UKCA
Czyszczenie	Przedmuchać sprężonym powietrzem przez szczeliny wentylacyjne
Bezpieczeństwo	Okulary ochronne, ochrona słuchu, maska przeciwpyłowa, zalecane rękawice
Zalecane zastosowanie	Szlifowanie drewna, metalu, rur
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vvor.com/support

Często zadawane pytania - S1P-HJ2501-H Vevor

Jak wymienić taśmę ścierną?

Zwolnij ramię napinające (5), usuń starą taśmę. Załóż nową taśmę zgodnie z kierunkiem obrotów (strzałki). Zwolnij ramię napinające, aby napiąć taśmę.

Jak regulować prędkość szlifierki?

Obróć pokrętło regulacji (2), aby wybrać żądaną prędkość spośród 6 pozycji. Prędkość zmienia się od 1100 do 3200 obr/min.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne, maskę przeciwpyłową, ochronę słuchu i rękawice. Upewnij się, że miejsce pracy jest czyste i dobrze wentylowane.

Jak wyczyścić szlifierkę?

Odłącz urządzenie. Użyj sprężonego powietrza, aby wydmuchać kurz przez szczeliny wentylacyjne. Wyczyść również powierzchnie zewnętrzne suchą szmatką.

Co zrobić, jeśli szlifierka nie uruchamia się?

Sprawdź, czy wtyczka jest prawidłowo podłączona i czy gniazdko działa. Upewnij się, że przełącznik suwakowy jest w pozycji włączonej. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Jakie taśmy ścierne są kompatybilne?

Używaj taśm ściernych o wymiarach odpowiednich do modelu (standardowa szerokość około 100 mm). Prędkość znamionowa taśmy musi być co najmniej równa maksymalnej prędkości maszyny.

Czy można używać szlifierki do metalu?

Tak, ale mogą wystąpić iskry. Trzymaj z dala materiały łatwopalne. Noś rękawice i okulary. Regularnie czyść osady pyłu metalowego.

Jak zamontować dodatkowy uchwyt?

Przykręć dodatkowy uchwyt (4) mocno po lewej lub prawej stronie maszyny, zgodnie z preferencjami. Dokręć ręcznie.

Jaka jest moc szlifierki?

Moc zmienia się w zależności od napięcia: 1000 W przy 120V (Ameryka Północna) i 1300 W przy 230-240V (UE/Australia).

Jak używać adaptera do szlifowania rur?

Zamocuj adapter na maszynie za pomocą koła napędowego i klucza. Zamontuj taśmę ścierną. Maszynę należy prowadzić tak, aby taśma była równoległa do rury dla efektywnego szlifowania.

INSTRUKCJA OBSŁUGI S1P-HJ2501-H Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.wevor.com/wsparcie

SZLIFIERKA PASOWA

MODEL: S1P-HJ2501-H

Dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przybliżają jedynie szacunkową oszczędność, jaką można zyskać, kupując u nas określone narzędzia w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SZLIFIERKA PASOWA

MODEL: S1P-HJ2501-H

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu:

Wsparcie Techniczne i Certyfikat E-Gwarancji www.wevor.com/wsparcie

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie prawo do interpretacji naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmirniejszyć ryzyko obrażć, uzytkownik musi przyczytać instruktȩść reç czmie.
	Pod;czas pracy z narędziami sąȩzy zawsze nosić okulary ochronnec zatwierdzone przyez ANSI i spreźć. Nosić ochrone oczu. Nosić ochrone sąchu. Noś maski przyciwypyłowe Nosić rękawice ochronne.
CEUKCA	Zgodnosć to certyfikat bezpiecieństwa WE i Wielkiej Brytanii.
	Produkt posiada II klase ochrony. Oznacza to,łe jest wyposzaźny w wzmocniona lub podwojna izolacja.
	PRAWIDŁOWA UTYLIZACJA Ten produkt podlega przyepam Dyrektywy Europejskiej 2012/19/WE. Przekreslony symbol przystawiajczy kosz na sącie na kóchkach wskazuje,łe produkt wymaga oddzielnej zbiórkı sącie w Unia Europejska. Dotyczy to produktu i wzystkich akcesiorów oznaczone tym symbolem. Produktory oznaczone jakie sącie sąga nie być wyrzuchać razem ze zwykymi opadami domowymi, ale sąȩ je oddość do punktu punkt zbiórkı spreȩtu elektrycznégo i elektronicnégo przyznaczonego do recyklingu

WAŻNE OSTRZEŻENIA

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dostarczone z tym elektronarzędziem. Niezastosowanie się do wszystkich instrukcji wymienionych poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości. Termin „elektronarzędzie” w wskazówkach bezpieczeństwa odnosi się do szlifierki taśmowej.

Bezpieczeństwo.

a) Utrzymuj.

Nie używaj elektronarzędzi w atmosferze wybuchowej, np. w pobliżu

łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą zapalić

pył lub opary.

c) Trzymaj dzieci i osoby postronne z daleka podczas obsługi elektronarzędzia. Rozproszenia

mogą spowodować utratę kontroli.

Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób. Do

nie należy używać żadnych przejściówek z uziemionymi elektronarzędziami. Wtyczki niemodyfikowane

i pasujące gniazdka zmniejszają ryzyko porażenia prądem. b) Unikaj kontaktu ciała

z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. W takim przypadku istnieje zwiększone ryzyko

porażenia prądem elektrycznym

uziemiony lub uziemiony. c)

Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Woda dostająca się do elektronarzędzia

zwiększy ryzyko porażenia prądem.

d) Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub odłączania

elektronarzędzia. Trzymaj przewód z dala od źródła ciepła, oleju, ostrych krawędzi i ruchomych części.

Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) Podczas używania

elektronarzędzia na zewnątrz należy używać odpowiedniego przedłużacza

użycie na zewnątrz. Użycie przewodu do użytku na zewnątrz zmniejsza ryzyko porażenia prądem

porażenia.

f) Jeżeli nie da się uniknąć pracy elektronarzędziem w wilgotnym miejscu, użyj

zasilania zabezpieczonego urządzeniem różnicowoprądowym (RCD). Użycie RCD zmniejsza ryzyko porażenia prądem

porażenia.

Bezpieczeństwo osobiste

a) Zachowaj czujność, uważaj, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi

narzędzia elektrycznego. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem

narkotyków, alkoholu lub leków. Chwila nieuwagi przy obsłudze elektronarzędzi

może spowodować poważne obrażenia ciała. b)

Stosować środki ochrony osobistej. Zawsze noś ochronę oczu. Ochronny

sprzęt, taki jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub aparat słuchowy

ochrona stosowana w odpowiednich warunkach zmniejszy obrażenia ciała. c) Zapobiegaj niezamierzonemu uruchomieniu. Upewnij się, że przycisk jest wcześniej w pozycji wyłączonej przed podłączeniem do źródła zasilania i/lub akumulatora, podnoszenia lub przenoszenia narzędzia. Przenoszenie elektronarzędzi z palcem na wyłączniku lub zasilanie elektronarzędzi mając wyłączony przycisk, to ryzyko wypadków.

d) Przed włączeniem elektronarzędzia usuń wszelkie klucze regulacyjne lub klucze. Klucz lub klucz pozostawiony na obracającej się części elektronarzędzia może spowodować obrażenia ciała. e) Nie przesadzaj. Przez cały czas utrzymuj właściwą postawę i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach. f) Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Zachowaj włosy i odzież z dala od ruchomych części. Mogą to być luźne ubrania, biżuteria lub długie włosy złapane przez ruchome części. g) Jeżeli przewidziano urządzenia do podłączenia odsysania i zbierania pyłu, upewnij się, że są one podłączone i właściwie używane. Stosowanie odpylania może zmniejszyć zagrożenia związane z pyłem. h) Nie pozwól, aby znajomość zdobyta podczas częstego korzystania z narzędzi pozwoliła Ci stać się popadać w samozadowolenie i ignorowania zasad bezpiecznych narzędzi. Nieostrożne działanie może spowodować konsekwencje, kontuzje w ułamku sekundy.

Używanie i konserwacja elektronarzędzi

a) Nie używaj elektronarzędzia na siłę. Użyj odpowiedniego elektronarzędzia do swojego zastosowania. Właściwe elektronarzędzie wykona pracę lepiej i bezpieczniej w tempie, w jakim było

zaprojektowane. b) Nie używaj elektronarzędzia, jeśli wyłącznik nie włącza go ani nie wyłącza. Każde elektronarzędzie, które nie może być włączone lub wyłączone za pomocą wyłącznika, jest niebezpieczne i należy je naprawić. c) Odłącz wtyczkę od źródła zasilania i/lub wyjmij akumulator, jeśli

odłączalne, od elektronarzędzia przed dokonaniem jakichkolwiek regulacji, wymiany akcesoriów lub przechowywania elektronarzędzi. Takie zapobiegawcze środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.

d) Nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci i nie dopuszczać do nich osób nie zaznajomionych z elektronarzędziami lub niniejszą instrukcją obsługi elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników. e) Konserwacja elektronarzędzi i akcesoriów. Sprawdź, czy nie ma niewspółosiowych lub zawieszonych

ruchomych części, pękniętych części i wszelkich innych warunków, które mogą mieć wpływ na moc obsługi narzędzi. Jeżeli jest uszkodzone, przed użyciem oddaj elektronarzędzie do naprawy. Wiele wypadków jest spowodowanych źle konserwowanymi elektronarzędziami.

f) Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami rzadziej się zacina i są łatwiejsze do kontrolowania. g) Używaj elektronarzędzi, akcesoriów, końcówek narzędziowych itp. zgodnie z tymi instrukcjami, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy. Użycie elektronarzędzia do prac innych niż zamierzone może spowodować niebezpieczną sytuację. h) Uchwyty i powierzchnie chwytne powinny być suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

Praca

a) Oddaj elektronarzędzie do naprawy wykwalifikowanemu serwisantowi, używając wyłącznie identycznych części zamiennych. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

Specjalne instrukcje bezpieczeństwa

Trzymaj elektronarzędzie za izolowane powierzchnie chwytne, ponieważ pasek może stykać się z ukrytym przewodem. Przecięcie drutu pod napięciem może spowodować, że odsłonięte metalowe części narzędzia staną się „pod napięciem” i mogą spowodować porażenie operatora prądem.

Podczas szlifowania metalu powstają latające iskry. Upewnij się, że w środku nie znajdują się żadne osoby niebezpieczeństwo. Ze względu na ryzyko pożaru należy usunąć z urządzenia wszystkie materiały palne z obszaru pracy (obszar dotknięty latającymi iskrami).

Podczas obróbki, szczególnie metali, przewodzący pył może tworzyć osady na boku

maszyny. Może to prowadzić do przeniesienia energii elektrycznej na maszynę

mieszkania. Może to oznaczać chwilowe niebezpieczeństwo porażenia prądem. Dlatego tak jest

konieczne, gdy maszyna pracuje, aby przedmuchiwać sprężonym powietrzem z tyłu

szczeliny wentylacyjne maszyny regularnie, często i dokładnie. Tutaj

maszynę należy mocno trzymać

Kurz z materiałów takich jak farby zawierające ołów, niektóre gatunki drewna i minerały

i metal mogą być szkodliwe! Kontakt lub wdychanie pyłu może spowodować

reakcje alergiczne i/lub choroby układu oddechowego u operatora lub osób postronnych. Niektóre rodzaje pyłów są klasyfikowane jako rakotwórcze, np. pyły dębowe i bukowe, szczególnie w połączeniu z dodatkami do kondycjonowania drewna (chromiany, środki konserwujące drewno). Materiał zawierający azbest może być obrabiany wyłącznie przez specjalistów. Jeśli możliwe jest zastosowanie urządzenia odsysającego pył, należy je zastosować.

Miejsce pracy musi być dobrze wentylowane.

Zaleca się stosowanie maski przeciwpyłowej o klasie filtra P2.

Przestrzegaj krajowych wymagań dotyczących materiałów, z którymi chcesz pracować.

Nie wolno stosować materiałów wytwarzających pyły lub opary mogące być szkodliwe dla zdrowia po obróbce.

Noś ochraniacze uszu. Narażenie na hałas może spowodować utratę słuchu.

Noś rękawice ochronne.

Zabezpieczyć obrabiany przedmiot przed ześlizgnięciem, np. za pomocą urządzeń zaciskowych.

Zawsze prowadź maszynę obiema rękami, trzymając ją za dostarczone uchwyty. Utrata kontroli może spowodować obrażenia ciała.

Nigdy nie umieszczaj dłoni w pobliżu obracających się części urządzenia lub w pobliżu obracających się elementów taśmy szlifierskiej.

Pył szlifierski i podobne materiały należy usuwać tylko wtedy, gdy maszyna nie jest uruchomiona podczas operacji.

Przed przystąpieniem do jakichkolwiek regulacji należy wyciągnąć wtyczkę z gniazdka.

Prędkość znamionowa taśmy szlifierskiej musi być co najmniej równa prędkości taśmy na biegu jałowym zaznaczonej na elektronarzędziu. Taśma szlifierska pracuje szybciej, niż można osiągnąć jej prędkość znamionową, może się rozbić i rozlecieć.

Przed każdym użyciem sprawdź, czy taśma szlifierska jest prawidłowo zamocowana i czy jest

całkowicie na rolkach. Wykonaj pracę próbną: Pozwól maszynie pracować z prędkością.

biegu jałowym przez 30 sekund w bezpiecznym miejscu. Zatrzymaj się natychmiast, jeśli wystąpią wibracje lub zostaną stwierdzone usterki. Jeżeli taka sytuacja wystąpi, należy sprawdzić maszynę w celu ustalenia przyczyny.

ZACHOWAJ TE INSTRUKCJE

PARAMETRY PRODUKTU

MODEL	Napiȩcie	Moc silnika Prędkość silnika
S1P-HJ2501-H	Ameryka północna:AC120 V 60 Hz	1000 W
	Unia Europejska:AC 230-240 V 50 Hz	1300 W
	Australia:AC 230-240 V 50 Hz

Taśma szlifierska Wyposażenie opcjonalne

A. 100 szt. taśm szlifierskich 20 x

pasy z korundu cyrkonowego, ziarnistości 60 20 x

pasy z korundu cyrkonowego, ziarno 80 20 x pasy z

brązowego korundu, ziarno 180 20 x pasy z

brązowego korundu, ziarno 400 20 x pasy z korundu

brązowego, ziarno 800 B. 50 sztuk pasów szlifierskich

10 x Pasy z korundu cyrkonowego,

ziarnistości 60 10 x Pasy z korundu cyrkonowego,

ziarnistości 80 10 x Pasy z brązowego korundu,

ziarnistości 180 10 x Pasy z brązowego korundu,

ziarnistości 400 10 x Pasy z brązowego korundu,

ziarnistości 800

C. 3 szt. Taśmy szlifierskie 1 x

brązowe pasy korundowe, ziarnistości 80 1 x

brązowe pasy korundowe, ziarnistość 100 1 x

brązowe pasy korundowe, ziarnistości 120,

konfiguracja standardowa 2 x

szczotki węglowe 1 x klucz

otworowy 115 mm

1 x uchwyt

1 x koło napędowe

2 x płyty końcowe koła prowadzącego

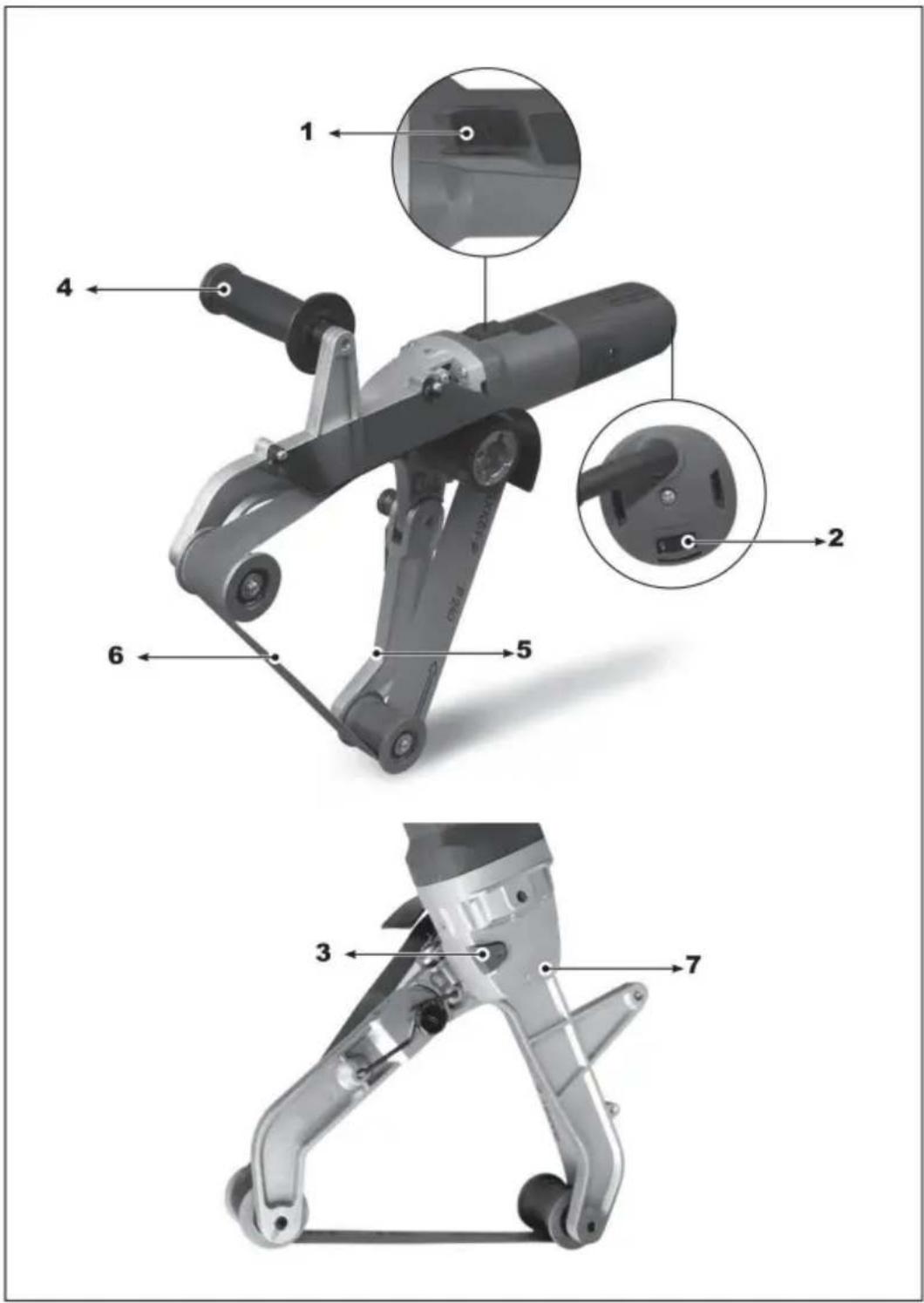

1 Włącz/wyłącz 2 Pokrętło regulacyjne do ustawiania prędkości taśmy 3 Blokada wrzeciona. 4 Dodatkowy uchwyt 5 Ramie napinacza do wymiany taśmy szlifierskiej. 6 Taśma szlifierska. 7 Strzałka (kierunek obrotu wału napędowego)

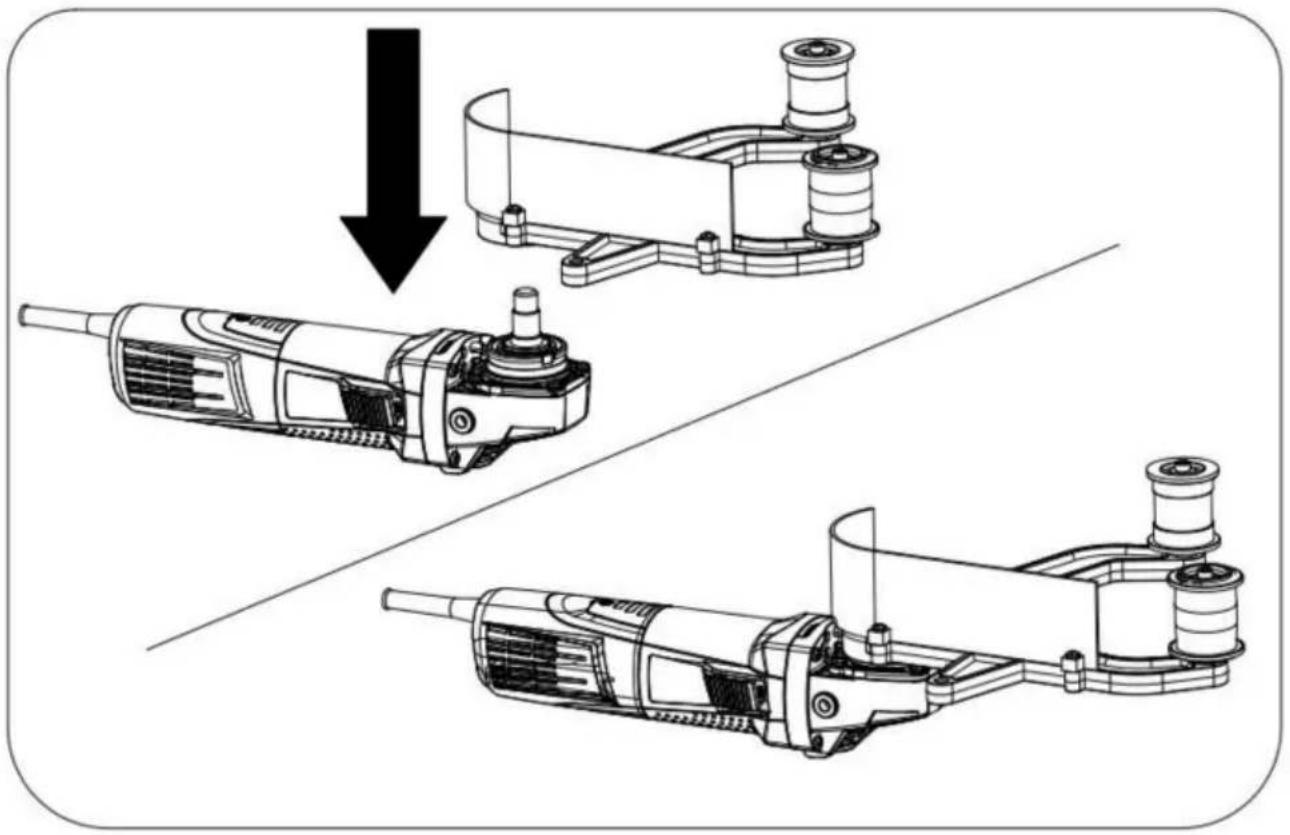

1. Umieść adapter do szlifowania rur na maszynie głównej.

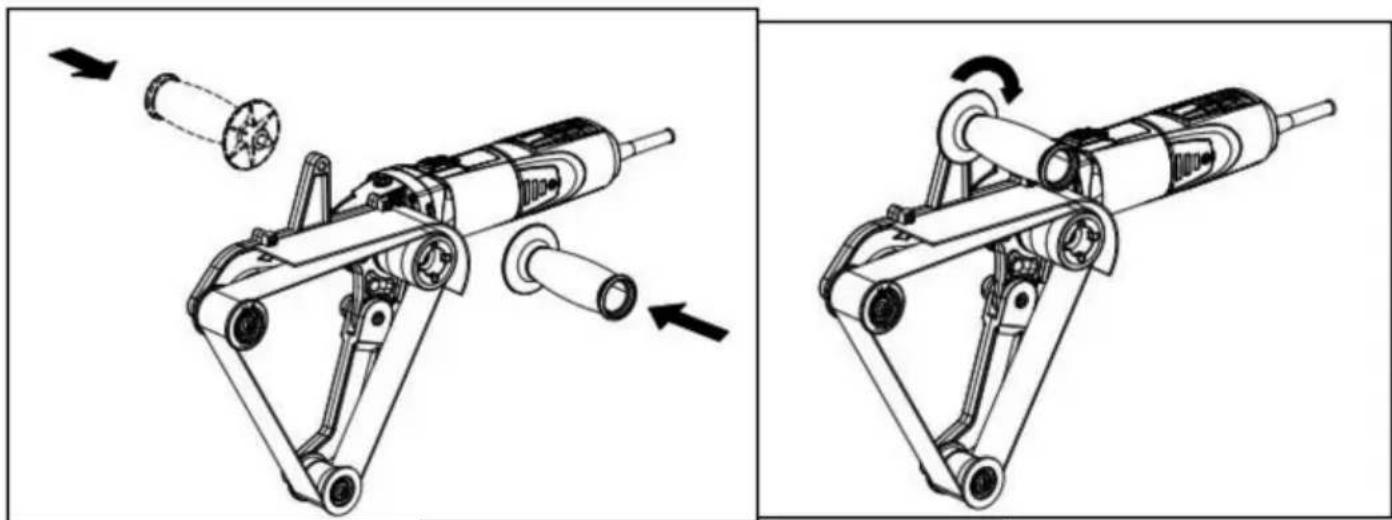

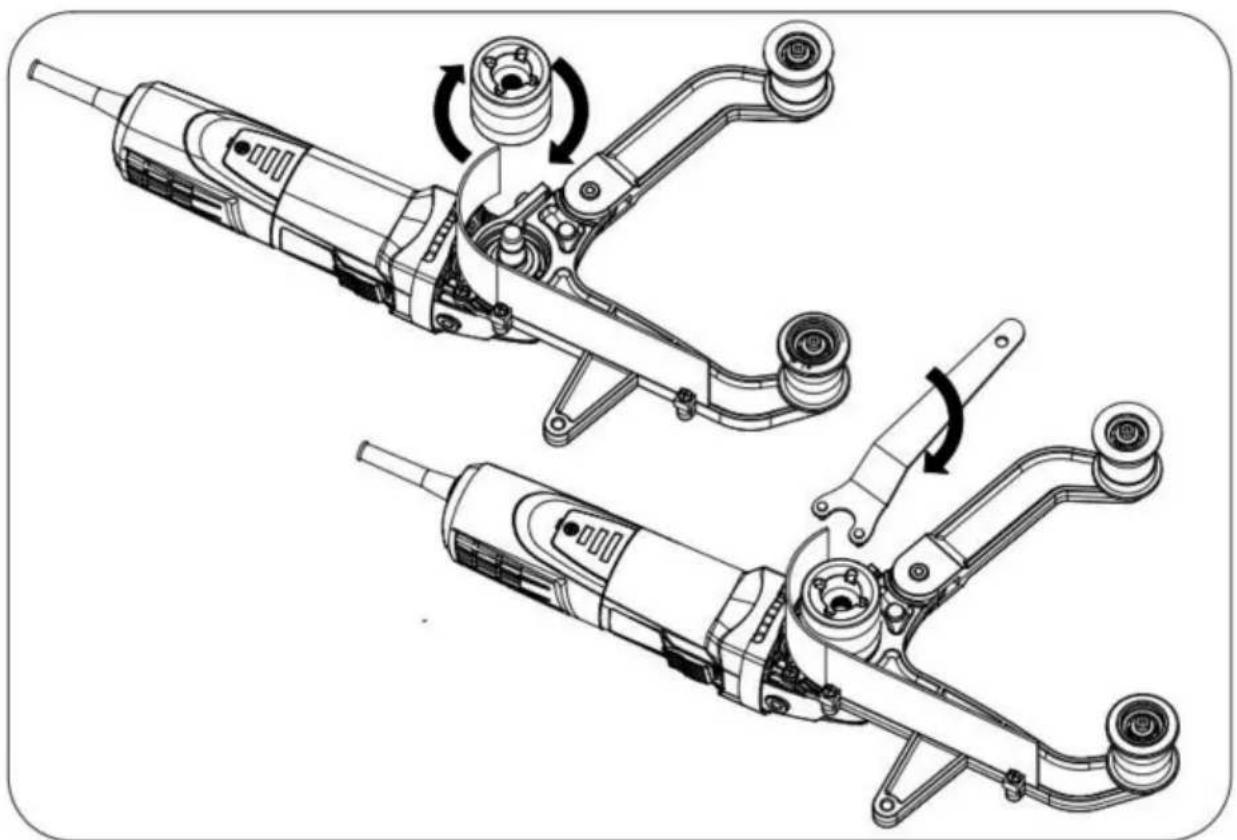

1. Zabezpieczyć kołem napędowym i przykręcić kluczem oczkowym

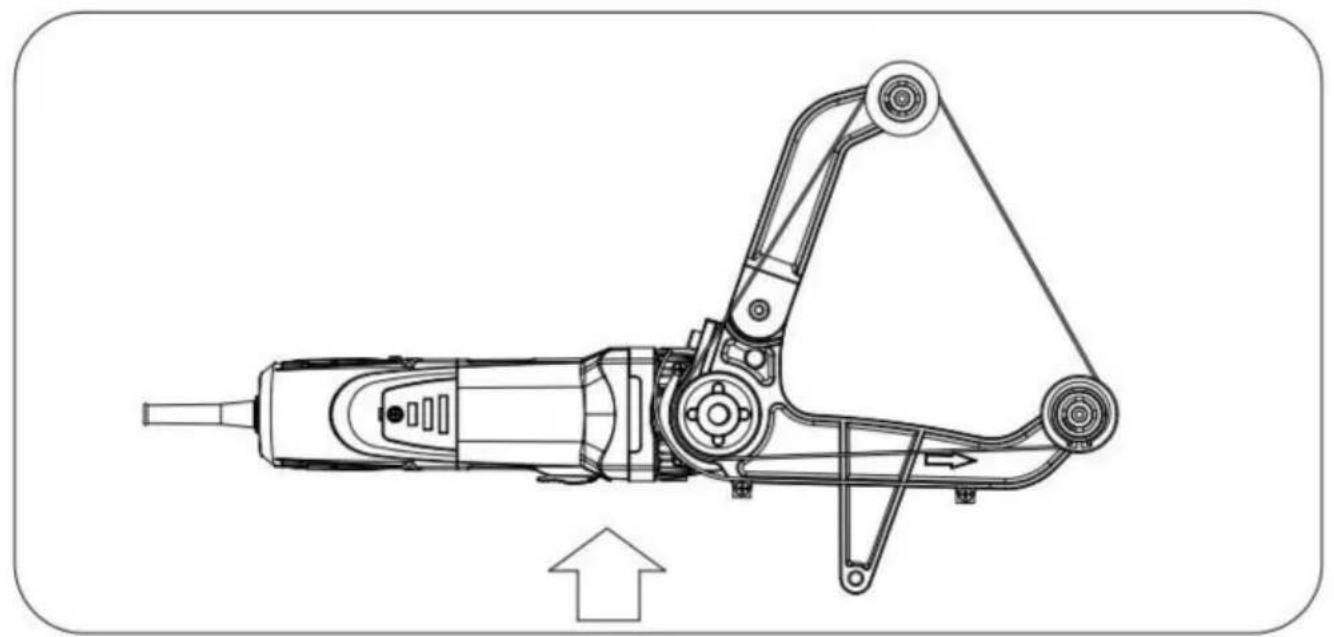

1. Na tym etapie zamontuj pas piasku, jak pokazano na rysunku

1. Zamocuj za pomocą klucza sześciokątnego.

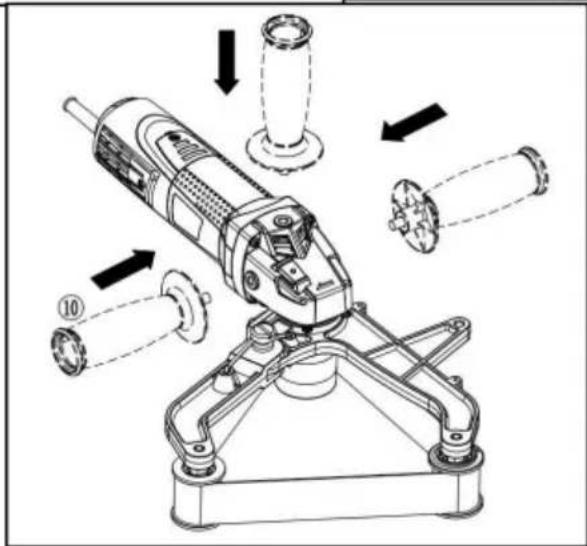

1. Zamontuj uchwyt zgodnie z ilustracją (zgodnie z przyzwyczajeniami użytkownika).

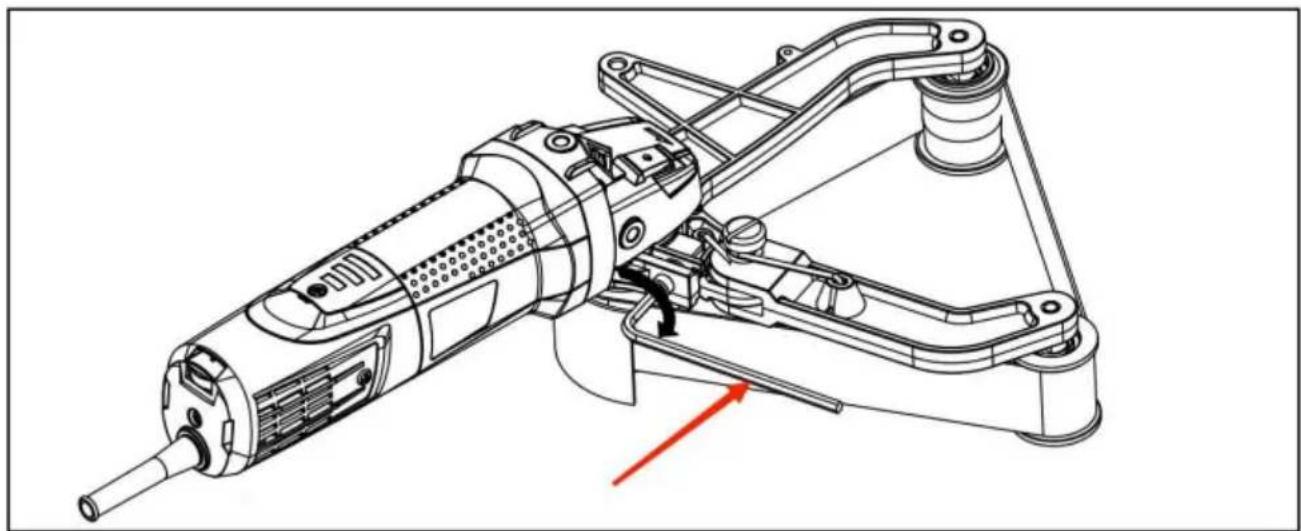

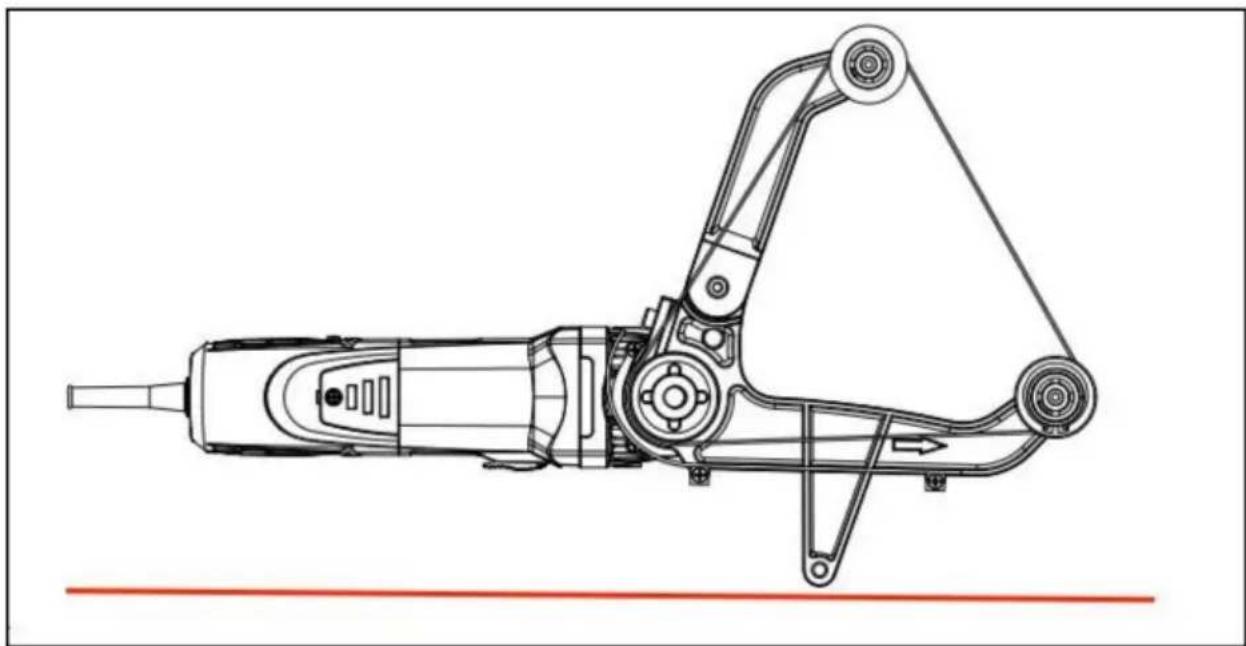

1. Spróbuj zamontować adapter do szlifowania rur równolegle do wspornika.

Uruchomienie

Przed podłączeniem należy sprawdzić, czy napięcie znamionowe sieci i częstotliwość podane na tabliczce znamionowej odpowiadają Twojemu zasilaniu. Zawsze pracuj z dodatkowym uchwytem w załączeniu (4)! Zabezpieczyć dodatkowy uchwyt, dokręcając go mocno w lewo lub w prawo.

UŻYWANIE

Zawsze prowadź maszynę obiema rękami.

Nie wolno dopuścić do zasysania przez maszynę dodatkowego pyłu i wiórów. Podczas włączania i wyłączania urządzenia trzymać je z dala od osadów kurzu. Po wyłączeniu maszyny odłożyć ją dopiero po zatrzymaniu silnika.

Podczas pracy ciągłej maszyna kontynuuje pracę, jeśli zostanie wymuszona ręcznie. Dlatego zawsze trzymaj maszynę za uchwyty, stojąc w bezpiecznej pozycji i skoncentruj się.

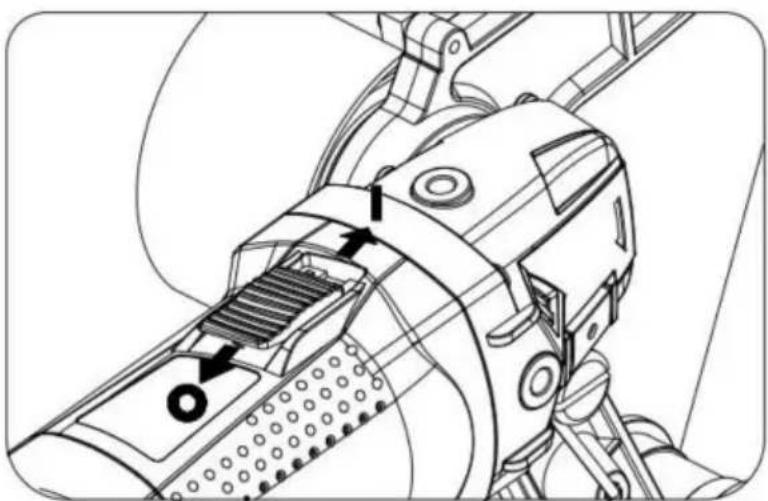

Włączanie/Ciągła aktywacja: Przesuń przyłącznik suwakowy (1) do przodu. Aby uzyskać przyłącznik aktywny, przyciśnij teraz w dół, aż zatrzaśnie. Wyłączanie: Naciśnij tylną część przyłącznika suwakowego (1) i zwolnij.

Ustawianie prędkości taśmy

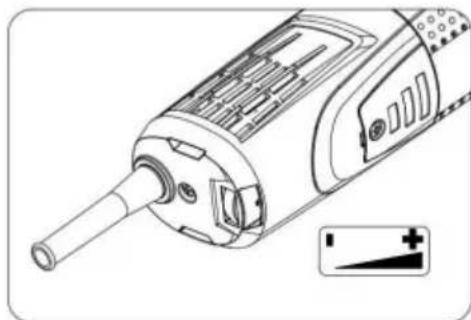

Prędkość taśmy można ustawić za pomocą pokrętła (2) i jest ona płynnie zmienna.

Do wyboru jest 1-6 biegów:

Wymiana taśmy szlifierskiej

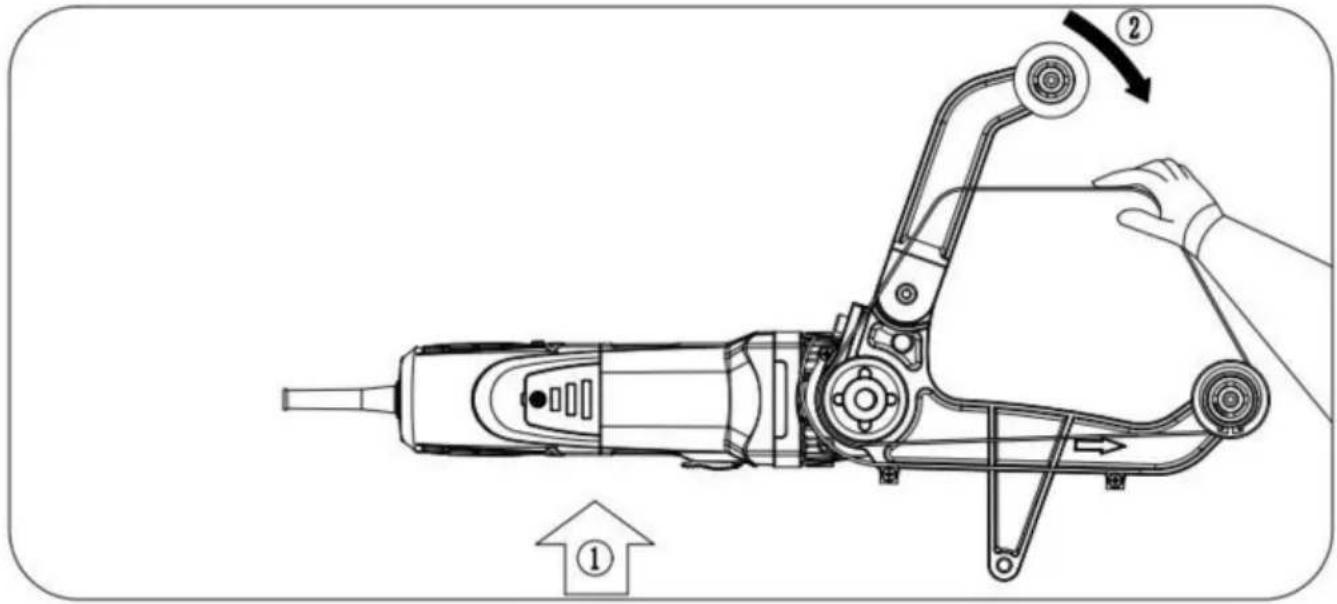

Zwolnij ramię napinacza (5) i zdejmij taśmę szlifierską (6).

Umieścić nową taśmę szlifierską na rolkach w taki sposób, aby jej kierunek był zgodny z cyrkulacją (strzałka po wewnętrznej stronie taśmy szlifierskiej) odpowiada strzałce (7) na skrzyni biegów. Zwolnić ramię napinacza (5). Upewnić się, że pasek szlifierski jest założony całkowicie na rolkach.

Procedura szlifowania

Umieścić maszynę na materiale tak, aby taśma szlifierska była równoległa do powierzchni przedmiotu obrabianego.

Podczas pracy zwracać uwagę, aby maszyna była obsługiwana pod kątem prostym do rury tak, aby pasek nie spadł z rolek.

Za pomocą dodatkowego uchwytu docisnąć pas do rury i umieścić go wokół niej. Kąt styku i wydajność cięcia mogą ulec zmianie pod wpływem nacisku kontaktowego.

Utrzymywać maszynę w ciągłym ruchu, ponieważ w przeciwnym razie mogłyby wystąpić zagłębienia w materiale.

CZYSZCZENIE I KONSERWACJA

Czyszczenie silnika: przedmuchać sprężonym powietrzem szczeliny wentylacyjne maszyny regularnie, często i dokładnie. Tutaj maszyna musi być trzymana mocno.

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach
