| Marca | Vevor |
| Modello | S1P-HJ2501-H |
| Tipo di prodotto | Levigatrice a nastro |
| Tensione di alimentazione | AC120V 60Hz (Nord America) / AC230-240V 50Hz (UE/Australia) |
| Potenza motore | 1000-1300 W |
| Velocità motore | 1100-3200 giri/min |
| Regolazione velocità | Manopola di regolazione, 6 posizioni |
| Nastro abrasivo incluso | 100 nastri (grana 60, 80, 180, 400, 800) |
| Accessori forniti | Impugnatura aggiuntiva, chiave esagonale, chiave, spazzole di carbone di ricambio |
| Avviamento | Interruttore scorrevole con funzione di marcia continua |
| Classe di protezione | II (doppio isolamento) |
| Certificazioni | CE, UKCA |
| Pulizia | Soffiare aria compressa attraverso le fessure di ventilazione |
| Sicurezza | Occhiali di sicurezza, protezione uditiva, maschera antipolvere, guanti consigliati |
| Utilizzo consigliato | Levigatura di legno, metallo, tubi |
| Garanzia | Certificato di garanzia elettronico disponibile su www.vvor.com/support |
Domande frequenti - S1P-HJ2501-H Vevor
Domande degli utenti su S1P-HJ2501-H Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale S1P-HJ2501-H - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. S1P-HJ2501-H del marchio Vevor.
MANUALE UTENTE S1P-HJ2501-H Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto
LEVIGATRICE A NASTRO
MODELLO: S1P-HJ2501-H
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
LEVIGATRICE A NASTRO
MODELLO: S1P-HJ2501-H
HO BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
| Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione. | |
| Indossare sempre occhiali di sicurezza approvati ANSI quando si lavora con gli strumenti e attrezzature. Indossare una protezione per gli occhi. Indossare protezioni per le orecchie. Indossare maschere antipolvere Indossare guanti protettivi. | |
| CE UK CA | La conformità è una certificazione di sicurezza CE e Regno Unito. |
| Questo prodotto appariene alla classe di protezione II. Ciò significica che è dotato di isolamento potenziato o doppio. | |
| CORRETTO SMALTIMENTO Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mystra un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziate dei rifiuti in Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltito con i normali rifiuti domestici, ma deve essere portato a punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici |
TUTELA IMPORTANTE
ATTENZIONE: leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche
fornito con quello elettrotensile. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avvertenze e le istruzioni per riferimento futuro. Il termine "utensile elettrico" nelle istruzioni di sicurezza si riferisce alla levigatrice a nastro.
Sicurezza dell'area di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti. b) Non utilizzare utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano scintille che possono incendiare la polvere o i fumi. c) Tenere lontani i bambini e gli astanti durante l'utilizzo dell'utensile elettrico. Le distrazioni possono farti perdere il controllo.
Sicurezza elettrica
a) Le spine dell'utensile elettrico devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con utensili elettrici collegati a terra. Spine non modificate e prese corrispondenti ridurranno il rischio di scosse elettriche. b) Evitare il contatto del corpo con superfici messe a terra o collegate a terra, come tubi, radiatori, fornelli e frigoriferi. Se il corpo è messo a terra o collegato a terra, il rischio di scosse elettriche aumenta. c) Non esporre gli utensili elettrici alla pioggia o al bagnato. L'entrata d'acqua in un utensile elettrico aumenterà il rischio di scosse elettriche. d) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare l'utensile elettrico. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Quando si utilizza un utensile elettrico all'aperto, utilizzare una prolunga adatta all'uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche. f) Se è inevitabile utilizzare l'utensile elettrico in un luogo umido, utilizzare un'alimentazione protetta da un dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
Sicurezza personale
a) Rimanere vigili, osservare ciò che si sta facendo e usare il buon senso durante l'utilizzo di uno strumento elettrico. Non utilizzare un utensile elettrico quando si è stanchi o sotto l'influenza di droghe, alcol o farmaci. Un momento di disattenzione nell'utilizzo di utensili elettrici potrebbe causare gravi lesioni personali. b) Utilizzare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Attrezzature protettive quali maschera antipolvere, scarpe di sicurezza antiscivolo, elmetto di protezione o protezione per l'udito
utilizzate per le condizioni appropriate ridurranno le lesioni personali. c) Impedire l'avvio involontario. Assicurarsi che l'interruttore sia in posizione off prima
di collegarsi alla fonte di alimentazione e/o al pacco batteria, di prendere o trasportare l'utensile.
Trasportare utensili elettrici con il dito sull'interruttore o energizzare utensili elettrici che hanno l'interruttore acceso provoca incidenti.
d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico. Una chiave inglese o una chiave lasciata attaccata ad una parte rotante dell'utensile elettrico può provocare danni personali.
infortunio. e) Non esagerare. Mantenere sempre la posizione corretta e l'equilibrio. Ciò consente di migliorare il controllo dell'utensile elettrico in situazioni impreviste.
f) Vestirsi adeguatamente. Non indossare abiti larghi o gioielli. Tieni i capelli e
gli indumenti lontani dalle parti in movimento. Possono esserlo abiti larghi, gioielli o capelli lunghi intrappolati nelle parti in
movimento. g) Se sono previsti dispositivi per il collegamento di aspirazione e raccolta polveri, assicurarsi che siano collegati e utilizzati correttamente. L'utilizzo della raccolta polvere può ridurre i rischi legati alla polvere.
h) Non lasciare che la familiarità acquisita con l'uso frequente degli strumenti ti permetta di diventare compiacente e ignorare i principi di sicurezza degli utensili. Un'azione imprudente può causare lesioni in una frazione di secondo.
Uso e cura dell'utensile elettrico
a) Non forzare l'utensile elettrico. Utilizza l'utensile elettrico corretto per la tua applicazione. Il
l'utensile elettrico corretto svolgerà il lavoro meglio e in modo più sicuro alla velocità a cui è stato progettato. b)
Non utilizzare l'utensile elettrico se l'interruttore non lo accende e lo spegne. Qualsiasi utensile elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato. c) Scollegare la spina dalla fonte di alimentazione e/o rimuovere il pacco batteria, se
staccabile, dall'utensile elettrico prima di effettuare qualsiasi regolazione, modifica
accessori o riporre utensili elettrici. Tali misure di sicurezza preventive riducono la
rischio di avvio accidentale dell'elettroutensile. d) Conservare
gli utensili elettrici inattivi fuori dalla portata dei bambini e non consentire l'accesso alle persone
che non hanno familiarità con l'utensile elettrico o con queste istruzioni per l'uso dell'utensile elettrico.
Gli utensili elettrici sono pericolosi nelle mani di utenti inesperti. e) Mantenere gli
utensili elettrici e gli accessori. Verificare la presenza di disallineamento o inceppamento delle
parti in movimento, rottura di parti e qualsiasi altra condizione che possa pregiudicare il funzionamento degli strumenti. Se danneggiato, far riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da utensili elettrici sottoposti a cattiva manutenzione. f) Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio con affilatura sottoposti a corretta manutenzione: i bordi taglienti hanno meno probabilità di incepparsi e sono più facili da controllare. g) Utilizzare l'utensile elettrico, gli accessori, le punte ecc. in conformità a quanto indicato nelle istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'elettroutensile per operazioni diverse da quelle previste potrebbe comportare una situazione pericolosa. h) Mantenere le maniglie e le superfici di presa asciutte, pulite e prive di olio e grasso. Le maniglie e le superfici di presa scivolose non consentono una manipolazione e un controllo sicuri dello strumento in situazioni impreviste.
Servizio
a) Far riparare l'utensile elettrico da un tecnico qualificato e utilizzare solo parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'utensile elettrico.
Istruzioni speciali di sicurezza
Tenere l'utensile elettrico per le superfici di presa isolate, perché la cinghia potrebbe toccare il proprio cavo. Il taglio di un filo "sotto tensione" può rendere "sotto tensione" le parti metalliche esposte dell'utensile e potrebbe provocare una scossa elettrica all'operatore.
Durante la levigatura del metallo si creano scintille volanti. Assicurarsi che non siano presenti persone in pericolo. A causa del rischio di incendio, tutti i materiali combustibili devono essere rimossi dall'area di lavoro (area interessata da scintille volanti).
Durante la lavorazione, in particolare dei metalli, si possono formare depositi di polvere conduttiva sulle pareti della macchina. Ciò può portare al trasferimento di energia elettrica all'alloggiamento della macchina. Ciò può significare un pericolo temporaneo di scosse elettriche. Questo è il motivo per cui è necessario, quando la macchina è in funzione, soffiare aria compressa nelle fessure di ventilazione posteriori della macchina regolarmente, frequentemente e accuratamente. Inoltre, la macchina deve essere tenuta saldamente.
La polvere proveniente da materiali come vernici contenenti piombo, alcune specie di legno, minerali e metalli può essere dannosa! Il contatto o l'inalazione della polvere può causare
reazioni allergiche e/o malattie respiratorie dell'operatore o degli astanti.
Alcuni tipi di polvere sono classificati come cancerogeni, come la polvere di quercia e faggio, soprattutto in combinazione con additivi per il condizionamento del legno (cromato, conservante per legno). Il materiale contenente amianto deve essere trattato solo da specialisti.
Laddove sia possibile, deve essere utilizzato un dispositivo di estrazione delle polveri.
Il posto di lavoro deve essere ben ventilato.
Si consiglia l'uso di una maschera antipolvere della classe di filtrazione P2.
Segui i requisiti nazionali per i materiali con cui vuoi lavorare.
Non devono essere lavorati materiali che generano polveri o vapori nocivi alla salute.
Indossare protezioni per le orecchie. L'esposizione al rumore può causare problemi all'udito.
Indossare guanti protettivi.
Assicurare il pezzo contro lo scivolamento, ad esempio con l'aiuto di dispositivi di bloccaggio.
Guidare sempre la macchina con entrambe le mani utilizzando le maniglie in dotazione. La perdita di controllo può causare lesioni personali.
Non posizionare mai la mano vicino alle parti rotanti del dispositivo o vicino al nastro abrasivo in rotazione.
Rimuovere la polvere di levigatura e materiali simili solo quando la macchina non è in funzione.
Estrarre la spina dalla presa prima di qualsiasi regolazione, conversione o assistenza.
conversioni o assistenza.
La velocità nominale del nastro abrasivo deve essere almeno pari alla velocità del nastro al minimo contrassegnato sull'elettroutensile. Un nastro abrasivo che funziona più velocemente della sua velocità nominale può rompersi e volare via.
Prima di ogni utilizzo, verificare che il nastro abrasivo sia fissato correttamente e che sia completo sui rulli. Eseguire un giro di prova: far girare la macchina a
minimo per 30 secondi in un luogo sicuro. Interrompere immediatamente se si verificano vibrazioni o se si notano altri difetti; se si verifica una situazione del genere, controllare la macchina per determinare la causa.
CONSERVARE QUESTE ISTRUZIONI
PARAMETRI DEL PRODOTTO
| MODELLO | Voltaggio | Potenza motore | Velocità del motore |
| S1P-HJ2501-H | Nord America: CA 120 V 60 Hz | 1000 W | 1100-3200/giri |
| Unione Europea: CA 230-240 V 50 Hz | 1300 W | ||
| Australia: CA 230-240 V 50 Hz |
Nastro abrasivo Attrezzatura opzionale
A. 100 nastri abrasivi 20 nastri
in corindone allo zirconio, grana 60 20 nastri in
corindone allo zirconio, grana 80 20 nastri in
corindone marrone, grana 180 20 nastri in
corindone marrone, grana 400 20 nastri in
corindone marrone, grana 800 B. 50 nastri
abrasivi 10 nastri in corindone
zirconio, grana 60 10 nastri in corindone
zirconio, grana 80 10 nastri in corindone
marrone, grana 180 10 nastri in corindone
marrone, grana 400, 10 nastri in corindone
marrone, grana 800
C. 3 nastri abrasivi, 1 nastro
corindone marrone, configurazione standard
grana 120, 2 spazzole di
carbone, 1 chiave per fori
da 115 mm
1 maniglia, 1 chiave esagonale
1 ruota motrice
2 piastre terminali per ruota guida

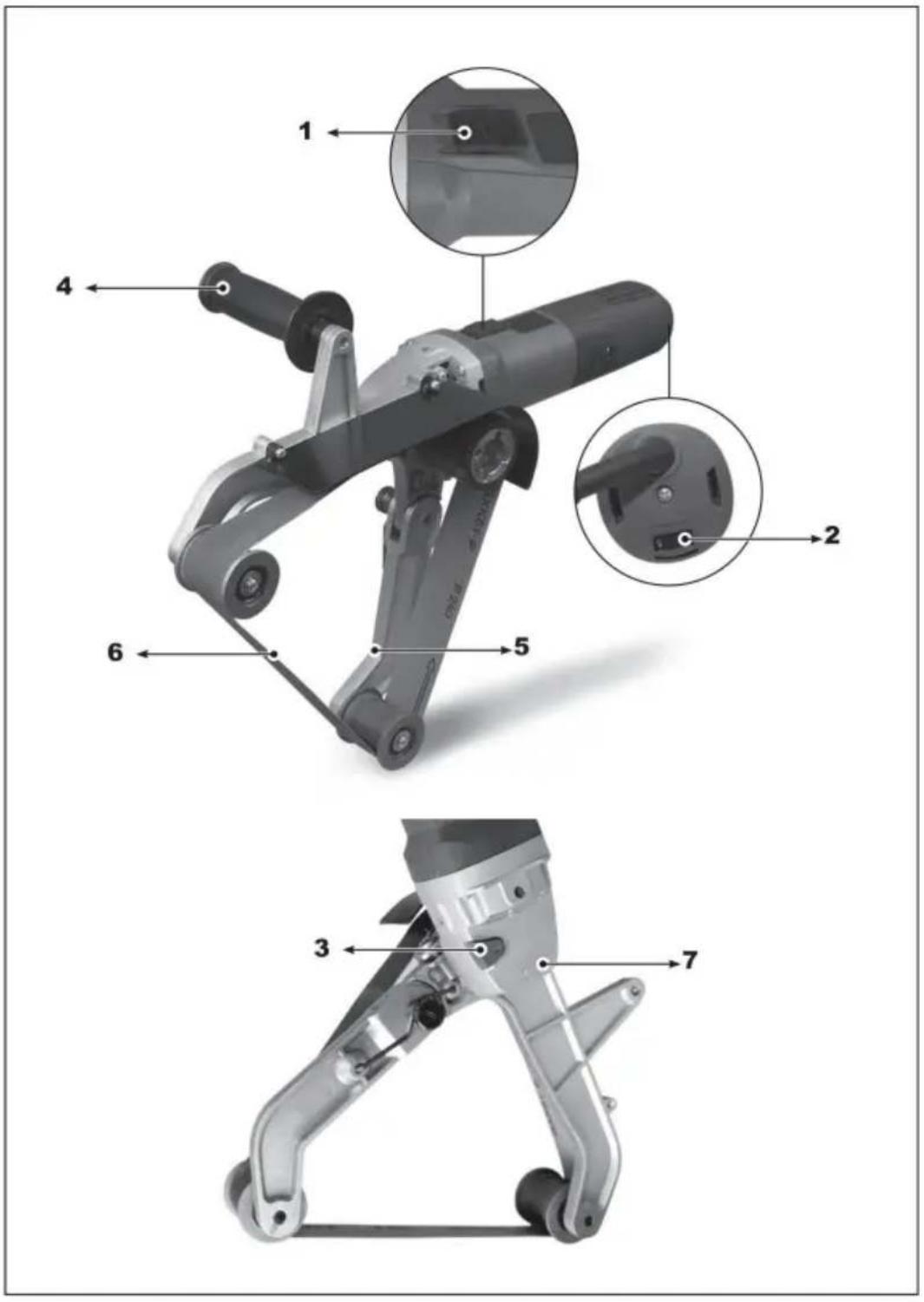

1 Accendere/spegnere 2 Rotella di regolazione per impostare la velocità del nastro 3 Blocco del mandrino. 4 Maniglia aggiuntiva 5 Braccio tenditore per la sostituzione del nastro abrasivo. 6 Nastro abrasivo. 7 Freccia (senso di rotazione dell'albero motore)

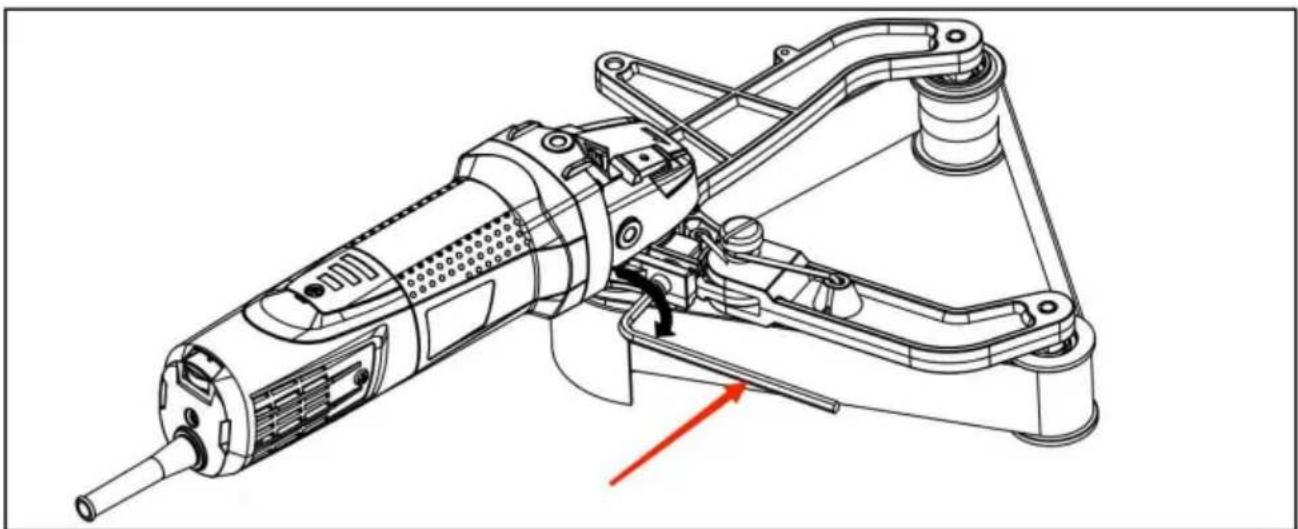

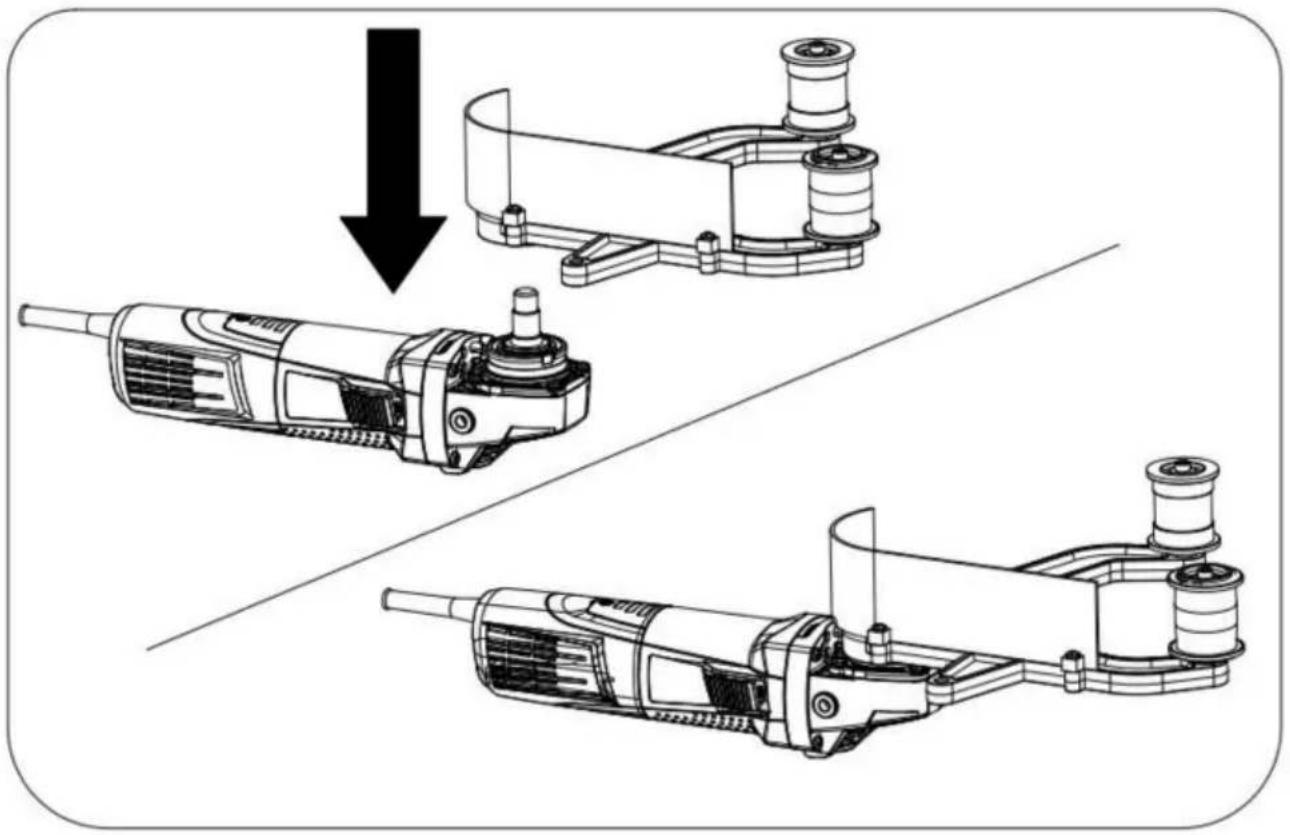

- Posizione dell'adattatore per la levigatura dei tubi sulla macchina host.

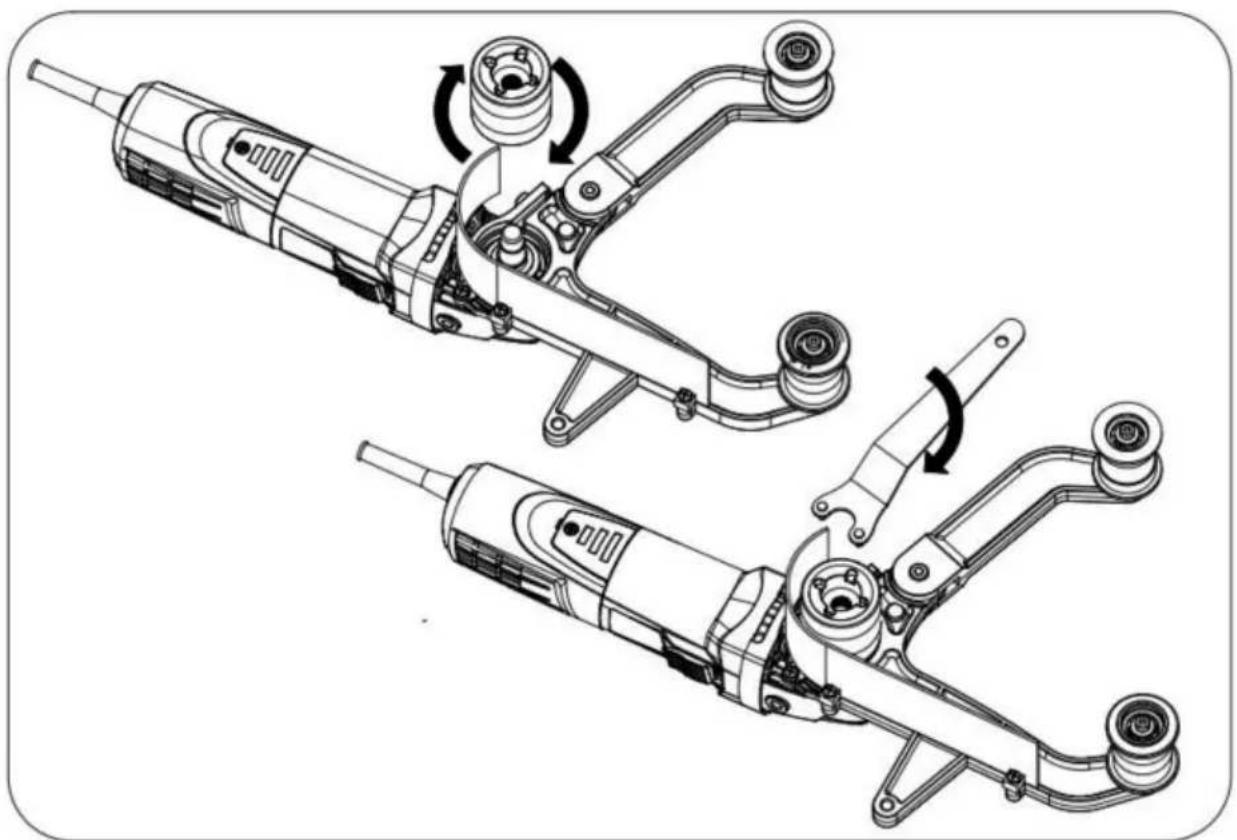

2. Fissare con la ruota motrice e ruotare con la chiave a tazza
3. Installare il nastro di sabbia in quel passaggio come indicato in figura
4. Fissare con la chiave esagonale

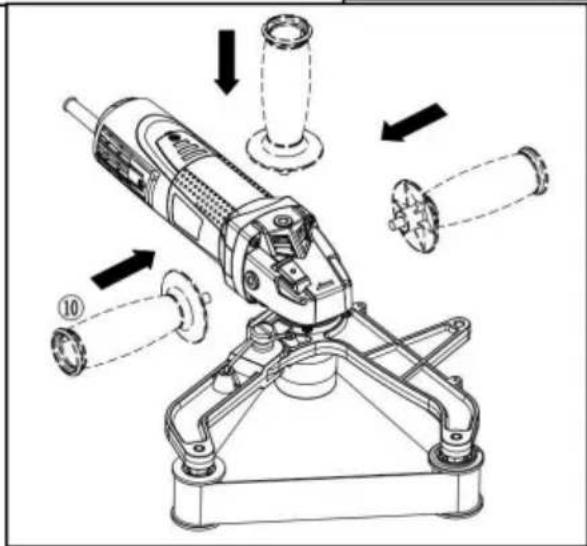

- Installare la maniglia come molto (secondo le abitudini dell'utente).
6. Provare ad assemblare l'adattatore per levigatura tubi parallelamente all'host.
La messa in produzione
Prima di collegare, verificare che la tensione di rete e la frequenza nominale
indicate sull'etichetta corrispondano all'alimentazione.

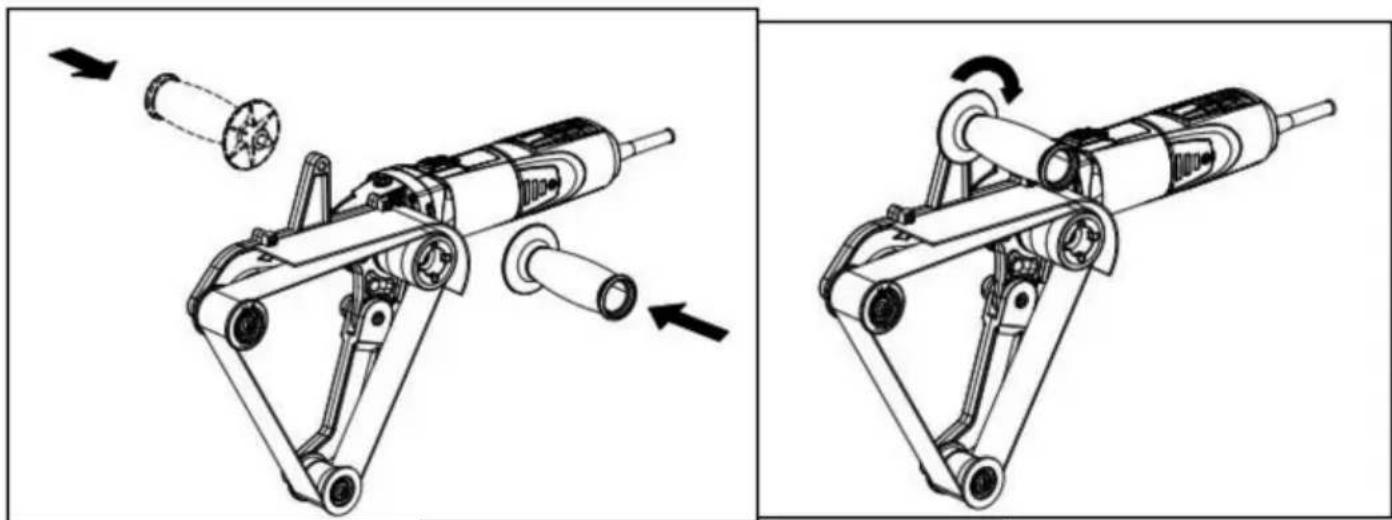

Fissare la maniglia aggiuntiva. Lavorare sempre con la maniglia aggiuntiva
allegata (4)! Fissare la maniglia aggiuntiva avvitandola saldamente verso sinistra
o destra.
UTILIZZO
Guidare sempre la macchina con entrambe le mani.
La macchina non deve aspirare ulteriore polvere e trucioli.
Quando si accende e si spegne la macchina, tenerla lontana dai depositi di polvere.
Dopo aver spento la macchina, appoggiarla solo quando il motore si è
fermato.
Nel funzionamento continuo, la macchina continua a funzionare anche se viene forzata ad uscire con le mani. Reggere sempre la macchina utilizzando le maniglie, stare in una posizione sicura e concentrarsi.

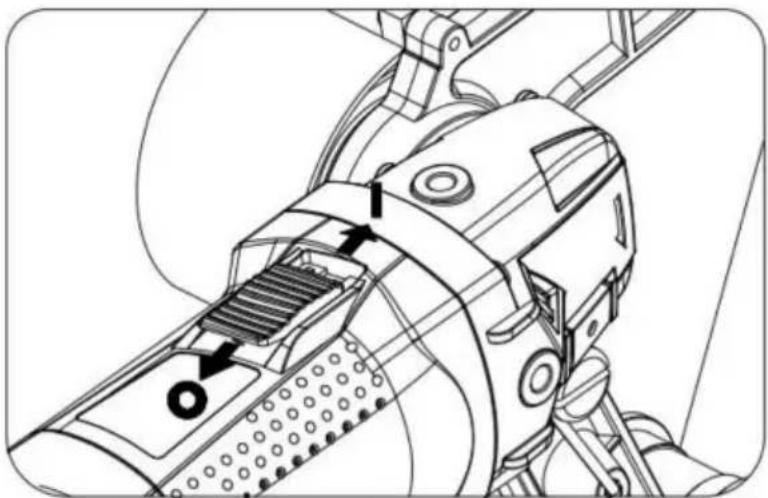

Accensione/attivazione continua: spingere in avanti l'interruttore scorrevole (1).
Per l'attivazione continua, inclinare ora verso il basso finché non si aggancia.
Spegnimento: premere l'estremità posteriore dell'interruttore a scorrimento (1) e rilasciarlo.

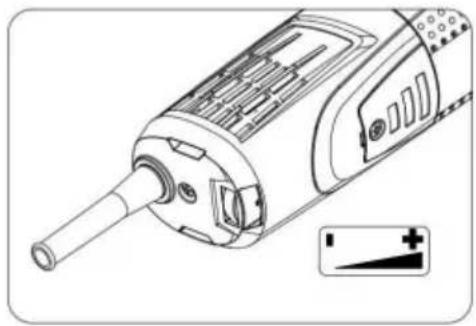

Impostazione della velocità del nastro
La velocità del nastro può essere preimpostata tramite la rotella di regolazione (2) ed è infinitamente variabile.
È possibile scegliere da 1 a 6 velocità:
Sostituzione del nastro abrasivo

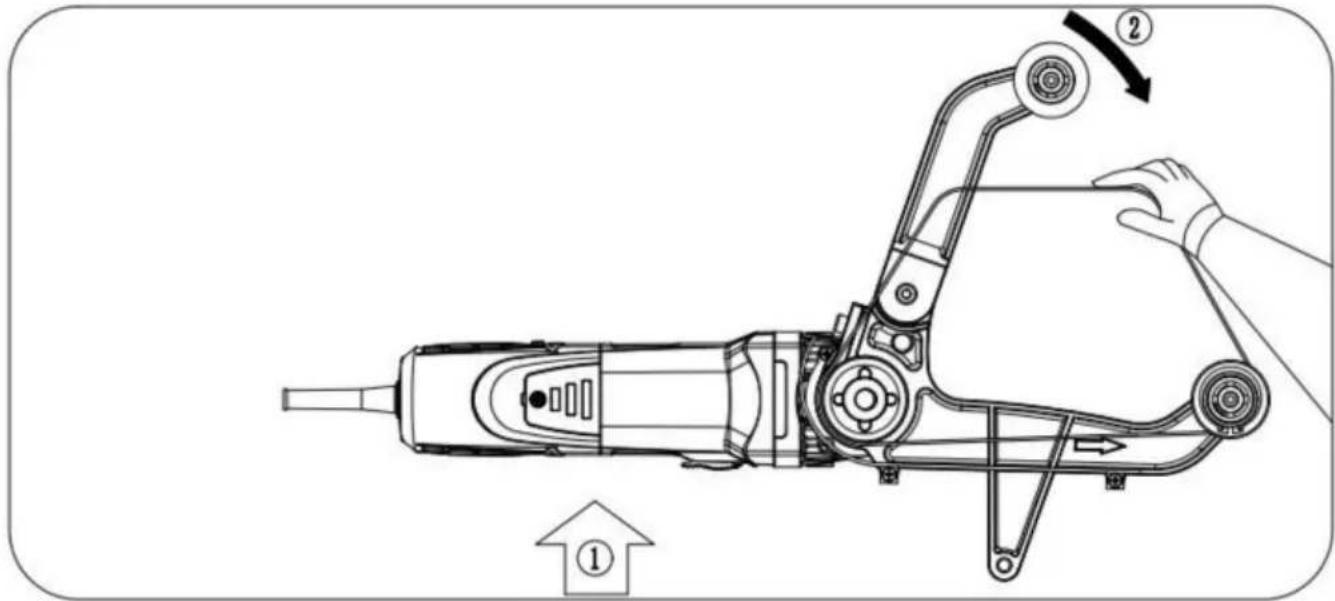

Rilasciare il braccio tenditore (5) e rimuovere il nastro abrasivo (6).

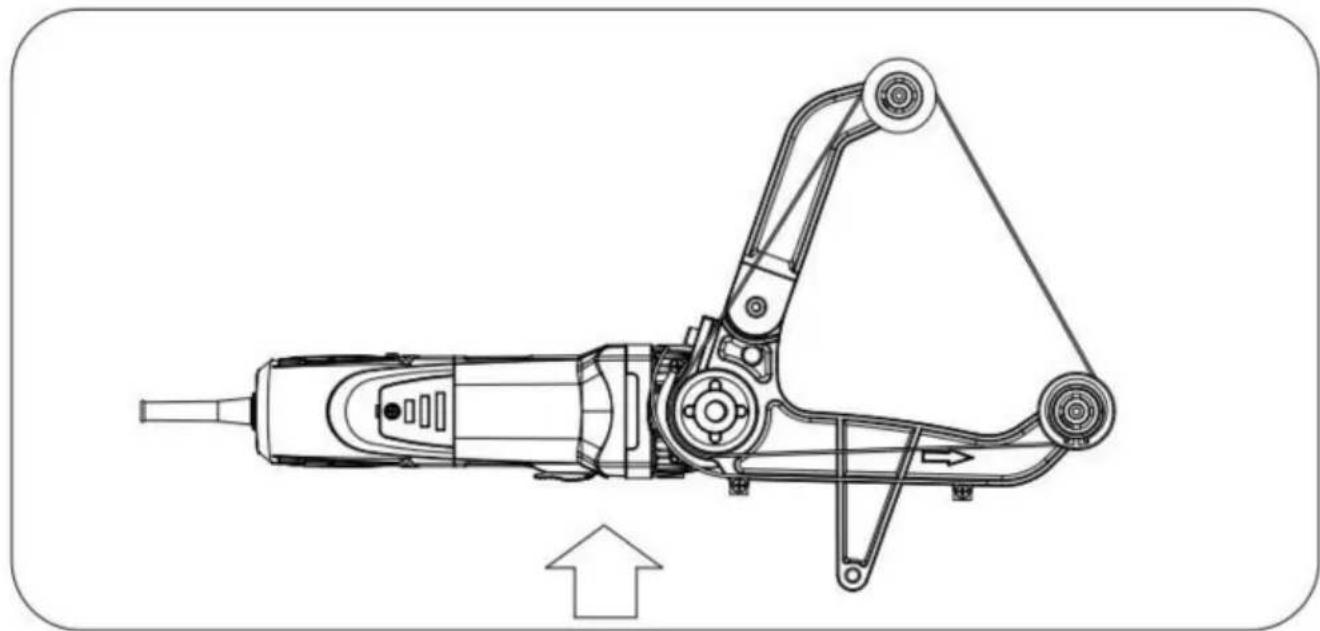

Posizionare il nuovo nastro abrasivo sui rulli in modo che la sua direzione di circolazione (frecce all'interno del nastro abrasivo) corrisponda alla freccia (7)
sulla scatola delchio. Rilasciare il braccio tenditore (5). Assicurarsi che il nastro abrasivo sia completamente sui rulli.
Procedura di levigatura

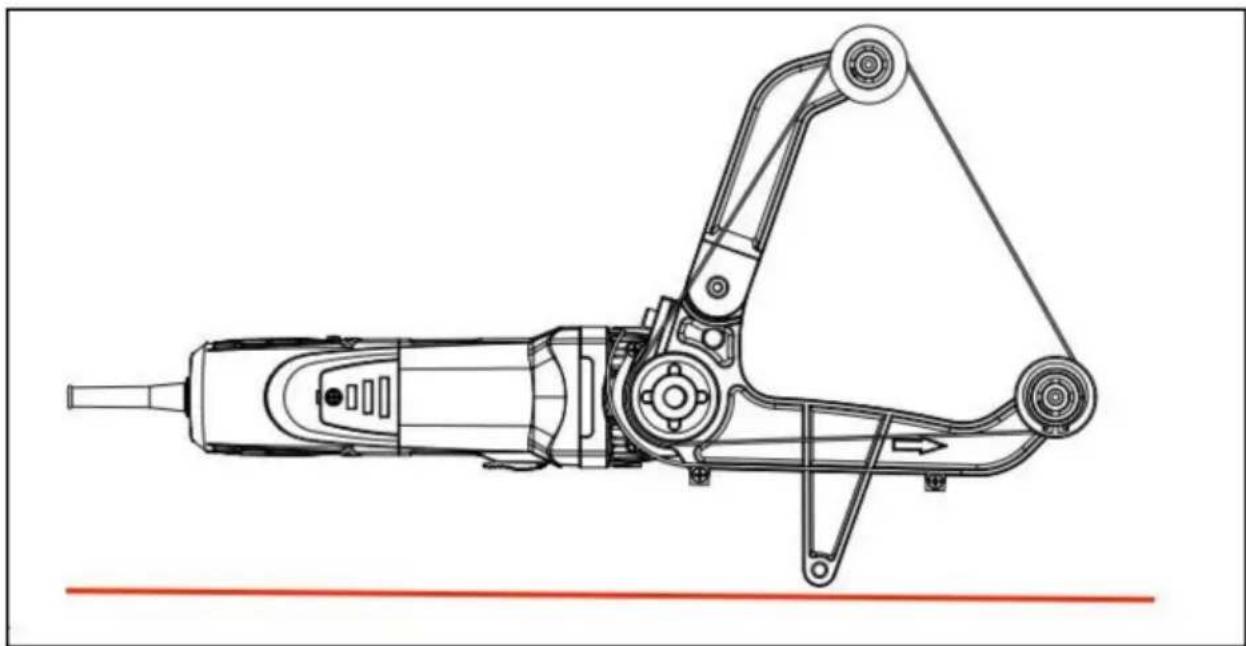

Posizionare la macchina sul materiale in modo tale che il nastro abrasivo sia parallelo alla superficie del pezzo.
Durante il lavoro, assicurarsi che la macchina venga utilizzata ad angolo retto al tubo in modo che il nastro non cada dai rulli.
Utilizzando la maniglia aggiuntiva, la cintura può essere premuta contro il tubo e allo stesso tempo disposta attorno ad esso. L'angolo di contatto e la resa di taglio possono essere modificati con la pressione di contatto.
Mantenere la macchina in costante movimento perché altrimenti potrebbero verificarsi degli incavi nel materiale.
PULIZIA E MANUTENZIONE
Pulizia del motore: soffiare aria compressa attraverso le feritoie di retroventilazione della macchina regolarmente, frequentemente e accuratamente. Qui la macchina deve essere tenuta saldamente.
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166
Unità 5 Casa Albert Edward, I Padiglioni
Preston, Regno Unito
SHUNSHUN GmbH
Romeracker 9 Z2021, 76351
