Merk	Vevor
Model	S1P-HJ2501-H
Producttype	Bandschuurmachine
Voedingsspanning	AC120V 60Hz (Noord-Amerika) / AC230-240V 50Hz (EU/Australië)
Motorvermogen	1000-1300 W
Motorsnelheid	1100-3200 t/min
Snelheidsinstelling	Instelknop, 6 standen
Inclusief schuurband	100 banden (korrel 60, 80, 180, 400, 800)
Meegeleverde accessoires	Extra handvat, inbussleutel, sleutel, reservekoolborstels
Inschakelen	Schuifschakelaar met continue-aan-functie
Beschermingsklasse	II (dubbele isolatie)
Certificeringen	CE, UKCA
Reiniging	Blaas perslucht door de ventilatiesleuven
Veiligheid	Veiligheidsbril, gehoorbescherming, stofmasker, handschoenen aanbevolen
Aanbevolen gebruik	Schuren van hout, metaal, buizen
Garantie	Elektronisch garantiebewijs beschikbaar op www.vvor.com/support

Veelgestelde vragen - S1P-HJ2501-H Vevor

Hoe vervang ik de schuurband?

Laat de spanarm (5) los, verwijder de oude band. Plaats de nieuwe band volgens de draairichting (pijlen). Laat de spanarm los om de band te spannen.

Hoe stel ik de snelheid van de schuurmachine in?

Draai aan de instelknop (2) om de gewenste snelheid te selecteren uit 6 standen. De snelheid varieert van 1100 tot 3200 t/min.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril, een stofmasker, gehoorbescherming en handschoenen. Zorg ervoor dat de werkplek schoon en goed geventileerd is.

Hoe maak ik de schuurmachine schoon?

Koppel het apparaat los. Gebruik perslucht om stof door de ventilatiesleuven te blazen. Reinig ook de buitenoppervlakken met een droge doek.

Wat te doen als de schuurmachine niet start?

Controleer of de stekker goed is aangesloten en het stopcontact werkt. Zorg ervoor dat de schuifschakelaar in de aan-stand staat. Als het probleem aanhoudt, neem dan contact op met technische ondersteuning.

Welke schuurbanden zijn compatibel?

Gebruik schuurbanden met afmetingen die geschikt zijn voor het model (standaardbreedte ongeveer 100 mm). De nominale snelheid van de band moet minimaal gelijk zijn aan de maximale snelheid van de machine.

Kan ik de schuurmachine op metaal gebruiken?

Ja, maar er kunnen vonken ontstaan. Houd brandbare materialen uit de buurt. Draag handschoenen en een bril. Reinig regelmatig metaalstofafzettingen.

Hoe installeer ik het extra handvat?

Schroef het extra handvat (4) stevig vast aan de linker- of rechterkant van de machine, afhankelijk van uw voorkeur. Draai het met de hand vast.

Wat is het vermogen van de schuurmachine?

Het vermogen varieert afhankelijk van de spanning: 1000 W bij 120V (Noord-Amerika) en 1300 W bij 230-240V (EU/Australië).

Hoe gebruik ik de buizenschuuradapter?

Bevestig de adapter op de machine met behulp van het aandrijfwiel en de sleutel. Installeer de schuurband. De machine moet zo worden geleid dat de band parallel aan de buis is voor effectief schuren.

GEBRUIKSAANWIJZING S1P-HJ2501-H Vevor

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

BANDSCHUURMACHINE

MODEL: S1P-HJ2501-H

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Besaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

BANDSCHUURMACHINE

MODEL: S1P-HJ2501-H

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.
	Draag algijd een ANSL-goedgekeurde veiligheidsbril wonneer u met gereedschap werkt en uitrusting. Draag oogbescheming. Draag gehoorbescheming. Draag stofmaskers Draag beschermende handschoenen.
CEUKCA	Compliance is een EG- en VK-veiligheidscertificering.
	Dit product valt onder beschemingsklasse II. Dat betekent dat hij is uitergerust met verbeterde of dubbele isolatie.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte vuilnisbak geeft aan dat het product除去 afvalinzameling vereist in de Europeese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten die als zodenig�ijn gemarkeerd,�ijn dat maybek Niet weggegooid met het normale huisvuil, maar要去aar een inzamelpunt voor recycling van elektrische en elektronische apparaten

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties

meegeleverd met dit elektrisch gereedschap. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term 'elektrisch gereedschap' in de veiligheidsinstructies heeft betrekking op uw bandschuurmachine

Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken. b) Gebruik

elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid

van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die kunnen ontbranden

het stof of de dampen.

c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen

kunnen ertoe leiden dat u de controle verliest.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit. Gebruik

geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers

en bijpassende stopcontacten verminderen het risico op een elektrische schok. b)

Vermijd lichaamscontact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een

verhoogd risico op een elektrische schok als uw lichaam dat wel heeft

geaard of geaard. c) Stel

elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt

verhoogt het risico op een elektrische schok.

d) Maak geen misbruik van het snoer. Gebruik het snoer nooit om het gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.

Beschadigde of in de war geraakte snoeren vergroten het risico op een elektrische schok. e) Wanneer u

elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor

gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische

schok.

f) Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beschermde voeding.

Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische

schok.

Persoonlijke veiligheid

a) Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een

elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van

drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap

kan leiden tot ernstig persoonlijk letsel. b) Gebruik

persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende

uitrusting zoals een stofmasker, antislipveiligheidsschoenen, veiligheidshelm of gehoorapparaat

bescherming die voor de juiste omstandigheden worden gebruikt, zal persoonlijk letsel verminderen. c) Voorkom

onbedoeld starten. Zorg ervoor dat de schakelaar eerst in de uit-positie staat

voordat u het gereedschap aansluit op een stroombron en/of accu, het gereedschap oppakt of draagt.

Elektrisch gereedschap dragen met uw vinger aan de schakelaar of elektrisch gereedschap van stroom voorzien

terwijl de schakelaar aan staat nodigt uit tot ongelukken.

d) Verwijder eventuele stelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt. Een moersleutel

of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel

of blessure.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft. Dit maakt het mogelijk

om betere controle over het elektrisch gereedschap te hebben in onverwachte situaties.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar en

kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen

gevangen worden in bewegende delen. g)

Indien er apparatuur aanwezig is voor de aansluiting van stofafzuiging en -opvang

Zorg ervoor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Gebruik van stofopvang

kan stofgerelateerde gevaren verminderen.

h) Laat de bekendheid die u opdoet door veelvuldig gebruik van hulpmiddelen, u niet in de weg staan

zelfgenoegzaam en negeert de veiligheidsprincipes van gereedschap. Een onzorgvuldige handling kan ernstige gevolgen hebben

letsel binnen een fractie van een seconde.

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. De

Het juiste elektrische gereedschap zal het werk beter en veiliger doen in de snelheid waarvoor het bedoeld was

ontworpen. b)

Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan- en uitzet. Elk elektrisch gereedschap

dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het

stopcontact en/of verwijder de accu, indien aanwezig

afneembaar, van het elektrisch gereedschap voordat u aanpassingen of wijzigingen aanbrengt

accessoires of het opbergen van elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen verminderen de

risico dat het elektrisch gereedschap per ongeluk wordt gestart. d)

Bewaar elektrisch gereedschap dat niet wordt gebruikt, buiten het bereik van kinderen en laat geen personen toe

die niet bekend zijn met het elektrisch gereedschap of met deze instructies, om het elektrisch gereedschap te bedienen.

Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers. e) Onderhoud

elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen

van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Indien beschadigd, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijkanten blijven minder snel vastzitten en zijn gemakkelijker te controleren. g)

Gebruik het elektrische gereedschap, de accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere werkzaamheden dan waarvoor het bedoeld is, kan leiden tot risico's of een gevaarlijke situatie.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.

Gladde handgrepen en grijpvlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Dienst

a) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur en gebruik alleen identieke vervangingsonderdelen. Hierdoor wordt gegarandeerd dat de veiligheid van het elektrische gereedschap behouden blijft.

Speciale veiligheidsinstructies

Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, wanneer het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Door het doorknippen van een draad die onder spanning staat, kunnen blootliggende metalen delen van het gereedschap onder spanning komen te staan en kan de bediener een elektrische schok krijgen.

eigen snoer. Door het doorknippen van een draad die onder spanning staat, kunnen blootliggende metalen delen van het gereedschap onder spanning komen te staan en kan de bediener een elektrische schok krijgen.

Bij het bewerken van vooral metalen kan geleidend stof zich in de zijkant afzetten

van de machine. Dit kan leiden tot de overdracht van elektrische energie naar de machine

huisvesting. Dit kan een tijdelijk gevaar voor elektrische schokken betekenen. Daarom is het nodig om, wanneer de machine draait, perslucht door de achterkant te blazen

ventilatiesleuven van de machine regelmatig, frequent en grondig. Hier moet de machine worden vastgehouden

Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen

en metaal kan schadelijk zijn. Contact met of inademing van het stof kan leiden tot

allergische reacties en/of luchtwegaandoeningen bij de bediener of omstanders.

Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend, zoals eiken- en beukenstof, vooral in combinatie met additieven voor houtconditionering (chromaat, hout

conserveermiddel). Asbesthoudend materiaal mag alleen door specialisten worden behandeld.

Waar het gebruik van een stofafzuigapparaat mogelijk is, moet dit worden gebruikt.

De werkplek moet goed geventileerd zijn.

Het gebruik van een stofmasker van filterklasse P2 wordt aanbevolen.

Volg de nationale vereisten voor de materialen waarmee u wilt werken.

Materialen die stof of dampen genereren die schadelijk kunnen zijn voor de gezondheid, mogen niet worden verwerkt.

Draag oorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

Draag beschermende handschoenen.

Beveilig het werkstuk tegen wegglijden, bijv. met behulp van spaninrichtingen.

Geleid de machine altijd met beide handen aan de daarvoor bestemde handgrepen. Verlies van controle kan persoonlijk letsel veroorzaken.

Plaats uw hand nooit in de buurt van roterende delen van het apparaat of in de buurt van de roterende schuurband.

Verwijder schuurstof en soortgelijk materiaal alleen als de machine niet in gebruik is.

Trek vóór elke aanpassing, ombouw of onderhoud de stekker uit het stopcontact.

Het nominale toerental van de schuurband moet minimaal gelijk zijn aan de bandsnelheid bij stationair draaien, aangegeven op het elektrisch gereedschap. Een schuurband die sneller loopt dan de nominale snelheid kan breken en uit elkaar vliegen.

Controleer vóór elk gebruik of de schuurband correct is bevestigd en zit

volledig op de roller. Proefdraaien: laat de machine draaien op

stationair toerental gedurende 30 seconden op een veilige plaats. Stop onmiddellijk als er significante trillingen optreden of als er andere defecten worden opgemerkt, controleer dan de machine om de oorzaak te achterhalen.

BEWAAR DEZE INSTRUCTIES

PRODUCTPARAMETERS

MODEL	Spanning	Motorvermogen	Motorsnelheid
S1P-HJ2501-H	Noord Amerika: AC120V 60Hz	1000W	1100-3200(tpm)
	Europeese Unie: AC230-240V 50Hz	1300W
	Australiê: AC230-240V 50Hz

Schuurband Optionele uitrusting

A. 100 stuks schuurbanden

20 x korundbanden van zirkonia, korrel 60 20 x

korundbanden van zirkoniumoxide, korrel 80

20 x bruine korundbanden, korrel 180

20 x bruine korundbanden, korrel 400

20 x bruine korundbanden, korrel 800

B. 50 stuks schuurbanden

10 x korundbanden van zirkoniumoxide, korrel 60

10 x korundbanden van zirkoniumoxide, korrel 80

10 x bruine korundbanden, korrel 180

10 x bruine korundbanden, korrel 400

10 x bruine korundbanden, korrel 800

C. 3 stuks schuurbanden

1 x bruine korundbanden, korrel 80

1 x bruine korundbanden, korrel 100

1 x bruine korundbanden, korrel 120

Standaard configuratie: 2x koolborstels, 1 x 115 mm, 1x handvat, 1x inbussleutel

gatensleutel 1 x aandrijfwiel

2 x geleidewieleindplaten

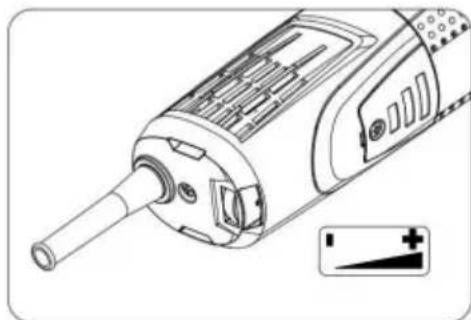

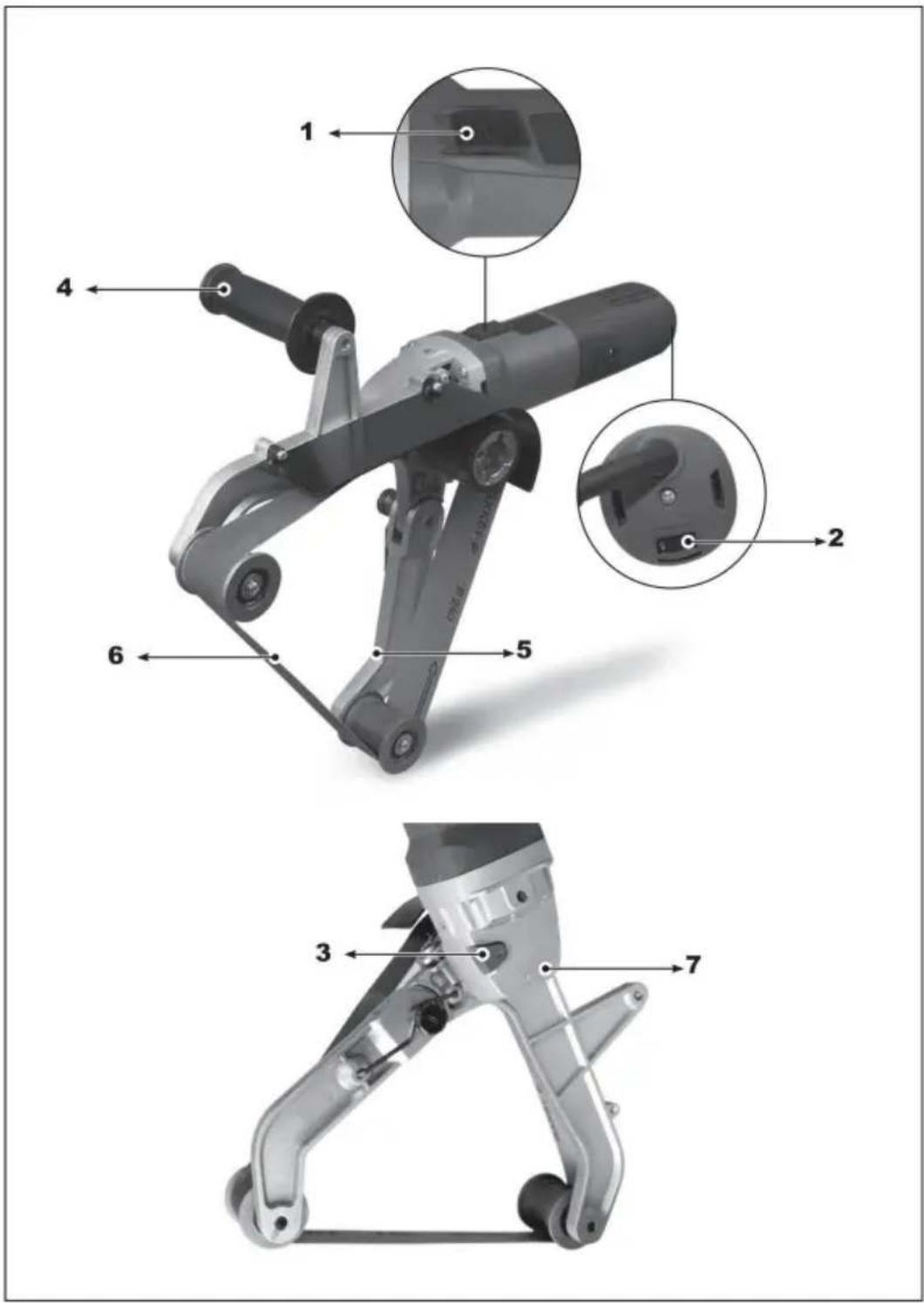

1 Schakelaar AAN/UIT 2 Instelwieltje voor het instellen van de bandsnelheid 3 Spindelvergrendeling 4 Extra handgreep 5 Spanarm voor het vervangen van de schuurband 6 Schuurband 7 Pijl (draairichting aandrijfas)

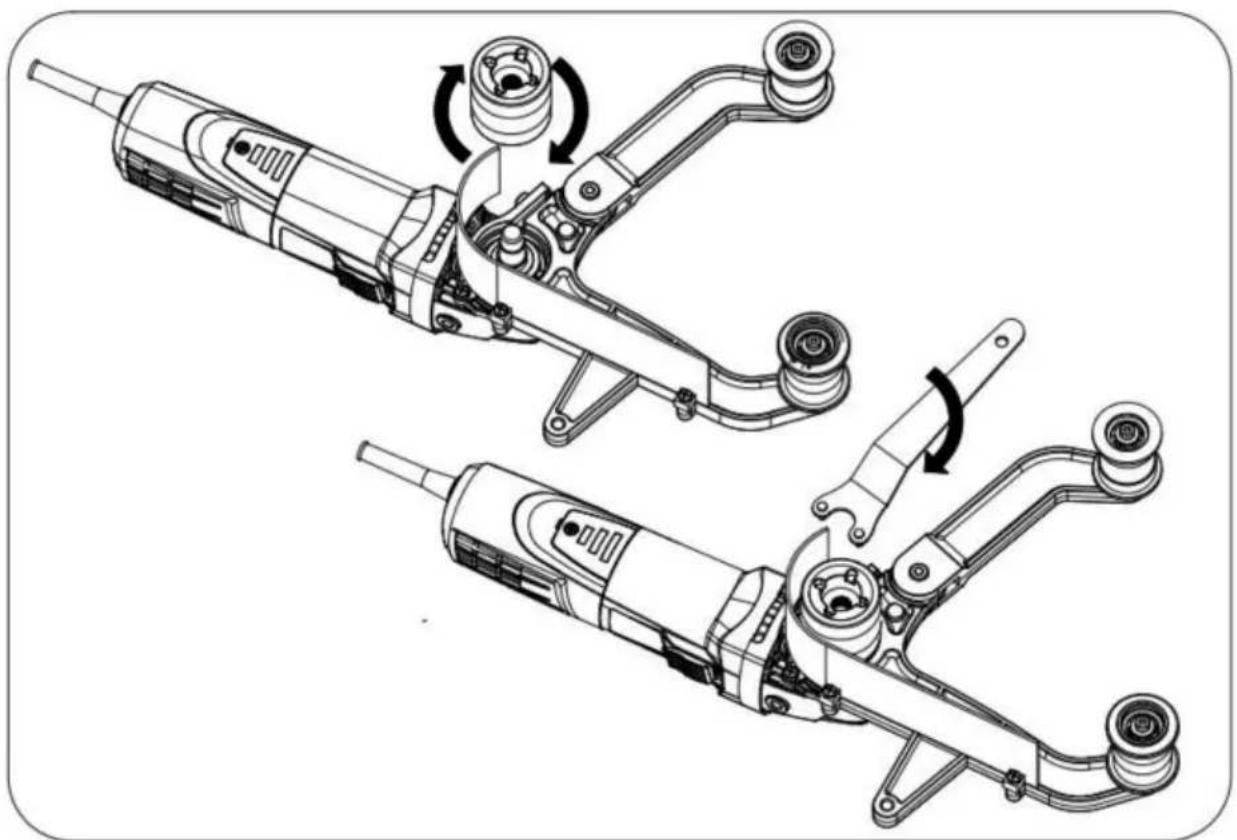

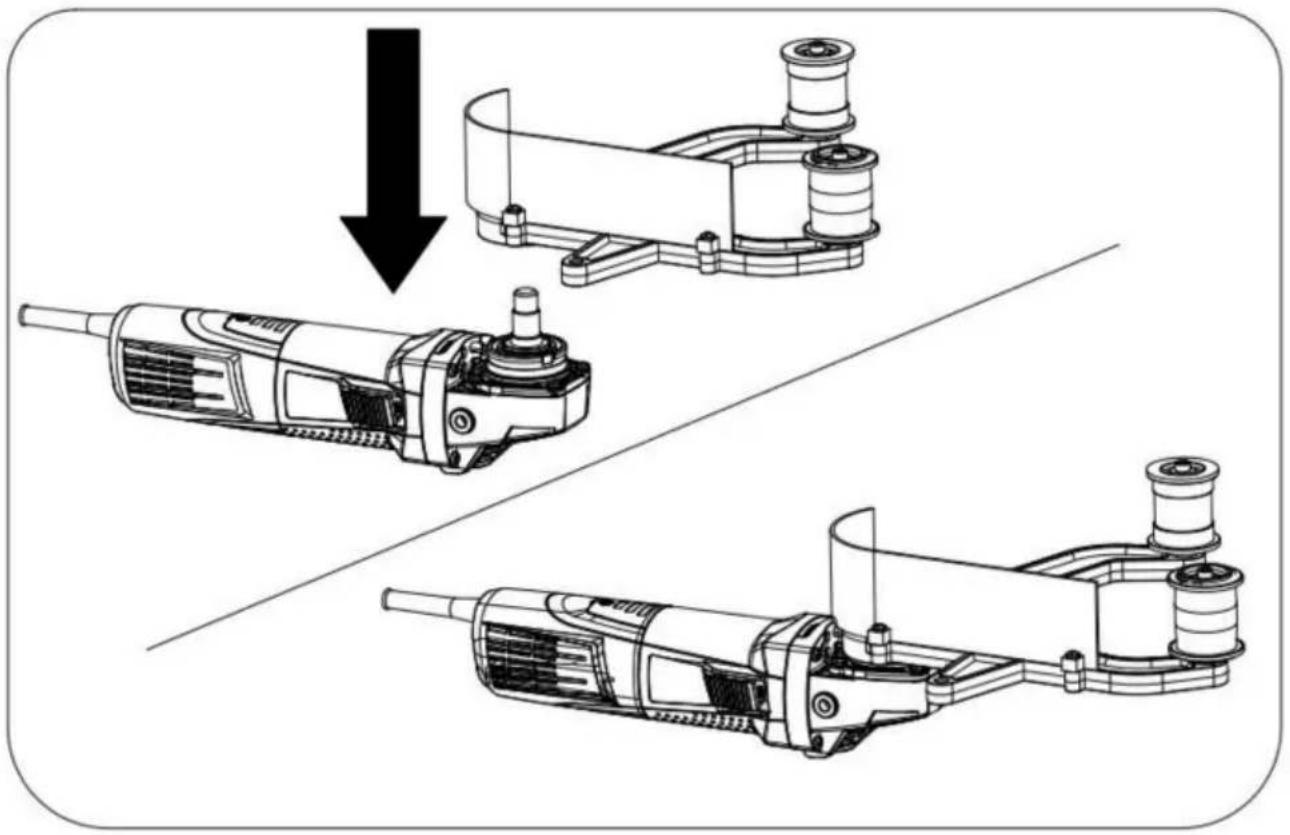

1. Plaats de pijpschuuradapter op de machine.

1. Zet vast met het aandrijfwiel en draai met de gatensleutel

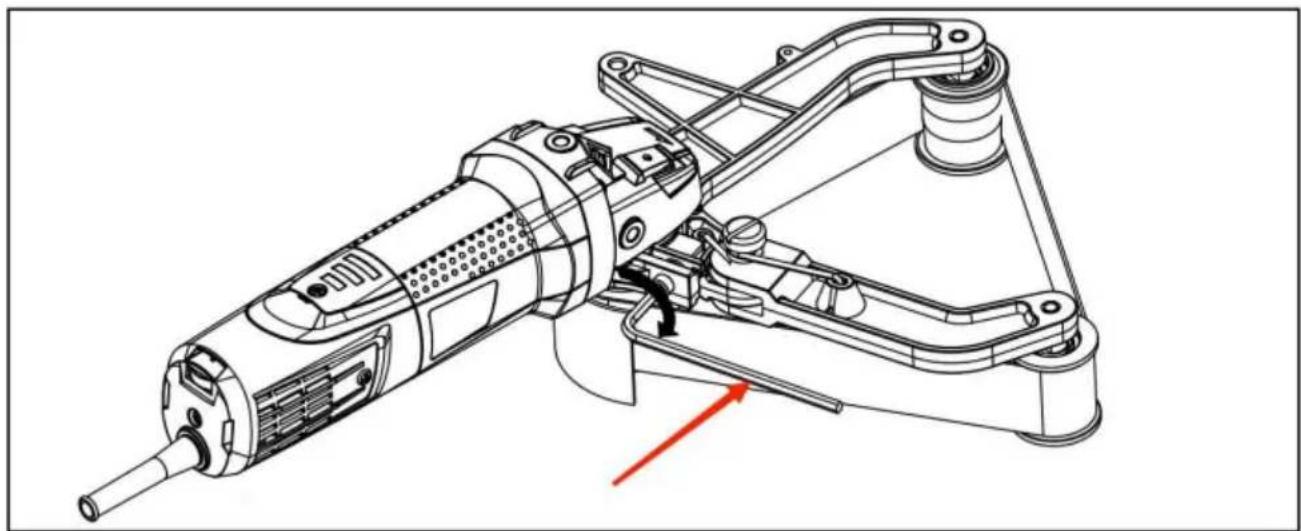

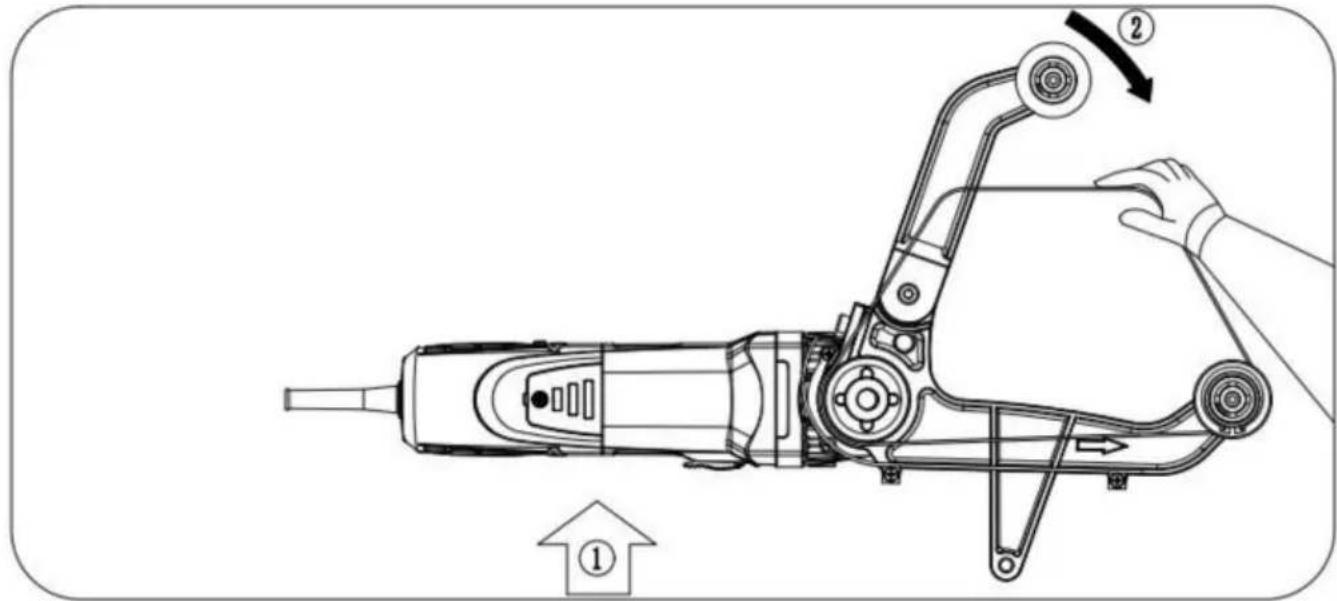

Installeer de schuurband in de juiste stap zoals weergegeven in de afbeelding

1. Bevestig met een inbussleutel

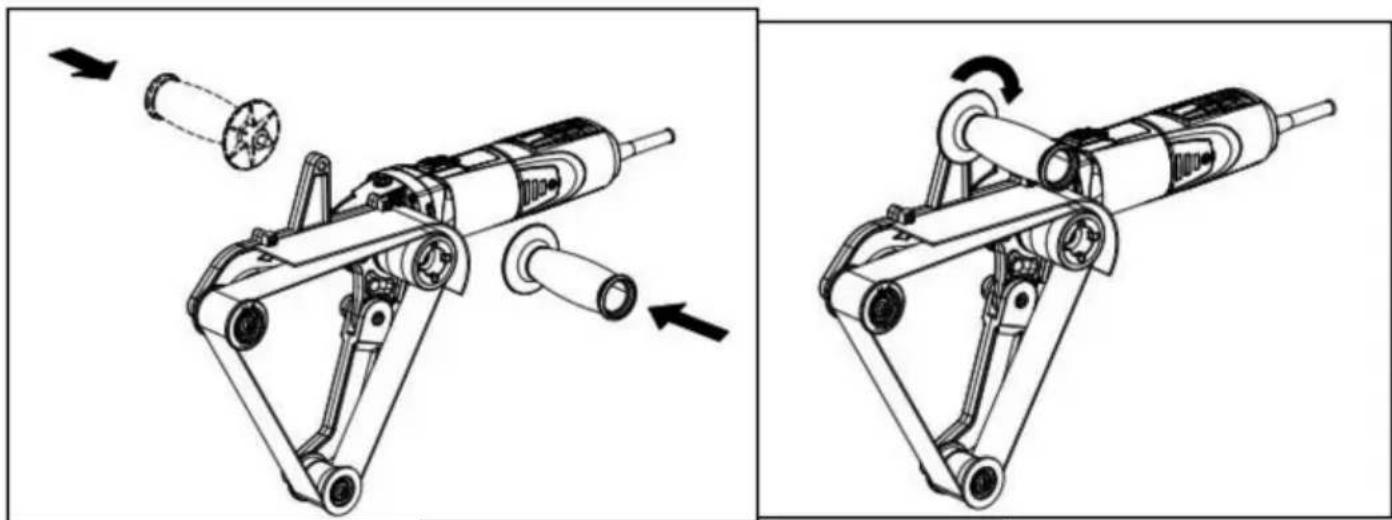

1. Installeer de handgreep zoals afgebeeld (volgens de gewoonten van de gebruiker).

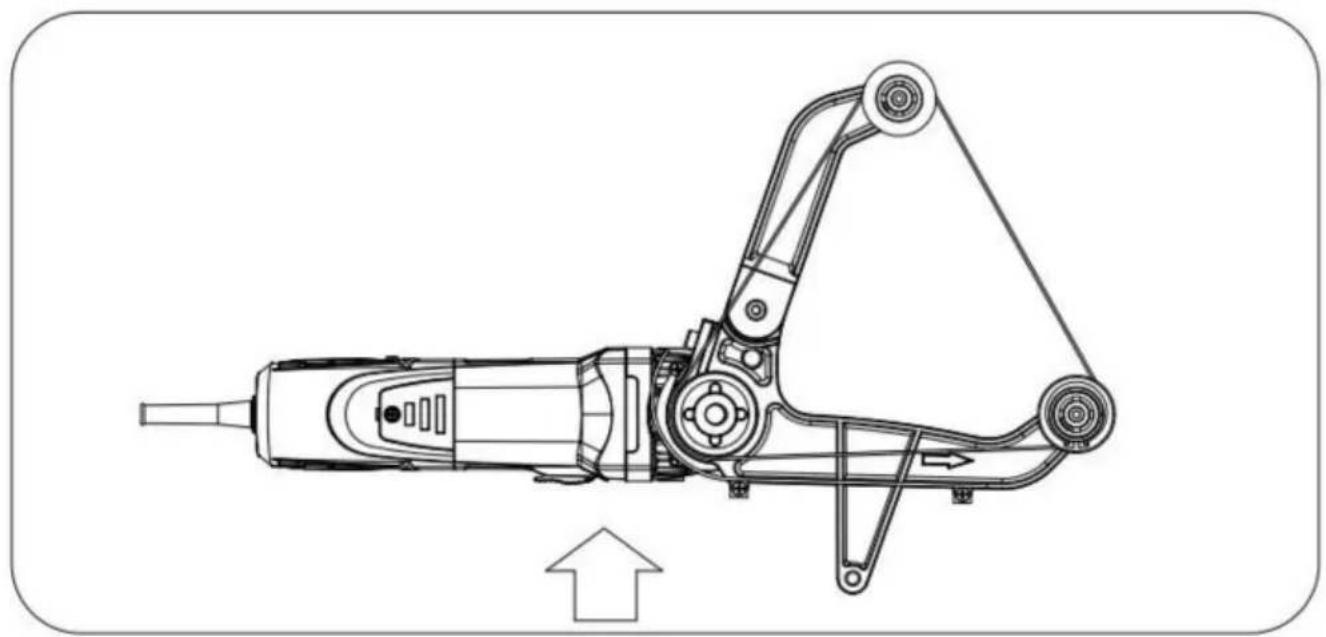

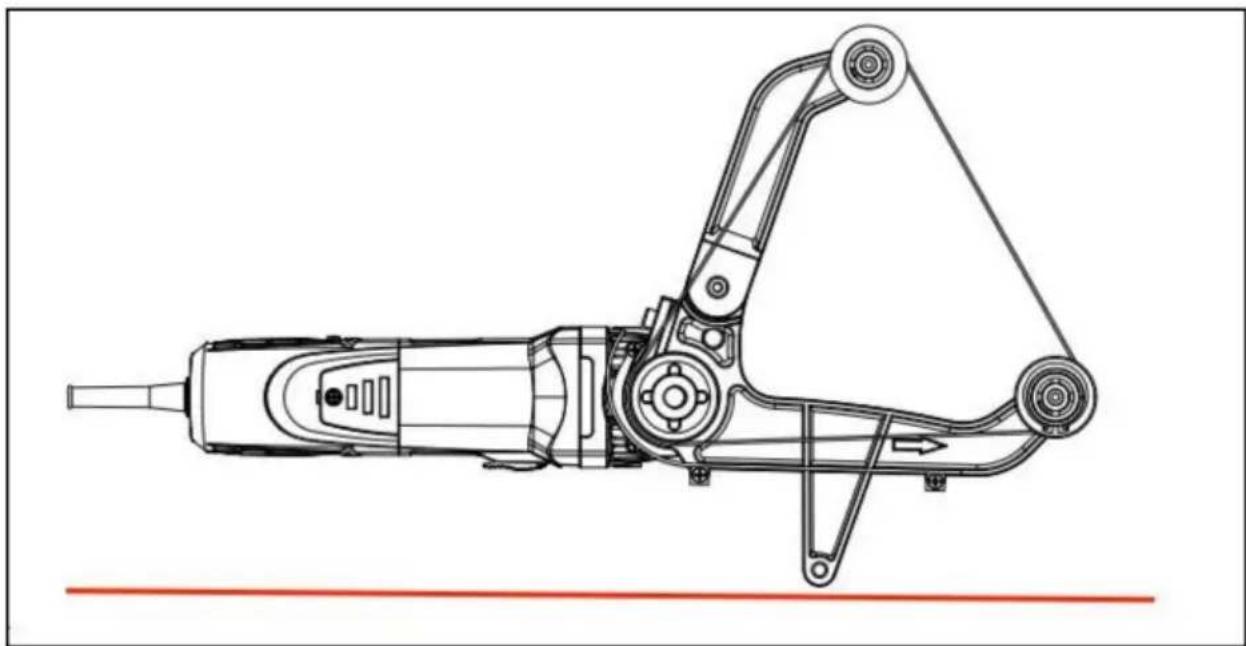

1. Probeer de pijpschuuradapter parallel aan de machine te monteren.

Inbedrijfstelling

Controleer voordat u de stekker in het stopcontact steekt of de nominale netspanning en netfrequentie, zoals vermeld op het typeplaatje, overeenkomen met uw stroomvoorziening.

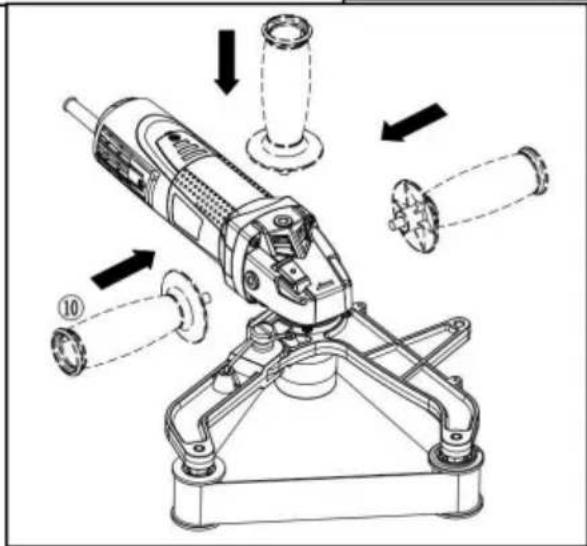

Extra handgreep bevestigen. Werk altijd met de extra handgreep

bijgevoegd (4)! Zet de extra handgreep vast door deze stevig aan links of rechts vast te draaien.

GEBRUIK

Begeleid de machine altijd met beide handen.

De machine mag geen extra stof en spaanders aanzuigen.

Houd de machine bij het in- en uitschakelen vrij van stofafzettingen.

Zet de machine na het uitschakelen alleen neer als de motor tot stilstand is gekomen.

Bij continu bedrijf blijft de machine draaien als deze wordt uitgeschakeld uit uw handen. Houd de machine daarom altijd vast aan de handgrepen, ga in een veilige positie staan en concentreer u.

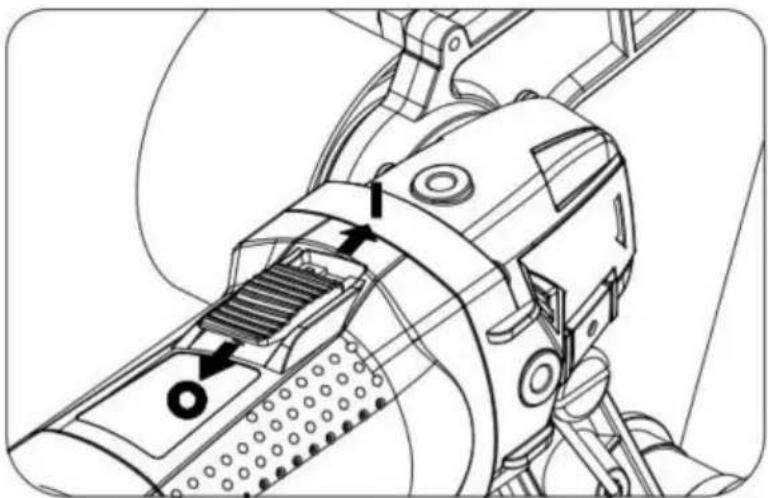

Inschakelen/continu inschakelen: schuifschakelaar (1) naar voren schuiven.

Voor continue activering kantelt u nu naar beneden totdat deze vastklikt.

Uitschakelen: Druk op het achterste uiteinde van de schuifschakelaar (1) en laat los.

Bandsnelheid instellen

De bandsnelheid kan via het instelwiel (2) worden ingesteld en is traploos variabel.

Er zijn 1-6 versnellingen om uit te kiezen:

Schuurband verrangen

Maak de spanarm (5) los en verwijder de schuurband (6).

Plaats de nieuwe schuurband zodanig op de rollen dat de richting

van circulatie (pijlen aan de binnenkant van de schuurband) overeenkomt met de pijl (7) op de versnellingsbak. Maak de spanarm (5) vast. Zorg ervoor dat de schuurband volledig op de rollen staat.

Schuurprocedure

Plaats de machine zo op het materiaal dat de schuurband evenwijdig loopt aan het oppervlak van het werkstuk.

Zorg er tijdens het werken voor dat de machine in een rechte hoek wordt gebruikt ten opzichte van de buis, zodat de band niet van de rollen valt.

Met behulp van de extra handgreep kan de band tegen de buis worden gedrukt en er tegelijkertijd omheen worden geplaatst. De contacthoek en de snijopbrengst

kunnen worden gewijzigd door de contactdruk.

Houd de machine voortdurend in beweging, anders kunnen er uitsparingen in het materiaal ontstaan.

REINIGING EN ONDERHOUD

Motorreiniging: blaas regelmatig, vaak en grondig perslucht door de ventilatiesleuven aan de rechterzijde van de machine. Hierbij moet de machine

stevig worden vastgehouden.

EG REP

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
