Märke	Vevor
Modell	S1P-HJ2501-H
Produkttyp	Bandslipmaskin
Drivspänning	AC120V 60Hz (Nordamerika) / AC230-240V 50Hz (EU/Australien)
Motoreffekt	1000-1300 W
Motorvarvtal	1100-3200 varv/min
Hastighetsinställning	Inställningsratt, 6 lägen
Inkluderade slipband	100 band (korn 60, 80, 180, 400, 800)
Medföljande tillbehör	Extra handtag, insexnyckel, nyckel, reservkolborstar
Start	Skjutströmbrytare med kontinuerlig driftfunktion
Skyddsklass	II (dubbel isolering)
Certifieringar	CE, UKCA
Rengöring	Blås tryckluft genom ventilationsöppningarna
Säkerhet	Skyddsglasögon, hörselskydd, andningsmask, handskar rekommenderas
Rekommenderad användning	Slipning av trä, metall, rör
Garanti	Elektroniskt garantibevis finns på www.vvor.com/support

Vanliga frågor - S1P-HJ2501-H Vevor

Hur byter jag slipbandet?

Släpp spännarmen (5), ta bort det gamla bandet. Placera det nya bandet med rotationsriktningen (pilar). Släpp spännarmen för att sträcka bandet.

Hur justerar jag slipmaskinens hastighet?

Vrid inställningsratten (2) för att välja önskad hastighet bland 6 lägen. Hastigheten varierar från 1100 till 3200 varv/min.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon, andningsmask, hörselskydd och handskar. Se till att arbetsområdet är rent och väl ventilerat.

Hur rengör jag slipmaskinen?

Koppla bort apparaten. Använd tryckluft för att blåsa bort damm genom ventilationsöppningarna. Rengör även ytterytorna med en torr trasa.

Vad gör jag om slipmaskinen inte startar?

Kontrollera att kontakten är ordentligt isatt och att uttaget fungerar. Se till att skjutströmbrytaren är i påslaget läge. Om problemet kvarstår, kontakta teknisk support.

Vilka slipband är kompatibla?

Använd slipband med mått anpassade för modellen (standardbredd cirka 100 mm). Bandets nominella hastighet måste vara minst lika med maskinens maximala hastighet.

Kan jag använda slipmaskinen på metall?

Ja, men gnistor kan uppstå. Håll brännbart material borta. Bär handskar och glasögon. Rengör regelbundet metallstoftavlagringar.

Hur installerar jag extrahandtaget?

Skruva fast extrahandtaget (4) ordentligt på vänster eller höger sida av maskinen, beroende på preferens. Dra åt för hand.

Vad är slipmaskinens effekt?

Effekten varierar beroende på spänning: 1000 W vid 120V (Nordamerika) och 1300 W vid 230-240V (EU/Australien).

Hur använder jag rörslipadaptern?

Fäst adaptern på maskinen med drivhjulet och nyckeln. Installera slipbandet. Maskinen ska styras så att bandet är parallellt med röret för effektiv slipning.

BRUKSANVISNING S1P-HJ2501-H Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

BANDSLIPPER

MODELL: S1P-HJ2501-H

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BANDSLIPPER

MODELL: S1P-HJ2501-H

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risiken für skada@måste användaren lasa instruktionernahandbok noggrant.
	Bär alltid ANSI godkända skyddsglasögon+när du arbetar med verktyg och utrustning.Använd ögonskydd.Använd hörskelskydd.Bär dammaskerAnvänd skyddshandskar.
CEUKCA	Complianceär en sakerhetscertificering是从EG och Storbritannien.
	Denna produitär av skyddsklass II.Det betyder att denär urustad med Förstärkt eller dubbel isolering.
	KORREKT AVFALLSHANTERINGDenna produitomfattas av bestämmelserna i det europeiska direktivet2012/19/EG.Symbolen som visar en soptunna på hjul korsadindikerar attprodukten kräver separat sophämtning iEuropeiska unionen.Detta gällerprodukten och alla tillbehörmarktmedenna symbolPRODUCTMärkta som@sādana kanske inteärdetkasseras med vanligt hushållsavfall,menmåste tas till eninsamlingsställemärkättelektriska och elektroniska apparater

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att följa alla instruktioner nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Termen "elverktyg" i säkerhetsanvisningarna hänvisar till din bandslipmaskin

Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor. b) Använd inte elverktyg i explosionsfarlig atmosfär, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner kan få dig att tappa kontrollen.

Elsäkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterkontakter med jordade elverktyg. Omodifierade pluggar och matchande uttag minskar risken för elektriska stötar. b) Undvik kroppskontakt med jordade ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jordad.

Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar.

d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar.

Skadade eller trasslade sladdar ökar risken för elektriska stötar. e) När du använder ett elverktyg utomhus, använd en förlängningssladd som är lämplig för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elchock.

f) Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd en restströmsenhet (RCD) skyddad matning. Användning av en jordfelsbrytare minskar risken för elchock.

Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador. b) Använd personlig skyddsutrustning. Använd alltid ögonskydd. Skyddande utrustning som dammmask, halkfria skyddsskor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personskador.

c) Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkälla och/eller batteripaket, plockar upp eller bär verktyget.

Att bära elverktyg med fingret på strömbrytaren eller strömsätta elverktyg som har strömbrytaren på inbjuder till olyckor.

ansluta till strömkälla och/eller batteripaket, plocka upp eller bara verktyget.

bättre kontroll över elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte lösa kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om dammsugare och dammuppsamlare finns, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamlare kan minska dammrelaterade faror.

bättre kontroll över elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll ditt hår och

kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan vara

fast i rörliga delar. g) Om

anordningar tillhandahålls för anslutning av dammsugning och uppsamling

anläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet som erhållits genom frekvent användning av verktyg tillåta dig att bli

självbelåten och ignorera verktygssäkerhetsprinciper. En slarvig åtgärd kan orsaka allvarliga

skador inom en bråkdel av en sekund.

Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. Det

rätta elverktyget kommer att göra jobbet bättre och säkrare i den takt det var för

designat.

b) Använd inte elverktyget om strömbrytaren inte slår på och av det. Vilket elverktyg som helst

som inte kan styras med strömbrytaren är farligt och måste repareras. c) Koppla bort kontakten

Från strömkällan och/eller ta bort batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller förvarar elverktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas av misstag.

Förvara inaktiva elverktyg utom räckhåll för barn och tillåt inte personer som är obekanta med elverktyget eller dessa instruktioner att använda elverktyget.

risk för att elverktyget startas av misstag. d) Förvara

Underhåll elverktyg och tillbehör. Kontrollera om det finns felinriktning eller bindning av rörliga delar, brott på delar och andra tillstånd som kan påverka elverktygets drift. Om det är skadat, låt elverktyget repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera.

Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra operationer än de avsedda skulle kunna resultera i en farlig situation.

Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

rörliga delar, brott på delar och andra tillstånd som kan påverka elverktygets drift. Om det är skadat, låt elverktyget repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras genomföras. Användning av elverktyget för andra operationer än de avsedda skulle kunna resultera i en farlig situation. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Håll handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

Särskilda säkerhetsinstruktioner

a) Låt en kvalificerad reparatör serva ditt elverktyg med endast identiska reservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

Flygande gnistor skapas vid slipning av metall. Se till att inga personer vistas i fara. På grund av brandrisken måste allt brännbart material tas bort från arbetsområdet (område påverkat av flygande gnistor).

Håll elverktyget i de isolerade greppytorna, eftersom bältet kan komma i kontakt med dess egen sladd. Att skära av en "spänningsförande" ledning kan göra att exponerade metalldelar på verktyget blir "strömförande" och kan ge operatören en elektrisk stöt.

Flyggnistor skapas vid slipning av metall. Se till att inga personer vistas i fara. På grund av brandrisken måste allt brännbart material tas bort från arbetsområdet (område påverkat av flygande gnistor).

Vid bearbetning, i synnerhet av metaller, kan ledande damm bilda avlagringar på sidan av maskinen. Detta kan leda till överföring av elektrisk energi till maskinens hölje. Detta kan innebära tillfällig risk för elektriska stötar. Det är därför nödvändigt att när maskinen är igång blåsa tryckluft genom den bakre ventilationsöppningen på maskinen regelbundet, ofta och noggrant. Här måste maskinen hållas stadigt.

Damm från material som färg som innehåller bly, vissa träslag, mineraler och metall kan vara skadligt! Kontakt med eller inandning av damm kan orsaka

allergiska reaktioner och/eller luftvägssjukdomar för operatören eller åskådare.

Vissa sorters damm klassificeras som cancerframkallande, som ek- och bokdamm

speciellt i kombination med tillsatser för träkonditionering (kromat, trä

konserveringsmedel). Material som innehåller asbest får endast behandlas av specialister.

Om det är möjligt att använda en dammutsugningsanordning ska den användas.

Arbetsplatsen måste vara väl ventilerad.

Användning av en dammmask av filterklass P2 rekommenderas.

Följ nationella krav för de material du vill arbeta med.

Material som genererar damm eller ångor som kan vara skadliga för hälsan får inte bearbetas.

Bär hörselskydd. Exponering för buller kan orsaka hörselnedsättning.

Använd skyddshandskar.

Säkra arbetsstycket mot glidning, t.ex. med hjälp av spännanordningar.

Styr alltid maskinen med båda händerna på de medföljande handtagen. Förlust av

kontroll kan orsaka personskador.

Placera aldrig din hand nära roterande delar av enheten eller nära de roterande slipbanden.

Ta bort slipdamm och liknande material endast när maskinen inte är i

drift.

Dra ut kontakten ur stickkontakten innan du gör några justeringar.

ombyggnader eller service utförs.

Slipbandets nominella hastighet måste vara minst lika med bandhastigheten vid tomgång

märkt på elverktyget. Ett slipband löper snabbare än dess nominella hastighet kan

bryta och flyga isär.

Kontrollera före varje användning att slipbandet är korrekt fastsatt och är det

helt på rullarna. Genomför en provkörning: Låt maskinen gå i

tomgång i 30 sekunder på en säker plats. Stoppa omedelbart om det är viktigt

vibrationer uppstår eller om andra defekter upptäcks. Om en sådan situation uppstår, kontrollera

maskinen för att fastställa orsaken.

SPARA DESSA INSTRUKTIONER

PRODUKTPARAMETRAR

MODELL	Spanning	Motorkraft Motorhastigabet
S1P-HJ2501-H	Nordamerika:AC120V 60Hz	1000W	1100-3200/rpm
	Europeiska unionen:AC230-240V 50Hz	1300W
	Australien:AC230-240V 50Hz

Slipband Tillvalsutrustning

A. 100ST Slipband 20 ×

Zirconia Corundum Bälen, 60 Grit 20 x Zirconia

Corundum Balten, 80 Grit 20 x Brown Corundum

1 SIá PÁ/AV 2 Justeringshjul förinställning av bälthastighet 3 Spindellås. 4 Extra handtag 5 Spännarm för byte av slipband. 6 Slipband. 7 Pil (drivaxelns rotationsriktning)

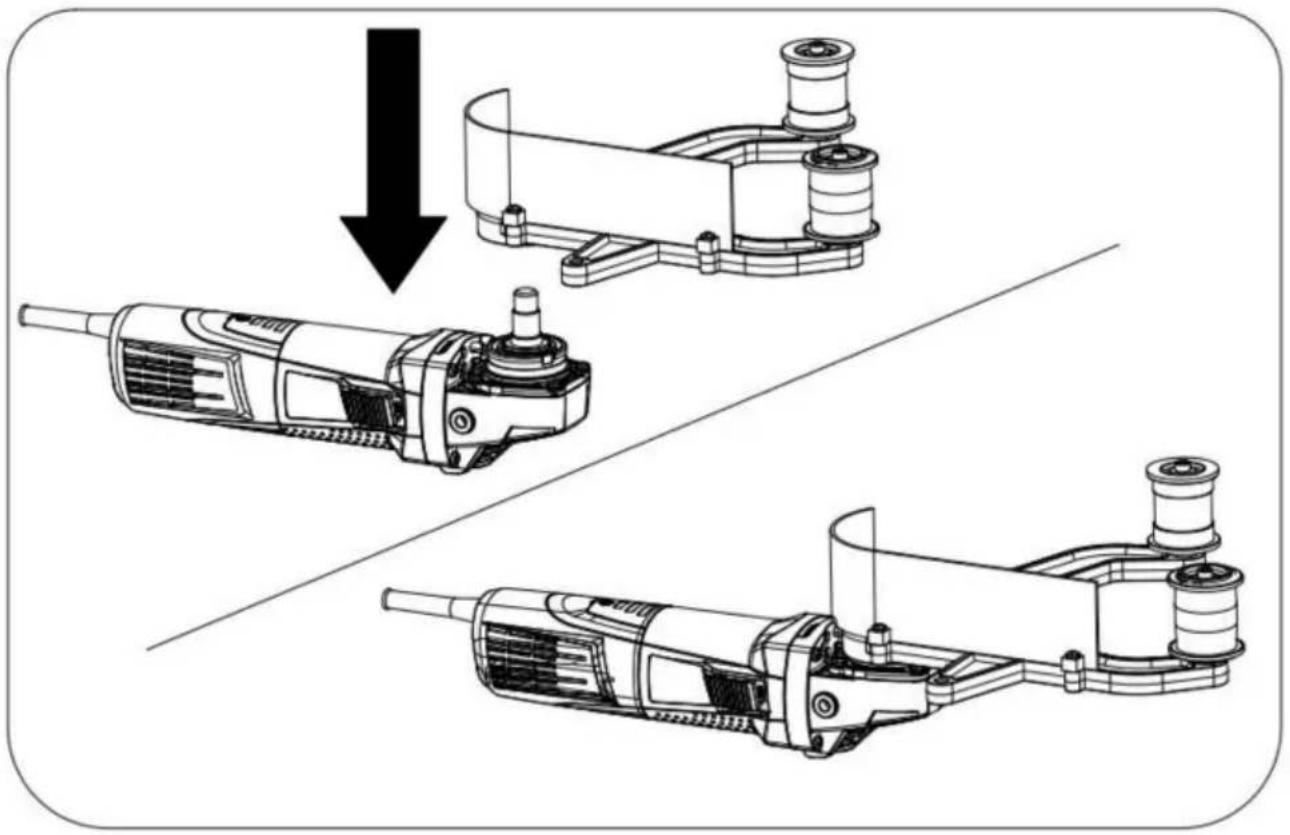

1. Sätt rörslipningsadaptern på värdmaskinen.

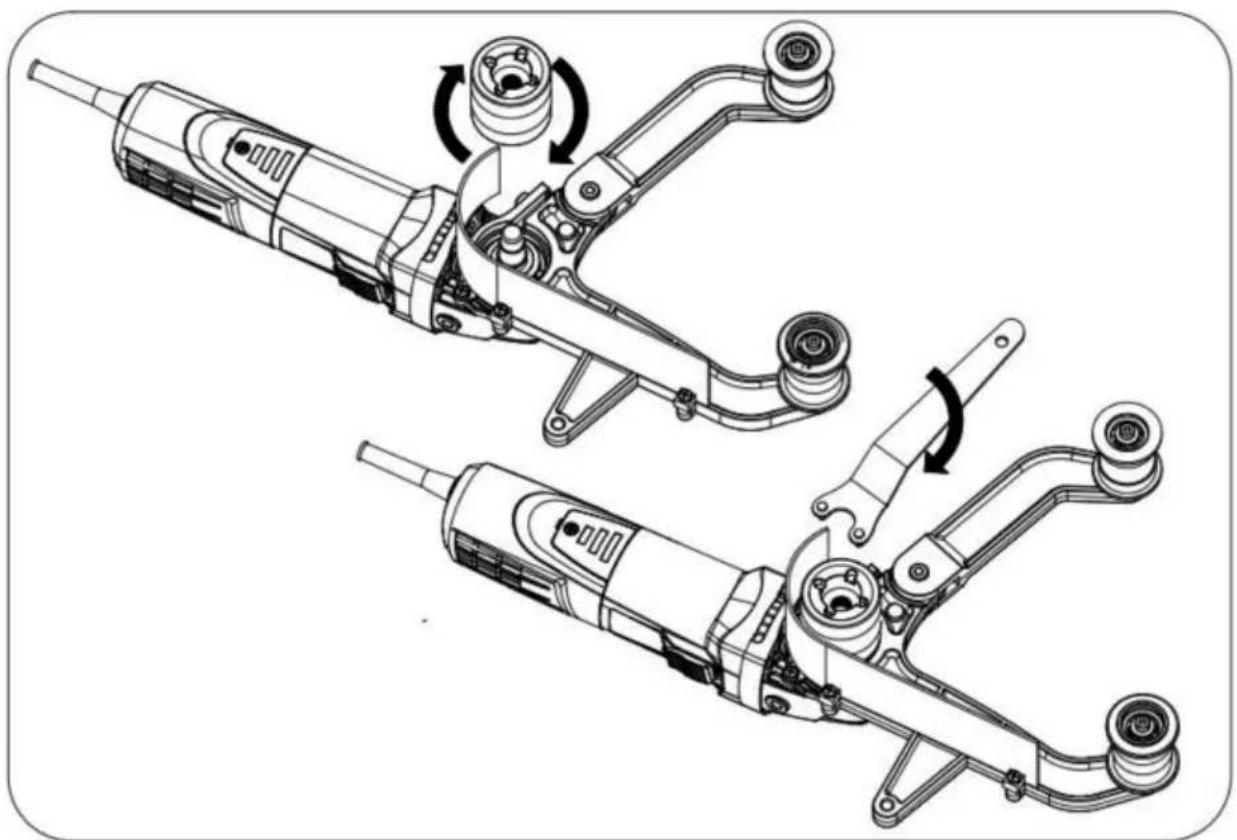

1. Säkra med drivhjulet och vrid med halvnyckeln

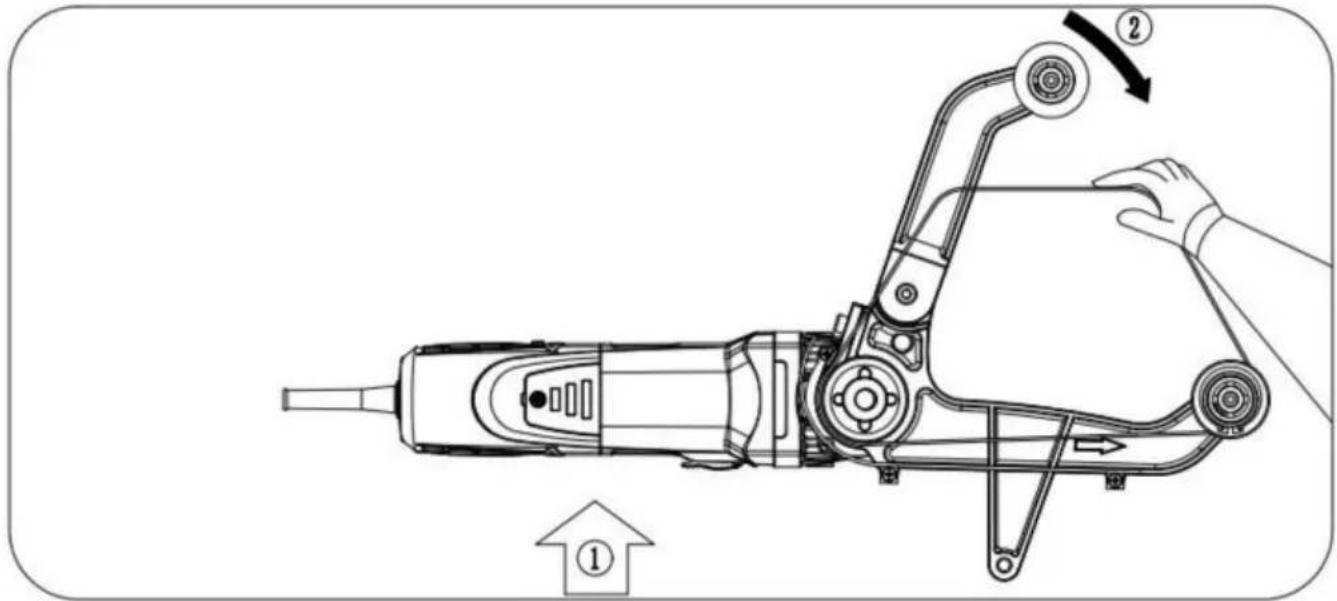

1. Installera sandbandet i detta steg enligt bilden

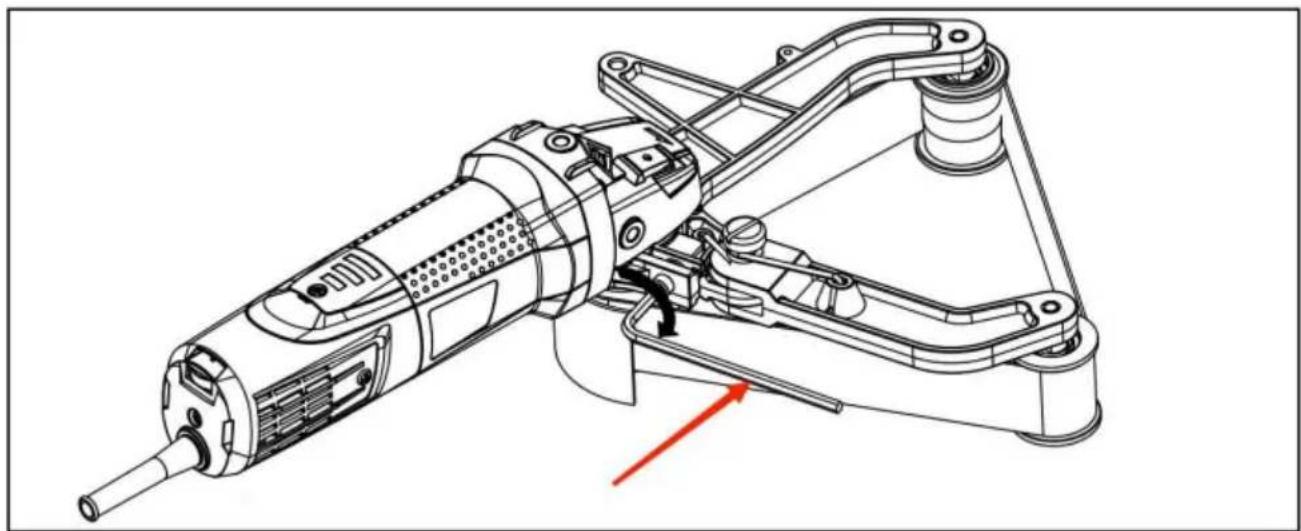

1. Fixa med sexkantnyckel

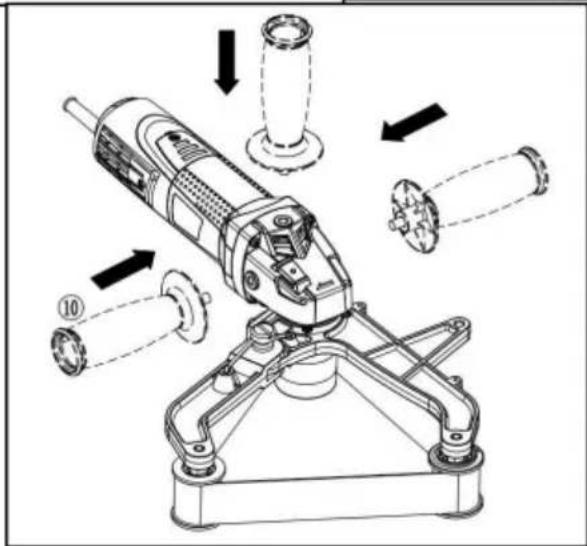

1. Montera handtaget enligt bilden (enligt användarens vanor).

1. Försök att montera rörslipningsadaptern parallellt med värden.

Driftsättning

Innan du ansluter, kontrollera att den märkta nätspänningen och elnätets frekvens, som anges på märketiketten, matchar din strömförsörjning.

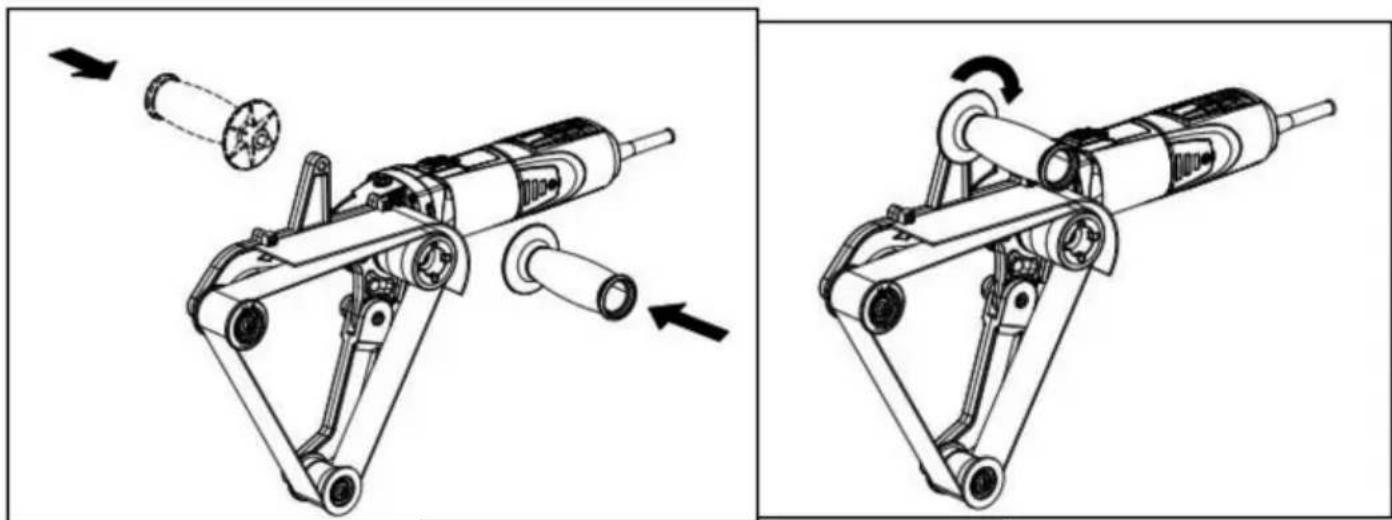

Montering av extra handtag. Arbeta alltid med extra handtag

bifogade (4)! Fäst det extra handtaget genom att skruva fast det åt vänster eller höger.

ANVÄNDNING

Styr alltid maskinen med båda händerna.

Maskinen får inte tillåtas att dra in ytterligare damm och spån.

När du sätter på och stänger av maskinen, håll den borta från dammavlagringar. Efter att ha stängt av maskinen, lägg den bara ner; när motorn har stannat.

Vid kontinuerlig drift fortsätter maskinen att gå om den tvingas ut ur dina händer. Håll därför alltid maskinen med handtagen

förutsatt, stå i en säker position och koncentrera dig.

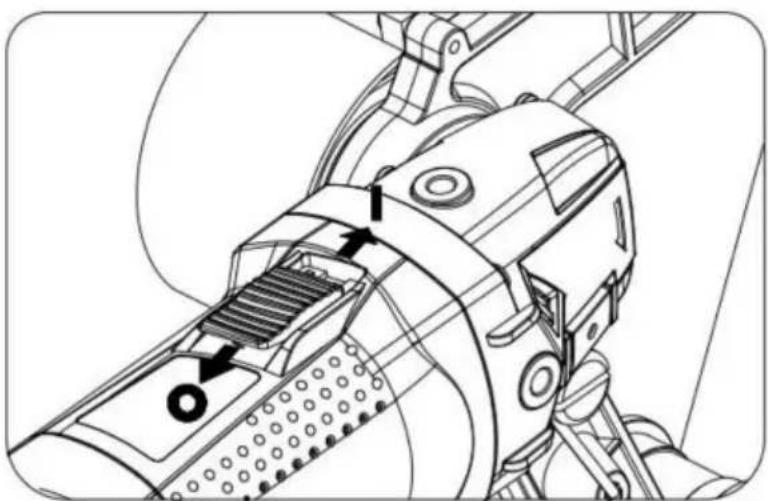

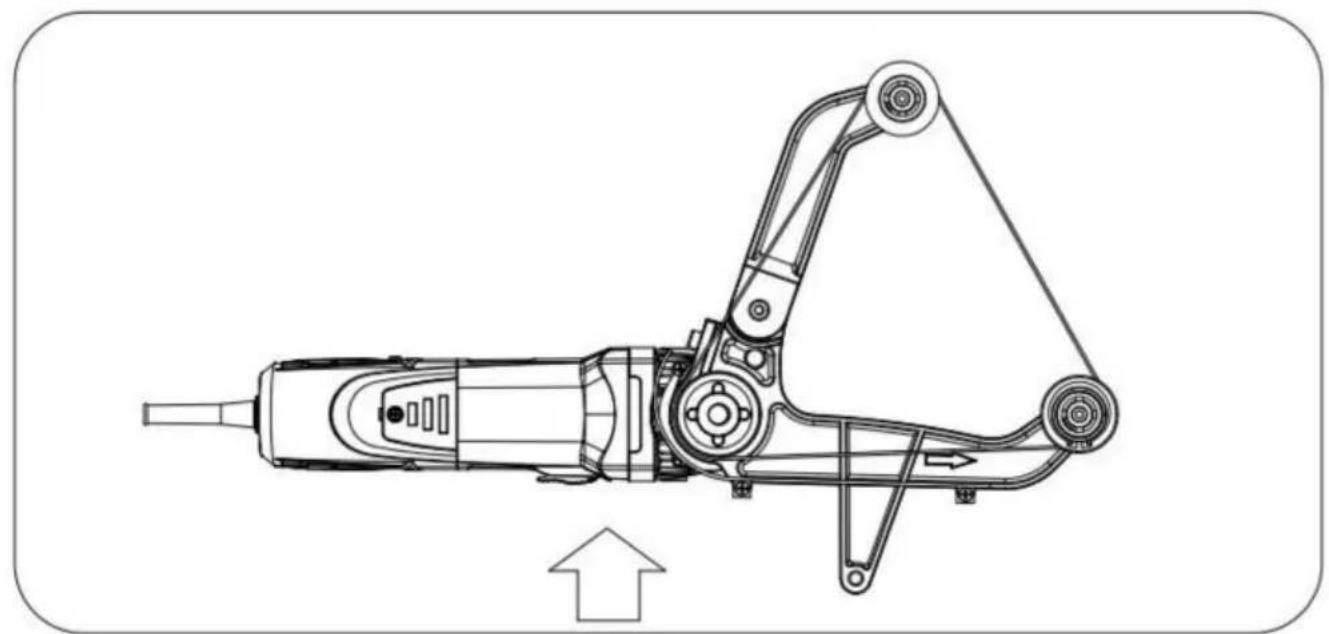

Påslagning/kontinuerlig aktivering: Skjut skjutreglaget (1) framåt.

För kontinuerlig aktivering, luta nu nedåt tills den låses.

Avstängning: Tryck på den bakre änden av skjutreglaget (1) och släpp.

Ställa in bandhastighet

Bandhastigheten kan förinställas via inställningshjulet (2) och är steglöst variabel.

Det finns 1-6 växlar att välja mellan:

Byte av slipband

Lossa spännarmen (5) och ta bort slipbandet (6).

Placera det nya slipbandet på rullarna så att dess riktning mot cirkulation (pilar på insidan av slipbandet) matchar pilen (7) på växellådan. Lossa spännarmen (5). Se till att slipbandet är helt på rullarna.

Slipningsprocedur

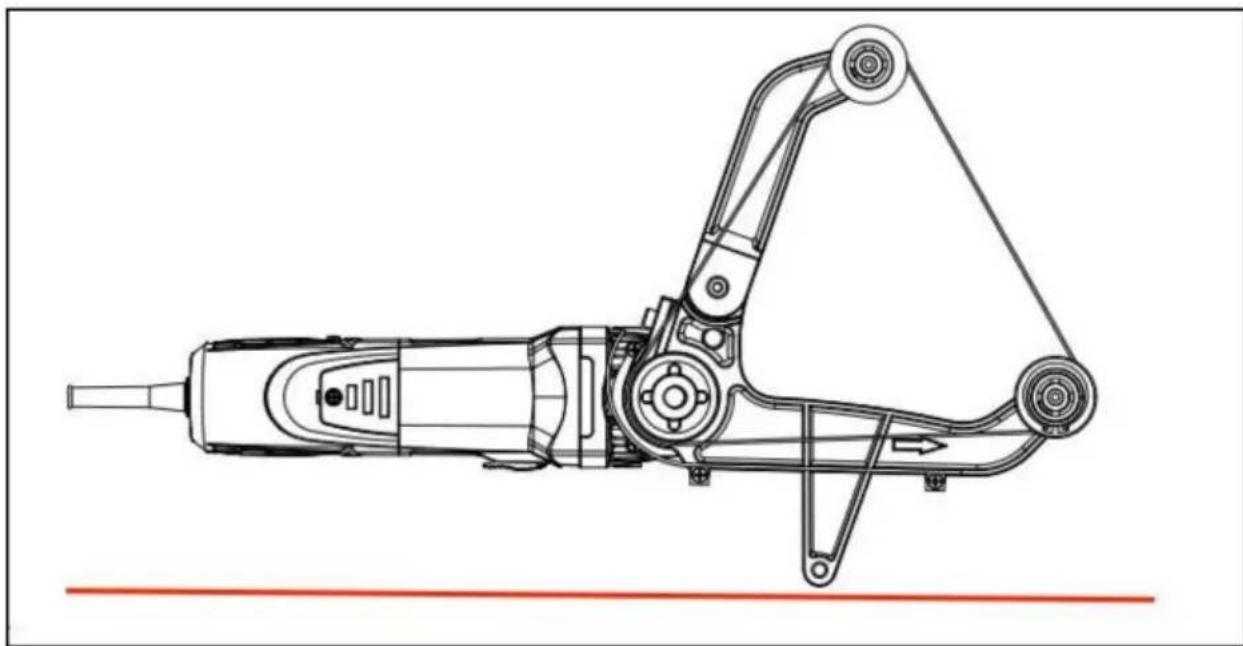

Placera maskinen på materialet så att slipbandet är parallellt med arbetsstyckets yta.

Se till att maskinen körs i rät vinkel när du arbetar

till röret så att bandet inte faller av rullarna.

Med hjälp av det extra handtaget kan bandet pressas mot röret och samtidigt placeras runt det. Kontaktvinkel och skäreffekten

kan ändras av kontakttrycket

Håll maskinen i konstant rörelse eftersom fördjupningar annars skulle kunna göra att det tillverkas i materialet.

RENGÖRING OCH UNDERHÄLL

Motorrengöring: blås tryckluft genom de bakre ventilationsöppningarna på maskinen regelbundet, ofta och noggrant. Här måste maskinen hållas stadigt.
