INSTRUKCJA OBSŁUGI TR60A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

GIETARKA

MODEL: TR60A

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

GIĘTARKA

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

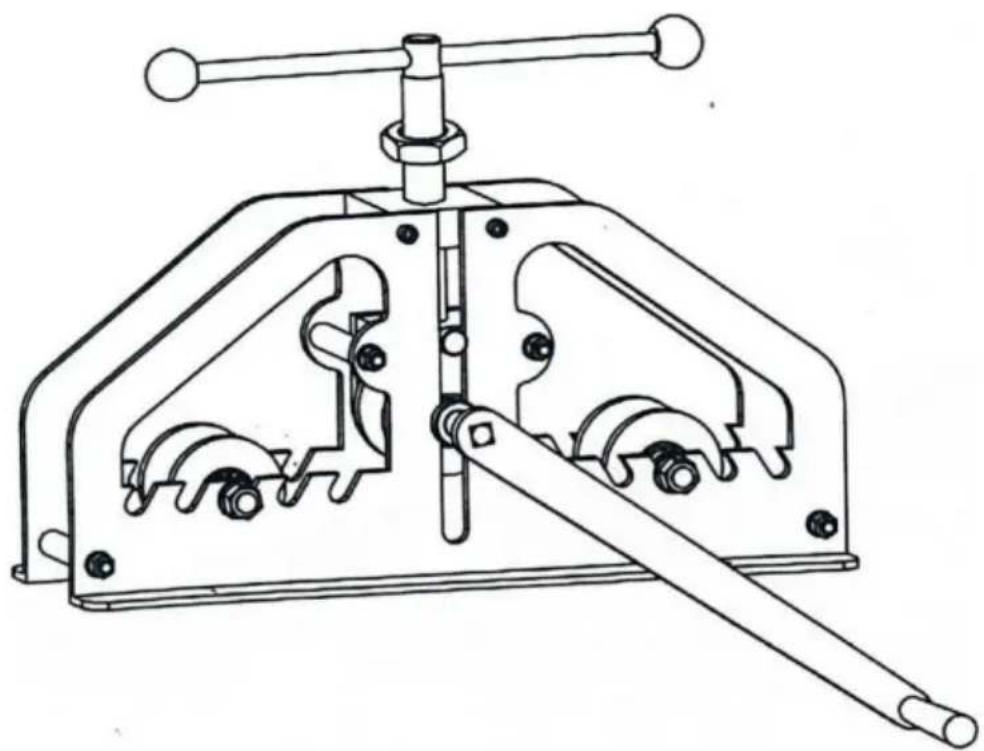

PROFIL PRODUKTU

Metalowa maszyna do rozciągania i kurczenia jest przeznaczona do większości naszych zastosowań motoryzacyjnych prace związane z kształtowaniem metalu. Posiada mocne stalowe szczęki, które mogą wyginać się lub kątować pod kątem 16 grubość aluminium, grubość stali miękkiej 18, grubość stali nierdzewnej 20. Związek dźwignia umożliwia łatwe formowanie bez konieczności wykonywania cięć odciążających, podgrzewania lub formowanie młotkowe. Korpus z żeliwa może być używany przez długi czas.

WAŻNE ZABEZPIECZENIA

Przeczytaj instrukcję obsługi.

Ostrzeżenie - Podczas stosowania tego produktu należy używać okularów ochronnych. Podczas stosowania tego produktu należy używać okularów ochronnych.

Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

OSTRZEŻENIE: Podczas korzystania z narzędzia należy zawsze przestrzegać podstawowych zasad bezpieczeństwa. aby zmniejszyć ryzyko obrażeń ciała i szkód.

Przed użyciem narzędzia przeczytaj uważnie całą instrukcję!

1. Utrzymuj miejsce pracy w czystości. Bałagan sprzyja wypadkom.
2. Weź pod uwagę warunki panujące w miejscu pracy. Nie używaj w wilgotnych, mokrych lub nieodpowiednich miejscach. Nie wystawiać na działanie deszczu. Utrzymywać miejsce pracy w dobrym oświetleniu.
3. Trzymaj dzieci z dala. Wszystkie dzieci powinny znajdować się z dala od miejsca pracy. Nie niech obsługują maszynę.
4. Przechowuj nieużywany sprzęt. Gdy nie jest używany, narzędzie powinno być zamknięte w suchym miejscu. aby zapobiec powstawaniu rdzy. Jeśli to możliwe, przechowuj w miejscu niedostępnym dla dzieci.
5. Nie przeciążaj maszyny ani narzędzia. W ten sposób wykonają pracę lepiej i bezpieczniej. stawkę, dla której było przeznaczone.
6. Używaj właściwego narzędzia. Nie zmuszaj małego narzędzia lub przystawki do wykonywania pracy. W przypadku większych narzędzi przemysłowych nie należy używać narzędzia niezgodnie z jego przeznaczeniem.
7. Ubierz się odpowiednio. Nie noś lużnych ubrań ani biżuterii. Mogą one zostać wciągnięte. części ruchomych. Zaleca się stosowanie rękawic ochronnych i obuwia antypoślizgowego w przypadku

pracując. noś ograniczające nakrycie głowy, aby utrzymać długie włosy, zapobiegając ich wypadaniu wplątanie się w maszynę.

1. Stosuj ochronę oczu i uszu. Jeśli wykonujesz pracę, używaj maski zakrywającej całą twarz.

wytwarza opilki metalu, pył lub wióry drewniane. W innych przypadkach dopuszczalne są okulary ochronne.

Sytuacje. Należy nosić czystą maskę przeciwpyłową, jeżeli praca powoduje powstawanie dużej ilości drobnego lub grubego pyłu.

W przypadku dłuższej pracy należy stosować atestowane środki ochrony słuchu.

1. Zabezpiecz pracę. Jeśli to możliwe, użyj zacisków lub imadła, aby przytrzymać pracę. Jest to bezpieczniejsze niż

używając rąk, dzięki czemu możesz obsługiwać narzędzie obiema rękami.

1. Nie wychylaj się za daleko. Zawsze utrzymuj równowagę i równowagę.

2. Dbaj o narzędzia. Dbaj o to, aby narzędzia były ostre i czyste, aby zapewnić lepszą i bezpieczniejszą pracę.

wydajność. postępuj zgodnie z instrukcjami dotyczącymi smarowania i wymiany akcesoriów. Zachowaj

uchwyty suche, czyste, wolne od oleju i smaru.

1. Zachowaj czujność. Uważaj na to, co robisz, kieruj się zdrowym rozsądkiem. Nie wykonuj żadnych czynności.

narzędzie, gdy jesteś zmęczony.

1. Sprawdź uszkodzone części. Przed użyciem jakiegokolwiek narzędzia sprawdź każdą część, która wydaje się uszkodzona.

należy dokładnie sprawdzić, aby upewnić się, że będzie działać prawidłowo i wydajnie

jego zamierzona funkcja. sprawdź wyrównanie ruchomych części, ich zaciśnięcie, pęknięcie części, zamocowanie i

inne warunki, które mogą mieć wpływ na jego działanie. Każda uszkodzona część powinna zostać odpowiednio

naprawiona lub zapoznaj się z instrukcją obsługi.

1. Części zamienne i akcesoria. Podczas serwisowania należy używać wyłącznie identycznych części.

części zamienne. Stosuj wyłącznie akcesoria przeznaczone do stosowania z tym narzędziem.

1. Nie obsługuj narzędzia, będąc pod wpływem alkoholu lub narkotyków. Przeczytaj ostrzeżenie.

etykiety na receptach, aby określić, czy Twoja ocena sytuacji lub refleks są upośledzone

zażywanie narkotyków. Jeśli masz jakiekolwiek wątpliwości, nie obsługuj maszyny.

SPECYFIKACJE

Model	TR60A
Maksymalna szerokość gięcia	40mm
Maksymalna grubość gięcia Stal niskowęglowa:	2 mm; Aluminium: 4 mm
Maksymalny kąt gięcia	360°

AKCESORIUM

1. Forma do rur kwadratowych X1 zestaw (3 szt.)
2. Forma do rur okrągłych X1 zestaw (3 szt.)
3. Uchwyt obrotowy X 1 szt.
4. Uchwyt górny X1 szt
5. Uchwyt piłkiX1 szt

SPECYFIKACJE

Tworzywo		Minimalny promieńRozmiar
Mieszkania	1 1/4"	10"
Kanał C	Ja X2"	60"
Rura Rura	1 1/2"	20"
Rura okrągła	1/4" do 2"	Według materiału
Rura kwadratowa	2"	Według materiału
Rurka Prost.	Ja X2"	60"

GROMADZIĆ SIE

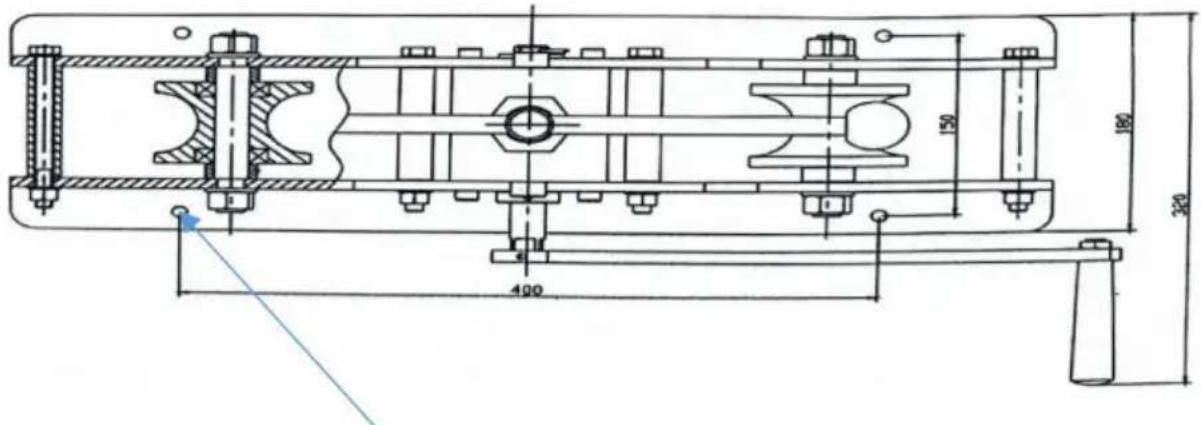

1. Zamocuj produkt na stole warsztatowym za pomocą 4 śrub M10X30 i 4 nakrętek M10. długość śrub można regulować w zależności od grubości stołu roboczego.

Produkt standardowo nie jest wyposażony w śruby M10X30 i nakrętkę M10.

1. Przeciągnij (12) uchwyt obrotowy przez śrubę pociągową (13), a następnie zamontuj (11) uchwyt piłki na (12) obrotowy uchwyt
2. Zamontuj dźwig (26) w (24), poluzuj sworzeń (25) na dźwigu (26) przed montaż i dokręć sworzeń (25) na dźwigu (26) po montażu.

Otwór mocujący śrubę X 4

DZIAŁANIE

1. PRACA

Umieść dwie rolki dolne (35) w szczelinie ramy (6) symetrycznie, przekręć śrubę pociągową (13), ustaw górną rolkę (19) w odpowiednim położeniu. Umieść w obrabianym przedmiocie i zaciśnij.

uchwyt (28) obrócić korbą zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara. Ponownie zacisnąć obrabiany przedmiot i ponownie obrócić

korbę. Zgodnie z wymaganiami wybrać odległość środkową dla dwóch symetrycznych dolnych wałek (35). Zmniejsz odległość między środkami podczas gięcia, aby uzyskać wymagany rozmiar gięcia.

2. Zmień rolkę

Zdejmij nakrętkę (4), wyjmij podkładkę (3), węzeł (31). Zdejmij rolkę (32) i wymień ją na wymaganą rolkę. Następnie zmontuj część zamienną.

Zdejmij ŚRUBĘ (5), opuść górny wałek (36). Wyjmij górną oś (24). Wyjmij górny wałek (19) w dół, zmienić na wymagany wałek. Włożyć do górnej osi (24), włożyć do sworznia (24). Następnie zmontuj z powrotem do stojaka.

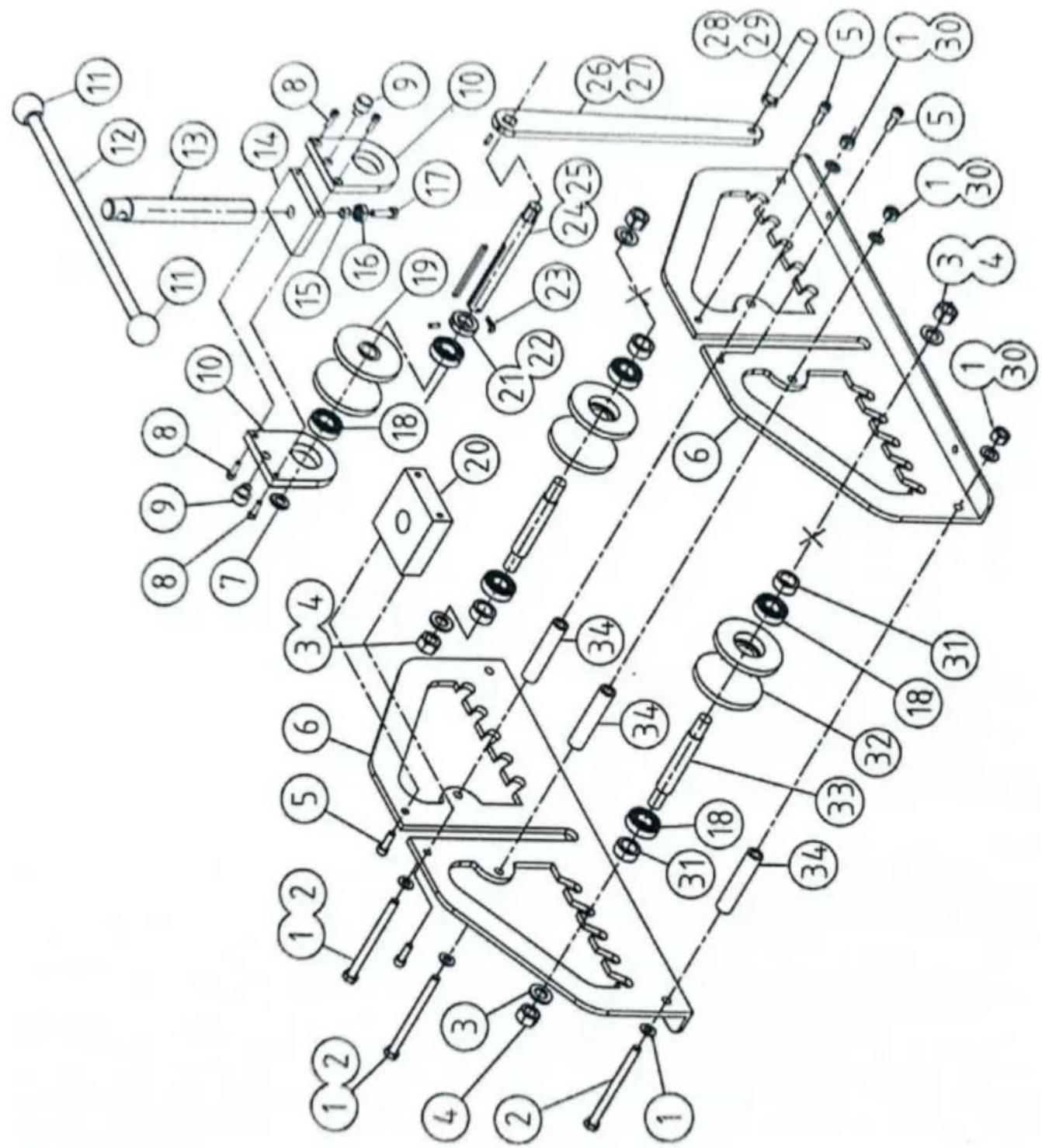

AWARIE I CZĘŚCI

Uwaga: Niniejsza instrukcja jest przeznaczona wyłącznie do celów informacyjnych. Ze względu na ciągłe udoskonalenie maszyny, zmiany mogą być dokonywane w dowolnym momencie bez zobowiązań na powiadomienie.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstawiciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
