GEBRUIKSAANWIJZING TR60A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

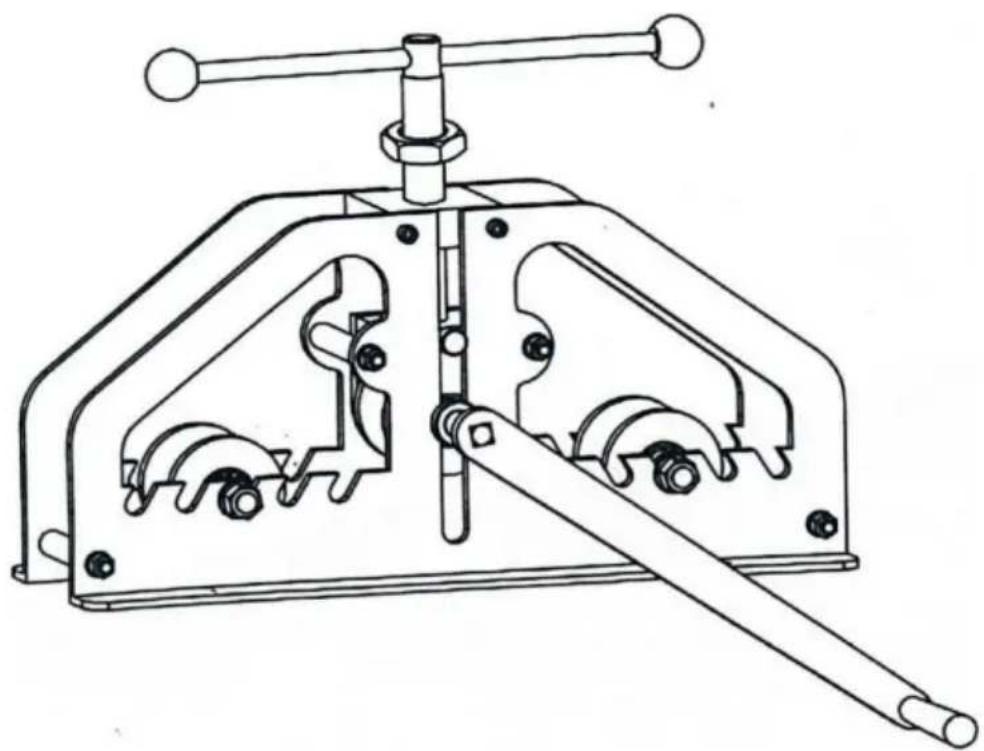

BUIGER

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

PRODUCTPROFIEL

De krimp- en strekmachine voor metaal is ontworpen om de meeste van onze auto-onderdelen te verwerken metaalvormende klussen. Het beschikt over krachtige stalen kaken die 16 graden kunnen buigen of kantelen gauge aluminium, 18 gauge zacht staal, 20 gauge roestvrij staal. Samengesteld hefboomwerking maakt moeiteloos vormen mogelijk zonder ontlastingssneden, verhitting of hamervormen. Het gietijzeren lichaam kan worden gebruikt voor een lange levensduur.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees de gebruiksaanwijzing.

Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.

Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

WAARSCHUWING: Bij het gebruik van gereedschap dienen altijd de basisveiligheidsmaatregelen in acht te worden genomen om het risico op persoonlijk letsel en schade te verminderen.

Lees alle instructies voordat u dit gereedschap gebruikt!

1. Zorg dat uw werkplek schoon is. Rommelige plekken zijn een bron van verwondingen.
2. Houd rekening met de omstandigheden op de werkplek. Niet gebruiken op een vochtige, natte of slecht bereikbare locatie. Niet gebruiken Stel de werkplek bloot aan regen. Zorg dat de werkplek goed verlicht is.

3. Houd kinderen uit de buurt. Alle kinderen moeten uit de buurt van het werkgebied worden gehouden. laat ze de machine bedienen.

4. Berg ongebruikte apparatuur op. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plaats worden opgeborgen. om roestvorming te voorkomen. Indien mogelijk, buiten bereik van kinderen bewaren.

5. Forceer de machine of het gereedschap niet. Het zal de klus beter en veiliger klaren. het tarief waarvoor het bedoeld was.

6. Gebruik het juiste gereedschap. Forceer een klein gereedschap of hulpstuk niet om het werk van een Groter industrieel gereedschap: gebruik het gereedschap niet voor doeleinden waarvoor het niet bedoeld is.

7. Kleed je goed. Draag geen losse kleding of sieraden. Deze kunnen in de huid gegrepen worden. bewegende delen. Beschermende handschoenen en antislipschoenen worden aanbevolen bij

werken. Draag een beperkende haarbedekking om lang haar te bedekken en te voorkomen dat het verstrikt raken in machines.

1. Gebruik oog- en gehoorbescherming. Gebruik een volgelaatsmasker als het werk dat u doet produceert metaalvijlsel, stof of houtsnippers. Veiligheidsbrillen zijn acceptabel in andere situaties. Draag een schoon stofmasker als er bij het werk veel fijn of grof stof vrijkomt.
   Gebruik goedgekeurde gehoorbescherming wanneer u gedurende langere tijd werkt.
2. Zet het werk vast. Gebruik indien mogelijk klemmen of een bankschroef om het werk vast te zetten. Dit is veiliger dan met uw handen, zodat u beide handen vrij hebt om het gereedschap te bedienen.
3. Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht.
4. Onderhoud gereedschap met zorg. Houd gereedschap scherp en schoon voor een betere en veiligere werking. prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Houd handgrepen droog, schoon en vrij van olie en vet.
5. Blijf alert. Let op wat je doet, gebruik je gezonde verstand. Gebruik geen hulpmiddel als je moe bent.
6. Controleer beschadigde onderdelen. Controleer alle onderdelen die beschadigd lijken te zijn voordat u gereedschap gebruikt. moet zorgvuldig worden gecontroleerd om te bepalen of het goed zal werken en presteren de beoogde functie. Controleer de uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking ervan kunnen beïnvloeden. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of de gebruiksaanwijzing raadplegen.
7. Vervangende onderdelen en accessoires. Gebruik bij onderhoud uitsluitend identieke onderdelen en accessoires. Vervangende onderdelen. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
8. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees de waarschuwing. etiketten op recepten om te bepalen of uw oordeel of reflexen zijn aangetast terwijl drugsgebruik. Indien er enige twijfel bestaat, mag u de machine niet bedienen.

SPECIFICATIES

Model	TR60A
Maximale buigbreedte	40mm
Maximale buigdikte Laag koolstofstaal: 2 mm; Aluminium: 4 mm
Maximale buighoek	360°

ACCESSOIRE

1. Vierkante buismalX1 set (3st)
2. Ronde buismalX1 set (3st)
3. Draaihendel X 1 st.
4. Bovenste handgreepX1 st.
5. Handvat balX1 st.

SPECIFICATIES

Materiaal		Minimale straalMaat
Plattegronden	1 1/4"	10"
C-kanaal	Ik X2"	60"
Buis buis	1 1/2"	20"
Ronde buis	1/4" tot 2"	Volgens materiaal
Vierkante buis	2"	Volgens materiaal
Rechthoekige buis	Ik X2"	60"

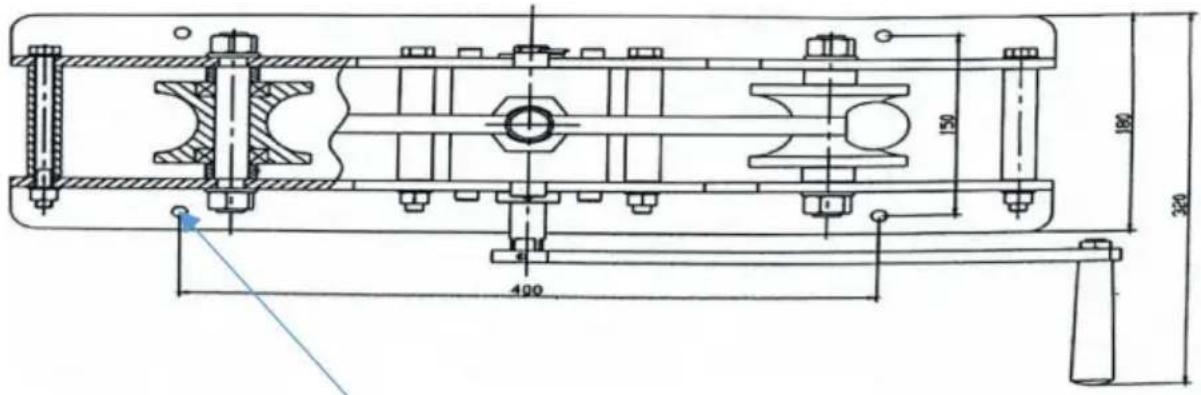

MONTEREN

1. Bevestig het product op de werkbank met 4 M10X30 schroeven en 4 M10 moerer De lengte van de schroeven kan worden aangepast aan de dikte van de werkbank.

Het product wordt standaard niet geleverd met M10X30 schroeven en M10 moeren.

1. Draai de (12) draaihendel door de (13) leidspindel en monteer vervolgens de (11) bal op de (12) draaihendel leggen
2. Installeer de (26) kraan in (24), maak de (25) pen op de (26) kraan los voordat installatie en draai de (25) pen op de (26) kraan na installatie vast.

Plaats twee neerwaartse rollen (35) symmetrisch in de sleuf (6) van het frame, draai de leidspindel (13), breng de bovenste rol (19) omhoog naar de juiste afzetting. Plaats in het werkstuk en klem vast. Door hendel(28) draai de kruk met de klok mee en tegen de klok in. Klem het werkstuk opnieuw vast en draai de kruk opnieuw,

kies naar behoefte de hartafstand voor twee symmetrische neerwaartse

roller(35). Verklein de hartafstand bij het buigen om de gewenste maat te krijgen.

2. Rol vervangen

Haal moer (4) naar beneden, haal ring (3), knoop (31) naar beneden. Haal rol (32) naar beneden en vervang voor de benodigde rol. Monteer vervolgens het reserveonderdeel.

Haal de SCHROEF (5) naar beneden, haal de bovenste rol (36) naar beneden. Haal de bovenste as (24) eruit. Haal de bovenste as (24) eruit.

bovenste rol (19) omlaag, wissel voor vereiste rol. Steek in bovenste as (24), plaats

in pin (24). Monteer het vervolgens terug in het rek.

STORINGEN EN ONDERDELEN

Let op: Deze handleiding is alleen ter referentie. Vanwege de voortdurende verbetering van de machine, wijzigingen kunnen te allen tijde zonder verplichting worden aangebracht op voorhand verwittigd.
