Type de produit	Cintreuse manuelle pour métaux
Marque	Vevor
Modèle	TR60A
Matériau du corps	Fonte
Largeur de pliage maximale	40 mm
Épaisseur de pliage maximale (acier doux)	2 mm
Épaisseur de pliage maximale (aluminium)	4 mm
Angle de flexion maximal	360°
Capacité de pliage	Acier doux calibre 20, aluminium calibre 18, acier inoxydable calibre 20
Accessoires inclus	Moule à tube carré (3 pièces), moule à tube rond (3 pièces), poignée rotative, poignée supérieure, poignée à bille
Alimentation	Manuelle (non électrique)
Fonctions principales	Pliage de tubes, plats, cornières sans chauffage ni marteau
Sécurité	Porter lunettes de protection et gants ; zone de travail propre et bien éclairée
Entretien et nettoyage	Garder propre, lubrifier les pièces mobiles, ranger au sec
Pièces détachées	Vis M10, écrous, rouleaux supérieur et inférieur, axes, poignées
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - TR60A Vevor

Comment assembler la cintreuse TR60A ?

Fixez le produit sur un établi avec 4 vis M10x30 et 4 écrous M10 (non fournis). Enfilez la poignée rotative sur la vis mère, puis installez la poignée à bille. Installez la grue dans le support en desserrant la goupille avant insertion, puis serrez-la.

Quels matériaux puis-je cintrer avec le TR60A ?

L'outil peut cintrer de l'aluminium calibre 18, de l'acier doux calibre 20 et de l'acier inoxydable calibre 20. L'épaisseur maximale est de 2 mm pour l'acier doux et 4 mm pour l'aluminium.

Comment changer les rouleaux de la cintreuse ?

Pour les rouleaux inférieurs, retirez l'écrou, la rondelle et le nœud, puis remplacez le rouleau. Pour le rouleau supérieur, retirez la vis, abaissez le rouleau, retirez l'axe supérieur, remplacez le rouleau et réassemblez.

Quel est l'angle de pliage maximal ?

L'angle de pliage maximal est de 360°, permettant des cintrages complets.

Quelles sont les mesures de sécurité à respecter ?

Portez toujours des lunettes de protection et des gants. Gardez la zone de travail propre et bien éclairée. Ne portez pas de vêtements amples et attachez les cheveux longs. N'utilisez pas l'outil si vous êtes fatigué ou sous l'influence de substances.

Comment régler la distance entre les rouleaux inférieurs ?

Placez les deux rouleaux inférieurs symétriquement dans les fentes du cadre. Tournez la vis mère pour ajuster le rouleau supérieur. Réduisez la distance centrale des rouleaux inférieurs pour obtenir un rayon de pliage plus petit.

Quels accessoires sont fournis avec le TR60A ?

Le kit comprend : un moule à tube carré (3 pièces), un moule à tube rond (3 pièces), une poignée rotative, une poignée supérieure et une poignée à bille.

Comment entretenir la cintreuse ?

Après utilisation, nettoyez l'outil et lubrifiez les pièces mobiles. Rangez-le dans un endroit sec pour éviter la rouille. Utilisez uniquement des pièces de rechange identiques.

Où trouver l'assistance technique et la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

Quelle est la largeur de pliage maximale ?

La largeur de pliage maximale est de 40 mm.

MODE D'EMPLOI TR60A Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CINTREUSE

MODÈLE : TR60A

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CINTREUSE

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

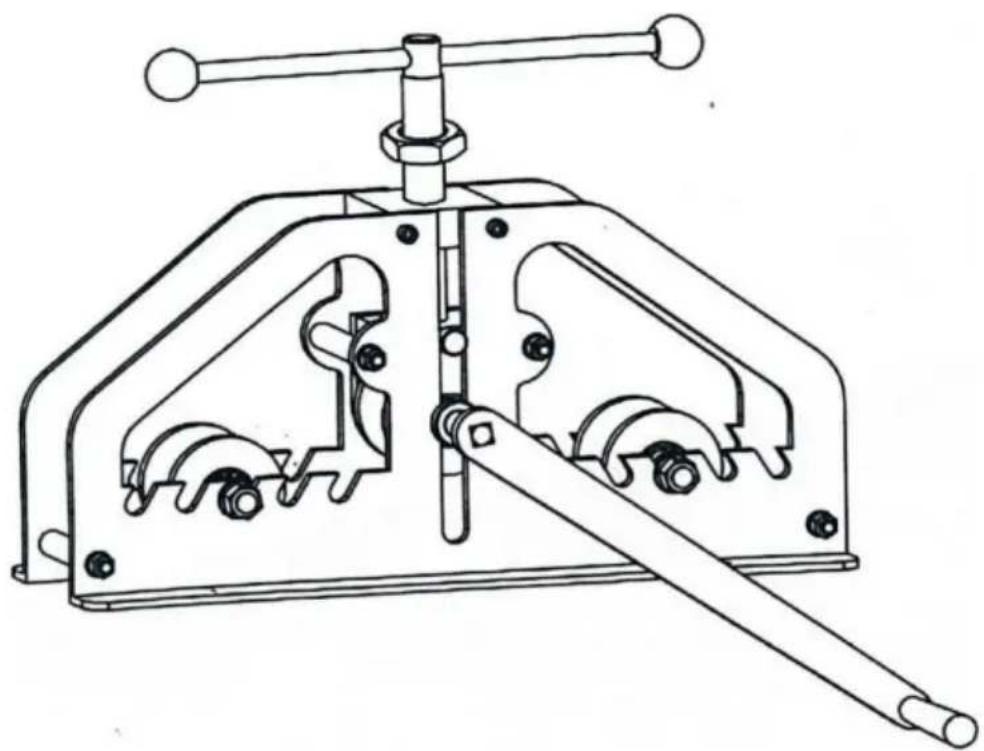

PROFIL DU PRODUIT

Le tendeur rétractable en métal est conçu pour gérer la plupart de nos véhicules automobiles

travaux de façonnage du métal. Il est doté de puissantes mâchoires en acier qui peuvent courber ou incliner 16

aluminium de calibre 18, acier doux de calibre 20, acier inoxydable de calibre 20.

l'effet de levier permet un formage sans effort sans effectuer de coupes de secours, de chauffage ou

formage au marteau. Le corps en fonte peut être utilisé pour une longue durée de vie.

MESURES DE SÉCURITÉ IMPORTANTES

Lisez le manuel d'instructions.

Avertissement - Assurez-vous de porter des protections pour les yeux lorsque vous utilisez ce produit.

Attention : assurez-vous de porter des gants lorsque vous utilisez ce produit.

AVERTISSEMENT : Lors de l'utilisation de l'outil, des précautions de sécurité de base doivent toujours être respectées pour réduire le risque de blessures corporelles et de dommages.

Lisez toutes les instructions avant d'utiliser cet outil !

1. Gardez la zone de travail propre. Les zones encombrées favorisent les blessures.

2. Tenez compte des conditions de la zone de travail. Ne pas utiliser dans un endroit humide, mouillé ou mal ventilé. exposer à la pluie. garder la zone de travail bien éclairée.

3. Gardez les enfants à l'écart. Tous les enfants doivent être tenus à l'écart de la zone de travail. Ne Laissez-les manipuler la machine.

4. Rangez l'équipement inutilisé. Lorsqu'il n'est pas utilisé, l'outil doit être verrouillé dans un endroit sec. pour inhiber la rouille. Si possible, conserver dans un endroit hors de portée des enfants.

5. Ne forcez pas la machine ou l'outil. Il fera le travail mieux et plus sûrement à la fin. taux pour lequel il a été conçu.

6. Utilisez le bon outil. Ne forcez pas un petit outil ou un accessoire à faire le travail d'un outil industriel de plus grande taille, n'utilisez pas un outil à des fins pour lesquelles il n'est pas prévu.

7. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Ils peuvent se coincer dans pièces mobiles. Des gants de protection et des chaussures antidérapantes sont recommandés lors

travailler. porter une couverture de cheveux restrictive pour contenir les cheveux longs, les empêchant de se faire prendre dans une machine.

1. Utilisez une protection pour les yeux et les oreilles. Utilisez un masque facial complet si le travail que vous faites produit des copeaux de métal, de la poussière ou des copeaux de bois. Les lunettes de protection sont acceptables dans d'autres situations. Portez un masque anti-poussière propre si le travail crée beaucoup de poussière fine ou grossière.
   En cas d'utilisation prolongée, utilisez une protection auditive homologuée.
2. Fixez le travail. Utilisez des pinces ou un étau pour maintenir le travail si possible. C'est plus sûr que en utilisant vos mains et cela libère les deux mains pour utiliser l'outil.
3. Ne vous penchez pas trop en avant. Gardez toujours une bonne position et un bon équilibre.
4. Entretenez les outils avec soin. Gardez les outils bien aiguisés et propres pour un meilleur fonctionnement et une utilisation plus sûre. performances. Suivez les instructions pour la lubrification et le changement des accessoires. poignées sèches, propres et exemptes d'huile et de graisse.
5. Restez vigilant. Faites attention à ce que vous faites, faites preuve de bon sens. N'utilisez aucun outil quand tu es fatigué.
6. Vérifiez les pièces endommagées. Avant d'utiliser un outil, vérifiez toute pièce qui semble endommagée. doit être soigneusement vérifié pour déterminer qu'il fonctionnera correctement et qu'il fonctionnera sa fonction prévue. vérifiez l'alignement des pièces mobiles, la liaison des pièces mobiles, la rupture des pièces, le montage et d'autres conditions pouvant affecter son fonctionnement. toute pièce endommagée doit être correctement réparée ou le manuel d'instructions.
7. Pièces de rechange et accessoires. Lors de l'entretien, utilisez uniquement des pièces identiques. pièces de rechange. Utilisez uniquement des accessoires destinés à être utilisés avec cet outil.
8. N'utilisez pas l'outil si vous êtes sous l'influence de l'alcool ou de drogues. Lisez l'avertissement étiquettes sur les ordonnances pour déterminer si votre jugement ou vos réflexes sont altérés pendant prendre des médicaments. En cas de doute, n'utilisez pas la machine.

CARACTÉRISTIQUES

Modèle	TR60A
Largeur de pliage maximale	40 mm
Épaisseur de pliage maximale Acier à faible teneur en carbone : 2 mm ; Aluminium : 4 mm
Angle de flexion maximal	360°

ACCESSOIRE

1. Moule à tube carréX1 ensemble (3 pièces)
2. Moule à tube rondX1 ensemble (3 pièces)
3. Poignée rotative x 1 pcs
4. Poignée supérieure X 1 pcs
5. Poignée à bille X1 pcs

CARACTÉRISTIQUES

Matériel		Rayon minimumTaille
Appartements	1 1/4"	10"
Canal C	Je X2"	60"
Tube de tuyau	1 1/2"	20"
Tube rond	1/4" à 2"	Selon le matériau
Tube carré	2"	Selon le matériau
Tube rectangulaire	Je X2"	60"

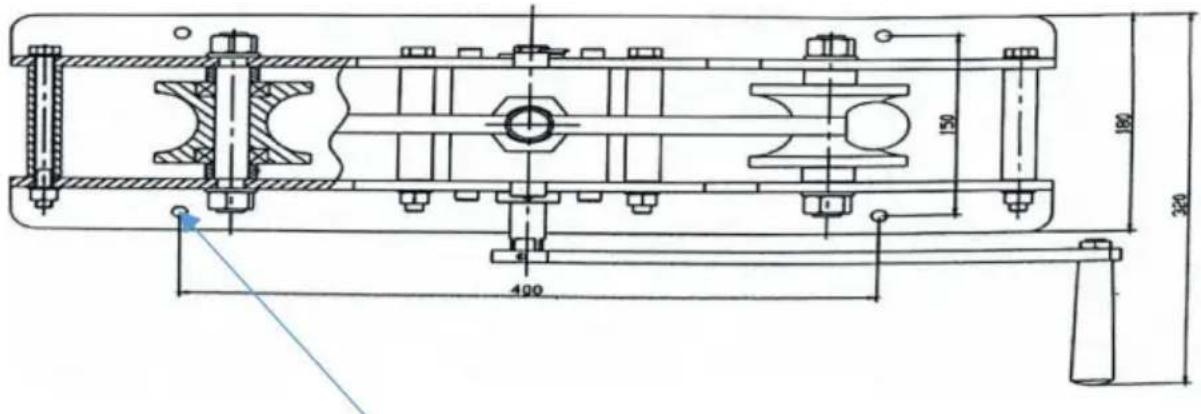

ASSEMBLER

1. Fixez le produit sur l'établi avec 4 vis M10X30 et 4 écrous M10.

la longueur des vis peut être ajustée en fonction de l'épaisseur de l'établi.

Le produit n'est pas livré en standard avec des vis M10X30 et des écrous M10.

1. Enfilez la poignée rotative (12) à travers la vis mère (13), puis installez le

(11) poignée à bille sur la (12) poignée rotative

1. Installez la grue (26) dans (24), desserrez la goupille (25) sur la grue (26) avant

installation et serrez la goupille (25) sur la grue (26) après l'installation.

Trou de fixation de vis X 4

OPÉRATION

1. TRAVAIL

Placez les deux rouleaux inférieurs (35) dans la fente du cadre (6) de manière symétrique, tournez la vis mère (13), placez le rouleau supérieur (19) jusqu'à ce qu'il soit bien en place. Placez-le dans la pièce et serrez-le. poignée (28) tourner la manivelle dans le sens des aiguilles d'une montre et dans le sens inverse. Serrer à nouveau la pièce et tourner à nouveau la

manivelle, selon les besoins, choisir la distance centrale pour deux vers le bas symétriques rouleau (35). Réduisez la distance centrale lors du pliage pour obtenir la taille requise.

2. Changer le rouleau

Enlever l'écrou (4), prendre la rondelle (3), le nœud (31) et le démonter. Enlever le rouleau (32) et le remplacer, par le rouleau requis. Assembler ensuite la pièce de rechange.

Retirez la VIS (5), abaissez le rouleau supérieur (36). Retirez l'axe supérieur (24). Retirez rouleau supérieur (19) vers le bas, remplacez-le par le rouleau requis. Branchez-le sur l'axe supérieur (24), placez dans la broche (24). Puis remontez-le sur le rack.

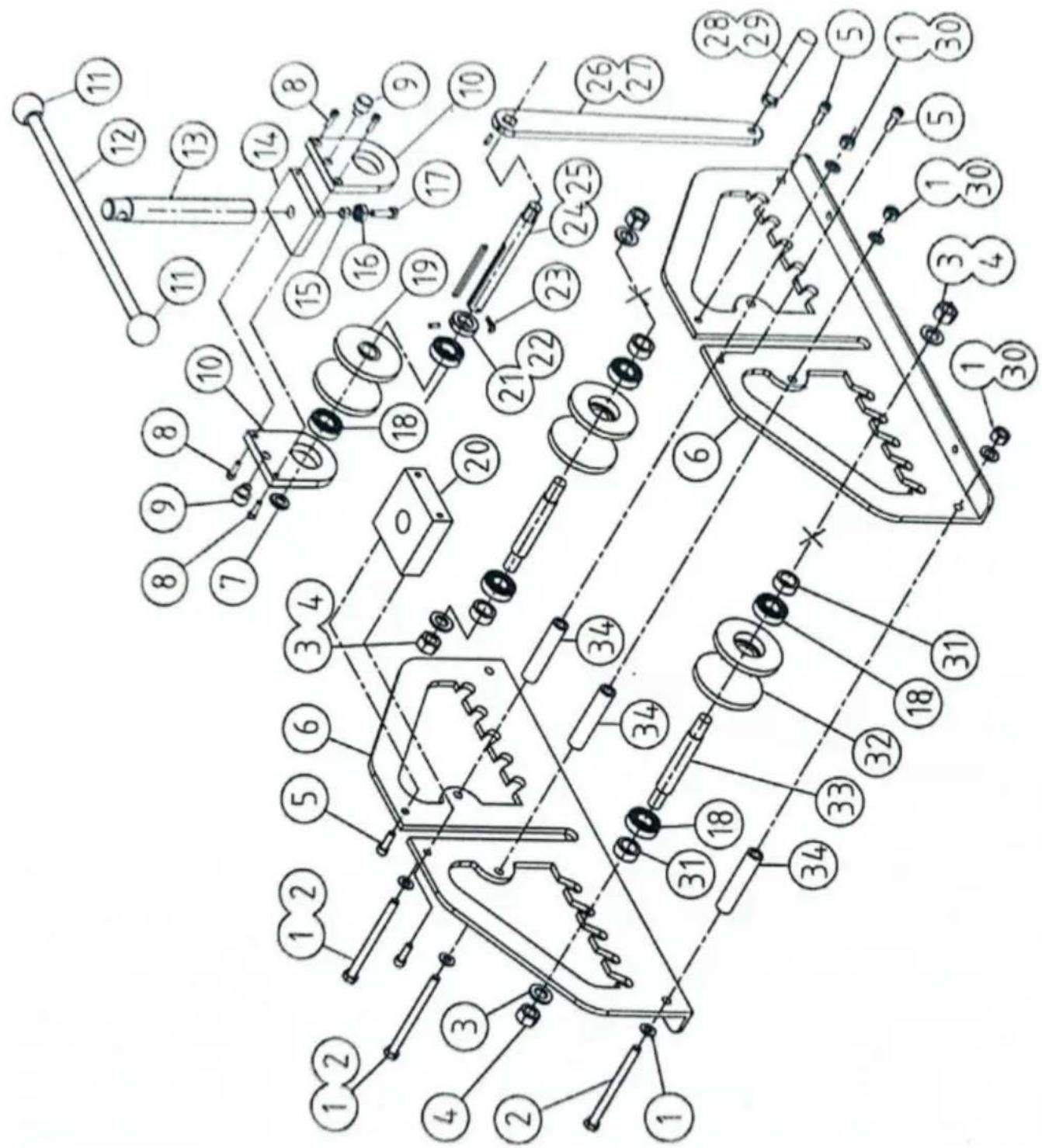

DÉPANNAGE ET PIÈCES

Remarque : Ce manuel est uniquement fourni à titre de référence. En raison de la amélioration de la machine, des modifications peuvent être apportées à tout moment sans engagement sur préavis.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.
