BEDIENUNGSANLEITUNG TR60A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

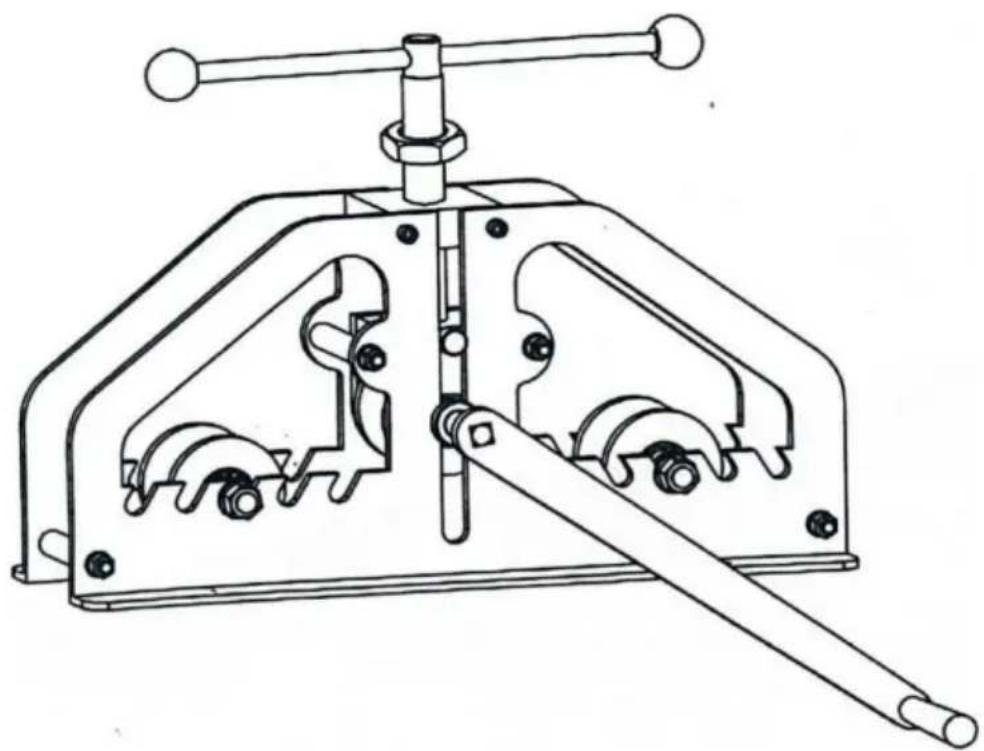

BENDER

MODELL: TR60A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BENDER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTPROFIL

Der Metall-Schrumpf- und Stretcher ist für die Handhabung der meisten unserer Automobile ausgelegt Metallformarbeiten. Es verfügt über leistungsstarke Stahlbacken, die sich biegen oder abwinkeln lassen 16

18 Gauge Aluminium, 18 Gauge Weichstahl, 20 Gauge Edelstahl. Compound Hebelwirkung ermöglicht müheloses Formen ohne Entlastungsschnitte, Erwärmung oder Hammerformung. Der Gusseisenkörper kann für eine lange Lebensdauer verwendet werden.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung.

Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Schutzbrille.

Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG: Bei der Verwendung des Werkzeugs sollten immer grundlegende Sicherheitsvorkehrungen getroffen werden um das Risiko von Personenschäden und Schäden zu verringern.

Lesen Sie alle Anweisungen, bevor Sie dieses Werkzeug verwenden!

1. Halten Sie Ihren Arbeitsbereich sauber. Unordnung kann zu Verletzungen führen.
2. Berücksichtigen Sie die Bedingungen am Arbeitsplatz. Verwenden Sie das Gerät nicht an feuchten, nassen oder ungünstigen Orten. Regen aussetzen. Arbeitsbereich gut beleuchten.
3. Halten Sie Kinder fern. Alle Kinder sollten vom Arbeitsbereich ferngehalten werden. lassen Sie sie die Maschine bedienen.

4. Lagern Sie ungenutzte Geräte. Wenn das Werkzeug nicht verwendet wird, sollte es an einem trockenen Ort eingeschlossen werden. um Rost zu verhindern. Wenn möglich an einem für Kinder unzugänglichen Ort aufbewahren.

5. Überanstrengen Sie die Maschine oder das Werkzeug nicht. Es wird die Arbeit besser und sicherer erledigen, wenn für den es bestimmt war.

6. Verwenden Sie das richtige Werkzeug. Überlassen Sie nicht einem kleinen Werkzeug oder Aufsatz die Arbeit eines größeres Industriewerkzeug, verwenden Sie ein Werkzeug nicht für einen Zweck, für den es nicht vorgesehen ist.

7. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Sie können sich darin verfangen. beweglichen Teilen. Schutzhandschuhe und rutschfestes Schuhwerk werden empfohlen, wenn

Arbeiten. Tragen Sie eine einschränkende Haarbedeckung, um lange Haare zusammenzuhalten und zu verhindern, dass sie in Maschinen hängen bleiben.

1. Verwenden Sie Augen- und Gehörschutz. Verwenden Sie eine Vollmaske, wenn die Arbeit, die Sie tun erzeugt Metallspäne, Staub oder Holzspäne. Schutzbrillen sind in anderen

Situationen. Tragen Sie eine saubere Staubmaske, wenn bei der Arbeit viel Fein- oder Grobstaub entsteht.

Tragen Sie bei längerem Betrieb einen zugelassenen Gehörschutz.

1. Sichern Sie das Werkstück. Verwenden Sie wenn möglich Klemmen oder einen Schraubstock, um das Werkstück festzuhalten. Das ist sicherer als

Sie können Ihre Hände verwenden und haben beide Hände frei für die Bedienung des Werkzeugs.

1. Überstrecken Sie sich nicht. Sorgen Sie stets für einen sicheren Stand und halten Sie das Gleichgewicht.

2. Pflegen Sie Ihre Werkzeuge sorgfältig. Halten Sie Ihre Werkzeuge scharf und sauber, um eine bessere und sicherere

Leistung. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör.

Griffe trocken, sauber und frei von Öl und Fett.

1. Bleiben Sie wachsam. Achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand.

Werkzeug, wenn Sie müde sind.

1. Überprüfen Sie beschädigte Teile. Bevor Sie ein Werkzeug verwenden, sollten alle Teile, die beschädigt erscheinen,

sollte sorgfältig geprüft werden, um sicherzustellen, dass es ordnungsgemäß funktioniert und

seine beabsichtigte Funktion. Überprüfen Sie die Ausrichtung beweglicher Teile, das Blockieren beweglicher Teile,

Bruchstellen von Teilen, die Montage und andere Bedingungen, die den Betrieb beeinträchtigen könnten. Alle

beschädigten Teile sollten ordnungsgemäß repariert werden oder die Bedienungsanleitung beachten.

1. Ersatzteile und Zubehör. Verwenden Sie im Servicefall nur identische

Ersatzteile. Verwenden Sie nur Zubehör, das für die Verwendung mit diesem Werkzeug vorgesehen ist.

1. Bedienen Sie das Werkzeug nicht, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen. Lesen Sie die Warnung

Etiketten auf Rezepten, um festzustellen, ob Ihr Urteilsvermögen oder Ihre Reflexe beeinträchtigt sind, während

Arzneimitteleinnahme. Im Zweifelsfall die Maschine nicht bedienen.

Spezifikationen

Modell	TR60A
Maximale Biegebreite	40 mm
Maximale Biegedicke Kohlenstoffarmer Stahl: 2	mm; Aluminium: 4 mm
Maximaler Biegewinkel	360°

ZUBEHÖR

1. Vierkantrohrform x 1 Satz (3 Stück)
2. Rundrohrform X1 Set (3 Stück)
3. Drehgriff X 1 Stück
4. Oberer Griff x 1 Stück
5. GriffballX1 Stück

Spezifikationen

Material		Größe	Minimaler Radius
Wohnungen		1 1/4"	10"
C-Kanal		Ich X2"	60"
Rohrrohr		1 1/2"	20"
Rundrohr		1/4" bis 2"	Nach Material
Vierkantrohr		2"	Nach Material
Rechteckrohr		Ich X2"	60"

MONTIEREN

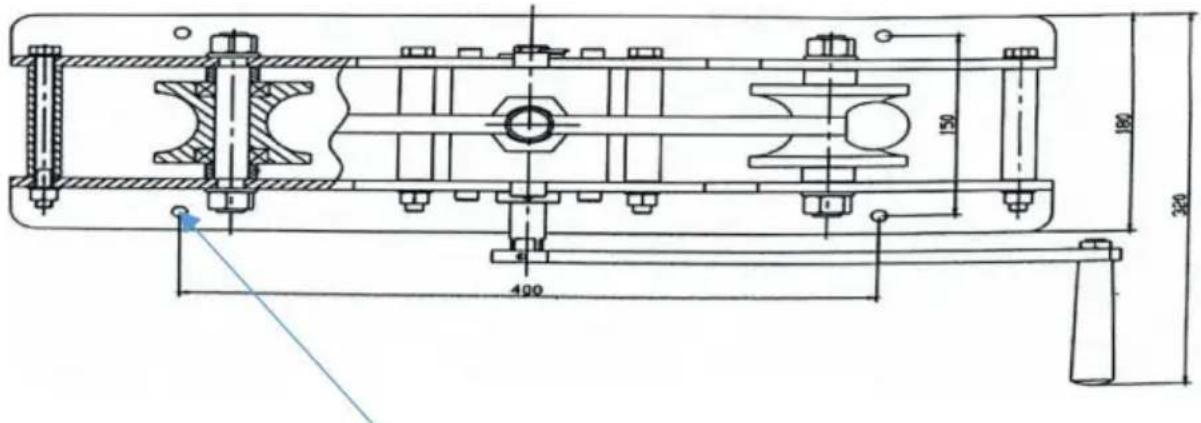

1. Befestigen Sie das Produkt mit 4 M10X30 Schrauben und 4 M10 Muttern auf der Werkbank. Die Länge der Schrauben kann entsprechend der Dicke der Werkbank angepasst werden.

Das Produkt wird nicht standardmäßig mit M10x30-Schrauben und M10-Muttern geliefert.

1. Den Drehgriff (12) durch die Leitspindel (13) schrauben und dann die
   (11) Griffkugel auf den (12) Drehgriff
2. Den Kran (26) in (24) einbauen, den Stift (25) am Kran (26) lösen, bevor und ziehen Sie nach der Montage den Stift (25) am Kran (26) fest.

Schraubenbefestigungsloch X 4

BETRIEB

1. ARBEITEN

Setzen Sie die beiden unteren Rollen (35) symmetrisch in die Schlitze (6) des Rahmens ein, drehen Sie die Leitspindel (13), und

bringen Sie die obere Rolle (19) nach oben in die rechte Position. Setzen Sie sie in das Werkstück ein und klemmen Sie sie fest.

Handgriff (28) Kurbel im Uhrzeigersinn und gegen den Uhrzeigersinn drehen. Werkstück erneut festspannen und

Kurbel erneut drehen,

Je nach Bedarf den Achsabstand für zwei symmetrische Abwärtsbewegungen wählen

Rolle (35). Reduzieren Sie den Achsabstand beim Biegen, um die erforderliche Größe zu biegen.

2. Walze wechseln

Mutter (4) abnehmen, Unterlegscheibe (3) entnehmen, Knoten (31) abnehmen. Rolle (32) abnehmen und durch

die gewünschte Rolle ersetzen. Dann das Ersatzteil montieren.

Die SCHRAUBE (5) abnehmen und die obere Rolle (36) nach unten ziehen. Die obere Achse (24) herausnehmen.

obere Rolle (19) nach unten schieben und gegen gewünschte Rolle austauschen. Auf obere Achse (24) stecken,

in den Stift (24). Dann wieder am Gestell montieren.

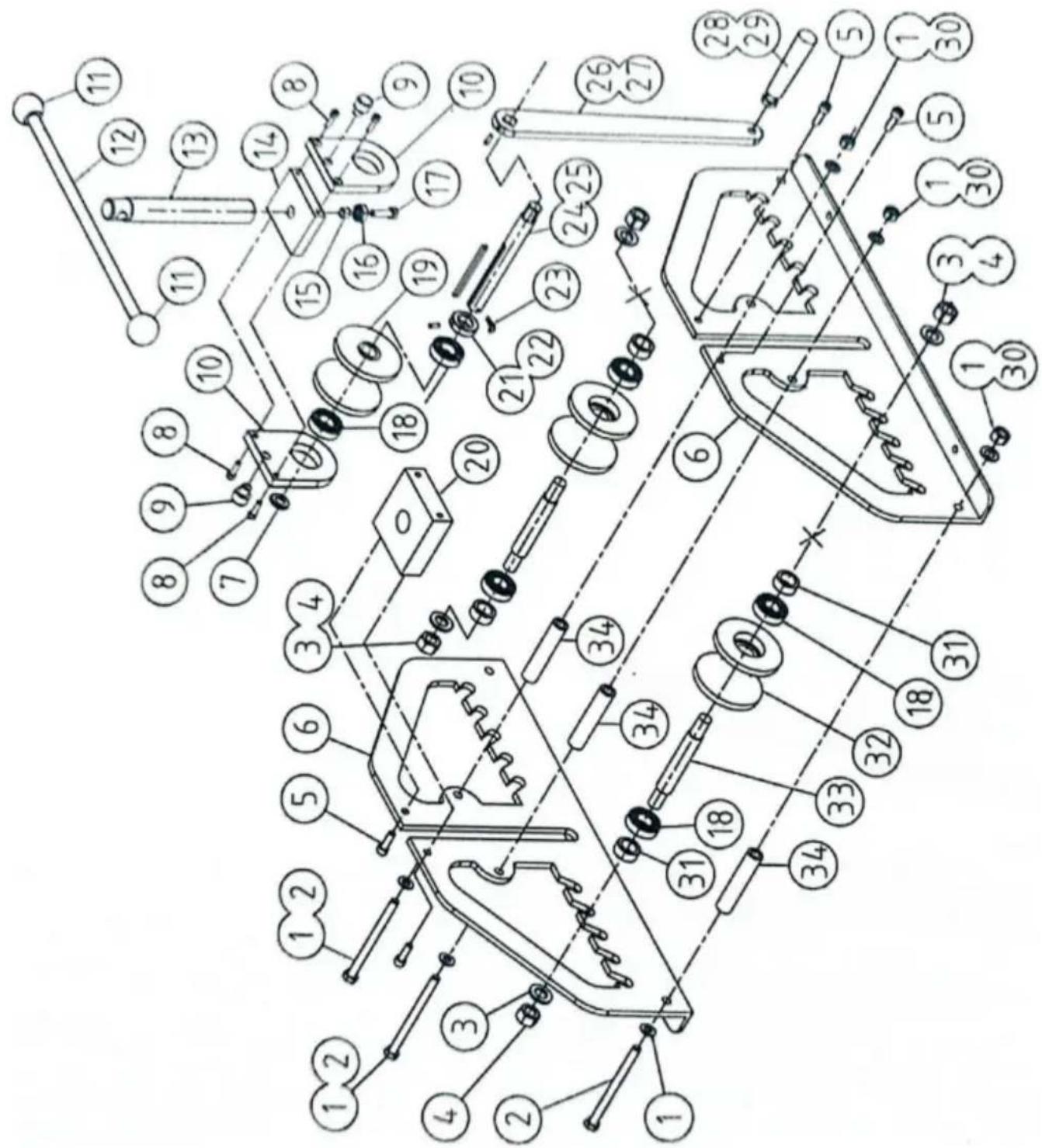

Panne und Ersatzteile

Hinweis: Dieses Handbuch dient nur zu Ihrer Information. Aufgrund der kontinuierlichen

Verbesserung der Maschine, Änderungen können jederzeit ohne Verpflichtung vorgenommen werden

nach Vorankündigung.
