TR60A - Böjningsverktyg Vevor - Gratis bruksanvisning och manual

Produkttyp	Manuell metallböjare
Märke	Vevor
Modell	TR60A
Kroppsmaterial	Gjutjärn
Maximal böjbredd	40 mm
Maximal böjningstjocklek (mjukt stål)	2 mm
Maximal böjningstjocklek (aluminium)	4 mm
Maximal böjvinkel	360°
Böjkapacitet	Mjukt stål 20 gauge, aluminium 18 gauge, rostfritt stål 20 gauge
Ingående tillbehör	Fyrkantsrörsform (3 st), runda rörsform (3 st), roterande handtag, övre handtag, kulhandtag
Strömförsörjning	Manuell (icke elektrisk)
Huvudfunktioner	Böjning av rör, plattjärn, vinkeljärn utan uppvärmning eller hammare
Säkerhet	Använd skyddsglasögon och handskar; ren och väl upplyst arbetsyta
Underhåll och rengöring	Hålla rent, smörja rörliga delar, förvara torrt
Reservdelar	M10 skruvar, muttrar, övre och nedre rullar, axlar, handtag
Teknisk support	www.vevor.com/support

Vanliga frågor - TR60A Vevor

Hur monterar man TR60A-böjaren?

Fäst produkten på en arbetsbänk med 4 M10x30 skruvar och 4 M10 muttrar (medföljer ej). Trä det roterande handtaget på ledarskruven, sätt sedan på kulhandtaget. Installera kranen i stödet genom att lossa stiftet innan insättning, dra sedan åt det.

Vilka material kan jag böja med TR60A?

Verktyget kan böja aluminium 18 gauge, mjukt stål 20 gauge och rostfritt stål 20 gauge. Maximal tjocklek är 2 mm för mjukt stål och 4 mm för aluminium.

Hur byter man rullarna på böjaren?

För de nedre rullarna, ta bort muttern, brickan och knuten, byt sedan rullen. För den övre rullen, ta bort skruven, sänk rullen, ta bort den övre axeln, byt rullen och montera ihop igen.

Vilken är den maximala böjvinkeln?

Den maximala böjvinkeln är 360°, vilket möjliggör fullständiga böjningar.

Vilka säkerhetsåtgärder bör man vidta?

Bär alltid skyddsglasögon och handskar. Håll arbetsytan ren och väl upplyst. Bär inga lösa kläder och knyt upp långt hår. Använd inte verktyget om du är trött eller påverkad av substanser.

Hur justerar man avståndet mellan de nedre rullarna?

Placera de två nedre rullarna symmetriskt i ramens slitsar. Vrid på ledarskruven för att justera den övre rullen. Minska centrumavståndet på de nedre rullarna för att få en mindre böjradie.

Vilka tillbehör medföljer TR60A?

Satsen innehåller: en fyrkantsrörsform (3 st), en rund rörsform (3 st), ett roterande handtag, ett övre handtag och ett kulhandtag.

Hur underhåller man böjaren?

Efter användning, rengör verktyget och smörj de rörliga delarna. Förvara det på en torr plats för att undvika rost. Använd endast identiska reservdelar.

Var hittar man teknisk support och garanti?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support.

Vilken är den maximala böjbredden?

Den maximala böjbredden är 40 mm.

BRUKSANVISNING TR60A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BENDER

MODELL: TR60A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BENDER

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

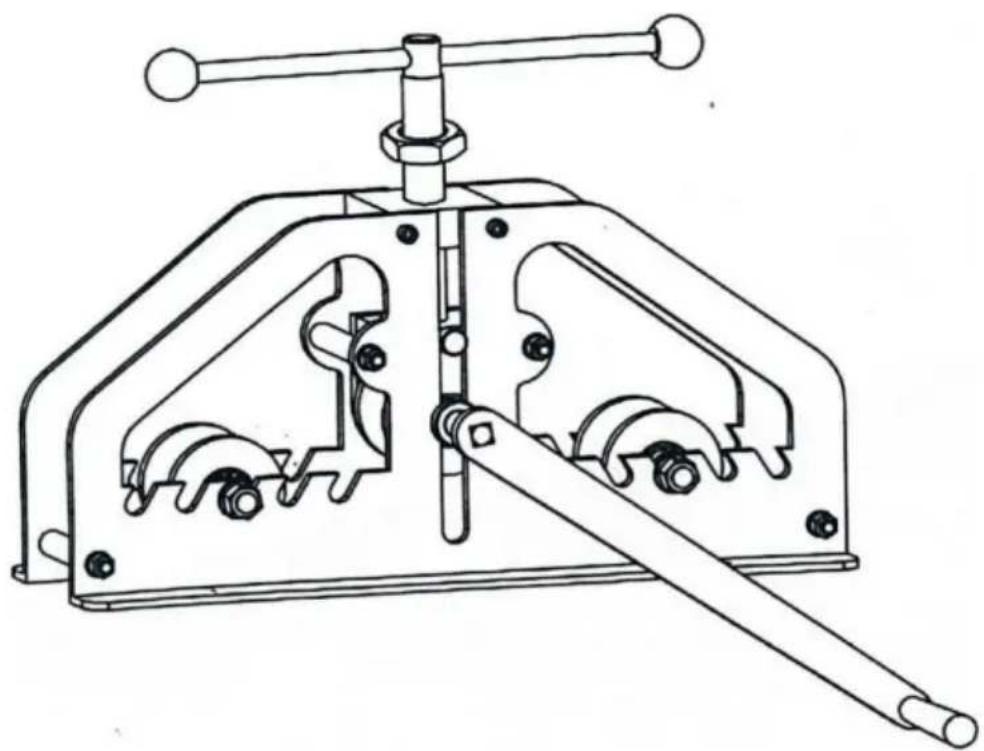

PRODUKTPROFIL

Krympbåren i metall är designad för att klara det mesta av våra bilar

metallformningsjobb. Den har kraftfulla stålbackar som kan kröka eller vinkla 16

gauge aluminium, 18 gauge mjukt stål, 20 gauge rostfritt stål. Förening

hävstång möjliggör enkel formning utan att göra avlastningssnitt, uppvärmning eller

hammarbildande. Gjutjärnskroppen kan användas för en lång livslängd.

VIKTIGA SÄKERHETSÄTGÄRDER

Läs bruksanvisningen.

Varning- Var noga med att bära ögonskydd när du använder denna produkt. skydd när du använder denna produkt.

Varning-Se till att bära handskar när du använder denna produkt.

WARNING: När du använder verktyget ska grundläggande säkerhetsföreskrifter alltid följas för att minska risken för personskador och skador.

Läs alla instruktioner innan du använder detta verktyg!

1. Håll arbetsområdet rent. röriga områden inbjuder till skador.
2. Tänk på arbetsområdets förhållanden. använd inte på fuktiga, våta eller dåliga ställen. gör det inte utsättas för regn. håll arbetsområdet väl upplyst.
3. Håll barn borta. alla barn ska hållas borta från arbetsområdet. gör det inte låt dem hantera maskinen.
4. Förvara inaktiv utrustning. när verktyget inte används ska det låsas in på en torr plats för att förhindra rost. om möjligt, förvara på ett område utom räckhåll för barn.
5. Tvinga inte maskinen eller verktyget. det kommer att göra jobbet bättre och säkrare på som den var avsedd för.
6. Använd rätt verktyg. tvinga inte ett litet verktyg eller tillbehör att göra jobbet som en större industriverktyg, använd inte ett verktyg för ett ändamål som det inte var avsett för.
7. Klä dig ordentligt. bär inte löst sittande kläder eller smycken. de kan fångas in rörliga delar. skyddshandskar och halkfria skor rekommenderas när

arbetssätt. bär restriktivt hårskydd för att innehålla långt hår, vilket förhindrar att det fastnar i maskiner.

1. Använd ögon- och hörselskydd. använd en helmask om arbetet du gör producerar metallspån, damm eller träflis. glasögon är acceptabla i andra situationer. bär en ren dammmask om arbetet skapar mycket fint eller grovt damm.
   Använd godkända hörselskydd vid användning under längre perioder.
2. Säkra arbete. använd klämmor eller ett skruvstäd för att hålla verket om möjligt. det är säkrare än med dina händer och det frigör båda händerna för att använda verktyget.
3. Överdriv inte. ha rätt fotfäste och balans hela tiden.
4. Underhåll verktyg med omsorg. Håll verktygen skarpa och rena för bättre och säkrare prestanda. följ instruktionerna för smörjning och byte av tillbehör. Hålla hanterar torrt, rent och fritt från olja och fett.
5. Var uppmärksam. Se vad du gör, använd sunt förnuft. operera ingen verktyg när du är trött.
6. Kontrollera skadade delar. innan du använder något verktyg, någon del som verkar skadad bör kontrolleras noggrant för att fastställa att den fungerar korrekt och fungerar det är avsedd funktion. kontrollera om rörliga delar är inriktade, bindning av rörliga delar, brott på delar, montering och andra förhållanden som kan påverka dess funktion. alla delar som är skadade ska repareras korrekt eller bruksanvisningen.
7. Reservdelar och tillbehör. vid service, använd endast identiska reservdelar. använd endast tillbehör som är avsedda att användas med detta verktyg.
8. Använd inte verktyget om du är påverkad av alkohol eller droger. Läs varningen etiketter på recept för att avgöra om ditt omdöme eller reflexer är nedsatta medan tar droger. om det finns några tvivel, använd inte maskinen.

SPECIFICATIONER

Modell	TR60A
Maximal böjbredd	40 mm
Maximal böjtjocklek Lågkolstål: 2 mm;	Aluminium: 4 mm
Maximal böjningsvinkel	360°

ÄTFÖLJANDE

1. Fyrkantsrörform X1 set (3 st)
2. Runda rörform X1 set (3st)
3. Vridhandtag X 1 st
4. Övre handtagX1 st
5. Handtag bolIX1 st

SPECIFICATIONER

Material		Storlek Minsta radie
Lägenheter		1 1/4"	10"
C-kanal		I X2"	60"
Rör Rör		1 1/2"	20"
Runt rör		1/4" till 2"	Enligt Material
Fyrkantigt rör		2"	Enligt Material
Rect. Rör		I X2"	60"

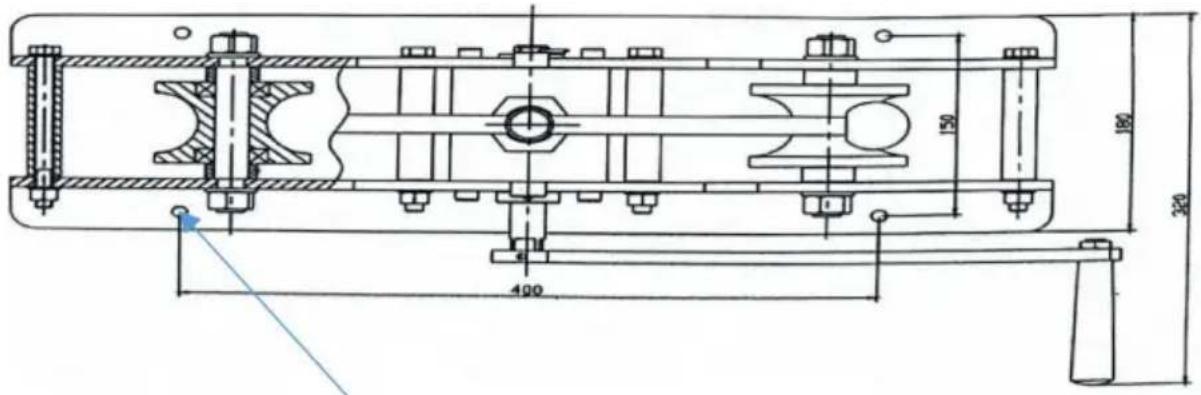

MONTERA

1. Fäst produkten på arbetsbänken med 4 M10X30 skruvar och 4 M10 muttrar. De längden på skruvarna kan justeras efter arbetsbänkens tjocklek.

Produkten levereras inte som standard med M10X30 skruvar och M10 muttrar.

1. Trä det vridbara handtaget (12) genom ledskruven (13) och installera sedan (11) handtag kulan på (12) vridhandtaget
2. Installera (26) kranen i (24), lossa (25) tappen på (26) kranen innan installation, och dra åt (25) stiftet på (26) kranen efter installationen.

Sätt två nedrullar (35) symmetriskt i ramens spår (6), vrid ledarskruven (13), gör den övre rullen (19) upp till höger avsättning. Lägg i arbetsstycket och klämma fast. Av handtaget (28) vrid veven medurs och moturs. Spänn fast arbetsstycket igen och vrid veven igen,

Enligt krav, välj mittavständ för två symmetriska ner

rulle (35). Minska centrumavståndet vid böjning för att böja ut önskad storlek.

2. Byt vals

Ta ner muttern (4), ta bort bricka (3), knut ner (31). Ta ner rullen (32) byte ner för önskad rulle. Montera sedan ihop reservdelen.

Ta ner SKRUV (5), få ner den övre rullen (36). Ta ut den övre axeln (24). Ta övre rullen (19) nedåt, byt till önskad rulle. Plugga in i övre axeln (24), sätt in i stiftet (24). Montera sedan tillbaka till ställningen.

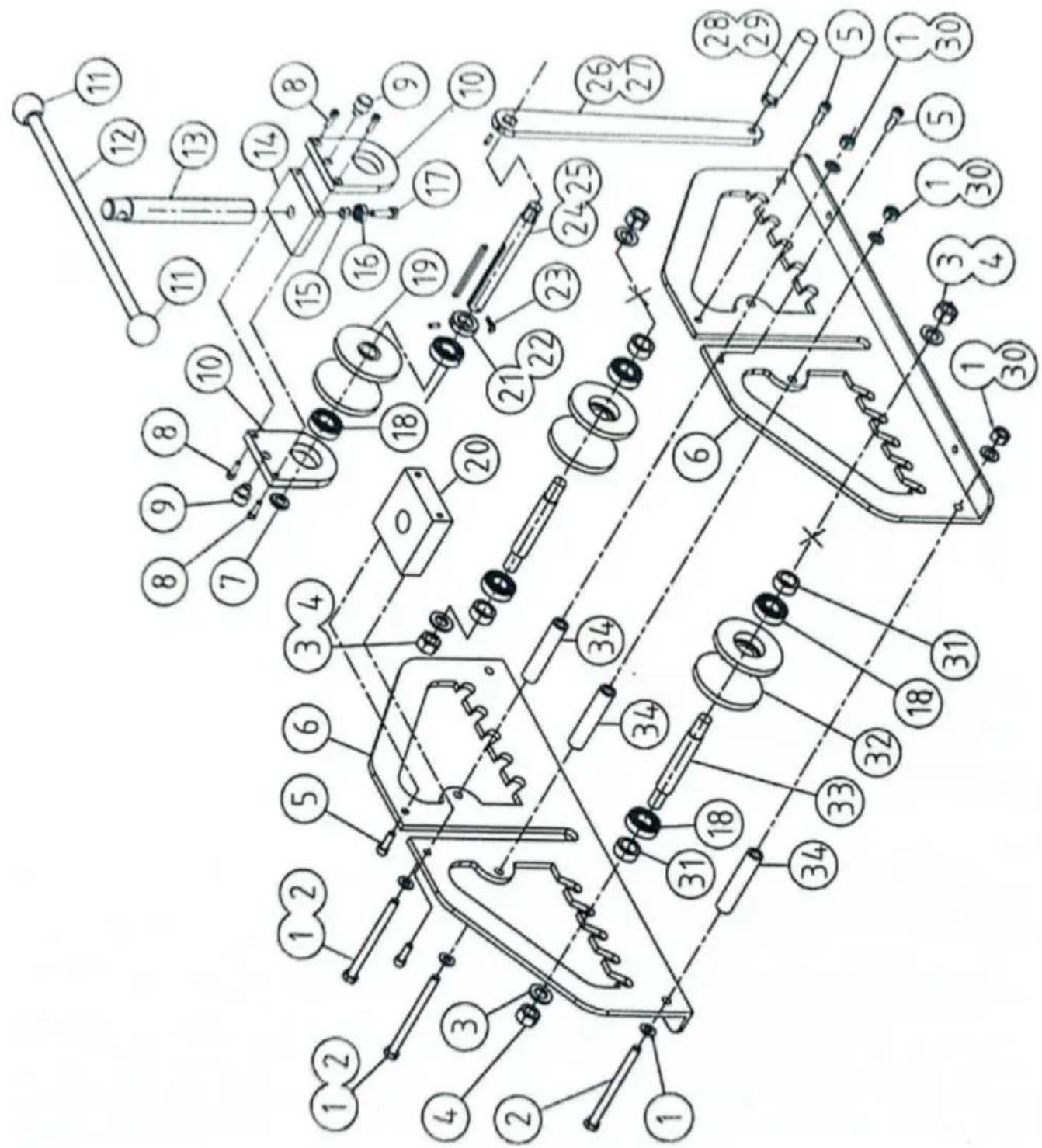

UPPSTÄLLNING OCH DELAR

Obs: Denna handbok är endast för din referens. På grund av det kontinuerliga förbättring av maskinen kan ändringar göras när som helst utan förpliktelser på besked.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
