TR60A - Strumento per piegare Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piegatrice manuale per metalli
Marca	Vevor
Modello	TR60A
Materiale del corpo	Ghisa
Larghezza massima di piegatura	40 mm
Spessore massimo di piegatura (acciaio dolce)	2 mm
Spessore massimo di piegatura (alluminio)	4 mm
Angolo di piegatura massimo	360°
Capacità di piegatura	Acciaio dolce calibro 20, alluminio calibro 18, acciaio inossidabile calibro 20
Accessori inclusi	Stampo per tubo quadrato (3 pezzi), stampo per tubo tondo (3 pezzi), maniglia rotante, maniglia superiore, maniglia a sfera
Alimentazione	Manuale (non elettrica)
Funzioni principali	Piegatura di tubi, piatti, angolari senza riscaldamento né martello
Sicurezza	Indossare occhiali protettivi e guanti; area di lavoro pulita e ben illuminata
Manutenzione e pulizia	Mantenere pulito, lubrificare le parti mobili, riporre all'asciutto
Parti di ricambio	Viti M10, dadi, rulli superiore e inferiore, perni, maniglie
Assistenza tecnica	www.vevor.com/support

Domande frequenti - TR60A Vevor

Come assemblare la piegatrice TR60A?

Fissare il prodotto su un banco da lavoro con 4 viti M10x30 e 4 dadi M10 (non forniti). Inserire la maniglia rotante sulla vite madre, quindi installare la maniglia a sfera. Installare la gru nel supporto allentando il perno prima dell'inserimento, quindi serrare.

Quali materiali posso piegare con il TR60A?

L'utensile può piegare alluminio calibro 18, acciaio dolce calibro 20 e acciaio inossidabile calibro 20. Lo spessore massimo è di 2 mm per l'acciaio dolce e 4 mm per l'alluminio.

Come cambiare i rulli della piegatrice?

Per i rulli inferiori, rimuovere il dado, la rondella e il nodo, quindi sostituire il rullo. Per il rullo superiore, rimuovere la vite, abbassare il rullo, rimuovere il perno superiore, sostituire il rullo e riassemblare.

Qual è l'angolo di piegatura massimo?

L'angolo di piegatura massimo è di 360°, consentendo piegature complete.

Quali sono le misure di sicurezza da rispettare?

Indossare sempre occhiali protettivi e guanti. Mantenere l'area di lavoro pulita e ben illuminata. Non indossare abiti larghi e legare i capelli lunghi. Non utilizzare l'utensile se si è stanchi o sotto l'influenza di sostanze.

Come regolare la distanza tra i rulli inferiori?

Posizionare i due rulli inferiori simmetricamente nelle fessure del telaio. Ruotare la vite madre per regolare il rullo superiore. Ridurre la distanza centrale dei rulli inferiori per ottenere un raggio di piegatura più piccolo.

Quali accessori sono forniti con il TR60A?

Il kit comprende: uno stampo per tubo quadrato (3 pezzi), uno stampo per tubo tondo (3 pezzi), una maniglia rotante, una maniglia superiore e una maniglia a sfera.

Come effettuare la manutenzione della piegatrice?

Dopo l'uso, pulire l'utensile e lubrificare le parti mobili. Riporlo in un luogo asciutto per evitare la ruggine. Utilizzare solo parti di ricambio identiche.

Dove trovare l'assistenza tecnica e la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

Qual è la larghezza massima di piegatura?

La larghezza massima di piegatura è di 40 mm.

MANUALE UTENTE TR60A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

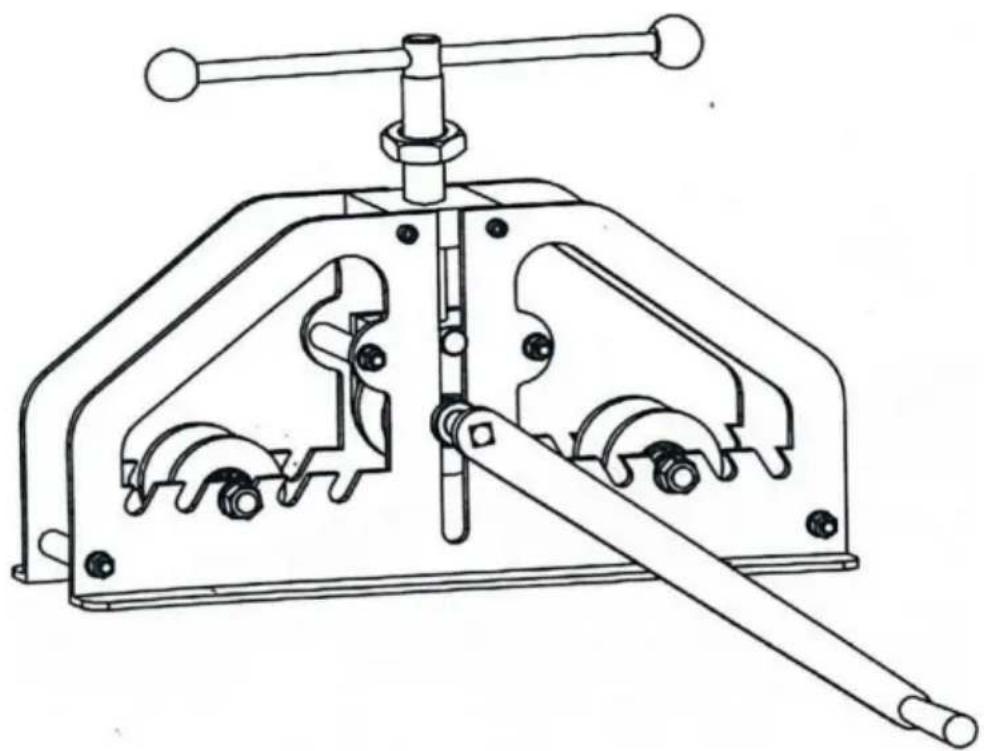

PIEGATRICE

MODELLO: TR60A

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PIEGATRICE

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PROFILO DEL PRODOTTO

La barella termoretraibile in metallo è progettata per gestire la maggior parte dei nostri prodotti automobilistici lavori di sagomatura dei metalli. È dotato di potenti ganasce in acciaio che possono curvare o inclinare 16 calibro alluminio, calibro 18 acciaio dolce, calibro 20 acciaio inossidabile. Composto la leva consente una formatura senza sforzo senza dover effettuare tagli di sollievo, riscaldamento o formatura a martello. Il corpo in ghisa può essere utilizzato per una lunga durata di servizio.

IMPORTANTI MISURE DI SICUREZZA

Leggere il manuale di istruzioni.

Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto. protezioni per gli occhi quando si utilizza questo prodotto.

Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

ATTENZIONE: quando si utilizza l'utensile, è necessario seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di lesioni e danni personali.

Leggere tutte le istruzioni prima di utilizzare questo strumento!

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Considerare le condizioni dell'area di lavoro. Non utilizzare in luoghi umidi, bagnati o in cattive condizioni. Non esporre alla pioggia. mantenere l'area di lavoro ben illuminata.
3. Tenere lontani i bambini. Tutti i bambini devono essere tenuti lontani dall'area di lavoro. Non lascia che siano loro a gestire la macchina.
4. Conservare l'attrezzatura inutilizzata. Quando non viene utilizzata, l'utensile deve essere chiuso a chiave in un luogo asciutto. per inibire la ruggine. Se possibile, conservare in un luogo fuori dalla portata dei bambini.
5. Non forzare la macchina o l'utensile. Farà il lavoro meglio e in modo più sicuro. tasso per il quale era stato concepito.
6. Utilizzare lo strumento giusto. Non forzare un piccolo strumento o un accessorio a svolgere il lavoro di un utensili industriali di grandi dimensioni: non utilizzare un utensile per uno scopo diverso da quello per cui è stato concepito.
7. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Possono impigliarsi parti in movimento. Si raccomanda di indossare guanti protettivi e calzature antiscivolo quando

lavorando. indossare una copertura restrittiva per contenere i capelli lunghi, impedendone l' rimanere incastrati nei macchinari.

1. Utilizzare protezioni per occhi e orecchie. Utilizzare una maschera facciale completa se il lavoro che si sta svolgendo produce limatura di metallo, polvere o trucioli di legno. Gli occhiali protettivi sono accettabili in altri situazioni. indossare una maschera antipolvere pulita se il lavoro crea molta polvere fine o grossolana. in caso di utilizzo per periodi di tempo prolungati, utilizzare protezioni acustiche omologate.
2. Fissare il lavoro. Utilizzare morsetti o una morsa per tenere fermo il lavoro, se possibile. È più sicuro che utilizzando le mani, liberandole entrambe per utilizzare l'utensile.
3. Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati.
4. Mantieni gli utensili con cura. Mantieni gli utensili affilati e puliti per un uso migliore e più sicuro. prestazioni. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. Mantenere manici asciutti, puliti, privi di olio e grasso.
5. Resta vigile. Fai attenzione a quello che fai, usa il buon senso. Non azionare alcun strumento quando sei stanco.
6. Controllare le parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte che appare danneggiata dovrebbe essere attentamente controllato per determinare che funzionerà correttamente e si esibirà la sua funzione prevista. Controllare l'allineamento delle parti mobili, l'inceppamento delle parti mobili, la rottura delle parti, il montaggio e altre condizioni che potrebbero influenzarne il funzionamento. Qualsiasi parte danneggiata deve essere riparata correttamente o consultare il manuale di istruzioni.
7. Parti di ricambio e accessori. In caso di manutenzione, utilizzare solo parti identiche parti di ricambio. Utilizzare solo accessori progettati appositamente per questo utensile.
8. Non utilizzare l'utensile se sotto l'effetto di alcol o droghe. Leggi l'avvertenza etichette sulle prescrizioni per determinare se il tuo giudizio o i tuoi riflessi sono compromessi mentre assunzione di droghe. In caso di dubbi, non utilizzare la macchina.

SPECIFICHE

Modello	TR60A
Larghezza massima di piegatura	40mm
Spessore massimo di piegatura Acciaio a basso tenore di carbonio: 2 mm; Alluminio: 4 mm
Angolo di curvatura massimo	360°

ACCESSORIO

1. Stampo per tubo quadratoX1 set (3 pezzi)
2. Stampo per tubo rotondoX1 set (3 pezzi)
3. Maniglia rotante X 1 pz.
4. Maniglia superioreX1 pz
5. Maniglia a sferaX1 pz

SPECIFICHE

Materiale		Misurare Raggio	minimo
Appartamenti		1 1/4"	10"
Canale C.		lo X2"	60"
Tubo Tubo		1 1/2"	20"
Tubo tondo		Da 1/4" a 2"	Secondo il materiale
Tubo quadrato		2"	Secondo il materiale
Tubo Rettangolare		lo X2"	60"

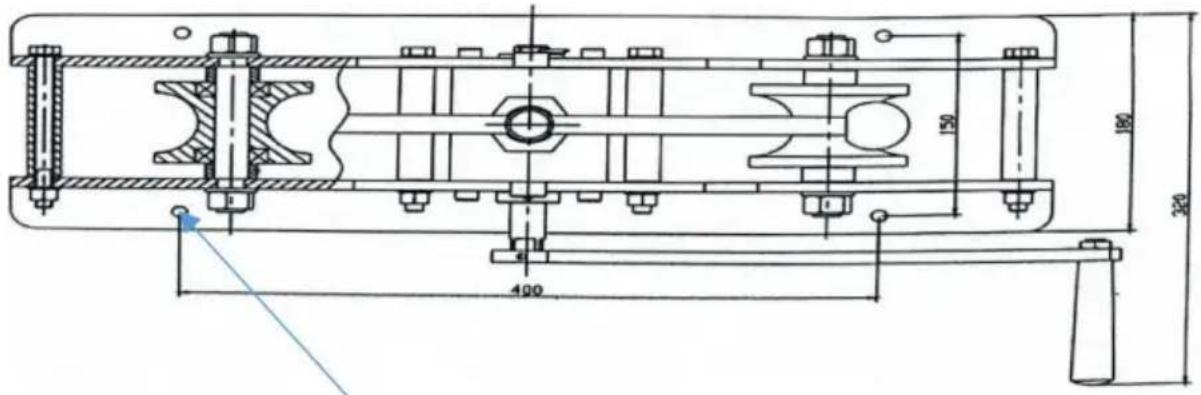

ASSEMBLARE

1. Fissare il prodotto sul banco da lavoro con 4 viti M10X30 e 4 dadi M10. Il la lunghezza delle viti può essere regolata in base allo spessore del banco da lavoro.

Il prodotto non viene fornito di serie con viti M10X30 e dadi M10.

1. Infilare la maniglia rotante (12) attraverso la vite di comando (13), quindi installare la (11) maniglia a sfera sulla (12) maniglia rotante
2. Installare la gru (26) nella (24), allentare il perno (25) sulla gru (26) prima installazione e stringere il perno (25) sulla gru (26) dopo l'installazione.

Foro di fissaggio vite X 4

OPERAZIONE

1. LAVORARE

Inserire due rulli inferiori (35) nella fessura del telaio (6) simmetricamente, girare la vite di comando (13), portare il rullo superiore (19) fino alla giusta deposizione. Inserire nel pezzo in lavorazione e bloccare. Con maniglia(28) girare la manovella in senso orario e antiorario. Serrare nuovamente il pezzo in lavorazione e girare di nuovo la

manovella, secondo le esigenze, scegliere la distanza centrale per due simmetrici verso il basso rullo(35). Ridurre la distanza centrale durante la piegatura per ottenere la dimensione richiesta.

2. Cambiare rullo

Togliere il dado (4), prendere la rondella (3), il nodo (31) verso il basso. Togliere il rullo (32) verso il basso, e sostituirlo con il rullo richiesto. Quindi montare il pezzo di ricambio.

Togliere la VITE (5), abbassare il rullo superiore (36). Togliere l'asse superiore (24).

rullo superiore (19) verso il basso, sostituire con il rullo richiesto. Inserire nell'asse superiore (24), mettere nel perno (24). Quindi riassemblare sul rack.

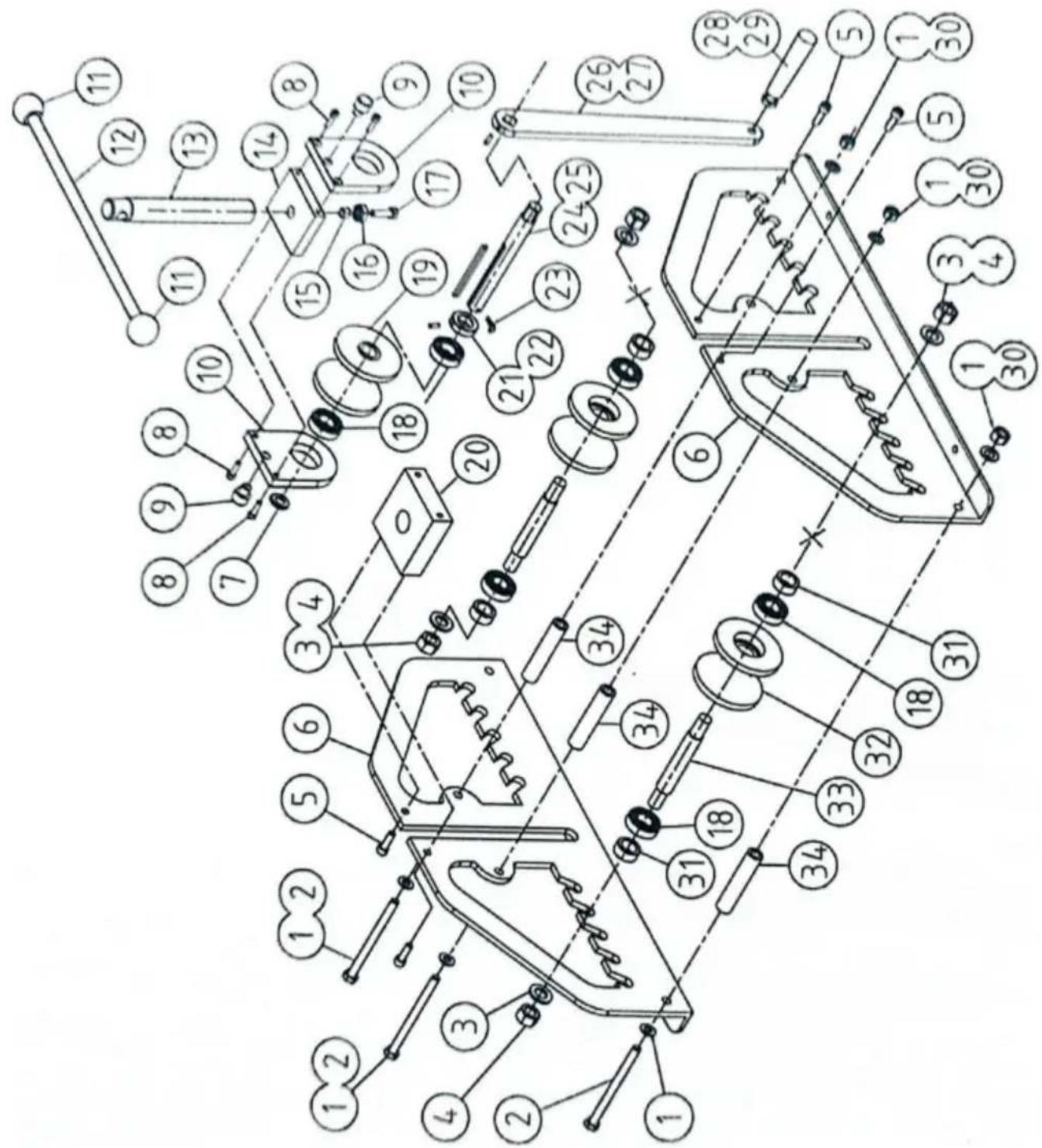

GUASTI E PARTI

Nota: questo manuale è solo per riferimento. A causa del continuo

miglioramento della macchina, le modifiche possono essere apportate in qualsiasi momento senza impegno con preavviso.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

Supporto tecnico e certificato di garanzia
