INSTRUKCJA OBSŁUGI AT-60 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

1. przeczytaj uważnie i zrozum całą INSTRUKCJĘ MONTAŻU I OBSŁUGI.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może skutkować poważnymi obrażeniami ciała.

GENERAL SAFETY RULES

Należy przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej instrukcji obsługi aby zapobiec uszkodzeniu maszyny lub obrażeniom operatora lub inne osoby

Wytyczne dotyczące bezpieczeństwa opisane są w „Ostrzeżenie” i „Uwaga ”. możliwe obrażenia lub szkody, które mogą zostać poniesione w wyniku obsług konserwację maszyny w sposób inny niż opisany w tym dokumencie instrukcja obstugi.

Przed zapoznaniem się z niniejszą instrukcją należy uważnie przeczytać i przestrzegać środków ostrożności Instrukcja obsługi.

Ostrzeżenie

Wskazuje potencjalnie niebezpieczną sytuację, która w przeciwnym razie unikr mógłby spowodować śmierć lub poważne obrażenia.

Ostrożność

Wskazuje, że niewłaściwe obchodzenie się może spowodować zagrożenie i że operator lub maszyna są narażeni na ryzyko obrażeń na ryzyko uszkodzenia.

Oznacza ostrożność

Wskaże to symbol w trójkącie lub opis konkretne zagrożenie

Zakazane działanie

Wskaże to symbol w okręgu lub opis zabronione działanie.

Wymagane działanie

Wskaże to symbol w okręgu lub opis wymagane działanie.

Nie podłączaj, nie odłączaj przewodu ani nie obsługuj urządzenia, gdy jest mokre rękami. Niezastosowanie się do tego może spowodować obrażenia w wyniku porażenia prądem.

Nigdy nie wkładaj palca, żadnej innej części ciała ani żadnych ciał obycy przedmiot do maszyny. Niezastosowanie się do tego może spowodować obrażenia.

Trzymaj włosy i luźne ubrania z dala od urządzenia, gdy jest ono włącz operacyjny.

Niezastosowanie się do tego może skutkować obrażeniami

Niniejsza maszyna jest przeznaczona wyłącznie do użytku przemysłowego. Nie pozwalaj nieprzeszkolonym operatorom ani dzieciom obsługiwać maszynę. Niezastosowanie się do tego może spowodować obrażenia.

Przed wymianą wyłącz urządzenie i odłącz zasilanie zespołu ostrzy lub przeprowadzania jakiejkolwiek konserwacji maszyny. Niezastosowanie się do tego może spowodować poważne obrażenia

Nie używaj tego urządzenia do celów innych niż określone Aplikacje Używanie maszyny do jakichkolwiek niezamierzonych celów może spowodować obrażenia dla operatora lub awarię maszyny.

ZACHOWAJ TE INSTRUKCJE

MODEL AND PARAMETERS

Model	AT-60
Szerokość taśmy	6-60 mm
Długość taśmy	5-999 mm
Średnica zewnętrzna z Rolk	20 ~ 300 mm
Materiał korpusu	Antystatyczny ABS
Ocena(y)	AC 100 V-240 V 50-60 H
Moc (maks.)	24,6 W

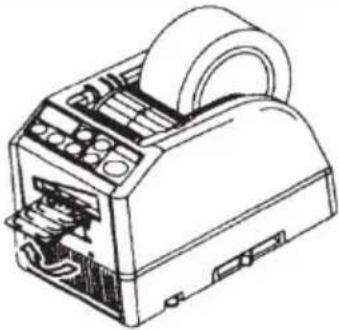

STRUCTURE DIAGRAM

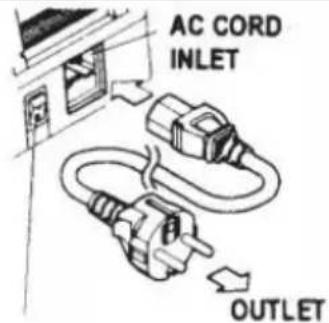

◆Podłącz KABEL AC do WLOTU KABLA AC.
◆Upewnij się, że PRZEŁĄCZNIK ZASILANIA jest wyłączony następnie podłącz go do odpowiedniego gniazda uziemią gniazdko prądu przemiennego.
◆PRZEŁĄCZNIK ZASILANIA .

Po włączeniu PRZEŁĄCZNIKA ZASILANIA rozlegnie się sygna dźwiękowy.

W tym momencie tryb jest ustawiony na RĘCZNY

◆Naciśnij PRZYCISK ZWALNIAJĄCY ROLKE
◆Umieść rolkę taśmy w urządzeniu

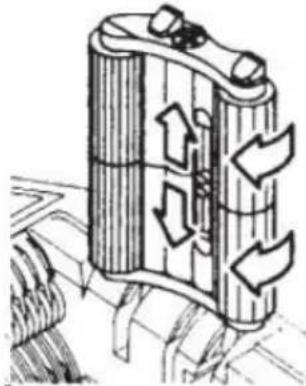

◆Przytrzymaj taśmę regulując UCHWYTY TAŚMY

Ustaw UCHWYTY TAŚMY na odpowiednią szerokość, przesu DŻWIGnię REGULACJI UCHWYTU TAŚMY od przodu do tył maszyny, a następnie zamknij ją.

UCHWYTY TAŚMY powinny lekko przytrzymywać rolkę na śr wnęki maszyny

Jest to bardzo ważne, ponieważ utrzymuje taśmę na środku Taśma przechodzi przez CZUJNIK przed MODUŁEM OSTRZY Aby utrzymać większą rolkę taśmy, wyciągnij DOLNY UCHW

◆Umieść taśmę na ROLCE PODAJNIKA TAŚMY
◆ Naciśnij PRZYCISK FWD, aż taśma wyjdzie z WYJŚCIA Jeśli używasz mocnej taśmy klejącej, wyciągnij trochę taśmy umiejscowienie we WLOTIE TAŚMY.

Naciskaj PRZYCISK FWD w sposób ciągły przez kilka sekur pomóż ustawić taśmę w TAPE INLET.

◆Po załadowaniu taśmy i wyregulowaniu UCHWYTÓW TAŚM zamknij PRZYTRZYMAJ JEDNOSTKĘ ROLKA.
◆Naciśnij PRZYCISK START.

Usuń pierwszy kawałek taśmy i wyrzuć go

◆Po wyjęciu rolki taśmy z urządzenia pociągnij taśmę do ty naciśnij PRZYCISK REV.

NOTATKA:Do usuwania taśmy zawsze używaj pęsety .Za każdym razem, gdy ustawiasz taśmę, upewnij się, żeSamoprzylepna strona taśmy jest zawsze skierowana w dół
Ustaw długość taśmy◆Upewnij się, że WYŚWIETLACZ wskazuje〈đługość cięcia〉Długość cięcia jest zawsze podana w niektórych alfabetach A, b, C, d, E, F◆Ustaw długość cięcia.Ustaw potrzebną długość za pomocą przycisku +/-.Długość cięcia można regulować w zakresie od 5 mm do mm.Za pomocą PRZYCISKA WYBORU można ustawić sześć różnych długości .Krótkie naciśnięcie przycisku +/- powoduje zmianę długości mm.A jeśli naciśniesz dłużej PRZYCISK +/-, wyświetli się szyb przewijanie do przodu .OstrożnośćRzeczywista długość różni się od długości wyświetlanej w zależności od typu taśmy i jej stanu.Podczas cięcia krótkiej taśmy długość może nie być równomiernie przycinana lub taśma się zacięła.Wypróbuj kilka cięć testowych, aby upewnić się, że działa prawidłowo.	INDICATE CUTTING LENGTHSET THE CUTTING LENGTH

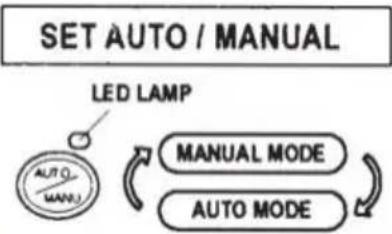

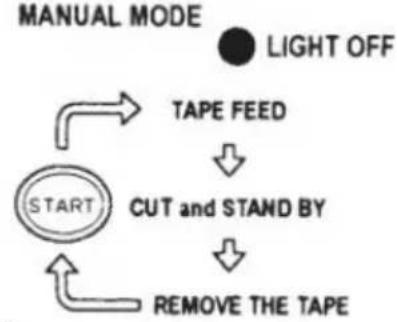

Ustawienie trybu1.Tryb ręczny◆Upewnij się, że niebieska LAMPA LED jest wyłączona.Gdy LAMPA LED miga lub jest włączona, naciśnij przycisk AUTO/MANUAL MODE i wyłącz LAMPE LED◆Naciśnij jeden raz PRZYCISK START, maszyna poda kawa taśmy następnie wytnij go na podstawie ustawionej dług◆Aby wyciąć kolejny kawałek, naciśnij ponownie PRZYCISK

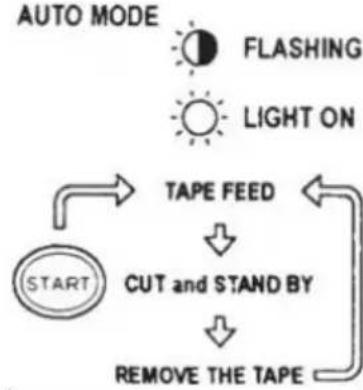

START.2.Tryb automatyczny◆Upewnij się, że LAMPA LED miga.lampka LED jest wyłączona, naciśnij PRZYCISK AUTO/REÇZNY i pozwól, aby LAMPA LED migała .◆Naciśnij jeden raz PRZYCISK START, maszyna poda kawa taśmy następnie wytnij go na podstawie ustawionej długPo usunięciu tego kawałka taśmy maszyna poda następny kawałek, a następnie go wytnij.Maszyna poda i odetnie nowy kawałek taśmy po jej usun taśma jest usuwana .

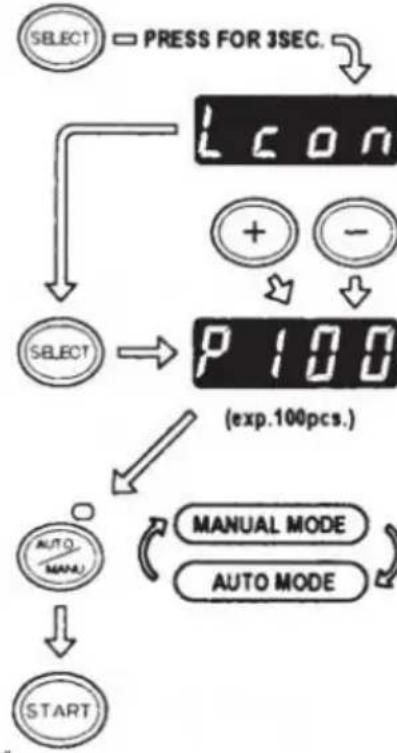

Tryb P (tryb wstępnie ustawiony)Maszynę można zaprogramować. Zostanie wyświetlony sygnał oparciu o wybraną przez Ciebie liczbę sztuk i wszystko będ gotowe wycięte.(Maksymalnie 999 sztuk.)Po zakończeniu programu rozlegnie się sygnał dźwiękowy.Można używać trybu MANUAL lub AUTO◆Naciśnij PRZYCISK WYBORU, aby wybrać potrzebną długo◆Naciśnij PRZYCISK WYBORU na trzy sekundy, po czym wyświetli się „Lcon”◆Naciśnij ponownie PRZYCISK WYBORU, wyświetli się „p”.◆Użyj PRZYCISKÓW +/- i ustaw potrzebną ilość .◆Wybierz opcję AUTO lub REÇZNY za pomocą przycisku AUTO/REÇZNY.◆Po naciśnięciu przycisku START maszyna będzie podawać wycinać kawałek taśmy do celów testowych wyjęciu podać kawałek taśmy .Aby obsługiwać maszynę w TRYBIE AUTO, maszyna będz podawać: kawałek taśmy automatycznie.◆Przy podaniu kolejnego kawałka taśmy sygnał pokazuje cyt odwrotnie◆Gdy WYŚWIETLACZ wskaże „0“, rozlegnie się sygnał	INDICATE CUTTING LENGTH
dźwiękowy .WYŚWIETLACZ wskazuje liczbę wstępnie ustawionych sztukProszę poczekać, aż brzęczyk przestanie działać.Jeśli wyjmiesz taśmę zanim ucichnie brzęczyk, LAMPA LEI zacznie migać więc musisz ponownie nacisnąć PRZEŁĄCZNIH START.♦Jeśli spróbujesz zmienić tryb (AUTO/REÇZNY), gdy maszyn pracuje wystarczy nacisnąć przycisk AUTO/REÇZNY.

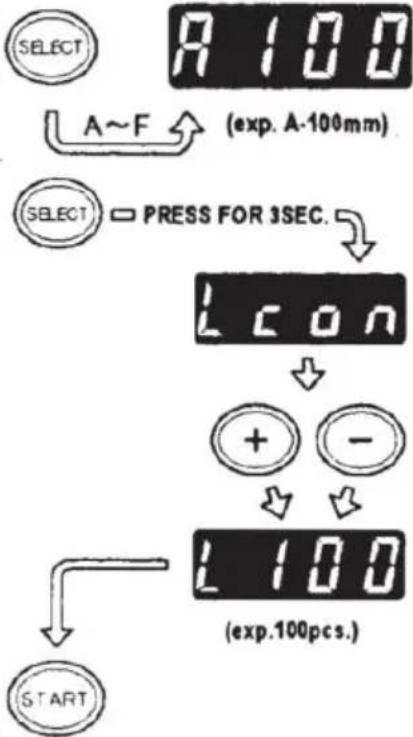

Tryb L (tryb pętli)Można ustawić ilość sztuk, które zostaną wycięte. (Maksymal 999 sztuk) Następnie maszyna wytnie elementy w oparciu o wybrane przez Ciebie ilości przestanie .♦Naciśnij PRZYCISK WYBORU i wybierz długość taśmy♦Naciśnij i przytrzymaj PRZYCISK WYBORU, aż na WYŚWIETLACZU pojawi się „Lcon”♦Za pomocą PRZYCISKÓW +/- ustaw liczbę sztuk do wycie♦Po naciśnięciu przycisku START WYŚWIETLACZ wskazuje sygnał , który się wyświetla numery wstecz i cięcia w ciągły.Gdy WYŚWIETLACZ wskaże „0”, rozlegnie się sygnał dźwiękowy, a następnie rozlegnie się sygnał dźwiękowy maszyna jest zatrzymana.Aby zatrzymać maszynę pracującą w trybie L-MODE, naciś PRZYCISK START.	INDICATE CUTTING LENGTH
Jak zarządzać zwijającą się taśmą♦Naciśnij PRZYCISK ZWOLNIENIA ROLKI PRZYTRZYMAJĄC aby otworzyć ZESPÓŁ ROLKI PRZYTRZYMAJĄCEJ♦Wysuń DŻWIGnię BLOKUJĄCĄ ROLKĘ tak, aby rolka się nie obracała.♦Zamknij ZESPÓŁ ROLKI PRZYTRZYMAJĄCEJPrzy zablokowanych rolkach naprężenie może powodować zmianę długości .Wytnij kilka próbek testowych, aby w razie potrzeby dopasować długość.

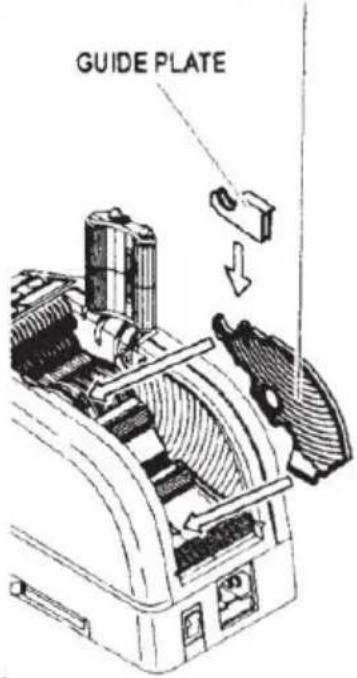

Użyj wąskiej taśmy/użyj dwóch rolek jednocześnieJeśli szerokość taśmy jest mniejsza niż 15 mm lub chcesz dwie rolki jednocześnie, użyj SEPARATORA .Odetnij taśmę o szerokości mniejszej niż 10 mm, nałów PŁY PROWADZĄCĄ na SEPARATOR◆Usuń SEPARATOR z dolnej części korpusu◆Otwórz ZESPÓŁ ROLKI PRZYTRZYMAJĄCEJ◆Włóż SEPARATOR do korpusu, wcinając się w dno wnęki◆Jeśli przetniesz taśmę na mniej niż 10 mm, nałów PŁYTE PROWADZĄCĄ na separator.◆Umieść jedną rolkę taśmy po obu stronach, wkładając SEPARATOR do ładowania taśmy◆Aby przytrzymać taśmę poprzez regulację UCHWYTÓW TA nie ma potrzeby przesuwania SEPARATORA z pozycji jednoczesnego wydawania dwóch rolek taśm konieczne jest podanie obie jego długości s w tym samym czasie◆Usuń pierwszy kawałek taśmy◆Po usunięciu drugiego kawałka taśmy wydawane są równie strony taśmy .	SEPARATOR
Inne funkcjeTAŚMA ELASTYCZNA WSPARCIEKiedy przetniesz taśmę dłuższą lub wytnij nieprzylepną taśmę użyj ELASTYCZNEGO PODPORA TAŚMY aby uniknąć taśmy spadanie w dół .
STANOWISKO POMOCYNa podstawie materiału taśmy lub przedmiot obrabiany , uży PODSTAWA WSPOMAGAJĄCA do przesuwania korpusu masz w stronę niższego poziomu.

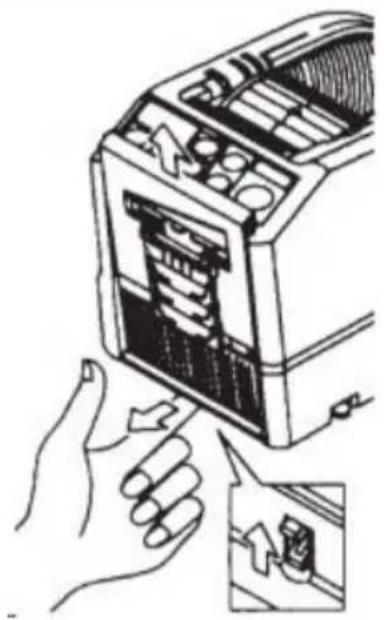

Wymień moduł ostrzy

Tylko ostrze nie podlega wymianie.

Należy to zmienić wraz z całym zespołem ostrzy.

Wyłącz PRZEŁĄCZNIK ZASILANIA.

Zdejmij ZESPÓŁ OSTRZY, zwalniając DŻWIGnię Zwalniającą

JEDNOSTKI LADOWANIA

Zamontuj nowy MODUŁ OSTRZY w korpusie.

Mocno dociśnij obudowę, aż zostanie zablokowana.

Upewnij się, że dolne ostrze jest prawidłowo ustawione, o BLADEUNIT i przyjrzyj się dolnej krawędzi dolnego ostrza.

Za każdym razem, gdy czyścisz lub wymieniasz

ZESPÓŁ OSTRZY, nie dotykaj ostrej krawędzi ostrza.

Wyczyść moduł ostrzy

Podczas cięcia taśm z mocnym klejem pozostałości stopni pozostaną na ostrzu.

Do czyszczenia należy wyjąć ZESPÓŁ OSTRZY

◆Wyłącz PRZEŁĄCZNIK ZASILANIA.

◆Wyjmij ZESPÓŁ OSTRZA, zwalniając DŻWIGNIE ZWALNIAJĄCĄ ZESPÓŁ OSTRZA.

◆Nałoż odrobinę alkoholu na czystą, suchą szmatkę lub uż wacika, aby usunąć pozostałości

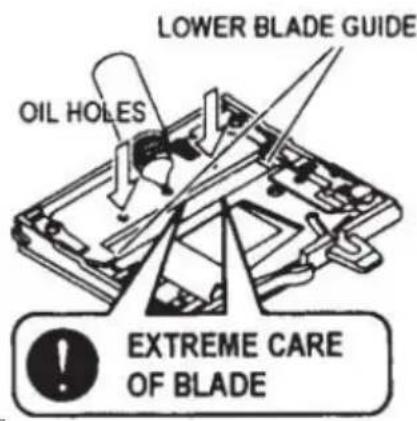

LOWER BLADE GUIDE OIL HOLES EXTREME CARE OF BLADE

◆Wymień ZESPÓŁ OSTRZY.

Nasmaruj ostrze

Nasmaruj ostrze, aby zapobiec przyklejaniu się pozostało do ostrza.

◆Wyłącz PRZEŁĄCZNIK ZASILANIA
◆Wyjmij ZESPÓŁ OSTRZY z korpusu.
◆Zlokalizuj trzy otwory olejowe z tyłu górnego ostrza.
◆Wpuść jedną kroplę OLEJU DO OSTRZY do każdego otw
◆Nasmaruj także DOLNA PROWADNICE OSTRZY.
◆Nie smaruj wielokrotnie.
◆Wytrzyj pozostały olej bawełnianą szmatką.
◆Włóż ZESPÓŁ OSTRZY do korpusu.
◆Włącz PRZEŁĄCZNIK ZASILANIA.

Wykonaj kilka próbnych cięć, aby upewnić się, że taśma spadnie z TAŚMY WYLOT.

Wyczyść czujniki

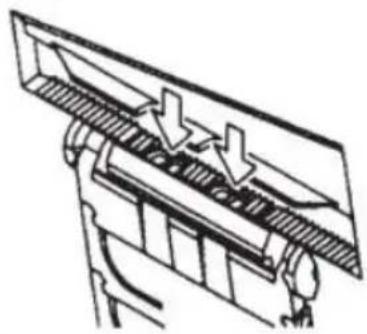

Poniżej WYJŚCIA TAŚMY znajdują się dwie pary CZUJNIKÓ Jeśli otwór jest zakryty resztkami taśmy lub zanieczyszczenia CZUJNIKI nie wykrywa obecności taśmy.

Zawsze utrzymuj czystość wokół CZUJNIKÓW.

Aby chronić CZUJNIK, po wyjęciu MODUŁU OSTRZY należy dokładnie oczyścić otwory.

Oczyść Ciało

Na wilgotną szmatkę nałoż neutralny detergent i wyczyść obudowę. Do czyszczenia części plastikowych nie używaj a ani rozpuszczalników.

BE CAREFUL TO HANDLE THE SENSORS

Rozlegnie się sygnał dźwiękowy, po czym komunikat zacznie i pojawi się na WYŚWIETLACZU.

E-02 Ostrze jest w niewłaściwym położeniu

Sygnał wskazuje, że ostrze nie jest dobrze zamontowane lub maszyna zatrzymuje się ze względu na grubość lub twardoś taśmy.

◆Wyłącz PRZEŁĄCZNIK ZASILANIA .
◆Zdemontuj ZESPÓŁ OSTRZY, zwalniając DŻWIGNIE Zwalniające ZESPÓŁ OSTRZY, a następnie wyjmij zesp korpusu.
◆PRZEŁĄCZNIK ZASILANIA .
◆Naciśnij PRZYCISK FWD i wprowadź taśmę jeden raz, prz taśmę nożyczkami pomiędzy WYJŚCIEM TAŚMY a MODUŁEM OSTRZY.
◆Naciśnij PRZYCISK REV, aby usunąć taśmę
◆ Wyczyść ZESPÓŁ OSTRZY i nasmaruj DOLNĄ PROWADN OSTRZY.
◆Sprawdź położenie dolnego ostrza i wymień ZESPÓŁ OSTRZY.

E-03 Silnik jest zatrzymany

Wskazuje, że silnik został zatrzymany z powodu przeciążenia.

◆Naciśnij PRZYCISK START, aby usunąć komunikat o błędzi
◆Naciśnij PRZYCISK REV, aby usunąć taśmę.
◆PRZEŁĄCZNIK ZASILANIA .
◆Sprawdź dokładnie MODUŁ OSTRZY i WYLOT TAŚMY.
◆Wyczyść i usuń resztki taśmy lub lepkie pozostałości za po pęsety

POWER SWITCH IS OFF

REMOVE BLADE UNIT

POWER SWITCH IS ON

CLEAR THE ERROR

FEED THE TAPE

REMOVE THE TAPE

CLEAR THE BLADE

SET THE TAPE

CLEAR THE ERROR

REMOVE THE TAPE

SET THE TAPE

	Nie dotykaj ostrza podczas poprawiania błędu, gdy PRZEŁĄCZNIK ZASILANIA jes włączony.
	Wyłącz PRZEŁĄCZNIK ZASILANIA i przestań używać urządzenia.Jeżeli po naprawieniu błędu urządzenie nie może normalnie pracować.Wygląda na to, że nic nie jest nie tak bez komunikatów o błędach.

TROUBLESHOOTING

Problem	Możliwa przyczyna	Możliwe rozwiązanie
POWER SMTCH jest świeci, ale maszyna nie może działać.	PRZEWÓD AC jest poluzowany .BEZPIECZNIK został przepalony.	Następnie sprawdź KABEL AC podłącz dobrze do gniazdka I .Wymienić BEZPIECZNIK .Mimo to natychmiast przestań używać urządzenia BEZPIECZNIK przepala się ponownie po wymianie .
Po usunięciu kawałka taśmy, następny kawałek nie jest podawany w trybie AUTO tryb.	Tryb jest ustawiony na RĘCZNY.Niektóre śmieci pokrywają CZUJNIKI .Taśma nie może przejść przez CZUJNIKI .Taśma ma wyjątkowo nis poziom odbicie.	Ustaw tryb na AUTO .Usuń gruz.Użyj SEPARATORA, aby zawęzić taśmę mniej niż 15mm .Nie zbliżaj się do silnych źródeł światła CZUJNIKI .Niektórych typów taśm nie można używać trybie AUTO tryb.
OSTRZE nie może się poruszać płynnie.	JEDNOSTKA OSTRZY nie jest w odpowiednim położeniu pozycja.	Sprawdź ZESPÓŁ OSTRZY i naciśnij na mocno osadzić.
Długość taśmy wynosi różni się od ustawionej długości .	Klej taśmy jest zbyt modo Elastyczność taśmy jest zbyt duża.	Skoryguj ustawienie po wycięciu kilku prók testowych
Taśma nadmiernie si zwija.	Maszyna nie jest uziemiona. ROLLER LOCK jest wyłączony	Sprawdź masę na przewodzie.Włączyć ROLLER LOCK, aby zastosować napięcie.

Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/EC. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymag selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to p wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi od domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingń elektrycznych i elektronicznych.

Jeśli maszyna w dalszym ciągu nie działa prawidłowo, przestań jej używać natychmiast i skontaktuj się ze sprzedawcą w celu uzyskania autoryzacji naprawy.

Gwarancja

Gwarantujemy pierwotnemu nabywcy produktu, że będzie on wolny od wad materiałowych i wykonawczych tak długo, jak oryginał kupujący jest właścicielem produktu pod warunkiem normalr i prawidłowego zużycia stosowanie.

Części zamienne, takie jak ostrza tnące i rolki, nie są objęte gwarancją w okresie gwarancyjnym ponieważ są one uważane za „części eksploatacyjne”. Niniejsza gwarancja obowiązuje tylko wtedy, gdy produkt:

Nie uległy zniszczeniu podczas montażu.

Urządzenie było obsługiwane zgodnie ze specyfikacjami produktu, instrukcjami i wszelkimi wskazówkami dotyczącymi pomocy technicznej.

Nie został zmodyfikowany ani uszkodzony w wyniku odpuszczania, błędu użytkownika, wypadku.katastrofy, nadużycia, niewłaściwego użycia, zasilania, zastosowania zasilania, zmiany, naprawy, modyfikacji, naprawy lub wymiany przez kogoś inny niż produkt oryginalny.
