Produkttyp	Automatisk tejpdispenser
Märke	Vevor
Modell	AT-60
Höljesmaterial	Antistatisk ABS
Strömförsörjning	AC 100-240V, 50-60Hz
Maximal effekt	24,6 W
Kompatibel tejpbredd	6 till 60 mm
Justerbar skärlängd	5 till 999 mm
Ytterdiameter på rullen	20 till 300 mm
Driftslägen	Manuell, automatisk, förinställd (P), loop (L)
Display	LED-digital
Motorisering	Automatisk matning och skärning
Separator för smal tejp	Ja (bredd under 15 mm)
Flexibelt tejpfäste	Ja (för lång, icke-klibbande tejp)
Bladbyte	Bladenhet (enskilt blad kan inte bytas)
Rengöring av sensorer	Öppningar under tejpets utlopp, rengör regelbundet
Smörjning av bladet	3 oljehål på baksidan av det övre bladet
Säkring	Ja, utbytbar (inte specificerat)
Certifieringar	CE (EU-direktiv 2012/19/EU)
Garanti	Livstid för första köparen (slitdelar exkluderade)

Vanliga frågor - AT-60 Vevor

Hur ändrar man driftsläget mellan manuell och automatisk ?

För att växla till automatiskt läge, se till att den blå LED-lampan blinkar. Om den är av eller lyser fast, tryck på knappen AUTO/MANUEL tills den blinkar. I automatiskt läge skär maskinen en bit och förbereder en annan så snart den föregående tas bort. För att återgå till manuellt läge, tryck på knappen AUTO/MANUEL igen tills LED-lampan släcks.

Vad gör man när felmeddelandet E-02 visas ?

Felet E-02 indikerar att bladet är felaktigt placerat eller att maskinen har stoppat på grund av tejpens tjocklek eller hårdhet. Stäng av strömbrytaren, ta bort bladenheten genom att lossa spärrspaken, sätt sedan på maskinen igen. Tryck på knappen FWD för att mata fram tejpen, klipp av den manuellt mellan utloppet och bladenheten med en sax, tryck sedan på REV för att ta bort bandet. Rengör och smörj bladenheten, kontrollera det nedre bladets läge och sätt tillbaka enheten.

Hur rengör man bladenheten ?

Stäng av strömbrytaren. Ta bort bladenheten genom att lossa spärrspaken. Lägg lite alkohol på en ren, torr trasa för att ta bort klisterrester. Sätt sedan tillbaka bladenheten genom att trycka fast den tills den låses. Rör aldrig vid bladets vassa kant.

Hur smörjer man bladet ?

Stäng av strömbrytaren och ta bort bladenheten. Lokalisera de tre oljehålen på baksidan av det övre bladet. Häll en droppe bladolja i varje hål. Smörj även den nedre bladguiden. Torka bort överflödig olja med en bomullstrasa. Sätt tillbaka bladenheten och utför flera provskärningar.

Hur använder man två tejprullar samtidigt ?

Ta bort separatorn från underkroppen och öppna hållarullenheten. Sätt in separatorn i kroppens hålighet. För tejp smalare än 10 mm, placera styrplattan på separatorn. Placera en rulle på varje sida av separatorn och justera tejpfästena. Det är viktigt att föra in båda tejplängderna samtidigt. Ta först bort den första tejpbiten, sedan den andra.

Hur ställer man in skärlängden ?

Använd knapparna +/- för att ställa in längden mellan 5 och 999 mm. En kort tryckning ändrar med 1 mm, en lång tryckning rullar snabbt. Du kan memorera upp till sex olika längder med knappen SELECT. Den faktiska längden kan variera beroende på tejptyp och skick; gör provskärningar för att justera.

Varför skär maskinen inte korrekt i automatiskt läge ?

Kontrollera att läget är inställt på AUTO (blå LED blinkar). Se till att sensorerna inte är blockerade av skräp. Om tejpen är för smal (mindre än 15 mm), använd separatorn. Undvik starka ljuskällor nära sensorerna. Vissa tejper med låg reflektans kanske inte detekteras i automatiskt läge.

Vad gör man om tejpen rullar sig för mycket ?

Kontrollera att maskinen är korrekt jordad. Aktivera ROLLER LOCK (rullspärr) för att applicera spänning på tejpen. Om problemet kvarstår, utför flera provskärningar och justera längden vid behov.

Hur byter man bladenheten ?

Stäng av strömbrytaren. Lossa spärrspaken på bladenheten och ta bort enheten. Installera den nya bladenheten genom att trycka fast den tills den klickar på plats. Se till att det nedre bladet är korrekt placerat genom att kontrollera den nedre höljet. Rör aldrig vid bladets vassa kant.

Hur rengör man sensorerna ?

Sensorerna sitter under tejpens utlopp, i två par öppningar. För att rengöra dem, ta först bort bladenheten försiktigt. Använd en pincett eller luddfri trasa för att ta bort klisterrester eller skräp. Håll alltid öppningarna rena för att säkerställa korrekt tejpdetektering.

BRUKSANVISNING AT-60 Vevor

Teknisk support och e-garanticertifikat

1. Läs noga och förstå alla MONTERINGS- OCH DRIFTINSTRUKTIONER innan användning.

Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda till allvarliga personskador.

1. ALLMÄNNA SÄKERHETSREGLER

Säkerhetsanvisningarna i denna bruksanvisning måste följas för att förhindra skador på maskinen eller skada på operatören eller andra personer.

Säkerhetsanvisningarna i denna bruksanvisning måste följas för att förhindra skador på maskinen eller skada på operatören eller andra personer.

Säkerhetsriktlinjerna som föreskrivs "Varning" och "Försiktighet" beskriver möjlig skada eller skada som kan uppstå vid drift eller underhåll av maskinen på annat sätt än vad som beskrivs i denna bruksanvisning.

Läs och följ säkerhetsföreskrifterna noggrant innan du läser instruktionsmanualen.

Indikerar en potentiellt farlig situation som, om den inte undviks, skulle kunna leda till dödsfall eller allvarlig skada.

Indikerar en potentiellt farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarlig skada.

Anger att felaktig hantering kan leda till fara och att operatören riskerar att skadas eller att maskinen skadas.

Ange att felaktig hantering kan leda till fara och att operatören riskerar att skada sig eller maskinen, med risk för personskada.

En symbol i triangeln, eller beskrivningen, kommer att indikera en specifik fara.

En symbol i triangeln, eller beskrivningen, kommer att indikera en specifik fara.

En förbjuden åtgärd

En symbol i cirkeln, eller beskrivningen, kommer att indikera förbjudna åtgärder.

En nödvändig åtgärd.

En symbol i cirkeln, eller beskrivningen, kommer att indikera den nödvändiga åtgärden.

Anslut inte, dra inte ur sladden och använd inte maskinen med vått hår.

Underlåtenhet att följa detta kan leda till skada på grund av elektrisk stöt.

Stick aldrig in fingret, någon annan kroppsdel eller något främmande föremål i maskinen. Underlåtenhet att följa detta kan leda till skada.

Håll hår eller löst sittande kläder borta från maskinen medan den är i drift. Underlåtenhet att följa detta kan leda till skada.

Denna maskin är endast avsedd för industriellt bruk. Låt inte otränade operatörer eller barn använda maskinen. Underlåtenhet att följa detta kan leda till skada.

Stäng av strömbrytaren och koppla ur maskinen innan du byter ut knivenheten eller utför något underhåll på maskinen. Underlåtenhet att följa detta kan leda till allvarliga skador.

Använd inte den här maskinen till något annat än vad som anges i applikationerna.

Användning av maskinen för oavsiktliga tillämpningar kan orsaka skador på operatören eller fel på maskinen.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	AT-60
Tejpbredd	6-60 mm
Tejplängd	5-999 mm
Utanför Dia. av Roll	20~300 mm
Kroppsmaterial	Antistatisk ABS
Betyg(er)	AC100V-240V 50-60Hz
Effekt (max.)	24,6W

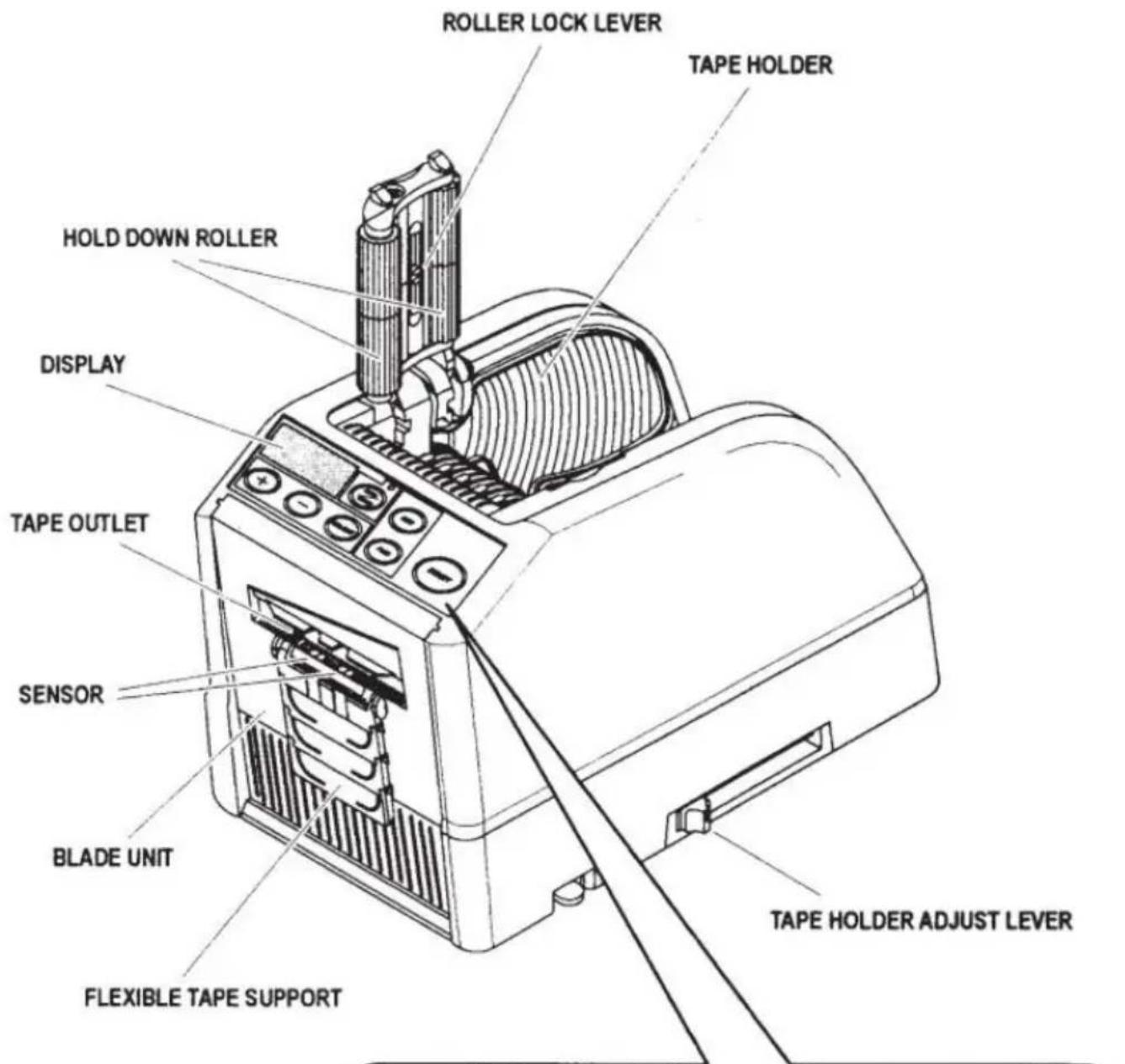

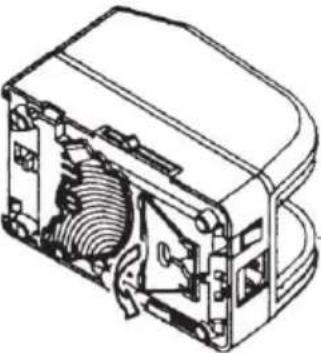

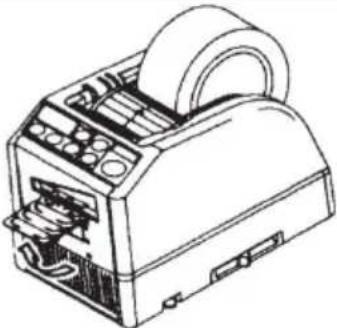

STRUKTURDIAGRAM

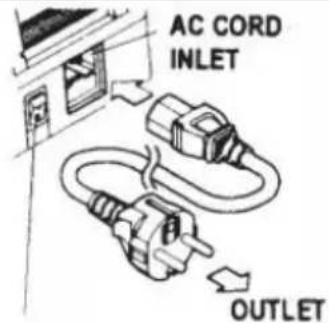

◆Anslut nätkabeln till nätkabelingången. ◆Se till att strömbrytaren är avstängd och anslut den sedan till ett lämpligt jordat vägguttag. ◆Sätt på strömbrytaren.

När POWER SWITCH är påslagen hörs en summer.

För närvarande är läget inställt på MANUELL.

◆Tryck på HOLD DOWN ROLLER RELEASE-knappen. ◆Placera en tejprulle i maskinen. ◆Håll i bandet genom att justera TEJPHÅLLARE.

Justera TEJPHÅLLARE till rätt bredd, skjut

TEJPHÅLLAREJUSTERINGSSPAKKEN från framsidan till

baksidan av maskinen och stäng den sedan.

TEJPHÅLLARE ska hålla rullen lätt i mitten av kaviteten av maskinen.

Detta är mycket viktigt eftersom det håller tejpen i mitten.

Tejpen passerar över SENSORn framför BLADENHETEN.

För att stödja en större tejprulle, dra ut den NEDRE HÅLLA.

◆Sätt tejpen på TEJPMATNINGSRULLEN. ◆Tryck på FWD-knappen tills tejpen kommer ut från TAPE OUTLET.

När du använder en stark klibbig tejp, dra ut lite tejp och placera i TAPE INLET.

Tryck på FWD-knappen kontinuerligt i några sekunder och bandet att placeras i TAPE INLET.

◆När bandet är isatt och TEJPHÅLLARE har justerats, stäng NER RULSENHET. ◆Tryck på START-knappen.

Ta bort den första tejpbiten och kassera den.

◆När du tar ut tejprullen från maskinen, dra i tejpen bakåt på REV-KNAPPEN.

NOTERA:Använd alltid en pincett för att ta bort tejpen .när du ställer in bandet den självhäftande sidan av tejpen vänd nedåt .
Ställ in bandlängden◆Se till att DISPLAY indikerarKlipplängden anges alltid i vissa alfabet som A,b,C,d,E,F◆Ställ in klipplängden.Ställ in önskad längd med +/- KNAPPEN.Klipplängden är justerbar mellan 5 mm till 999 mm.Du kan ställa in sex olika längder genom att använda VÄLJKNAPPEN.Om du trycker på +/- KNAPPEN en kort stund ändras lä 1 mm.Och om du trycker på +/- KNAPPEN längre, visar i t snabbspolning framåt .VarningDen faktiska längden skiljer sig från den visade längden på typ av bandet och dess skick.När du klipper kort längd av tejpen kanske längden inte konsekvent eller tejpen har fastnat.Prova flera testsnitt för att säkerställa korrekt funktion.	INDICATE CUTTING LENGTHSET THE CUTTING LENGTH

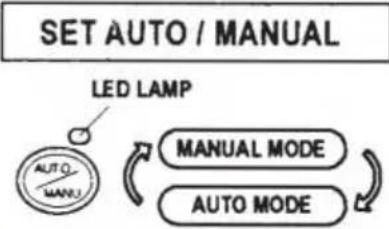

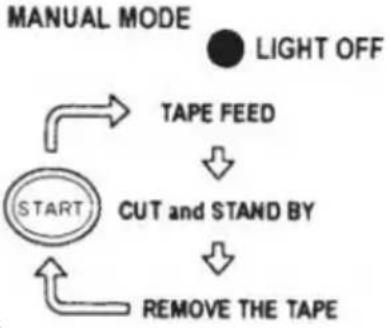

Lägesinställning1. Manuellt läge◆Se till att den blå LED-LAMPAN är släckt.När LED-lampan blinkar eller tänds, tryck på AUTO/MANU MODE och stäng av LED-LAMPAN◆Tryck en gång på START-KNAPPEN, maskinen matar in e tejp klipp sedan ut den baserat på din inställda längd.◆Tryck på STARTKNAPPEN igen för att klippa en bit till.2. Autoläge◆Se till att LED-LAMPAN blinkar.När LED- lampans lampor är släckta, tryck på AUTO/MA KNAPP och låt LED-lampan blinka .
◆Tryck en gång på START-KNAPPEN, maskinen matar in e tejp klipp sedan ut den baserat på din inställda längd. När den tejpbiten tas bort matar maskinen in en annan t skär sedan ut den. Maskinen matar in och klipper en ny tejpbit när biten av bort .
P-läge (förinställt läge)Maskinen kan programmeras. En signal kommer att visas ba på ditt valda antal bitar och allt utskuren.(Max 999 stycken.) En summer kommer att höra när programmet är klart. Du kan använda läget antingen MANUELL eller AUTO◆Tryck på VÄLJ-KNAPPEN för att välja önskad längd .◆Tryck på VÄLJ-KNAPPEN i tre sekunder så kommer det indikera "Lcon"◆Tryck på VÄLJKNAPPEN igen så kommer det att indikera◆Använd +/- KNAPPEN och ställ in önskad mängd .◆Välj AUTO eller MANUELL genom att ANVÄNDAAUTO/MANUELL KNAPP.◆När du trycker på STARTKNAPPEN matar maskinen in oc ut en bit tejp för teständamålFör att använda maskinen genom att använda MANUELLT tryck på STARTKNAPPEN och mata in en bit tejp efter att den.För att manövrera maskinen med AUTO-LÄGE, matar mas in en en tejpbit automatiskt.◆Signalen visar siffror bakåt när en annan tejpbit matas in◆När DISPLAY anger "0" kommer summern att höra .DISPLAY anger antalet stycken som är förinställda.Vänta tills summern slutar.Om du tar ut bandet innan summern slutar, kommer LED-LAMPAN att blinka så du måste trycka på STARTKNAPigen.◆Om du försöker ändra läget (AUTO/MANUELL) när maskinigång tryck bara på AUTO/MANUELL KNAPP.	INDICATE CUTTING LENGTH

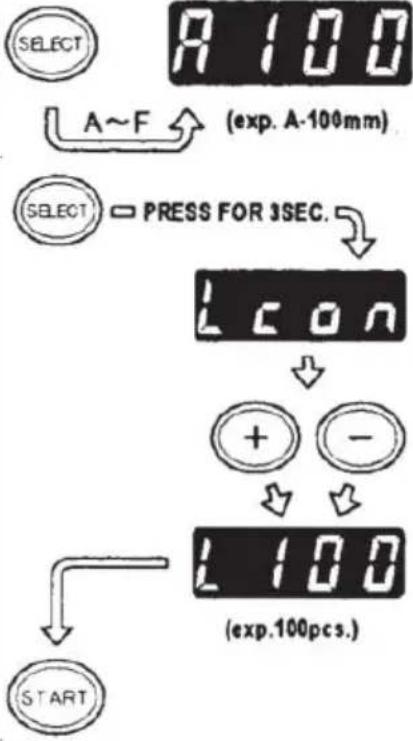

L-läge (loopläge)Du kan förinställa antalet stycken som ska skäras ut. (Max stycken) Maskinen skär ut bitarna baserat på dina valda kva och sedan ska sluta .◆Tryck på VÄLJ-KNAPPEN och bestäm längden på tejpen◆Tryck och håll ned VÄLJKNAPPEN så att DISPLAY visar◆Ställ in antalet bitar som ska skäras ut med +/- KNAPPE◆När du trycker på START-KNAPPEN indikerar DISPLAY er som visas siffror baklänges och skära kontinuerligt.När DISPLAY anger "0", kommer summern att avge ett lj maskinen är stoppad.För att stoppa maskinen medan den körs under L-LÄGE, STARTKNAPPEN.	INDICATE CUTTING LENGTH

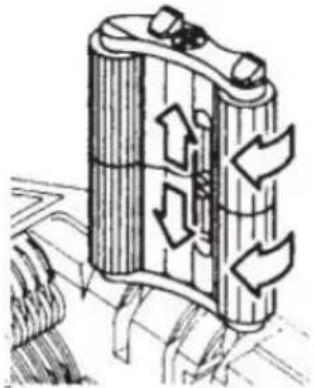

Hur man hanterar en curlingtejp◆Tryck på HOLD DOWN ROLLER RELEASE-KNAPPEN för öppna HOLD DOWN ROLLER UNIT◆Dra ut RULLERLÅSSPAKKEN så att rullen inte roterar.◆Stäng HOLD DOWN ROLLER UNITMed rullarna låsta kan spänningen göra att längden varier Klipp flera provbitar för att justera längden vid behov.

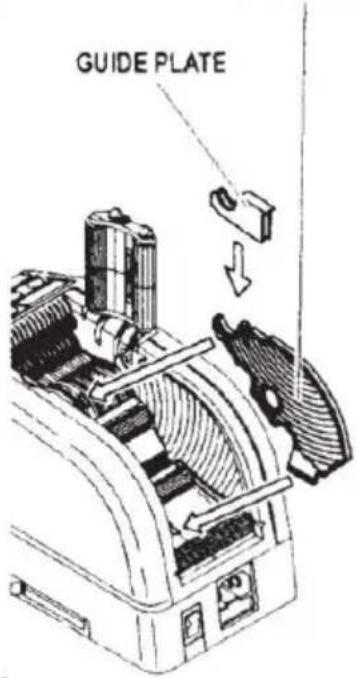

Använd smal tejp/Använd två rullar samtidigtOm tejpen är mindre än 15 mm bred eller om du vill disp rullar samtidigt, använd SEPARATOR .Klipp mindre än 10 mm bredd på tejpen, sätt GUIDE PLAY SEPARATÖREN◆Ta bort SEPARATÖREN från undersidan av kroppen◆Öppna HOLD DOWN ROLLER UNIT◆Sätt in SEPARATORn i kroppen genom att sätta in den håligheten◆När du klipper av tejpen mindre än 10 mm, sätt GUIDE separatorn.◆Placera en rulle av tejpen på vardera sidan genom att sa SEPARATÖR för att ladda tejpen◆För att hålla bandet genom att justera TEJPHÅLLARE, är onödigt att trycka AVSKÄRREN ur positionVid utmatning av två rullar med tejp samtidigt är det ett mata in båda av dess längd s på samma gång◆Ta bort den första tejbiten◆När den andra biten av tejpen tas bort, matas även båda tejpen ut.	SEPARATOR
Andra funktionerFLEXIBEL TEJP STÖDNär du klipper tejpen längre eller klipp av icke-häftande tejpanvänd FLEXIBLE TEJPSTÖD för att undvika tejpen ramlar
HJÄLPSTÄLLBaserat på tejpmaterialet eller arbetsstyckets syfte, användnin hjälpstativet för att flytta maskinens kropp mot en lägre nivå

Byt ut knivenheten

Endast bladet accepteras inte att bytas ut.

Det måste ändras med hela bladenheten.

Stäng av POWER SWITCH.

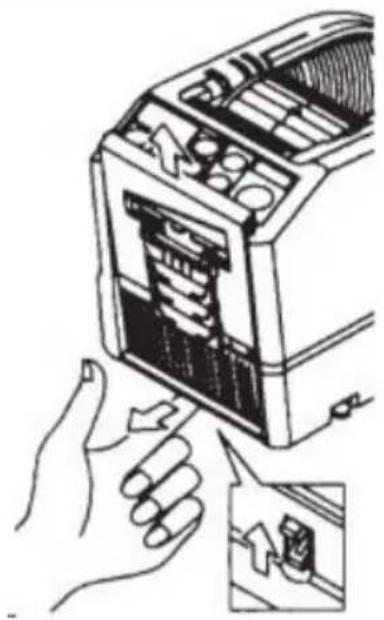

Ta bort BLADENHETEN genom att släppa BLADENHETENS LÅSNINGSSPAK

LÅSNINGSSPAK

Installera den nya BLADENHETEN i kroppen.

Tryck ned höljet ordentligt tills det låses.

Se till att det nedre bladet är korrekt placerat, vänd på BLADENHETEN och titta på den nedre kanten på det nedre bladet.

När du rengör eller byter ut BLADENHETEN, rör den vassa kanten på bladet.

Rengör knivenheten

Vid skärning av tejper med kraftigt lim kommer resterna att sitta kvar på bladet.

Det är nödvändigt att ta bort BLADENHETEN för rengöring.

◆Stäng av POWER SWITCH.

Ta bort bladenheten genom att släppa bladenhetens utlösningsspak.

Lägg lite alkohol på en ren, torr trasa, eller använd en för att ta bort resterna.

Byt ut bladenheten.

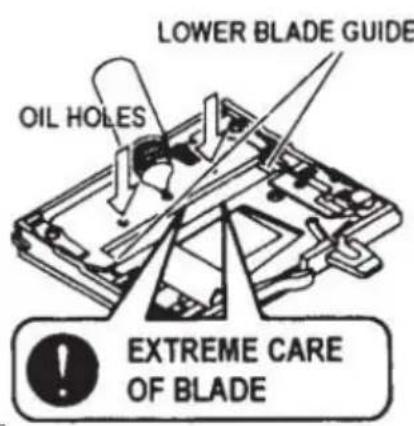

Smörj bladet.

Smörj bladet för att förhindra att rester fastnar på bladet.

Stäng av POWER SWITCH. Ta bort bladenheten från kroppen. Leta reda på tre oljehål på baksidan av det övre bladet. Droppa en droppe BLADOLJA i varje hål. Smörj även NEDRE BLADGUIDE. Smörj inte om och om igen. Torka bort reservoljan med en bomullstrasa. Sätt tillbaka bladenheten i kroppen. Slå på strömbrytaren.

Gör flera provskärningar för att säkerställa att tejpen inte fastnar vid tejputloppet.

Rengör sensorerna.

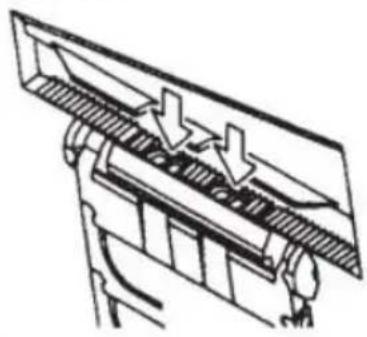

Det finns två par sensorer under tejputtaget. Om öppningen är täckt av tejprester eller skräp kommer sensorerna inte att upptäcka förekomsten av tejp.

Håll alltid rent runt sensorerna.

För att skydda sensorerna, rengör öppningarna efter att du tagit bort bladenheten försiktigt.

Rengör kroppen.

Lägg neutralt rengöringsmedel på en fuktig trasa för att rengöra kroppen. Använd inte alkohol eller lösningsmedel för att rengöra plastdelarna.

VAR FÖRSIKTIG MED SENSORERNA

Summern kommer att höra ett ljud, sedan blinkar ett meddelande och visas på displayen.

E-02 Bladet är ur position

En signal visar att bladet inte är väl installerat eller att maskinen stannar på grund av tejpens tjocklek eller hårdhet.

◆Stäng av strömbrytaren. ◆Ta bort BLADENHETEN genom att släppa BLADENHETENS FRISLÄPPNINGSSPÄRR och lyft sedan ut enheten ur kroppen. ◆Sätt på strömbrytaren. ◆Tryck på FWD-KNAPPEN och mata in tejpen en gång, klipp tejpen mellan TEJPUTTAGET och BLADENHETEN med sax.

◆Tryck på REV-KNAPPEN för att ta bort tejpen.

◆Rengör BLADENHETEN och smörj den NEDRE BLADGUIDEN.

◆Kontrollera det nedre bladets position och byt ut BLADENHETEN.

E-03 Motorn är stoppad

Indikerar att motorn är stoppad på grund av överbelastning.

◆Tryck på STARTKNAPPEN för att ta bort felmeddelandet.

◆Tryck på REV-KNAPPEN för att ta bort tejpen.

◆Stäng av strömbrytaren.

◆Kontrollera noggrant BLADENHETEN och TEJPUTTAGET.

◆Rensa och ta bort rester av tejpavfall eller klibbiga rester med pincett.

POWER SWITCH IS OFF

REMOVE BLADE UNIT

STRÖMBRYTAREN ÄR PÅ

RENSA FELET

MATA IN TEJPEN

TA BORT TEJPEN

RENSA BLADET

SÄTT IN TEJPEN

RENSA FELET

TA BORT TEJPEN

SÄTT IN TEJPEN

	Rör inte vid bladet när du korrigerar ett fel när POWER SWITCH är på.
	Stäng av strömbrytaren och sluta använda maskinen.Om maskinen inte kan fungera normalt efter att ha åtgärdat felet.Det verkar som att inget är fel utan några felmeddelanden.
	Använd inte bandet om statisk elektricitet genererar över 1000V.Det kan orsaka fel på maskinen.

FELSÖKNING

Problem	Möjlig orsak	Möjlig lösning
POWER SMTCH är på men maskinen ka inte köras.	AC CORD är lossad . SÄKRINGEN har gått.	Kontrollera nätsladden då koppla in uttage fast I y .Byt SÄKRING .Sluta omedelbart att använda maskinen SÄKRINGEN har gått igen efter att ha but .
Efter att ha tagit bo en bit av tejp, nästa bit matas inte under AUTO läge.	Läget är inställt på MANUELL.En del skräp täcker SENSORER .Bandet kan inte gå igen SENSORER .Tejpen har extremt låg reflektans.	Ställ in läget på AUTO .Ta bort skräpet.Använd SEPARATOR för att smalna av bandet mindre än 15 mm .För inte starka ljuskällor nära runt SENSORER .Vissa typer av band kanske inte används under AUTO läge.
BLADET kan inte rö sig mjukt.	BLADENHETEN är inte i korrekt placera.	Kontrollera BLADENHETEN och tryck nedå på bostäder fast.
Längden på tejpen å skiljer sig från den inställda I ength.	Limmet på tejpen är för starkt.Tejpens elasticitet är för stark.	Korrigera inställningen efter att ha kapat provbitar
Tejpa lockar överdrivet.	Maskinen är inte jordad.RULSLÅSET är urkopplat	Kontrollera jord på sladden.Aktivera ROLLER LOCK för att applicera spänning.
	Denna produkt omfattas av bestämmelserna i det europeiska direktiv 2012/19/EC. Symbolen som visar en softunna korsad anger att pro kräver separat sophämtning i EU. Detta gäller för produkten och all märkta med denna symbol. Produkter märkta som sådana får inte tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparate

Om maskinen fortfarande inte kan fungera korrekt, sluta använda maskinen omedelbart och kontakta säljaren för reparation.

Garanti

Vi garanterar den ursprungliga köparen av produkten att den kommer att vara fri från defekter i material eller tillverkning så länge som den ursprungliga köparen äger produkten, vid normalt slitage och korrekt användning.

Reservdelar som skärblad och rullar täcks inte under garantiperioden eftersom de anses vara "slitdelar". Denna garanti gäller endast om produkten:

Inte skadades under installationen.

Användes i enlighet med produktens specifikationer, instruktioner och eventuella tekniska supportanvisningar.

Modifierades eller skadades inte av anlöpning, användarfel, olycka, katastrof, missbruk, strömförsörjning, strömtillämpning, växling, reparation, modifiering, en fix eller utbyte av någon ann än originalprodukten.
