BEDIENUNGSANLEITUNG AT-60 Vevor

Zertifikat für technischen Support und E-Garantie

1. Lesen Sie alle MONTAGE- UND BETRIEBSANWEISUNGEN sorgfältig durch und verstehen Sie sie, bevor Sie das Gerät in B nehmen.

2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

GENERAL SAFETY RULES

Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu beachten um Schäden an der Maschine oder Verletzungen des Bedieners zu vermeiden bzw andere Personen

Die Sicherheitshinweise beschreiben „Warnung“ und „Vorsicht“. mögliche Verletzungen oder Schäden, die durch den Betrieb oder entstehen können Wa Sie die Maschine nicht auf andere Weise als hier beschrieben Bedienungsanleitung.

Lesen und befolgen Sie die Sicherheitshinweise sorgfältig, bevor Sie das leser Bedienungsanleitung.

Warnung

Weist auf eine potenziell gefährliche Situation hin, wenn nicht vermieden, kör zum Tod oder zu schweren Verletzungen führen.

Vorsicht

Weisen Sie darauf hin, dass unsachgemäße Handhabung zu Gefahren führen kann Es besteht Verletzungsgefahr für den Bediener oder die Maschine Gefah einer Beschädigung.

Zeigt Vorsicht an

Ein Symbol innerhalb des Dreiecks oder die Beschreibung weisen darauf hin besondere Gefahr

Eine verbotene Aktion

Ein Symbol innerhalb des Kreises oder die Beschreibung weisen darauf hin verbotene Handlung.

Eine erforderliche Aktion

Ein Symbol innerhalb des Kreises oder die Beschreibung weisen darauf hin d erforderliche Aktion.

Schließen Sie das Gerät nicht an, ziehen Sie es nicht ab und betreiben die Maschine nicht in nassem Zustand Hände. Bei Nichtbeachtung kann es zu Verletzungen durch Stromschlag kommen.

Führen Sie niemals Ihren Finger, andere Körperteile oder Fremdkörper ein Gegenstände in die Maschine stecken. Nichtbeachtung kann zu Verletzungen führen.

Halten Sie Haare oder lose Kleidung von der Maschine fern, während di in Betrieb ist Betriebs.

Bei Nichtbeachtung kann es zu Verletzungen kommen

Diese Maschine ist ausschließlich für den industriellen Einsatz bestimmt. Erlauben Sie nicht, dass ungeschulte Bediener oder Kinder die Maschine bedienen. Bei Nichtbeachtung kann es zu Verletzungen kommen.

Schalten Sie den Netzschalter aus und ziehen Sie den Netzstecker, bevi Sie das Gerät austauschen der Messereinheit oder bei der Durchführung von Wartungsarbeiten an der Maschine. Bei Nichtbeachtung kann es zu schweren Verletzungen kommen

Benutzen Sie dieses Gerät nicht für andere als die vorgesehenen Zweck Anwendungen

Die Verwendung der Maschine für unbeabsichtigte Zwecke kann zu Verletzunge führen für den Bediener oder Ausfall der Maschine.

ANLEITUNG AUFBEWAHREN

MODEL AND PARAMETERS

Modell	AT-60
Bandbreite	6-60mm
Bandlänge	5–999 mm
Außendurchm. von Roll	20~300mm
Körpermaterial	Antistatisches ABS
Bewertung(en)	AC100V-240V 50-60Hz
Leistung max.)	24,6 W

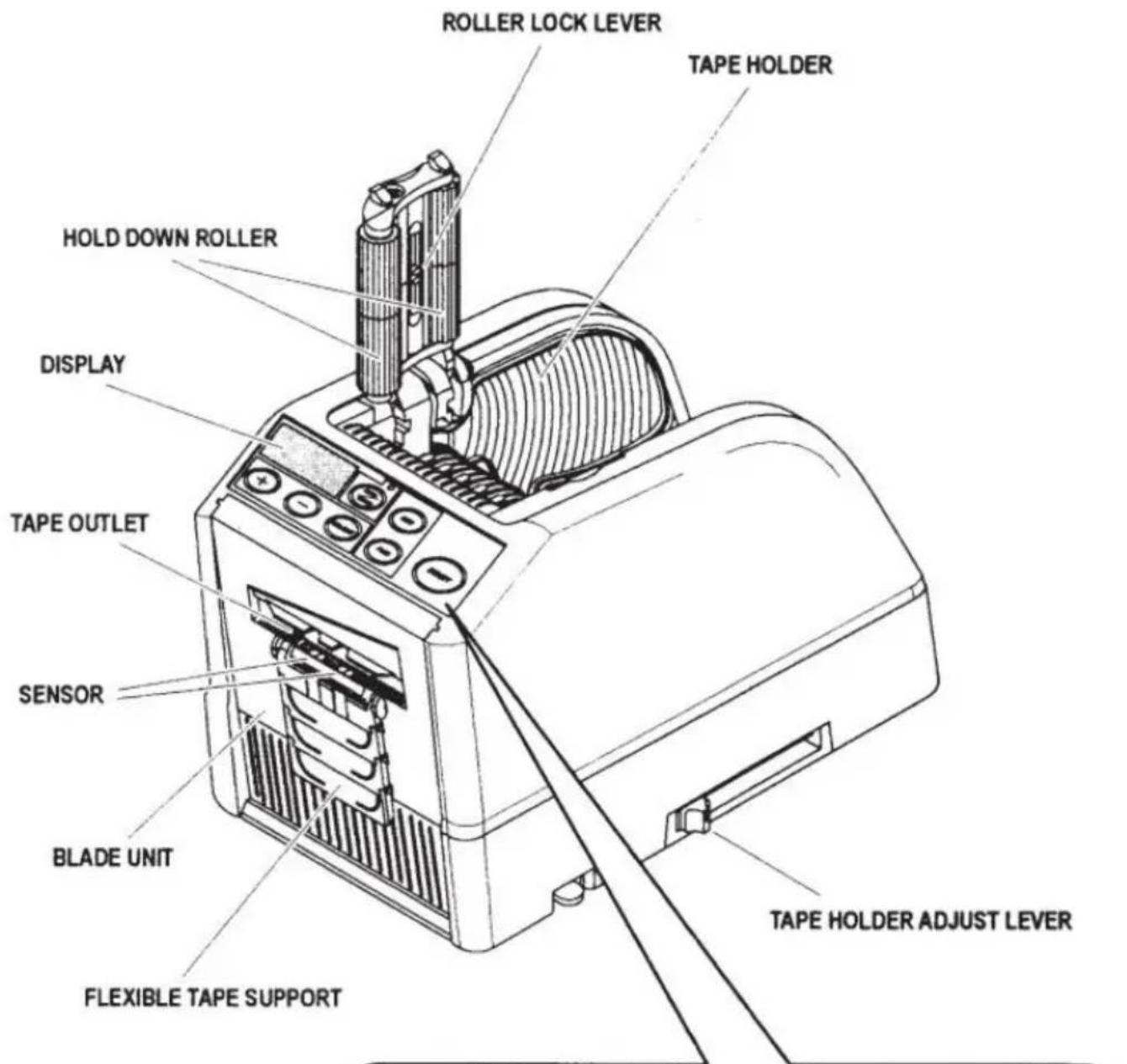

STRUCTURE DIAGRAM

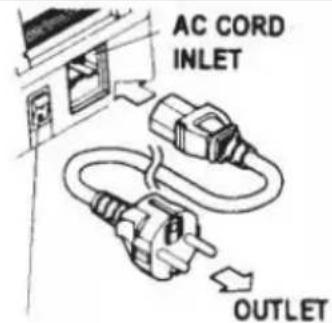

◆Stecken Sie das AC-KABEL in den AC-KABEL-EINGANG
◆Stellen Sie sicher, dass der Netzschalter ausgeschaltet ist schließen Sie ihn dann an eine geeignete Steckdose a geerdete Wechselstromsteckdose.

◆ Schalten Sie den Netzschalter ein.

Wenn der POWER- SCHALTER eingeschaltet wird, ertönt ein Summer .

Zu diesem Zeitpunkt ist der Modus auf MANUAL eingestellt

◆Drücken Sie die Taste zum Freigeben der Niederhalterolle

◆Legen Sie eine Rolle Klebeband in die Maschine

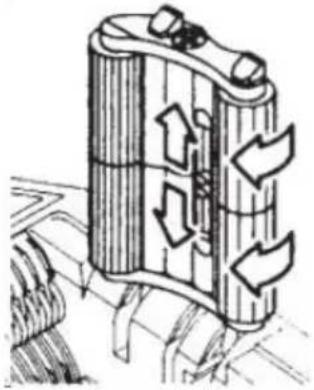

◆Halten Sie das Band fest, indem Sie die BANDHALTER v Stellen Sie die BANDHALTER auf die richtige Breite ein, so Sie den BANDHALTER-EINSTELLHEBEL von der Vorderseite Rückseite der Maschine und schließen Sie ihn dann.

Die BANDHALTER sollten die Rolle leicht in der Mitte des Hohlraums halten der Maschine

Dies ist sehr wichtig, da es das Band in der Mitte hält. Das Band läuft über den SENSOR vor der BLADE UNIT. Um eine größere Klebebandrolle zu tragen, ziehen Sie den UNTEREN HALTER heraus

◆Legen Sie das Band auf die Bandvorschubrolle
◆Drücken Sie die VORWÄRTS-TASTE, bis das Band aus d TAPE OUTLET herauskommt!

Wenn Sie ein stark klebendes Klebeband verwenden, ziehen ein wenig Klebeband heraus Positionierung im TAPE INLET. Drücken Sie die VORWÄRTS-TASTE einige Sekunden lang ununterbrochen und helfen Sie dabei, das Band im BANDEINLAUF zu positionieren.

◆Nachdem das Band eingelegt und die BANDHALTER einge sind, schließen Sie die ROLLENEINHEIT HALTEN.

◆Drücken Sie die START-TASTE.

Entfernen Sie das erste Stück Klebeband und entsorgen Sie◆Wenn Sie die Klebebandrolle aus der Maschine nehmen, :Sie am Klebeband zurück und drücken Sie die REV-TANOTIZ:Verwenden Sie zum Entfernen des Klebebands immer eine Pinzette .Stellen Sie dies immer sicher, wenn Sie das Band einlegen Klebeseite des Klebebands zeigt immer nach unten .

Stellen Sie die Bandlänge ein◆Stellen Sie sicher, dass das DISPLAYanzeDie Schnittlänge wird immer in einigen Alphabeten wie A,b,C,d,E,F angegeben◆Stellen Sie die Schnittlänge ein.Stellen Sie die benötigte Länge mit der +/- TASTE ein.Die Schnittlänge ist zwischen 5 mm und 999 mm einstellMit der AUSWAHLTASTE können Sie sechs verschiedene Längen einstellen .Durch kurzes Drücken der +/- TASTE ändert sich die Lär mm.Und wenn Sie die Taste +/- länger drücken, wird der Schnellvorlauf angezeigt .VorsichtDie tatsächliche Länge weicht je nach Typ von der angez Länge ab des Bandes und seines Zustands.Beim Schneiden kurzer Bandlängen kann es sein, dass di nicht gleichmäßig abgeschnitten wird oder es ist ein Bandstau aufgetreten.Führen Sie mehrere Testschnitte durch, um sicherzustellen das Gerät ordnungsgemäß funktioniert.

INDICATE CUTTING LENGTH THE CUTTING LENGTH

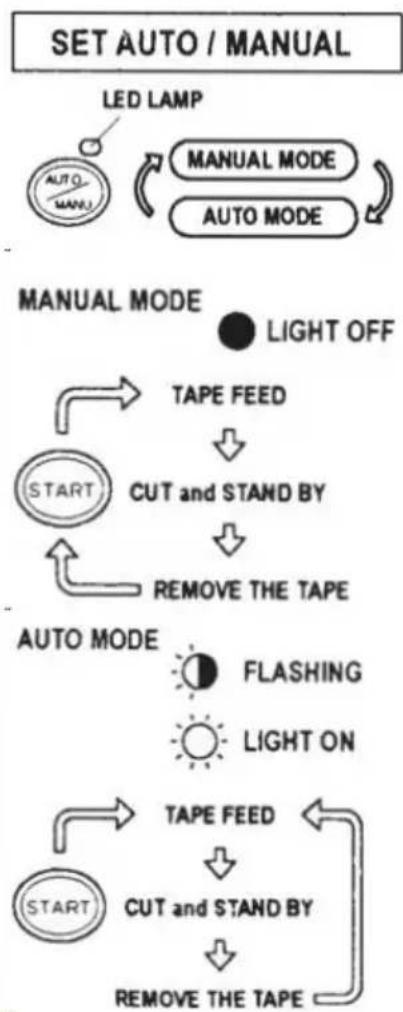

Modus-Einstellung

1. Manueller Modus

◆Stellen Sie sicher, dass die blaue LED-LAMPE aus ist.

Wenn die LED-LAMPE blinkt oder eingeschaltet ist, drücke AUTO/MANUAL MODE und schalten Sie die LED-LAMPE au

◆Drücken Sie einmal die START-TASTE, die Maschine führt Stück Klebeband ein Schneiden Sie es dann entsprech der eingestellten Länge aus.

◆Um ein weiteres Stück zu schneiden, drücken Sie erneut START-TASTE.

2. Auto-Modus

◆Stellen Sie sicher, dass die LED-LAMPE blinkt.

Wenn die Lichter der LED- Lampe ausgeschaltet sind, o Sie die AUTO/MANUELL-TASTE und lassen Sie die LED-LAI blinken.

◆Drücken Sie einmal die START-TASTE, die Maschine führt Stück Klebeband ein Schneiden Sie es dann entsprech der eingestellten Länge aus.

Wenn dieses Stück Klebeband entfernt wird, führt die Mas ein weiteres Stück ein Stück und schneide es dann aus.

Sobald das Stück fertig ist, führt die Maschine ein neues Klebeband ein und schneidet es ab Klebeband wird entfernt

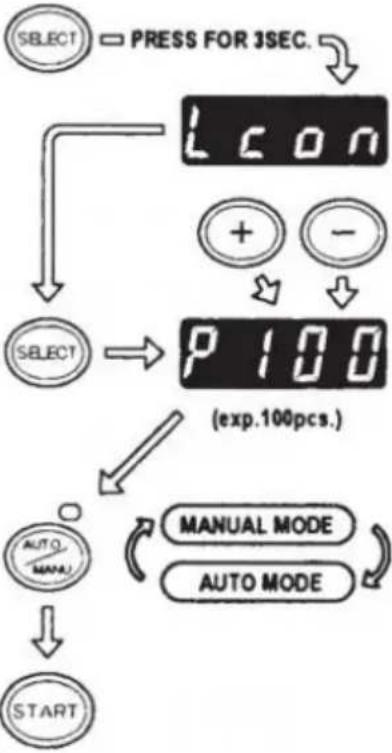

P-Modus (Preset-Modus)

Die Maschine ist programmierbar. Abhängig von der von Ihn gewählten Stückzahl wird ein Signal angezeigt und schon funktioniert alles ausschneiden. (Maximal 999 Stück.)

Wenn das Programm beendet ist, ertönt ein Summer.

Sie können den Modus entweder MANUAL oder AUTO verw

◆Drücken Sie die AUSWAHLTASTE, um die gewünschte Lä auszuwählen.

◆Drücken Sie die AUSWAHLTASTE drei Sekunden lang, da „Lcon“ angezeigt.

◆Drücken Sie die AUSWAHLTASTE erneut, dann wird

INDICATE CUTTING LENGTH

SELECT A ~ F → (exp. A-100mm) R 100

„p“ angezeigt.◆Benutzen Sie die +/- TASTE und stellen Sie die benötigte ein .◆Wählen Sie AUTO oder MANUELL, indem Sie die AUTO/MANUELL-TASTE VERWENDEN.◆Wenn Sie die START-TASTE drücken, führt die Maschine Einzug und die Abschaltung durch ein Stück Klebeband TestenUm die Maschine im MANUELLEN MODUS zu betreiben, drücken Sie die STARTTASTE und führen Sie ein Stück Kle ein, nachdem Sie es herausgenommen haben .Um die Maschine im AUTO-MODUS zu betreiben, führt di Maschine a ein Stück Klebeband automatisch.◆Das Signal zeigt die Zahlen rückwärts an, wenn ein weite Stück Band eingezogen wird◆Wenn das DISPLAY „0“ anzeigt, ertönt der Summer .Das DISPLAY zeigt die Anzahl der voreingestellten Stücke Bitte warten Sie, bis der Summer verstummt.Wenn Sie das Band herausnehmen, bevor der Summer st blinkt die LED - LAMPE Daher müssen Sie den START-SC erneut drücken.◆Wenn Sie versuchen, den Modus (AUTO/MANUELL) zu än während die Maschine in Betrieb ist Drücken Sie einfa AUTO/MANUELL-TASTE.

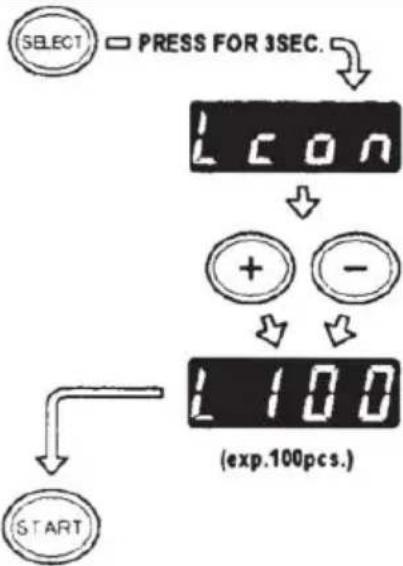

L-Modus (Loop-Modus)Sie können die Anzahl der auszuschneidenden Stücke voreinstellen. (Maximal 999 Stück) Die Maschine schneidet d Stücke entsprechend der von Ihnen ausgewählten Menge aus Werde stoppen .◆Drücken Sie die AUSWAHLTASTE und legen Sie die Läng Bandes fest◆Halten Sie die AUSWAHLTASTE gedrückt, sodass auf dem DISPLAY „Lcon“ angezeigt wird .◆Stellen Sie die Anzahl der auszuschneidenden Teile mit dTASTE ein◆Wenn Sie die START-TASTE drücken, zeigt DISPLAY ein an , das angezeigt wird Zahlen rückwärts und kontinuie schneiden.Wenn das DISPLAY „0“ anzeigt, ertönt der Summer Masc steht still.Um die Maschine während des Betriebs im L-MODUS anzuhalten, drücken Sie die STARTTASTE.	INDICATE CUTTING LENGTH
So verwalten Sie ein Lockenband◆Drücken Sie die HALTERROLLEN-ENTRIEGELUNGSTASTE, um die HALTERROLLENEINHEIT zu öffnen◆Ziehen Sie den ROLLENVERRIEGELUNGSHEBEL heraus, damit sich die Walze nicht dreht.◆Schließen Sie die NiederhalterolleneinheitBei arretierten Rollen kann es aufgrund der Spannung zu Längenschwankungen kommen .Schneiden Sie mehrere Teststücke ab, um die Länge bei anzupassen.
Verwenden Sie schmales Klebeband/verwenden Sie zwei Rollen gleichzeitigWenn das Band weniger als 15 mm breit ist oder Sie zwe gleichzeitig spenden möchten, verwenden Sie den SEPARATO Schneiden Sie weniger als 10 mm Klebeband ab und setze FÜHRUNGSPLATTE auf den SEPARATOR◆Entfernen Sie den SEPARATOR von der Unterseite des Gehäuses◆Öffnen Sie die Niederhalterolleneinheit◆Setzen Sie den SEPARATOR in das Gehäuse ein, indem in den Boden des Hohlraums einführen◆Wenn Sie das Band weniger als 10 mm abschneiden, se die FÜHRUNGSPLATTE auf den Trenner.◆Platzieren Sie eine Bandrolle auf beiden Seiten, indem Sie

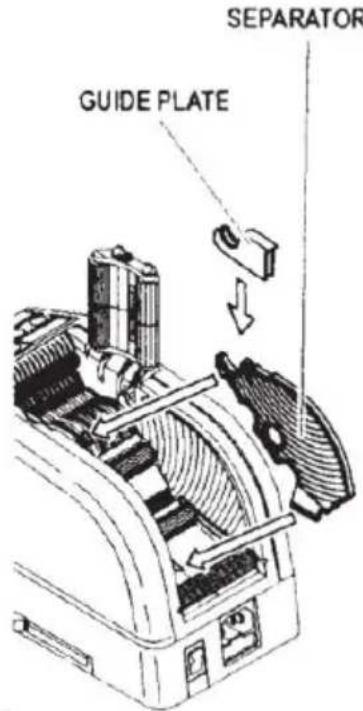

SEPARATOR zum Einlegen des Bandes einsetzen◆Um das Band durch Einstellen der BANDHALTER zu halte es nicht erforderlich, den SEPARATOR aus seiner Posi drückenBeim gleichzeitigen Abspenden von zwei Klebebandrollen is Zuführung unbedingt erforderlich beide seiner Länge s gleich◆Entfernen Sie das erste Stück Klebeband◆Wenn das zweite Stück Klebeband entfernt wird, werden a beide Seiten des Klebebands ausgegeben.
Andere FunktionenFLEXIBLES BAND UNTERSTÜTZUNGWenn Sie das Band durchschneiden Verlängern oder schneid nicht klebendes Klebeband/Folie, verwenden Sie FLEXIBLE BANDUNTERSTÜTZUNG um das Band zu vermeiden runterfa --
StandhilfeBasierend auf dem Bandmaterial oder Werkstückzweck , Verwendung Verwenden Sie den ASSIST STAND , um das Maschinengehäuse zu bewegen in Richtung einer niedrigeren Ebene.

Ersetzen Sie die Klingeneinheit

Nur die Klinge kann nicht ersetzt werden.

Es muss sich bei der gesamten Blade-Einheit ändern.

Schalten Sie den Netzschalter aus.

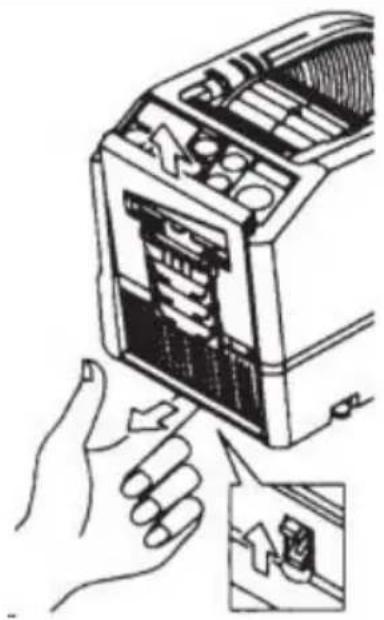

Entfernen Sie die KLINGENEINHEIT, indem Sie den

8-SCHNEIDER-ENTRIEGELUNGSHEBEL lösen

Installieren Sie die neue KLINGENEINHEIT im Gehäuse.

Drücken Sie das Gehäuse fest nach unten, bis es einrastet

Stellen Sie sicher, dass das Untermesser richtig positionier

drehen Sie die BLADEUNIT um und werfen Sie einen Blick

Unterkante des Untermessers.

Berühren Sie beim Reinigen oder Austauschen de

KLINGENEINHEIT nicht die scharfe Kante der Klinge.

Reinigen Sie die Klingeneinheit

Beim Schneiden von Bändern mit starkem Klebstoff bleiben Rückstände nach und nach auf der Klinge zurück.

Zur Reinigung muss die KLINGENEINHEIT abgenommen werden

◆ Schalten Sie den Netzschalter aus.
◆Entfernen Sie die KLINGENEINHEIT, indem Sie den ENTRIEGELUNGSHEBEL DER KLINGENEINHEIT loslassen.

LOWER BLADE GUIDE

◆Geben Sie etwas Alkohol auf ein sauberes, trockenes Tuc entfernen Sie die Rückstände mit einem Tupfer
◆Tauschen Sie die KLINGENEINHEIT aus.

Schmieren Sie die Klinge

Schmieren Sie die Klinge, um zu verhindern, dass Rück an der Klinge haften bleiben.

◆ Schalten Sie den Netzschalter aus
◆Entfernen Sie die KLINGENEINHEIT vom Gehäuse.

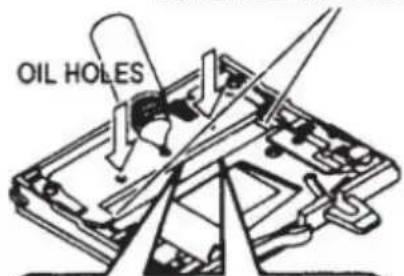

◆Suchen Sie drei Öllöcher auf der Rückseite des Obermes
◆Tropfen Sie einen Tropfen KLINGENÖL in jedes Loch.
◆Schmieren Sie auch die UNTERE MESSERFÜHRUNG.
◆Nicht immer wieder schmieren.
◆Wischen Sie das überschüssige Öl mit einem Baumwolltuo
◆Setzen Sie die KLINGENEINHEIT wieder in das Gehäuse
◆Schalten Sie den Netzschalter ein.

Führen Sie mehrere Probeschnitte durch, um sicherzustelle dass das Band nicht vom Band herunterfällt AUSLAUF.

Reinigen Sie die Sensoren

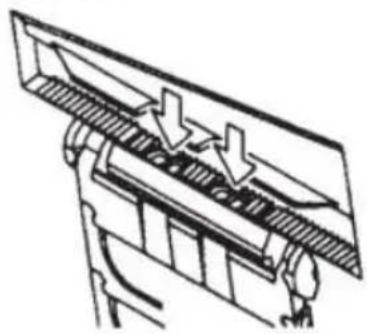

Unter dem BANDAUSLASS befinden sich zwei Paar SENSO Wenn die Öffnung durch Klebebandreste oder Schmutz bede werden die SENSOREN dies tun Das Vorhandensein von B wird nicht erkannt.

Halten Sie die Umgebung der SENSOREN stets sauber. Um den SENSOR zu schützen, reinigen Sie die Öffnungen dem Entfernen der KLINGENEINHEIT sorgfältig.

Reinigen Sie den Körper

Geben Sie zur Reinigung des Gehäuses ein neutrales Reinigungsmittel auf ein feuchtes Tuch. Verwenden Sie zur Reinigen der Kunststoffteile keinen Alkohol oder Lösungsmitte

BE CAREFUL TO HANDLE THE SENSORS

Der Summer ertönt, dann blinkt eine Meldung und wird au DISPLAY angezeigt.

E-02 Klinge ist nicht in der richtigen Position

Ein Signal zeigt an, dass das Messer nicht richtig installiert die Maschine aufgrund der Dicke oder Härte des Bandes st

◆ Schalten Sie den Netzschalter aus .
◆Entfernen Sie die KLINGENEINHEIT, indem Sie den KLINGENEINHEIT-ENTRIEGELUNGSHEBEL lösen und dann die Baugruppe aus dem Gehäuse heben.

◆ Schalten Sie den Netzschalter ein.

◆Drücken Sie die VORWÄRTS-TASTE und führen Sie das einmal ein. Schneiden Sie das Band zwischen dem TAPEOUTLET und der KLINGENEINHEIT mit einer Schab.

◆Drücken Sie die REV-TASTE, um das Band zu entfernen
◆Reinigen Sie die KLINGENEINHEIT und schmieren Sie die UNTERE KLINGENFÜHRUNG.
Überprüfen Sie die Position des unteren Messers und taus Sie die KLINGENEINHEIT aus.

E-03 Motor ist gestoppt

Zeigt an, dass der Motor wegen Überlastung gestoppt wurde

◆Drücken Sie die START-TASTE, um die Fehlermeldung zu löschen.
◆Drücken Sie die REV-TASTE, um das Band zu entfernen.
◆Schalten Sie den Netzschalter aus .
Überprüfen Sie die KLINGENEINHEIT und den BANDAUSL sorgfältig.
◆Entfernen Sie überschüssiges Klebeband oder klebrige Rückstände mit einer PINZETTE

POWER SWITCH IS OFF

REMOVE BLADE UNIT

POWER SWITCH IS ON

CLEAR THE ERROR

FEED THE TAPE

REMOVE THE TAPE

CLEAR THE BLADE

SET THE TAPE

CLEAR THE ERROR

REMOVE THE TAPE

SET THE TAPE

Berühren Sie die Klinge nicht, wenn Sie einen Fehler beheben, während der POWER-SCHALTER eingeschaltet ist.

	Netzschalter aus und verwenden Sie die Maschine nicht mehr.Wenn die Maschine nach Behebung des Fehlers nicht normal funktionieren kannEs scheint, dass ohne Fehlermeldungen nichts falsch ist .
	Verwenden Sie das Band nicht, wenn statische Elektrizität über 1000 V erzeugtDies kann zu einem Ausfall der Maschine führen.

TROUBLESHOOTING

Problem	Mögliche Ursache	Mögliche Lösung
Der POWER SMTCH ist eingeschaltet, abe die Maschine kann nicht laufen.	Das Netzkabel ist gelöstDie SICHERUNG ist durchgebrannt.	Überprüfen Sie dann das AC-KABEL StecSie den Stecker fest in die Steckdose .Tauschen Sie die SICHERUNG aus .Benutzen Sie die Maschine jedoch sofort nicht mehr Die SICHERUNG ist nach der Austausch erneut durchgebrannt .
Nach dem Entfernen eines Stücks Band, das nächste Stück wird nicht unter AUT zugeführt Modus.	Der Modus ist auf MANUAL eingestellt.Einige Trümmer bedecker das SENSOREN .Das Band kann nicht durchgehen SENSORENDas Band hat extrem wenig Gewicht Reflexionsgrad.	Stellen Sie den Modus auf AUTO ein .Entfernen Sie die Rückstände.Verwenden Sie SEPARATOR, um das Ba weniger zu verengen 15mm .Bringen Sie keine starken Leuchtmittel in Nähe des Geräts SENSOREN .Einige Bandtypen können unter AUTO möglicherweise nicht verwendet werden Modus.
Die KLINGE kann sich nicht bewegen glatt.	Die KLINGENEINHEIT ist nicht ordnungsgemäß Position.	Überprüfen Sie die KLINGENEINHEIT und drücken Sie sie nach unten Gehäuse fest
Die Länge des Bandes beträgt von der eingestellten Länge abweichen .	Der Kleber des Klebebandes ist zu stark.Die Elastizität des Klebebandes ist zu stark.	Korrigieren Sie die Einstellung, nachdem mehrere Probestücke geschnitten haben
Das Band wellt sich übermäßig.	Die Maschine ist nicht geerdet. Die ROLLENVERRIEGELUNGist deaktiviert	Überprüfen Sie die Erdung des Kabels.Aktivieren Sie die ROLLENVERRIEGELUNG um Spannung auszuüben.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richt 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist da hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteil diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Prodürfen nicht über den normalen Hausmüll entsorgt werden, sondern an einer Sammelstelle für das Recycling von Elektro- und Elektronik abgegeben werden.

Wenn die Maschine immer noch nicht ordnungsgemäß funktioniert, verwenden Sie nicht mehr umgehend reparieren lassen und den Händler kontaktieren, um eine

Reparaturgenehmigung zu erhalten.

Garantie

Wir garantieren dem Erstkäufer des Produkts, dass es für die Dauer des Originalprodukts frei vor Material- oder Verarbeitungsfehlern ist Der Käufer ist Eigentümer des Produkts, wenn es normal getragen und ordnungsgemäß ist Verwendung.

Ersatzteile wie Schneidmesser und Rollen sind nicht abgedeckt unterliegen der Garantiezeit, da s „Verschleißteile“ gelten. Diese Garantie gilt nur, wenn das Produkt:

Wurde beim Einbau nicht beschädigt.

Wurde gemäß den Produktspezifikationen, Anweisungen und etwaigen Anweisungen des techniscl Supports betrieben.

Wurde nicht durch Tempern, Benutzerfehler, Unfall, Katastrophe, Missbrauch, unsachgemäße Verwendung, Stromversorgung, Stromanwendung, Umbau, Reparatur, Modifizierung, Reparatur oder Austausch durch jemanden verändert oder beschädigt anders als das Originalprodukt.
