INSTRUKCJA OBSŁUGI 8840E Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

MAGNETYCZNY WIERTARKA

MODEL:8840E

Symbole użyte w tej instrukcji mają na celu zwrócenie uwagi na możliwe ryzyko. Pros dokładne zapoznanie się z poniższymi znakami bezpieczeństwa i instrukcjami. Samo ostrzeżenie nie zapobiega zagrożeniom i nie może zastąpić właściwych metod zapobiegania wypadkom.

Ten symbol, umieszczony przed uwagą dotyczącą bezpieczeństwa, oznacza rodzaj środki ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może prowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy zawsze przestrzegać zaleceń przedstawionych poniżej.

OSTRZEŻENIE – Aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

Przed wykonaniem jakichkolwiek czynności należy zapoznać się z odpowiednią sekcją niniejszej instrukcji obsługi.

OSTRZEŻENIE : Podczas korzystania z tego produktu należy nosić okulary ochronne, maski przeciwpyłowe i rękawiczki .

Ten produkt podlega przepisom europejskiej dyrektywy 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbióń

śmieci na terenie Unii Europejskiej. Ten symbol dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi ale należy go zabra do punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować

szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie

odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

SAFETY WARNINGS

OSTRZEŻENIE : Przeczytaj wszystkie ostrzeżenia dotyczące

bezpieczeństwa, instrukcje, ilustracje i specyfikacje dołączone do tego elektronarzędzia. Niezastosowanie się do wszystkich instrukcji wymienionych poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

Ogólne ostrzeżenia dotyczące bezpieczeństwa elektronarzędzi —

bezpieczeństwo w miejscu pracy

a) Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Zagracone lub cie obszary sprzyjają wypadkom.
b) Nie używaj elektronarzędzi w atmosferze zagrożonej wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.
c) Trzymaj dzieci i osoby postronne z daleka podczas obsługi elektronarzędzia Rozproszenie uwagi może spowodować utratę kontroli.

d) Przed przystąpieniem do pracy przy zawiązywaniu mankietów kobiety muszą nosić dobry damski kapelusz, długie włosy ukryte w kapeluszu, surowo zabran się noszenia rękawiczek. Po zakończeniu budowy, przed wyjściem należy wyłączyć wyłącznik.

Ogólne ostrzeżenia dotyczące bezpieczeństwa elektronarzędzi —

bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób. Nie używaj żadnych przejściówek z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i pasujące gniazdka zmniejszą ryzyko porażenia prądem.

b) Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejnik kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jes uziemione.

c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Dostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem.

d) Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

e) Podczas używania elektronarzędzia na zewnątrz należy używać przedłużacza odpowiedniego do użytku na zewnątrz. Użycie przewodu przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia pradem.

f) Jeżeli nie da się uniknąć używania elektronarzędzia w wilgotnym miejscu, należy zastosować zasilacz chroniony przed zwarciem doziemnym (GFCI). Stosowanie GFCI zmniejsza ryzyko porażenia prądem.

Ogólne ostrzeżenia dotyczące bezpieczeństwa elektronarzędzi —

bezpieczeństwo osobiste

a) Zachowaj czujność, uważaj, co robisz i kieruj się zdrowym rozsądkiem pod obsługi elektronarzędzia. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub

pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsług elektronarzędzia może skutkować poważnymi obrażeniami ciała.

b) Stosować środki ochrony osobistej. Zawsze noś ochronę oczu. Sprzęt ochronny, taki jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub ochronniki słuchu, stosowane w odpowiednich warunkach, zmniejszą obrażenia ciała.

c) Zapobiegaj niezamierzonemu uruchomieniu. Przed podłączeniem narzędzia do źródła zasilania i/lub akumulatora, podniesieniem lub przenoszeniem narzędzia upewnij się, że przełącznik znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzi z palcem na włączniku lub podłączanie elektronarzędzi do zasilania, które mają włączony włącznik, grozi wypadkiem.

d) Przed włączeniem elektronarzędzia usuń wszelkie klucze regulacyjne lub klucze. Klucz lub klucz pozostawiony na obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Nie przesadzaj. Przez cały czas utrzymuj właściwą postawę i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Trzymaj włosy ubranie z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

g) Jeżeli przewidziano urządzenia do podłączenia urządzeń do odsysania i zbierania pyłu, należy upewnić się, że są one podłączone i prawidłowo używa Stosowanie odpylania może zmniejszyć zagrożenia związane z pyłem.

h) Nie pozwól, aby znajomość nabyta podczas częstego używania narzędzi popadła w samozadowolenie i zignorowała zasady bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy

I) Ten produkt nie jest zabawką. Trzymaj go poza zasięgiem dzieci.

J) Używaj wyłącznie sprzętu ochronnego zatwierdzonego przez odpowiednią instytucję normalizacyjną. Niezatwierdzony sprzęt ochronny może nie zapewniać odpowiedniej ochrony. Ochrona oczu musi posiadać atest ANSI, a ochrona dró oddechowych musi być zatwierdzona przez NIOSH w zakresie określonych zagrożeń w miejscu pracy.

K) Nie odkładaj narzędzia, dopóki się nie zatrzyma. Ruchome części mogą chwycić powierzchnię i wyrwać narzędzie spod kontroli.

L) Podczas korzystania z ręcznego elektronarzędzia należy mocno chwycić narzędzie obiema rękami, aby wytrzymać moment rozruchowy.

M) Nie pozostawiaj narzędzia bez nadzoru, gdy podłączony jest akumulator. Przed opuszczeniem urządzenia wyłącz narzędzie i wyjmij akumulator.

N) Osoby z rozrusznikami serca powinny przed użyciem skonsultować się ze swoim lekarzem. Pola elektromagnetyczne w pobliżu rozrusznika serca mogą powodować zakłócenia lub awarię rozrusznika.

O) Ostrzeżenia, środki ostrożności i instrukcje omówione w niniejszej instrukcji obsługi nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynni których nie można wbudować w ten produkt, ale które muszą być zapewnione przez operatora

Używanie i konserwacja elektronarzędzi

a) Nie używaj elektronarzędzia na siłę. Użyj odpowiedniego elektronarzędzia do swojego zastosowania. Właściwe elektronarzędzie wykona pracę lepiej i bezpieczniej, przy prędkości, do której zostało zaprojektowane.

b) Nie używaj elektronarzędzia, jeśli włącznik nie włącza go ani nie wyłącza. Każde elektronarzędzie, którego nie można sterować za pomocą wyłącznika, je niebezpieczne i należy je naprawić.

c) Odłącz wtyczkę od źródła zasilania i/lub wyjmij akumulator, jeśli można go odłączyć, z elektronarzędzia przed dokonaniem jakichkolwiek regulacji, wymianą akcesoriów lub przechowywaniem elektronarzędzia. Takie zapobiegawcze środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie pozwalać na jego obsługę osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Konserwacja elektronarzędzi i akcesoriów. Sprawdź, czy nie występuje niewspółosiowość lub zakleszczenie ruchomych części, pęknięcia części i inne warunki, które mogą mieć wpływ na działanie elektronarzędzia. Jeżeli jest uszkodzone, przed użyciem oddaj elektronarzędzie do naprawy. Wiele wypadków jest powodowanych przez żle konserwowane elektronarzędzia.

f) Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze.

g) Używaj elektronarzędzia, akcesoriów, końcówek narzędziowych itp. zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i pracę, która ma być wykonana. Użycie elektronarzędzia do prac innych niż zamierzone może spowodować niebezpieczną sytuację.

h) Uchwyty i powierzchnie chwytne powinny być suche, czyste i wolne od ok smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

i) Przed użyciem proszę sprawdzić liczbę woltów napięcia. Napięcie robocze n przekracza ±5%. Jeśli będzie więcej, spowoduje to spalenie silnika i wypadki związane z wyciekiem.

j) Podczas budowy należy zwrócić uwagę, aby woda nie dostała się do silnik nie zablokowała otworu wentylacyjnego, aby nie zmniejszyć wydajności odprowadzania ciepła przez silnik i nie spowodować jego spalenia.

k) W konstrukcji z blachy stalowej należy zwrócić uwagę na bezpieczeństwo dolnej warstwy personelu i towaru, wiercenie belek żelaznych i kolumn, zwrócić uwagę na bezpieczeństwo konstrukcji budynku.

L) Podczas pracy w zawieszeniu pas bezpieczeństwa musi być ciasno zawiąza a wiertarka magnetyczna zamocowana, aby zapobiec nagłej awarii zasilania lub awarii zasilania spowodowanej wypadkiem.

M) Nie przecinaj przewodu zasilającego ani nie wymieniaj wtyczki samodzielnie Spowoduje to spalenie maszyny.

Praca

aq) Oddaj elektronarzędzie do naprawy wykwalifikowanemu serwisantowi, który używa wyłącznie identycznych części zamiennych. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

ar) W każdym razie należy go uruchomić w stanie bez obciążenia. Zabrania uruchamiania pod obciążeniem, aby uniknąć uszkodzenia maszyny. Podczas pracy na dużych wysokościach należy zwrócić uwagę na stabilność wiertarki magnetycznej, aby zapobiec upadkowi maszyny.

as) Upewnij się, że kabel uziemiający jest niezawodnie uziemiony.

at) Podczas przenoszenia wiertarkę magnetyczną należy podnieść, aby zapobiec uszkodzeniu podstawy magnetycznej.

au) Podczas konserwacji należy używać oryginalnych części, aby maszyna osiągnęła najlepszy stan użytkowy.

av) Zachowaj etykiety i tabliczki znamionowe na narzędziu. Zawierają one waż informacje dotyczące bezpieczeństwa. Jeśli jest nieczytelny lub go brakuje, skontaktuj się z firmą VEVOR w celu wymiany.

Bezpieczeństwo wibracyjne

To narzędzie wibruje podczas użytkowania. Powtarzające się lub długotrwałe narażenie na wibracje może spowodować tymczasowe lub trwałe obrażenia fizyczne, szczególnie dłoni, ramion i ramion. Aby zmniejszyć ryzyko obrażeń związanych z wibracjami:

A. Każdy, kto regularnie lub przez dłuższy czas używa narzędzi wibracyjnych, powinien najpierw zostać zbadany przez lekarza, a następnie poddawać się regularnym badaniom lekarskim, aby upewnić się, że używanie narzędzi wibracyjnych nie jest spowodowane ani ich nie pogłębia. Z tego narzędzia nie powinny korzystać kobiety w ciąży lub osoby z zaburzeniami krążenia krwi w dłoniach, przebytymi urazami dłoni, chorobami układu nerwowego, cukrzycą lub chorobą Raynauda. Jeżeli odczuwasz jakiekolwiek objawy związane z wibracjarr (takie jak mrowienie, drętwienie, białe lub sine palce), jak najszybciej zasięgnij porady lekarza.

B. Nie palić podczas stosowania. Nikotyna zmniejsza dopływ krwi do dłoni i palców, zwiększając ryzyko obrażeń spowodowanych wibracjami.

C. Nosić odpowiednie rękawice, aby zmniejszyć wpływ wibracji podczas użytkowania

D. Jeśli masz wybór, używaj narzędzi o najniższych wibracjach.

mi. Uwzględnij okresy wolne od wibracji w każdym dniu pracy.

F. Chwyć narzędzie tak lekko, jak to możliwe (jednocześnie zachowując nad i bezpieczną kontrolę). Pozwól narzędziu wykonać pracę.

G. Aby zredukować wibracje, należy konserwować narzędzie w sposób opisany niniejszej instrukcji. Jeżeli wystąpią jakiekolwiek nietypowe wibracje, należy natychmiast zaprzestać użytkowania.

Bezpieczeństwo uziemienia

ABY UNIKNAĆ PORAŻENIA PRĄDEM LUB ŚMIERCI Z POWODU

NIEPRAWIDŁOWEGO UZIEMIENIA: jeżeli masz wątpliwości, czy gniazdko jest prawidłowo uziemione, skonsultuj się z wykwalifikowanym elektrykiem. Nie modyfikuj wtyczki przewodu zasilającego dostarczonej wraz z ładowarką. Nie używaj ładowarki, jeśli przewód zasilający lub wtyczka są uszkodzone. jeśli jes uszkodzony, przed użyciem oddaj go do naprawy w warsztacie serwisowym. jeżeli wtyczka nie pasuje do gniazdka, wykwalifikowanemu elektrykowi zleć zainstalowanie odpowiedniego gniazdka.

MODEL AND PARAMETERS

Model	8840E
Wejście	AC 220-240 V ~ 50/60 Hz (EUR/A AC 120 V~ 60 Hz (USA)
Maks. Moc	1300 W
Prędkość	650 obr./min
Przyciąganie magnetyczne	10000N
Maks. Wiercenie wgłębne	Φ 35 mm (głębokość: 45 mm)
Bezpiecznik	15A
Kierunek rotacji	Do przodu

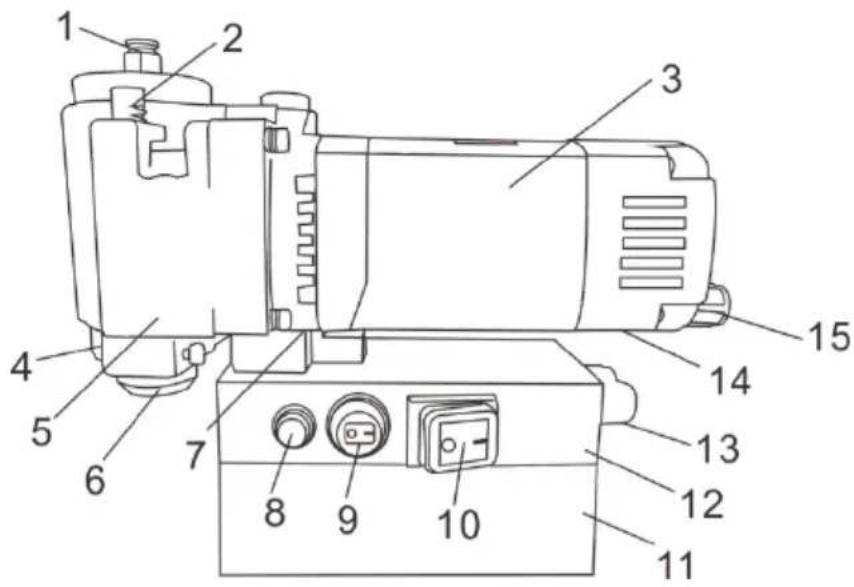

STRUCTURE DIAGRAM

1. Dysza wodna 2. Wał przekładni podnoszącej 3. Obudowa stojana
2. Prowadnica aluminiowa 5. Skrzynia biegów 6. Wał wyjściowy
3. Pokrywa środkowa 8. Bezpiecznik 9. Okrągły przycisk przełącznika
4. Przełącznik kołyskowy 11. Magnes 12. Podstawa
   13.Płaszcz kabla 14.Pokrywa tylna 15.Złączka węża

SOPERATION AND USE

1. Wiertło musi być ostre. Podczas montażu wiertła drążonego włóż igłę centralną do wiertła drążonego, zamontuj wiertło drążone na wale wyjściowym, na koniec dokręć śrubę mocującą, aby zabezpieczyć wiertło drążone.
2. Umieść wiertarkę magnetyczną w pobliżu wymaganej pozycji wiercenia, podłącz wtyczkę do prądu, ustaw wiertło w pozycji obróbki, a następnie włącz wyłącznik elektromagnesu tak, aby elektromagnes mógł zostać wchłonięty przez powierzchnię materiałów magnetycznych takich jak stal . (grubość płyty większa niż 15 mm)

(Zwróć uwagę na wybór odpowiednich materiałów adsorpcyjnych i upewnij się, na powierzchni adsorpcyjnej nie ma żadnych zanieczyszczeń, sprawdź, czy siła magnetyczna jest normalna).

1. Podczas pracy z boku lub na górze maszynę należy zapiąć pasem bezpieczeństwa.
2. Włóż jeden koniec pasa bezpieczeństwa w otwór uchwytu ramy, przymocu drugi koniec do mocnej ramy, a następnie zapnij zatrzaski.

(Spróbuj pociągnąć ręką, nie powinna być luźna i przemieszczona . )

1. Włącz wyłącznik zasilania, aby sprawdzić, czy wiertło bije i czy dźwięk jest stabilny. Jeśli wszystko jest w porządku, najpierw otwórz zawór wody, aby pły tnący zawarty w oleju mógł wypłynąć, a następnie przekręć korbkę w celu podawania.

( Uwaga: Nie otwieraj zaworu wody podczas pracy w pozycji bocznej i górne
6. Początkowo karmienie powinno być powolne. W przypadku przeciążenia nie należy wywierać zbyt dużego wysiłku.
7. Jeżeli silnik nagle się zatrzyma lub zablokuje z powodu usterki, należy natychmiast wyłączyć przełącznik sterowania siewnikiem (Uwaga: nie wyłączaj wyłącznika elektromagnesu). Po ciągłym użytkowaniu przez 2-3 godziny należy odpocząć, aby zapobiec spaleniu gniazda elektromagnetycznego na skutek przegrzania.
8. Gdy szczotka węglowa się zużyje, należy ją w odpowiednim czasie wymiło (oba należy wymieniać jednocześnie).

TROUBLE SHOOTING INSTRUCTION

Problem	Powód	Rozwiązanie
Uchwyt magnetyczny nie ma funkcji ssania.	Słaby styk przełącznika	Napraw przełącznik .
	Zasilanie jest wyłączone	Naprawa zasilacza .
	Bezpiecznik jest	Wymień bezpiecznik
	Zwarcie lub przepalenie elektromagnesu .	Napraw lub wymień podstawę magnetyczną
	Nie jest adsorbowany n częściach stalowych .	Zmienić lub zagęścić powierzchnię adsorpcyjną (grubość > 15 mm) .
Urządzenie nie będzie	Słaby styk przełącznikaLuźna wtyczka .	Napraw przełącznik .Podłączenie zasilania .
	Szczotka nie styka się komutatorem .	Wymień szczotkę .
Ssanie gniazda magnetycznego jest słabe .	Adsorbowany przedmiot obrabiany jest zbyt cienki .	Zmienić lub zagęścić powierzchnię adsorpcyjną (grubość >
	Mała powierzchnia adsorbowalna .	Zmienić powierzchnię adsorpcyjną lub tymczasowo zespawać
W otworach wierconych pojawiają się otwory eliptyczne .	Wibracje spowodowały poluzowanie się	Dokręcić element mocujący po
	Wiertło tnie tylko z jedr	Kawałek do ponownego
	Na powierzchni adsorpcyjnej znajdują się	Usuń bałagan .

MAINTENANCE AND STORAGE

UWAGA: Przed konserwacją należy wyjąć wtyczkę.

1. Po każdym użyciu wyczyść spód wiertła z gniazdem magnetycznym i przechowuj je w prawidłowy sposób.
2. Proszę posmarować ścieżkę w odpowiednim czasie, gdy slajd nie jest gła
3. Należy regularnie sprawdzać elektryczne urządzenie zabezpieczające .
4. Czy uziemienie jest niezawodne .
5. Prosimy o zameldowanie się w porze deszczowej.
