INSTRUKCJA OBSŁUGI ZT-45H Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

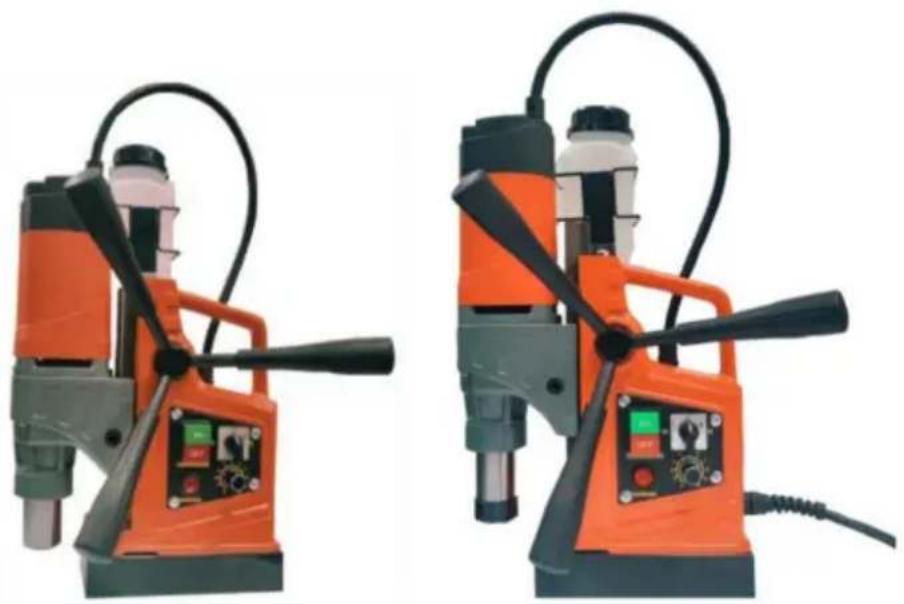

WIERTARKA Z PODSTAWĄ MAGNETYCZNA

Modele: ZT-40H/ZT-45H/MD-50/MDP-50

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WIERTARKA Z PODSTAWĄ MAGNETYCZNA

INSTRUKCJA OBSŁUGI

MODEL: ZT-40H/ZT-45H/MD-50/MDP-50

UWAGA: Przyciski na panelu sterowania niektórych modeli maszyn mogą się różnić. Aby uzyskać szczegółowe informacje, zapoznaj się z rzeczywistym produktem.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

! HC

OPIS SYMBOLI

Symbole użyte w niniejszej instrukcji mają na celu ostrzeżenie o możliwych zagrożeniach. Prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. przeczytaj poniższe znaki bezpieczeństwa i instrukcje. Same ostrzeżenia nie zapobiegają ryzyka i nie mogą zastąpić właściwych metod unikania wypadków.

Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, wskazuje na rodzaj środka ostrożności, ostrzeżenia lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, prosimy zawsze stosować się do poniższych zaleceń.

OSTRZEŻENIE – Aby zmniejszyć ryzyko obrażeń, użytkownicy muszą przeczytać instrukcję instrukcję uważnie.

Przed przystąpieniem do jakichkolwiek czynności należy zapoznać się z odpowiednią sekcją niniejszej instrukcji obsługi.

OSTRZEŻENIE: Podczas korzystania z urządzenia należy nosić okulary ochronne, maskę przeciwpyłową i rękawice. ten produkt.

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE.

symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że produkt wymaga selektywna zbiórka odpadów w Unii Europejskiej. Ten symbol dotyczy

produkt i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie wolno wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

następujące dwa warunki: (1) Urządzenie to nie może powodować szkodliwych zakłóceń oraz

(2) Urządzenie to musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

może powodować niepożądane działanie.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i

specyfikacje dostarczone z tym elektronarzędziem. Nieprzestrzeganie wszystkich instrukcji wymienionych

Nieprzestrzeganie poniższych zaleceń może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

Ogólne ostrzeżenia dotyczące bezpieczeństwa narzędzi elektrycznych — Bezpieczeństwo w miejscu pracy

a) Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone lub ciemne obszary sprzyjają wypadkom. b) Nie używaj elektronarzędzi w atmosferach wybuchowych, np. w obecności

łatwopalnych cieczy, gazów lub pytów. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub opary.

c) Trzymaj dzieci i osoby postronne z dala od siebie podczas obsługi elektronarzędzia. Rozproszenia może spowodować utratę kontroli. d)

Przed pracą, aby zawiązać mankiety, kobiety muszą założyć dobry damski kapelusz, długie włosy ukryte w kapeluszu, surowo zabrania się noszenia rękawiczek. Podczas budowy

po zakończeniu należy wyłączyć zasilanie przed wyjściem.

Ogólne ostrzeżenia dotyczące bezpieczeństwa narzędzi elektrycznych — Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób.

nie używać żadnych adapterów wtyczek z uziemionymi elektronarzędziami. Niezmodyfikowane wtyczki a odpowiednie gniazdka zmniejszą ryzyko porażenia prądem.

b) Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli Twoje ciało

jest uziemiony. c) Nie wystawiaj

elektronarzędzi na deszcz lub wilgotne warunki. Woda dostająca się do przewodu zasilającego narzędzie zwiększa ryzyko porażenia prądem.

d) Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub odłączania.

elektronarzędzie. Trzymaj przewód z dala od ciepła, oleju, ostrych krawędzi lub ruchomych części.

Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) Podczas używania

elektronarzędzia na zewnątrz należy używać przedłużacza odpowiedniego do:

do użytku na zewnątrz. Użycie przewodu nadającego się do użytku na zewnątrz zmniejsza ryzyko porażenia prądem zaszokować.

f) Jeżeli nie można uniknąć używania elektronarzędzia w wilgotnym miejscu, należy zastosować wyłącznik różnicowoprądowy. zasilanie chronione wyłącznikiem różnicowoprądowym (GFCI). Zastosowanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenie prądem.

Ogólne ostrzeżenia dotyczące bezpieczeństwa narzędzi elektrycznych — bezpieczeństwo osobiste

a) Zachowaj czujność, zwracaj uwagę na to, co robisz, i kieruj się zdrowym rozsądkiem podczas obsługi

elektronarzędzie. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem

narkotyki, alkohol lub leki. Chwila nieuwagi podczas obsługi elektronarzędzi

może spowodować poważne obrażenia ciała. b) Używaj

osobistego sprzętu ochronnego. Zawsze noś okulary ochronne.

sprzęt taki jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask lub ochraniacz słuchu

ochrona stosowana w odpowiednich warunkach zmniejszy ryzyko obrażeń ciała. c) Zapobiegaj przypadkowemu

uruchomieniu. Upewnij się, że przełącznik jest w pozycji wyłączonej przed

podłączanie do źródła zasilania i/lub akumulatora, podnoszenie i przenoszenie narzędzia.

Przenoszenie elektronarzędzi z palcem na przełączniku lub podłączanie elektronarzędzi do prądu,

włączenie przełącznika zaprasza do wypadków.

d) Przed włączeniem elektronarzędzia należy wyjąć klucz regulacyjny lub klucz francuski.

pozostawienie klucza lub kluczyka przymocowanego do obracającej się części elektronarzędzia może spowodować

obrażenia ciała. e) Nie

wychylaj się za daleko. Zawsze utrzymuj równowagę i odpowiednie oparcie. Umożliwia to

lepsza kontrola nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Ubierz się odpowiednio. Nie noś luźnego ubrania ani biżuterii. Dbaj o włosy i

ubrania z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą być

wciągnięte w ruchome części. g)

Jeżeli przewidziane są urządzenia do podłączenia odsysania i zbierania pyłu

obiektów, upewnij się, że są one podłączone i prawidłowo używane. Korzystanie z odpylacza

może zredukować zagrożenia związane z pyłem.

h) Nie pozwól, aby znajomość zdobyta dzięki częstemu używaniu narzędzi pozwoliła Ci się

zadowolenie i ignorowanie zasad bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne

obrażenia w ułamku sekundy.

I) Ten produkt nie jest zabawką. Przechowywać w miejscu niedostępnym dla dzieci.

J) Używaj wyłącznie sprzętu bezpieczeństwa zatwierdzonego przez właściwy organ.

agencja standardów. Niezatwierdzony sprzęt bezpieczeństwa może nie zapewniać odpowiednich

ochrona. Ochrona oczu musi być zatwierdzona przez ANSI, a ochrona dróg oddechowych musi

posiadać aprobatę NIOSH dotyczącą konkretnych zagrożeń występujących w miejscu pracy.

K) Nie odkładaj narzędzia, dopóki nie zatrzyma się całkowicie. Ruchome części mogą

chwyć powierzchnię i wyciągnij narzędzie poza kontrolę.

L) Podczas używania ręcznego elektronarzędzia należy mocno trzymać narzędzie obiema rękami.

dłonie, aby przeciwstawić się momentowi obrotowemu przy rozruchu.

M) Nie pozostawiaj narzędzia bez nadzoru, gdy akumulator jest podłączony. Wyłącz

narzędzie i wyjmij akumulator przed wyjściem.

N) Osoby z rozrusznikami serca powinny przed użyciem skonsultować się ze swoim lekarzem.

Pola elektromagnetyczne w pobliżu rozrusznika serca mogą powodować

zakłócenia w działaniu rozrusznika serca lub awaria rozrusznika serca.

O) Ostrzeżenia, środki ostrożności i instrukcje omówione w niniejszej instrukcji

instrukcja nie może objąć wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Musi

operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, które

nie może być wbudowany w ten produkt, ale musi zostać dostarczony przez operatora

Użytkowanie i konserwacja elektronarzędzi

a) Nie używaj narzędzia elektrycznego na siłę. Używaj właściwego narzędzia elektrycznego do swojego zastosowania.

odpowiednie elektronarzędzie wykona pracę lepiej i bezpieczniej w tempie, w jakim zostało użyte

zaprojektowane.

b) Nie używaj elektronarzędzia, jeśli przełącznik nie włącza i nie wyłącza go. Wszelkie narzędzia elektryczne

Narzędzie, którego nie można kontrolować za pomocą przełącznika, jest niebezpieczne i należy je naprawić.

c) Odłącz wtyczkę od źródła zasilania i/lub wyjmij akumulator, jeżeli odłączany od elektronarzędzia przed dokonaniem jakichkolwiek regulacji, zmian akcesoriów lub przechowywania elektronarzędzi. Takie środki zapobiegawcze zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.

d) Przechowuj nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci i nie pozwalaj osobom trzecim nie znasz elektronarzędzia lub niniejszej instrukcji obsługi, co uniemożliwia jego obsługę.

Narzędzia elektryczne są niebezpieczne w rękach nieprzeszkolonych

użytkowników. e) Konserwuj narzędzia elektryczne i akcesoria. Sprawdź, czy nie są źle ustawione lub zakleszczone. ruchome części, pęknięcie części i wszelkie inne warunki, które mogą mieć wpływ na zasilanie działanie tooTs. W przypadku uszkodzenia, przed użyciem należy oddać elektronarzędzie do naprawy. Wiele wypadków jest spowodowanych przez źle konserwowane elektronarzędzia.

f) Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami krawędzie tnące rzadziej się zacinają i są łatwiejsze do kontrolowania. g) Używaj elektronarzędzi, akcesoriów, końcówek narzędziowych itp. zgodnie z niniejszymi instrukcje, biorąc pod uwagę warunki pracy i wykonywaną pracę wykonane. Użycie elektronarzędzia do czynności innych niż te, do których jest przeznaczone może doprowadzić do niebezpiecznej sytuacji.

h) Utrzymuj uchwyty i powierzchnie chwytne w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

i) Przed użyciem należy potwierdzić liczbę woltów napięcia. Napięcie robocze wynosi nie więcej niż ±5%. W przypadku przekroczenia tej wartości może dojść do spalenia silnika i wycieku Wypadki.

j) Podczas montażu należy zwrócić uwagę, aby do silnika lub zasłaniając otwór wentylacyjny, aby nie zmniejszyć wydajności odprowadzania ciepła silnika i spowodować jego spalenie.

k) W przypadku konstrukcji z płyt stalowych należy zwrócić uwagę na bezpieczeństwo dolnej części warstwa personelu i towarów, wiercenie belek i kolumn żelaznych, zwrócić uwagę na bezpieczeństwo konstrukcji budynku.

L) Podczas pracy zawieszenia pas bezpieczeństwa musi być ściśle zapięty, a magnes wiertło zamocowane w celu zapobiegania nagłym przerwom w dostawie prądu lub przerwom w dostawie prądu spowodowanym wypadkiem. M) Nie przecinaj przewodu zasilającego ani nie wymieniaj wtyczki samodzielnie. Spowoduje to maszyna się wypala.

Praca

a) Oddaj elektronarzędzie do serwisu wyłącznie przez wykwalifikowanego pracownika, używając wyłącznie identycznych części.

części zamienne. Zapewni to bezpieczeństwo elektronarzędzia. b) W każdym przypadku należy je uruchamiać bez

obciążenia. Zabrania się uruchamiania z

załadować, aby uniknąć uszkodzenia maszyny. Proszę zwrócić uwagę na stabilność

wiertarki magnetycznej podczas pracy na dużej wysokości, aby zapobiec uszkodzeniu maszyny

przed upadkiem. c)

Upewnij się, że przewód uziemiający jest niezawodnie uziemiony. d) Podczas

przenoszenia wiertarkę magnetyczną należy podnosić, aby zapobiec jej uszkodzeniu.

podstawa magnetyczna.

e) Podczas konserwacji należy używać wyłącznie oryginalnych części, aby maszyna działała prawidłowo

aby osiągnąć najlepszy stan użytkowania.

f) Utrzymuj etykiety i tabliczki znamionowe na narzędziu. Zawierają one ważne informacje dotyczące bezpieczeństwa.

informacje. Jeśli są nieczytelne lub brakuje ich, skontaktuj się z VEVOR w celu uzyskania zamiennika.

Bezpieczeństwo wibracji

To narzędzie wibruje podczas użytkowania. Powtarzające się lub długotrwałe narażenie na wibracje może powodować czasowe lub trwałe obrażenia fizyczne, w szczególności dłoni, ramion i barki. Aby zmniejszyć ryzyko obrażeń spowodowanych wibracjami:

a. Każdy, kto regularnie lub przez dłuższy czas używa narzędzi wibracyjnych, powinien najpierw

zbadany przez lekarza i następnie regularnie poddawany badaniom lekarskim w celu zapewnienia opieki medycznej

problemy nie są powodowane ani pogarszane przez użytkowanie. Kobiety w ciąży lub osoby

u których występują zaburzenia krążenia krwi w dłoniach, przebyte urazy dłoni, choroby nerwowe

zaburzenia układu, cukrzyca lub choroba Raynauda nie powinny używać tego narzędzia. Jeśli

odczuwasz jakiekolwiek objawy związane z wibracją (takie jak mrowienie, drętwienie i białe lub

niebieskie palce), jak najszybciej zasięgnij porady lekarza. b. Nie pal podczas

stosowania. Nikotyna zmniejsza dopływ krwi do rąk i

palców, zwiększając ryzyko obrażeń związanych z wibracjami. c. Noś

odpowiednie rękawice, aby zmniejszyć wpływ wibracji na użytkowanie

d. Jeśli istnieje taka możliwość, należy używać narzędzi o najniższym poziomie wibracji.

e. W każdym dniu pracy uwzględnij okresy bez wibracji.

f. Chwyć narzędzie tak lekko, jak to możliwe (jednocześnie zachowując nad nim bezpieczną kontrolę). Pozwól narzędziu

wykonaj pracę.

g. Aby zmniejszyć wibracje, konserwuj narzędzie zgodnie z opisem w niniejszej instrukcji. Jeśli jeśli wystąpią nietypowe drgania, należy natychmiast przerwać użytkowanie.

Bezpieczeństwo uziemienia

ABY ZAPOBIEC PORAŻENIU PRADEM ELEKTRYCZNYM I ŚMIERCI SPOWODOWANEJ NIEPRAWIDŁOWYM

UZIEMIENIE: jeśli masz wątpliwości, czy uziemienie jest prawidłowe, skonsultuj się z wykwalifikowanym elektrykiem. gniazdko jest prawidłowo uziemione. Nie modyfikuj dostarczonej wtyczki przewodu zasilającego ładowarka. Nie używaj ładowarki, jeśli przewód zasilający lub wtyczka są uszkodzone. jeśli uszkodzone, przed użyciem należy oddać je do naprawy w serwisie. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić wykwalifikowanemu elektrykowi zainstalowanie odpowiedniego gniazdka.

MODEL I PARAMETRY

WEJŚCIE: AC 230V 50Hz (EUR/AUS)

Model	ZT-40H ZT-45H MD-50 MDP-50
Średnica otworu (pustego)wiertło)(mm)	Φ40mm Φ40mm Φ50mm Φ50mm
Wiertło smazone do ciastaśrednica (mm)	Φ3-Φ16 Φ3-Φ16 Φ3-Φ16 Φ3-Φ16
Średnica gwintowania (mm)	/	3-16	3-16	/
Głębokość wiercenia (mm)	50 50 50	50
Przyciąganie magnetyczne (N)	12500	12500	13000	12800
Prędkość (obr./min)	850	0-830obr./min(przód) (przód)0-800obr./min(OBRÓT SILNIKA)(OBRÓT SILNIKA)	0-570 0-850obr./min0-800obr./min
Wyjście (mm)	220	220	210	220
Wejście	Prąd zmienny 230 V 50 Hz (EUR/AUS)
Moc (W)	1450	1450	1600	1450
Bezpiecznik (A)	15
Kierunek obrotu	Do przodu	Do przodu/Odwracać	Do przodu	Do przodu/Odwracać

WEJŚCIE: AC 120 V 60 Hz (USA)

Model	ZT-40H ZT-45H		MD-50 MDP-50
Średnica otworu (pustego)wiertło(mm)	Φ40mm Φ40mm Φ50mm		Φ50mm
Wiertło smazone do ciastaśrednica (mm)	Φ3-Φ16 Φ3-Φ16 Φ3-Φ16 Φ3-Φ16
Średnica gwintowania (mm)	/	3-16	/	3-16
Głębokość wiercenia (mm)	50	50	50 50
Przyciąganie magnetyczne (N)	12500	12500	13000	12800
Prędkość (obr./min)	850	0-800obr./min(przód)0-770obr./min(OBRÓT SILNIKA)	0-570 0-800obr./min(przód)0-750obr./min(OBRÓT SILNIKA)
Wyjście (mm)	220	220	210	220
Wejście	Prąd zmienny 120 V 60 Hz (USA)
Moc (W)	1450	1450	1600 1450
Bezpiecznik (A)	15
Kierunek obrotu	Do przodu	Do przodu/Odwracać	Do przodu	Do przodu/Odwracać

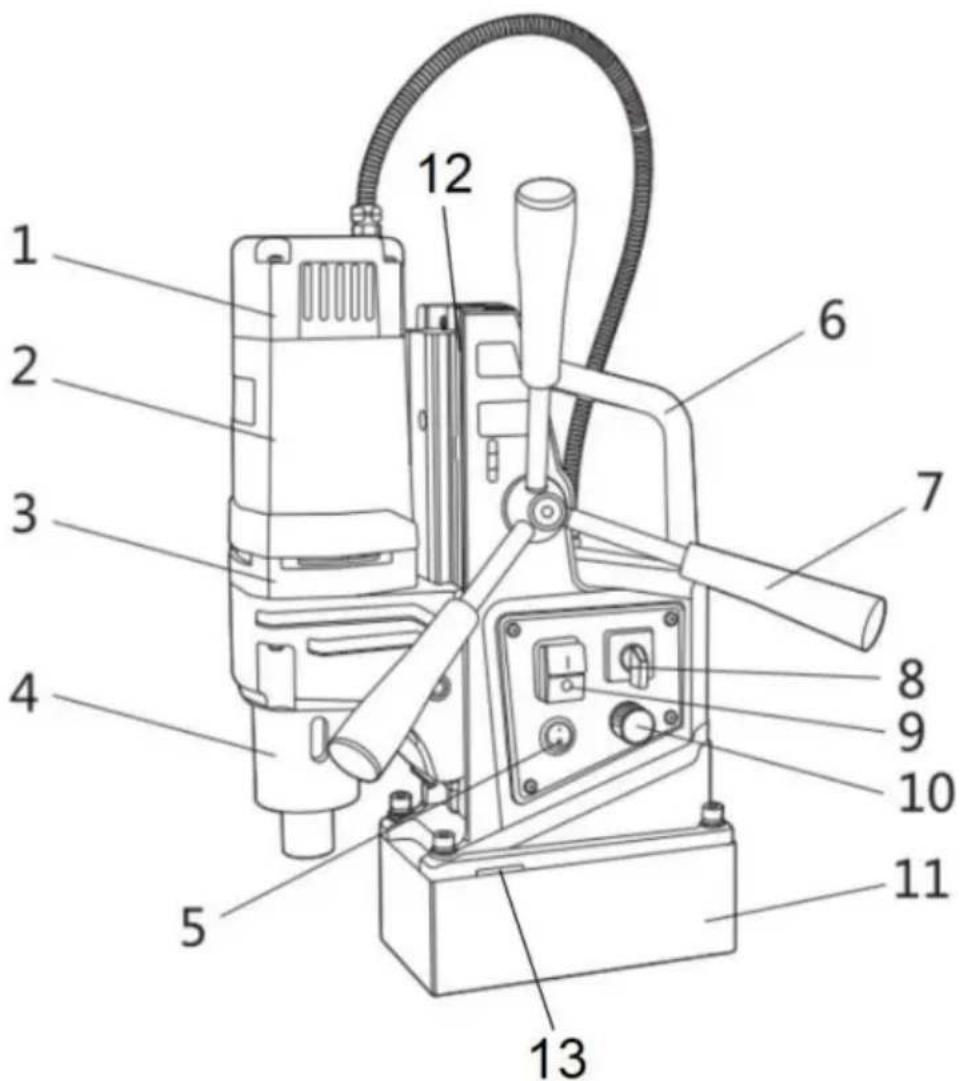

SCHEMAT STRUKTURY

Przyciski na panelu sterowania niektórych modeli maszyn mogą się różnic. Aby uzyskać szczegółowe informacje, zapoznaj się z oryginalnym produktem.

1. Pokrywa tylna
2. Środkowa okładka
3. Wyłącznik elektromagnetyczny
4. Pręt sterujący
5. Wyłącznik zasilania
6. Podstawa elektromagnetyczna
7. Otwór na pas bezpieczeństwa
8. Podwozie
9. Skrzynia biegów
10. Uchwyt
11. Przełącznik przód/tył
12. Pokrętło regulacji prędkości
13. Śledź

OBSŁUGA I UŻYTKOWANIE

1. Wiertło musi być ostre. Podczas instalowania wiertła drążonego włóż centralną igłę do wiertła drążonego, zamontuj wiertło drążone na wale wyjściowym, a na koniec dokręć śrubę mocującą, aby zabezpieczyć wiertło drążone.
2. Umieść wiertło magnetyczne w pobliżu wymaganej pozycji wiercenia, podłącz wtyczkę zasilania, wyrównaj wiertło z pozycją obróbki, a następnie włącz przełącznik elektromagnesu, aby elektromagnes mógł zostać pochłonięty przez powierzchnię materiałów magnetycznych, takich jak stal. (grubość płyty powyżej 15 mm)

(Zwróć uwagę na dobór odpowiednich materiałów adsorpcyjnych i upewnij się, że na powierzchni adsorpcyjnej nie ma żadnych zanieczyszczeń, sprawdź, czy siła magnetyczna jest normalna).

1. Maszynę należy zabezpieczyć pasem bezpieczeństwa podczas pracy z boku lub z góry.

2. Przewlecz jeden koniec pasa bezpieczeństwa przez otwór uchwytu ramy, przywiąż drugi koniec do mocnej ramy, a następnie zapnij go za pomocą zapięcia (Spróbuj pociągnąć ręką, nie powinna być lużna i przesunięta).

3. Włącz wyłącznik zasilania, aby sprawdzić, czy wiertło bije i czy słychać dźwięk.

jest stabilny. Jeśli wszystko jest w porządku, najpierw otwórz zawór wody, aby płyn tnący w oleju może wypłynąć, a następnie przekręć uchwyt, aby podać

(Uwaga: Nie otwieraj zaworu wodnego podczas pracy w pozycji bocznej i górnej)

1. Na początku należy karmić powoli. Nie należy się zbytnio wysilać, aby uniknąć przeciążenia.

2. Jeżeli silnik nagle zatrzyma się lub zablokuje z powodu usterki, należy nacisnąć przełącznik sterowania wiertarką 9 należy natychmiast wyłączyć (Uwaga: nie wyłączaj wyłącznika elektromagnetycznego 5).

Po ciągłym użytkowaniu przez 2-3 godziny należy odpocząć, aby zapobiec elektromagnetyczne siedzisko przed spaleniem na skutek przegrzania.

1. Gdy szczotka węglowa się zużyje, należy ją wymienić na czas (obie (należy je wymienić w tym samym czasie).

SCHŁADZANIE I REGULACJA TORÓW

1. Przymocuj B1 do B, następnie połącz B2 z B1 i C.

2. Obróć joystick, aby sprawdzić, czy ciasność toru spełnia wymagania.

wymagania dotyczące wiercenia. Jeśli szczelność nie jest idealna, można ją dostosować za pomocą otwartego klucz i klucz imbusowy w załączniku.

a) Odkręć nakrętkę sześciokątną w miejscu A za pomocą klucza

płaskiego. b) Za pomocą klucza imbusowego wyreguluj śrubę ustalającą w miejscu A i obróć joystick o 7 jednocześnie odczuć, czy szczelność toru osiąga idealny stan

wiercenie.

c) Po dokonaniu regulacji dokręć nakrętkę sześciokątną w punkcie A za pomocą klucza płaskiego.

Uwaga: Napreżenie toru zostało wyregulowane przed opuszczeniem fabryki. Jeśli

nie było silnych wibracji, upadków ani innych warunków, proszę nie dokonywać regulacji.

INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW

Problem	Powód	Rozwiązanie
Uchwyt magnetyczny nie ma ssanie.	Słaby styk przełącznika.	Napraw przełącznik.
	Prąd jest wyłączony.	Naprawa zasilania
	Bezpiecznik jest przepalony.	Wymień do bezpiecznik
	Zwarcie elektromagnesu obwód lub przepalenie.	Napraw lub wymień podstawa magnetyczna.
	Nie jest adsorbowany na części stalowe.	Zmień lub zagęść powierzchnia adsorpcyjna (grubość > 15mm).
Maszyna nie będzie działać po włączeniu zasilania.	Słaby styk przełącznika.	Napraw przełącznik.
	Luźna wtyczka.	Podłączanie zasilania
	Pędzel nie skontaktuj się z komutatorem.	Wymień do szerotkę.
Magnetyczne przyssawki do siedzenia to słaby.	Zaadsorbowany przedmiot obrabiany jest za cienki.	Zmień lub zagęść powierzchnia adsorpcyjna (grubość > 15mm).
	Mały adsorbowalny powierzchnia.	Zmień adsorpcję powierzchnia lub tymczasowo spawać grubą adsorpcję
Widoczne są otwory eliptyczne otwory wiertnicze.	Wibracje spowodowały zapięcie do poluzowania.	Dokręć zapięcie po korygowanie pionowości.
	Wiertło tnie tylko jedną stronę	Wiertło do ponownego szlifowania.
	Na ziemi są smęci powierzchnia adsorpcyjna.	Usuń bałagan.

KONSERWACJA I PRZECHOWYWANIE

UWAGA: Przed przystąpieniem do prac konserwacyjnych należy wyjąć wtyczkę.

1. Po każdym użyciu należy wyczyścić spód wiertarki magnetycznej i prawidłowo ją konserwować.
2. Jeśli zjeżdżalnia nie jest płynna, należy w odpowiednim momencie posmarować tor masłem.
3. Należy regularnie sprawdzać zabezpieczenia elektryczne.
4. Czy uziemienie jest niezawodne.
5. Prosimy o zameldowanie się w porze deszczowej.

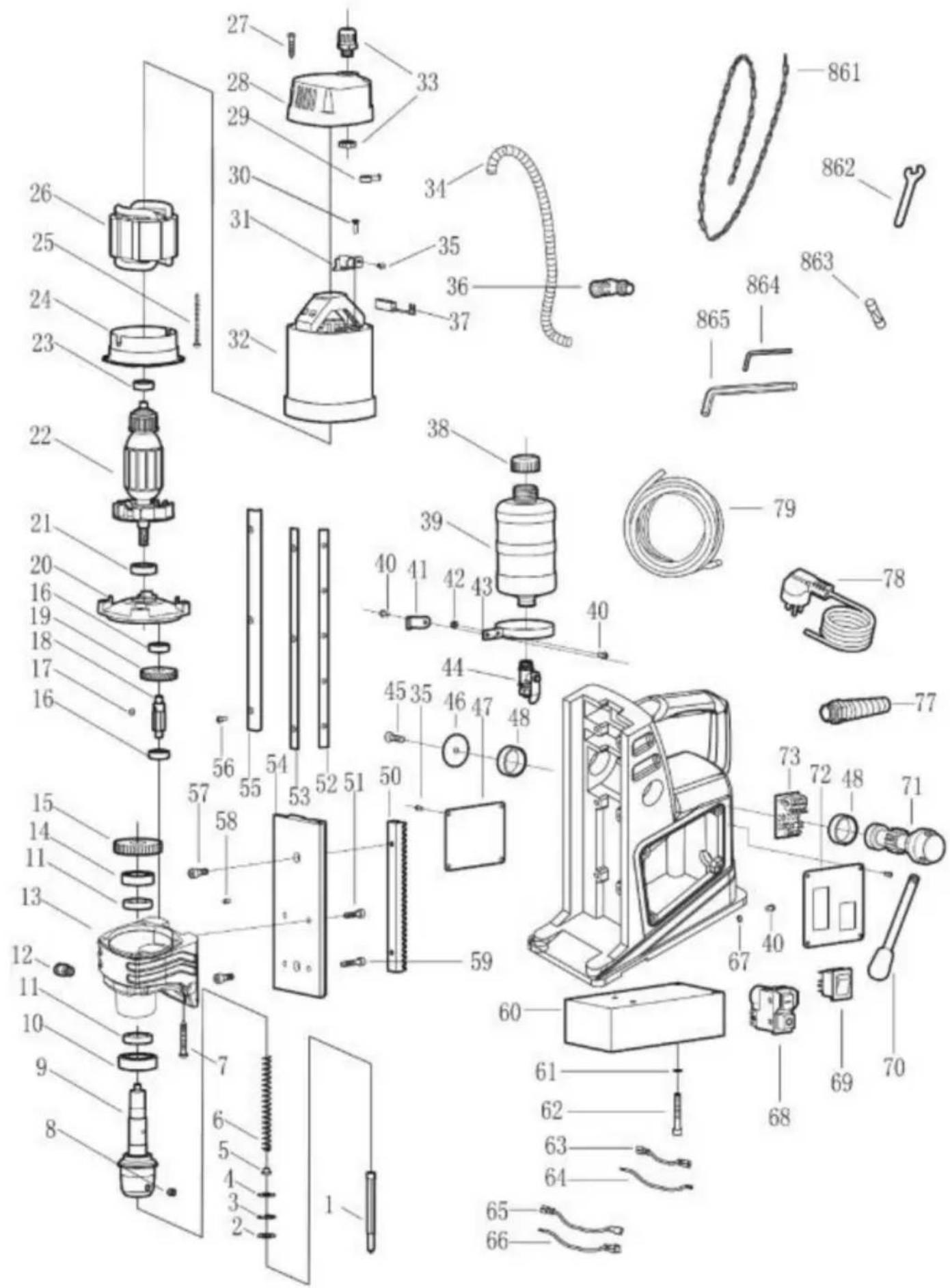

NIE.	Nazwa	NIE.	Nazwa	NIE.	Nazwa
1	Igła centralna	29	Sprężyna śrubowa	57	Śruba M6 x 6
2	Podkładka gumowa	30 Wkręt samogwintujący ST2.9 9,5x		58	Kołek cylindryczny x 10
3	Pierścień zabezpieczający elastyczny 19	31	Uchwyt na szczotkę część	59	Śruba M5x25
4	Uszczelka	32	Mocowanie kabla nylonowego element głowy	60	Magnes elektryczny
5	Wtyczka sprężynowa	33	Węże gumowy	61	Uszczelka sprężyny 6
6	Wiosna	34	Śruba m4x6	62	Śruba M6 x 40
7 Wkręt samogwintujący ST4.8 40x		35 Uchwyt kabla łokciowego część		63	Podłącz przewód 2
8	Gniazdo sześciokątne śruba M8 x 8	36	Szczotka węglowa	64	Podłącz przewód 3
9	Oś wyjściowa	37	Olej może pokryć	65	Podłącz przewód 1
10	Łożysko 6004	38	Puszka na olej	66	Podłącz przewód 4
11	Pierscień uszczelniający	39	Śruba M4x10	67	uszczelka 4
12	Złącze APC R1/8	40	Płytka mocująca kabel	68	Elektromagnetyczny przełącznik
13	Przekładnia redukcyjna	41	Nakrętka M4	69	Przełącznik płyty obrotowej
14	Łożysko 6003	42	Pierścień ustalający pojemnika na olej 70	70	Element pręta
15	4# bieg	43	Zawór wodny składnik G1/4	71	Wał zębaty
16	Łożysko 608	44	Śruba M6 x 20	72	Płytka mocująca przełącznik
17	Klucz płaski 4 x 4 x 6	45	Uszczelka	73	Płytka drukowana
18	3# wałek przekładniowy	46	Tabliczka znamionowa	74	Śruba M5 x 16
19	2# bieg	47	Pierścień wału	75	Nakrętka M5

20	Środkowa okładka	48	Podkładka śrubowakombinacja M6x16	76	Opierać
21	Łożysko 6001	49	Stojak	77	Mocowanie kabla śrubowego głowa
22	Wirnik	50	Śruba M5 x 20	78	Złącze kablowewtyczka
23	Łożysko 608	51 Belka regulacyjna toru 79			Wąż poliuretanowy
24	Pierścień osłony przeciwwiatrowej	52	Śledź pasek A	861	Pas bezpieczeństwa
25	Wkręt samogwintujący ST4 x 52	53	Płyta prowadnicy	862	Klucz płaski 8mm
26	Stojan	54	Śledź drążek B	863	Bezpiecznik
27	Wkręt samogwintujący ST4.2 25x25	55 Wkręt samogwintujący ST2.9 9,5x		864	Sześciokątny otwarty klucz 2,5mm
28	Okładka tylna	56	Śruba M3 x 6	865	Sześciokątny otwarty klucz 4mm

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
