BEDIENUNGSANLEITUNG ZT-45H Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

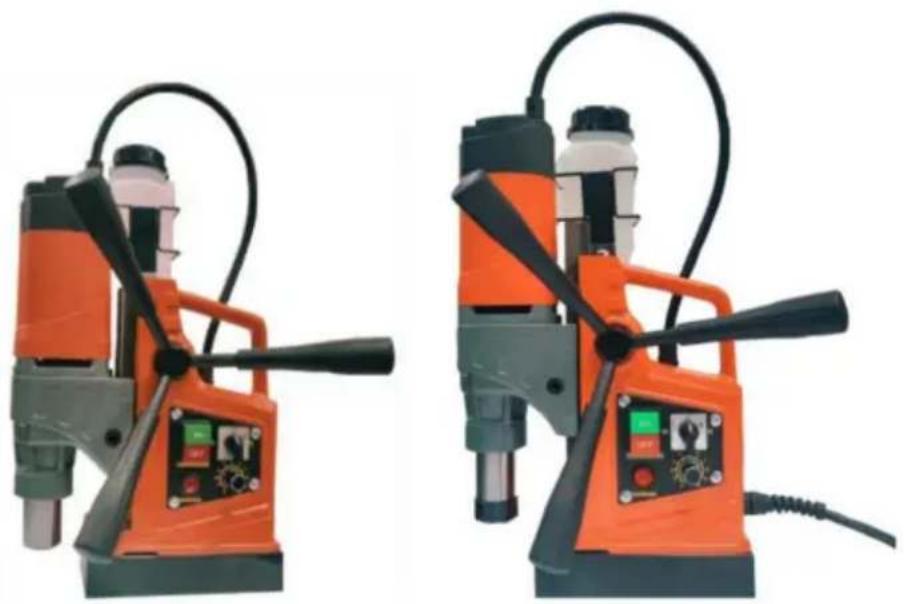

MAGNETISCHER BOHRER
Modell: ZT-40H/ZT-45H/MD-50/MDP-50
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
MAGNETISCHER BOHRER
BENUTZERHANDBUCH
MODELL: ZT-40H/ZT-45H/MD-50/MDP-50
HINWEIS: Die Tasten auf dem Bedienfeld einiger Maschinenmodelle können unterschiedlich sein. Detaillierte Informationen finden Sie beim tatsächlichen Produkt.
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
BESCHREIBUNG DER SYMBOLE
Die in diesem Handbuch verwendeten Symbole sollen Sie auf mögliche Gefahren aufmerksam machen. Bitte Lesen Sie die Sicherheitshinweise und Anweisungen unten. Die Warnung selbst verhindert nicht, dass die Risiken und können geeignete Maßnahmen zur Unfallverhütung nicht ersetzen.
Dieses Symbol vor einem Sicherheitshinweis weist auf eine Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlaggefahr. Befolgen Sie bitte stets die unten aufgeführten Empfehlungen.
WARNUNG - Um das Verletzungsrisiko zu verringern, müssen Benutzer die Anleitung lesen
Lesen Sie das Handbuch sorgfältig durch.
Bitte lesen Sie vor jeder Bedienung den entsprechenden Abschnitt in diesem Benutzerhandbuch.
WARNUNG: Tragen Sie unbedingt Augenschutz, Staubmaske und Handschuhe bei der Verwendung dieses Produkt.
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG.
Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt
getrennte Müllsammlung in der Europäischen Union. Dieses Symbol gilt für die
Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Als solche gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen in einer
Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den
die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und
(2) Dieses Gerät muss alle empfangenen Störungen tolerieren können, einschließlich Störungen, die
kann zu unerwünschtem Betrieb führen.
SICHERHEITSHINWEISE
WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und
Spezifikationen dieses Elektrowerkzeugs. Nichtbefolgen aller aufgeführten Anweisungen
Die folgenden Hinweise können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in der Nähe von
von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die
der Staub oder die Dämpfe.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkung
kann dazu führen, dass Sie die Kontrolle
verlieren. d) Vor der Arbeit, um die Manschetten zu binden, müssen Frauen einen guten Frauenhut tragen, lange Haare
versteckt im Hut, ist strengstens verboten, Handschuhe zu tragen. Wenn die Konstruktion ist
abgeschlossen ist, muss der Schalter vor dem Verlassen ausgeschaltet werden.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Elektrische Sicherheit
a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals in irgendeiner Weise.
Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko eines Stromschlags.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper
c) Setzen Sie Elektrowerkzeuge
nicht Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt,
Werkzeug erhöht das Risiko eines Stromschlags.
d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken das Elektrowerkzeug. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn
Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Verlängerungskabel, das für
Verwendung im Freien. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines elektrischen
Schock.
f) Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie einen Fehlerstrom-Schutzschalter (GFCI) geschützte Stromversorgung. Die Verwendung eines GFCI verringert das Risiko von Stromschlag.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Persönliche Sicherheit
a) Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand beim Bedienen eines
Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamente. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren Verletzungen führen. b) Verwenden
Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille.
Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz
Schutzvorrichtungen, die unter geeigneten Bedingungen verwendet werden, verringern Verletzungen. c)
Vermeiden Sie unbeabsichtigtes Einschalten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Anschließen an die Stromquelle und/oder den Akku, Aufnehmen oder Tragen des Werkzeugs.
Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen, Das Einschalten des Schalters führt zu Unfällen.
d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel.
Ein in einem rotierenden Teil des Elektrowerkzeugs steckender Schraubenschlüssel oder Schlüssel kann zu
e) Überstrecken Sie
sich nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das Gleichgewicht. Dadurch bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.
f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst
werden. g) Wenn Vorrichtungen für den Anschluss von Staubabsaug- und Staubsammeleinrichtungen vorhanden sind Stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung von Staubabsaugung kann die staubbedingten Gefahren verringern.
h) Lassen Sie sich nicht durch häufigen Gebrauch von Werkzeugen verleiten,
nachlässig und ignorieren Sie die Sicherheitsgrundsätze für Werkzeuge. Eine unachtsame Handlung kann schwere
Verletzungen innerhalb von Sekundenbruchteilen.
I) Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.
J) Benutzen Sie nur Sicherheitsausrüstung, die von einer entsprechenden
Nicht zugelassene Sicherheitsausrüstung bietet möglicherweise keine ausreichende
Schutz. Augenschutz muss ANSI-zugelassen sein und Atemschutz muss
für die spezifischen Gefahren im Arbeitsbereich von NIOSH zugelassen sein.
K) Legen Sie das Gerät erst ab, wenn es zum Stillstand gekommen ist. Bewegliche Teile können
Greifen Sie die Oberfläche und entziehen Sie dem Werkzeug die Kontrolle.
L) Halten Sie bei der Verwendung eines handgeführten Elektrowerkzeugs das Werkzeug mit beiden Hände, um dem Anlaufdrehmoment standzuhalten.
M) Lassen Sie das Werkzeug nicht unbeaufsichtigt, wenn der Akku angeschlossen ist. Schalten Sie das Werkzeug und entfernen Sie den Akku, bevor Sie gehen.
N) Personen mit Herzschrittmachern sollten vor der Verwendung ihren Arzt konsultieren.
Elektromagnetische Felder in der Nähe von Herzschrittmachern können
Herzschrittmacherstörungen oder Herzschrittmacherversagen.
O) Die in dieser Anleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen
Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Es muss
Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind,
kann nicht in dieses Produkt eingebaut werden, sondern muss vom Betreiber bereitgestellt werden
Verwendung und Pflege von Elektrowerkzeugen
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug.
Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der Leistung, für die es bestimmt ist.
b) Benutzen
Sie das Elektrowerkzeug nicht, wenn der Schalter nicht funktioniert.
Ein Werkzeug, das sich nicht mit dem Schalter steuern lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entnehmen Sie den Akku, wenn
vom Elektrowerkzeug abmontieren, bevor Sie Einstellungen vornehmen, den
Zubehör oder Lagerung von Elektrowerkzeugen. Solche vorbeugenden Sicherheitsmaßnahmen verringern das
Gefahr eines unbeabsichtigten Startens des
Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie
Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, sollten das Elektrowerkzeug nicht benutzen.
Elektrowerkzeuge sind in den Händen von unerfahrenen Benutzern gefährlich.
e) Warten Sie Elektrowerkzeuge und Zubehör gut. Überprüfen Sie, ob die
bewegliche Teile, Bruch von Teilen und alle anderen Bedingungen, die die Leistung beeinträchtigen können
Bei Beschädigungen muss das Elektrowerkzeug vor der Verwendung repariert werden. Viele
Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge mit scharfen
Schneiden verklemmen sich weniger und sind leichter zu kontrollieren. g)
Verwenden Sie Elektrowerkzeug, Zubehör und Werkzeuge usw. entsprechend diesen
Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten
Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Zwecke
könnte zu einer gefährlichen Situation führen.
h) Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett.
Rutschige Griffe und Greifflächen ermöglichen keine sichere Handhabung und Kontrolle
des Werkzeugs in unerwarteten Situationen.
i) Bitte bestätigen Sie die Anzahl der Spannung Volt vor dem Gebrauch. Die Betriebsspannung beträgt nicht mehr als ±5%. Wenn es mehr ist, führt es zu Motorbrand und Leckage Unfälle.
j) Achten Sie beim Aufbau darauf, dass kein Wasser in den Motor eindringt oder
Blockieren der Belüftungsöffnung, um die Wärmeableitungsleistung nicht zu beeinträchtigen
des Motors und zum Durchbrennen des Motors führen.
k) Bei der Stahlblechkonstruktion ist auf die Sicherheit der unteren
Schicht von Personal und Gütern, Eisenträger und Säulenbohren, achten Sie auf die
Sicherheit der Gebäudestruktur.
L) Im Federungsbetrieb muss der Sicherheitsgurt fest angezogen sein und der Magnet
Bohrer fixiert, um plötzlichen Stromausfall oder durch Unfälle verursachten Stromausfall zu verhindern.
M) Schneiden Sie das Netzkabel nicht ab und wechseln Sie den Stecker nicht selbst. Dies führt dazu, dass das
Maschine zum Durchbrennen.
Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal reparieren und verwenden Sie dazu Ersatzteile. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) In jedem Fall sollte es im Leerlauf gestartet werden. Es ist verboten, mit Belastung, um Schäden an der Maschine zu vermeiden. Achten Sie bitte auf die Stabilität der Magnetbohrmaschine bei Arbeiten in großer Höhe, um zu verhindern, dass die Maschine vor dem Herunterfallen. c)
Stellen Sie sicher, dass das Erdungskabel zuverlässig geerdet ist. d) Beim Bewegen sollte die Magnetbohrmaschine angehoben werden, um Schäden am Magnetfuß. e) Bei der
Wartung müssen die Originalteile verwendet werden, um die Maschine um den bestmöglichen Nutzungszustand zu erreichen.
f) Bewahren Sie Etiketten und Typenschilder am Werkzeug auf. Diese tragen wichtige Informationen. Wenn diese unleserlich sind oder fehlen, wenden Sie sich für Ersatz an VEVOR.
Vibrationssicherheit
Dieses Werkzeug vibriert während des Gebrauchs. Wiederholte oder langfristige Vibrationen können vorübergehende oder dauerhafte körperliche Verletzungen verursachen, insbesondere an Händen, Armen und Schultern. So verringern Sie das Risiko vibrationsbedingter Verletzungen:
a. Wer regelmäßig oder über einen längeren Zeitraum vibrierende Werkzeuge benutzt, sollte zuerst von einem Arzt untersucht werden und dann regelmäßige medizinische Kontrollen durchführen lassen, um sicherzustellen, dass Probleme werden durch den Gebrauch nicht verursacht oder verschlimmert. Schwangere oder Menschen bei Durchblutungsstörungen der Hand, früheren Handverletzungen, nervösen Systemstörungen, Diabetes oder Raynaud-Krankheit sollten dieses Tool nicht verwenden. Wenn Sie Symptome im Zusammenhang mit Vibrationen (wie Kribbeln, Taubheit und weiße oder blaue Finger), suchen Sie so schnell wie möglich einen Arzt auf. b. Rauchen Sie während der Anwendung nicht. Nikotin reduziert die Blutzufuhr zu den Händen und Finger, wodurch das Risiko von vibrationsbedingten Verletzungen steigt. c.
Tragen Sie geeignete Handschuhe, um die Auswirkungen der Vibrationen auf das d. Verwenden Sie nach Möglichkeit Werkzeuge mit der geringsten Vibration.
e. Planen Sie an jedem Arbeitstag vibrationsfreie Zeiträume ein.
f. Halten Sie das Werkzeug so locker wie möglich (und behalten Sie dabei die sichere Kontrolle). Lassen Sie das Werkzeug mach die Arbeit.
g. Um Vibrationen zu reduzieren, warten Sie das Werkzeug wie in diesem Handbuch beschrieben.
Wenn ungewöhnliche Vibrationen auftreten, stellen Sie die Verwendung sofort ein.
Erdungssicherheit
UM ELEKTRISCHE SCHLÄGE UND TOD DURCH FALSCHE
ERDUNG: Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie Zweifel haben, ob die Steckdose ordnungsgemäß geerdet ist. Verändern Sie den mitgelieferten Netzstecker nicht. das Ladegerät. Verwenden Sie das Ladegerät nicht, wenn das Netzkabel oder der Stecker beschädigt ist.
beschädigt ist, lassen Sie es vor der Verwendung von einer Servicestelle reparieren. Wenn der Stecker nicht passt Steckdose, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren.
MODELL UND PARAMETER
EINGANG: AC 230 V 50 Hz (EUR/AUS)
| Modell | ZT-40H ZT-45H MD-50 MDP-50 | |||
| Lochdurchmesser (Hohl Bohrer)(mm) | 40mm 40mm 50mm 50mm | |||
| Spiralbohrer für frittierten Teig Durchmesser (mm) | 3-16 3-16 3-16 | |||
| Gewindebohrdurchmesser (mm) | / | 3-16 | 3-16 | / |
| Bohrtiefe (mm) | 50 | 50 | 50 | 50 |
| Magnetische Anziehung (N) | 12500 | 13000 | 1280012500 | |
| Geschwindigkeit (U/min) | 850 | 0-830 U/min(Vorderachse)0-800 U/min(NEU) | 0-570 0-850 U/min(Vorderachse)0-800 U/min(NEU) | |
| Fahrt (mm) | 220 | 220 | 210 | 220 |
| Eingang | AC 230 V 50 Hz (EUR/AUS) | |||
| Leistung (W) | 1450 | 1450 1450 | 1600 | |
| Sicherung(A) | 15 | |||
| Drehrichtung Weiter Weiter/ | Umkehren Umkehren | Weiter Weiter/ | ||
EINGANG: AC 120 V 60 Hz (USA)
| Modell | ZT-40H ZT-45H | MD-50 MDP-50 | ||
| Lochdurchmesser (Hohl Bohrer)(mm) | ÿ40mmÿ40mm | ÿ50mmÿ50mm | ||
| Spiralbohrer für frittierten Teig Durchmesser (mm) | ÿ3-ÿ16ÿ3-ÿ16 | ÿ3-ÿ16ÿ3-ÿ16 | ||
| Gewindebohrdurchmesser (mm) | / | 3-16 | / | 3-16 |
| Bohrtiefe (mm) | 50 | 50 | 50 | 50 |
| Magnetische Anziehung (N) | 12500 | 12500 | 13000 | 12800 |
| Geschwindigkeit (U/min) | 850 | 0-800 U/min(Vorderachse)0-770 U/min 0-750 U/min(NEU) (NEU) | 0-570 0-800 U/min(Vorderachse) | |
| Fahrt (mm) | 220 | 220 220 | 210 | |
| Eingang | Wechselstrom 120ÿV, 60ÿHz (USA) | |||
| Leistung (W) | 1450 | 1450 | 1600 | 1450 |
| Sicherung(A) | 15 | |||
| Drehrichtung | Weiter Weiter/Umkehren | Weiter Weiter/Umkehren | ||

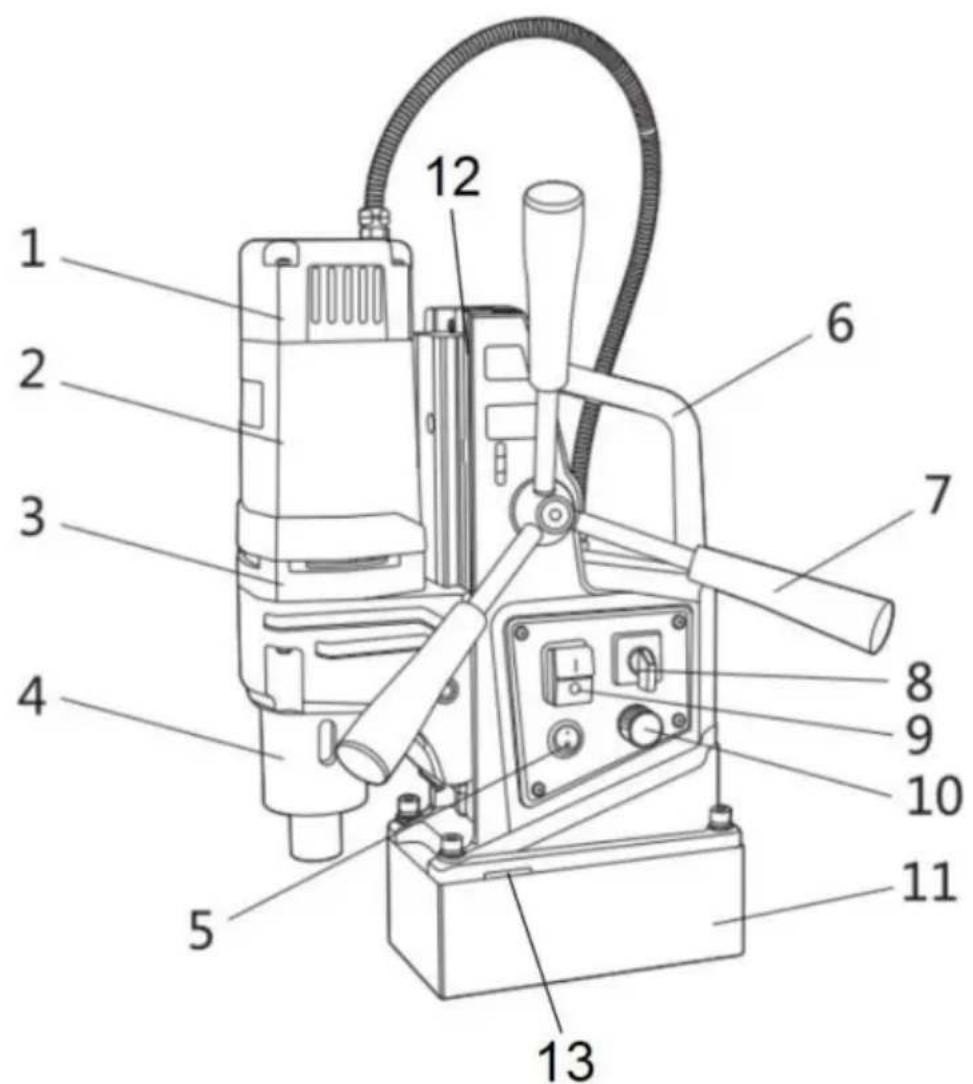

STRUKTURDIAGRAMM
Die Tasten auf dem Bedienfeld einiger Maschinenmodelle können unterschiedlich sein. Detaillierte Informationen finden Sie beim tatsächlichen Produkt.
- Hintere Abdeckung
- Mittlere Abdeckung
- Elektromagnetschalter 7.
Steuerstange - Netzschalter
- Elektromagnetische Basis
- Sicherheitsgurtschlaufe
- Fahrwerk
- Getriebe
- Griff
- Vorwärts-/Rückwärtsschalter
- Drehzahlregulierknopf
- Spur

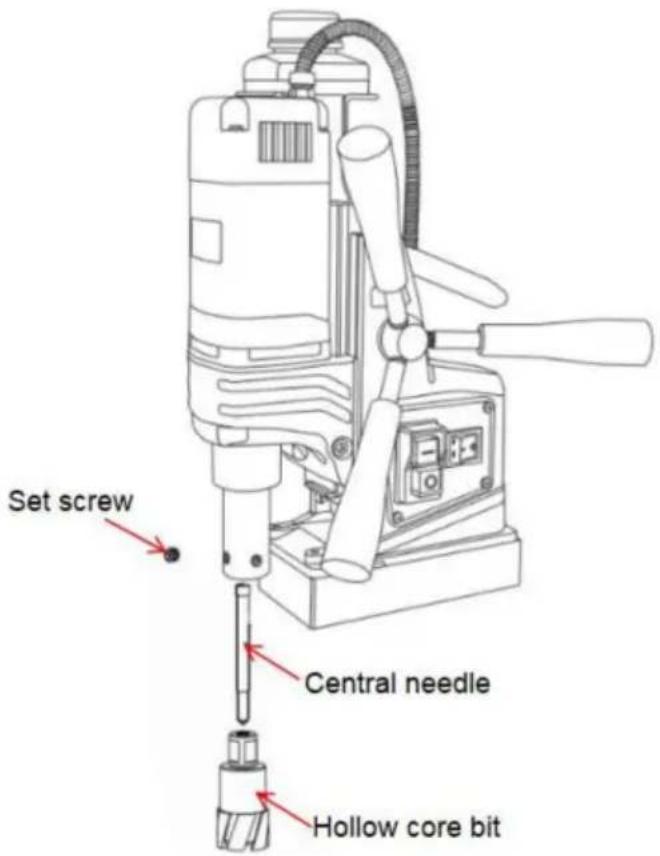

BEDIENUNG UND VERWENDUNG
- Der Bohrer muss scharf sein. Führen Sie beim Einbau des Hohlbohrers die Mittelnadel in den Hohlbohrer
ein, montieren Sie den Hohlbohrer auf der Ausgangswelle und ziehen Sie abschließend die
Befestigungsschraube fest, um den Hohlbohrer zu sichern.
- Platzieren Sie die Magnetbohrmaschine in der Nähe der gewünschten Bohrposition, stecken Sie den
Netzstecker ein, richten Sie den Bohrer auf die Bearbeitungsposition aus und schalten Sie dann den Schalter
des Elektromagneten ein, damit der Elektromagnet von der Oberfläche des magnetischen Materials wie Stahl
aufgenommen werden kann. (Plattendicke mehr als 15 mm)
(Achten Sie auf die Auswahl geeigneter Adsorptionsmaterialien und stellen Sie sicher, dass sich keine
Ablagerungen auf der Adsorptionsoberfläche befinden. Prüfen Sie, ob die Magnetkraft normal ist.)
- Bei seitlichen oder von oben erfolgenden Arbeiten sollte die Maschine mit einem Sicherheitsgurt gesichert
werden.
- Fädeln Sie ein Ende des Sicherheitsgurts in das Griffloch des Rahmens ein, binden Sie das andere
Ende an den starken Rahmen und schnallen Sie ihn dann in die Verschlüsse ein
(Versuchen Sie, mit der Hand zu ziehen. Es darf sich nicht lösen oder verschieben.)
- Schalten Sie den Netzschalter ein, um zu prüfen, ob der Bohrer schlägt und das Geräusch ist stabil. Wenn alles normal ist, öffnen Sie zuerst das Wasserventil, damit die Schneidflüssigkeit im Öl kann abfließen, und dann drehen Sie den Griff, um zu füttern
(Hinweis: Bei Arbeiten an der Seite und an der Oberseite das Wasserventil nicht öffnen)
-
Der Vorschub sollte zunächst langsam erfolgen. Übertreiben Sie es nicht, da es sonst zu einer Überlastung kommen kann.
-
Wenn der Motor plötzlich stoppt oder aufgrund einer Störung stecken bleibt, muss der Bohrer-Steuerschalter 9 muss sofort ausgeschaltet werden (Hinweis: Elektromagnetschalter 5 nicht ausschalten).
Nach kontinuierlicher Verwendung für 2-3 Stunden müssen Sie sich ausruhen, um zu verhindern, dass die Der elektromagnetische Sitz kann durch Überhitzung durchbrennen.
- Wenn die Kohlebürste abgenutzt ist, ersetzen Sie sie bitte rechtzeitig (beide sollten gleichzeitig ausgetauscht werden).
Abkühlen und Anpassen der Strecke
-
Befestigen Sie B1 an B und verbinden Sie dann B2 mit B1 und C.
-
Drehen Sie den Joystick, um zu bestimmen, ob die Spannung der Schiene den Bohranforderungen. Wenn die Dichtheit nicht optimal ist, können Sie sie mit dem offenen Schraubenschlüssel und Inbusschlüssel im Aufsatz.
a) Lösen Sie die Sechskantmutter an Stelle A mit einem Maulschlüssel. b)
Stellen Sie mit dem Sechskantschlüssel die Stellschraube an Stelle A ein und drehen Sie den Joystick 7 gleichzeitig zu spüren, ob die Spannung der Schiene den Idealzustand erreicht
c) Nach
der Einstellung die Sechskantmutter bei A mit dem Gabelschlüssel festziehen.
Hinweis: Die Spannung der Schiene wurde vor Verlassen des Werks eingestellt. Wenn
Es gab keine starken Vibrationen, Stürze oder andere Bedingungen. Bitte nehmen Sie keine Anpassungen vor.
Anleitung zur Fehlerbehebung
| Problem | Grund | Lösung |
| Magnethalter hat keine Saugen. | Schlechter Schaltkontakt. | Schalter reparieren. |
| Der Strom ist aus. | Reparatur der Stromversorgung | |
| Die Sicherung ist durchgebrannt. | Liefer sie die Sicherung | |
| Elektromagnet kurz Kurzschluss oder Durchbrennen. | Reparieren oder ersetzen Sie das Magnetfuß. | |
| Es wird nicht adsorbiert auf Stahlteile. | Ändern oder verdicken Sie die Adsorptionsfläche (Dicke > 15 mm). | |
| Die Maschine funktioniert nicht nachdem die Stromversorgung eingeschaltet ist. | Schlechter Schaltkontakt. | Schalter reparieren. |
| Stecker locker. | Anschließen der Stromversorgung | |
| Die Bürste funktioniert nicht Kontaktieren Sie den Kommutator. | Ersetzen liefer die Bürste. | |
| Magnetische Sitzabsaugung ist schwach. | Das adsorbierte Werkstück ist zu dünn. | Ändern oder verdicken Sie die Adsorptionsfläche (Dicke > 15 mm). |
| Kleine adsorbierbare Oberfläche. | Ändern Sie die Adsorption Oberfläche oder vorübergehend Schweißen Sie die dicke Adsorption | |
| Elliptische Löcher erscheinen in die Bohrlöcher. | Die Vibration verursachte den Befestigungselement zu lösen. | Den Verschluss festziehen, nachdem Korrektur der Vertikalität. |
| Der Bohrer schneidet nur auf einer | Nachschleifbohrer. | |
| Es gibt Tröseiner auf dem Adsorptionsfläche. | Beseitigen Sie Unordnung. |
WARTUNG UND LAGERUNG
HINWEIS: Bitte entfernen Sie vor der Wartung den Stecker.
- Reinigen Sie nach jedem Gebrauch die Unterseite der Magnetsitzbohrmaschine und bewahren Sie sie ordnungsgemäß auf.
- Bitte buttern Sie die Schiene rechtzeitig, wenn sie nicht reibungslos gleitet.
- Bitte überprüfen Sie regelmäßig die elektrische Schutzeinrichtung.
- Ob die Erdung zuverlässig ist.
- Bitte checken Sie während der Regenzeit rechtzeitig ein.

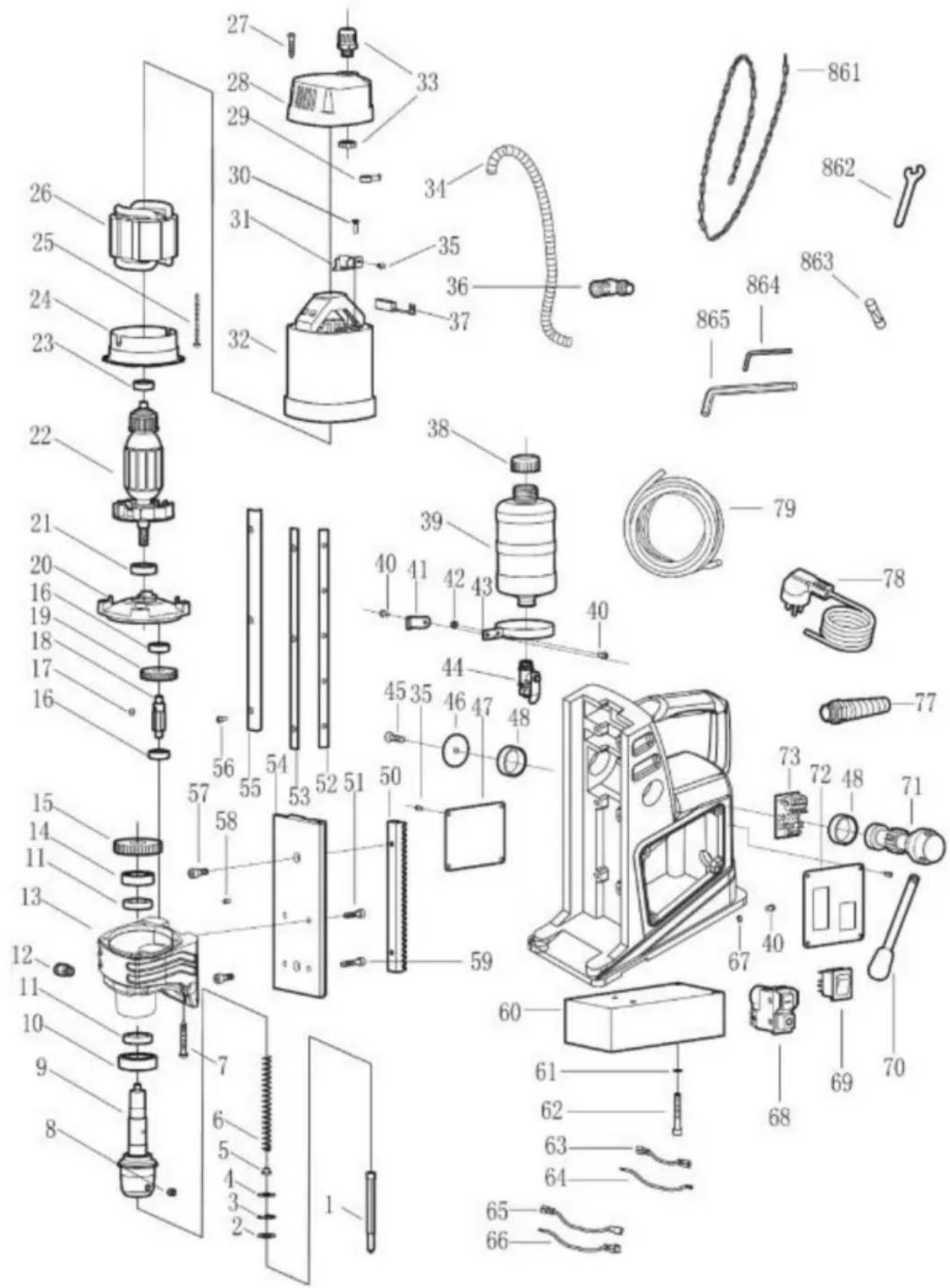

| NEIN. | Name | NEIN. | Name | NEIN. | Name |
| 1 | Zentralnadel | 29 | Schraubenfeder | 57 | Schraube M6 x 6 |
| 2 | Gummiunterlage | 30 Blechschraube ST2.9x 9,5 | 58 | Zylinderstift x 10 | |
| 3 | Elastischer Sicherungsring19 | 31 | BürstenhalterKomponente | 59 | Schraube M5x25 |
| 4 | Dichtung | 32 | Nylon-KabelbefestigungKopfkomponente | 60 | Elektromagnet |
| 5 | Federstecker | 33 | Schlauch | 61 | Federdichtung 6 |
| 6 | Frühling | 34 | Schraube m4x6 | 62 | Bolzen M6 x 40 |
| 7 Blechschraube ST4.8x 40 | 35 Winkel-KabelhalterKomponente | 63 | Kabel 2 anschließen | ||
| 8 | InnensechskantSchraube M8 x 8 | 36 | Kohlebürste | 64 | Kabel 3 anschließen |
| 9 | Ausgangsachse | 37 | Ölkannendeckel | 65 | Kabel 1 anschließen |
| 10 | Lager 6004 | 38 | Ölkanne | 66 | Kabel 4 anschließen |
| 11 | Dichtring | 39 | Schraube M4x10 | 67 | Dichtung 4 |
| 12 | APC-Stecker R1/8 | 40 | Kabelbefestigungsplatte | 68 | Elektromagnetisch schalten |
| 13 | Untersetzungsgetriebe | 41 | Mutter M4 | 69 | Schwenkplattenschalter |
| 14 | Lager 6003 | 42 Ölkannenhaltering 70 | Stangenkomponente | ||
| 15 | 4# Gang | 43 | WasserventilBauteil G1/4 | 71 | Zahnstangenwelle |
| 16 | Lager 608 | 44 | Schraube M6 x 20 | 72 | Schalterbefestigungsplatte |
| 17 | Flachschlüssel 4 x 4 x 6 | 45 | Dichtung | 73 | Leiterplatte |
| 18 | 3# Getriebewelle | 46 | Typenschild | 74 | Schraube M5 x 16 |
| 19 | 2# Gang | 47 | Wellenring | 75 | Mutter M5 |
| 20 | Mittlere Abdeckung | 48 | SchraubunterlageKombination M6x16 | 76 | Base |
| 21 | Lager 6001 | 49 | Gestell | 77 | SchraubkabelbefestigungKopf |
| 22 | Rotor | 50 | Schraube M5 x 20 | 78 | KabelsteckerStecker |
| 23 | Lager 608 | 51 | Spurregulierschiene 79 | PU-Schlauch | |
| 24 | Windschutzring | 52 | Spurleiste A | 861 | Sicherheitsgurt |
| 25 | Blechschraube ST4 x 52 | 53 | Führungsschienenplatte | 862 | Maulschlüssel 8mm |
| 26 | Stator | 54 | Spurstange B | 863 | Sicherung |
| 27 | Blechschraube ST4.2 x 25 | 55 | Blechschraube ST2.9 x 9,5 | 864 | Sechseckig offenMaulschlüssel 2,5mm |
| 28 | Hintere Abdeckung | 56 | Schraube M3 x 6 | 865 | Sechseckig offenMaulschlüssel 4mm |
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat
