BEDIENUNGSANLEITUNG ZT-50HAR Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

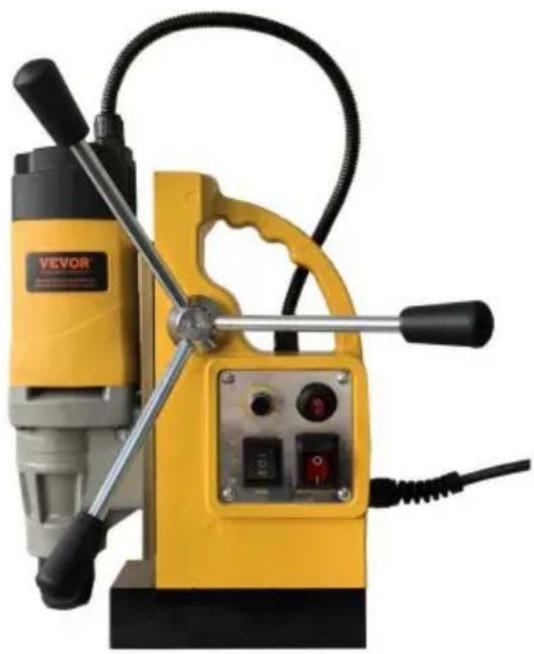

MAGNETISCHER BOHRER

MODELL: ZT-50HAR

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

MAGNETISCHER BOHRER

MODELL: ZT-50HAR

HINWEIS: Die Tasten auf dem Bedienfeld einiger Maschinenmodelle können unterschiedlich sein. Detaillierte Informationen finden Sie beim tatsächlichen Produkt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

BESCHREIBUNG DER SYMBOLE

Die in dieser Anleitung verwendeten Symbole sollen Sie auf mögliche Gefahren aufmerksam machen.

Bitte lesen Sie die folgenden Sicherheitshinweise und Anweisungen sorgfältig durch. Die Warnungen verhindern die Risiken nicht und können kein Ersatz für eine ordnungsgemäße

Methoden zur Unfallvermeidung.

Dieses Symbol vor einem Sicherheitshinweis weist auf eine Vorsichtsmaßnahme, Warnung oder Gefahr hin.

Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um die

Verletzungs-, Brand- oder Stromschlaggefahr, befolgen Sie bitte immer die Empfehlungen siehe unten.

WARNUNG - Um das Verletzungsrisiko zu verringern, müssen Benutzer die Bedienungsanleitung lesen sorgfältig.

Bitte lesen Sie vor jeder Bedienung den entsprechenden Abschnitt in dieser Bedienungsanleitung.

WARNUNG: Tragen Sie unbedingt Augenschutz, Staubmaske und Handschuhe bei der Verwendung dieses Produkt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt

getrennte Müllsammlung in der Europäischen Union. Dieses Symbol gilt für die

Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Als solche gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen in einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und

(2) Dieses Gerät muss alle empfangenen Störungen tolerieren können, einschließlich Störungen, die

kann zu unerwünschtem Betrieb führen.

SICHERHEITSHINWEISE

WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und

Spezifikationen dieses Elektrowerkzeugs. Nichtbefolgen aller aufgeführten Anweisungen

Die folgenden Hinweise können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen. b)

Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in der Nähe von

von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die

der Staub oder die Dämpfe.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkung

kann dazu führen, dass Sie die Kontrolle

verlieren. d) Bevor Sie die Manschetten binden, müssen Frauen einen guten Frauenhut tragen, lang

Haare im Hut versteckt, ist strengstens verboten, Handschuhe zu tragen. Wenn die Konstruktion ist

abgeschlossen ist, muss der Schalter vor dem Verlassen ausgeschaltet werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Elektrische Sicherheit

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals in irgendeiner Weise.

Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen verringern das Risiko eines Stromschlags. b)

Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper

c) Setzen Sie Elektrowerkzeuge

nicht Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt,

Werkzeug erhöht das Risiko eines Stromschlags.

d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken das Elektrowerkzeug. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn

Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Verlängerungskabel, das für

Verwendung im Freien. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines elektrischen Schock.

f) Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie einen Fehlerstrom-Schutzschalter (GFCI) geschützte Stromversorgung. Die Verwendung eines GFCI verringert das Risiko von Stromschlag.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Persönliche Sicherheit

a) Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand beim Bedienen eines

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamente. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen

kann zu schweren Verletzungen führen. b) Verwenden

Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz

Schutzvorrichtungen, die unter geeigneten Bedingungen verwendet werden, verringern Verletzungen. c)

Vermeiden Sie unbeabsichtigtes Einschalten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor

Anschließen an die Stromquelle und/oder den Akku, Aufnehmen oder Tragen des Werkzeugs.

Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen,

Das Einschalten des Schalters führt zu Unfällen.

d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel.

Ein in einem rotierenden Teil des Elektrowerkzeugs steckender Schraubenschlüssel oder Schlüssel kann zu

e) Überstrecken Sie

sich nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das Gleichgewicht. Dadurch

bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.

f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihre Haare und

Kleidung von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst

werden. g) Wenn Vorrichtungen für den Anschluss von Staubabsaug- und Staubsammeleinrichtungen vorhanden sind Stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung von Staubabsaugung kann die staubbedingten Gefahren verringern.

h) Lassen Sie sich nicht durch häufigen Gebrauch von Werkzeugen verwöhnen.

nachlässig und ignorieren Sie die Sicherheitsgrundsätze für Werkzeuge. Eine unachtsame Handlung kann schwere Verletzungen innerhalb von Sekundenbruchteilen.

I) Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.

J) Benutzen Sie nur Sicherheitsausrüstung, die von einer entsprechenden

Nicht zugelassene Sicherheitsausrüstung bietet möglicherweise keine ausreichende

Schutz. Augenschutz muss ANSI-zugelassen sein und Atemschutz muss

für die spezifischen Gefahren im Arbeitsbereich von NIOSH zugelassen sein.

K) Legen Sie das Gerät erst ab, wenn es zum Stillstand gekommen ist. Bewegliche Teile können

Greifen Sie die Oberfläche und entziehen Sie dem Werkzeug die Kontrolle.

L) Halten Sie bei der Verwendung eines handgeführten Elektrowerkzeugs das Werkzeug mit beiden

Hände, um dem Anlaufdrehmoment standzuhalten.

M) Lassen Sie das Werkzeug nicht unbeaufsichtigt, wenn der Akku angeschlossen ist. Schalten Sie

das Werkzeug und entfernen Sie den Akku, bevor Sie gehen.

N) Personen mit Herzschrittmachern sollten vor der Verwendung ihren Arzt konsultieren.

Elektromagnetische Felder in der Nähe von Herzschrittmachern können

Herzschrittmacherstörungen oder Herzschrittmacherversagen.

O) Die in dieser Anleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen

Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Es muss

Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind,

kann nicht in dieses Produkt eingebaut werden, sondern muss vom Betreiber bereitgestellt werden

Verwendung und Pflege von Elektrowerkzeugen

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug.

Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der Leistung, für die es bestimmt ist.

b) Benutzen

Sie das Elektrowerkzeug nicht, wenn der Schalter nicht funktioniert.

Ein Werkzeug, das sich nicht mit dem Schalter steuern lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den

Stecker aus der Steckdose und/oder entnehmen Sie den Akkupack, wenn

vom Elektrowerkzeug abmontieren, bevor Sie Einstellungen vornehmen, den

Zubehör oder Lagerung von Elektrowerkzeugen. Solche vorbeugenden Sicherheitsmaßnahmen verringern das

Gefahr eines unbeabsichtigten Startens des

Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie

Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, sollten das Elektrowerkzeug nicht benutzen.

Elektrowerkzeuge sind in den Händen von unerfahrenen Benutzern gefährlich. e)

Warten Sie Elektrowerkzeuge und Zubehör gut. Überprüfen Sie, ob die

bewegliche Teile, Bruch von Teilen und alle anderen Bedingungen, die die Leistung beeinträchtigen können

Betrieb des Werkzeugs. Lassen Sie das Elektrowerkzeug bei Beschädigung vor dem Einsatz reparieren. Viele

Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge mit scharfen

Schneiden verklemmen sich weniger und sind leichter zu kontrollieren. g) Verwenden

Sie Elektrowerkzeug, Zubehör und Werkzeuge usw. entsprechend diesen

Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten

Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Zwecke

könnte zu einer gefährlichen Situation führen.

h) Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett.

Rutschige Griffe und Greifflächen ermöglichen keine sichere Handhabung und Kontrolle

des Werkzeugs in unerwarteten Situationen.

i) Bitte bestätigen Sie die Anzahl der Spannung Volt vor dem Gebrauch. Die Betriebsspannung beträgt

nicht mehr als ±5%. Wenn es mehr ist, führt es zu Motorbrand und Leckage

Unfälle.

j) Achten Sie beim Aufbau darauf, dass kein Wasser in den Motor eindringt.

oder das Belüftungsloch zu blockieren, um die Wärmeableitung nicht zu beeinträchtigen

Leistung des Motors und kann zum Abbrennen des Motors führen. k) Achten Sie bei

der Stahlplattenkonstruktion auf die Sicherheit der unteren

Schicht von Personal und Gütern, Eisenträger und Säulenbohrungen, und achten Sie auf

die Sicherheit der Gebäudestruktur.

L) Im Federungsbetrieb muss der Sicherheitsgurt fest angezogen sein und der Magnet

Bohrer fixiert, um plötzlichen Stromausfall oder durch Unfälle verursachten Stromausfall zu verhindern.

M) Schneiden Sie das Netzkabel nicht ab und wechseln Sie den Stecker nicht selbst. Dies führt dazu, dass das

Maschine zum Durchbrennen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal reparieren und verwenden Sie dazu Ersatzteile. Damit bleibt die Sicherheit des Elektrowerkzeugs erhalten.

In jedem Fall sollte der Start im Leerlauf erfolgen. Ein Start unter Last ist verboten, um Schäden an der Maschine zu vermeiden. Bitte achten Sie auf die Stabilität des

Magnetbohrer bei Arbeiten in großer Höhe, um zu verhindern, dass die Maschine herunterfallen.

Stellen Sie sicher, dass das Erdungskabel zuverlässig geerdet ist.

Beim Transport sollte die Magnetbohrmaschine angehoben werden, um eine Beschädigung der Magnetfuß.

Bei der Wartung müssen die Originalteile verwendet werden, um die Maschine zu machen den besten Nutzungszustand erreichen.

Bewahren Sie Etiketten und Typenschilder am Werkzeug auf. Diese tragen wichtige

Informationen. Wenn diese unleserlich sind oder fehlen, wenden Sie sich für Ersatz an VEVOR.

Vibrationssicherheit

Dieses Werkzeug vibriert während des Gebrauchs. Wiederholte oder langfristige Vibrationen können vorübergehende oder dauerhafte körperliche Verletzungen verursachen, insbesondere an Händen, Armen und Schultern. So verringern Sie das Risiko vibrationsbedingter Verletzungen:

a. Wer regelmäßig oder über einen längeren Zeitraum vibrierende Werkzeuge benutzt, sollte zuerst von einem Arzt untersucht werden und dann regelmäßige medizinische Kontrollen durchführen lassen, um sicherzustellen, dass Probleme werden durch den Gebrauch nicht verursacht oder verschlimmert. Schwangere oder Menschen bei Durchblutungsstörungen der Hand, früheren Handverletzungen, nervösen Systemstörungen, Diabetes oder Raynaud-Krankheit sollten dieses Tool nicht verwenden. Wenn Sie Symptome im Zusammenhang mit Vibrationen (wie Kribbeln, Taubheit und weiße oder blaue Finger), suchen Sie so schnell wie möglich einen Arzt auf. b.

Rauchen Sie während der Anwendung nicht. Nikotin reduziert die Blutzufuhr zu den Händen und Finger, da sich dadurch die Gefahr vibrationsbedingter Verletzungen erhöht.

c. Tragen Sie geeignete Handschuhe, um die Auswirkungen der Vibrationen auf den Benutzer zu verringern. d. Verwenden Sie nach Möglichkeit Werkzeuge mit der geringsten Vibration.

e. Planen Sie an jedem Arbeitstag vibrationsfreie Zeiträume ein.

f. Halten Sie das Werkzeug so locker wie möglich (und behalten Sie dabei die sichere Kontrolle). Lassen Sie das Werkzeug mach die Arbeit.

g. Um Vibrationen zu reduzieren, warten Sie das Werkzeug wie in diesem Handbuch beschrieben.

Wenn ungewöhnliche Vibrationen auftreten, stellen Sie die Verwendung sofort ein.

Erdungssicherheit

UM ELEKTRISCHE SCHLÄGE UND TOD DURCH FALSCHE

ERDUNG: Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie Zweifel haben, ob

die Steckdose ordnungsgemäß geerdet ist. Verändern Sie den mitgelieferten Netzstecker nicht.

das Ladegerät. Verwenden Sie das Ladegerät nicht, wenn das Netzkabel oder der Stecker beschädigt ist. Wenn

beschädigt ist, lassen Sie es vor der Verwendung von einer Servicestelle reparieren. Wenn der Stecker nicht passt

Steckdose, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren.

MODELL UND PARAMETER

Modell	ZT-50HAR
Eingang	Wechselstrom 230ÿV, 50ÿHz (EUR/AUS); Wechselstrom 120ÿV, 60ÿHz (USA)
Max. Leistung	1400 W
Geschwindigkeit	0–750 U/min (USA); 0–700 U/min (EUR/AUS)
Magnetische Anziehung	12800N
Max. Hohlbohrung	ÿ50 mm (Tiefe: 50 mm)
Spiralbohren	ÿ3-ÿ16 mm (Tiefe: 100 mm)
Reise	160 mm
Sicherung	15A
Drehrichtung	Vorwärts / Rückwärts

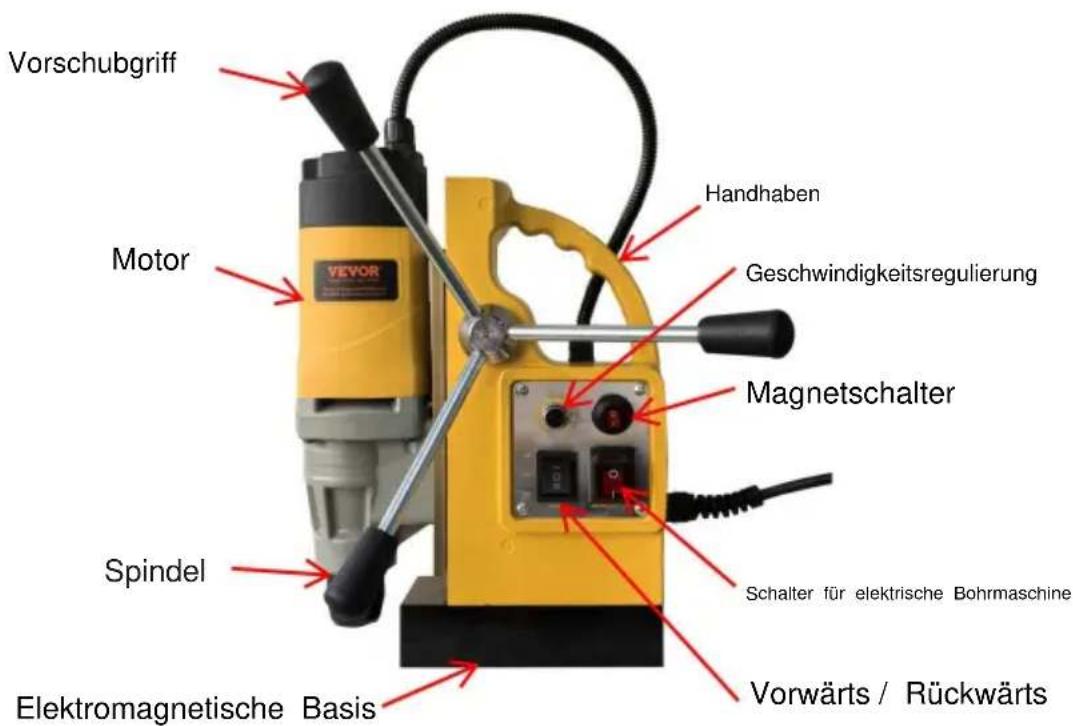

STRUKTURDIAGRAMM

Vorschubgriff Motor Spindel Elektromagnetische Basis Handhaben Geschwindigkeitsregulierung Magnetschalter Schalter für elektrische Bohrmaschine Vorwärts / Rückwärts

HINWEIS: Die Tasten auf dem Bedienfeld einiger Maschinenmodelle können unterschiedlich sein. Detaillierte Informationen finden Sie beim tatsächlichen Produkt.

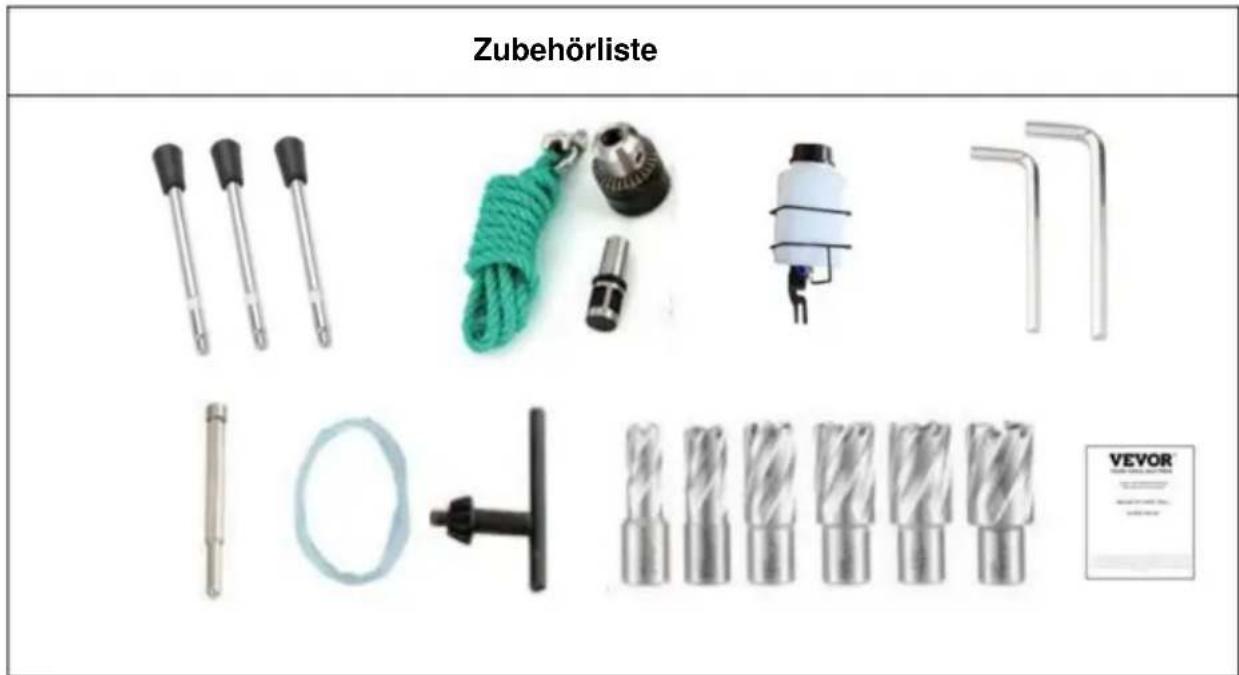

Zubehörliste VEVOR®

Bohrer (6 Stück): 1530 , 1830 , 2130 , 2430 , 2630 , 2730mm

Reihenfolge der Operation

1) Wählen Sie, ob Sie den Vorwärts- oder Rückwärtsschalter einschalten möchten.
2) Schalten Sie den MAGNETSCHALTER ein. Die Schalteranzeige leuchtet auf und der Magnet beginnt zu arbeiten.
3) Öffnen Sie den elektrischen Bohrerschalter. Der Bohrer wird mit Strom versorgt.
4) Öffnen Sie den Geschwindigkeitsschalter, um die Geschwindigkeit des Bohrers einzustellen.

ACHTUNG: Wenn Sie den Vorwärts-/Rückwärtsgang einschalten müssen,

Warten Sie, bis die Motorspindel zum Stillstand gekommen ist, bevor Sie den Betrieb aufnehmen!

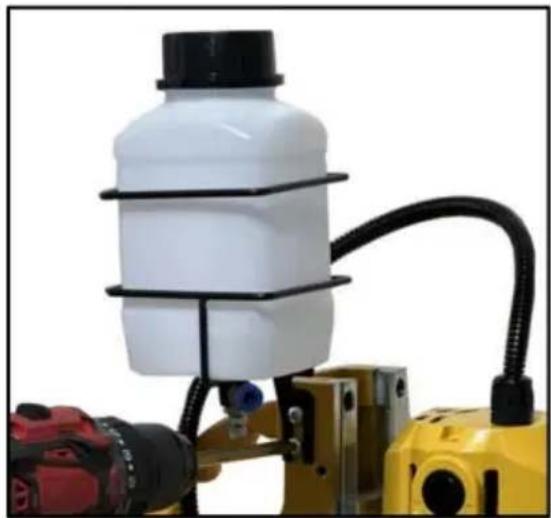

INSTALLATION DES KÜHLMITTELTANKS

Installieren Sie den Kühlmitteltank wie oben gezeigt.

INSTALLATION DES SPIRALBOHRERS

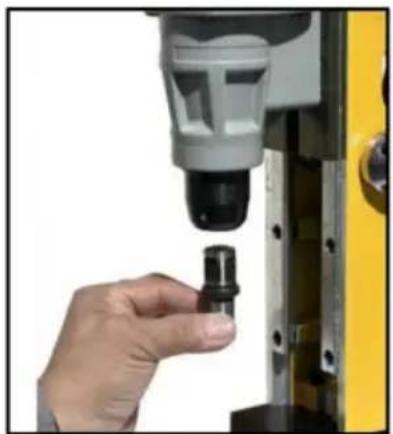

1. Den Dorn in die Spindel einsetzen und mit den Stellschrauben und und ziehen Sie sie mit dem M5-Inbusschlüssel fest.

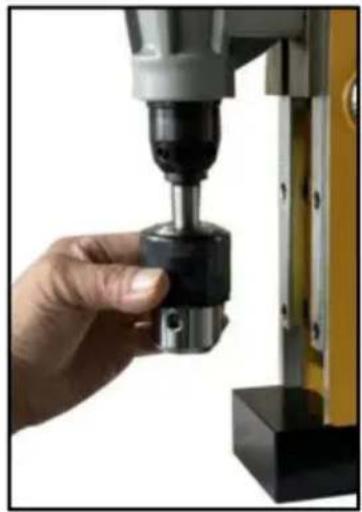

1. Schieben Sie das Spannfutter auf die Welle, bis es einrastet.

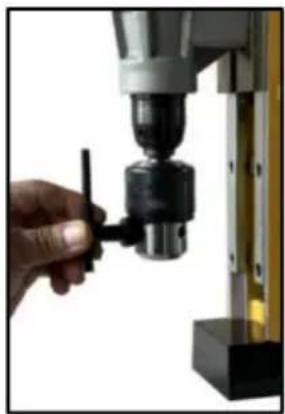

1. Lösen Sie die Spannbacken des Bohrfutters, indem Sie den Spannfutterschlüssel in eine der Öffnungen am Bohrfutter und Drehen gegen den Uhrzeigersinn.

1. Setzen Sie Ihren Spiralbohrer (nicht im Lieferumfang enthalten) in das Bohrfutter ein und drehen Sie das Bohrfutter Schraubenschlüssel im Uhrzeigersinn, bis der Einsatz einrastet.

WARNUNG: Einstellschlüssel IMMER vor der Verwendung entfernen.

INSTALLATION DES RINGBOHRERS/KERNBOHRS

1. Stecken Sie den Führungsstift in das obere Loch Ihres Kernbohrers (nicht im Lieferumfang enthalten).

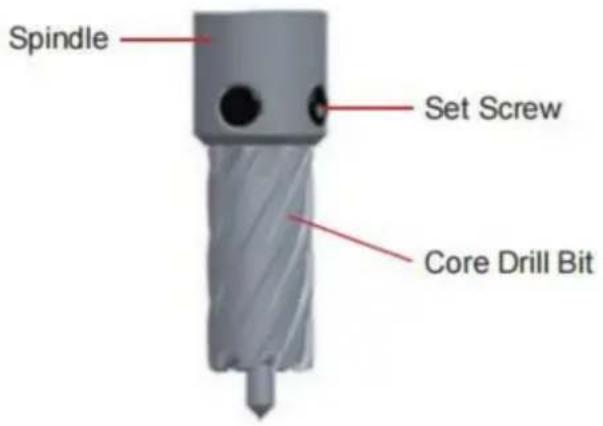

1. Setzen Sie den Bohrer auf die Spindel und fixieren Sie ihn mit den Stellschrauben und und ziehen Sie sie mit dem M5-Inbusschlüssel fest.

Spindle Set Screw Core Drill Bit

WARNUNG: Einstellschlüssel IMMER vor der Verwendung entfernen.

TIPPS ZUM BOHRVORGANG

1. Lokalisieren Sie zunächst mit einem Führungsstift die mit der Markierung markierte Mittelposition.
2. Um mit dem Bohren zu beginnen, müssen Sie den Lochsägenkopf langsam drücken, so dass der Bohrer die Stahlplatte vorsichtig zu berühren. Der Vorschub sollte um 1/3 reduziert werden, wenn die Fertigstellung eines Bohrlochs steht bevor.

HINWEIS: Der Lochsägenkopf sollte sich beim Schneiden immer im Kühlzustand befinden. Die beste Kühlmethode ist mit einem Kühlgerät. Der Kühlmittelfluss sollte nicht weniger als 47 ccm/min.

Für Materialien, die große Mengen feinen Pulvers erzeugen, wie z. B. Gusseisen und Gusskupfer kann kein Kühlmittel verwendet werden. Stattdessen kann Druckluft verwendet werden zur Spanabfuhr.

1. Achten Sie darauf, ob sich Späne aufwickeln. Ziehen Sie den Fräser heraus und entfernen Sie den Span, um eine Beschädigung des Fräsers durch Quetschen zu vermeiden.

2. Falls der Bohrer in der Innenbohrung festsitzt, justieren Sie die Bohrerklinge durch Fräserkörper mit einer Metalloidstange, bis der Stanzling abfällt. Verwenden Sie niemals harte Gegenstände, um Klopfen Sie auf die Kanten der Zähne, um eine Beschädigung der Schärfkanten zu verhindern.

3. Das Feststecken der Schnecke kann folgende Ursachen haben:

Rubelflecken	Lösung
Die Kanten der Zähne sind stumpf oder beschädigt.	Durch einen neuen Fräser ersetzen.
Der Spalt in der Gleitbahn ist zu groß.	Reduzieren Sie den Abstand der Gleitbahn.
Die Kühlung reicht nicht aus.	Erhöhen Sie den Kühlmittelfluss.
Zu große oder zu schwere Fütterung beim Bohren durch Stahlplatten.	Verlangsamen.
Die Feder der Welle bricht.	Ersetzen Sie die neue Feder.

1. Um den Einfluss magnetischer Saugwirkung zu vermeiden, entfernen Sie die Eisenspäne und

Entfernen Sie vor dem Bohren Unordnung an der Unterseite der Magnetbasis.

6.

Anleitung zur Fehlerbehebung

Problem	Grund	Lösung
Magnethalter hat keine Saugen.	Schlechter Schaltkontakt.	Schalter reparieren.
	Der Strom ist aus.	Reparatur der Stromversorgung
	Die Sicherung ist durchgebrannt.	liefern.Ersetzen Sie die Sicherung
	Elektromagnet kurz Kurzschluss oder Durchbrennen.	Reparieren oder ersetzen Sie das Magnetfuß.
	Es wird nicht adsorbiert auf Stahlteile.	Ändern oder verdicken Sie die Adsorptionsfläche(Dicke > 15 mm).
Die Maschine funktioniert nicht nachdem die Stromversorgung eingeschaltet ist.	Schlechter Schaltkontakt.	Schalter reparieren.
	Stecker locker.	Anschließen der Stromversorgung
	Die Bürste funktioniert nicht Kontaktieren Sie den Kommutator.	liefern.Ersetzen Sie die Bürste.
Magnetische Sitzabsaugung ist schwach.	Das adsorbierte Werkstück ist zu dünn.	Ändern oder verdicken Sie die Adsorptionsfläche(Dicke > 15 mm).
	Kleine adsorbierbare Oberfläche.	Ändern Sie die Adsorption Oberfläche oder vorübergehend Schweißen Sie die dicke Adsorption Oberfläche.
Elliptische Löcher erscheinen in die Bohrlöcher.	Die Vibration verursachte den Befestigungselement zu lösen.	Den Verschluss festziehen, nachdem Korrektur der Vertikalität.
	Der Bohrer schneidet nur auf einer	Nachschleifbohrer.
	Seite.Es gibt Trummer auf dem Beseitigen Sie Unordnung.Adsorptionsfläche.

WARTUNG UND LAGERUNG

HINWEIS: Bitte entfernen Sie vor der Wartung den Stecker.

1. Reinigen Sie nach jedem Gebrauch die Unterseite der Magnetsitzbohrmaschine und bewahren Sie sie ordnungsgemäß auf.
2. Bitte buttern Sie die Schiene rechtzeitig, wenn das Gleiten nicht reibungslos verläuft.
3. Bitte überprüfen Sie regelmäßig die elektrische Schutzeinrichtung.
4. Ob die Erdung zuverlässig ist.
5. Bitte überprüfen Sie es während der Regenzeit rechtzeitig.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
