TRAPANO A BASE MAGNETICA

MODELLO:ZT-50HAR

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti.

Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

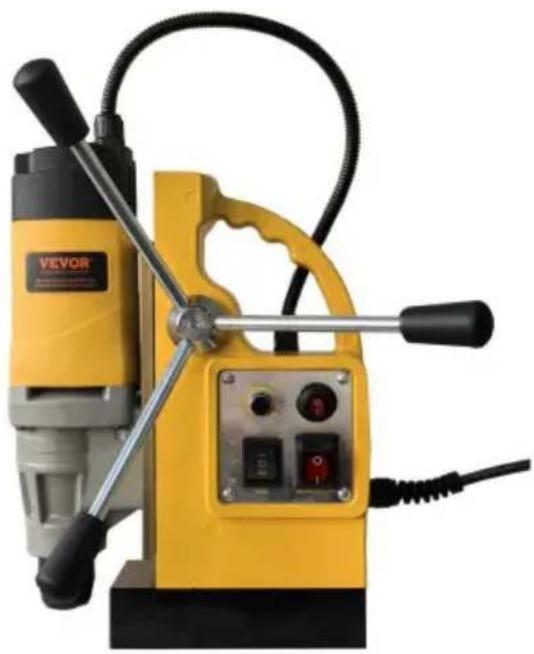

TRAPANO A BASE MAGNETICA

MODELLO: ZT-50HAR

NOTA: i pulsanti sul pannello di controllo di alcuni modelli di macchine potrebbero essere diversi. Per informazioni dettagliate, vedere il prodotto reale.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

DESCRIZIONE DEI SIMBOLI

I simboli utilizzati nel presente manuale hanno lo scopo di avvisare l'utente dei possibili rischi. Si prega di leggere attentamente i segnali di sicurezza e le istruzioni riportate di seguito. Le avvertenze di per sé non prevengono i rischi e non possono sostituire un'adeguata metodi per evitare incidenti.

Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avviso o pericolo. Ignorare questo avviso può causare un incidente. Per ridurre il rischio di lesioni, incendio o folgorazione, seguire sempre le raccomandazioni mostrato di seguito.

ATTENZIONE - Per ridurre il rischio di lesioni, gli utenti devono leggere il manuale di istruzioni accuratamente.

Prima di qualsiasi operazione, fare riferimento alla sezione appropriata di questo manuale utente.

ATTENZIONE: assicurarsi di indossare protezioni per gli occhi, maschere antipolvere e guanti durante l'uso questo prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE.

il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede raccolta differenziata dei rifiuti nell'Unione Europea. Questo simbolo si applica alla

prodotto e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti insieme ai normali rifiuti domestici ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

AVVERTENZE DI SICUREZZA

ATTENZIONE: leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e

specifiche fornite con questo elettroutensile. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

Avvertenze generali sulla sicurezza degli utensili elettrici - Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Aree disordinate o buie favoriscono incidenti. b) Non utilizzare utensili elettrici in atmosfere esplosive, come in presenza di
di liquidi, gas o polvere infiammabili. Gli utensili elettrici creano scintille che possono incendiarsi la polvere o i fumi.
c) Tenere lontani i bambini e gli astanti mentre si utilizza un elettroutensile. Distrazioni
può farti perdere il controllo. d) Prima di
lavorare per legare i polsini, le donne devono indossare un buon cappello da donna, lungo
capelli nascosti nel cappello, è severamente vietato indossare guanti. Quando la costruzione è
Una volta completata l'operazione, è necessario spegnere l'interruttore prima di partire.

Avvertenze generali sulla sicurezza degli utensili elettrici - Sicurezza elettrica

a) Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo.

non utilizzare adattatori con utensili elettrici con messa a terra. Spine non modificate

e prese corrispondenti ridurranno il rischio di scosse elettriche. b) Evitare il

contatto del corpo con superfici messe a terra o a massa, come tubi, radiatori, fornelli e frigoriferi. C'è un rischio

maggiore di scosse elettriche se il corpo

è collegato a terra o a massa. c)

Non esporre gli utensili elettrici alla pioggia o a condizioni di bagnato. L'acqua che entra in un apparecchio elettrico utensile aumenta il rischio di scosse elettriche.

d) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare

l'utensile elettrico. Tenere il cavo lontano da calore, olio, bordi taglienti o parti in movimento.

I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Quando si

utilizza un elettroutensile all'aperto, utilizzare una prolunga adatta per

uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.

shock.

f) Se non è possibile evitare di utilizzare un elettroutensile in un luogo umido, utilizzare un interruttore differenziale.

alimentazione protetta da interruttore differenziale (GFCI). L'uso di un GFCI riduce il rischio di

scossa elettrica.

Avvertenze generali sulla sicurezza degli utensili elettrici - Sicurezza personale

a) Rimani vigile, guarda cosa stai facendo e usa il buon senso quando gestisci un

elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di

droghe, alcol o farmaci. Un momento di disattenzione durante l'uso di utensili elettrici

può causare gravi lesioni personali. b) Utilizzare

dispositivi di protezione individuale. Indossare sempre protezioni per gli occhi.

attrezzature come maschera antipolvere, scarpe antinfortunistiche antiscivolo, casco o udito

protezione utilizzata per le condizioni appropriate ridurrà i danni personali. c) Prevenire l'avviamento

involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima

collegamento alla fonte di alimentazione e/o alla batteria, sollevamento o trasporto dell'utensile.

Trasportare utensili elettrici tenendo il dito sull'interruttore o alimentare utensili elettrici che

tenere l'interruttore acceso favorisce gli incidenti.

d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico.

una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'utensile elettrico può causare

lesioni personali. e)

Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente

migliore controllo dell'utensile elettrico in situazioni impreviste.

f) Vestitevi in modo appropriato. Non indossate abiti larghi o gioielli. Tenete i capelli e

vestiti lontano dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono essere intrappolati in parti in movimento.

g) Se sono previsti dispositivi per il collegamento di sistemi di aspirazione e raccolta della polvere strutture, assicurarsi che siano collegate e utilizzate correttamente. Utilizzo di sistemi di raccolta della polvere può ridurre i rischi legati alla polvere.

h) Non lasciare che la familiarità acquisita con l'uso frequente degli strumenti ti permetta di diventare compiacenti e ignorano i principi di sicurezza degli utensili. Un'azione negligente può causare gravi lesioni in una frazione di secondo.

I) Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini.

J) Utilizzare solo dispositivi di sicurezza approvati da un ente appropriato agenzia di standardizzazione. Le attrezzature di sicurezza non approvate potrebbero non fornire un'adeguata protezione. La protezione degli occhi deve essere approvata ANSI e la protezione delle vie respiratorie deve essere approvato dal NIOSH per i rischi specifici dell'area di lavoro.

K) Non appoggiare l'utensile finché non si è completamente fermato. Le parti mobili possono afferra la superficie e togli l'utensile dal tuo controllo.

L) Quando si utilizza un elettroutensile portatile, mantenere una presa salda sull'utensile con entrambe le mani. mani per resistere alla coppia di avviamento.

M) Non lasciare l'utensile incustodito quando il pacco batteria è collegato. Spegnere l'utensile e rimuovere la batteria prima di partire.

N) Le persone portatrici di pacemaker devono consultare il proprio medico prima dell'uso. I campi elettromagnetici in prossimità del pacemaker cardiaco potrebbero causare interferenza o guasto del pacemaker.

O) Le avvertenze, le precauzioni e le istruzioni discusse in questa istruzione il manuale non può coprire tutte le possibili condizioni e situazioni che possono verificarsi. Deve deve essere compreso dall'operatore che il buon senso e la cautela sono fattori che non può essere integrato in questo prodotto, ma deve essere fornito dall'operatore

Uso e cura degli utensili elettrici

a) Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per la propria applicazione.

l'utensile elettrico corretto svolgerà il lavoro meglio e in modo più sicuro alla velocità per cui è stato progettato progettato. b)

Non utilizzare l'utensile elettrico se l'interruttore non lo accende e spegne. Qualsiasi potenza

l'utensile che non può essere controllato con l'interruttore è pericoloso e deve essere riparato. c) Scollegare la spina dalla fonte di alimentazione e/o rimuovere la batteria, se

staccabile, dall'utensile elettrico prima di effettuare qualsiasi regolazione, sostituzione accessori o per riporre gli utensili elettrici. Tali misure preventive di sicurezza riducono la rischio di avvio accidentale dell'utensile elettrico. d)

Conservare gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non consentirne l'uso a persone non hanno familiarità con l'utensile elettrico o con le presenti istruzioni per l'uso dell'utensile elettrico.

Gli utensili elettrici sono pericolosi nelle mani di utenti non addestrati. e) Manutenere gli utensili elettrici e gli accessori. Controllare che non vi siano disallineamenti o inceppamenti di parti in movimento, rottura di parti e qualsiasi altra condizione che possa influire sulla potenza funzionamento dell'utensile. Se danneggiato, far riparare l'utensile elettrico prima dell'uso. Molti gli incidenti sono causati da utensili elettrici sottoposti a scarsa manutenzione.

f) Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio adeguatamente mantenuti con affilatura i bordi taglienti hanno meno probabilità di incepparsi e sono più facili da controllare.
g) Utilizzare l'utensile elettrico, gli accessori e le punte degli utensili ecc. in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere eseguito. Utilizzo dell'utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.
h) Mantenere le maniglie e le superfici di presa asciutte, pulite e prive di olio e grasso.

Le maniglie e le superfici di presa scivolose non consentono una manipolazione e un controllo sicuri dello strumento in situazioni impreviste.

i) Si prega di confermare il numero di volt di tensione prima dell'uso. La tensione di lavoro è non più di ±5%. Se è superiore, causerà la combustione del motore e perdite incidenti.
j) Durante la costruzione, prestare attenzione a evitare che l'acqua entri nel motore o ostruendo il foro di ventilazione, in modo da non ridurre la dissipazione del calore prestazioni del motore e causare la combustione del motore. k) Nella costruzione in lamiera di acciaio, prestare attenzione alla sicurezza della parte inferiore strato di personale e merci, perforazione di travi e colonne di ferro e prestare attenzione a la sicurezza della struttura dell'edificio.
L) In modalità sospensione, la cintura di sicurezza deve essere strettamente allacciata e il magnete trapano fissato per prevenire interruzioni di corrente improvvisse o causate da incidenti.
M) Non tagliare il cavo di alimentazione o cambiare la spina da soli. Ciò causerà il macchina da bruciare.

Servizio

Fate riparare il vostro elettroutensile da un riparatore qualificato utilizzando solo pezzi identici parti di ricambio. Ciò garantirà che la sicurezza dell'utensile elettrico sia mantenuta.

In ogni caso, dovrebbe essere avviato in stato di assenza di carico. È vietato avviare con carico, in modo da evitare danni alla macchina. Si prega di prestare attenzione alla stabilità del trapano magnetico quando si lavora ad alta quota, in modo da evitare che la macchina cadendo.

Assicurarsi che il cavo di terra sia collegato a terra in modo affidabile.

Durante lo spostamento, il trapano magnetico deve essere sollevato per evitare danni all'base magnetica.

Nella manutenzione bisogna utilizzare i pezzi originali, per rendere la macchina raggiungere il miglior stato d'uso.

Mantenere etichette e targhette sull'utensile. Queste contengono importanti informazioni di sicurezza informazioni. Se illeggibili o mancanti, contattare VEVOR per una sostituzione.

Sicurezza delle vibrazioni

Questo strumento vibra durante l'uso. L'esposizione ripetuta o prolungata alle vibrazioni può causare lesioni fisiche temporanee o permanenti, in particolare alle mani, alle braccia e spalle. Per ridurre il rischio di lesioni legate alle vibrazioni:

a. Chiunque utilizzi utensili vibranti regolarmente o per un periodo prolungato dovrebbe prima essere essere esaminati da un medico e poi sottoporsi a controlli medici regolari per garantire la salute i problemi non sono causati o peggiorati dall'uso. Le donne incinte o le persone che hanno una circolazione sanguigna compromessa nella mano, precedenti lesioni alla mano, nervosismo disturbi del sistema nervoso, diabete o malattia di Raynaud non dovrebbero usare questo strumento. Se avvertire sintomi correlati alle vibrazioni (come formicolio, intorpidimento e sensazione di bruciore o dita blu), consultare un medico il prima possibile. b. Non fumare durante

l'uso. La nicotina riduce l'afflusso di sangue alle mani e dita, aumentando il rischio di lesioni correlate alle vibrazioni. c.

Indossare guanti adatti per ridurre gli effetti delle vibrazioni durante l'uso. d. Utilizzare utensili con le vibrazioni più basse quando è possibile.

e. Includere periodi senza vibrazioni ogni giorno di lavoro.

f. Afferrare l'utensile il più delicatamente possibile (mantenendone comunque il controllo sicuro). Lasciare che l'utensile fare il lavoro.

g. Per ridurre le vibrazioni, effettuare la manutenzione dell'utensile come spiegato nel presente manuale. Se presente

se si verificano vibrazioni anomale, interromperne immediatamente l'uso.

Sicurezza della messa a terra

PER PREVENIRE SCOSSE ELETTRICHE E MORTE DOVUTE A USO ERRATO

MESSA A TERRA: in caso di dubbi sulla messa a terra, rivolgersi a un elettricista qualificato.

la presa sia correttamente messa a terra. Non modificare la spina del cavo di alimentazione fornita con il caricabatterie. Non utilizzare il caricabatterie se il cavo di alimentazione o la spina sono danneggiati. Se danneggiato, farlo riparare da un centro di assistenza prima dell'uso. Se la spina non si adatta al presa elettrica, far installare una presa idonea da un elettricista qualificato.

MODELLO E PARAMETRI

Modello	Modello ZT-50HAR
Ingresso	CA 230 V 50 Hz (EUR/AUS);CA 120 V 60 Hz (USA)
Potenza massima	1400W
Velocità	0-750 giri/min(USA); 0-700 giri/min(EUR/AUS)
Attrazione magnetica	12800N
Max. Foratura cava	ÿ50mm (Profondità: 50mm)
Foratura a torsione	ÿ3-ÿ16mm (profondità: 100mm)
Viaggio	160mm
Fusibile	15A
Direzione di rotazione	Avanti / Indietro

SCHEMA DELLA STRUTTURA

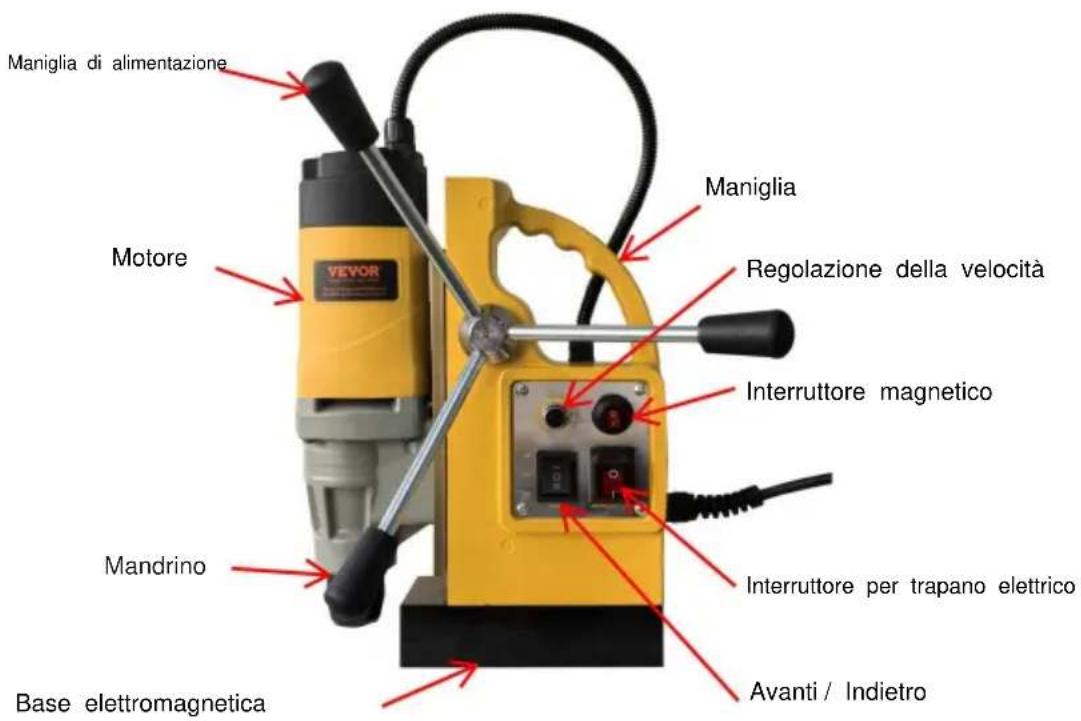

Maniglia di alimentazione Motore VEVOR Maniglia Regolazione della velocità Interruttore magnetico Mandrino Interruttore per trapano elettrico Avanti / Indietro Base elettromagnetica

NOTA: i pulsanti sul pannello di controllo di alcuni modelli di macchine potrebbero essere diversi. Per informazioni dettagliate, vedere il prodotto reale.

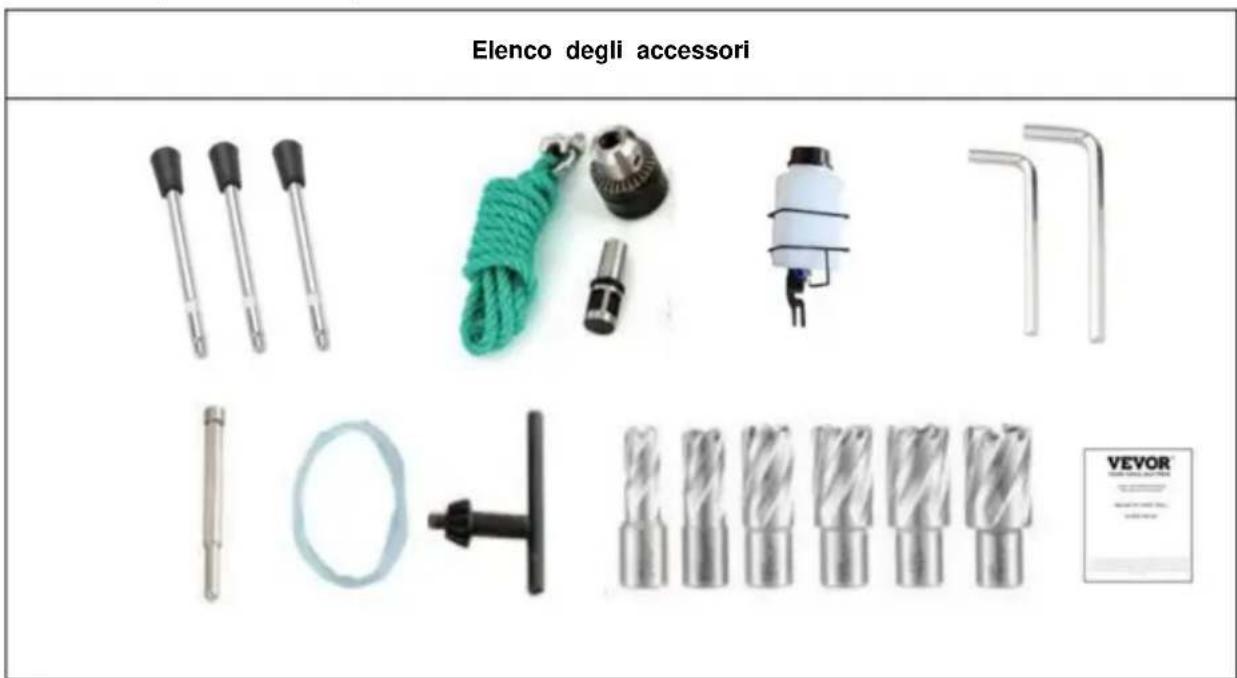

Elenco degli accessori VEVOR®

Punte da trapano (6 pezzi): ÿ15*30,ÿ18*30,ÿ21*30,ÿ24*30,ÿ26*30,ÿ27*30mm

ORDINE DI OPERAZIONE

1) Scegliere se attivare l'interruttore Avanti o Indietro.
2) Accendere l'INTERRUTTORE MAGNETICO, l'indicatore dell'interruttore si accende e il magnete inizia a funzionare.
3) Aprire l'INTERRUTTORE DEL TRAPANO ELETTRICO, il trapano è stato alimentato.
4) Aprire l'interruttore della velocità per regolare la velocità del trapano.

ATTENZIONE: quando è necessario cambiare marcia avanti/indietro, è necessario

attendere che il mandrino del motore smetta di ruotare prima di procedere!

INSTALLAZIONE DEL SERBATOIO DEL REFRIGERANTE

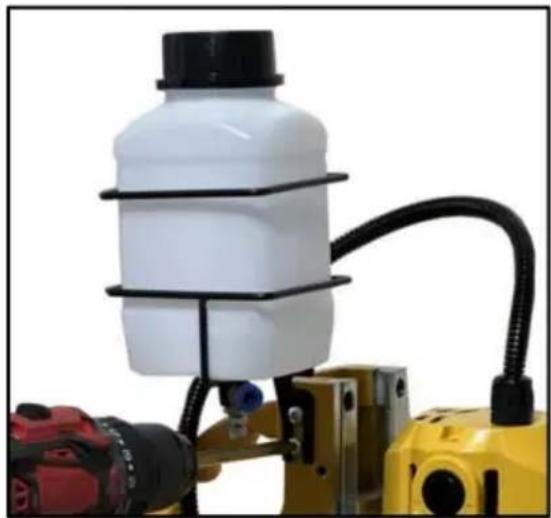

Installare il serbatoio del refrigerante come mostrato sopra.

INSTALLAZIONE PUNTE PER TRAPANO ELICOIDALE

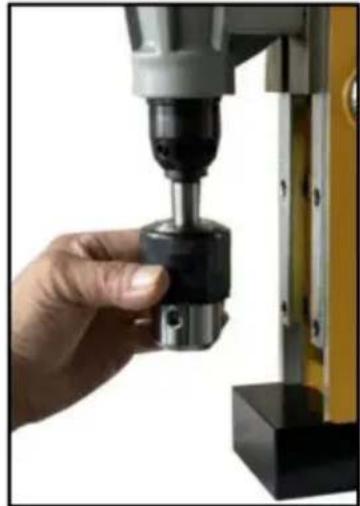

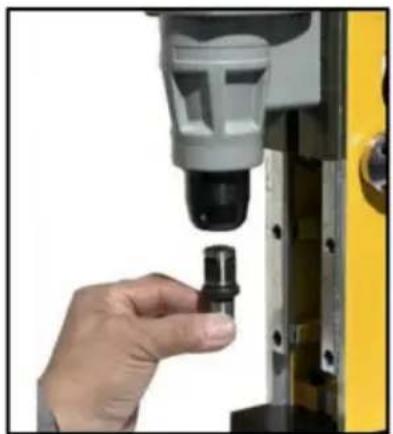

1. Inserire l'albero nel mandrino e fissarlo fissando le viti di fissaggio e serrandoli con la chiave esagonale M5.

1. Far scorrere il mandrino sull'albero finché non si blocca in posizione.

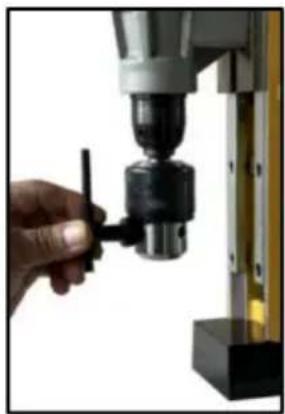

1. Allentare le ganasce del mandrino inserendo la chiave del mandrino in uno dei fori sul mandrino e ruotandolo in senso antiorario.

1. Montare la punta elicoidale (non inclusa) nel mandrino e ruotare il mandrino chiave in senso orario finché la punta non si blocca in posizione.

ATTENZIONE: rimuovere SEMPRE le chiavi di regolazione prima dell'uso.

INSTALLAZIONE DELLA FRESA ANULARE/PUNTA PER CAROTAGGIO

1. Inserire il perno pilota nel foro superiore della punta del trapano (non inclusa).

1. Montare la punta sul mandrino, bloccandola in posizione fissando le viti di fissaggio e serrandoli con la chiave esagonale M5.

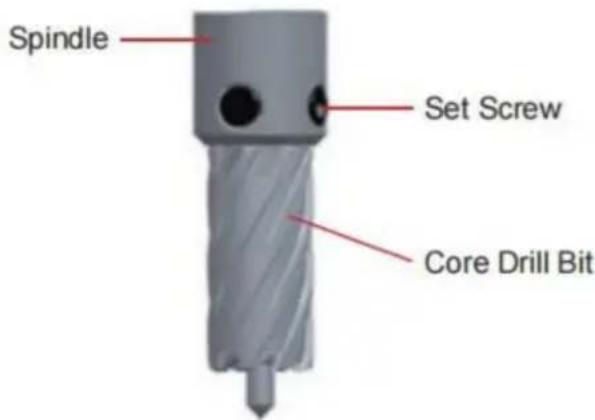

Spindle Set Screw Core Drill Bit

ATTENZIONE: rimuovere SEMPRE le chiavi di regolazione prima dell'uso.

SUGGERIMENTI PER L'OPERAZIONE DI PERFORAZIONE

1. Individuare prima con un perno pilota la posizione centrale contrassegnata o il marcatore.
2. Per iniziare la foratura, è necessario premere lentamente la fresa anulare, consentendo alla fresa toccare con attenzione la piastra d'acciaio. La velocità di avanzamento deve essere ridotta di 1/3 quando il completamento di un foro è imminente.

NOTA: la fresa anulare deve sempre essere in modalità di raffreddamento durante il taglio.

Il metodo di raffreddamento migliore è con un dispositivo di raffreddamento. Il flusso del refrigerante non deve essere inferiore a 47 cc/min.

Per quei materiali che creano una grande quantità di polvere fine, come la ghisa e rame fuso, il refrigerante non può essere utilizzato. Al suo posto può essere utilizzata aria compressa per la rimozione dei trucioli.

1. Prestare attenzione se i trucioli si stanno avvolgendo. Estrarre la fresa e rimuovere il truciolo per evitare danni alla fresa dovuti alla compressione.

2. Nel caso in cui la lumaca rimanga incastrata nel foro interno, regolare la lama del bit picchiettando corpo della fresa con una barra metallica finché la scheggia non cade. Non usare mai oggetti duri per picchiettare i bordi dei denti per evitare di danneggiare i bordi affilati.

3. L'incollaggio delle lumache avviene per i seguenti motivi:

Punti rublo	Soluzione
Bordi dei denti smussati o danneggiati.	Sostituirla con una nuova fresa.
Lo spazio tra le guide è troppo ampio.	Ridurre lo spazio tra le guide.
Il raffreddamento non è sufficiente.	Aumentare il flusso del refrigerante.
Nutrire troppo o troppo duramente quando foratura di piastre di acciaio.	Rallentare.
La molla del pergolato si rompe.	Sostituire la molla nuova.

1. Per evitare l'influenza dell'aspirazione magnetica, eliminare la limatura di ferro e

ingombro sul fondo della base magnetica prima di forare.

6.

ISTRUZIONI PER LA RISOLUZIONE DEI PROBLEMI

Problema	Motivo	Soluzione
Il supporto magnetico non ha aspirazione.	Contatto dell'interruttore scadente.	Riparare l'interruttore.
	La corrente è interrotta.	Riparare l'alimentazione
	Il fusibile è saltato.	fornitura.Sostituire il fusibile
	Elettromagnete corto circuito o bruciatura.	Riparare o sostituire il base magnetica.
	Non viene adsorbito su parti in acciaio.	Cambiare o addensare il superficie di adsorbimento (spessore > 15mm).
La macchina non funziona dopo aver acceso la corrente.	Contatto dell'interruttore scadente.	Riparare l'interruttore.
	Spina allentata.	Collegamento dell'alimentazione
	La spazzola non contattare il commutatore.	fornitura.Sostituisci la spazzola.
L'aspirazione magnetica del sedile è Debole.	Il pezzo adsorbito è troppo sottile.	Cambiare o addensare il superficie di adsorbimento (spessore > 15mm).
	Piccolo assorbibile superficie.	Cambia l'adsorbimento superficie o temporaneamente saldare l'adsorbimento spesso superficie.
Appaiono dei fori ellittici in i fori di perforazione.	La vibrazione ha causato la elemento di fissaggio da allentare.	Stringere la chiusura dopo correggendo la verticalità.
	Il trapano taglia solo su uno lato.Ci sono detriti sul Eliminare il disordine.superficie di adsorbimento.	Punta di riaffilatura.

MANUTENZIONE E CONSERVAZIONE

NOTA: rimuovere la spina prima di effettuare la manutenzione.

1. Dopo ogni utilizzo, pulire la parte inferiore del trapano magnetico e conservarla correttamente.
2. Si prega di imburrare la pista in tempo quando la scivolata non è fluida.
3. Controllare regolarmente il dispositivo di protezione elettrica.
4. Se la messa a terra è affidabile.
5. Si prega di controllare in tempo durante la stagione delle piogge.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
