GEBRUIKSAANWIJZING ZT-50HAR Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

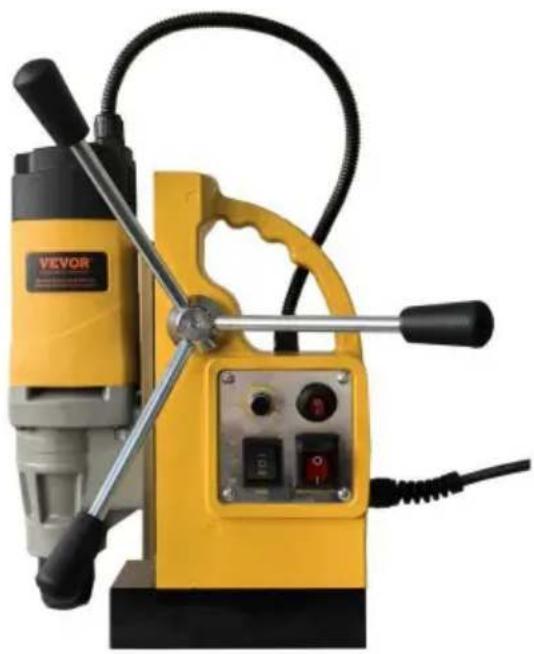

MAGNETISCHE BASISBOOR

MODEL: ZT-50HAR

OPMERKING: De knoppen op het bedieningspaneel van sommige machinemodellen kunnen afwijken. Bekijk het echte product voor gedetailleerde informatie.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BESCHRIJVING VAN DE SYMBOLEN

De symbolen die in deze handleiding worden gebruikt, zijn bedoeld om u te waarschuwen voor mogelijke risico's.

Lees de onderstaande veiligheidsborden en instructies volledig door. De waarschuwingen

op zichzelf de risico's niet voorkomen en geen vervanging kunnen zijn voor een goede

methoden om ongelukken te voorkomen.

Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om de

Om risico op letsel, brand of elektrocutie te voorkomen, dient u altijd de aanbevelingen op te volgen hieronder weergegeven.

WAARSCHUWING - Om het risico op letsel te verminderen, moeten gebruikers de gebruiksaanwijzing lezen voorzichtig.

Raadpleeg het desbetreffende gedeelte in deze gebruikershandleiding voordat u met de bediening begint.

WAARSCHUWING: Draag altijd een oogbescherming, een stofmasker en handschoenen wanneer u dit product gebruikt. dit product.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG.

symbool met een doorgekruiste afvalbak geeft aan dat het product moet worden afgevoerd

gescheiden afvalinzameling in de Europese Unie. Dit symbool geldt voor de

product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mag niet bij het normale huisvuil worden gegooid, maar moet naar een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werking veroorzaken.

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties die bij dit elektrische gereedschap worden geleverd. Het niet opvolgen van alle vermelde instructies onderstaande instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap - Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken. b) Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die kunnen ontbranden het stof of de dampen.

c) Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleidingen kan ertoe leiden dat u de controle verliest. d)

Voordat u begint met het vastmaken van de manchetten, moeten vrouwen een goede dameshoed dragen, lang haar dat in de hoed verborgen zit, is het ten strengste verboden om handschoenen te dragen. Wanneer de constructie is voltooid, moet de schakelaar worden uitgezet voordat u vertrekt.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap - Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Ongewijzigde stekkers

en bijpassende stopcontacten verminderen het risico op een elektrische schok. b)

Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam

is geaard of geaard. c) Stel elektrisch

gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch apparaat binnendringt gereedschap verhoogt het risico op een elektrische schok.

d) Misbruik het snoer niet. Gebruik het snoer nooit om te dragen, te trekken of los te koppelen.

het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.

Beschadigde of in de knoop geraakte snoeren vergroten het risico op een elektrische schok. e)

Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schok.

f) Als het onvermijdelijk is om een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar. aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schok.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap - Persoonlijke veiligheid

a) Blijf alert, let op wat u doet en gebruik uw gezonde verstand bij het bedienen van een

elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van

drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap

kan leiden tot ernstig persoonlijk letsel. b) Gebruik

persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende

uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm of gehoorbescherming

bescherming die wordt gebruikt voor geschikte omstandigheden zal persoonlijk letsel verminderen. c) Voorkom

onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat

het aansluiten op een stroombron en/of accu, het oppakken of dragen van het gereedschap.

Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het van stroom voorzien van elektrisch gereedschap dat als de schakelaar aan staat, leidt dat tot ongelukken.

d) Verwijder alle afstelsleutels of steeksleutels voordat u het elektrische gereedschap inschakelt.

Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel. e)

Reik niet te ver. Zorg te allen tijde voor een goede voet en evenwicht. Dit maakt het mogelijk betere controle over het elektrische gereedschap in onverwachte situaties.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar en

kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in

bewegende delen. g) Indien er voorzieningen zijn voor de aansluiting van stofafzuiging en -opvang voorzieningen, zorg ervoor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

h) Laat de vertrouwdheid die u hebt door het veelvuldig gebruiken van gereedschap niet ertoe leiden dat u zelfgenoegzaam en negeren de principes van gereedschapsveiligheid. Een onzorgvuldige handeling kan ernstige binnen een fractie van een seconde een verwonding oplopen.

I) Dit product is geen speelgoed. Houd het buiten bereik van kinderen.

J) Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een bevoegde instantie. standaardenbureau. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk niet voldoende bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en ademhalingsbescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

K) Leg het gereedschap niet neer voordat het volledig tot stilstand is gekomen. Bewegende delen kunnen Pak het oppervlak vast en trek het gereedschap uit uw macht.

L) Houd bij het gebruik van een handgereedschap het gereedschap stevig vast met beide handen. handen om weerstand te bieden aan het startkoppel.

M) Laat het gereedschap niet onbeheerd achter wanneer de accu is aangesloten. Schakel het apparaat uit het gereedschap en verwijder de batterij voordat u vertrekt.

N) Mensen met een pacemaker dienen voor gebruik hun arts te raadplegen.

Elektromagnetische velden in de directe nabijheid van een pacemaker kunnen leiden tot: Interferentie of falen van de pacemaker.

O) De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie worden besproken handleiding kan niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. Het moet moet door de exploitant worden begrepen dat gezond verstand en voorzichtigheid factoren zijn die kan niet in dit product worden ingebouwd, maar moet door de exploitant worden geleverd

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal de klus beter en veiliger klaren in het tempo waarvoor het bedoeld is. ontworpen.

b) Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Alle elektrische gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien

afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt,

accessoires, of het opbergen van elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen verminderen de

risico dat het elektrische gereedschap per ongeluk wordt gestart. d) Bewaar

elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat geen personen het gereedschap in de buurt van kinderen houden.

onbekend zijn met het elektrisch gereedschap of deze instructies voor het bedienen van het elektrisch gereedschap niet kennen.

Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers. e)

Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van

bewegende delen, breuk van onderdelen en elke andere toestand die de kracht kan beïnvloeden

werking van het gereedschap. Als het beschadigd is, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Veel

Ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe

snijkanten lopen minder snel vast en zijn gemakkelijker te controleren. g) Gebruik

het elektrische gereedschap, de accessoires en de gereedschapsbits etc. in overeenstemming met deze

instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden

uitgevoerd. Gebruik van het elektrisch gereedschap voor andere handelingen dan de beoogde

kan leiden tot een gevaarlijke situatie.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.

Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle

van het gereedschap in onverwachte situaties.

i) Controleer het aantal volts voor gebruik. De werkspanning is

niet meer dan ±5%. Als het meer is, zal het leiden tot motorverbranding en lekkage

ongelukken.

j) Let er tijdens de constructie op dat er geen water in de motor komt

of het blokkeren van het ventilatiegat, om de warmteafvoer niet te verminderen

prestaties van de motor en ervoor zorgen dat de motor doorbrandt. k) Bij de

constructie met stalen platen moet u letten op de veiligheid van de onderste

laag van personeel en goederen, ijzeren balk en kolom boren, en let op

de veiligheid van de constructie van het gebouw.

L) Bij de vering moet de veiligheidsgordel strak vastzitten en de magneet moet

boormachine vastgezet om plotselinge stroomuitval of stroomuitval door ongelukken te voorkomen.

M) Knip het netsnoer niet door en vervang de stekker niet zelf. Dit kan de

machine laten doorbranden.

Dienst

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke gereedschappen gebruikt. vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft. In ieder geval moet het in onbelaste toestand worden gestart. Het is verboden om met belasting te starten, om schade aan de machine te voorkomen. Let op de stabiliteit van de magnetische boor bij werkzaamheden op grote hoogte, om te voorkomen dat de machine vallen.

Zorg ervoor dat de aardingskabel goed geaard is.

Bij het verplaatsen moet de magneetboormachine worden opgetild om schade aan de boor te voorkomen. magnetische basis.

Bij het onderhoud moeten de originele onderdelen worden gebruikt, om de machine optimaal te laten functioneren. de beste gebruiksstatus bereiken.

Zorg voor labels en naamplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. informatie. Indien onleesbaar of ontbrekend, neem dan contact op met VEVOR voor vervanging.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

a. ledereen die regelmatig of gedurende een langere periode trillende gereedschappen gebruikt, moet eerst door een arts worden onderzocht en daarna regelmatig medische controles ondergaan om de medische toestand te garanderen problemen niet worden veroorzaakt of verergerd door gebruik. Zwangere vrouwen of mensen die een verstoorde bloedcirculatie naar de hand hebben, eerdere handblessures, zenuwaandoeningen systeemstoornissen, diabetes of de ziekte van Raynaud mogen deze tool niet gebruiken. Als u symptomen voelt die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zo snel mogelijk medisch advies inwinnen. b. Niet roken tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.

c. Draag geschikte handschoenen om de trillingseffecten op het gebruik te verminderen. d. Gebruik gereedschap met de laagste trillingen wanneer er een keuze is.

e. Zorg ervoor dat er op elke werkdag een periode is waarin er geen trillingen optreden.

f. Pak het gereedschap zo licht mogelijk vast (maar houd het toch veilig onder controle). Laat het gereedschap doe het werk.

g. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er

Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Aarding Veiligheid

OM ELEKTRISCHE SCHOKKEN EN DE DOOD DOOR ONJUISTE

AARDING: raadpleeg een gekwalificeerde elektricien als u twijfelt of

het stopcontact goed geaard is. Wijzig de meegeleverde stekker van het netsnoer niet.

de oplader. Gebruik de oplader niet als het netsnoer of de stekker beschadigd is. Als

beschadigd is, laat het dan repareren door een servicecentrum voordat u het gebruikt. Als de stekker niet past,

stopcontact, laat dan een goed stopcontact installeren door een gekwalificeerde elektricien.

MODEL EN PARAMETERS

Model	ZT-50HAR
Invoer	Wisselstroom 230V 50Hz (EUR/AUS); AC 120V 60Hz (VS)
Maximaal vermogen	1400W
Snelheid	0-750r/min (VS); 0-700r/min (EUR/AUS)
Magnetische aantrekkingskracht	12800N
Max. Holle Boring	ÿ50mm (Diepte: 50mm)
Draaiboren	ÿ3-ÿ16mm (Diepte: 100mm)
Reis	160mm
Samensmellen	15A
Rotatierichting	Vooruit / Achteruit

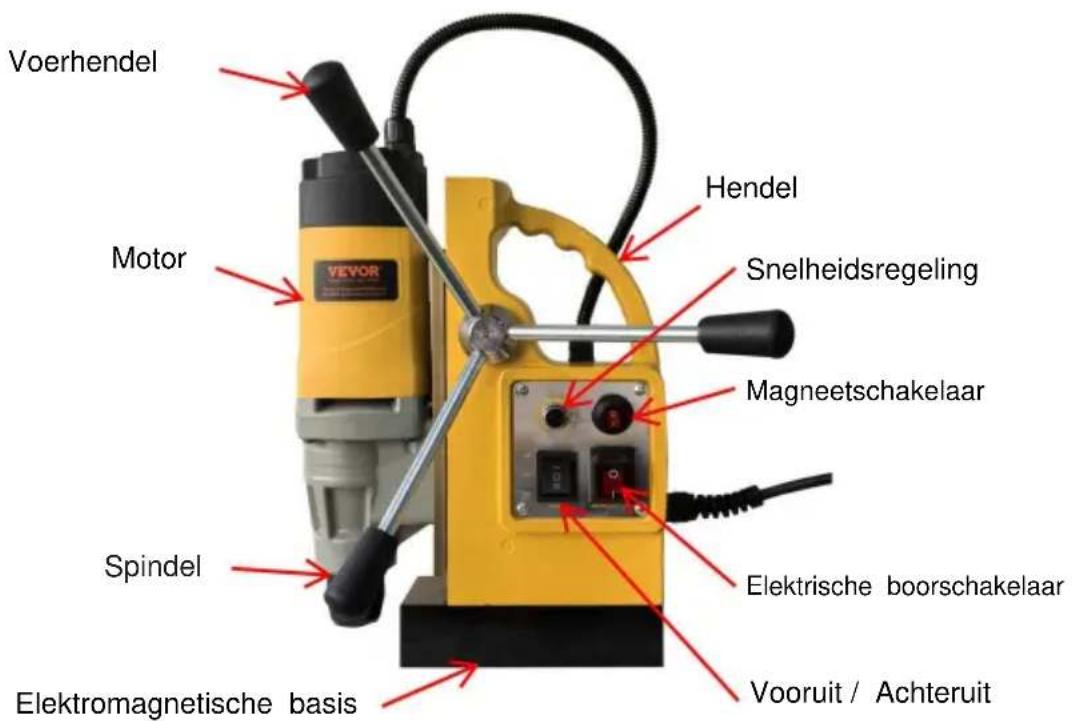

STRUCTUURDIAGRAM

Voerhendel Motor Spindel Elektromagnetische basis Hendel Snelheidsregeling Magneetschakelaar Elektrische boorschakelaar Vooruit / Achteruit

OPMERKING: De knoppen op het bedieningspaneel van sommige machinemodellen kunnen afwijken. Bekijk het echte product voor gedetailleerde informatie.

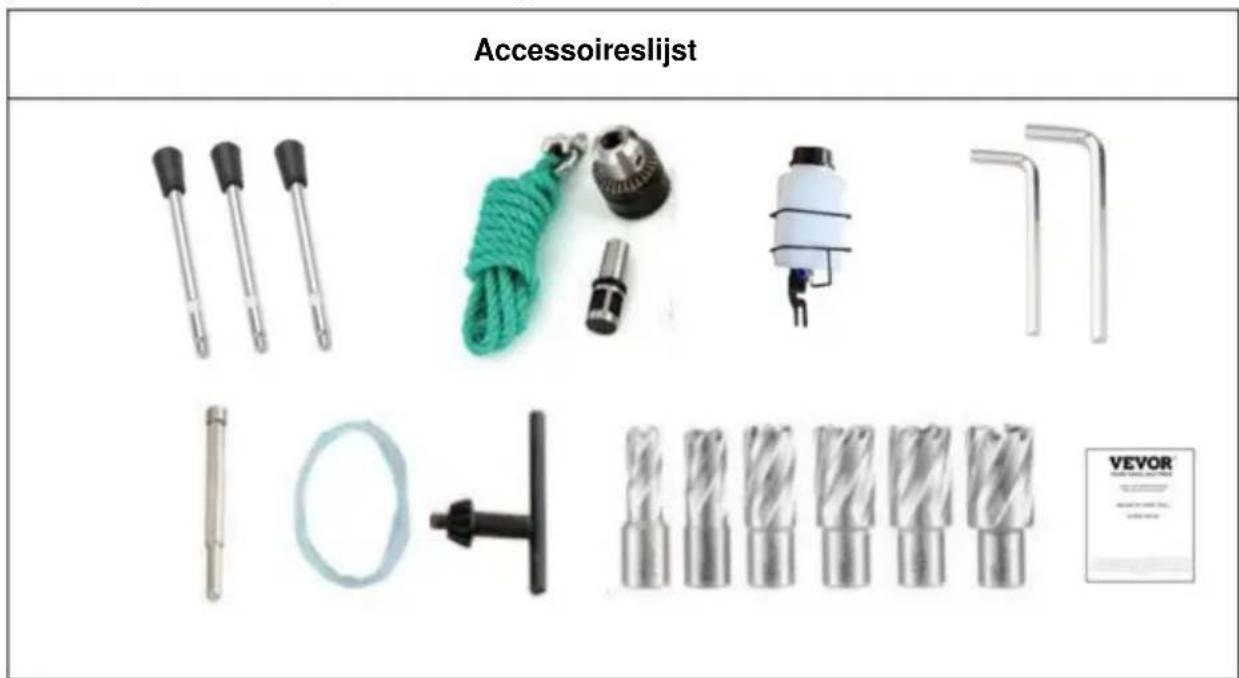

Accessoireslijst VEVOR®

Boortjes (6 stuks): 1530 , 1830 , 2130 , 2430 , 2630 , 2730mm

1) Kies of u de schakelaar Vooruit of Achteruit wilt inschakelen.
2) Schakel de MAGNET SWITCH in, de schakelaarindicator licht op en de magneet begint te werken.
3) Open de EIEKTRISCHE BOORSCHAKELAAR, de boormachine is onder spanning gezet.
4) Open de snelheidsschakelaar om de snelheid van de boormachine aan te passen.

WAARSCHUWING: Wanneer u de vooruit-/achteruitversnelling wilt omschakelen, moet u:

Wacht tot de motorspindel stilstaat voordat u de machine bedient!

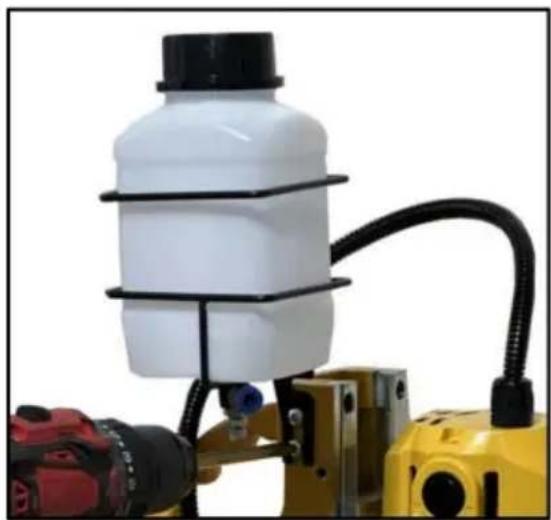

INSTALLATIE VAN KOELVLOEISTOFTANK

Plaats het koelvloeistofreservoir zoals hierboven afgebeeld.

INSTALLATIE VAN DE DRAAIBOOR

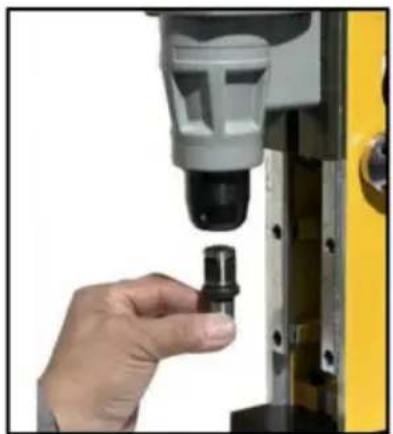

1. Plaats de as in de spindel en zet deze vast door de stelschroeven en Draai ze vast met de M5 inbussleutel.

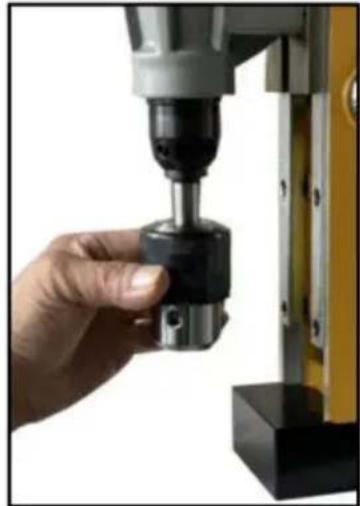

1. Schuif de boorkop op de as totdat deze vastklikt.

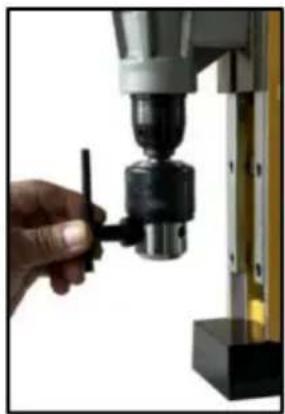

1. Maak de kaken van de boorkop los door de boorkopsleutel in een van de gaten aan de zijkant te steken. klem en draai hem tegen de klok in.

1. Plaats uw spiraalboor (niet meegeleverd) in de boorkop en draai de boorkop Draai de sleutel met de klok mee totdat de bit vastzit.

WAARSCHUWING: Verwijder ALTIJD de afstelsleutels vóór gebruik.

INSTALLATIE VAN RINGSNIJDER/KERNBOOR

1. Plaats de geleidepen in het bovenste gat van uw kernboor (niet meegeleverd).

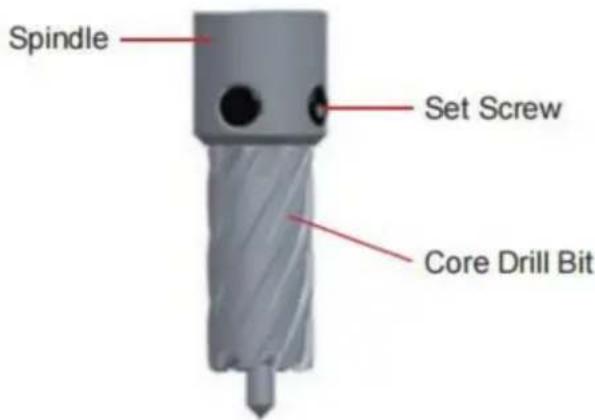

1. Plaats de bit op de spindel en vergrendel deze door de stelschroeven te bevestigen en Draai ze vast met de M5 inbussleutel.

Spindle Set Screw Core Drill Bit

WAARSCHUWING: Verwijder ALTIJD de afstelsleutels vóór gebruik.

TIPS VOOR BOORWERKZAAMHEDEN

1. Plaats de geleidepen eerst in de gemarkeerde of gemarkeerde middelste positie.
2. Om te beginnen met boren, moet u de ringfrees langzaam indrukken, zodat de frees om de stalen plaat voorzichtig aan te raken. De voedingssnelheid moet met 1/3 worden verlaagd wanneer de voltooiing van een geboord gat is nabij.

OPMERKING: De ringfrees moet tijdens het snijden altijd afkoelen.

De beste koelmethode is met een koelapparaat. De stroming van het koelmiddel mag niet minder dan 47cc/min.

Voor materialen die een grote hoeveelheid fijn poeder produceren, zoals gietijzer en gegoten koper, koelmiddel kan niet worden gebruikt. Perslucht kan in plaats daarvan worden gebruikt voor het verwijderen van spanen.

1. Let op of er chips worden opgewonden. Trek de snijder terug en verwijder de spaanders om schade aan de snijder door knijpen te voorkomen.

2. Als de slug in de binnenboring blijft steken, moet u het bitblad aanpassen door erop te tikken snijlichaam met een metalloïde staaf totdat de slug eraf valt. Gebruik nooit harde voorwerpen om Tik op de randen van de tanden om schade aan de slijpranden te voorkomen.

3. Slug-sticking ontstaat door de volgende oorzaken:

Roebelvlekken	Oplossing
Randen van tanden worden dof of beschadigd.	Vervang door een nieuw mes.
De spleet van de glijbaan is te groot.	Verklein de opening van de glijbaan.
Koelen is niet voldoende.	Verhoog de koelvloeistofstroom.
Te groot of te hard voeren als boren door stalen platen.	Doe het rustig aan.
De lente van de prieel breekt.	Vervang de veer door een nieuwe.

1. Om de invloed van magnetische zuiging te vermijden, verwijdert u de iizervijlsel en

rommel aan de onderkant van de magneetvoet verwijderen voordat u gaat boren.

6.

INSTRUCTIES VOOR HET OPLOSSEN VAN PROBLEMEN

Probleem	Reden	Oplossing
Magnetische houder heeft geen zuiging.	Slecht schakelcontact.	Schakelaar repareren.
	De stroom is uitgevallen.	Het herstellen van de stroom
	De zekering is doorgebrand.	levering.Vervang de zekering
	Elektromagneet kort circuit of doorbranden.	Repareer of vervang de magnetische basis.
	Het wordt niet geadsorbeerd op stalen onderdelen.	Verander of verdik de adsorptieoppervlak (dikte > 15mm).
De machine werkt niet nadat de stroom is ingeschakeld.	Slecht schakelcontact.	Schakelaar repareren.
	Losse stekker.	Stroom aansluiten
	De borstel doet het niet Neem contact op met de commutator.	levering.Vervang de börstel.
Magnetische stoelzuiging is zwak.	Het geadsorbeerde werkstuk is te dun.	Verander of verdik de adsorptieoppervlak (dikte > 15mm).
	Kleine adsorbeerbare oppervlak.	Verander de adsorptieoppervlakte of tijdelijk las de dikke adsorptieoppervlak.
Er verschijnen elliptische gaten in het boren van gaten.	De trilling zorgde ervoor dat de bevestiging los te maken.	Draai de sluiting vast nadat het corrigeren van de verticaliteit.
	De boor snijdt slechts op één punt kant.Er ligt puin op de adsorptieoppervlak.	Slijpbitje.
		Ruim rommel op.

ONDERHOUD EN OPSLAG

LET OP: Verwijder de stekker voordat u onderhoud uitvoert.

1. Maak na elk gebruik de onderkant van de magnetische zitboor schoon en bewaar deze zorgvuldig.
2. Smeer de baan op tijd in met boter als deze niet soepel glijdt.
3. Controleer regelmatig de elektrische beveiliging.
4. Of de aarding betrouwbaar is.
5. Controleer het op tijd tijdens het regenseizoen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-
