Type product	Diamantkernboor (magnetische boor)
Merk	Vevor
Model	Z1Z-CF-9135
Voeding	AC 120 V 60 Hz (VS-versie) / AC 230 V 50 Hz (EU-versie)
Nominaal vermogen	1600 W
Onbelaste snelheid	0 – 1 800 tpm
Boorcapaciteit (bakstenen muur)	Holle diameter: Φ20 – Φ160 mm
Boorslag	400 mm
Uitgaande as	UNC 1 1/4-7 buitendraad
Wateraansluiting	Buitendiameter: Φ 9,2 mm (binnenslang 9 mm)
Maximale waterdruk	0,12 MPa
Beveiligingstype	Ingebouwde aardlekschakelaar (RCD)
Isolatieklasse	Klasse I (aardverplichting)
Meegeleverde accessoires	Diamantboor (Φ83 mm), schoudersteun, steun, hulphandgreep, wiphandgreep, schokdemper, sleutelset, koolborstels (7x13x19 mm), gebruiksaanwijzing
Periodiek onderhoud	Controle van borstels (vervangen bij 7 mm), smeren van tandwielen (olie 110#), vervangen van afdichtingen
Veiligheid	Persoonlijke beschermingsmiddelen (bril, stofmasker, handschoenen); gebruik RCD vóór elke bewerking; betrouwbare aarding
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij Vevor; reparatie door erkend centrum; niet zelf demonteren

Veelgestelde vragen - Z1Z-CF-9135 Vevor

Wat is de voedingsspanning van de kernboor Z1Z-CF-9135?

De Vevor kernboor Z1Z-CF-9135 is beschikbaar in twee versies: 120 V 60 Hz (VS) en 230 V 50 Hz (Europa). Controleer het label op het gereedschap voor de exacte spanning van uw model.

Hoe installeer ik de diamantboor op de kernboor?

Breng vet aan op de schroefdraad van de uitgaande as (UNC 1 1/4-7), schroef dan de diamantboor met de hand vast. Draai aan met de bijgeleverde sleutel. Laat onbelast draaien om te controleren op slingering voor gebruik.

Moet er water worden gebruikt tijdens het boren?

Ja, droog boren is strikt verboden. Sluit een waterslang met een binnendiameter van 9 mm aan op de waterinlaat van de boor. Het water koelt de boor en verwijdert het slib. De maximale toegestane druk is 0,12 MPa.

Hoe test ik de aardlekschakelaar (RCD)?

Sluit het gereedschap aan, druk op de knop RESET: het rode lampje gaat branden. Druk vervolgens op TEST: het lampje moet uitgaan. Als de test mislukt, gebruik de kernboor niet en laat repareren.

Wat te doen als de kernboor abnormaal trilt?

Stop onmiddellijk het gereedschap. Mogelijke oorzaken: losse basisbevestiging, te veel speling tussen hefgedeelte en steun, of losse bouten. Controleer en draai de betreffende onderdelen aan.

Hoe vervang ik de koolborstels?

Haal de stekker uit het stopcontact. De borstels bevinden zich nabij de handgreep. Gebruik uitsluitend originele Vevor-borstels (ref. 7x13x19 mm). Vervang beide borstels tegelijk wanneer hun lengte korter is dan 7 mm.

Welke olie gebruiken voor de smering van de tandwielen?

Gebruik industriële tandwielolie 110#. Gebruik geen gewone motorolie. Als er olie uit de luchtopening lekt, vervang dan de rubberen afdichtring op de rotoras.

Kan de kernboor worden gebruikt op gewapend beton?

Ja, maar als de boor een stalen wapening raakt, neemt de stroom plotseling toe. Verminder de druk. Als de koppeling slipt, stop het gereedschap, verwijder de boor, maak hem schoon en laat 3 minuten afkoelen voordat u verder gaat.

Hoe verwijder ik de boorkern uit de boor?

Na het boren, schakel het gereedschap uit en verwijder de boor. Reinig de binnenkant van de boor met water. Tik zachtjes op de boor met een houten stok om de kern te verwijderen. Pas op dat u de boor niet beschadigt.

Waar vind ik de klantenservice en reserveonderdelen?

Ga naar de website www.vevor.com/support voor technische ondersteuning, het elektronische garantiecertificaat en aankoop van originele reserveonderdelen. Demonteer het gereedschap niet zelf; laat reparaties uitvoeren door een erkend centrum.

GEBRUIKSAANWIJZING Z1Z-CF-9135 Vevor

OPMERKING: De kleur van het uiterlijk is afhankelijk van uw aankoop.

De symbolen die in deze handleiding worden gebruikt, zijn bedoeld om u te waarschuwen voor de mogelijke risico's. Lees de onderstaande veiligheidstekens en instructies aandachtig door. De waarschuwingen zelf voorkomen de risico's niet en kunnen geen vervanging zijn voor goede methoden om ongevallen te voorkomen.

Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt op een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan tot een ongeval leiden. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbevelingen op te volgen.

WAARSCHUWING - Om het risico op letsel te verminderen, moeten gebruikers de instructiehandleiding zorgvuldig lezen.

Raadpleeg vóór elke handeling het betreffende hoofdstuk in deze gebruikershandleiding.

WAARSCHUWING: Zorg ervoor dat u oogbeschermers, stofmaskers en handschoenen draagt wanneer u dit product gebruikt.

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak op wielen geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit symbool is van toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet bij het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of

televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarvoor de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap - Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden. c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest. d) Voordat u aan het werk gaat om de manchetten vast te maken, moet u een goede dameshoed dragen, lang haar verborgen in de hoed, en het is ten strengste verboden om handschoenen te dragen. Wanneer de constructie is voltooid, moet de schakelaar worden uitgeschakeld voordat u vertrekt.

Algemene veiligheidswaarschuwingen voor elektrisch

gereedschap - Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichaamscontact met geaarde of geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in elektrisch gereedschap terechtkomt, verhoogt het risico op een elektrische schok.

d) Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren vergroten het risico op een elektrische schok. e) Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een door aardlekschakelaar beschermde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap - Persoonlijke veiligheid

a) Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislipveiligheidsschoenen, veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, zal persoonlijk letsel verminderen.

c) Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stroombron en/of accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger aan de schakelaar of

het voeden van elektrisch gereedschap waarvan de schakelaar is ingeschakeld, leidt tot ongelukken.

d) Verwijder eventuele stelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt. Als u een moersleutel of sleutel op een draaiend onderdeel van het elektrische gereedschap laat zitten, kan dit leiden tot persoonlijk letsel.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht bent. Dit maakt een betere controle over het elektrisch gereedschap mogelijk in onverwachte situaties.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

g) Als er apparaten aanwezig zijn voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.

h) Zorg ervoor dat de vertrouwdheid die u opdoet door veelvuldig gebruik van gereedschap er niet voor zorgt dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

I) Dit product is geen speelgoed. Houd het buiten bereik van kinderen.

J) Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een bevoegd normalisatiebureau. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en ademhalingsbescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in de werkomgeving.

K) Leg het gereedschap pas neer als het volledig tot stilstand is gekomen. Bewegende delen kunnen het oppervlak grijpen en het gereedschap uit uw handen trekken.

L) Wanneer u elektrisch handgereedschap gebruikt, moet u het gereedschap stevig met beide handen vasthouden om weerstand te bieden aan het startkoppel.

M) Laat het gereedschap niet onbeheerd achter als het accupack is aangesloten. Schakel het gereedschap uit en verwijder het accupack voordat u weggaat.

N) Mensen met pacemakers moeten vóór gebruik hun arts(en) raadplegen. Elektromagnetische velden in de directe nabijheid van een pacemaker kunnen pacemakerinterferentie of -falen veroorzaken.

O) De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar die door de gebruiker moeten worden aangeleverd.

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen. b) Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan- of uitzet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien verwijderbaar, uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart. d) Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers. e) Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Indien beschadigd, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te controleren.

g) Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere werkzaamheden dan waarvoor het bedoeld is, kan tot een gevaarlijke situatie leiden.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Handgrepen en grijpoppervlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties niet mogelijk.

i) Controleer vóór gebruik het aantal volt. De werkspanning bedraagt niet meer dan ±5%. Als dit meer is, zal dit leiden tot motorbrandwonden en lekkage-ongelukken.

j) Let er tijdens de bouw op dat er geen water in de motor binnendringt of ventilatiegat blokkeert, om de warmteafvoerprestaties van de motor niet te verminderen en ervoor te zorgen dat de motor doorbrandt.

k) Let bij de staalplaatconstructie op de veiligheid van de onderste laag van personeel en goederen, het boren van ijzeren balken en kolommen, let op de veiligheid van de structuur van het gebouw.

L) Bij hangende werking moet de veiligheidsgordel strak worden vastgebonden en moet de magneetboor worden vastgezet om plotselinge stroomuitval of stroomuitval veroorzaakt door ongelukken te voorkomen.

M) Knip het netsnoer niet door en vervang de stekker niet zelf. Hierdoor zal machine doorbranden.

Dienst

ae) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur en gebruik alleen identieke vervangingsonderdelen. Hierdoor wordt gegarandeerd dat de veiligheid van het elektrische gereedschap behouden blijft. af) In ieder geval moet het in onbelaste toestand worden gestart. Het is verboden om met last te starten, om schade aan de machine te voorkomen. Let bij het werken op grote hoogte op de stabiliteit van de magneetboormachine, om te voorkomen dat de machine valt.

ag) Zorg ervoor dat de aardkabel betrouwbaar geaard is.

ah) Bij verplaatsing dient de magneetboormachine opgetild te worden om beschadiging van de magneetvoet te voorkomen.

ai) Bij het onderhoud moeten de originele onderdelen worden gebruikt, zodat machine de beste gebruiksstatus bereikt.

aj) Onderhoud labels en naamplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Als het onleesbaar is of ontbreekt, neem dan contact op met VEVOR voor vervanging.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, vooral aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

A. Iedereen die regelmatig of gedurende langere tijd trilgereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om er zeker van te zijn dat er geen medische problemen worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, handblessures,

aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit hulpmiddel niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.

B. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.

C. Draag geschikte handschoenen om de trillingseffecten tijdens het gebruik te verminderen.

D. Gebruik gereedschap met de laagste trillingen als er keuze is.

E. Zorg voor trillingsvrije perioden op elke werkdag.

F. Houd het gereedschap zo licht mogelijk vast (terwijl u er nog steeds veilig controle over houdt). Laat het gereedschap het werk doen.

G. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Aardingsveiligheid

OM ELEKTRISCHE SCHOKKEN EN DOOD DOOR ONJUISTE AARDING TE VOORKOMEN: neem contact op met een gekwalificeerde elektricien als u twijfelt of het stopcontact goed geaard is. Wijzig niets aan de stekker van het netsnoer die bij de oplader is geleverd. Gebruik de oplader niet als het netsnoer of de stekker beschadigd is. Als het beschadigd is, laat het dan vóór gebruik repareren door een servicecentrum. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

VEILIGHEIDSWAARSCHUWINGEN VOOR DIAMANTKERNBOOR

1. Gebruik de extra handgrepen die bij het gereedschap zijn geleverd. Verlies van controle kan persoonlijk letsel veroorzaken.
2. Houd rekening met de werkomgeving: Gebruik geen diamantkernboor op vochtige of natte locaties. Stel de diamantkernboor niet bloot aan regen. Houd de werkplek goed verlicht. Er mogen met name geen brandbare vloeistoffen of gassen aanwezig zijn. De seriemotor produceert vonken tijdens normaal draaien; de vonken kunnen brandgevaar veroorzaken.
3. Aarding van gereedschap van klasse I is tijdens gebruik noodzakelijk om te beschermen tegen elektrische schokken. Gereedschap van klasse I is uitgerust met een goedgekeurd driepolig snoer en een driepolige geaarde stekker. De groen/gele geleider in het snoer is de aarddraad. Het ene uiteinde van de draad bevindt zich in het aardingsteken van de buitenschaal van het gereedschap, het andere uiteinde van de draad is verbonden met de aardingsdraad van de stekker. Sluit de groen/gele draad nooit aan op een spanningvoerende aansluiting.
4. Het stopcontact moet voorzien zijn van aarding. Steek geen klasse I-gereedschap in het stopcontact zonder aarding.
5. Gebruik verlengsnoeren als het gereedschap buiten of binnen wordt gebruikt; gebruik een speciaal verlengsnoer. Gebruik uitsluitend een snoer met drie geleiders en een betrouwbare aarding.
6. Let op de neerwaartse richting in de hoge positie; veiligheidsgordel en veiligheidskap enz. worden aanbevolen.
7. Om onbedoelde elektrische schokken te voorkomen, controleer vóór gebruik de aardingstoestand van het geëlektrificeerde lichaam in het werkgebied. Het is niet toegestaan om het gereedschap onder onzekere omstandigheden te gebruiken. Zodra de boor het geëlektrificeerde lichaam in de muur, vloerplaat of plint heeft geraakt, kan de geëlektrificeerde buitenmantel van de boor persoonlijk letsel veroorzaken.
8. De veiligheidsuitrusting wordt aanbevolen bij het boren op hoge plafonds om te voorkomen dat de boorkern de personen beneden verwondt of de eigendommen beneden beschadigt.
9. Het aansluiten van de zachte buis met de binnenste Φ 9 mm op de ad van de klep.
10. Zorg ervoor dat er geen water lekt, zodat de motor niet vochtig wordt wanneer u de vloeistof en de opzetstukken gebruikt.
11. Inspecteer gewoonlijk de slangen en andere kritieke onderdelen van het gereedschap die kunnen verslechteren. Als er water lekt uit het testgat van de versnellingsbak, moet u het gereedschap onmiddellijk uitschakelen en vervolgens de rubberen afdichting vervangen.
12. De maximaal toegestane druk van de vloeistoftoevoer is 0,12 MPa.
13. Gebruik het gereedschap nooit zonder de meegeleverde aardlekschakelaar.
14. U moet de correcte werking van de aardlekschakelaar testen voordat u met de werkzaamheden begint: het rode lampje gaat branden nadat u op de knop "RESET" hebt gedrukt; en het licht gaat uit nadat u op de knop "TEST" hebt gedrukt. U kunt het gereedschap alleen gebruiken als de aardlekschakelaar correct kan werken.
15. Vervanging van de stekker of het netsnoer moet altijd worden uitgevoerd door de fabrikant van het gereedschap of zijn serviceorganisatie.
16. Houd vloeistof uit de buurt van de onderdelen van het gereedschap en uit de buurt van personen in het werkgebied, zodat het water niet in de elektronische apparatuur van het gereedschap kan binnendringen en uw veiligheid waarborgt. Er moet een opvangset worden gebruikt als de machine op hoogte werkt.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	Z1Z-CF-9135
Stijl	Draagbaar / rek
Invoer	VS (AC120V 60Hz) / EUR (AC230V 50
Stroom	1600W (Opmerking: Max. 2000W)
Nee – laadsnelheid	0-1 80 0r/min
Max. Hol boren	20- 1 6 0 mm (bakstenen muur)
Reis	400 mm
Uitgaande as	Buitendraad : UNC1 1/4-7
Aansluiting waterinlaat	Buitendiameter : 9,2 mm

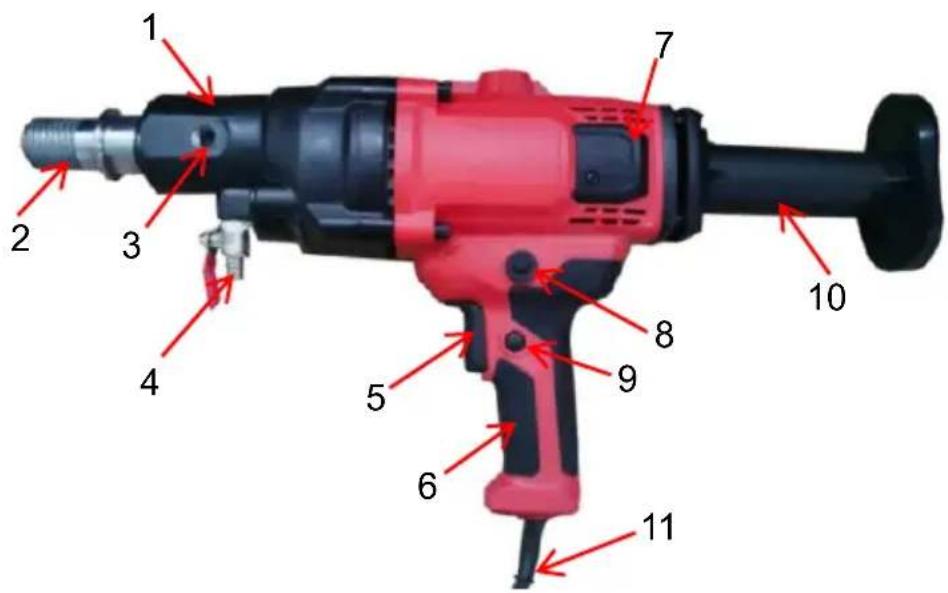

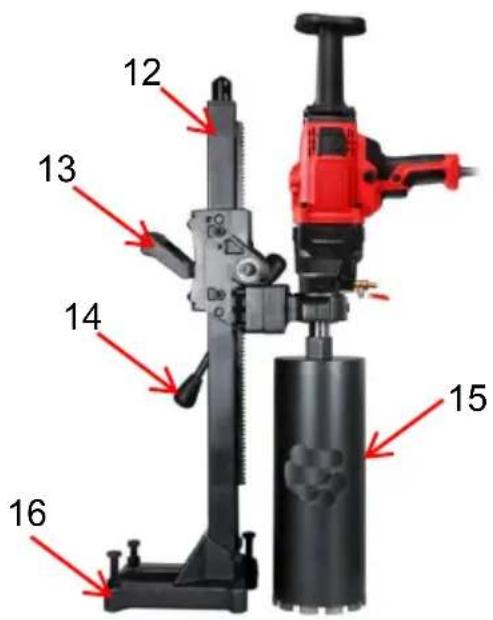

STRUCTUURDIAGRAM

1. Onderdeel 2. Uitgaande as
2. Montagepositie extra handgreep 4. Aansluiting waterinlaat
3. Zeskantsleutel 6. Handvat
4. Positie koolborstels 8. Overbelastingsbeveiligingsschakelaar
5. Vergrendelknop voor constante snelheid 10. Schoudersteun
6. Netsnoer 12. Rek 13. Handgreep 14. Handgreeptuimelschakelaar
7. Boor 16. Basis

PAKKETINHOUD

Afbeelding	Artikel/aantal		Afbeelding	Artikel/aantal
	Kernboor x 1			Schoudersteun x1
	Rek x 1			Handvat rocker x1
	Extra handgreep x1			Schokkussen x1
	Boor x 1( Φ83mm)			Handvat x1
	Sleutel (32-36) x1			Bouten x3
	Koolborstel x2(7x13x19mm)			Pruimenbout x 1
	Bouten x4			Sleutel x3
	Gebruikershandleiding x1			Bout x 1

OPMERKING: Sommige onderdelen kunnen in elkaar worden gezet, raadpleeg de aankoopbon.

1. Installeer het rek zoals weergegeven in de afbeelding.

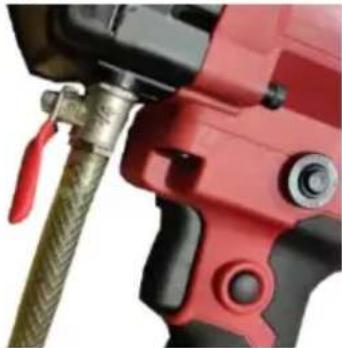

1. Externe waterbronnen aansluiten.

(LET OP: Als er water lekt, kunt u de klem stevig gebruiken.)

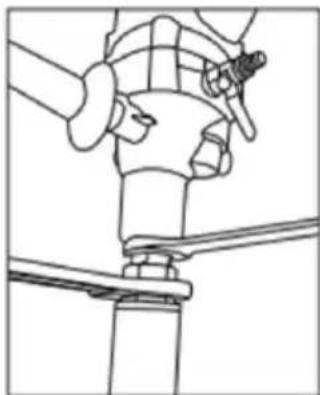

1. Draai de boor vast met de sleutel.

1. Het gebruik van een lekbeschermingsschakelaar:

A) Steek de stekker in het stopcontact. B) Druk op de knop "RESET": de indicator moet "AAN" zijn. C) Druk op de knop "TEST": de indicator moet "UIT" zijn.

D) Gebruik de "RESET"-knop niet als de "TEST" mislukt. E) Geen overbelastingsbeveiliging.

NIET GEBRUIKEN ALS DE TEST MISLUKT!

1. Vast werkstuk: Het werkstuk dat wordt geboord, moet stevig worden bevestigd om te voorkomen dat het schudt of beweegt.

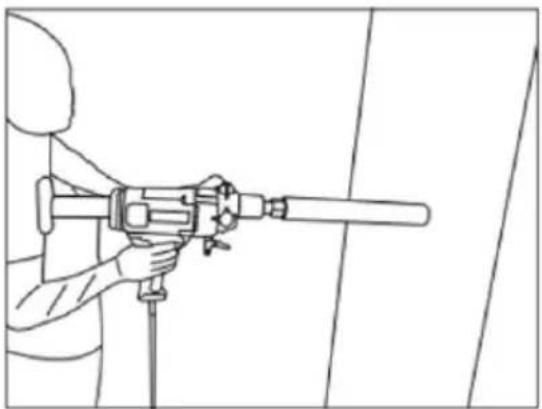

2. Correcte werkhouding: Houd het lichaamsevenwicht in stand en houd de boormachine stevig met beide handen vast.
3. Controleer de boorsnelheid: duw niet te snel om overbelasting van de machine of ongelukken te voorkomen.
4. Volg de bedieningsprocedures: volg strikt de instructies en relevante veiligheidsvoorschriften van de boormachine voor gebruik.

1. Hoe de boormachine te installeren

Bevestig vóór gebruik de basis betrouwbaar en stevig op het werkstuk, zet deze vast met expansiebouten en draai vervolgens 4 bouten gelijkmatig op de basis vast, en draai uiteindelijk vast met de moeren.

1. Controleer de spanning:

Zorg ervoor dat de spanning hetzelfde is als aangegeven op het bord van het gereedschap. De spanning in de circuits moet op +/- 5% worden gehouden.

1. Hoe bit te installeren:

Als u het dunne diamantbit zorgvuldig installeert, moet de einddraad overeenkomen met de uitgaande as aan het uiteinde. De eindschroefdraad moet eerst met vet worden ingesmeerd. Nadat u de boor hebt vastgedraaid, laat u deze stationair draaien. Zorg ervoor dat de radiale beweging overeenkomt met de algemene vereisten, waarna u de

kunt bedienen.

1. Er moet wat water in de waterschakelaar van de boormachine zitten.

5. Materiaal:

Als bij het boren op gewapend beton de boor de wapeningsstaaf raakt, zal de stroom plotseling toenemen, de motor trillen en de boor overbelasten. Op dit moment moet de boorkracht op de juiste manier worden verminderd; de lagere stroom kan een slechte invloed op de boorsnelheid en de boor hebben. Als het gruis of grind in de boor valt of als de wapeningsstaaf wordt geraakt, zal de boor worden opgevangen; hoe hoger de overstroom, hoe meer de koppeling slipt. Schakel hier het gereedschap uit, verwijder de boor en reinig de opening, wacht ongeveer 3 minuten, laat de boor afkoelen voordat u de schakelaar opnieuw start om door te gaan met boren. Bij het boren in hout, dik asfalt en asfalt wordt de stroom verhoogd, dus boor langzaam en gelijkmatig en een beetje. Als de koppeling voortdurend slipt, stop dan met boren en draai de koppeling opnieuw vast.

1. Boorkern verwijderen:

Wanneer de boor bijna door de vloerplaat, muur enz. boort, moet u voorzichtig zijn en de boorsnelheid verlagen om te voorkomen dat u met kracht boort. Als u weer gaat boren, schakelt u het gereedschap uit, verwijdert u de boor en reinigt u de wand. Na het reinigen van de spanen klopt u de boor lichtjes vast met de houten steel. Wees voorzichtig bij het verwijderen van de boorkern en het beschadigen van de boor. Installeer vervolgens de boor om door te gaan met werken.

1. Houd de motor geventileerd en laat hem afkoelen:

Tijdens bedrijf mag de geventileerde inkeping van de motor niet verstopt raken met vuil, om te voorkomen dat de hogere temperatuur de levensduur van de motor beïnvloedt of de wikkeling verbrandt.

1. Waterloos gebruik verboden:

Tijdens het gebruik moet er voldoende water op het oppervlak van de boor stromen om te koelen, en de modder kan worden weggespoeld om beschadiging van de boor en afdichtring te voorkomen.

1. Vermijd het dempen van de motor:

Houd de behuizing van de motor uit de buurt van water om te voorkomen dat de isolatieprestaties afnemen of dat er elektriciteit lekt. Gebruik de machine alleen met de verticale richting naar beneden!

1. Boor trilt

Wanneer er soms wordt geboord, kan de opening tussen het heflichaam en de vierkante

buis en het rek groter zijn, waardoor de boor gaat trillen. Schakel op dit moment het gereedschap uit en pas de spoorvoering of het stationaire wiel op het heflichaam aan en draai enkele bijbehorende bouten vast. Pas deze aan op de juiste afstand.

TROUBLE SHOOTING INSTRUCTION

Probleem	Reden	Oplossing
M otor draait niet bij he aansluiten van de voeding .	1. Voeding losgekoppeld .2. Schakelonderbreker geplaatst .3. Borstel slecht contact of gebruik het niet .4. De wikkeling van het stator- en rotorcircuit is op	1. Controleer de voeding sluit deze aan .2. Controleer en repareer schakelaar of vervang de schakelaar die verkeerd of slecht contact maakt .3. Vervang de elektrische borstel .
Er ontstaan zware vonke en ringvonken op de commutator van o motor .	1. De rotorwikkeling is kortgesloten of open .2.Borstelveer verkeerd geplaatst of maakt slecht contact .3.Commutator ernstig	1.Repareer of vervang de rotor.2. Pas de veerdruk aan .3. Vervang een nieuwe rotor .
Boor trilde .	1. De vaste basis is losgemaakt .2. De opening tussen het heflichaam en het vierkante rek werd groter .3. Heflichaam en	1. Monteer het frame opnieuw en bevestig het .2. Pas de opening aan .3. Controleer de bout .
De boorsnelheid is laag	1.Boor versleten .2. De kwaliteit van het gie van het plafond is slecht, zitten korrels of spanen in opening .3. Boor trilde .4.De moeren op de	1.Repareer of vervang de boor .2. Stop de boor en verwi de vreemde materialen uit de opening .3.Verbindingsbout afstellen en vastdraaien.

ONDERHOUD EN OPSLAG

OPMERKING: Verwijder vóór het onderhoud de stekker.

1. Als er problemen zijn met de boormachine, stuur deze dan naar een erkend servicecentrum. Het is strikt genomen niet toegestaan om de onderdelen eventueel te demonteren of te vervangen.
2. Controleer de elektrische borstel en commutator regelmatig. Wanneer de borstels ongeveer 7 mm lang zijn versleten, moeten ze worden vervangen. Gebruik alleen originele exemplaren, anders kan de commutator beschadigd raken. Beide borstels moeten tegelijkertijd worden vervangen. Als u tijdens het gebruik hevige vonken constateert of als de commutator ernstig versleten of verbrand is, controleer en repareer dan de commutator of vervang een nieuwe rotor.

1. De boor moet na langdurig gebruik periodiek worden gecontroleerd en gerepareerd. De belangrijkste items zijn: of de elektrische draad goed is of de aarding betrouwbaar is of niet, de binnendraad, schakelaar en stekker goed werken of niet, de isolatieweerstand van de motor veilig is of niet, de stator

en rotor kortsluiting hebben of niet, de bouten losgemaakt zijn of niet, vervang de smeerolie en slijtdelen enz.

1. Vervang de rubberen afdichtring op tijd. Als u na langdurig gebruik merkt dat er water in de bovenkant van de boor komt, controleer dan de afdichtring en vervang deze onmiddellijk. Het tandwiel in de tandwielkast kan smeerolie gebruiken. Als u merkt dat er smeerolie door de luchtpoort in het midden van het deksel dringt, vervang dan de rubberen afdichtingsring op de rotorspindel. Het merk speciale smeerolie is 110 # industriële tandwielolie. Het is niet toegestaan gewone motorolie te gebruiken.
2. Houd de boor schoon en droog. Als u de boor niet gebruikt, reinig deze en bewaar hem op een droge, schone plaats. Demonteer de boor, de hoofdas van de boor en de verbindingsdelen van de boordraad moeten met wat vet worden ingesmeerd om ze te beschermen.
3. Pas de veiligheidskoppeling aan als u merkt dat de wrijving van de koppeling te klein wordt.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat
