Z1Z-CF-9135 - Wiertarka Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Wiertnica diamentowa (wiertarka magnetyczna)
Marka	Vevor
Model	Z1Z-CF-9135
Zasilanie elektryczne	AC 120 V 60 Hz (wersja US) / AC 230 V 50 Hz (wersja EUR)
Moc znamionowa	1600 W
Prędkość obrotowa biegu jałowego	0 – 1 800 obr/min
Wydajność wiercenia (ściana z cegły)	Średnica otworu: Φ20 – Φ160 mm
Skok wiercenia	400 mm
Wał wyjściowy	Gwint zewnętrzny UNC 1 1/4-7
Podłączenie dopływu wody	Średnica zewnętrzna: Φ 9,2 mm (wąż o średnicy wewnętrznej 9 mm)
Maksymalne ciśnienie wody	0,12 MPa
Rodzaj zabezpieczenia	Wbudowany wyłącznik różnicowoprądowy (RCD)
Klasa izolacji	Klasa I (wymagane uziemienie)
Akcesoria w zestawie	Wiertło diamentowe (Φ83 mm), podpórka ramienna, wspornik, uchwyt pomocniczy, uchwyt wahliwy, podkładka udarowa, zestaw kluczy, szczotki węglowe (7x13x19 mm), instrukcja obsługi
Konserwacja okresowa	Sprawdzanie szczotek (wymiana przy 7 mm), smarowanie przekładni (olej 110#), wymiana uszczelek
Bezpieczeństwo	Środki ochrony indywidualnej (okulary, maska przeciwpyłowa, rękawice); używać RCD przed każdą operacją; niezawodne uziemienie
Naprawialność	Części zamienne dostępne u Vevor; naprawa w autoryzowanym serwisie; nie demontować samodzielnie

Często zadawane pytania - Z1Z-CF-9135 Vevor

Jakie jest napięcie zasilania wiertnicy Z1Z-CF-9135?

Wiertnica Vevor Z1Z-CF-9135 dostępna jest w dwóch wersjach: 120 V 60 Hz (USA) i 230 V 50 Hz (Europa). Sprawdź etykietę na narzędziu, aby poznać dokładne napięcie swojego modelu.

Jak zamontować wiertło diamentowe na wiertnicy?

Nasmaruj gwint wału wyjściowego (UNC 1 1/4-7) smarem, a następnie ręcznie wkręć wiertło diamentowe. Dokręć je za pomocą dostarczonego klucza. Wykonaj próbny obrót na biegu jałowym, aby sprawdzić, czy nie ma bicia.

Czy podczas wiercenia należy używać wody?

Tak, wiercenie na sucho jest surowo zabronione. Podłącz wąż wodny o średnicy wewnętrznej 9 mm do dopływu wody wiertarki. Woda chłodzi wiertło i usuwa szlam. Maksymalne dopuszczalne ciśnienie wynosi 0,12 MPa.

Jak przetestować wyłącznik różnicowoprądowy (RCD)?

Podłącz narzędzie, naciśnij przycisk RESET: zaświeci się czerwona dioda. Następnie naciśnij TEST: dioda powinna zgasnąć. Jeśli test się nie powiedzie, nie używaj wiertnicy i oddaj ją do naprawy.

Co zrobić, jeśli wiertnica wibruje nienormalnie?

Natychmiast zatrzymaj narzędzie. Przyczyny mogą obejmować: poluzowanie podstawy stałej, nadmierny luz między korpusem podnoszącym a wspornikiem lub poluzowane śruby. Sprawdź i dokręć odpowiednie elementy.

Jak wymienić szczotki węglowe?

Odłącz narzędzie od zasilania. Szczotki znajdują się w pobliżu uchwytu. Używaj wyłącznie oryginalnych szczotek Vevor (ref. 7x13x19 mm). Wymieniaj obie szczotki jednocześnie, gdy ich długość jest mniejsza niż 7 mm.

Jaki olej stosować do smarowania przekładni?

Używaj przemysłowego oleju do przekładni 110#. Nie używaj zwykłego oleju silnikowego. Jeśli olej wycieka przez otwór wentylacyjny, wymień gumowy pierścień uszczelniający na wale wirnika.

Czy wiertnicę można stosować do betonu zbrojonego?

Tak, ale jeśli wiertło napotka pręt stalowy, prąd gwałtownie wzrośnie. Zmniejsz nacisk. Jeśli sprzęgło zacznie się ślizgać, zatrzymaj narzędzie, wyjmij wiertło, oczyść je i pozostaw do ostygnięcia na 3 minuty przed kontynuowaniem.

Jak usunąć rdzeń wiertniczy z wiertła?

Po wywierceniu wyłącz narzędzie i wyjmij wiertło. Opłucz ścianki wiertła wodą. Delikatnie uderz w wiertło drewnianym patykiem, aby wydobyć rdzeń. Uważaj, aby nie uszkodzić wiertła.

Gdzie znaleźć serwis posprzedażowy i części zamienne?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej, elektronicznego certyfikatu gwarancyjnego oraz zakupu oryginalnych części zamiennych. Nie demontuj narzędzia samodzielnie; powierz naprawy autoryzowanemu centrum serwisowemu.

INSTRUKCJA OBSŁUGI Z1Z-CF-9135 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

WIERTŁO RDZENIOWE

Model: Z1Z-CF-9135

UWAGA: Kolor wyglądu zależy od zakupu.

Symbole użyte w tej instrukcji mają na celu zwrócenie uwagi na możliwe ryzyko. Prosimy o dokładne zapoznanie się z poniższymi znakami bezpieczeństwa i instrukcjami. Same ostrzeżenia nie zapobiegają zagrożeniom i nie mogą zastępować właściwych metod zapobiegania wypadkom.

Ten symbol, umieszczony przed uwagą dotyczącą bezpieczeństwa, oznacza rodzaj środka ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może prowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy zawsze przestrzegać zaleceń przedstawionych poniżej.

OSTRZEŻENIE – Aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

Przed wykonaniem jakichkolwiek czynności należy zapoznać się z odpowiednią sekcją niniejszej instrukcji obsługi.

OSTRZEŻENIE: Podczas korzystania z tego produktu należy nosić okulary ochronne, maski przeciwpyłowe i rękawiczki.

Ten produkt podlega przepisom europejskiej dyrektywy 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Ten symbol dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je zabrać do punktu zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Informacje FCC

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC.

Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

- Zmień orientację lub położenie anteny odbiorczej.

- Zwiększ odległość pomiędzy produktem a odbiornikiem.

- Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dołączone do tego elektronarzędzia. Niezastosowanie się do wszystkich instrukcji wymienionych poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

czeństwa, instrukcje, ilustracje i specyfikacje dołączone do tego

Ogólne ostrzeżenia dotyczące bezpieczeństwa elektronarzędzi — bezpieczeństwo w miejscu pracy.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

Ogólne ostrzeżenia dotyczące bezpieczeństwa elektronarzędzi — bezpieczeństwo w miejscu pracy.

Ogólne ostrzeżenia dotyczące bezpieczeństwa elektronarzędzi — bezpieczeństwo w miejscu pracy.

a) Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Zagracone lub ciemne obszary sprzyjają wypadkom.

b) Nie używaj elektronarzędzi w atmosferze zagrożonej wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.

c) Trzymaj dzieci i osoby postronne z daleka podczas obsługi elektronarzędzia. Rozproszenie uwagi może spowodować utratę kontroli.

d) Przed przystąpieniem do pracy przy zawiązywaniu mankietów kobiety muszą nosić dobry damski kapelusz, długie włosy ukryte w kapeluszu, surowo zabrania się noszenia rękawiczek. Po zakończeniu budowy, przed wyjściem należy wyłączyć wyłącznik.

Ogólne ostrzeżenia dotyczące bezpieczeństwa

elektronarzędzi — bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób. Nie używaj żadnych przejściówek z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i pasujące gniazdka zmniejszą ryzyko porażenia prądem.

b) Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejnik, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione.

c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Dostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem.

d) Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

e) Podczas używania elektronarzędzia na zewnątrz należy używać przedłużacza odpowiedniego do użytku na zewnątrz. Użycie przewodu przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.

f) Jeżeli nie da się uniknąć używania elektronarzędzia w wilgotnym miejscu, należy zastosować zasilacz chroniony przed zwarciem doziemnym (GFCI).

Stosowanie GFCI zmniejsza ryzyko porażenia prądem.

Ogólne ostrzeżenia dotyczące bezpieczeństwa

elektronarzędzi — bezpieczeństwo osobiste

a) Zachowaj czujność, uważaj, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi elektronarzędzia. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi elektronarzędzia może skutkować poważnymi obrażeniami ciała.

b) Stosuj środki ochrony osobistej. Zawsze noś ochronę oczu. Sprzęt ochronny, taki jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub ochronniki słuchu, stosowane w odpowiednich warunkach, zmniejszą obrażenia ciała.

c) Zapobiegaj niezamierzonemu uruchomieniu. Przed podłączeniem narzędzia do źródła zasilania i/lub akumulatora, podniesieniem lub przenoszeniem narzędzia upewnij się, że przełącznik znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzi z palcem na włączniku lub podłączanie elektronarzędzi do zasilania, które mają włączony włącznik, grozi wypadkiem.

d) Przed włączeniem elektronarzędzia usuń wszelkie klucze regulacyjne lub klucze. Klucz lub klucz pozostawiony na obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Nie przesadzaj. Przez cały czas utrzymuj właściwą postawę i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Trzymaj włosy i ubranie z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

g) Jeżeli przewidziano urządzenia do podłączenia urządzeń do odsysania i zbierania pyłu, należy upewnić się, że są one podłączone i prawidłowo używane. Stosowanie odpylaczy może zmniejszyć zagrożenia związane z pyłem.

h) Nie pozwól, aby znajomość nabyta podczas częstego używania narzędzi popadła w samozadowolenie i zignorowała zasady bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

I) Ten produkt nie jest zabawką. Trzymaj go poza zasięgiem dzieci.

J) Używaj wyłącznie sprzętu ochronnego zatwierdzonego przez odpowiednią instytucję normalizacyjną. Niezatwierdzony sprzęt ochronny może nie zapewniać odpowiedniej ochrony. Ochrona oczu musi posiadać atest ANSI, a ochrona dróg oddechowych musi być zatwierdzona przez NIOSH w zakresie określonych zagrożeń w miejscu pracy.

K) Nie odkładaj narzędzia, dopóki się nie zatrzyma. Ruchome części mogą chwycić powierzchnię i wyrwać narzędzie spod kontroli.

L) Podczas korzystania z ręcznego elektronarzędzia należy mocno chwycić narzędzie obiema rękami, aby wytrzymać moment rozruchowy.

M) Nie pozostawiaj narzędzia bez nadzoru, gdy podłączony jest akumulator. Przed opuszczeniem urządzenia wyłącz narzędzie i wyjmij akumulator.

N) Osoby z rozrusznikami serca powinny przed użyciem skonsultować się ze swoim lekarzem. Pola elektromagnetyczne w pobliżu rozrusznika serca mogą powodować zakłócenia lub awarię rozrusznika.

Ostrzeżenia, środki ostrożności i instrukcje omówione w niniejszej instrukcji obsługi nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, ale które muszą być zapewnione przez operatora.

Używanie i konserwacja elektronarzędzi

a) Nie używaj elektronarzędzia na siłę. Użyj odpowiedniego elektronarzędzia do swojego zastosowania. Właściwe elektronarzędzie wykona pracę lepiej i bezpieczniej, przy prędkości, do której zostało zaprojektowane.

b) Nie używaj elektronarzędzia, jeśli włącznik nie włącza go ani nie wyłącza. Każde elektronarzędzie, którego nie można sterować za pomocą wyłącznika, jest niebezpieczne i należy je naprawić.

c) Odłącz wtyczkę od źródła zasilania i/lub wyjmij akumulator, jeśli można go odłączyć, z elektronarzędzia przed dokonaniem jakichkolwiek regulacji, wymianą akcesoriów lub przechowywaniem elektronarzędzia. Takie zapobiegawcze środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie pozwalać na jego obsługę osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Konserwacja elektronarzędzi i akcesoriów. Sprawdź, czy ruchome części nie są wyrównane lub zakleszczone, czy nie są uszkodzone lub czy nie występują inne czynniki, które mogą mieć wpływ na działanie elektronarzędzia. Jeżeli są uszkodzone, przed użyciem oddaj elektronarzędzie do naprawy. Wiele wypadków jest powodowanych przez źle konserwowane elektronarzędzia.

f) Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze.

g) Używaj elektronarzędzia, akcesoriów, końcówek narzędziowych itp. zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i pracę, która ma być

wykonana. Użycie elektronarzędzia do prac innych niż zamierzone może spowodować niebezpieczną sytuację.

h) Uchwyty i powierzchnie chwytne powinny być suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

i) Przed użyciem proszę sprawdzić liczbę woltów napięcia. Napięcie robocze nie przekracza ±5%. Jeśli będzie więcej, spowoduje to spalenie silnika i wypadki związane z wyciekiem.

j) Podczas budowy należy zwrócić uwagę, aby woda nie dostała się do silnika i nie zablokowała otworu wentylacyjnego, aby nie zmniejszyć wydajności odprowadzania ciepła przez silnik i nie spowodować jego spalenia.

k) W konstrukcji z blachy stalowej należy zwrócić uwagę na bezpieczeństwo dolnej warstwy personelu i towaru, wiercenie belek żelaznych i kolumn, zwrócić uwagę na bezpieczeństwo konstrukcji budynku.

L) Podczas pracy w zawieszeniu pas bezpieczeństwa musi być ciasno zawiązany, a wiertarka magnetyczna zamocowana, aby zapobiec nagłej awarii zasilania lub wypadkowi spowodowanemu awarią zasilania.

M) Nie przecinaj przewodu zasilającego ani nie wymieniaj wtyczki samodzielnie. Spowoduje to spalenie maszyny.

Praca

m) Oddaj elektronarzędzie do naprawy wykwalifikowanemu serwisantowi, który używa wyłącznie identycznych części zamiennych. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

n) W każdym razie należy go uruchomić w stanie bez obciążenia. Zabrania się uruchamiania pod obciążeniem, aby uniknąć uszkodzenia maszyny. Podczas pracy na dużych wysokościach należy zwrócić uwagę na stabilność wiertarki magnetycznej, aby zapobiec upadkowi maszyny.

o) Upewnij się, że kabel uziemiający jest niezawodnie uziemiony.

p) Podczas przenoszenia wiertarkę magnetyczną należy podnieść, aby zapobiec uszkodzeniu podstawy magnetycznej.

q) Podczas konserwacji należy używać oryginalnych części, aby maszyna osiągnęła najlepszy stan użytkowy.

r) Zachowaj etykiety i tabliczki znamionowe na narzędziu. Zawierają one ważne informacje dotyczące bezpieczeństwa. Jeśli są nieczytelne lub ich brakuje, skontaktuj się z firmą VEVOR w celu wymiany.

Bezpieczeństwo wibracyjne

To narzędzie wibruje podczas użytkowania. Powtarzające się lub długotrwałe narażenie na wibracje może spowodować tymczasowe lub trwałe obrażenia fizyczne, szczególnie dłoni, ramion i ramion. Aby zmniejszyć ryzyko obrażeń związanych z wibracjami:

A. Każdy, kto regularnie lub przez dłuższy czas używa narzędzi wibracyjnych, powinien najpierw zostać zbadany przez lekarza, a następnie poddawać się regularnym badaniom lekarskim, aby upewnić się, że używanie narzędzi wibracyjnych nie powoduje ich lub nie pogłębia się. Z tego narzędzia nie powinny korzystać kobiety w ciąży lub osoby z zaburzeniami krążenia krwi w dłoniach, przebytymi urazami dłoni, chorobami układu nerwowego, cukrzycą lub chorobą Raynauda. Jeżeli odczuwasz jakiekolwiek objawy związane z wibracjami (takie jak mrowienie, drętwienie, białe lub sine palce), jak najszybciej zasięgnij porady lekarza.

B. Nie palić podczas stosowania. Nikotyna zmniejsza dopływ krwi do dłoni i palców, zwiększając ryzyko obrażeń spowodowanych wibracjami.

C. Nosić odpowiednie rękawice, aby zmniejszyć wpływ wibracji podczas użytkowania.

D. Jeśli masz wybór, używaj narzędzi o najniższych wibracjach.

mi. Uwzględnij okresy wolne od wibracji w każdym dniu pracy.

F. Chwyć narzędzie tak lekko, jak to możliwe (jednocześnie zachowując nad i bezpieczną kontrolę). Pozwól narzędziu wykonać pracę.

G. Aby zredukować wibracje, należy konserwować narzędzie w sposób opisany niniejszej instrukcji. Jeżeli wystąpią jakiekolwiek nietypowe wibracje, należy natychmiast zaprzestać użytkowania.

Bezpieczeństwo uziemienia

ABY UNIKNĄĆ PORAŻENIA PRĄDEM LUB ŚMIERCI Z POWODU NIEPRAWIDŁOWEGO UZIEMIENIA: jeżeli masz wątpliwości, czy gniazdko jest prawidłowo uziemione, skonsultuj się z wykwalifikowanym elektrykiem. Nie

modyfikuj wtyczki przewodu zasilającego dostarczonej wraz z ładowarką. Nie używaj ładowarki, jeśli przewód zasilający lub wtyczka są uszkodzone. Jeśli są uszkodzone, przed użyciem oddaj je do naprawy w warsztacie serwisowym. Jeżeli wtyczka nie pasuje do gniazdka, zleć wykwalifikowanemu elektrykowi zainstalowanie odpowiedniego gniazdka.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA WIERTARKI DIAMENTOWEJ

1. Używaj uchwytów pomocniczych dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.
2. Weź pod uwagę środowisko w miejscu pracy: Nie używaj diamentowej wiertarki rdzeniowej w wilgotnych lub mokrych miejscach. Nie wystawiaj wiertarki diamentowej na działanie deszczu. Utrzymuj dobrze oświetlone miejsce pracy. W szczególności nie mogą znajdować się w nim łatwopalne ciecze ani gazy. Silnik szeregowy podczas normalnego obrotu wytwarza iskry, które mogą powodować ryzyko pożaru.
3. Uziemienie narzędzi klasy I jest konieczne podczas użytkowania, aby chronić Cię przed porażeniem prądem elektrycznym. Narzędzia klasy I są wyposażone w zatwierdzony trójżyłowy przewód i trójbolcową wtyczkę z uziemieniem. Zielono-żółty przewodnik w przewodzie jest przewodem uziemiającym. Jeden koniec drutu znajduje się w znaku uziemienia zewnętrznej powłoki narzędzia, drugi koniec drutu jest połączony z przewodem uziemiającym wtyczki. Nigdy nie podłączaj zielonego/żółtego przewodu do zacisku pod napięciem.
4. Gniazdo musi być wyposażone w uziemienie. Nie należy wkładać narzędzi klasy I do gniazdka bez uziemienia.
5. Używaj przedłużaczy, gdy narzędzie jest używane na zewnątrz lub w pomieszczeniach. Użyj specjalnej płyty przedłużającej. Należy używać wyłącznie przewodu trójżyłowego z niezawodnym uziemieniem.
6. W górnym położeniu należy zwrócić uwagę na kierunek w dół. Zalecany pas bezpieczeństwa, nasadka zabezpieczająca itp.
7. Aby uniknąć niezamierzonego porażenia prądem, przed rozpoczęciem pracy należy sprawdzić stan uziemienia korpusu pod napięciem w obszarze roboczym. Nie wolno używać narzędzia w niepewnych warunkach, gdy wiertło dotknęło korpusu pod napięciem w ścianie, desce podłogowej lub listwie przypadłogowej. Naelektryzowana zewnętrzna powłoka wiertła może spowodować obrażenia ciała.
8. Podczas wiercenia na wysokim suficie zaleca się stosowanie sprzętu zabezpieczającego, aby rdzeń wiertniczy nie zranił osób na dole ani nie uszkodził mienia na dole.
9. Podłączenie miękkiej rury o średnicy wewnętrznej 9 mm do adaptera zaworu.
10. Upewnij się, że nie ma wycieku wody, aby nie zawilgociła silnika podczas używania płynu i nasadek.
11. Zwykle sprawdzaj węże i inne krytyczne części narzędzia, które mogą ulec uszkodzeniu. W przypadku pojawienia się wycieku wody z otworu kontrolnego skrzyni biegów, należy natychmiast wyłączyć narzędzie i wymienić gumową uszczelkę.
12. Maksymalne dopuszczalne ciśnienie zasilania cieczą wynosi 0,12 MPa.
13. Nigdy nie używaj narzędzia bez dostarczonego RCD.
14. Należy sprawdzić poprawność działania RCD: czerwona lampka zaświeci się po naciśnięciu przycisku „RESET”; i podświetlenie zgaśnie po naciśnięciu przycisku „TEST”. Narzędzie można obsługiwać tylko wtedy, gdy wyłącznik różnicowoprądowy działa prawidłowo.
15. Wymiany wtyczki lub przewodu zasilającego dokonuje zawsze producent narzędzia lub jego organizacja serwisowa.
16. Trzymaj płyn z dala od części narzędzia i od osób znajdujących się w obszarze pracy, aby woda nie przedostała się do wyposażenia elektronicznego.

narzędzia i nie zagrażała Twojemu bezpieczeństwu. Należy zastosować zestaw zlewni, gdy maszyna pracuje na wzniesieniu.

ZACHOWAJ TE INSTRUKCJE

MODEL I PARAMETRY

Model	Z1Z-CF-9135
Styl	Przenośny / stojak
Wejście	USA (AC 120 V 60 Hz) / EUR (AC 2 Hz)
Moc	1600 W (Uwaga: maks. 2000 W)
Nie – prędkość ładowania	0-1 80 0obr/min
Maks. Wiercenie wgłębne	Φ20-Φ1 6 0 mm (ściana z cegły)
Podróż	400mm
Wał wyjściowy	Gwint zewnętrzny : UNC1 1/4-7
Podłączenie dopływu wody	Średnica zewnętrzna : Φ 9,2 mm

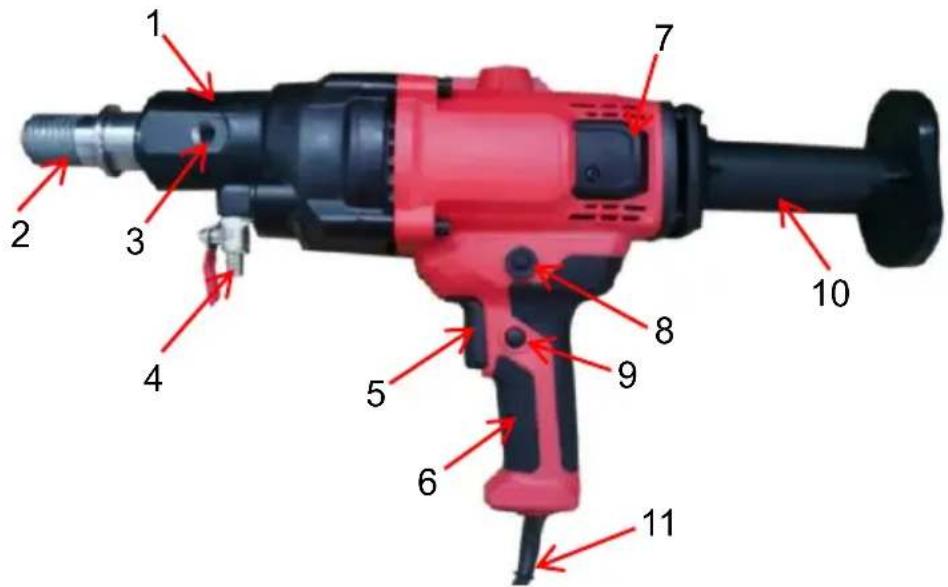

SCHEMAT BUDOWY

1. Rękojeść 2. Wał wyjściowy
2. Położenie mocowania uchwytu dodatkowego 4. Przyłącze dopływu wody
3. Przełącznik 6. Uchwyt
4. Położenie szczotki węglowej 8. Wyłącznik zabezpieczający przed przeciążeniem
5. Przycisk blokady stałej prędkości 10. Podparcie barków
6. Przewód zasilający 12. Stelaż 13. Uchwyt 14. Rączka Rocker
7. Wiertło 16. Podstawa

ZAWARTOŚĆ OPAKOWANIA

Obraz	Pozycja/szt		Obraz	Pozycja/szt
	Wiertło rdzeniowe x 1			Podłokietnik x1
	Stojak x 1			Uchwyt wahacza x1
	Uchwyt pomocniczy x1			Podkładka amortyzująca x1
	Wiertło x 1( Φ83mm)			Uchwyt x1
	Klucz (32-36) x1			Śruby x3
	Szczotka węglowa x2(7x13x19mm)			Śruba śliwkowa x1
	Śruby x4			Klucz x3
	Instrukcja obsługi x1			Śruba x 1

UWAGA: Niektóre części można ze sobą łączyć, prosimy zapoznać się z opisem zakupu.

1. Wyjmij torbę z akcesoriami i zamontuj tylny wspornik oraz dodatkowy uchwyt.

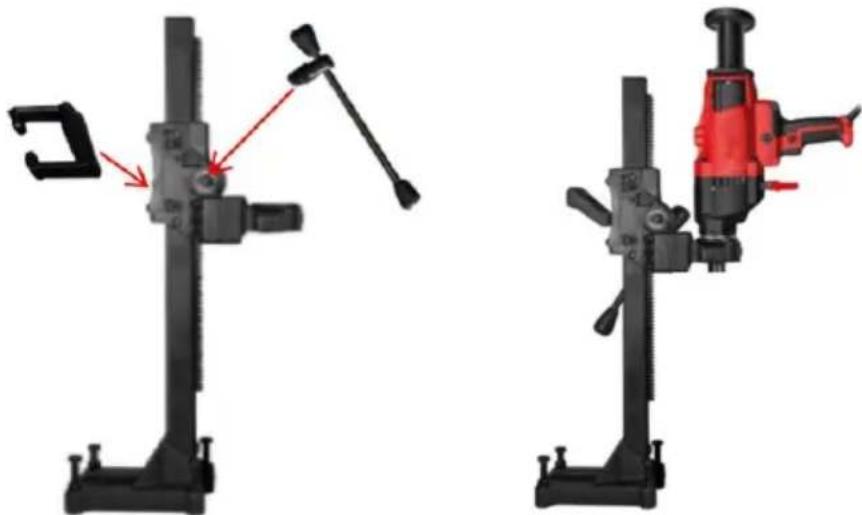

1. Zamontuj stojak w sposób pokazany na rysunku.

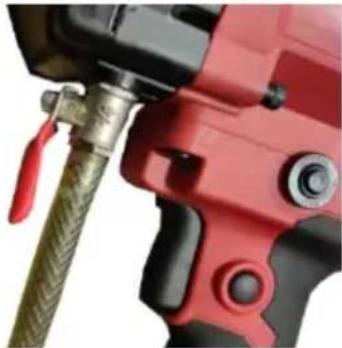

1. Podłączenie zewnętrznych źródeł wody.

(UWAGA: w przypadku wycieku wody można mocno użyć zacisku.)

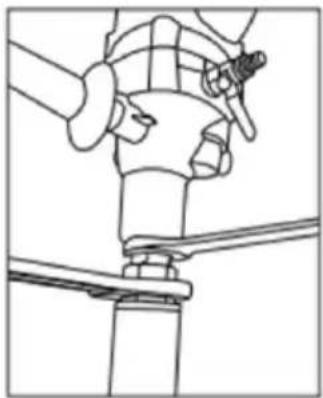

1. Dokręcić wiertło kluczem.

1. Zastosowanie wyłącznika zabezpieczającego przed wyciekiem:

A) Podłącz do gniazdka.

B) Naciśnij przycisk „RESET”: wskaźnik powinien być „WŁĄCZONY”.

C) Naciśnij przycisk „TEST”: wskaźnik powinien mieć wartość „f”.

D) Naciśnij przycisk „RESET”. Użyj, nie używaj, jeśli „TEST” zakończy się

niepowodzeniem.

E) Brak zabezpieczenia przed przeciążeniem.

NIE UŻYWAJ, JEŚLI TEST NIE POWIEDZIE SIĘ!

1. Nieruchomy przedmiot obrabiany: Wiercony przedmiot powinien być mocno zamocowany, aby zapobiec jego drżeniu lub przesuwaniu się.

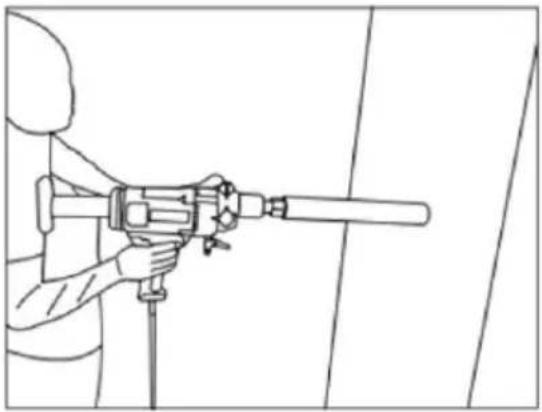

2. Prawidłowa postawa podczas pracy: Utrzymuj równowagę ciała i mocno trzymaj wiertarkę obiema rękami.
3. Kontroluj prędkość wiercenia: Unikaj zbyt szybkiego pchania, aby zapobiec przeciążeniu maszyny lub wypadkom.
4. Postępuj zgodnie z procedurami obsługi: ściśle przestrzegaj instrukcji i odpowiednich przepisów bezpieczeństwa obowiązujących wiertarkę podczas pracy.

1. Jak zainstalować wiertło

Przed przystąpieniem do pracy należy solidnie i szczelnie przymocować podstawę do obrabianego przedmiotu, przykręcić ją za pomocą kołków rozporowych, następnie równomiernie dokręcić 4 śruby do podstawy, na koniec dokręcając je nakrętkami.

1. Sprawdź napięcie:

Upewnij się, że napięcie jest takie samo jak wskazane na płytce narzędzi, napięcie w obwodach powinno utrzymywać się na poziomie +/-5%.

1. Jak zainstalować bit:

Ostrożnie instalując wiertło cienkie jak diament, gwint końcowy powinien pasować do koń

cowego wału wyjściowego. Gwint końcowy należy najpierw nasmarować smarem, po dokręceniu wiertła pozostawić go na biegu jałowym, upewnić się, że jego ruch promieniowy odpowiada ogólnym wymaganiom, wtedy można przystąpić do pracy z wiertłem.

1. W wyłączniku wodnym wiertarki powinna znajdować się woda.

5. Materiał:

Jeśli podczas wiercenia w żelbecie wiertło dotknie pręta ze stali zbrojeniowej, prąd gwałtownie wzrośnie, silnik wibruje, a wiertło jest przeciążone. W tym momencie należy odpowiednio zmniejszyć siłę wiercenia; niższy prąd może mieć zły wpływ na prędkość wiercenia i wiertło. Jeśli piasek lub żwir dostaną się do wiertła lub wiertło dotknie pręta zbrojeniowego, wiertło zostanie złapane, co spowoduje większy nadmiar prądu i sprzęgło się poślizgnie. W tym przypadku wyłącz narzędzie, wyjmij wiertło i wyczyść zaciski w szczelinie, odczekaj około 3 minuty, aż wiertło ostygnie, zanim ponownie uruchomisz przełącznik, aby kontynuować wiercenie. Podczas wiercenia w drewnie, grubej nawierzchni asfaltowej, papie asfaltowej itp. prąd będzie zwiększony, dlatego wierć powoli i równomiernie, i lekko. Jeśli sprzęgło ciągle się ślizga, zatrzymaj wiertarkę i ponownie dokręć sprzęgło.

1. Usuń rdzeń wiertniczy:

Gdy wiertło prawie przewierca deskę podłogową, ściany itp., należy zachować ostrożność i zmniejszać prędkość wiercenia, aby uniknąć wiercenia na siłę. Podczas ponownego wiercenia należy wyłączyć narzędzie, wyjąć wiertło i oczyścić jego ściankę wodą. Po oczyszczeniu wióra, uderz lekko wiertło drewnianym kijem, zachowaj ostrożność podczas usuwania rdzenia wiertła i uszkodzenia wiertła, a następnie zainstaluj wiertło i kontynuuj pracę.

1. Zapewnij wentylację i ochłodzenie silnika:

Podczas pracy wentylowany kanał silnika nie powinien być zatkany brudem, aby wyższa temperatura nie miała wpływu na żywotność silnika lub nie spaliła uzwojenia.

1. Zakaz pracy bez wody:

Podczas pracy na powierzchnię wiertła powinna wypływać duża ilość wody, aby ostygła i aby błoto można było wypłukać, aby uniknąć uszkodzenia wiertła i podkładki uszczelniającej.

9. Unikaj tłumienia silnika:

Trzymaj obudowę silnika z dala od wody, aby uniknąć pogorszenia jego właściwości izolacyjnych lub wycieków prądu. Używaj maszyny wyłącznie z kierunkiem pionowym w dół!

10. Wiertło wibrowało

Podczas wiercenia szczelina między korpusem podnoszącym a kwadratową rurą i zębatką może powodować wibracje wiertła. W tym momencie należy wyłączyć narzędzie i wyregulować okładzinę gąsienicy lub koło jałowe na korpusie podnoszącym, dokręcając odpowiednie śruby, aby dostosować go do odpowiedniego odstępu.

INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW

Problem	Powód	Rozwiązanie
Silnik nie działa . Podcz podłączania zasilania .	1. Odłączone zasilanie .2. Umieszczony wyłącznik .3. Posmaruj źle kontaktując się lub zużyj .4. Otwarte uzwojenie obwo stojana i wirnika .	1.Sprawdź i podłącz zasilanie .2.Sprawdź i napraw przełącznik lub wymień przełącznik nieprawidłowo lub źle stykający się .3.Wymień, szezetko
Występują ciężkie iskry i iskry pierścieniowe na komutatorze silnika .	1. Uzwojenie wirnika ma zwarcie lub przerwę w obwodzie .2.Sprężyna szczotki ustawiona nieprawidłowo lub źle się styka .	1. Napraw lub wymień wirnik.2. Wyreguluj nacisk sprężyny .
Wiertarka wibrowała .	1. Podstawa poluzowana .2. Powiększono szczelinę pomiędzy korpusem podnoszącym a stojakiem kwadratowym .3. Poluzowany korpus	1. Zmontuj i zamocuj ram2. Wyreguluj odstęp .3.Sprawdź śrubę .
Prędkość wiercenia jest niska .	1. Zużyte wiertło .2. Jakość zalewania sufitu jest zła, w szczelinach znajduje się piasek lub wió3. Wiertarka wibrowana .4.Nakrętki na tarciebezpieczeństwa .	1. Napraw lub wymień wiertło .2. Zatrzymaj wiertło, usuń ciała obce ze szczeliny .3.Wyreguluj i dokręć śrubę

KONSERWACJA I PRZECHOWYWANIE

UWAGA: Przed konserwacją należy wyjąć wtyczkę.

1. Jeśli wiertarka miała jakiekolwiek problemy, prosimy o przesłanie jej do autoryzowanego centrum serwisowego. Demontaż lub opcjonalna wymiana części jest surowo zabroniona.
2. Należy okresowo sprawdzać szczotkę elektryczną i komutator. Gdy szczotki zużyją się na długości około 7 mm, należy je wymienić. Stosuj tylko oryginalne szczotki; w przeciwnym razie może dojść do uszkodzenia komutatora. Należy jednocześnie wymienić obie szczotki. Jeśli podczas pracy zauważysz silne iskrzenie lub komutator jest poważnie zużyty lub spalony, sprawdź i napraw komutator lub wymień nowy wirnik.

1. Po dłuższym użytkowaniu wiertło należy okresowo sprawdzać i naprawiać. Główne elementy kontroli to: czy przewód elektryczny jest w dobrym stanie, czy uziemienie jest niezawodne, czy przewód wewnętrzny, przełącznik i wtyczka działają prawidłowo, czy rezystancja izolacji silnika jest bezpieczna, czy stojan i

wirnik nie mają zwarcia, czy śruby nie są poluzowane, należy wymienić smar i części zużywające się itp.

1. Wymień gumową podkładkę uszczelniającą na czas. Jeżeli po dłuższym użytkowaniu stwierdzisz, że woda przedostaje się do górnej części wiertła, sprawdź i natychmiast wymień podkładkę uszczelniającą. Przekładnia w skrzyni biegów może używać oleju smarowego. Jeśli zauważysz, że olej smarowy przedostaje się do otworu powietrznego środkowej pokrywy, wymień gumowy pierścień olejowy uszczelniający na wrzecionie wirnika. Marka specjalnego oleju smarowego to przemysłowy olej przekładniowy 110#. Nie wolno stosować zwykłego oleju silnikowego.
2. Utrzymuj wiertło w czystości i suchości. Jeśli nie jest używane, wyczyść wiertło i przechowuj je w suchym, czystym miejscu. Zdemontuj wiertło, a główną część wiertła i części łączące gwintu należy nasmarować odrobiną smaru, aby je chronić.
3. Wyreguluj sprzęgło bezpieczeństwa, gdy stwierdzisz, że tarcie sprzęgła jest zbyt małe.

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Certyfikat wsparcia i e-gwarancji
