INSTRUKCJA OBSŁUGI ZPN-35 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

WIBRATOR DO BETONU

INSTRUKCJA OBSŁUGI

MODEL: ZPN-35

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR® MODERN MO 1000-U

TOUGH TOOLS, HALF PRICE

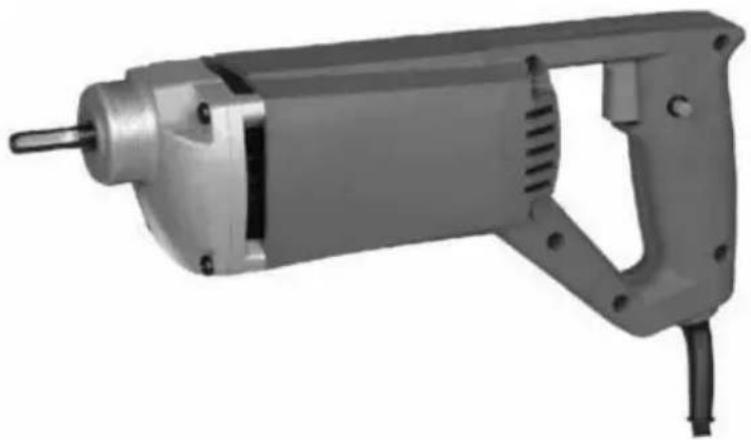

WIBRATOR DO BETONU

ZPN-35

ZPN-35

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WAŻNI OCHRONIARZE

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownicy muszą uważnie przeczytać instrukcję obsługi.

	Ten symbol, umieszczony przed uwagę dotyczącą bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do Wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy zawsze postępować zgodnie z zaleceniami przedstawionymi poniżej.
	Prąd przemienny
	Produkt posiada II klasę ochrony. Oznacza to, że jest wyposażony ze wzmocnioną lub podwójną izolacją.
	Ostrzeżenie — podczas korzystania z tego produktu należy nosić ochraniacze uszu.
	Ostrzeżenie — podczas korzystania z tego urządzenia należy nosić okulary ochronne produkt.
	Ostrzeżenie — podczas korzystania z tego produktu należy nosić rękawiczki.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom dyrektywy europejskiej2012/19/UE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach wskazuje, że produkt wymaga selektywnej zbiórki śmieciUnia Europejska. Dotyczy to produktu i wszystkiegoakcesoria oznaczone tym symbolem. Produkty oznaczone jako takienie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy to zrobić oddać do punktu zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu urządzenia.
	Ten symbol, umieszczony przed uwagę dotyczącą bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do Wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy zawsze postępować zgodnie z zaleceniami przedstawionymiponizej.

specyfikacjami dostarczonymi przez niniejszy WIBRATOR DO BETONU. Nieprzestrzeganie wszystkich instrukcje wymienione poniżej mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia obrażenia (Uwaga: w poniższym tekście słowo „elektronarzędzie” odnosi się do „BETONU WIBRATOR").

Bezpieczeństwo w miejscu pracy

a) Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Zagracone lub ciemne obszary zapraszają Wypadki.
b) Nie używaj elektronarzędzi w atmosferze zagrożonej wybuchem, np
obecność łatwopalnych cieczy, gazów lub pytów. Elektronarzędzia wytwarzają iskry
które mogą spowodować zapalenie pyłu lub
oparów. c) Trzymaj dzieci i osoby postronne z daleka podczas obsługi elektronarzędzia.
Rozproszenie uwagi może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj żadnej wtyczki

sposób. Nie używaj żadnych przejściówek z uziemionymi elektronarzędziami.

Niemodyfikowane wtyczki i pasujące gniazdka zmniejszą ryzyko porażenia prądem. b) Unikaj kontaktu ciała

z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem

porażenie prądem, jeśli Twoje ciało jest uziemione. c) Nie

wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Dopływ wody a

elektronarzędzia zwiększa ryzyko porażenia prądem. d) Nie nadużywaj

przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub

odłączenie elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub

ruchome części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem

zaszokować.

e) Podczas używania elektronarzędzia na zewnątrz należy używać odpowiedniego przedłużacza

do użytku na zewnątrz. Korzystanie z przewodu odpowiedniego do użytku na zewnątrz zmniejsza ryzyko wstrząs elektryczny.

f) Jeżeli nie da się uniknąć pracy elektronarzędziem w wilgotnym miejscu, należy zastosować a

zasilanie zabezpieczone wyłącznikiem różnicowoprądowym (RCD). Użycie RCD zmniejsza

ryzyko porażenia prądem.

Bezpieczeństwo osobiste

a) Zachowaj czujność, uważaj, co robisz i kieruj się zdrowym rozsądkiem obsługa elektronarzędzia. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwaga podczas obsługi elektronarzędzi może skutkować poważnymi obrażeniami ciała

obrażenia. b) Stosować środki ochrony osobistej. Zawsze noś ochronę oczu. Sprzęt ochronny, taki jak maska przeciwpyłowa, obuwie ochronne antypoślizgowe, kask lub ochrona słuchu w odpowiednich warunkach zmniejszy osobiste urazy. c)

Zapobiegaj niezamierzonemu uruchomieniu. Upewnij się, że przełącznik jest wcześniej w pozycji wyłączonej podłączanie do źródła zasilania i/lub akumulatora, podnoszenie lub przenoszenie narzędzie. Trzymanie elektronarzędzi z palcem na przycisku lub zasilanie energią narzędzia z włączonym wyłącznikiem sprzyjają wypadkom.

d) Przed włączeniem elektronarzędzia usuń wszelkie klucze regulacyjne lub klucze. A może to spowodować pozostawienie klucza lub klucza przymocowanego do obracającej się części elektronarzędzia w obrażeniach ciała. e)

Powstrzymaj się od nadmiernego sięgania. Przez cały czas utrzymuj właściwą postawę i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Zachowaj włosy i odzież z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy może zostać pochwycony przez ruchome

części. g) Jeżeli przewidziano urządzenia do podłączenia odsysania i zbierania pyłu urządzeń, upewnij się, że są one podłączone i właściwie używane. Użycie kurzu zbieranie może zmniejszyć zagrożenia związane z pyłem. h) Nie

pozwól, aby znajomość nabyta podczas częstego korzystania z narzędzi skłoniła Cię do tego popaść w samozadowolenie i zignorować zasady bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

Używanie i konserwacja elektronarzędzi

a) Nie używaj elektronarzędzia na siłę. Użyj odpowiedniego elektronarzędzia dla swojego aplikacja. Właściwe elektronarzędzie wykona pracę lepiej i bezpieczniej

stawkę, dla której została zaprojektowana.

b) Nie używaj elektronarzędzia, jeśli włącznik nie włącza go ani nie wyłącza. Każdy

Elektronarzędzie, którego nie można sterować za pomocą wyłącznika, jest niebezpieczne i konieczne zostać

naprawiony. c) Odłącz wtyczkę od źródła zasilania i/lub wyjmij akumulator

odłączyć od elektronarzędzia, jeśli można je odłączyć, przed dokonaniem jakichkolwiek regulacji,

wymianą akcesoriów lub przechowywaniem elektronarzędzia. Takie bezpieczeństwo zapobiegawcze

środki zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia. d) Nieużywane

elektronarzędzia należy przechowywać poza zasięgiem dzieci i dopuszczać do nich wyłącznie osoby

zaznajomiony z elektronarzędziem lub niniejszą instrukcją obsługi elektronarzędzia.

Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników. e)

Konserwacja elektronarzędzi i akcesoriów. Sprawdź, czy nie ma niewspółosiowości lub

wiązanie ruchomych części, pękanie części i wszelkie inne stany, które

może mieć wpływ na działanie elektronarzędzi. Jeżeli jest uszkodzony, należy zabrać ze sobą elektronarzędzie

naprawiony przed użyciem. Wiele wypadków jest spowodowanych niewłaściwą konserwacją

elektronarzędzia.

f) Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące

z ostrymi krawędziami tnącymi są mniej podatne na zakleszczanie i są łatwiejsze do kontrolowania. g)

Używaj elektronarzędzia, akcesoriów, końcówek narzędziowych itp. zgodnie z

niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj pracy

do wykonania. Używanie elektronarzędzia do innych prac niż te

zamierzone, może spowodować niebezpieczną sytuację.

h) Trzymaj uchwyty i powierzchnie chwytne suche, czyste i wolne od oleju i oleju

smar. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczeństwo

obsługa i kontrola narzędzia w nieoczekiwanych sytuacjach.

Praca

Oddawaj elektronarzędzie do naprawy wykwalifikowanemu serwisantowi, który używa wyłącznie

identyczne części zamienne. Zapewni to bezpieczeństwo zasilania

narzędzie jest konserwowane.

Inne podstawowe bezpieczeństwo

1. Przeczytaj wszystkie instrukcje.

2. W celu ochrony przed pożarem, porażeniem prądem i obrażeniami ciała nie należy tego robić

zanurzać przewód, wtyczki lub maszynę w wodzie lub innym płynie.

1. Konieczny jest ścisły nadzór, gdy jakiekolwiek urządzenie jest używane w pobliżu lub w pobliżu dzieci.

2. To elektronarzędzie może być używane przez dzieci w wieku 8 lat i starsze

osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub ich braku

doświadczenie i wiedzę, jeśli zapewniono im nadzór lub

instrukcje dotyczące bezpiecznego użytkowania urządzenia i zrozumiałe

związane z tym zagrożenia. Dzieci nie powinny dokonywać czyszczenia i obsługi

konserwacja bez nadzoru).

1. Odłączaj urządzenie od gniazdka, gdy nie jest używane, przed zakładaniem lub zdejmowaniem

części oraz przed czyszczeniem. Aby odłączyć, chwyć wtyczkę i wyciągnij z gniazdka elektrycznego.

Nigdy nie ciągnij za przewód.

1. Unikaj kontaktu z ruchomymi częściami

ZACHOWAJ TE INSTRUKCJE

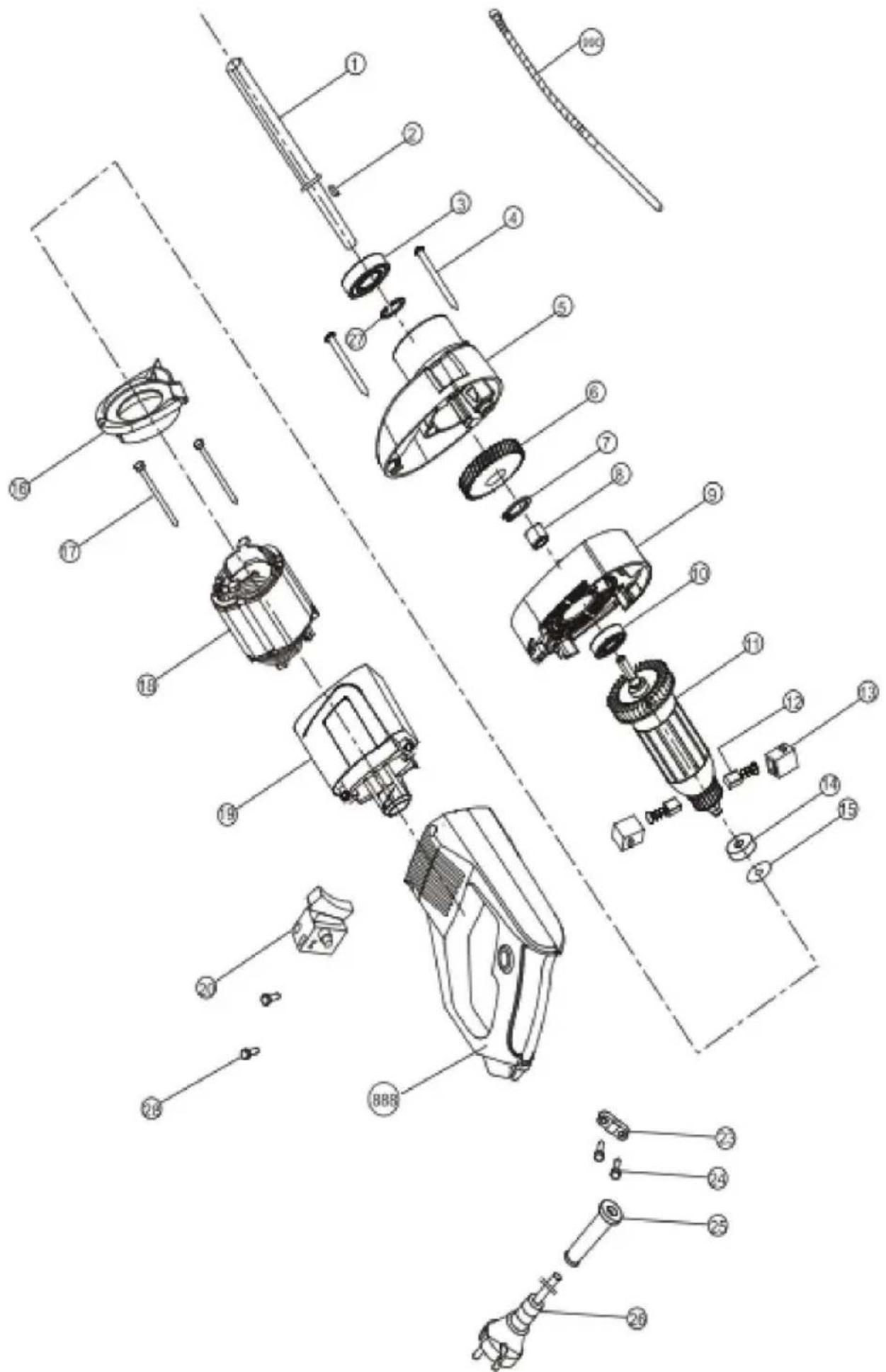

INSTALACJA

NIE.	OPIS	NIE.	OPIS
1	WRZECIONO	15	PRALKA
2	KLUCZ	16	OSŁONA WIATRU
3	ŁOŻYSKO 6200RS	17	ŚRUBA
4	ŚRUBA	18	STATOR
5	SKRZYNIA BIEGÓW	19	MIESZKANIA
6	BIEG PRZEŁĄCZNIK	20
7	ZACISK OKRĘGOWY	23	ZACISK LINOWY
8	TULEJA STALOWA	24	ŚRUBA
9	POKRYWA ŚRODKOWA	25	KOŁNIERZ KORPUSOWY
10	ŁOŻYSKO 6200RS	26	SZNUR
11	WIRNIK	27	ZACISK OKRĘGOWY
12	SZCZOTKA WĘGLOWA	28	ŚRUBA
13	UCHWYT NA SZCZOTKI WĘGLOWE 990		Włócznia wibracyjna
14	ŁOŻYSKO 608Z	888	ZESPÓŁ UCHWYTU

Konserwacja i kontrola

Przed jakąkolwiek pracą przy maszynie należy wyciągnąć wtyczkę z gniazdka.

1. Należy okresowo sprawdzać stan szczotek i zużycie szczotek

należy wymienić w odpowiednim czasie. Po wymianie sprawdź, czy szczotki są nowe

może swobodnie poruszać się w uchwycie szczotki. Uruchom silnik na 15 minut

aby dopasować styk szczotek i komutatora.

1. Oczyć szczeliny wentylacyjne z brudu i usuń nagromadzony kurz

i okresowo brud olejowy.

1. Jeżeli podczas normalnej pracy coś się stanie, zasilacz powinien

należy natychmiast odciąć, a narzędzie należy sprawdzić i naprawić.

1. Regularnie sprawdzaj wszystkie śruby mocujące i upewnij się, że są prawidłowo zamocowane

dokręcone, jeśli któraś ze śrub zostanie poluzowana, dokręć ją

natychmiast, niezastosowanie się do tego może spowodować obrażenia ciała.

1. Nie wystawiaj narzędzia na działanie deszczu. Nie używaj elektronarzędzi w wilgotnych lub mokrych miejscach. Miejsce pracy powinno być dobrze oświetlone. Nie używaj elektronarzędzi tam, gdzie istnieje ryzyko spowodowania pożaru lub ekspłozji.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Import do USA: Sanven Technology

REPUBLIKA

Wielkiej Brytanii

REPREZENT KE

YH CONSULTING SPÓŁKA Z OGRANICZONA

Wsparcie techniczne i certyfikat e-gwarancji
