BEDIENUNGSANLEITUNG ZPN-35 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Betonrüttler

BENUTZERHANDBUCH

MODELL: ZPN-35

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR® MODUL: I111000-U

TOUGH TOOLS, HALF PRICE

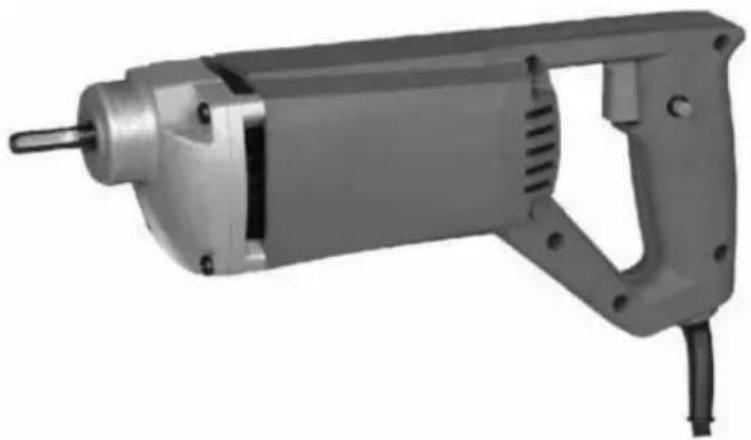

Betonrüttler

ZPN-35

ZPN-35

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

Warnung – Um das Verletzungsrisiko zu verringern, müssen Benutzer die Bedienungsanleitung sorgfältig lesen.

	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführte Empfehlung.
	Wechselstrom
	Dieses Produkt ist in Schutzklasse II. Das heißt, es ist ausgestattet mit verstärkter oder doppelter Isolierung.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Gehörschu
	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.
	KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung bedarf. der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichnete Zubehörteile. Als solche gekennzeichnete dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführte Empfehlung.

Spezifikationen dieses BETONRÜTTELERS. Die Nichtbeachtung aller

Die unten aufgeführten Anweisungen können zu Stromschlägen, Bränden und/oder schweren

Verletzung (Hinweis: Im Folgenden bezieht sich das Wort "Elektrowerkzeug" auf "BETON

VIBRATOR").

Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche laden ein Unfälle.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in
Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken
die den Staub oder die Dämpfe entzünden könnten.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
Durch Ablenkung können Sie die Kontrolle verlieren.

Elektrische Sicherheit

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags.

Stromschlag, wenn Ihr Körper geerdet ist. c) Setzen Sie

Elektrowerkzeuge nicht Regen oder Nässe aus. Wasser, das in ein

Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d)

Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder

Trennen Sie das Elektrowerkzeug vom Stromnetz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder bewegliche Teile. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

Schock.

e) Wenn Sie ein Elektrowerkzeug im Freien verwenden, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko elektrischer Schock.

f) Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie ein Fehlerstrom-Schutzschalter (RCD) geschützte Stromversorgung. Die Verwendung eines RCD reduziert es besteht die Gefahr eines Stromschlags.

Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand, wenn
Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der
Unachtsamkeit beim Umgang mit Elektrowerkzeugen kann zu schweren Verletzungen führen.

Verletzungen. b) Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm

oder Gehörschutz für entsprechende Bedingungen verringern die persönliche

Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor

Anschließen an die Stromquelle und/oder den Akku, Aufnehmen oder Tragen des

Halten Sie Elektrowerkzeuge mit dem Finger auf dem Knopf oder aktivieren Sie das

Das Benutzen von Werkzeugen mit eingeschaltetem Schalter kann zu Unfällen führen.

d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel.

Ein in einem rotierenden Teil des Elektrowerkzeugs steckender Schraubenschlüssel oder Schlüssel kann zu zu Verletzungen führen. e)

Vermeiden Sie Überdehnungen. Sorgen Sie stets für einen sicheren Stand und halten Sie das Gleichgewicht.

Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar

und Kleidung von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare

können von beweglichen Teilen erfasst werden.

g) Wenn Vorrichtungen zum Anschluss von Staubabsaugung und Staubauffang vorhanden sind

Stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Verwendung von Staub Das Aufsammeln kann die Gefährdung durch Staub verringern. h)

Lassen Sie sich nicht durch die Vertrautheit mit häufigem Gebrauch von Werkzeugen dazu verleiten,

werden Sie nachlässig und ignorieren Sie die Sicherheitsgrundsätze für Werkzeuge. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Pflege von Elektrowerkzeugen

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre
Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der

b) Benutzen Sie das Elektrowerkzeug nicht,

wenn der Schalter nicht funktioniert.

Das Benutzen eines Elektrowerkzeugs, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und

c) Den Stecker

aus der Steckdose ziehen und/oder die Batterie entnehmen.

bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder Elektrowerkzeuge weglegen. Solche

vorbeugenden Sicherheitsmaßnahmen

Maßnahmen verringern das Risiko eines unbeabsichtigten Starts des Elektrowerkzeugs. d)

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie

Sie müssen mit dem Elektrowerkzeug oder diesen Anweisungen vertraut sein, um das Elektrowerkzeug zu bedienen.

Elektrowerkzeuge sind in den Händen von unerfahrenen Benutzern gefährlich. e)

Warten Sie Elektrowerkzeuge und Zubehör gut. Überprüfen Sie, ob die

Blockieren beweglicher Teile, Bruch von Teilen und alle anderen Zustände, die

kann die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie das Elektrowerkzeug bei Beschädigung

vor Gebrauch repariert werden. Viele Unfälle sind auf schlecht gewartete

Elektrowerkzeuge.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge

mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren. g) Verwenden

Sie Elektrowerkzeug, Zubehör und Werkzeuge usw. gemäß

diese Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der

Verwendung des Elektrowerkzeugs für andere Zwecke als die, die

beabsichtigte Verwendung kann zu einer gefährlichen Situation führen.

h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und

Fett. Rutschige Griffe und Greifflächen ermöglichen kein sicheres

Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von einem qualifizierten Reparaturfachmann reparieren und verwenden Sie dabei

identische Ersatzteile. Dadurch wird die Sicherheit des Netzteils gewährleistet

Werkzeug wird gewartet.

Weitere grundlegende Sicherheit

1. Lesen Sie alle Anweisungen.

2. Zum Schutz vor Feuer, Stromschlag und Personenschäden dürfen Sie
   Tauchen Sie Kabel, Stecker oder Maschine nicht in Wasser oder andere Flüssigkeiten.

3. Eine genaue Überwachung ist erforderlich, wenn ein Gerät von oder in der Nähe von Kinder.
4. Dieses Elektrowerkzeug kann von Kindern ab 8 Jahren verwendet werden und

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt werden oder

Anweisungen zur sicheren Verwendung des Geräts gelesen und verstanden haben.

Kinder dürfen keine Reinigungs- und Benutzerarbeiten durchführen.

Wartung ohne Aufsicht).

1. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht verwenden, bevor Sie Teile anbringen oder

abnehmen und bevor Sie es reinigen. Um den Stecker zu ziehen, fassen Sie den Stecker und ziehen Sie ihn aus der Steckdose.

Ziehen Sie niemals an der Schnur.

1. Kontakt mit beweglichen Teilen vermeiden

ANLEITUNG AUFBEWAHREN

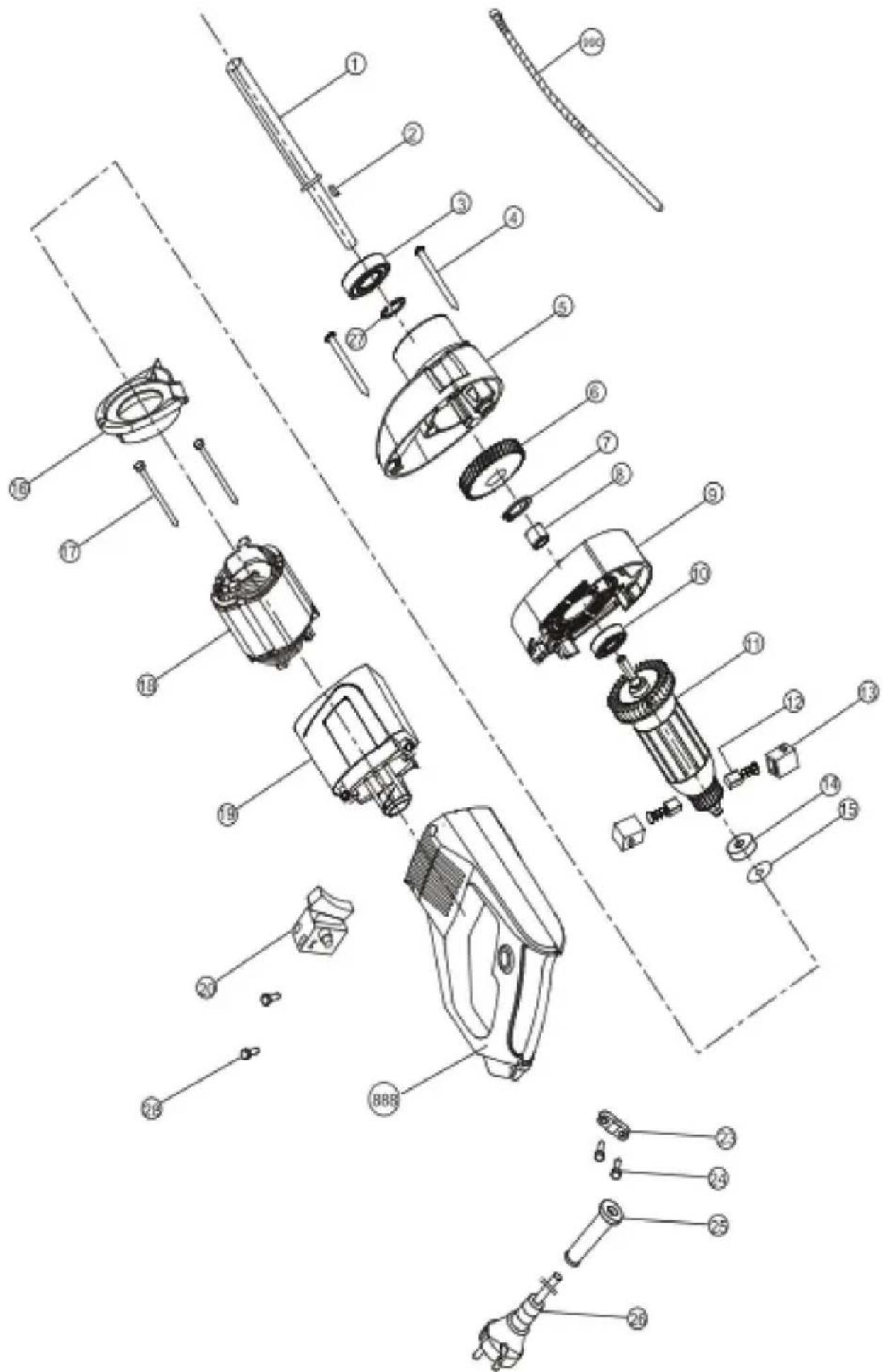

INSTALLATION

NEIN.	BESCHREIBUNG	NEIN.	BESCHREIBUNG
1	SPINDEL	15	WASCHMASCHINE
2	SCHLÜSSEL	16	WINDSCHUTZ
3	LAGER 6200RS	17	SCHRAUBEN
4	SCHRAUBEN	18	STATOR
5	GETRIEBE	19	GEHÄUSE
6	GANG	20	SCHALTEN
7	SICHERUNGSRING	23	Kabelklemme
8		24	SCHRAUBENSTAHLBUCHSE
9	MITTLERE ABDECKUNG	25	KORDELHÜLSE
10	LAGER 6200RS	26	KABEL
11	ROTOR	27	SICHERUNGSRING
12	Kohlebürste	28	SCHRAUBEN
13	Kohlebürstenhalter 990		VIBRATIONSSPEER
14	LAGER 608Z	888	GRIFFBAUGRUPPE

NEIN.	BESCHREIBUNG
1	KAPPE KOPF
2	O-RING
3	FALL
4	DREHWELLE
5	Gegenöldichtung
6	ÖLDICHTUNG
7	LAGER
8	WELLENGELENK
9	FLEXIBLE WELLE
10	WELLENGELENK
11	SECHSKANTWELLENVERBINDUNG
12	FLEXIBLER SCHLAUCH
13	Sicherungsmutter

Wartung und Inspektion

Vor allen Arbeiten an der Maschine selbst ist der Netzstecker zu ziehen.

1. Die Bürsten sollten regelmäßig überprüft und abgenutzte Bürsten
   sollte rechtzeitig ausgetauscht werden. Überprüfen Sie nach dem Austausch, ob die neuen Bürsten sich im Bürstenhalter frei bewegen kann, Lassen Sie den Motor 15 Minuten lang laufen um den Kontakt der Bürsten und des Kommutators anzupassen.
2. Halten Sie die Lüftungsschlitze frei von Schmutz, reinigen Sie den angesammelten Staub und Ölschmutz regelmäßig.
   3.Wenn während des normalen Betriebs etwas passiert, sollte die Stromversorgung sofort abgeschaltet und das Werkzeug überprüft und repariert werden.
3. Überprüfen Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen, sollten sich Schrauben lösen, ziehen Sie diese bitte wieder fest

Andernfalls kann es zu Verletzungen kommen.

1. Setzen Sie das Werkzeug nicht dem Regen aus. Verwenden Sie Elektrowerkzeuge nicht an feuchten oder nassen Orten. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereichs. Verwenden Sie keine Elektrowerkzeuge, wenn die Gefahr eines Brandes oder einer Explosion besteht.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert

nach USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
