Produkttyp	Schnellwechsel-Werkzeughalter-Set
Marke	Vevor
Modell	250-2006
Material	Gehärteter und geschliffener Stahl
Anzahl der Teile	6 Teile (1 Kolben + 5 Halterungen)
Passende Drehmaschinenhöhe	8" (200 mm) Schwung
Spannbereich der Werkzeuge	1/4" bis 5/8" (6-16 mm)
Enthaltene Werkzeuge	Drehwerkzeughalter, Plandrehhalter, Bohrhalter, Bohrbarrenhalter, Trennhalter, usw.
Befestigungsart	Schnellwechselkolben
Hauptfunktionen	Außendrehen, Plandrehen, Bohren, Rändeln, Trennen
Präzision	Maximale Steifigkeit für ratterschwingungsfreie Leistung
Wartung	Regelmäßig reinigen; Rostschutzöl auftragen
Sicherheit	PSA verwenden; Spannung vor jeder Verwendung prüfen
Ersatzteile	Separat erhältlich; Hersteller kontaktieren
Garantie	Elektronische Garantie auf www.vevor.com/support
Kompatibilität	Drehmaschine mit 8" Schwung (Modelle 250-200(6) und ähnliche)
Vorteile	Werkzeugwechsel in Sekunden, Produktivitätssteigerung
Kit-Inhalt (Beispiel)	250-200, 250-201, 250-202, 250-204, 250-207, 250-210 (jeweils 1 Stück)

Häufig gestellte Fragen - 250-2006 Vevor

Welche Werkzeuge sind im Set enthalten?

Das Set umfasst einen Kolben-Werkzeughalter und fünf Halterungen: Dreh-/Plandrehwerkzeughalter, Bohrhalter, robuste Bohrhalterbarre, Universalhalter für Trennblatt usw. Die 6-teiligen Modelle umfassen z.B. 250-200, 250-201, 250-202, 250-204, 250-207, 250-210.

Wie installiere ich den Schnellwechsel-Werkzeughalter?

Befestigen Sie den Kolben an der Drehmaschine, sodass er mit der Drehachse ausgerichtet ist. Setzen Sie die Halterungen in den Kolben ein und ziehen Sie sie fest. Detaillierte Anweisungen finden Sie im Handbuch.

Was ist der Spannbereich der Werkzeuge?

Der Spannbereich variiert je nach Modell. Für das 250-200(6) beträgt er 1/4 bis 5/8 Zoll (ca. 6 bis 16 mm).

Wie pflege ich das Set?

Reinigen Sie regelmäßig die Kontaktflächen, um Späne und Schmutz zu entfernen. Tragen Sie Rostschutzöl auf, um Korrosion zu verhindern. Der Mechanismus ist versiegelt für wartungsfreien Betrieb.

Kann ich dieses Set auf einer 10-Zoll-Drehmaschine verwenden?

Das Modell 250-200(6) ist für Drehmaschinen mit 8-Zoll-Schwung ausgelegt. Für größere Drehmaschinen sehen Sie sich die Modelle 250-222(6) oder 250-333(6) an.

Welche Arten von Drehoperationen sind möglich?

Sie können Außendrehen, Plandrehen, Bohren, Rändeln, Trennen usw. durchführen. Die V-Nut ermöglicht das Halten von runden Bohrhalterstangen.

Wie wechsle ich schnell das Werkzeug?

Lösen Sie den Hebel des Kolbens, entfernen Sie die Halterung, setzen Sie eine andere ein und ziehen Sie sie fest. Der Vorgang dauert Sekunden und benötigt keine Unterlegscheiben.

Ist das Set mit quadratischen Werkzeugen kompatibel?

Ja, es kann mit quadratischen Werkzeugen zum Rändeln, Plandrehen, Außendrehen und Bohren verwendet werden.

Was tun bei Ölaustritt?

Ölaustritte sind aufgrund der werkseitigen Rostschutzölbehandlung normal. Wischen Sie überschüssiges Öl mit einem Tuch ab. Wenn der Austritt anhält, wenden Sie sich an den Support.

Wo finde ich die Garantie?

Die elektronische Garantie finden Sie auf der Website www.vevor.com/support. Sie können auch das beiliegende Zertifikat in der Verpackung einsehen.

BEDIENUNGSANLEITUNG 250-2006 Vevor

Technischer Support und E-Garantie-Zertifikat

Schnellwechsel-Werkzeughaltersatz Bedienungsanleitung

MODUL: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-111 (6), 250-222 (6),

250-111 (8), 250-222 (8)

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeuten nicht unbedingt, alle von uns angebotenen Werkzeugkategorien abzudecken. Wir möchten Sie bitten, sorgfältig zu überprüfen

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte im Vergleich zu den Top-Großmarken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

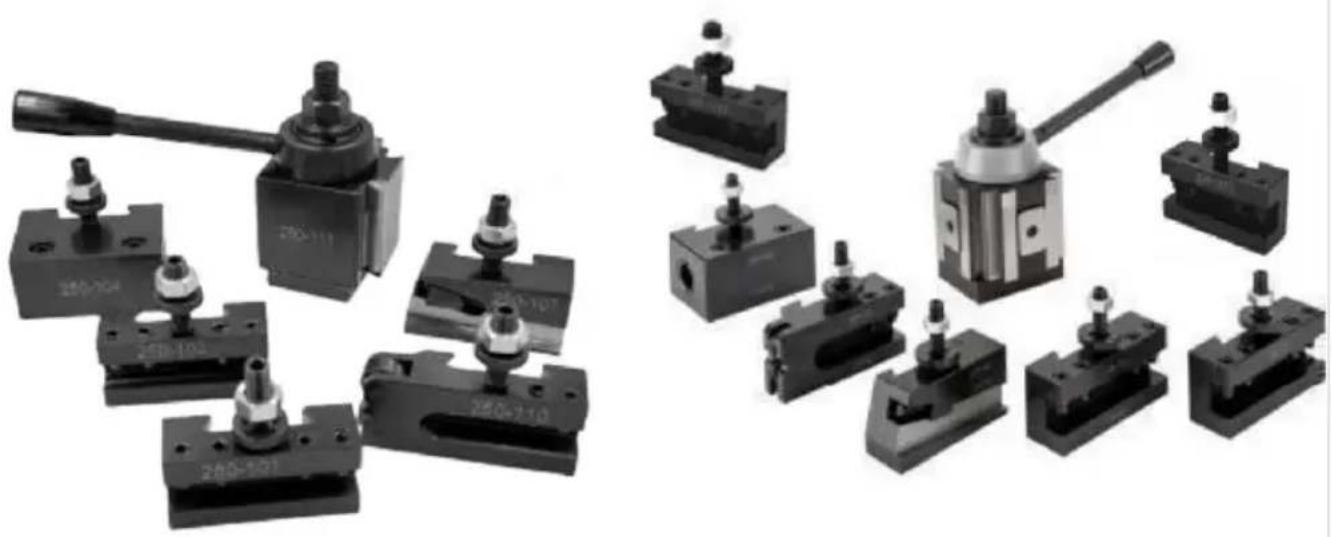

QUICK CHANGE

TOOL POST SET

MODELL: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000 (6), 250-111 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

• Alle Arbeitsteile gehärtet und geschliffen. ● Maximale Steifigkeit für vibrationsfreie Leistung. Keine Zeitverschwendung mit Unterlegscheiben.
• Erhöht die Produktivität aller Drehvorgänge.
• Vollständig versiegelt für wartungsfreien Betrieb. ● Werkzeugwechsel in Sekunden.

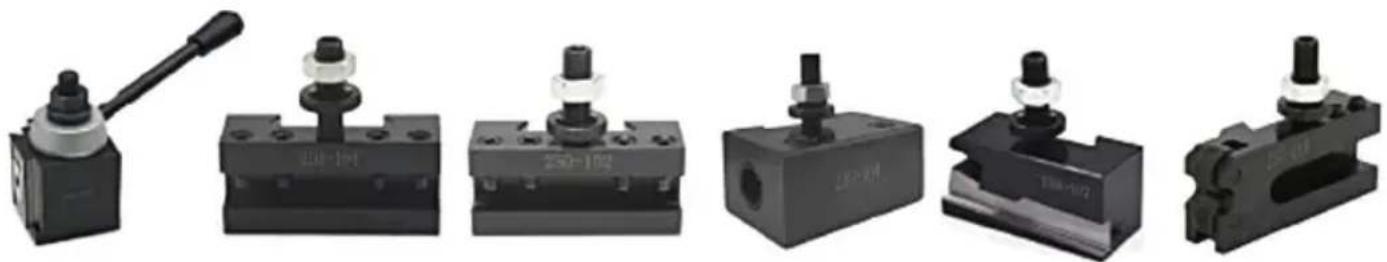

Jeder Satz besteht aus einem Werkzeughalter vom Typ Piston und jeweils einem der 5 Griffe.

BEFEHL NEIN.	DREHBANK-SCHWENKEN	JEDES SET ENTHÄLT 6 STÜCKE (6 STÜCKE/SET)
250-000 (6)	8"	250-000, 250-001, 250-002, 250-004, 250-007, 250-010, je 1 St
250-111 (6)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110, je 1 St
250-222 (6)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210, je 1 St
250-333 (6)	13" -18"	250-333, 250-301, 250-302, 250-304, 250-307, 250-310, je 1 St
250-444 (6)	14" -20"	250-444, 250-401, 250-402, 250-404, 250-407, 250-410, je 1 St

BEFEHL NEIN.	DREHBANK-SCHWENKEN	8 STÜCKE, JEDES SET ENTHÄLT (8 STÜCKE/SET)
250-111(8)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110, je 1 Stück250-101T * 2 STK
250-222(8)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210, je 1 Stück250-201T * 2 STK

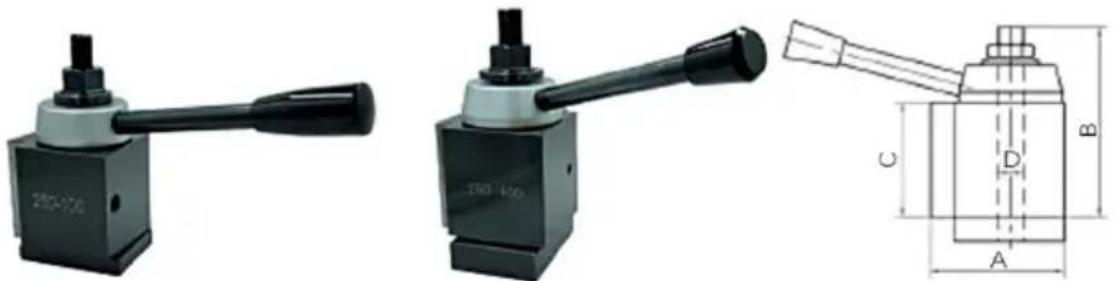

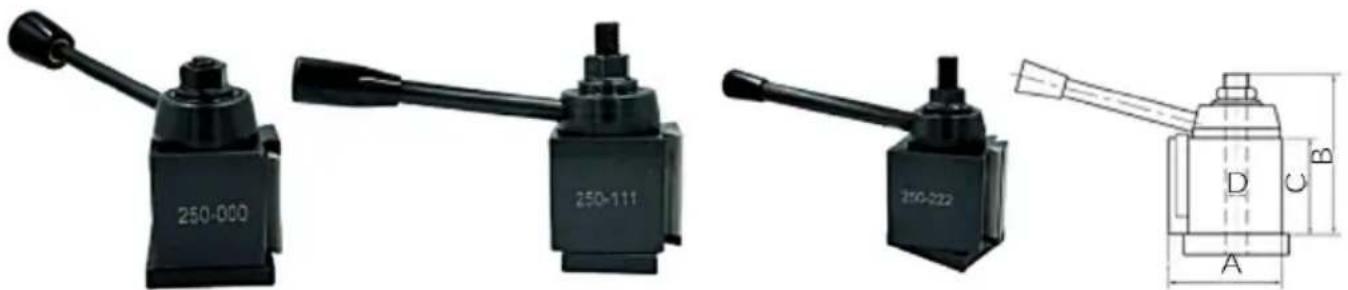

Schnellwechsel-Werkzeughalter im Kolbenstil - Zubehör

Schnellwechsel-Werkzeughalter im Keilstil

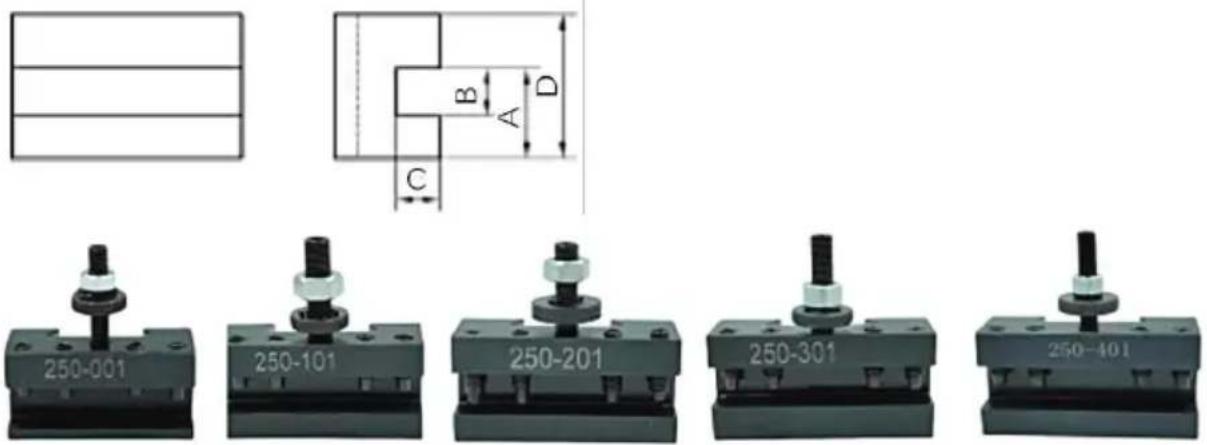

Dreh- und Plandrehhalter

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Passend für jede Größe kleiner als max. Höhe h.

Dreh- und Plandrehhalter

Dreh- und Plandrehhalter

Bohr-, Dreh- und Plandrehhalter

V-Nut hält Rundschaftbohrstangen und Werkzeuge sowie Spezialwerkzeuge zum Bearbeiten von Stirnflächen, Außenflächen, Schneiden, Bohren usw.

Hochleistungs-Bohrstangenhalter

Geteilte Buchse, geeignet für kleine Bohrstangen und Bohrer. Universal-Werkzeughalter für Abstechklingen.

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

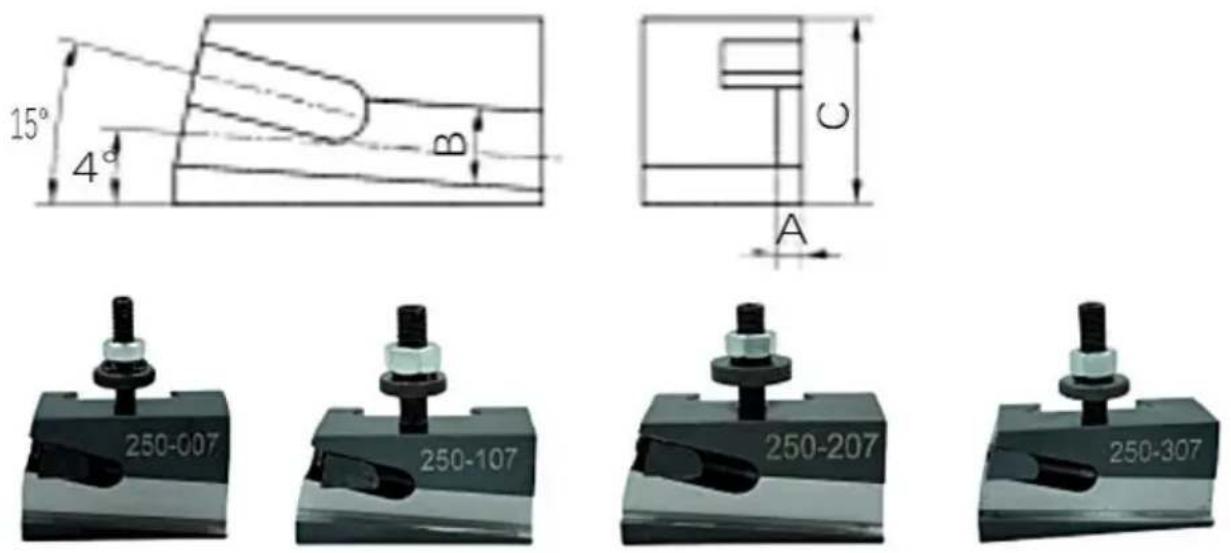

Es kann zum Rändelwerkzeug verwendet werden. Wenn ein Vierkantwerkzeug verwendet wird, kann es die Endfläche, Außenschnitte, Bohrungen usw. bearbeiten.

Lippen: Um Ihr Produkt besser zu schützen, tragen wir Rostschutzöl auf, das zu Öllecks führen kann.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
