250-2006 - Perforar Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Juego de portaherramientas de cambio rápido
Marca	Vevor
Modelo	250-2006
Material	Acero templado y rectificado
Número de piezas	6 piezas (1 pistón + 5 soportes)
Altura de torno compatible	8" (200 mm) de balanceo
Rango de sujeción de herramientas	1/4" a 5/8" (6-16 mm)
Herramientas incluidas	Portaherramientas de torneado, refrentado, mandrinado, barra de mandrinar, cuchilla de separación, etc.
Tipo de fijación	Pistón de cambio rápido
Funciones principales	Torneado exterior, refrentado, mandrinado, moleteado, separación
Precisión	Máxima rigidez para rendimiento sin vibraciones
Mantenimiento	Limpiar regularmente; aplicar aceite antioxidante
Seguridad	Usar EPP; verificar el apriete antes de cada uso
Piezas de repuesto	Disponibles por separado; contactar al fabricante
Garantía	Garantía electrónica en www.vevor.com/support
Compatibilidad	Torno de balanceo 8" (modelos 250-200(6) y similares)
Ventajas	Cambio de herramientas en segundos, aumento de la productividad
Contenido del kit (ejemplo)	250-200, 250-201, 250-202, 250-204, 250-207, 250-210 (cada uno 1 pieza)

Preguntas frecuentes - 250-2006 Vevor

¿Qué herramientas están incluidas en el conjunto?

El conjunto incluye un portaherramientas de pistón y cinco soportes: portaherramientas de torneado/refrentado, mandrinado, barra de mandrinar robusta, portaherramientas universal para cuchilla de separación, etc. Los modelos de 6 piezas incluyen por ejemplo 250-200, 250-201, 250-202, 250-204, 250-207, 250-210.

¿Cómo instalar el portaherramientas de cambio rápido?

Fije el pistón en el torno de modo que esté alineado con el eje del torno. Inserte los soportes en el pistón y apriete. Consulte el manual para instrucciones detalladas.

¿Cuál es el rango de sujeción de herramientas?

El rango de sujeción varía según el modelo. Para el 250-200(6), es de 1/4 a 5/8 pulgada (aproximadamente 6 a 16 mm).

¿Cómo mantener el conjunto?

Limpie regularmente las superficies de contacto para eliminar virutas y suciedad. Aplique aceite antioxidante para proteger contra la corrosión. El mecanismo está sellado para un funcionamiento sin mantenimiento.

¿Puedo usar este conjunto en un torno de 10 pulgadas?

El modelo 250-200(6) está diseñado para tornos de balanceo de 8 pulgadas. Para tornos más grandes, consulte los modelos 250-222(6) o 250-333(6).

¿Qué tipos de operaciones de torneado son posibles?

Puede realizar torneado exterior, refrentado, mandrinado, moleteado, separación, etc. La ranura en V permite sujetar barras de mandrinar de vástago redondo.

¿Cómo cambiar rápidamente de herramienta?

Afloje la palanca del pistón, retire el soporte, inserte otro y apriete. El proceso toma unos segundos sin necesidad de calzas.

¿El conjunto es compatible con herramientas cuadradas?

Sí, se puede usar con herramientas cuadradas para moleteado, refrentado, corte externo y mandrinado.

¿Qué hacer en caso de fuga de aceite?

Las fugas de aceite son normales debido a la aplicación de aceite antioxidante en fábrica. Limpie el exceso con un paño. Si la fuga persiste, contacte al soporte.

¿Dónde encontrar la garantía?

La garantía electrónica está disponible en el sitio www.vevor.com/support. También puede consultar el certificado incluido en el embalaje.

MANUAL DE USUARIO 250-2006 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

Juego de portaherramientas de cambio rápido

Manual de usuario

MÓDULO: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-1 11 (6), 250-222 (6),

250-111 (8), 250-222 (8)

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir

Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

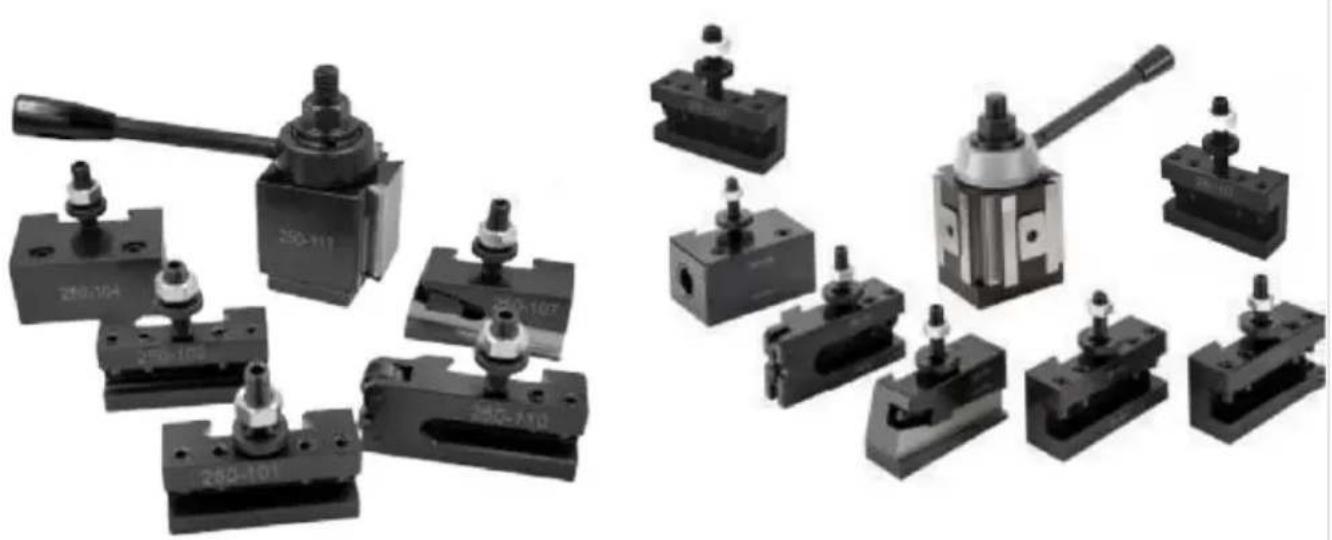

QUICK CHANGE

TOOL POST SET

MODELO: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000 (6), 250-111 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(La imagen es solo de referencia, consulte el objeto real)

• Todas las piezas de trabajo endurecidas y rectificadas.
• Máxima rigidez para un rendimiento sin vibraciones. No se pierde tiempo con calzas.
• Aumenta la productividad de todas las operaciones del torno.
• Completamente sellado para un funcionamiento sin necesidad de mantenimiento.
• Cambie de herramientas en segundos.

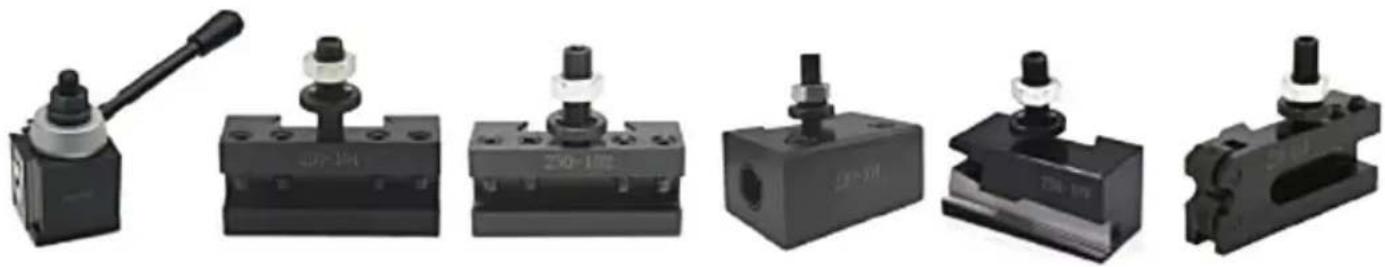

◆ JUEGOS DE POSTES PARA HERRAMIENTAS TIPO PISTÓN

ORDEN NO.	TORNO OSCILANTE	6 PIEZAS CADA JUEGO INCLUYE (6 PIEZAS/JUEGO)
250-100 (6)	12"	250-100, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO 1 ud.
250-200 (6)	10"-15"	250-200, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO 1 ud.
250-300 (6)	13"-18"	250-300, 250-301, 250-302, 250-304, 250-307, 250-310 CADA UNO 1 ud.
250-400 (6)	14"-20"	250-400, 250-401, 250-402, 250-404, 250-407, 250-410 CADA UNO 1 PIEZA
ORDEN NO.	TORNO OSCILANTE	8 PIEZAS CADA JUEGO INCLUYE (8 PIEZAS/JUEGO)
250-100 (8)	12"	250-100, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO 1 PIEZA250-101T*2 PIEZAS
250-200 (8)	10"-15"	250-200, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO 1 PIEZA250-201T*2 PIEZAS

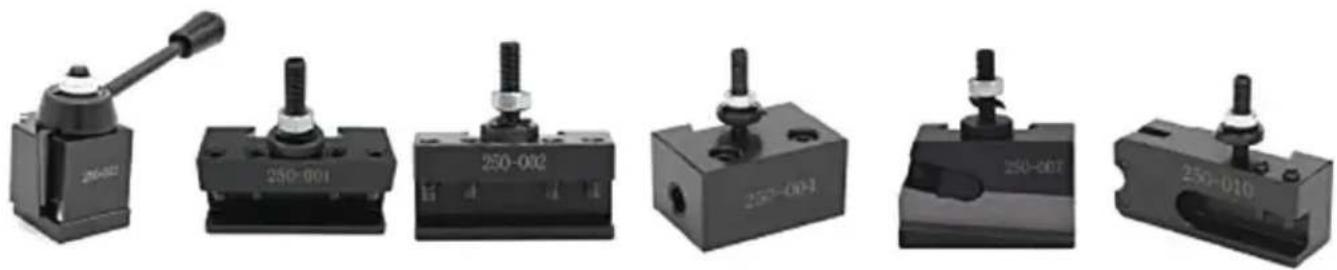

JUEGOS DE POSTES PARA HERRAMIENTAS TIPO CUÑA

Cada juego consta de un poste de herramientas tipo pision y uno de uno de los 5 soportes.

ORDEN NO.	TORNO OSCILANTE	6 PIEZAS CADA JUEGO INCLUYE (6 PIEZAS/JUEGO)
250-000 (6)	8"	250-000, 250-001, 250-002, 250-004, 250-007, 250-010 CADA UNO ud.
250-111 (6)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO PIEZA
250-222 (6)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO ud.
250-333 (6)	13" -18"	250-333, 250-301, 250-302, 250-304, 250-307, 250-310 CADA UNO PIEZA
250-444 (6)	14" -20"	250-444, 250-401, 250-402, 250-404, 250-407, 250-410 CADA UNO PIEZA

ORDEN NO.	TORNO OSCILANTE	8 PIEZAS CADA JUEGO INCLUYE (8 PIEZAS/JUEGO)
250-111(8)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO 1 PIEZA250-101T * 2 piezas
250-222(8)	10"-15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO 1 250-201T * 2 piezas

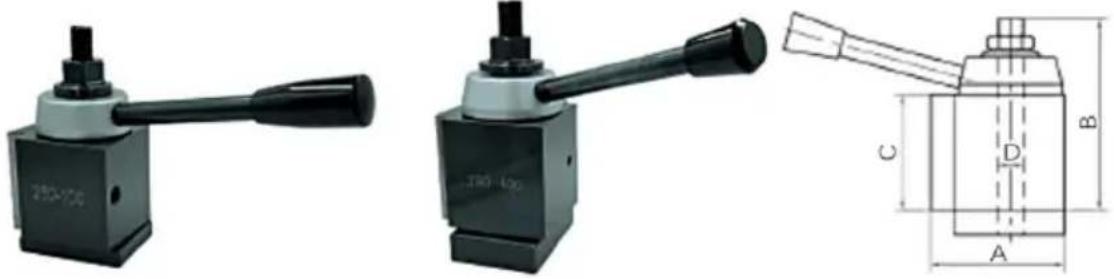

Accesorios tipo pistón para portaherramientas de cambio rápido

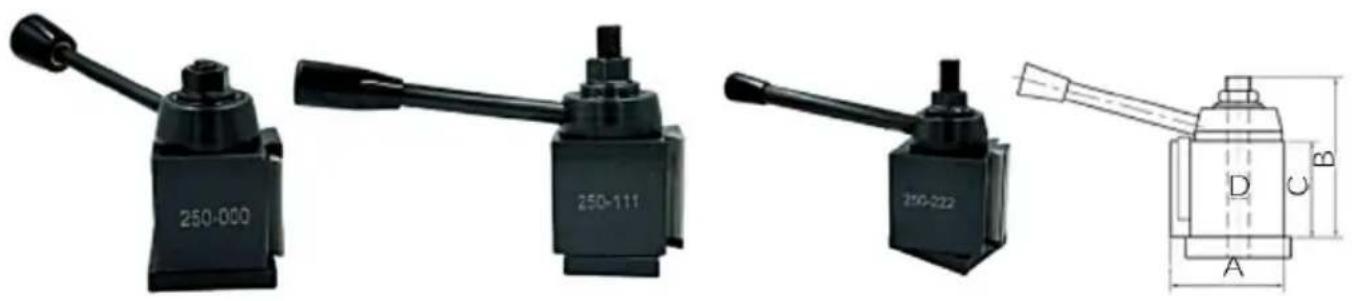

Poste de herramienta de cambio rápido estilo cuña

ORDER NO.	SWING FOR LATHE	A	B	C	D
	INCH	INCH	INCH	INCH	INCH
250-000	12	1.75	2.95	1.57	0.40
250-111	10-15	2-1/2	3-7/8	2-1/4	9/16
250-222	13-18	3	4-5/8	2-3/4	5/8
250-333	14-20	3-3/8	5-1/8	3	3/4
250-444	17-48	4	6-1/4	3-5/8	7/8

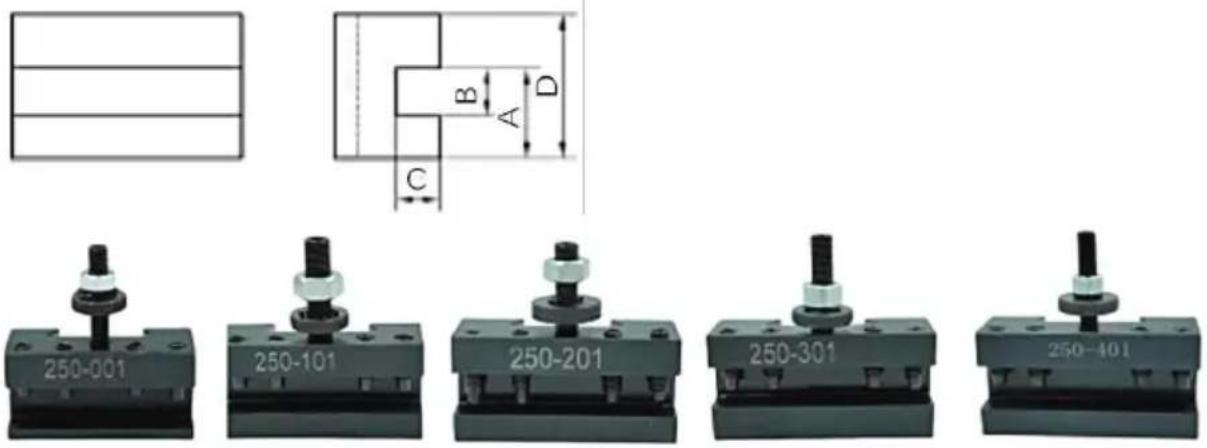

Soporte para torneado y refrentado

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Adecuado para cualquier tamaño más pequeño que la altura máxima h.

Soporte para torneado y refrentado

Soporte para torneado y refrentado

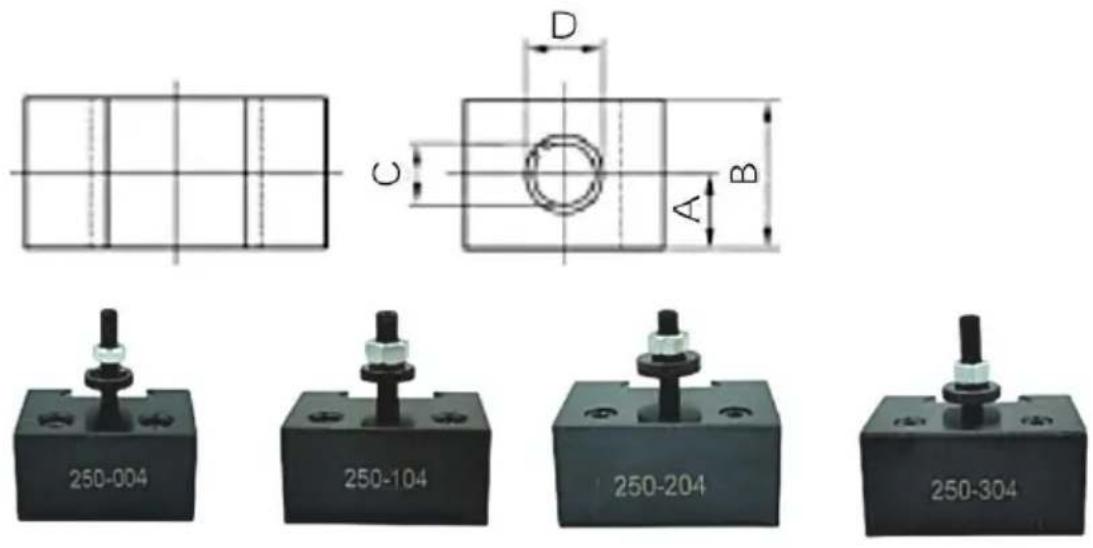

Portaherramientas para taladrar, tornear y refrentar

Barras de mandrinar y herramientas de vástago redondo con ranura en V Así como brocas para herramientas Sauare para mecanizar caras finales, externas, de corte, taladrado, etc.

Soporte de barra de mandrilar de alta resistencia

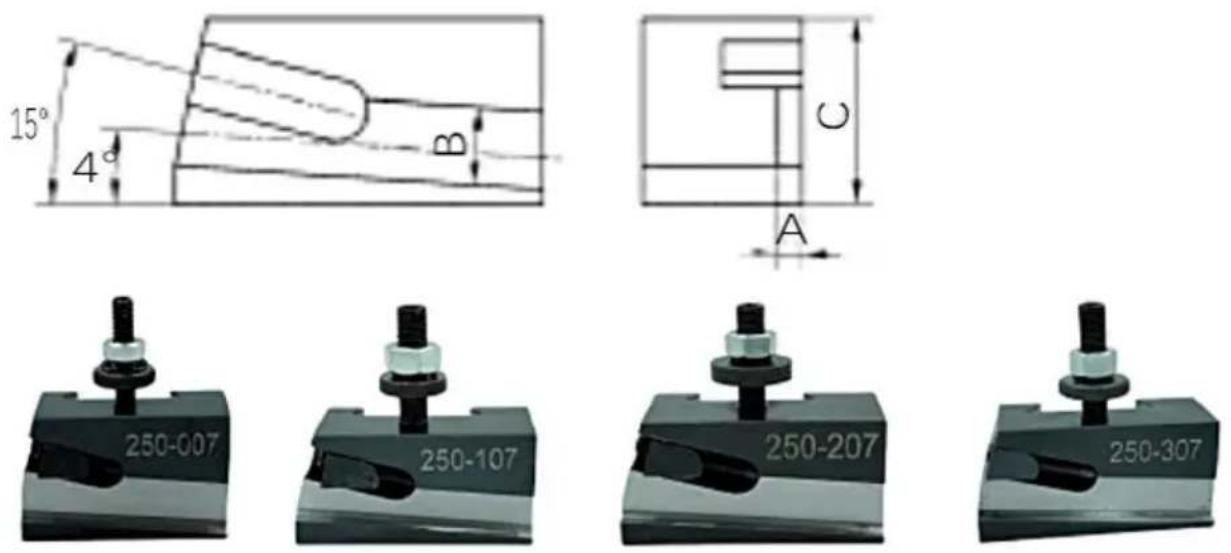

Casquillo partido adecuado para barras de mandrilar y taladros pequeños Portaherramientas universal para cuchillas de tronzado

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Se puede utilizar para moletear, si se utiliza una herramienta cuadrada, puede procesar caras finales, cortes externos, mandrilado, etc.

Labios: Para brindar una mejor protección a su producto, aplicaremos aceite antioxidante, que puede provocar fugas de aceite.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
