MANUAL DE USUARIO Z1Z-CF-9150 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

TALADRO DE NÚCLEO

Modelo: Z1Z-CF-9150

NOTA: El color de apariencia está sujeto a su compra.

Los símbolos utilizados en este manual tienen como objetivo alertarle sobre los posibles riesgos. Lea completamente las señales de seguridad y las instrucciones a continuación. Las advertencias en sí mismas no previenen los riesgos y no pueden sustituir los métodos adecuados para evitar accidentes.

Este símbolo, colocado antes de un comentario de seguridad, indica un tipo precaución, advertencia o peligro. Ignorar esta advertencia puede provocar un accidente. Para reducir el riesgo de lesiones, incendio o electrocución, siga siempre las recomendaciones que se muestran a continuación.

ADVERTENCIA: para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

Consulte la sección correspondiente de este manual del usuario antes de cualquier operación.

ADVERTENCIA : Asegúrese de usar protectores para los ojos, máscaras con el polvo y guantes cuando utilice este producto .

Este producto está sujeto a las disposiciones de la Directiva europea 2012/19

El símbolo que muestra un contenedor con ruedas tachado indica que el pro requiere recogida selectiva de basura en la Unión Europea. Este símbolo se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no se pueden desechar con la basura domés normal. pero debe ser llevado a un Punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Información de la FCC

PRECAUCIÓN: ¡ Los cambios o modificaciones no aprobados expresamente p la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo!

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La oper está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales.
2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto que no estén aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para un disp digital Clase B de conformidad con la Parte 15 de las normas de la FCC límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, usa y puede irradiar energía de radiofrecuencia y, si r instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de c no se produzcan interferencias en una instalación en particular. Si este produca causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.

• Aumentar la distancia entre el producto y el receptor.

• Conecte el producto a una toma de corriente de un circuito diferente al qui conectado el receptor.

• Consulte al distribuidor o a un técnico experimentado en radio/TV para obtu ayuda.

SAFETY INSTRUCTIONS

ADVERTENCIA : Lea todas las advertencias de seguridad, instruccione ilustraciones y especificaciones proporcionadas con esta herramienta eléctrica.

No seguir todas las instrucciones enumeradas a continuación puede provocar una descarga eléctrica, un incendio y/o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

Advertencias generales de seguridad para herramientas

eléctricas: seguridad en el área de trabajo

a) Mantener el área de trabajo limpia y bien iluminada. Las zonas desordenar u oscuras invitan a los accidentes.
b) No opere herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores.
c) Mantenga alejados a los niños y a otras personas mientras utiliza una herramienta eléctrica. Las distracciones pueden hacer que pierdas el control.
d) Antes de trabajar para atar los puños, las mujeres deben usar un buen sombrero de mujer, el cabello largo escondido en el sombrero, está estrictam prohibido usar guantes. Cuando se complete la construcción, se debe apagar interruptor antes de salir.

Advertencias generales de seguridad para herramientas

eléctricas: seguridad eléctrica

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ning enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchuf

no modificados y los tomacorrientes compatibles reducirán el riesgo de descar eléctrica.

b) Evite el contacto corporal con superficies conectadas a tierra o puestas a como tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de sufrir una descarga eléctrica si su cuerpo está conectado a tierra o a tierra. c) No exponga las herramientas eléctricas a la lluvia o condiciones húmedas. agua que ingresa a una herramienta eléctrica aumentará el riesgo de descarg eléctrica.

d) No abuse del cable. Nunca utilice el cable para transportar, tirar o desen la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el ries de descarga eléctrica.

e) Cuando opere una herramienta eléctrica al aire libre, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descarga eléctrica.

f) Si es inevitable operar una herramienta eléctrica en un lugar húmedo, utilió suministro protegido con un interruptor de circuito de falla a tierra (GFCI). El de un GFCI reduce el riesgo de descarga eléctrica.

Advertencias generales de seguridad para herramientas cas: seguridad personal

a) Manténgase alerta, observe lo que hace y use el sentido común al opera herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras se utilizan herramientas eléctricas puede provocar lesiones personales graves.

b) Utilizar equipo de protección personal. Utilice siempre protección para los ojo El equipo de protección, como una máscara contra el polvo, zapatos de seguridad antideslizantes, casco o protección auditiva utilizados en las condiciones adecuadas, reducirá las lesiones personales.

c) Evitar el arranque involuntario. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de alimentación y/o al paquete de baterías, levantar o transportar la herramienta. Llevar herramientas

eléctricas con el dedo en el interruptor o encender herramientas eléctricas co interruptor encendido provoca accidentes.

d) Retire cualquier llave o llave de ajuste antes de encender la herramienta eléctrica. Una llave inglesa o una llave que se deje fijada a una parte girata la herramienta eléctrica puede provocar lesiones personales.

e) No excederse. Mantenga una posición y equilibrio adecuados en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f) Vestirse adecuadamente. No use ropa holgada ni joyas. Mantenga su cabe ropa alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.

g) Si se prevén dispositivos para la conexión de instalaciones de extracción recogida de polvo, asegurarse de que estén conectados y utilizados correctamente. El uso de recolección de polvo puede reducir los peligros relacionados con el polvo.

h) No permita que la familiaridad adquirida con el uso frecuente de herramiente le permita volverse complaciente e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede provocar lesiones graves en una fracción de segundo.

I) Este producto no es un juguete. Manténgalo fuera del alcance de los niño J) Utilice únicamente equipo de seguridad que haya sido aprobado por una agencia de normas apropiada. Es posible que los equipos de seguridad no aprobados no proporcionen la protección adecuada. La protección ocular debe estar aprobada por ANSI y la protección respiratoria debe estar aprobada por NIOSH para los riesgos específicos en el área de trabajo.

K) No deje la herramienta en el suelo hasta que se haya detenido por com Las piezas móviles pueden agarrar la superficie y hacer que la herramienta pierda su control.

L) Cuando utilice una herramienta eléctrica portátil, mantenga un agarre firme la herramienta con ambas manos para resistir el torque de arranque.

M) No deje la herramienta desatendida cuando el paquete de baterías esté conectado. Apague la herramienta y retire la batería antes de salir.

N) Las personas con marcapasos deben consultar a su médico antes de usa. Los campos electromagnéticos muy próximos al marcapasos podrían provocar interferencias o fallos en el marcapasos.

O) Las advertencias, precauciones e instrucciones analizadas en este manual instrucciones no pueden cubrir todas las condiciones y situaciones posibles que puedan ocurrir. El operador debe entender que el sentido común y la precaución son factores que no pueden incorporarse a este producto, sino que deben su proporcionados por el operador.

Uso y cuidado de herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. La herramienta eléctrica adecuada hará el trabajo mejor y forma más segura al ritmo para el que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

c) Desconecte el enchufe de la fuente de alimentación y/o retire el paquete baterías, si es desmontable, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o guardar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramienta eléctrica.

d) Guarde las herramientas eléctricas inactivas fuera del alcance de los niños no permita que personas que no estén familiarizadas con la herramienta eléc o con estas instrucciones la operen. Las herramientas eléctricas son peligrosa en manos de usuarios no capacitados.

e) Mantener las herramientas y accesorios eléctricos. Verifique si hay desalineación o atascamiento de las piezas móviles, roturas de piezas y cual otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si está dañada, haga reparar la herramienta eléctrica antes de utilizarla. Muc accidentes son causados por herramientas eléctricas en mal estado.

f) Mantener las herramientas de corte afiladas y limpias. Las herramientas de corte con un mantenimiento adecuado y con bordes cortantes afilados tienen menos probabilidades de atascarse y son más fáciles de controlar.

g) Utilizar la herramienta eléctrica, accesorios y brocas, etc. de acuerdo con instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo a re

El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría provocar una situación peligrosa.

h) Mantener los mangos y superficies de agarre secos, limpios y libres de a grasa. Los mangos y superficies de agarre resbaladizos no permiten un mane control seguros de la herramienta en situaciones inesperadas.

i) Confirme la cantidad de voltios de voltaje antes de usarlo. El voltaje de funcionamiento no supera el ±5%. Si es más que eso, provocará quemaduras el motor y accidentes por fugas.

j) Durante la construcción, preste atención para evitar que entre agua en el o bloquee el orificio de ventilación, para no reducir el rendimiento de disipaci calor del motor y provocar que el motor se queme.

k) En la construcción de placas de acero, preste atención a la seguridad de capa inferior de personal y bienes, la perforación de vigas y columnas de h preste atención a la seguridad de la estructura del edificio.

L) En operación de suspensión, el cinturón de seguridad debe estar bien ata el taladro magnético fijado para evitar fallas de energía repentinas o fallas de energía causadas por accidentes.

M) No corte el cable de alimentación ni cambie el enchufe usted mismo. Es hará que la máquina se queme.

Servicio

g) Haga que un técnico calificado revise su herramienta eléctrica utilizando únicamente piezas de repuesto idénticas. Esto garantizará que se mantenga la seguridad de la herramienta eléctrica.

h) En cualquier caso, se debe iniciar en estado sin carga. Está prohibido ar con carga, para evitar daños a la máquina. Preste atención a la estabilidad taladro magnético cuando trabaje a gran altura, para evitar que la máquina s caiga.

i) Asegúrese de que el cable de tierra esté conectado a tierra de manera confiable.

j) Al moverlo, el taladro magnético debe levantarse para evitar daños a la b magnética.

k) En el mantenimiento se deben utilizar piezas originales, para que la máqu alcance el mejor estado de uso.

I) Mantenga etiquetas y placas de identificación en la herramienta. Estos contienen información de seguridad importante. Si falta o es ilegible, comuníquese con VEVOR para obtener un reemplazo.

Seguridad contra vibraciones

Esta herramienta vibra durante su uso. La exposición repetida o prolongada a vibraciones puede causar lesiones físicas temporales o permanentes, particularmente en las manos, brazos y hombros. Para reducir el riesgo de lesiones relacionadas con las vibraciones:

a. Cualquier persona que utilice herramientas vibratorias con regularidad o durante un período prolongado debe ser examinada primero por un médico y luego someterse a chequeos médicos periódicos para asegurarse de que el u no cause o empeore problemas médicos. Las mujeres embarazadas o las personas que tienen problemas de circulación sanguínea en la mano, lesiones anteriores en la mano, trastornos del sistema nervioso, diabetes o enfermedad Raynaud no deben utilizar esta herramienta. Si siente algún síntoma relaciona con la vibración (como hormigueo, entumecimiento y dedos blancos o azules), busque atención médica lo antes posible.

b. No fume durante su uso. La nicotina reduce el suministro de sangre a la manos y los dedos, aumentando el riesgo de lesiones relacionadas con las vibraciones.

do. Utilice guantes adecuados para reducir los efectos de las vibraciones dura el uso.

d. Utilice herramientas con la menor vibración cuando pueda elegir.

mi. Incluir periodos libres de vibraciones cada día de trabajo.

F. Agarre la herramienta lo más ligeramente posible (sin dejar de controlarla forma segura). Deje que la herramienta haga el trabajo.

gramo. Para reducir la vibración, mantenga la herramienta como se explica e este manual. Si se produce alguna vibración anormal, deje de usarlo inmediatamente.

Seguridad de puesta a tierra

PARA EVITAR DESCARGAS ELÉCTRICAS Y LA MUERTE POR UNA CONEXIÓN A TIERRA INCORRECTA: consulte con un electricista calificado si

tiene dudas sobre si el tomacorriente está conectado a tierra correctamente. I modifique el enchufe del cable de alimentación proporcionado con el cargador. No utilice el cargador si el cable de alimentación o el enchufe están dañado está dañado, llévelo a reparar a un centro de servicio antes de usarlo. Si e enchufe no encaja en el tomacorriente, haga que un electricista calificado ins un tomacorriente adecuado.

DIAMOND CORE DRILL SAFETY WARNINGS

1. Utilice mangos auxiliares suministrados con la herramienta. La pérdida de control puede causar lesiones personales.
2. Considere el entorno del área de trabajo: no utilice una perforadora de diamante en lugares húmedos o mojados. No exponga la perforadora de diamante a la lluvia. Mantenga el área de trabajo bien iluminada. En particular debe haber líquidos ni gases inflamables. El motor en serie produce chispas durante la rotación normal, las chispas pueden provocar riesgo de incendio.
3. La conexión a tierra de las herramientas de clase I es necesaria mientras están en uso para protegerlo de descargas eléctricas, las herramientas de clase están equipadas con un cable de tres conductores aprobado y un enchufe de clavijas con conexión a tierra, el conductor verde/amarillo en el cable es el de conexión a tierra. , un extremo del cable está en la señal de conexión de la carcasa exterior de la herramienta, el otro extremo del cable está con con el cable a tierra del enchufe. Nunca conecte el cable verde/amarillo a u terminal activo.
4. La toma debe estar provista de conexión a tierra. No inserte herramienta clase I en el enchufe sin conexión a tierra.
5. Utilice cables de extensión cuando utilice la herramienta en exteriores o interiores; utilice una tabla de cables de extensión especial. Utilice únicamente cables de tres conductores y con conexión a tierra confiable.

6. Tenga cuidado con la dirección hacia abajo en la posición alta, se recomienda el cinturón de seguridad y la gorra de seguridad, etc.

7. Para evitar descargas eléctricas involuntarias, verifique la condición de conexión a tierra del cuerpo electrificado en el área de trabajo antes de ope está permitido operar la herramienta en condiciones inciertas, una vez que la broca tocó el cuerpo electrificado en la pared, el piso o el zócalo. , la cub exterior electrificada del taladro puede provocar lesiones personales.

8. Se recomienda utilizar equipo de seguridad al perforar en techos altos pa evitar que el núcleo de perforación dañe a las personas que se encuentran o dañe la propiedad de abajo.
9. Conexión del tubo blando con diámetro interior de 9 mm al adaptador de la válvula.
10. Asegúrese de que no haya fugas de agua para que no humedezca el i cuando utilice el líquido y los accesorios.
11. Inspeccione habitualmente las mangueras y otras partes críticas de la herramienta que podrían deteriorarse; Cuando aparezca una fuga de agua por orificio de prueba de la caja de cambios, debe apagar la herramienta inmediatamente y luego reemplazar el sello de goma.
12. La presión máxima permitida del suministro de líquido es de 0,12 MPa.
13. Nunca utilizar la herramienta sin el RCD suministrado.
14. Hay que comprobar el correcto funcionamiento del RCD antes de empezar trabajar: la luz roja se encenderá tras pulsar el botón "RESET"; y la luz se apagará después de presionar el botón "TEST"; Sólo podrá utilizar la herrami cuando el RCD pueda funcionar correctamente.
15. La sustitución del enchufe o del cable de alimentación siempre la realiza fabricante de la herramienta o su organización de servicio.
16. Mantenga el líquido limpio de las piezas de la herramienta y alejado de personas en el área de trabajo para que el agua no pueda ingresar al equi electrónico de la herramienta y mantener su seguridad. Se debe utilizar el conjunto de captación cuando la máquina trabaja con elevación.

GUARDE ESTAS INSTRUCCIONES

MODEL AND PARAMETERS

Modelo	Z1Z-CF-9150
Estilo	portátil
Aporte	EE. UU. (CA 120 V 60 Hz) / EUR (C 50 Hz)
Fuerza	1500W (Nota: máx. 2000 W)
No - velocidad de carga	0-18 0 0r/min
Máx. Perforación hueca	Φ20-Φ160mm (pared de ladrillo)
Eje de salida	Rosca macho : UNC1 1/4-7
Conexión de entrada de agua	Diámetro exterior : Φ 9,2 mm

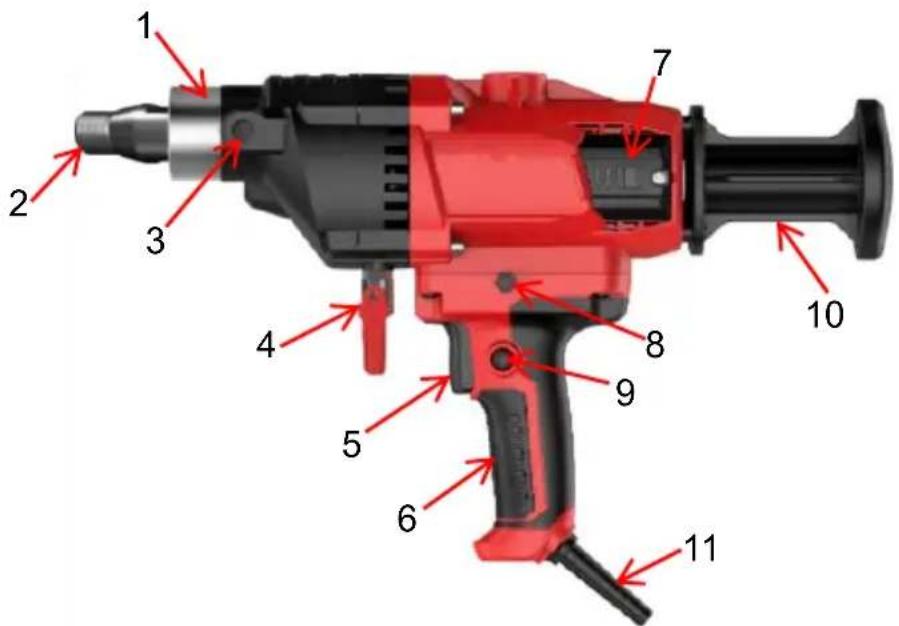

STRUCTURE DIAGRAM

1. Pieza de mano 2. Eje de salida
2. Posición de montaje del mango auxiliar 4. Conexión de entrada de agua
3. Interruptor 6. Mango
4. Posición de las escobillas de carbón 8. Interruptor de protección contra sobrecargas
5. Botón de bloqueo de velocidad constante 10. Reposabrazos

11. Cable de alimentación

PACKAGE CONTENTS

Imagen	Artículo/Cantidad		Imagen	Artículo/Cantidad
	Taladro central x			Reposabrazos x1
	Mango auxiliar x1			Almohadilla de choque x1
	Caja de herramientas x1			Junta tórica x 2
	Escobilla de carbón x2(7x15x19mm)			Llave x1
	Pernos x4			Manual de usuario x1

1. Saque la bolsa de accesorios e instale el soporte trasero y la manija auxiliar.

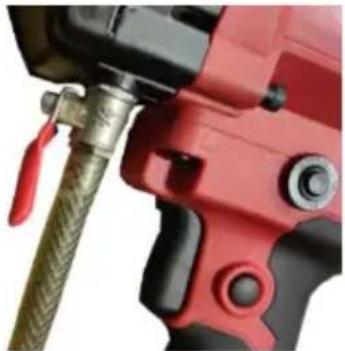

1. Conexión de fuentes de agua externas.

(NOTA: Si hay una fuga de agua, puede utilizar la abrazadera con firmeza).

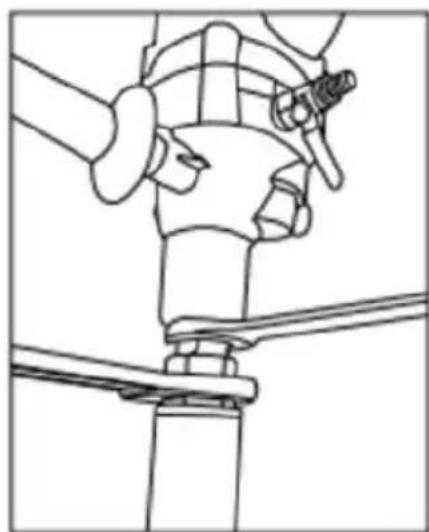

1. Apriete la broca con la llave es .

HON3551 Temperature 20-40°C NA 200-200V 1.0kΩ 2.0kΩ 3.0kΩ 4.0kΩ 5.0kΩ 6.0kΩ 7.0kΩ 8.0kΩ 9.0kΩ 10.0kΩ 11.0kΩ 12.0kΩ 13.0kΩ 14.0kΩ 15.0kΩ 16.0kΩ 17.0kΩ 18.0kΩ 19.0kΩ 20.0kΩ 21.0kΩ 22.0kΩ 23.0kΩ 24.0kΩ 25.0kΩ 26.0kΩ 27.0kΩ 28.0kΩ 29.0kΩ 30.0kΩ 31.0kΩ 32.0kΩ 33.0kΩ 34.0kΩ 35.0kΩ 36.0kΩ 37.0kΩ 38.0kΩ 39.0kΩ 40.0kΩ 41.0kΩ 42.0kΩ 43.0kΩ 44.0kΩ 45.0kΩ 46.0kΩ 47.0kΩ 48.0kΩ 49.0kΩ 50.0kΩ 51.0kΩ 52.0kΩ 53.0kΩ 54.0kΩ 55.0kΩ 56.0kΩ 57.0kΩ 58.0kΩ 59.0kΩ 60.0kΩ 61.0kΩ 62.0kΩ 63.0kΩ 64.0kΩ 65.0kΩ 66.0kΩ 67.0kΩ 68.0kΩ 69.0kΩ 70.0kΩ 71.0kΩ 72.0kΩ 73.0kΩ 74.0kΩ 75.0kΩ 76.0kΩ 77.0kΩ 78.0kΩ 79.0kΩ 80.0kΩ

1. El uso del interruptor de protección contra fugas :

A) Enchufe en el receptáculo.
B) Presione el botón "RESET": el indicador debe estar "ENCENDIDO".
C) P resione el botón "PRUEBA": el indicador debe estar " apagado".
D) Presione el botón "RESET" para Úselo, no lo use si la "PRUEBA" falla.
E) Sin protección contra sobrecarga.

¡NO LO USE SI LA PRUEBA FALLA!

1. Pieza de trabajo fija: la pieza de trabajo que se está perforando debe fijarse firmemente para evitar que se mueva o se mueva.

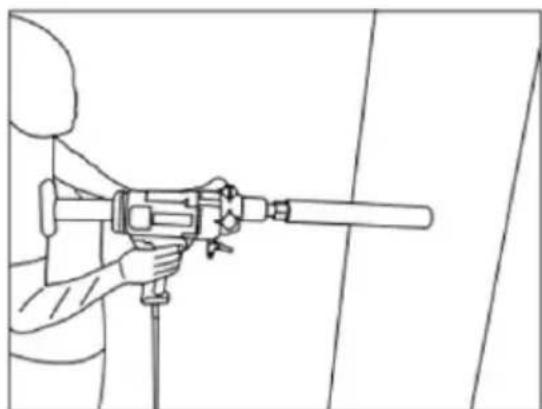

2. Postura operativa correcta: Mantenga el equilibrio del cuerpo y sujete firmemente perforadora con ambas manos.
3. Controle la velocidad de perforación: evite empujar demasiado rápido para evitar sobrecargas o accidentes de la máquina.
4. Siga los procedimientos de operación: siga estrictamente las instrucciones y norma de seguridad relevantes de la máquina perforadora para su operación.

Antes de operar, fije la base a la pieza de trabajo de manera confiable y firme, fije pernos de expansión, luego apriete 4 pernos en la base de manera uniforme y, al 1 apriételos con las tuercas.

2. Verifique el voltaje:

Asegúrese de que el voltaje sea el mismo que el indicado en el tablero de las her el voltaje en los circuitos debe mantenerse en +/-5%.

3. Cómo instalar la broca:

Al instalar la broca fina como diamante con cuidado, la rosca del extremo debe coir con el eje de salida del extremo. Primero se debe untar la rosca del extremo con después de apretar la broca, déjela funcionar en ralentí, asegúrese de que su movir radial se corresponda con los requisitos generales, luego podrá operar el taladro.

1. Debe haber algo de agua en el interruptor de agua del taladro.

5. Materiales:

Al perforar en concreto reforzado, si la broca tocó la barra de acero de refuerzo, la corriente aumentará repentinamente, el motor vibrará y el taladro se sobrecargará; en momento, el empuje del taladro debe reducirse adecuadamente, la corriente más baja puede tener un Mal efecto en la velocidad del taladro y la broca. Si la arena, la g dentro del taladro o el taladro toca la barra de acero de refuerzo, el taladro quedar atrapado, se producirá un exceso de corriente mayor y el embrague patinará. Aquí, apague la herramienta, retire la broca y limpie. los clips en el espacio, espere unos minutos, deje que el taladro se enfríe antes de reiniciar el interruptor para continuar perforación, al perforar madera, asfalto grueso y fieltro de asfalto, etc., su corriente

aumentará, así que taladre lenta y uniformemente. y ligeramente. Si el embrague pati continuamente, detenga el taladro y vuelva a apretar el embrague.

1. Retire el núcleo de perforación:

Cuando la broca casi taladra el piso o la pared, etc., tenga cuidado al reducir la vida de perforación para evitar perforar con fuerza. Cuando vuelva a perforar, apague la herramienta, retire la broca y limpie la pared con agua, después de limpiar la viruta, taladro ligeramente con el palo de madera, tenga cuidado al quitar el núcleo del tala dañar la broca, luego instale la perforación para continuar operando.

1. Mantenga el motor ventilado y frío:

Durante el funcionamiento, la muesca ventilada del motor no debe obstruirse con suc para evitar que la temperatura más alta afecte la vida útil del motor o queme el de

1. Prohibido el funcionamiento sin agua:

Durante la operación, debe haber abundante flujo de agua sobre la superficie de la para que se enfrié, y el lodo se puede lavar para evitar dañar la broca y la arand selladora.

1. Evite humedecer el motor:

Mantenga la carcasa del motor alejada del agua para evitar reducir su rendimiento a o fugas de electricidad. ¡Utilice la máquina únicamente con la dirección vertical hacia abajo!

1. Taladro vibrado

Cuando se perfora a veces, el espacio entre el cuerpo elevador y el tubo cuadrado cremallera aumenta puede causar que el taladro vibre; en este momento, apague la herramienta y ajuste el revestimiento de la oruga o la rueda inactiva en el cuerpo e apretando algunos pernos relativos para ajústelo al espacio adecuado.

TROUBLE SHOOTING INSTRUCTION

Problema	Razón	Solución
El motor no funciona Al conectar la fuente de alimentación.	1.Fuente de alimentación desconectada .2.Interruptor disyuntor colocado .3. El cepillo no entra en contacto o se agota .4.El devanado del circuito estator y del rotor abierto	1.Compruebe y conecte la fuente de alimentación .2.Verifique y repare el interruptor o reemplace el interruptor que tenga un contacto incorrecto o defectuoso .3.Reemplace el cepillo
Se producen chispas intensas y anillos.en el conmutador del motor.	1. El devanado del rotor e en cortocircuito o en circuit abierto .2. Resorte del cepillo colocado incorrectamente o en mal contacto .	1.Reparar o reemplazar el rotor.2.Ajuste la presión del resorte .3. Reemplace un rotor nuevo .
El taladro vibró .	1. La base fija se aflojó .2. Se amplió la brecha en el cuerpo elevador y el estante cuadrado .3. Cuerpo de elevación y pernos de conexión	1.Vuelva a montar y fijar marco .2.Ajusta el espacio .3.Compruebe el perno .
La velocidad de perforación es baja .	1. Broca desgastada .2. La calidad del vertido d techo es mala, hay gravilla astillas en el espacio .3.Taladro vibrado .4.Las tuercas de la fricción seguridad .	1.Reparar o reemplazar la broca .2. Detenga el taladro y los materiales extraños de espacio .3.Ajuste y apriete el perno de conexión.

MAINTENANCE AND STORAGE

NOTA: Retire el enchufe antes del mantenimiento.

1. Si el taladro tuvo algún problema, envíelo a un centro de servicio autoriza No está estrictamente permitido desmontar o sustituir las piezas de forma opcional.

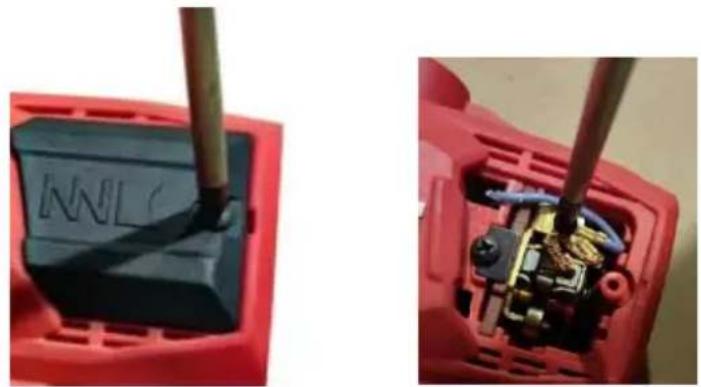

2. Revise periódicamente el cepillo eléctrico y el conmutador; cuando los cep estén desgastados en una longitud de aproximadamente 7 mm, deben cambia U tilizar sólo originales, de lo contrario el conmutador podría dañarse, siendo necesario cambiar ambas escobillas al mismo tiempo. Si encuentra fuertes chispas durante el funcionamiento o si el conmutador está desgastado o quemado gravemente, verifique y repare el conmutador o reemplace un rotor nuevo.

1. El taladro debe revisarse y repararse periódicamente después de un uso prolongado. Sus elementos principales son: si el cable eléctrico es bueno o la conexión a tierra es confiable o no, el cable interno, el interruptor y el enchado funcionan bien o no, la resistencia aislante del motor es segura o no, el es el rotor son cortos circuito o no, los pernos están aflojados o no, reemplace aceite lubricante y las piezas de desgaste, etc.

2. Reemplace la arandela de sellado de goma a tiempo. Después de usarlo durante mucho tiempo, si descubre que entra agua por la parte superior del taladro, verifique y reemplace la arandela de sellado inmediatamente. El engranaje en la caja de engranajes puede usar aceite lubricante; si encuentra que algo de aceite lubricante penetra en el puerto de aire de la cubierta intermedia, reemplace el anillo de aceite de sellado de goma en el eje del La marca de aceite lubricante especial es aceite para engranajes industriales 110#. No está permitido utilizar aceite de motor común.

3. Mantenga el taladro limpio y seco. Si no está en uso, limpie el taladro manténgalo en un lugar limpio y seco, desmonte la broca, el eje principal de taladro y las piezas de conexión de la rosca del taladro deben estar untada un poco de grasa para que como para protegerlos.

4. Ajuste el embrague de seguridad cuando encuentre que la fricción del embrague es demasiado pequeña.
