GEBRUIKSAANWIJZING Z1Z-CF-9150 Vevor

OPMERKING: De kleur van het uiterlijk is afhankelijk van uw aankoop.

De symbolen die in deze handleiding worden gebruikt, zijn bedoeld om u te waarschuwen voor de mogelijke risico's. Lees de onderstaande veiligheidstekens en instructies aandachtig door. De waarschuwingen zelf voorkomen de risico's niet en kunnen geen vervanging zijn voor goede methoden om ongevallen te voorkomen.

Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt op een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan tot een ongeval leiden. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbevelingen op te volgen.

WAARSCHUWING - Om het risico op letsel te verminderen, moetengebruikers de instructiehandleiding zorgvuldig lezen .

Raadpleeg vóór elke handeling het betreffende hoofdstuk in deze gebruikershandleiding.

WAARSCHUWING : Zorg ervoor dat u oogbeschermers, stofmaskers en handschoenen draagt wanneer u dit product gebruikt .

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. H symbool met een doorgestreepte afvalbak op wielen geeft aan dat het produc de Europese Unie een aparte afvalinzameling vereist. Dit symbool is van toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet bij het normale huisvuil worden weggegooid maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderwa aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor nalevir kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeld maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaa apparaat van Klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echt geen garantie dat er geen interferentie zal optreden in een bepaalde installatie

Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat wa ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

SAFETY INSTRUCTIONS

WAARSCHUWING : Lees alle veiligheidswaarschuwingen, instructies,

illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. He niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Algemene veiligheidswaarschuwingen voor elektrisch

gereedschap - Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrische gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
d) Voordat vrouwen aan het werk gaan om de manchetten vast te maken, n ze een goede dameshoed dragen, lang haar verborgen in de hoed, het is te strengste verboden om handschoenen te dragen. Wanneer de constructie is voltooid, moet de schakelaar worden uitgeschakeld voordat ze vertrekken.

Algemene veiligheidswaarschuwingen voor elektrisch

gereedschap - Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wij de stekker nooit. Gebruik geen adapterstekkers bij geaard elektrisch gereedsch Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichaamscontact met geaarde of geaarde oppervlakken, zoals buizer radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in elektrisch gereedschap terechtkomt, verhoogt het risico op een elektrische schok.

d) Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrigereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende de Beschadigde of verwarde snoeren vergroten het risico op een elektrische schoe e) Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een srdat geschikt is voor gebruik buitenshuis vermindert het risico op een elektrisch schok.

f) Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een door aardlekschakelaar beschermde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

Algemene veiligheidswaarschuwingen voor elektrisch

gereedschap - Persoonlijke veiligheid

a) Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedie elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislipveiligheidsschoenen, veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden word gebruikt, zal persoonlijk letsel verminderen.

c) Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand voordat u de stroombron en/of accu aansluit, het gereedschap oppakt of draa. Het dragen van elektrisch gereedschap met uw vinger aan de schakelaar of voeden van elektrisch gereedschap waarvan de schakelaar is ingeschakeld, leid tot ongelukken.

d) Verwijder eventuele stelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt. Als u een moersleutel of sleutel op een draaiend onderdeel van het elektrische gereedschap laat zitten, kan dit leiden tot persoonlijk letsel.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenv Dit maakt een betere controle over het elektrisch gereedschap mogelijk in onverwachte situaties.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd uw haar en kuit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunt vast komen te zitten in bewegende delen.

g) Als er apparaten aanwezig zijn voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze aangesloten zijn en op de j manier gebruikt worden. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.

h) Zorg ervoor dat de vertrouwdheid die u opdoet door veelvuldig gebruik van gereedschap er niet voor zorgt dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

I) Dit product is geen speelgoed. Houd het buiten bereik van kinderen.

J) Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een bevoegd normalisatiebureau. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en ademhalingsbescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in de werkomgeving.

K) Leg het gereedschap pas neer als het volledig tot stilstand is gekomen. Bewegende delen kunnen het oppervlak grijpen en het gereedschap uit uw m trekken.

L) Wanneer u elektrisch handgereedschap gebruikt, moet u het gereedschap stevig met beide handen vasthouden om weerstand te bieden aan het startkoppel.
M) Laat het gereedschap niet onbeheerd achter als het accupack is aangeslo Schakel het gereedschap uit en verwijder het accupack voordat u weggaat.
N) Mensen met pacemakers moeten vóór gebruik hun arts(en) raadplegen.

Elektromagnetische velden in de directe nabijheid van een pacemaker kunnen pacemakerinterferentie of -falen veroorzaken.

O) De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunner worden ingebouwd, maar die door de gebruiker moeten worden aangeleverd

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het w beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
b) Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan- er uitzet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bed is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien verwijderbaar, uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap pe ongeluk wordt gestart.
d) Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik va kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
e) Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunne beïnvloeden. Indien beschadigd, laat het elektrische gereedschap dan reparere

voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te controleren.

g) Gebruik het elektrische gereedschap, accessoires en gereedschapsbits etc. i overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere werkzaamheden dan waarvoor het bedoek is, kan tot een gevaarlijke situatie leiden.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. (handgrepen en grijpoppervlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties niet mogelijk.

i) Controleer vóór gebruik het aantal volt. De werkspanning bedraagt niet mee dan ±5%. Als dit meer is, zal dit leiden tot motorbrandwonden en lekkage-ongelukken.

j) Let er tijdens de bouw op dat er geen water in de motor binnendringt of ventilatiegat blokkeert, om de warmteafvoerprestaties van de motor niet te verminderen en ervoor te zorgen dat de motor doorbrandt.

k) Let bij de staalplaatconstructie op de veiligheid van de onderste laag van personeel en goederen, het boren van ijzeren balken en kolommen, let op de veiligheid van de structuur van het gebouw.

L) Bij hangende werking moet de veiligheidsgordel strak worden vastgebonden en moet de magneetboor worden vastgezet om plotselinge stroomuitval of stroomuitval veroorzaakt door ongelukken te voorkomen.

M) Knip het netsnoer niet door en vervang de stekker niet zelf. Hierdoor zal machine doorbranden.

Dienst

ak) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur en gebruik alleen identieke vervangingsonderdelen. Hierdoor wordt gegarandeerd dat de veiligheid van het elektrische gereedschap behouden blijft al) In ieder geval moet het in onbelaste toestand worden gestart. Het is vert om met last te starten, om schade aan de machine te voorkomen. Let bij h

werken op grote hoogte op de stabiliteit van de magneetboormachine, om te voorkomen dat de machine valt.

am) Zorg ervoor dat de aardkabel betrouwbaar geaard is.

an) Bij verplaatsing dient de magneetboormachine opgetild te worden om beschadiging van de magneetvoet te voorkomen.

ao) Bij het onderhoud moeten de originele onderdelen worden gebruikt, zodat machine de beste gebruiksstatus bereikt.

ap) Onderhoud labels en naamplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Als het onleesbaar is of ontbreekt, neem dan contact op met VEVOR voor vervanging.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, vooral aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

A. Iedereen die regelmatig of gedurende langere tijd trilgereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om er zeker van te zijn dat er geen medische problem worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mens met een verminderde bloedcirculatie naar de hand, handblessures,

aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogel dit hulpmiddel niet gebruiken. Als u symptomen ervaart die verband houden n trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek da zo snel mogelijk medisch advies.

B. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de har en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.

C. Draag geschikte handschoenen om de trillingseffecten tijdens het gebruik te verminderen

D. Gebruik gereedschap met de laagste trillingen als er keuze is.

e. Zorg voor trillingsvrije perioden op elke werkdag.

F. Houd het gereedschap zo licht mogelijk vast (terwijl u er nog steeds veilig controle over houdt). Laat het gereedschap het werk doen.

G. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegde deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Aardingsveiligheid

OM ELEKTRISCHE SCHOKKEN EN DOOD DOOR ONJUISTE AARDING TE VOORKOMEN: neem contact op met een gekwalificeerde elektricien als u twijf of het stopcontact goed geaard is. Wijzig niets aan de stekker van het netsr die bij de oplader is geleverd. Gebruik de oplader niet als het netsnoer of c stekker beschadigd is. Als het beschadigd is, laat het dan vóór gebruik repar door een servicecentrum. Als de stekker niet in het stopcontact past, laat dan geschikt stopcontact installeren door een gekwalificeerde elektricien.

DIAMOND CORE DRILL SAFETY WARNINGS

1. Gebruik de extra handgrepen die bij het gereedschap zijn geleverd. Verlie van controle kan persoonlijk letsel veroorzaken.
2. Houd rekening met de werkomgeving: Gebruik geen diamantkernboor op vochtige of natte locaties. Stel de diamantkernboor niet bloot aan regen. Houd werkplek goed verlicht. Er mogen met name geen brandbare vloeistoffen of gassen aanwezig zijn. De seriemotor produceert vonken tijdens normaal draaien de vonken kunnen brandgevaar veroorzaken.
3. Aarding van gereedschap van klasse I is tijdens gebruik noodzakelijk om beschermen tegen elektrische schokken. Gereedschap van klasse I is uitgerust met een goedgekeurd driepolig snoer en een driepolige geaarde stekker. De groen/gele geleider in het snoer is de aarddraad Het ene uiteinde van de dr bevindt zich in het aardingsteken van de buitenschaal van het gereedschap, h andere uiteinde van de draad is verbonden met de aardingsdraad van de ste Sluit de groen/gele draad nooit aan op een spanningvoerende aansluiting.

4. Het stopcontact moet voorzien zijn van aarding. Steek geen klasse l-gereedschap in het stopcontact zonder aarding.

5. Gebruik verlengsnoeren als het gereedschap buiten of binnen wordt gebruikt, gebruik een speciaal verlengsnoer. Gebruik uitsluitend een snoer met drie geleiders en een betrouwbare aarding.

6. Let op de neerwaartse richting in de hoge positie, veiligheidsgordel en veiligheidskap enz. worden aanbevolen.
7. Om onbedoelde elektrische schokken te voorkomen, controleer vóór gebruik de aardingstoestand van het geëlektrificeerde lichaam in het werkgebier. Het is niet toegestaan om het gereedschap onder onzekere omstandigheden te gebruiken, zodra de boor het geëlektrificeerde lichaam in de muur, vloerplaat plint heeft geraakt. kan de geëlektrificeerde buitenmantel van de boor persoonl letsel veroorzaken.
8. De veiligheidsuitrusting wordt aanbevolen bij het boren op hoge plafonds om te voorkomen dat de boorkern de personen beneden verwondt of de eigendommen beneden beschadigt.
9. Het aansluiten van de zachte buis met de binnenste 9 mm op de a van de klep.
10. Zorg ervoor dat er geen water lekt, zodat de motor niet vochtig wordt wanneer u de vloeistof en de opzetstukken gebruikt.
11. Inspecteer gewoonlijk de slangen en andere kritieke onderdelen van het gereedschap die kunnen verslechteren; Als er water lekt uit het testgat van de versnellingsbak, moet u het gereedschap onmiddellijk uitschakelen en vervolgen de rubberen afdichting vervangen.
12. De maximaal toegestane druk van de vloeistoftoevoer is 0,12 MPa.
13. Gebruik het gereedschap nooit zonder de meegeleverde aardlekschakelaar .
14. U moet de correcte werking van de aardlekschakelaar testen voordat u de werkzaamheden begint: het rode lampje gaat branden nadat u op de knop "RESET" hebt gedrukt; en het licht gaat uit nadat u op de knop "TEST" het gedrukt; U kunt het gereedschap alleen gebruiken als de aardlekschakelaar correct kan werken.
15. Vervanging van de stekker of het netsnoer moet altijd worden uitgevoerc door de fabrikant van het gereedschap of zijn serviceorganisatie.
16. Houd vloeistof uit de buurt van de onderdelen van het gereedschap en buurt van personen in het werkgebied, zodat het water niet in de elektronisch

apparatuur van het gereedschap kan binnendringen en uw veiligheid waarborgt Er moet een opvangset worden gebruikt als de machine met hoogte werkt.

BEWAAR DEZE INSTRUCTIES

MODEL AND PARAMETERS

Model	Z1Z-CF-9150
Stijl	Draagbaar
Invoer	VS (AC120V 60Hz) / EUR (AC230V 50
Stroom	1500W (Opmerking: max. 2000W)
Nee – laadsnelheid	0-18 0 0r/min
Max. Hol boren	Φ20-Φ160mm (bakstenen muur)
Uitgaande as	Buitendraad : UNC1 1/4-7
Aansluiting waterinlaat	Buitendiameter : Φ 9,2 mm

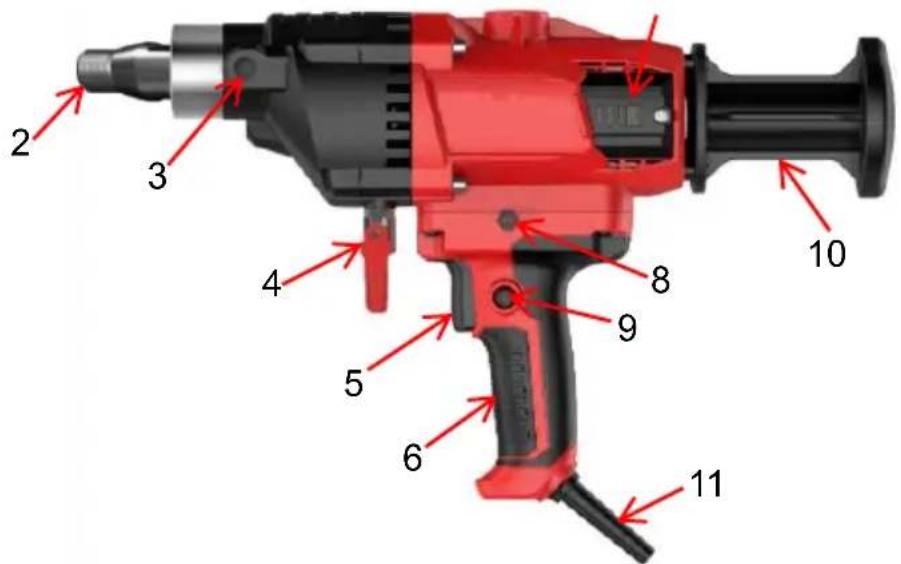

STRUCTURE DIAGRAM

7

2 3 4 5 6 8 9 10 11

1. Handstuk 2. Uitgaande as
2. Montagepositie extra handgreep 4. Aansluiting waterinlaat
3. S heks 6. Handvat
4. Positie koolborstels 8. Overbelastingsbeveiligingsschakelaar
5. Vergrendelknop voor constante snelheid 10. Schoudersteun
6. Netsnoer

PACKAGE CONTENTS

Afbeelding	Artikel/aantal		Afbeelding	Artikel/aantal
	Kernboor x 1			Schoudersteun x1
	Extra handgreep x1			Schokkussen x1
	Gereedschapskist x1			O-ring x 2
	Koolborstel x2 (7x15x19mm)			Sleutel x1
	Bouten x4			Gebruikershandle iding x1

1. Externe waterbronnen aansluiten.

(LET OP: Als er water lekt, kunt u de klem stevig gebruiken.)

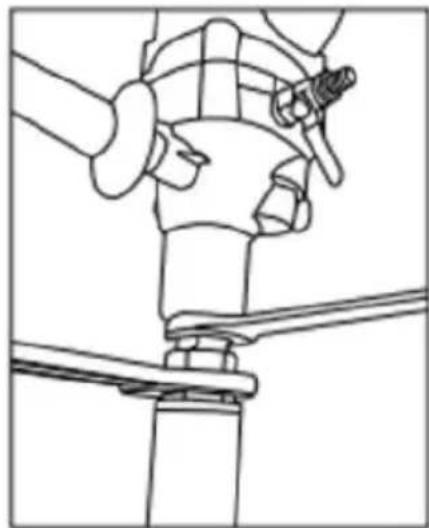

1. Draai de boor vast met de sleutel es .

1. Het gebruik van een lekbeschermingsschakelaar :

A) Steek de stekker in het stopcontact.

B) Druk op de knop "RESET": de indicator moet "AAN" zijn.
C) Druk op de knop "TEST": de indicator moet "uit f" zijn.
D) Druk op de "RESET"-knop gebruiken, niet gebruiken als "TEST" mislukt.
E) Geen overbelastingsbeveiliging .

NIET GEBRUIKEN ALS DE TEST MISLUKT!

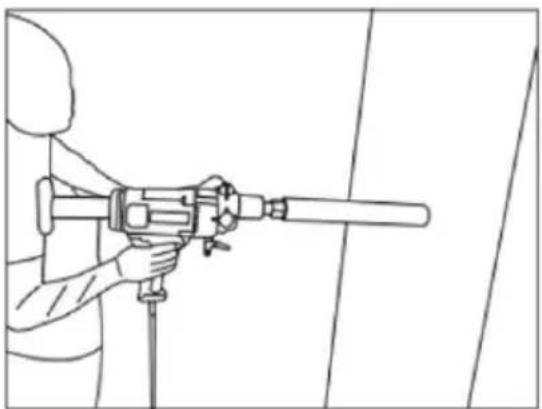

1. Vast werkstuk: Het werkstuk dat wordt geboord, moet stevig worden bevestigd om voorkomen dat het schudt of beweegt.
2. Correcte werkhouding: Houd het lichaamsevenwicht in stand en houd de boormach stevig met beide handen vast.
3. Controleer de boorsnelheid: duw niet te snel om overbelasting van de machine of ongelukken te voorkomen.
4. Volg de bedieningsprocedures: volg strikt de instructies en relevante veiligheidsvoorschriften van de boormachine voor gebruik.

1. Hoe de boormachine te installeren

Bevestig vóór gebruik de basis betrouwbaar en stevig op het werkstuk, zet deze vast expansiebouten en draai vervolgens 4 bouten gelijkmatig op de basis vast, en draai z uiteindelijk vast met de moeren.

1. Controleer de spanning:

Zorg ervoor dat de spanning hetzelfde is als aangegeven op het bord van het geree de spanning in de circuits moet op +/- 5% worden gehouden.

1. Hoe bit te installeren:

Als u het dunne diamantbit zorgvuldig installeert, moet de einddraad overeenkomen me de uitgaande as aan het uiteinde. De eindschroefdraad moet eerst met vet worden

ingesmeerd. Nadat u de boor hebt vastgedraaid, laat u deze stationair draaien. Zorg voor dat de radiale beweging overeenkomt met de algemene vereisten, waarna u de kunt bedienen.

1. Er moet wat water in de waterschakelaar van de boormachine zitten.

5. Materiaal:

Als bij het boren op gewapend beton de boor de wapeningsstaalstaaf raakt, zal de s plotseling toenemen, de motor trillen en de boor overbelasten. Op dit moment moet de boorkracht op de juiste manier worden verminderd, de lagere stroom kan een slechte invloed op de boorsnelheid en de boor. Als het gruis of grind in de boor valt of als de wapeningsstaaf raakt, zal de boor worden opgevangen, hoe hoger de overstroom i de koppeling slipt. Schakel hier het gereedschap uit, verwijder de boor en reinig de de opening, wacht ongeveer 3 minuten, laat de boor afkoelen voordat u de schakelaa opnieuw start om door te gaan met boren, bij het boren in hout, dik asfalt en asfalt wordt de stroom verhoogd, dus boor langzaam en gelijkmatig en een beetje. Als de koppeling voortdurend slipt, stop dan met boren en draai de koppeling opnieuw vast.

1. Boorkern verwijderen:

Wanneer de boor bijna door de vloerplaat, muur enz. boort, moet u voorzichtig zijn verlagen van de boorsnelheid om te voorkomen dat u met kracht boort. Als u weer boren, schakelt u het gereedschap uit, verwijdert u de boor en reinigt u de wand m Na het reinigen van de spanen klopt u Houd de boor lichtjes vast met de houten s Wees voorzichtig bij het verwijderen van de boorkern en het beschadigen van de boo Installeer vervolgens het boren om door te gaan met werken.

1. Houd de motor ventileren en afkoelen:

Tijdens bedrijf mag de geventileerde inkeping van de motor niet verstopt raken met v te voorkomen dat de hogere temperatuur de levensduur van de motor beïnvloedt of o wikkeling verbrandt.

1. Waterloos gebruik verboden:

Tijdens het gebruik moet er voldoende water op het oppervlak van de boor stromen te koelen, en de modder kan worden weggespoeld om beschadiging van de boor en afdichtring te voorkomen.

1. Vermijd het dempen van de motor:

Houd de behuizing van de motor uit de buurt van water om te voorkomen dat de isolatieprestaties afnemen of dat er elektriciteit lekt. Gebruik de machine alleen met de verticale richting naar beneden!

10. Boor trilde

Wanneer er soms wordt geboord, kan de opening tussen het heflichaam en de vierka buis en het rek groter zijn, waardoor de boor gaat trillen. Schakel op dit moment he gereedschap uit en pas de spoorvoering of het stationaire wiel op het heflichaam aan enkele bijbehorende bouten vast te draaien. pas deze aan op de juiste afstand.

TROUBLE SHOOTING INSTRUCTION

Probleem	Reden	Oplossing
M otor draait niet bij he aansluiten van de voeding .	1. Voeding losgekoppeld .2. Schakelonderbreker geplaatst .3. Borstel slecht contact of gebruik het niet .4. De wikkeling van het stator- en rotorcircuit is op	1. Controleer de voeding sluit deze aan .2. Controleer en repareer schakelaar of vervang de schakelaar die verkeerd of slecht contact maakt .3. Vervang de elektrische borstel .
Er ontstaan zware vonke en ringvonken op de commutator van d motor .	1. De rotorwikkeling is kortgesloten of open .2.Borstelveer verkeerd geplaatst of maakt slecht contact .3.Commutator ernstig	1.Repareer of vervang de rotor.2. Pas de veerdruk aan 3. Vervang een nieuwe rotor .
Boor trilde .	1. De vaste basis is losgemaakt .2. De opening tussen het heflichaam en het vierkante rek werd groter .3. Heflichaam en	1. Monteer het frame opnieuw en bevestig het 2. Pas de opening aan .3. Controleer de bout .
De boorsnelheid is laag	1.Boor versleten .2. De kwaliteit van het gie van het plafond is slecht, zitten korrels of spanen in opening .3. Boor trilde .4.De moeren op de	1.Repareer of vervang de boor .2. Stop de boor en verw de vreemde materialen uit de opening .3.Verbindingsbout afstellen en vastdraaien.

MAINTENANCE AND STORAGE

OPMERKING: Verwijder vóór het onderhoud de stekker.

1. Als er problemen zijn met de boormachine, stuur deze dan naar een erk servicecentrum. Het is strikt genomen niet toegestaan om de onderdelen eventueel te demonteren of te vervangen.

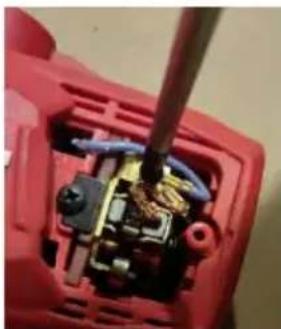

2. Controleer de elektrische borstel en commutator regelmatig. Wanneer de borstels ongeveer 7 mm lang zijn versleten, moeten ze worden vervangen. Gebruik alleen originele exemplaren, anders kan de commutator beschadigd raken. Beide borstels moeten tegelijkertijd worden vervangen. Als u tijdens het hardlopen hevige vonken constateert of als de commutator ernstig versleten of verbrand is, controleer en repareer dan de commutator of vervang een nieuwe rotor.

NWL

1. De boor moet na langdurig gebruik periodiek worden gecontroleerd en gerepareerd. De belangrijkste items zijn: of de elektrische draad goed is of n de aarding betrouwbaar is of niet, de binnendraad, schakelaar en stekker goe werken of niet, de isolatieweerstand van de motor veilig is of niet, de stator rotor zijn kortom circuit of niet, de bouten zijn losgemaakt of niet, vervang d smeerolie en slijtdelen enz.

2. Vervang de rubberen afdichtring op tijd. Als u na langdurig gebruik merkt er water in de bovenkant van de boor komt, controleer dan de afdichtring er vervang deze onmiddellijk. Het tandwiel in de tandwielkast kan smeerolie gebruiken. Als u merkt dat er smeerolie door de luchtpoort in het midden va deksel dringt, vervang dan de rubberen afdichtingsring op de rotorspindel. Het merk speciale smeerolie is 110 # industriële tandwielolie. Het is niet toegestaagewone motorolie te gebruiken.

3. Houd de boor schoon en droog. Als u de boor niet gebruikt, reinig deze op een droge, schone plaats. Demonteer de boor, de hoofdas van de boor verbindingsdelen van de boordraad moeten met wat vet worden ingesmeerd. a om ze te beschermen.
4. Pas de veiligheidskoppeling aan als u merkt dat de wrijving van de koppe te klein wordt.
