BRUKSANVISNING ZT-50HAR Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

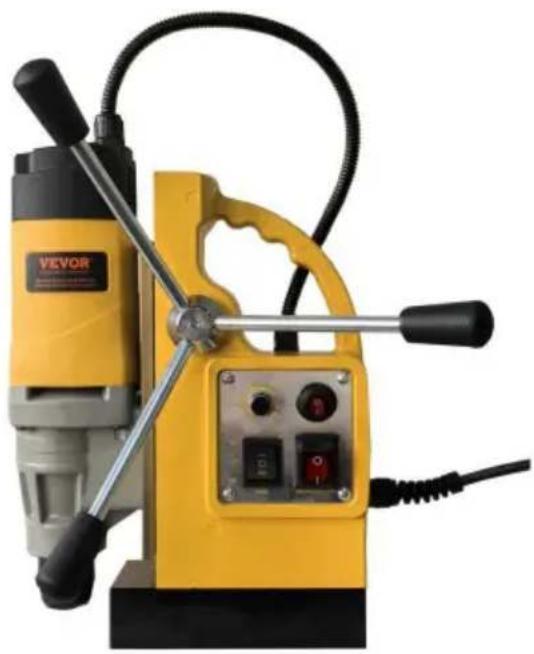

MAGNETISK BASBORR

MODELL: ZT-50HAR

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MAGNETISK BASBORR

MODELL: ZT-50HAR

OBS! Knapparna på kontrollpanelen på vissa maskinmodeller kan vara annorlunda. Se den verkliga produkten för detaljerad information.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BESKRIVNING AV SYMBOLERNA

Symbolerna som används i denna handbok är avsedda att uppmärksamma dig på möjliga risker.

Läs igenom säkerhetsskyltarna och instruktionerna nedan. Varningarna

själva förhindrar inte riskerna och kan inte ersätta korrekt

metoder för att undvika olyckor.

Denna symbol, placerad före en säkerhetskommentar, indikerar en slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risk för skada, brand eller elstöt, följ alltid rekommendationerna visas nedan.

WARNING - För att minska risken för skador måste användarna läsa bruksanvisningen försiktigt.

Se tillämpligt avsnitt i denna bruksanvisning innan du gör något.

WARNING: Var noga med att bära ögonskydd, dammasker och handskar vid användning denna produkt.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. De symbol som visar en överkorsad soptunna på hjul anger att produkten kräver separat sophämtning i Europeiska unionen. Denna symbol gäller för

produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall utan måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två tillstånd: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

SÄKERHETSVARNINGAR

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och

specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Allmänna säkerhetsvarningar för elverktyg - Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor. b)

Använd inte elverktyg i explosionsfarlig atmosfär, t.ex. i närvaro

av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antändas damm eller ångor.

c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner

kan få dig att tappa kontrollen. d)

Innan man arbetar med att knyta ärmsluten måste kvinnor bära en lång, bra damhatt hår gömt i hatten, är strängt förbjudet att bära handskar. När konstruktionen är slutförd måste strömbrytaren stängas av innan du lämnar.

Allmänna säkerhetsvarningar för elverktyg - Elektrisk säkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Do använd inte några adapterkontakter med jordade (jordade) elverktyg. Omodifierade pluggar

och matchande uttag minskar risken för elektriska stötar. b) Undvik

kroppskontakt med jordade eller jordade ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp

är jordad eller jordad. c)

Utsätt inte elverktyg för regn eller våta förhållanden. Vatten kommer in i en kraft verktyget ökar risken för elektriska stötar.

d) Missbruk inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar.

Skadade eller trasslade sladdar ökar risken för elektriska stötar. e) När du använder ett elverktyg utomhus, använd en förlängningssladd som är lämplig för

utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken för el chock.

f) Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd ett jordfel kretsbrytare (GFCI) skyddad matning. Användning av en GFCI minskar risken för elektrisk stöt.

Allmänna säkerhetsvarningar för elverktyg - Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder en

elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av

droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador. b)Använd

personlig skyddsutrustning. Använd alltid ögonskydd. Skyddande

utrustning som dammmask, halkfria skyddsskor, hjälm eller hörsel

skydd som används för lämpliga förhållanden kommer att minska personskador. c)

Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan ansluta till strömkälla och/eller batteripaket, plocka upp eller bära verktyget.

Att bära elverktyg med fingret på strömbrytaren eller strömsätta elverktyg som ha strömbrytaren på inbjuder till olyckor.

d) Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. A

skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e)

Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Behåll ditt här och

kläder borta från rörliga delar. Lösa kläder, smycken eller långt här kan vara fast i rörliga delar. g) Om

anordningar tillhandahålls för anslutning av dammsugning och uppsamling anläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet som erhållits genom frekvent användning av verktyg tillåta dig att bli självbelåtna och ignorera verktygssäkerhetsprinciper. En slarvig handling kan orsaka allvarliga skada inom en bråkdel av en sekund.

I) Denna produkt är inte en leksak. Förvara den utom räckhåll för barn.
J) Använd endast säkerhetsutrustning som har godkänts av en lämplig standardiseringsbyrå. Ej godkänd säkerhetsutrustning kanske inte är tillräcklig skydd. Ögonskydd måste vara ANSI-godkänt och andningsskydd måste vara NIOSH-godkänd för de specifika farorna i arbetsområdet.
K) Lägg inte ner verktyget förrän det har stannat helt. Rörliga delar kan ta tag i ytan och dra verktyget ur din kontroll.
L) När du använder ett handhållet elverktyg, håll ett stadigt grepp om verktyget med båda händerna för att motstå startmoment.
M) Lämna inte verktyget utan uppsikt när batteripaketet är anslutet. Stänga av verktyget och ta bort batteripaketet innan du lämnar det.
N) Personer med pacemaker bör rådfråga sin(a) läkare före användning.

Elektromagnetiska fält i närheten av pacemakern kan orsaka

pacemakerstörning eller pacemakerfel.

O) Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna instruktion manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste det förstås av operatören att sunt förnuft och försiktighet är faktorer som kan inte byggas in i denna produkt, utan måste tillhandahållas av operatören

Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. De

rätt elverktyg kommer att göra jobbet bättre och säkrare i den takt det var för utformad.

b) Använd inte elverktyget om strömbrytaren inte slår på och av det. Vilken kraft som helst

verktyg som inte kan styras med strömbrytaren är farligt och måste repareras. c) Koppla bort kontakten från strömkällan och/eller ta bort batteripaketet, om

löstagbar, från elverktyget innan du gör några justeringar, byter tillbehör eller förvaring av elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risk för att elverktyget startas av misstag. d) Förvara inaktiva elverktyg utom räckhåll för barn och tillåt inte personer obekant med elverktyget eller dessa instruktioner för att använda elverktyget. Elverktyg är farliga i händerna på outbildade användare. e) Underhåll elverktyg och tillbehör. Kontrollera om det finns felinriktning eller bindning av rörliga delar, brott på delar och andra tillstånd som kan påverka strömmen verktygets funktion. Om det är skadat, låt det elverktyg repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras utförde. Användning av elverktyget för andra operationer än de avsedda kan resultera i en farlig situation.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Halta handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

i) Kontrollera antalet spänningsvolt före användning. Arbetsspänningen är inte mer än ±5 %. Om det är mer än så kommer det att orsaka motorbränning och läckage olyckor.

j) Var uppmärksam på att undvika att vatten kommer in i motorn under konstruktionen eller blockera ventilationshålet för att inte minska värmeavledningen motorns prestanda och orsaka att motorn brinner ner. k) I stålplåtskonstruktionen, var uppmärksam på säkerheten för den nedre lager av personal och varor, järnbalk och pelare borrning, och uppmärksam säkerheten för byggnadens struktur.

L) Vid fjädringsdrift måste säkerhetsbältet vara hårt bundet och magnetiskt borr fixerad för att förhindra plötsligt strömavbrott eller strömavbrott orsakat av olyckor. M) Klipp inte av nätsladden eller byt kontakten själv. Detta kommer att orsaka maskin att brinna ut.

Service

Låt ditt elverktyg servas av en kvalificerad reparatör som endast använder identiska reservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

I vilket fall som helst bör den startas utan belastning. Det är förbjudet att starta med last för att undvika skador på maskinen. Var uppmärksam på stabiliteten hos magnetisk borr vid arbete på hög höjd, för att förhindra att maskinen faller ner.

Se till att jordkabeln är tillförlitligt jordad.

Vid förflyttning ska magnetborren lyftas för att förhindra skador på magnetisk bas.

I underhållet måste du använda originaldelar, för att göra maskinen till uppnå bästa användningstillstånd.

Behåll etiketter och namnskyltar på verktyget. Dessa bär viktig säkerhet information. Om den är oläslig eller saknas, kontakta VEVOR för en ersättning.

Vibrationssäkerhet

Detta verktyg vibrerar under användning. Upprepad eller långvarig exponering för vibrationer kan orsaka tillfällig eller permanent fysisk skada, särskilt på händer, armar och axlar. För att minska risken för vibrationsrelaterade skador:

a. Alla som använder vibrerande verktyg regelbundet eller under en längre period bör först vara det undersökas av en läkare och sedan göra regelbundna läkarkontroller för att säkerställa medicinsk problem orsakas inte eller förvärras av användning. Gravida kvinnor eller människor som har nedsatt blodcirkulation till handen, tidigare handskador, nervös

systemstörningar, diabetes eller Raynauds sjukdom bör inte använda detta verktyg. Om du känner några symptom relaterade till vibrationer (som stickningar, domningar och vitt eller blå fingrar), sök läkare så snart som möjligt. b. Rök inte under

användning. Nikotin minskar blodtillförseln till händerna och

fingrar, vilket ökar risken för vibrationsrelaterade skador. c. Använd

lämpliga handskar för att minska vibrationseffekterna på användningen. d. Använd verktyg med lägst vibration när det finns ett val.

e. Inkludera vibrationsfria perioder varje arbetsdag.

f. Ta tag i verktyget så lätt som möjligt (medan du fortfarande har säker kontroll över det). Låt verktyget göra jobbet.

g. För att minska vibrationer, underhåll verktyget enligt beskrivningen i denna handbok. Om någon

onormala vibrationer uppstår, sluta använda omedelbart.

Säkerhet vid jordning

FÖR ATT FÖRHINDRA ELEKTRISK STÖT OCH DÖDSFALL FRÅN FEL

JORDNING: kontrollera med en behörig elektriker om du är osäker på om uttaget är ordentligt jordat. Modifiera inte nätsladdens kontakt som medföljer laddaren. Använd inte laddaren om nätsladden eller kontakten är skadad. Om skadad, låt en serviceverkstad reparera den före användning. Om kontakten inte passar uttag, låt en behörig elektriker installera ett lämpligt uttag.

MODELL OCH PARAMETRAR

Modell	ZT-50HAR
Input	AC 230V 50Hz(EUR/AUS)ÿAC 120V 60Hz (USA)
Max. Driva	1400W
Hastighet	0-750 r/min (US); 0-700r/min (EUR/AUS)
Magnetisk attraktion	12800N
Max. Ihålig borrning	ÿ50 mm (djup: 50 mm)
Twist Drilling	ÿ3-ÿ16 mm (djup: 100 mm)
Resa	160 mm
Säkring	15A
Rotationsriktning	Framåt/bakåt

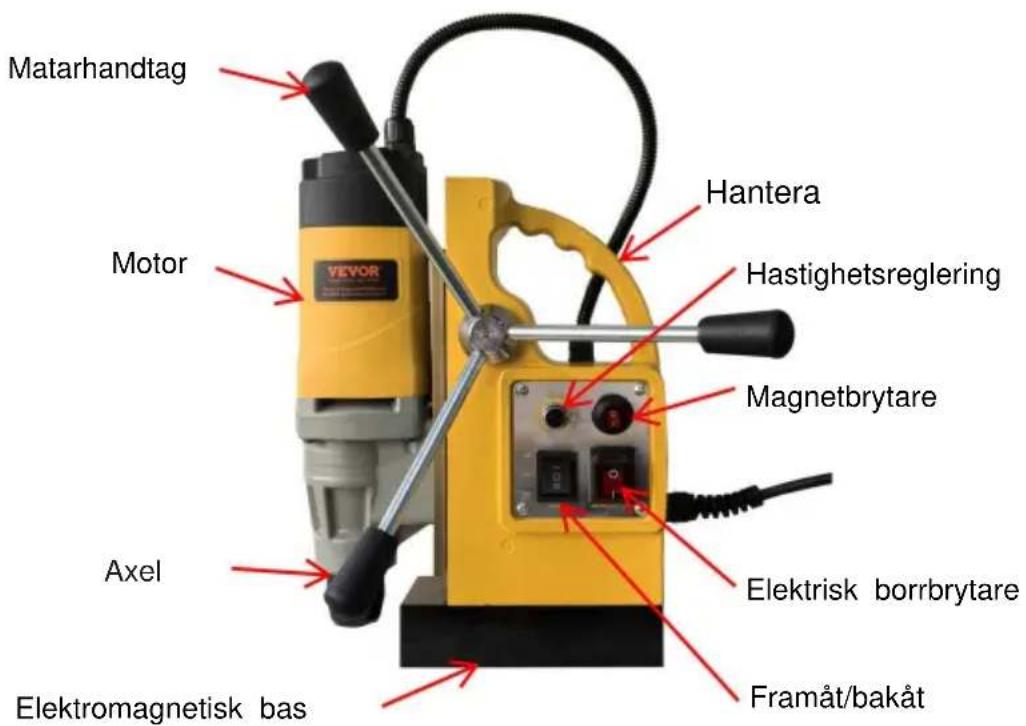

STRUKTURDIAGRAM

Matarhandtag Motor VEVOR Hantera Hastighetsreglering Magnetbrytare Axel Elektromagnetisk bas Elektrisk borrbrytare Framåt/bakåt

OBS! Knapparna på kontrollpanelen på vissa maskinmodeller kan vara annorlunda. Se den verkliga produkten för detaljerad information.

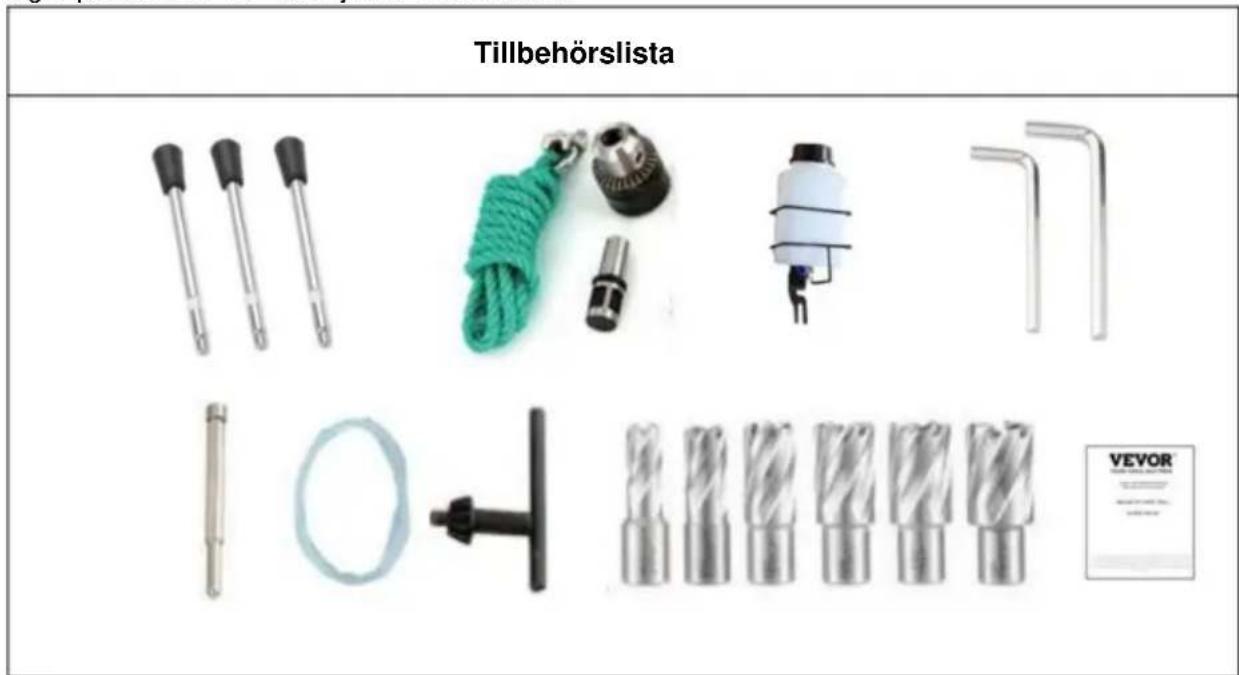

Tillbehörslista VEVOR®

Borrskär (6 delar): ÿ15*30,ÿ18*30,ÿ21*30,ÿ24*30,ÿ26*30,ÿ27*30mm

DRIFTORDNING

1) Välj att slå på framåt- eller bakåtomkopplaren. 2) Slå på MAGNETBRYTARE, strömbrytarindikatorn tänds och magneten börjar fungera.
3) Öppna den ELEKTRISKA BORRBRYTARE, borren har spänningssatts. 4) Öppna hastighetsomkopplaren för att justera hastigheten på borren.

WARNING: När du behöver växla framåt/bakåt måste du

vänta tills motorspindeln slutar rotera innan du använder den!

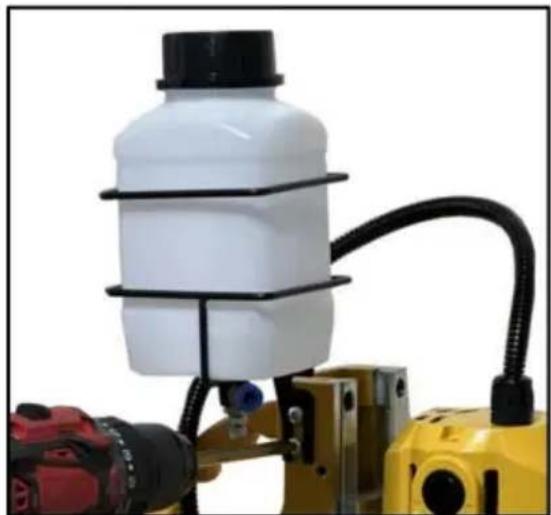

INSTALLATION AV KYLVÄTSKELTANK

Installera kylvätsketanken enligt bilden ovan.

INSTALLATION AV SPIRELBOR

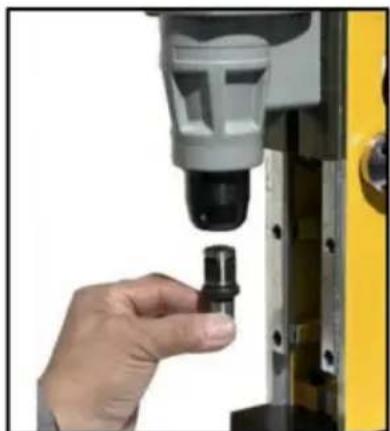

1. Sätt in spindeln i spindeln och fäst den genom att fästa ställskruvarna och dra åt dem med M5 insexnyckeln.

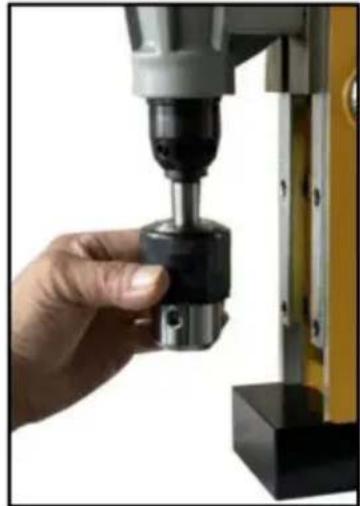

1. Skjut chucken på axeln tills den låses på plats.

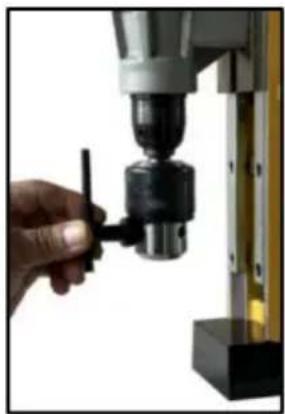

1. Lossa chuckens käftar genom att föra in chucknyckeln i något av hålen på chuck och vrid den moturs.

1. Montera din spiralborr (ingår ej) i chucken och vrid chucken skiftnyckel medurs tills borret låses på plats.

WARNING: Ta ALLTID bort justeringsnycklar före användning.

INSTALLATION AV RING-/KÄRNBORR

1. Sätt in styrstiftet i det översta hålet på din kärnborrkrona (ingår ej).

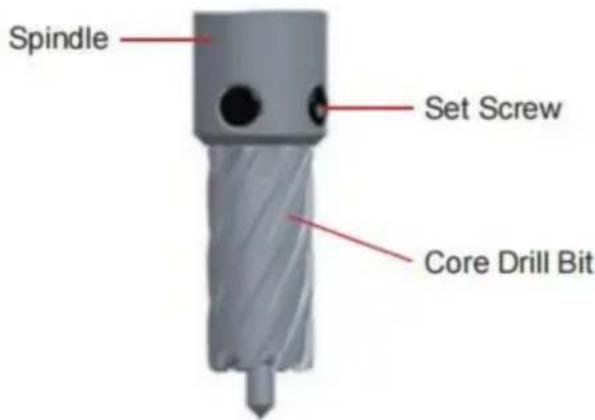

1. Montera bitsen på spindeln, lås den på plats genom att fästa ställskruvarna och dra åt dem med M5 insexnyckeln.

Spindle Set Screw Core Drill Bit

WARNING: Ta ALLTID bort justeringsnycklar före användning.

TIPS FÖR BORRNING

1. Lokalisera med ett styrstift först inom mittpositionen markerad eller markör.
2. För att börja borra, måste du trycka på den ringformiga fräsen långsamt, så att fräsen att röra stålplåten försiktigt. Matningshastigheten bör minskas med 1/3 när färdigställandet av ett borrat hål är nära.

OBS: Den ringformade fräsen ska alltid vara i kylande tillstånd under kapning. Den bästa kylmetoden är med kylanordning. Flödet av kylvätskan bör inte vara mindre än 47cc/min.

För de material som skapar en stor mängd fint pulver, såsom gjutjärn och gjuten koppar, kylvätska kan inte användas. Tryckluft kan användas istället för borttagning av spån.

1. Var uppmärksam på om chips lindas. Dra ut skäraren och ta bort den spåna för att undvika skärskador på grund av klämning.

2. Om kulan fastnar i det inre hålet, justera bitsbladet genom att knacka skärkropp med en metalloidstång tills snigeln tappar av. Använd aldrig hårdå föremål för att knacka på kanterna på tänderna för att förhindra skador på skärpningskanterna.

3. Snigel fastnar på grund av följande:

Rubelfläckar	Lösning
Kanter av tänder matta eller skadade.	Byt ut mot en ny fräs.
Mellanrummet i glidbanan är för stort.	Minska mellanrummet i glidbanan.
Kylning är inte tillräcklig.	Öka flödet av kylvätska.
Mata för stor eller för hårt närborrning genom stålplåtar.	Sakta ner.
Bersåns fjäder bryter.	Byt ut den nya fjädern.

1. För att undvika påverkan av magnetisk sug, rensa bort järnspån och

skräp i botten av den magnetiska basen innan du borrar.

6.

FELSÖKNINGSINSTRUKTION

Problem	Resonera	Lösning
Magnetisk hållare har nr sugning.	Dålig brytarkontakt.	Reparationsbrytare.
	Strömmen är avstängd.	Reparerar strömmen
	Säkringen har gått.	förse.Byt ut säkringen
	Elektromagnet kort kretsar eller brinner ut.	Reparera eller byt ut magnetisk bas.
	Det adsorberas inte på ståldelar.	Ändra eller förtjocka adsorptionsyta (tjocklek > 15 mm).
Maskinen fungerar inte efter att strömmen är på.	Dålig brytarkontakt.	Reparationsbrytare.
	Lös plugg.	Anslutning av ström
	Det gör inte borsten kontakta kommutatorn.	förse.Byt ut borsten.
Magnetisk sätessugning är svag.	Det adsorberade arbetsstycket är för tunn.	Ändra eller förtjocka adsorptionsyta (tjocklek > 15 mm).
	Liten adsorberbar yta.	Ändra adsorptionen yta eller tillfälligt svetsa den tjocka adsorptionen yta.
Elliptiska hål dyker upp i borrhålen.	Vibrationen orsakade fäste för att lossa.	Dra åt fästet efteråt korrigera vertikaliteten.
	Borren skär bara på en	Omslipning lite.
	Sida.Det finns skräp påadsorptionsyta.	Ta bort röran.

UNDERHÅLL OCH FÖRVARING

OBS: Ta bort kontakten innan underhåll.

1. Efter varje användning, rengör botten av den magnetiska sätesborren och förvara den ordentligt.
2. Smör banan i tid när rutschkanan inte är slät.
3. Kontrollera den elektriska skyddsanordningen regelbundet.
4. Om jordningen är tillförlitlig.
5. Kontrollera det i tid under regnperioden.
