BRUKSANVISNING ZT-45H Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

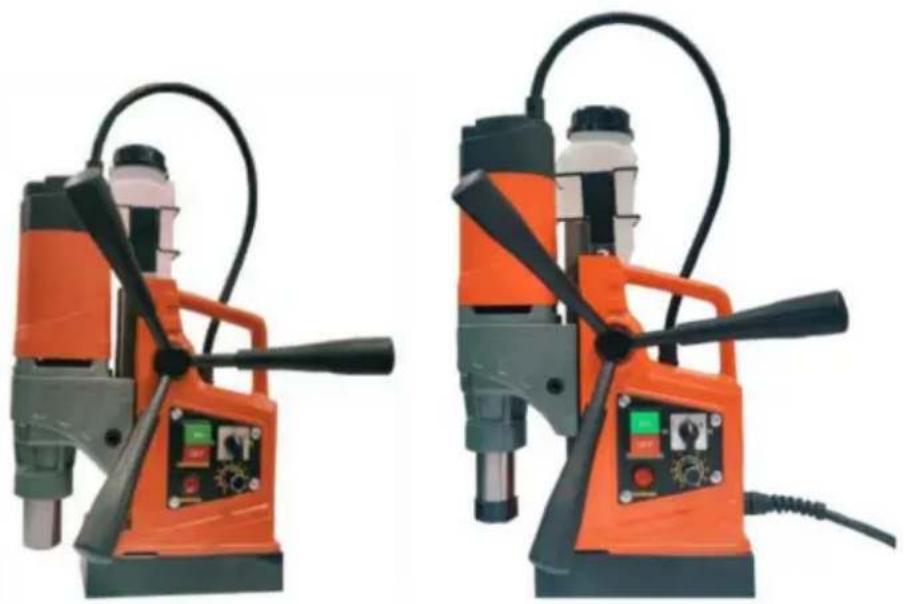

MAGNETISK BASBORR

Modell: ZT-40H/ZT-45H/MD-50/MDP-50

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MAGNETISK BASBORR

ANVÄNDARMANUAL

MODELL: ZT-40H/ZT-45H/MD-50/MDP-50

OBS! Knapparna på kontrollpanelen på vissa maskinmodeller kan vara annorlunda. Se den verkliga produkten för detaljerad information.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

! HC

BESKRIVNING AV SYMBOLERNA

Symbolerna som används i denna handbok är avsedda att uppmärksamma dig på möjliga risker. Snälla fullständigt läs säkerhetsskyltarna och instruktionerna nedan. Varningen själva hindrar inte risker och kan inte ersätta korrekta metoder för att undvika olyckor.

Denna symbol, placerad före en säkerhetskommentar, indikerar en slags försiktighetsåtgård, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skador, brand eller elstöt, följ alltid rekommendationerna nedan.

WARNING - För att minska risken för skador måste användarna läsa instruktionerna handbok noggrant.

Se tillämpligt avsnitt i denna bruksanvisning innan du gör något.

WARNING: Var noga med att bära ögonskydd, dammasker och handskar vid användning denna produkt.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. De symbol som visar en överkorsad soptunna på hjul anger att produkten kräver separat sophämtning i Europeiska unionen. Denna symbol gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall utan måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

följande två tillstånd: (1) Denna enhet får inte orsaka skadliga störningar, och

(2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som

kan orsaka oönskad funktion.

SÄKERHETSINSTRUKTIONER

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och

specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Allmänna säkerhetsvarningar för elverktyg - Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor. b) Använd inte elverktyg i explosionsfarlig atmosfär, t.ex. i närvaro

av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antändas damm eller ångor.

c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner kan få dig att tappa kontrollen. d)

Före arbetet för att knyta ärmsluten måste kvinnor bära en bra kvinnahatt, långt hår gömd i hatten, är strängt förbjudet att bära handskar. När konstruktionen är slutförd måste strömbrytaren stängas av innan du lämnar.

Allmänna säkerhetsvarningar för elverktyg - Elektrisk säkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Do använd inte några adapterkontakter med jordade (jordade) elverktyg. Omodifierade pluggar och matchande uttag minskar risken för elektriska stötar.

b) Undvik kroppskontakt med jordade eller jordade ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jordad eller jordad. c)

Utsätt inte elverktyg för regn eller våta förhållanden. Vatten kommer in i en kraft verktyget ökar risken för elektriska stötar.

d) Missbruk inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trasslade sladdar ökar risken för elektriska stötar. e) När du använder ett elverktyg utomhus, använd en förlängningssladd som är lämplig för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken för el chock.

f) Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd ett jordfel kretsbrytare (GFCI) skyddad matning. Användning av en GFCI minskar risken för elektrisk stöt.

Allmänna säkerhetsvarningar för elverktyg - Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder en elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador. b)Använd personlig skyddsutrustning. Använd alltid ögonskydd. Skyddande utrustning som dammask, halkfria skyddsskor, hjälm eller hörsel skydd som används för lämpliga förhållanden kommer att minska personskador. c) Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan ansluta till strömkälla och/eller batteripaket, plocka upp eller bära verktyget. Att bära elverktyg med fingret på strömbrytaren eller strömsätta elverktyg som ha strömbrytaren på inbjuder till olyckor.

d) Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. A skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e)

Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Behåll ditt hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan vara fast i rörliga delar. g) Om

anordningar tillhandahålls för anslutning av dammsugning och uppsamling

anläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet som erhållits genom frekvent användning av verktyg tillåta dig att bli självbelåtna och ignorera verktygssäkerhetsprinciper. En slarvig handling kan orsaka allvarliga skada inom en bråkdel av en sekund.

I) Denna produkt är inte en leksak. Förvara den utom räckhåll för barn.

J) Använd endast säkerhetsutrustning som har godkänts av en lämplig standardiseringsbyrå. Ej godkänd säkerhetsutrustning kanske inte är tillräcklig skydd. Ögonskydd måste vara ANSI-godkänt och andningsskydd måste vara NIOSH-godkänd för de specifika farorna i arbetsområdet.

K) Lägg inte ner verktyget förrän det har stannat helt. Rörliga delar kan ta tag i ytan och dra verktyget ur din kontroll.

L) När du använder ett handhållet elverktyg, håll ett stadigt grepp om verktyget med båda händerna för att motstå startmoment.

M) Lämna inte verktyget utan uppsikt när batteripaketet är anslutet. Stänga av verktyget och ta bort batteripaketet innan du lämnar det.

N) Personer med pacemaker bör rådfråga sin(a) läkare före användning.

Elektromagnetiska fält i närheten av pacemakern kan orsaka pacemakerstörning eller pacemakerfel.

O) Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna instruktion manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste det förstås av operatören att sunt förnuft och försiktighet är faktorer som kan inte byggas in i denna produkt, utan måste tillhandahållas av operatören

Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. De rätt elverktyg kommer att göra jobbet bättre och säkrare i den takt det var för utformad.

b) Använd inte elverktyget om strömbrytaren inte slår på och av det. Vilken kraft som helst verktyg som inte kan styras med strömbrytaren är farligt och måste repareras.

c) Koppla bort kontakten från strömkällan och/eller ta bort batteripaketet, om löstagbar, från elverktyget innan du gör några justeringar, byter tillbehör eller förvaring av elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risk för att elverktyget startas av misstag. d) Förvara inaktiva elverktyg utom räckhåll för barn och tillåt inte personer obekant med elverktyget eller dessa instruktioner för att använda elverktyget. Elverktyg är farliga i händerna på outbildade användare. e) Underhåll elverktyg och tillbehör. Kontrollera om det finns felinriktning eller binding av rörliga delar, brott på delar och andra tillstånd som kan påverka strömmen tooTs operation. Om det är skadat, låt det elverktyg repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras utförde. Användning av elverktyget för andra operationer än de avsedda kan resultera i en farlig situation.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Halta handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

i) Kontrollera antalet spänningsvolt före användning. Arbetsspänningen är inte mer än ±5 %. Om det är mer än så kommer det att orsaka motorbränning och läckage olyckor.

j) Var uppmärksam under konstruktionen för att undvika att vatten kommer in i motorn eller blockera ventilationshålet för att inte minska värmeavledningsförmågan av motorn och orsaka att motorn brinner ner.

k) I stålplåtskonstruktionen, var uppmärksam på säkerheten för den nedre lager av personal och varor, järnbalk och pelarborrning, var uppmärksam på säkerheten för byggnadens struktur.

L) Vid fjädringsdrift måste säkerhetsbältet vara hårt bundet och magnetiskt borr fixerad för att förhindra plötsligt strömavbrott eller strömavbrott orsakat av olyckor. M) Klipp inte av nätsladden eller byt kontakten själv. Detta kommer att orsaka maskin att brinna ut.

Service

a) Låt en kvalificerad reparatör serva ditt elverktyg som endast använder identiskt verktyg reservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls. b) I vilket fall som helst bör den startas i tomgångsläge. Det är förbjudet att börja med belastning för att undvika skador på maskinen. Var uppmärksam på stabiliteten av magnetborren när du arbetar på hög höjd, för att förhindra maskinen från att falla ner. c) Se

till att jordkabeln är tillförlitligt jordad. d) Vid förflyttning ska magnetborren lyftas för att förhindra skador på magnetisk bas. e)

Vid underhåll måste originaldelarna användas för att göra maskinen för att uppnå bästa användningstillstånd.

f) Behåll etiketter och namnskyltar på verktyget. Dessa bär viktig säkerhet information. Om den är oläslig eller saknas, kontakta VEVOR för en ersättning.

Vibrationssäkerhet

Detta verktyg vibrerar under användning. Upprepad eller långvarig exponering för vibrationer kan orsaka tillfällig eller permanent fysisk skada, särskilt på händer, armar och

axlar. För att minska risken för vibrationsrelaterade skador:

a. Alla som använder vibrerande verktyg regelbundet eller under en längre period bör först vara det undersökas av en läkare och sedan göra regelbundna läkarkontroller för att säkerställa medicinsk problem orsakas inte eller förvärras av användning. Gravida kvinnor eller människor som har nedsatt blodcirkulation till handen, tidigare handskador, nervös

systemstörningar, diabetes eller Raynauds sjukdom bör inte använda detta verktyg. Om du känner några symptom relaterade till vibrationer (som stickningar, domningar och vitt eller blå fingrar), sök läkare så snart som möjligt. b. Rök inte under

användning. Nikotin minskar blodtillförseln till händerna och fingrar, vilket ökar risken för vibrationsrelaterade skador. c. Använd

lämpliga handskar för att minska vibrationseffekterna på användningen d. Använd verktyg med lägst vibration när det finns ett val.

e. Inkludera vibrationsfria perioder varje arbetsdag.

f. Ta tag i verktyget så lätt som möjligt (medan du fortfarande har säker kontroll över det). Låt verktyget göra jobbet.

g. För att minska vibrationer, underhåll verktyget enligt beskrivningen i denna handbok. Om någon onormala vibrationer uppstår, sluta använda omedelbart.

Säkerhet vid jordning

FÖR ATT FÖRHINDRA ELEKTRISK STÖT OCH DÖDSFALL FRÅN FEL

JORDNING: kontrollera med en behörig elektriker om du är osäker på om

uttaget är ordentligt jordat. Modifiera inte nätsladdens kontakt som medföljer

laddaren. Använd inte laddaren om nätsladden eller kontakten är skadad. om

skadad, låt en serviceverkstad reparera den före användning. om kontakten inte passar

uttag, låt en behörig elektriker installera ett lämpligt uttag.

MODELL OCH PARAMETRAR

INGÅNG: AC 230V 50Hz (EUR/AUS)

Modell	ZT-40H ZT-45H MD-50 MDP-50
Håldiameter (ihålig borr)(mm)	ÿ40mmÿ40mmÿ50mmÿ50mm
Stekt deg spiralborr diameter (mm)	ÿ3-ÿ16ÿ3-ÿ16ÿ3-ÿ16ÿ3-ÿ16
Tappdiameter (mm)	/	3-16	3-16	/
Borrdjup (mm)	50 50	50		50
Magnetisk attraktion (N)	12500	12500	13ÿ000	12800
Hastighet (r/min)	850	0-830 r/min(FWD) (FWD)0-800 r/min(VARV)	0-570 0-850 r/min0-800 r/min(VARV)
Trip (mm)	220	220	210	220
Input	AC 230V 50Hz (EUR/AUS)
Effekt (W)	1450	1450	1600	1450
Säkring (A)	15
Rotationsriktning Framåt Framåt/		Motsatt	Framåt Framåt/Motsatt

INGÅNG: AC 120V 60Hz (USA)

Modell	ZT-40H ZT-45H		MD-50 MDP-50
Håldiameter (ihålig borr)(mm)	ÿ40mmÿ40mmÿ50mmÿ50mm
Stekt deg spiralborr diameter (mm)	ÿ3-ÿ16ÿ3-ÿ16ÿ3-ÿ16ÿ3-ÿ16
Tappdiameter (mm)	/	3-16	/	3-16
Borrdjup (mm)	50	50	50	50
Magnetisk attraktion (N)	12500	12500	13ÿ000	12800
Hastighet (r/min)	850	0-800 r/min(FWD)0-770 r/min 0-750 r/min(VARV) (VARV)	0-570 0-800r/min(FWD)
Trip (mm)	220	220 220	210
Input	AC 120V 60Hz (USA)
Effekt (W)	1450	1450	1600	1450
Säkring (A)	15
Rotationsriktning	Framåt Framåt/Motsatt		Framåt Framåt/Motsatt

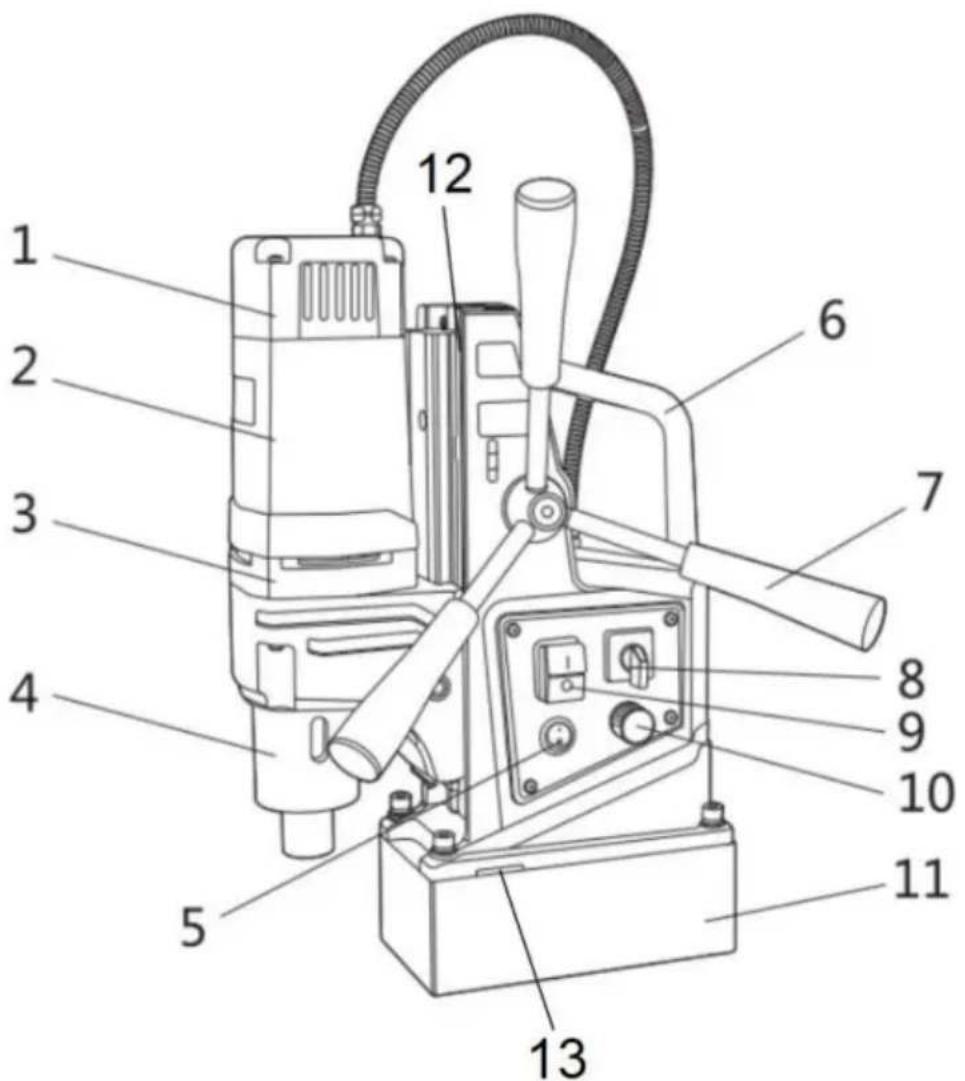

STRUKTURDIAGRAM

Knapparna på kontrollpanelen på vissa maskinmodeller kan vara annorlunda. Se den verkliga produkten för detaljerad information.

1. Bakre käpa
2. Mellanlock
3. Elektromagnetomkopplare 7.
   Styrstav
4. Strömbrytare
5. Elektromagnetisk bas 13. Hål
6. Chassi
7. Växellåda
8. Handtag
9. Fram/back-omkopplare
10. Hastighetsregleringsratt
11. Spår

för säkerhetsbälte

DRIFT OCH ANVÄNDNING

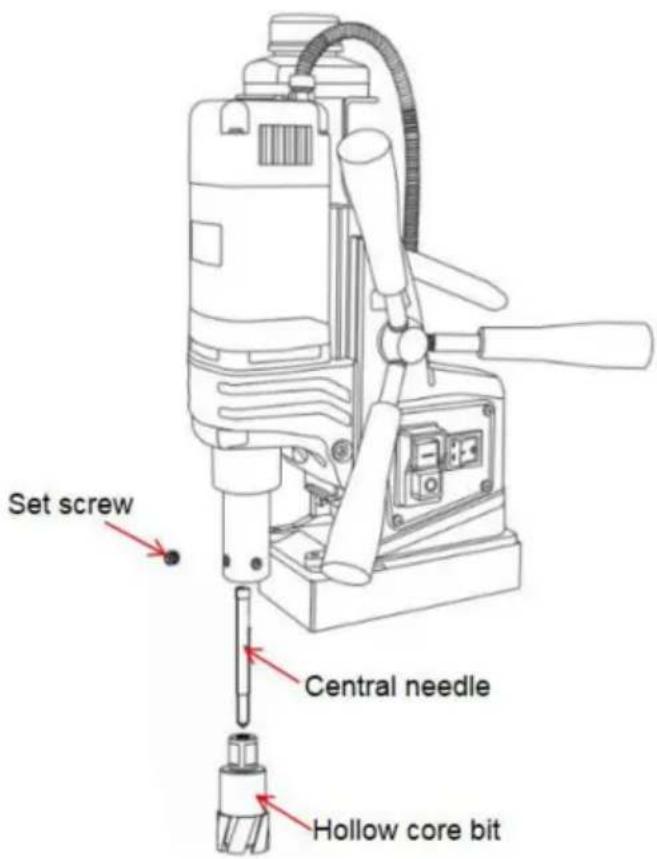

1. Borrkronan måste vara vass. När du installerar den ihåliga borren, sätt in den centrala nålen i den ihåliga borren, installera den ihåliga borren på den utgående axeln, och slutligen, dra åt fästskruven för att säkra den ihåliga borren.
2. Placera magnetborren nära önskad borrposition, anslut nätkontakten, rikta in borrkronan med bearbetningspositionen och slå sedan på elektromagnetens strömbrytare så att elektromagneten kan absorberas på ytan av de magnetiska materialen såsom stål. (plättjocklek mer än 15 mm)

(Var uppmärksam på att välja lämpliga adsorptionsmaterial och se till att det inte finns något skräp på adsorptionsytan, kontrollera om den magnetiska kraften är normal).

1. Maskinen ska spännas fast med säkerhetsbälte vid arbete på sidan eller ovansidan.
2. Trä in ena änden av säkerhetsbältet i ramens handtagshål, knyt den andra änden till den starka ramen och spänn sedan fast i fästena

(Försök att dra med handen, den ska inte vara lös och förskjuten).

1. Slå på strömbrytaren för att kontrollera om borrkronan slår och ljudet är stabil. Om allt är normalt, öppna vattenventilen först så att skärvätskan i oljan kan rinna ut, och vrid sedan på handtaget för att mata

(Obs: Öppna inte vattenventilen när du arbetar på sido- och topläge)

1. Matningen bör vara långsam först. Ansträng dig inte för mycket vid överbelastning.

2. Om motorn plötsligt stannar eller fastnar på grund av ett fel, ska borrkontrollbrytaren 9 måste stängas av omedelbart (Obs: stäng inte av elektromagnetomkopplaren 5).

Efter kontinuerlig användning i 2-3 timmar måste du vila för att förhindra att elektromagnetiskt säte från att brinna ut på grund av överhettning.

1. När kolborsten är utsliten, vänligen byt ut den i tid (båda). bör bytas ut samtidigt).

KYLNING OCH JUSTERING AV BÅN

1. Fixa B1 vid B, anslut sedan B2 till B1 och C.

2. Vrid joysticken för att avgöra om spårets täthet möter

krav på borrning. Om tätheten inte är idealisk kan du justera den med den öppna skiftnyckel och insexnyckeln i fästet.

a) Lossa sexkantsmuttern på plats A med en öppen skiftnyckel. b)

Använd insexnyckeln för att justera ställskruven vid A och vrid joysticken 7

samtidigt för att känna om spårets täthet när idealtillståndet

borrning.

c) Efter justering, dra åt sexkantsmuttern vid A med öppningsnyckeln.

Obs: Banans täthet har justerats innan den lämnade fabriken. Om

det har inte förekommit några starka vibrationer, fall och andra förhållanden, justera inte.

FELSÖKNINGSINSTRUKTION

Problem	Resonera	Lösning
Magnetisk hållare har nr sugning.	Dålig brytarkontakt.	Reparationsbrytare.
	Strömmen är avstängd.	Reparerar strömmen
	Säkringen har gått.	Byt utfössärringen
	Elektromagnet kort kretsar eller brinner ut.	Reparera eller byt ut magnetisk bas.
	Det adsorberas inte på ståldelar.	Ändra eller förtjocka adsorptionsyta (tjocklek > 15 mm).
Maskinen fungerar inte efter att strömmen är på.	Dålig brytarkontakt.	Reparationsbrytare.
	Lös plugg.	Anslutning av ström
	Det gör inte borsten kontakta kommutatorn.	Byt ut försten.
Magnetisk sätessugning är svag.	Det adsorberade arbetsstycket är för tunn.	Ändra eller förtjocka adsorptionsyta (tjocklek > 15 mm).
	Liten adsorberbar yta.	Ändra adsorptionen yta eller tillfälligt svetsa den tjocka adsorptionen
Elliptiska hål dyker upp i borrhålen.	Vibrationen orsakade fäste för att lossa.	Dra åt fästet efteråt korrigera vertikaliteten.
	Borren skär bara på en	Omslipning lite.
	Det finns skörp på adsorptionsyta.	Ta bort röran.

UNDERHÅLL OCH FÖRVARING

OBS: Ta bort kontakten innan underhåll.

1. Efter varje användning, rengör botten av den magnetiska sätesborren och förvara den ordentligt.
2. Smör banan i tid när rutschkanan inte är slät.
3. Kontrollera den elektriska skyddsanordningen regelbundet.
4. Om jordningen är tillförlitlig.
5. Vänligen checka in i tid under regnperioden.

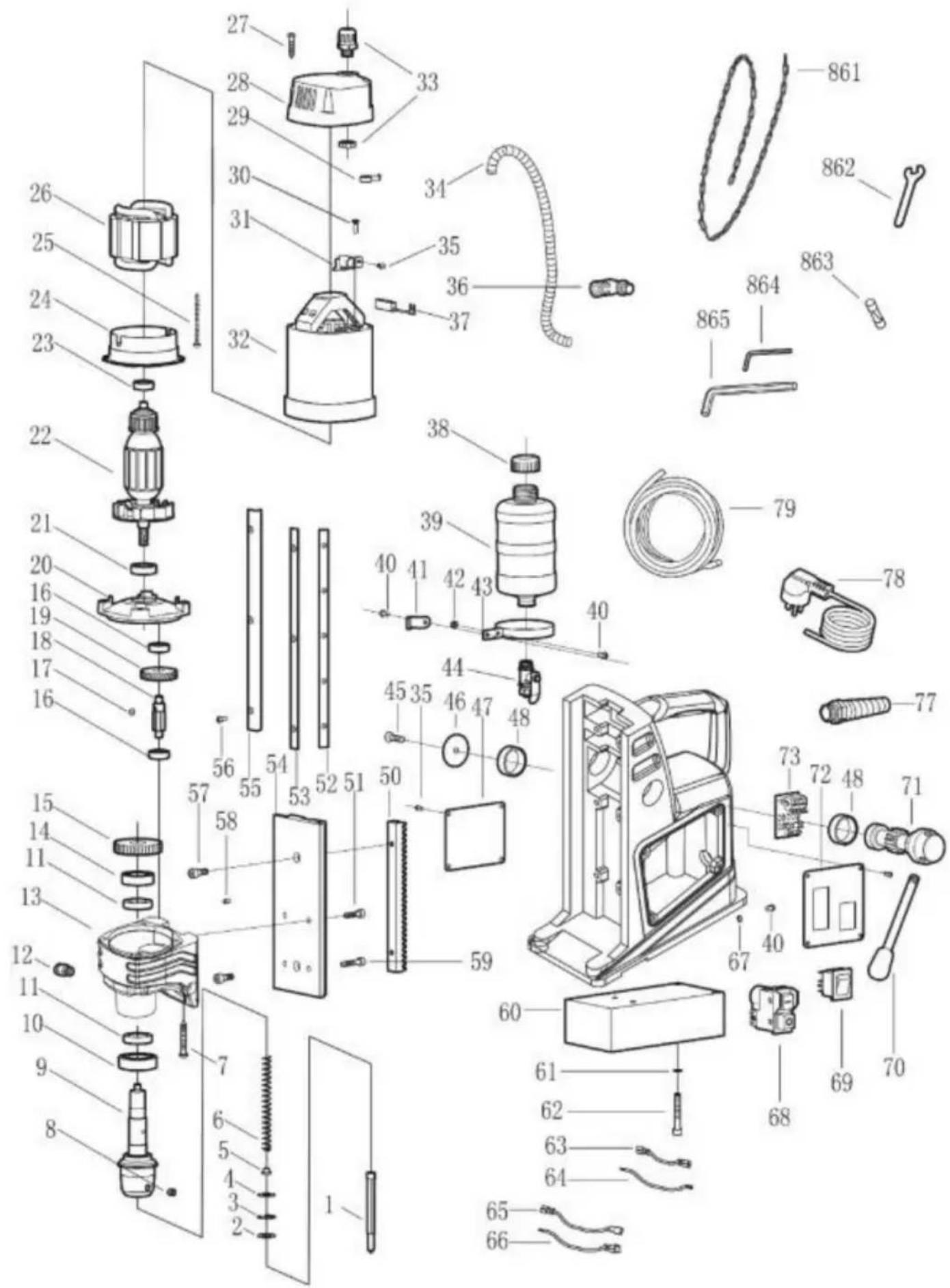

Inga.	Namn	Inga.	Namn	Inga.	Namn
1	Central nål	29	Spiralfjäder	57	Bult M6 x 6
2	Gummikudde	30 Tappskruv ST2.9x 9,5		58	Cylindrisk stift x 10
3	Elastisk låsring19	31	Borsthållarekomponent	59	Bult M5x25
4	Packning	32	Nylonkabelfästehuvudkomponent	60	Elektrisk magnet
5	Fjäderplugg	33	Slang	61	Fjäderpackning 6
6	Fjädra	34	Bult m4x6	62	Bult M6 x 40
7 Tappskruv ST4.8x 40		35 Armbågskabelhållarekomponent		63	Anslut tråd 2
8	Sexkantshylsaskruv M8 x 8	36	Kolborste	64	Anslut tråd 3
9	Utgångsaxel	37	Oljekan täcka	65	Anslut tråd 1
10	Lager 6004	38	Oljeburk	66	Anslut tråd 4
11	Tätningsring	39	Bult M4x10	67	packning 4
12	APC-kontakt R1/8	40	Kabelfästplatta	68	Elektromagnetiskväxla
13	Reduktionsväxellåda	41	Mutter M4	69	Svängplåtsomkopplare
14	Lager 6003	42 Oljeburkhållarring 70			Stångkomponent
15	4# växel	43	Vattenventilkomponent G1/4	71	Rackaxel
16	Lager 608	44	Bult M6 x 20	72	Switch fixeringsplatta
17	Platt nyckel 4 x 4 x 6	45	Packning	73	Kretskort
18	3# kugghjulsaxel	46	Namnskylt	74	Bult M5 x 16
19	2# växel	47	Axelring	75	Mutter M5
20	Mellersta omslaget	48	Skruvdyna kombination M6x16	76	Bas
21	Lager 6001	49	Kuggstång	77	Skruvkabelfästning huvud
22	Rotor	50	Bult M5 x 20	78	Kabelkontakt plugg
23	Lager 608	51	Spårregleringsstång 79		PU slang
24	Vindskyddsring	52	Spårstav A	861	Säkerhetsbälte
25	Tappskruv ST4 x 52	53	Styrskena plåt	862	Nyckel 8mm
26		54	Spårstav BStator	863	Säkring
27	Tappskruv ST4.2 x 25	55	Tappskruv ST2.9 x 9,5	864	Sexkantig öppen nyckel 2,5 mm
28	Bakre käpa	56	Bult M3 x 6	865	Sexkantig öppen nyckel 4 mm
