GEBRUIKSAANWIJZING 8840E Vevor

De symbolen die in deze handleiding worden gebruikt, zijn bedoeld om u te waarsch voor de mogelijke risico's. Lees de onderstaande veiligheidstekens en instructies aandachtig door. De waarschuwingen zelf voorkomen de risico's niet en kunnen geen vervanging zijn voor goede methoden om ongevallen te voorkomen.

Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt op een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan tot een ongeval leiden. Om het risico op letsel, brand of elektrocutie te verminderen, altijd de onderstaande aanbevelingen op te volgen.

WAARSCHUWING - Om het risico op letsel te verminderen, moeten gebruikers de instructiehandleiding zorgvuldig lezen.

Raadpleeg vóór elke handeling het betreffende hoofdstuk in deze gebruikershandleiding.

WAARSCHUWING : Zorg ervoor dat u oogbeschermers, stofmaskers en handschoenen draagt wanneer u dit product gebruikt .

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. H symbool met een doorgestreepte afvalbak op wielen geeft aan dat het produc de Europese Unie een aparte afvalinzameling vereist. Dit symbool is van

toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet bij het normale huisvuil worden weggegooid maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderwaan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

SAFETY WARNINGS

WAARSCHUWING : Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. He niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap -

Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrische gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
d) Voordat vrouwen aan het werk gaan om de manchetten vast te maken, n ze een goede vrouwenhoed dragen, lang haar verborgen in de hoed, het is strengste verboden om handschoenen te dragen. Wanneer de constructie is voltooid, moet de schakelaar worden uitgeschakeld voordat ze vertrekken.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap -

Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wij de stekker nooit. Gebruik geen adapterstekkers bij geaard elektrisch gereedsch Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichaamscontact met geaarde of geaarde oppervlakken, zoals buizen radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in elektrisch gereedschap terechtkomt, verhoogt het risico op een elektrische schok.

d) Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrigereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende de Beschadigde of verwarde snoeren vergroten het risico op een elektrische schoe e) Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een sna dat geschikt is voor gebruik buitenshuis vermindert het risico op een elektrisch schok.

f) Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een door aardlekschakelaar beschermde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

- Persoonlijke veiligheid

a) Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedie elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent onder invloed bent van drugs, alcohol of medicijnen. Een moment van

onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

b)Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislipveiligheidsschoenen, veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden word gebruikt, zal persoonlijk letsel verminderen.

c) Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand voordat u de stroombron en/of accu aansluit, het gereedschap oppakt of draa. Het dragen van elektrisch gereedschap met uw vinger aan de schakelaar of voeden van elektrisch gereedschap waarvan de schakelaar is ingeschakeld, leid tot ongelukken.

d) Verwijder eventuele stelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt. Als u een moersleutel of sleutel op een draaiend onderdeel van het elektrische gereedschap laat zitten, kan dit leiden tot persoonlijk letsel.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenv Dit maakt een betere controle over het elektrisch gereedschap mogelijk in onverwachte situaties.

f) Kleed je goed. Draag geen losse kleding of sieraden. Houd uw haar en kuit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

g) Als er apparaten aanwezig zijn voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze aangesloten zijn en op de j manier gebruikt worden. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.

h) Zorg ervoor dat de vertrouwdheid die u opdoet door veelvuldig gebruik van gereedschap er niet voor zorgt dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

I) Dit product is geen speelgoed. Houd het buiten bereik van kinderen.

J) Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een bevoegd normalisatiebureau. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en

ademhalingsbescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in de werkomgeving.

K) Leg het gereedschap pas neer als het volledig tot stilstand is gekomen. Bewegende delen kunnen het oppervlak grijpen en het gereedschap uit uw m trekken.

L) Wanneer u elektrisch handgereedschap gebruikt, moet u het gereedschap stevig met beide handen vasthouden om weerstand te bieden aan het startkoppel.

M) Laat het gereedschap niet onbeheerd achter als het accupack is aangeslo Schakel het gereedschap uit en verwijder het accupack voordat u weggaat.

N) Mensen met pacemakers moeten vóór gebruik hun arts(en) raadplegen. Elektromagnetische velden in de directe nabijheid van een pacemaker kunnen pacemakerinterferentie of -falen veroorzaken.

O) De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunner worden ingebouwd, maar die door de gebruiker moeten worden geleverd.

Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het w beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.

b) Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan- er uitzet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bed is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien verwijderbaar, uit het elektrisch gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap pe ongeluk wordt gestart.

d) Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik va kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap

deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.

e) Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van de aandrijfmotor kunnen beïnvloed. Indien beschadigd, laat het elektrische gereedschap dan repareren voordat u h gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te controleren.

g) Gebruik het elektrische gereedschap, accessoires en gereedschapsbits etc. i overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere werkzaamheden dan waarvoor het bedoek is, kan tot een gevaarlijke situatie leiden.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. (handgrepen en grijpoppervlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties niet mogelijk.

i) Controleer vóór gebruik het aantal volt. De werkspanning bedraagt niet mee dan ±5%. Als dit meer is, zal dit leiden tot motorbrandwonden en lekkage-ongelukken.

j) Let er tijdens de bouw op dat er geen water in de motor binnendringt of ventilatiegat blokkeert, om de warmteafvoerprestaties van de motor niet te verminderen en ervoor te zorgen dat de motor doorbrandt.

k) Let bij de staalplaatconstructie op de veiligheid van de onderste laag van personeel en goederen, het boren van ijzeren balken en kolommen, let op de veiligheid van de structuur van het gebouw.

L) Bij hangende werking moet de veiligheidsgordel strak worden vastgebonden en moet de magneetboor worden vastgezet om plotselinge stroomuitval of stroomuitval veroorzaakt door ongelukken te voorkomen.

M) Knip het netsnoer niet door en vervang de stekker niet zelf. Hierdoor zal machine doorbranden.

Dienst

s) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur en gebruik alleen identieke vervangingsonderdelen. Hierdoor wordt gegarandeerd dat de veiligheid van het elektrische gereedschap behouden blijft t) In ieder geval moet het in onbelaste toestand worden gestart. Het is verbo om met last te starten, om schade aan de machine te voorkomen. Let bij h werken op grote hoogte op de stabiliteit van de magneetboormachine, om te voorkomen dat de machine valt.

u) Zorg ervoor dat de aardkabel betrouwbaar geaard is.

v) Bij verplaatsing dient de magneetboormachine opgetild te worden om beschadiging van de magneetvoet te voorkomen.

w) Bij het onderhoud moeten de originele onderdelen worden gebruikt, zodat machine de beste gebruiksstatus bereikt.

x) Onderhoud labels en naamplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Als het onleesbaar is of ontbreekt, neem dan contact op met VEVOR voor vervanging.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, vooral aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

A. Iedereen die regelmatig of gedurende langere tijd trilgereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om er zeker van te zijn dat er geen medische problem worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mens met een verminderde bloedcirculatie naar de hand, handblessures,

aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogel dit hulpmiddel niet gebruiken. Als u symptomen ervaart die verband houden n trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek da zo snel mogelijk medisch advies.

B. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de har en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.

C. Draag geschikte handschoenen om de trillingseffecten tijdens het gebruik te verminderen
D. Gebruik gereedschap met de laagste trillingen als er keuze is.
e. Zorg voor trillingsvrije perioden op elke werkdag.
F. Houd het gereedschap zo licht mogelijk vast (terwijl u er nog steeds veilig controle over houdt). Laat het gereedschap het werk doen.
G. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegde deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Aardingsveiligheid

OM ELEKTRISCHE SCHOKKEN EN DOOD DOOR ONJUISTE AARDING TE VOORKOMEN: neem contact op met een gekwalificeerde elektricien als u twijf of het stopcontact goed geaard is. Wijzig niets aan de stekker van het netsr die bij de oplader is geleverd. Gebruik de oplader niet als het netsnoer of c stekker beschadigd is. Als het beschadigd is, laat het dan vóór gebruik repar door een servicecentrum. Als de stekker niet in het stopcontact past, laat dan geschikt stopcontact installeren door een gekwalificeerde elektricien.

MODEL AND PARAMETERS

Model	8840E
Invoer	AC 220-240V~ 50/60Hz(EUR/AUS)Wisselstroom 120V~ 60 Hz (VS)
Max. Stroom	1300W
Snelheid	650 tpm
Magnetische aantrekkingskracht	10000N
Max. Hol boren	Φ 35 mm (diepte: 45 mm)
Samensmelten	15A
Draairichting	Vooruit

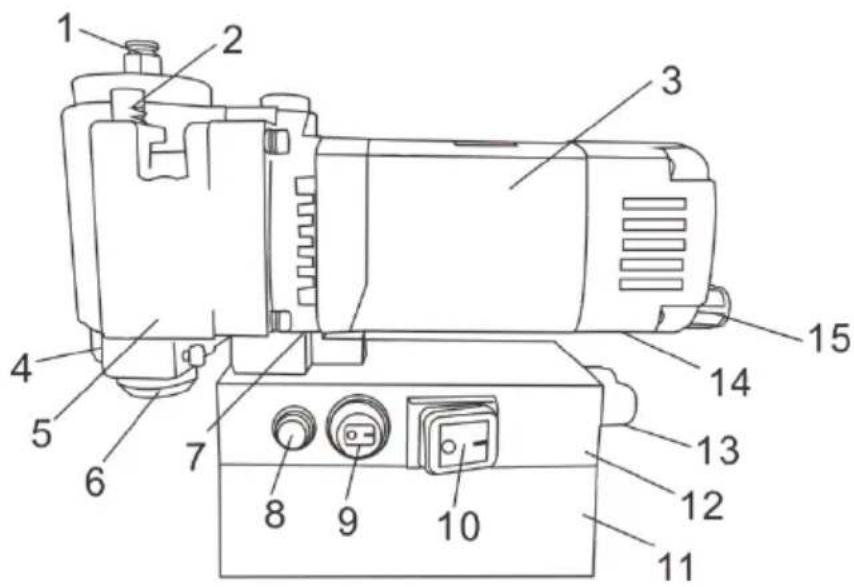

STRUCTURE DIAGRAM

1. Wateruitloop 2. As van het hefmechanisme 3. Statorhuis
2. Aluminium schuif 5. Versnellingsbak 6. Uitgaande as
3. Middenafdekking 8. Zekering 9. Ronde knopschakelaar
4. Tuimelschakelaar 11. Magneet 12. Basis
   13.Kabelmantel 14.Achterdeksel 15.Slangaansluiting

SOPERATION AND USE

1. De boor moet scherp zijn. Wanneer u de holle boor installeert, steekt u centrale naald in de holle boor, installeert u de holle boor op de uitgaande draait u ten slotte de bevestigingsschroef vast om de holle boor vast te zettu

2. Plaats de magneetboor in de buurt van de gewenste boorpositie, steek d stekker in het stopcontact, lijn de boor uit met de bewerkingspositie en schak vervolgens de schakelaar van de elektromagneet in, zodat de elektromagneet kan worden geabsorbeerd op het oppervlak van de magnetische materialen zo zoals staal . (plaatdikte meer dan 15 mm)

(Let op het selecteren van geschikte adsorptiematerialen en zorg ervoor dat een vuil op het adsorptieoppervlak zit, controleer of de magnetische kracht normaal is).

1. Bij werkzaamheden aan de zijkant of bovenkant moet de machine worder vastgemaakt met een veiligheidsgordel.
2. Steek het ene uiteinde van de veiligheidsgordel in het handvatgat van het frame, maak het andere uiteinde vast aan het sterke frame en klik vervolgen in de sluitingen.

(Probeer met je hand te trekken, deze mag niet los zitten en verschuiven .

1. Zet de aan/uit-schakelaar aan om te controleren of de boor klopt en het stabiel is. Als alles normaal is, open dan eerst de waterklep zodat de snijvlo in de olie eruit kan stromen, en draai dan aan de hendel om te voeden.
   ( Opmerking: Open de waterklep niet wanneer u aan de zij- en bovenpositie werkt . )
2. Het voer moet in het begin langzaam zijn. Bij overbelasting niet te veel inspannen.
3. Als de motor plotseling stopt of vastloopt als gevolg van een storing, moe boorbedieningsschakelaar onmiddellijk worden uitgeschakeld ( Opmerking:

schakel de elektromagneetschakelaar niet uit). Na 2-3 uur continu gebruik moet rusten om te voorkomen dat de elektromagnetische stoel door oververhitting doorbrandt.

1. Als de koolborstel versleten is, vervang deze dan op tijd ( beide moeter tegelijkertijd worden vervangen).

TROUBLE SHOOTING INSTRUCTION

Probleem	Reden	Oplossing
Magnetische houder	Slecht schakelcontact .De stroom is	Reparatie schakelaar .De voeding repareren .
	De zekering is	Vervang de zekering
	Elektromagneet kortsluiting of	Repareer of vervang de magnetische basis .
	Het wordt niet geadsorbeerd op stalen onderdelen .	Verander of verdik het adsorptieoppervlak (dikte > 15 mm) .
De machine werkt niet nadat de stroom is ingeschakeld .	Slecht schakelcontact .	Reparatie schakelaar .
	Losse stekker .	De voeding aansluiten .
	De borstel maakt geen contact met de	Vervang de borstel .
De magnetische stoelzuiging is zwak .	Het geadsorbeerde werkstuk is te dun .	Verander of verdik het adsorptieoppervlak (dikte > 15 mm) .
	Klein adsorbeerbaar oppervlak .	Verander het adsorptieoppervlak of las tijdelijk het dikke
In de boorgaten verschijnen elliptische gaten .	Door de trillingen ging sluiting los .	Draai de sluiting vast nadat u de verticaliteit
	De boor snijdt slechts	Herslijpstukje .
	Er bevindt zich vuil op adsorptieoppervlak .	Verwijder rommel .

MAINTENANCE AND STORAGE

OPMERKING: Verwijder vóór het onderhoud de stekker.

1. Na elk gebruik maak je de onderkant van de magnetische zitboormachine schoon en bewaar je deze goed.
2. Smeer de baan op tijd in als de glijbaan niet soepel is .
3. Controleer regelmatig de elektrische beveiligingsinrichting .
4. Of aarding betrouwbaar is .
5. Tijdens het regenseizoen dient u op tijd in te checken .
