BEDIENUNGSANLEITUNG 8840E Vevor

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

MAGNETISCH BOHREN

MODELL:8840E

Die in dieser Anleitung verwendeten Symbole sollen Sie auf mögliche Gefahren aufmerksam machen. Bitte lesen Sie die nachstehenden Sicherheitshinweise und Anweisungen vollständig durch. Die Warnungen selbst verhindern die Gefahren nicht ur sind kein Ersatz für geeignete Maßnahmen zur Unfallvermeidung.

Dieses Symbol vor einem Sicherheitshinweis weist auf eine Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser Warnung kann zu einem Unfall führe Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen bitte immer die unten aufgeführten Empfehlungen.

WARNUNG – Um das Verletzungsrisiko zu verringern, müssen Benutzer der Bedienungsanleitung sorgfältig lesen.

Bitte lesen Sie vor jeder Bedienung den entsprechenden Abschnitt in dieser Bedienungsanleitung.

WARNUNG : Tragen Sie bei der Verwendung dieses Produkts unbedingt Augenschutz, Staubmaske und Handschuhe.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin,

dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dieses Symbol gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. sondern muss zu einem Sammelstell für das Recycling von elektrischen und elektronischen Geräten.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

SAFETY WARNINGS

WARNUNG : Lesen Sie alle Sicherheitswarnungen, Anweisungen,

Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Sicherheit

am Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, in denen sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünder können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle verlieren.

d) Vor der Arbeit müssen die Manschetten gebunden werden. Frauen müssen einen guten Damenhut tragen und lange Haare im Hut verstecken. Das Trages von Handschuhen ist strengstens verboten. Wenn die Bauarbeiten abgeschlossen sind, muss der Schalter vor dem Verlassen ausgeschaltet werde

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Elektrische

Sicherheit

a) Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verände Sie den Stecker in keiner Weise. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags.

d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte ode verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie n Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Kabels verringert das Risik eines elektrischen Schlages.

f) Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidb ist, verwenden Sie eine Stromversorgung mit Fehlerstrom-Schutzschalter. Die Verwendung eines Fehlerstrom-Schutzschalters verringert das Risiko eines Stromschlags.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Persönliche

Sicherheit

a) Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu schweren Verletzungen führen.
b) Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz bei entsprechenden Bedingungen verringern das Verletzungsrisiko.
c) Vermeiden Sie unbeabsichtigte Starts. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie das Werkzeug an die Stromq und/oder den Akku anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen bei eingeschaltetem Schalter kann zu Unfällen führen.
d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Schraubenschlüssel oder Schlüssel, der in einem rotierenden Teil des Elektrowerkzeugs steckt, kann zu Verletzungen führen.
e) Vermeiden Sie eine zu große Körperhaltung. Sorgen Sie stets für einen sicheren Stand und halten Sie das Gleichgewicht. So können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
g) Wenn Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann die Gefährdung durch Staub verringern.
h) Lassen Sie sich nicht durch die Vertrautheit mit Werkzeugen, die Sie durch häufigen Gebrauch erworben haben, dazu verleiten, nachlässig zu werden und die Sicherheitsgrundsätze für Werkzeuge zu ignorieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen zu schweren Verletzungen führen.

I) Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichwe von Kindern auf.
J) Verwenden Sie nur Sicherheitsausrüstung, die von einer entsprechenden Normungsbehörde zugelassen wurde. Nicht zugelassene Sicherheitsausrüstung bietet möglicherweise keinen ausreichenden Schutz. Augenschutz muss ANSI-zugelassen sein und Atemschutz muss NIOSH-zugelassen sein, um den spezifischen Gefahren im Arbeitsbereich gerecht zu werden.
K) Legen Sie das Werkzeug erst ab, wenn es vollständig zum Stillstand gekommen ist. Bewegliche Teile können die Oberfläche berühren und das Werkzeug außer Kontrolle geraten lassen.
L) Halten Sie bei der Verwendung eines handgeführten Elektrowerkzeugs das Werkzeug mit beiden Händen fest, um dem Anlaufdrehmoment entgegenzuwirken.
M) Lassen Sie das Werkzeug nicht unbeaufsichtigt, wenn der Akku angeschlossen ist. Schalten Sie das Werkzeug aus und entfernen Sie den Ak bevor Sie das Haus verlassen.
N) Personen mit Herzschrittmachern sollten vor der Verwendung ihren Arzt konsultieren. Elektromagnetische Felder in der Nähe eines Herzschrittmachers können zu Störungen oder zum Ausfall des Schrittmachers führen.
O) Die in dieser Bedienungsanleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener bereitgestellt werden müssen.

Verwendung und Pflege von Elektrowerkzeugen

a) Überanstrengen Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer im Rahmen der Leistung, für die es ausgelegt b) Benutzen Sie das Elektrowerkzeug nicht, wenn sich der Schalter nicht mehr ein- oder ausschalten lässt. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Stromquelle und/oder entfernen Sie den A (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die m diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Warten Sie Elektrowerkzeuge und Zubehör. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind oder ob andere Zustände vorliegen, die die Funktion des Elektrowerkzeugs beeinträchtigen könnten. Lassen Sie das Elektrowerkzeug bei Beschädigung vor der Verwendung reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fe: Rutschige Griffe und Griffflächen ermöglichen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

i) Bitte bestätigen Sie vor der Verwendung die Anzahl der Volt. Die Betriebsspannung beträgt nicht mehr als ±5 %. Wenn sie darüber liegt, kann zu Motorbrand und Leckageunfällen kommen.

j) Achten Sie während der Montage darauf, dass kein Wasser in den Motor eindringt oder die Belüftungsöffnungen blockiert, damit die Wärmeableitungsleistung des Motors nicht beeinträchtigt wird und es nicht zum Durchbrennen des Motors kommt.

k) Achten Sie bei Stahlplattenkonstruktionen auf die Sicherheit von Personen u Gütern in der unteren Schicht sowie auf die Bohrung von Eisenträgern und -stützen und auf die Sicherheit der Gebäudestruktur.

L) Im Hängebetrieb muss der Sicherheitsgurt festgebunden und die Magnetbohrmaschine fixiert sein, um plötzliche Stromausfälle oder unfallbedingte Stromausfälle zu vermeiden.

M) Schneiden Sie das Netzkabel nicht durch und wechseln Sie den Stecker selbst. Dadurch brennt die Maschine durch.

Service

g) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nu mit Original-Ersatzteilen reparieren. Damit bleibt die Sicherheit des Elektrowerkzeugs erhalten.

h) In jedem Fall sollte der Start im Leerlauf erfolgen. Ein Start unter Last is verboten, um Schäden an der Maschine zu vermeiden. Achten Sie bei Arbeitte großer Höhe auf die Stabilität der Magnetbohrmaschine, damit die Maschine n herunterfällt.

i) Stellen Sie sicher, dass das Erdungskabel zuverlässig geerdet ist.

j) Beim Transport sollte die Magnetbohrmaschine angehoben werden, um eine Beschädigung des Magnetfußes zu vermeiden.

k) Bei der Wartung müssen Originalteile verwendet werden, um die Maschine den bestmöglichen Nutzungszustand zu versetzen.

I) Bewahren Sie Etiketten und Typenschilder am Werkzeug auf. Diese enthalte wichtige Sicherheitsinformationen. Wenn sie unleserlich sind oder fehlen, wende Sie sich für Ersatz an VEVOR.

Vibrationssicherheit

Dieses Werkzeug vibriert während des Gebrauchs. Wiederholte oder langfristige Vibrationsbelastung kann zu vorübergehenden oder dauerhaften Verletzungen führen, insbesondere an Händen, Armen und Schultern. So verringern Sie das Risiko vibrationsbedingter Verletzungen:

a. Jeder, der regelmäßig oder über einen längeren Zeitraum vibrierende Werkzeuge verwendet, sollte zunächst von einem Arzt untersucht werden und

sich dann regelmäßigen medizinischen Kontrolluntersuchungen unterziehen, um sicherzustellen, dass durch die Verwendung keine medizinischen Probleme verursacht oder verschlimmert werden. Schwangere oder Personen mit Durchblutungsstörungen in der Hand, früheren Handverletzungen, Erkrankungen des Nervensystems, Diabetes oder Raynaud-Krankheit sollten dieses Werkzeug nicht verwenden. Wenn Sie Symptome im Zusammenhang mit Vibrationen verspüren (wie Kribbeln, Taubheitsgefühl und weiße oder blaue Finger), sucher Sie so schnell wie möglich einen Arzt auf.

b. Rauchen Sie während der Benutzung nicht. Nikotin verringert die Blutzufuhr Händen und Fingern und erhöht so das Risiko vibrationsbedingter Verletzunger c. Tragen Sie geeignete Handschuhe, um die Vibrationseffekte auf das Gerät reduzieren.

d. Verwenden Sie nach Möglichkeit Werkzeuge mit der geringsten Vibration.

e. Planen Sie an jedem Arbeitstag vibrationsfreie Zeiträume ein.

f. Halten Sie das Werkzeug so locker wie möglich (behalten Sie dabei aber sichere Kontrolle darüber). Lassen Sie das Werkzeug die Arbeit machen.

g. Um Vibrationen zu reduzieren, warten Sie das Werkzeug wie in diesem Handbuch beschrieben. Wenn ungewöhnliche Vibrationen auftreten, stellen Sie die Verwendung sofort ein.

Erdungssicherheit

SO VERMEIDEN SIE STROMSCHLÄGE UND TOD DURCH FALSCHE

ERDUNG: Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie Zweife haben, ob die Steckdose richtig geerdet ist. Verändern Sie den mit dem Ladegerät gelieferten Netzstecker nicht. Verwenden Sie das Ladegerät nicht, wenn das Netzkabel oder der Stecker beschädigt ist. Lassen Sie es bei Beschädigung vor der Verwendung von einer Serviceeinrichtung reparieren.

Wenn der Stecker nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren.

MODEL AND PARAMETERS

Modell	8840E
Eingang	Wechselstrom 220-240 V~ 50/60 Hz (EUR/AUS)Wechselstrom 120 V~ 60 Hz (USA)
Maximale Kraft	1300 W
Geschwindigkeit	650 U/min
Magnetische Anziehung	10000N
Max. Hohlbohrung	Φ 35 mm (Tiefe: 45 mm)
Sicherung	15A
Drehrichtung	Nach vorne

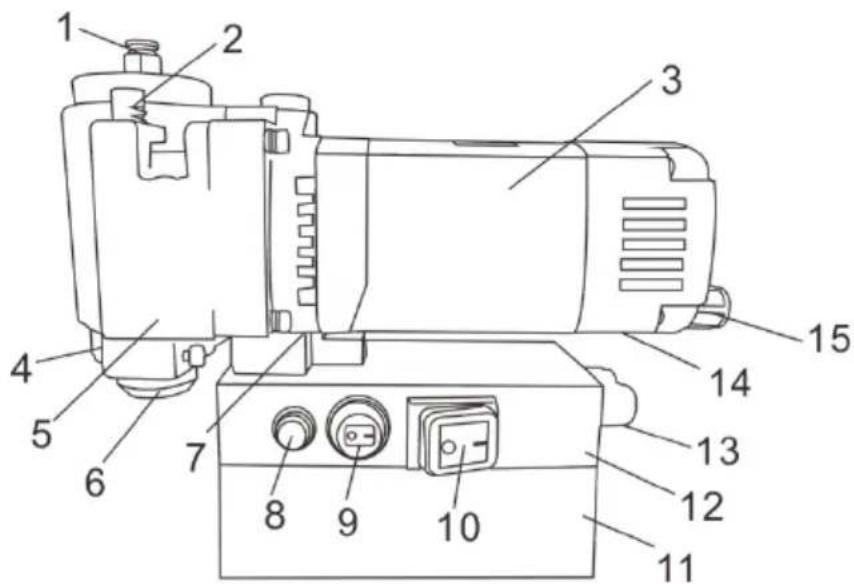

STRUCTURE DIAGRAM

1.Wasserauslauf 2.Hebewerkwelle 3.Statorgehäuse
4. Aluminiumschlitten 5. Getriebe 6. Abtriebswelle
7. Mittelabdeckung 8. Sicherung 9. Runder Druckschalter
10.Wippschalter 11.Magnet 12.Basis
13.Kabelmantel 14.Hintere Abdeckung 15.Schlauchanschluss

SOPERATION AND USE

1. Der Bohrer muss scharf sein. Beim Einbau des Hohlbohrers setzen Sie die Mittelnadel in den Hohlbohrer ein, montieren Sie den Hohlbohrer auf der Ausgangswelle und ziehen Sie abschließend die Befestigungsschraube fest, um den Hohlbohrer zu sichern.
2. Platzieren Sie die Magnetbohrmaschine in der Nähe der gewünschten Bohrposition, stecken Sie den Netzstecker ein, richten Sie den Bohrer auf die Bearbeitungsposition aus und schalten Sie dann den Schalter des Elektromagneten ein, sodass der Elektromagnet von der Oberfläche des magnetischen Materials wie Stahl aufgenommen werden kann. (Plattendicke mehr als 15 mm)

(Achten Sie auf die Auswahl geeigneter Adsorptionsmaterialien und stellen Sie sicher, dass sich keine Ablagerungen auf der Adsorptionsoberfläche befinden. Prüfen Sie, ob die Magnetkraft normal ist.)

1. Bei Arbeiten seitlich oder von oben sollte die Maschine mit einem Sicherungsgurt gesichert werden.
2. Fädeln Sie ein Ende des Sicherheitsgurtes in die Grifföffnung des Rahmen ein, binden Sie das andere Ende am stabilen Rahmen fest und schnallen Sie dann in die Verschlüsse ein.

(Versuchen Sie, mit der Hand zu ziehen. Es darf sich nicht lösen oder verschieben . )

1. Schalten Sie den Netzschalter ein, um zu prüfen, ob der Bohrer schlägt u Ton stabil ist. Wenn alles normal ist, öffnen Sie zuerst das Wasserventil, dar Schneidflüssigkeit im Öl abfließen kann, und drehen Sie dann den Griff zum Vorschieben.

( Hinweis: Bei Arbeiten an der Seite oder an der Oberseite das Wasserventi öffnen . )

1. Der Vorschub sollte zunächst langsam erfolgen. Übertreiben Sie es nicht, c sonst zu einer Überlastung kommen kann.
2. Wenn der Motor aufgrund eines Fehlers plötzlich stoppt oder stecken bleibt muss der Bohrersteuerschalter sofort ausgeschaltet werden ( Hinweis: Schalter Sie den Elektromagnetschalter nicht aus). Nach 2-3 Stunden Dauerbetrieb müssen Sie sich ausruhen, um zu verhindern, dass der elektromagnetische Sit aufgrund von Überhitzung durchbrennt.
3. Wenn die Kohlebürste abgenutzt ist, ersetzen Sie sie bitte rechtzeitig (bei sollten gleichzeitig ersetzt werden).

TROUBLE SHOOTING INSTRUCTION

Problem	Grund	Lösung
Der Magnethalter hat keinen Saugnapf .	Schlechter	Schalter reparieren .
	Der Strom ist aus.	Reparieren des
	Die Sicherung ist	Ersetzen Sie die
	Kurzschluss oder Durchbrennen des	Reparieren oder ersetzen Sie den
	Es wird nicht an Stahlteilen adsorbiert .	Veränderung bzw. Verdickung der Adsorptionsfläche (Dicke > 15mm) .
Nach dem Einschalten funktioniert die Maschine nicht .	Schlechter	Schalter reparieren .
	Stecker locker .	Anschließen der
	Die Bürste berührt den Kommutator nicht .	Ersetzen Sie die Bürste
Die magnetische Saugkraft des Sitzes ist	Das aufgenommene Werkstück ist zu dünnKleine adsorbierbare Oberfläche .	Veränderung bzw. Verdickung der AdsorptionsflächeWechseln Sie die Adsorptionsfläche oder verschweißen Sie die
In den Bohrlöchern entstehen elliptische Löcher .	Durch die Vibration löst sich der Verschluss .	Nach Korrektur der Vertikalität den
	Der Bohrer schneidet nu	Nachschleifbohrer .
	Auf der Adsorptionsfläche	Beseitigen Sie Unordnung .

MAINTENANCE AND STORAGE

HINWEIS: Bitte entfernen Sie vor der Wartung den Stecker.

1. Reinigen Sie nach jedem Gebrauch die Unterseite der
   Magnetsitzbohrmaschine und bewahren Sie diese ordnungsgemäß auf.
2. Bitte buttern Sie die Bahn rechtzeitig, wenn die Rutschbahn nicht rund läu
3. Bitte überprüfen Sie regelmäßig die elektrische Schutzeinrichtung.
4. Ob die Erdung zuverlässig ist.
5. Bitte checken Sie während der Regenzeit rechtzeitig ein .
