BRUKSANVISNING 8840E Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

MAGNETISK BORRA

MODELL: 8840E

Symbolerna som används i denna handbok är avsedda att uppmärksamma dig på mö risker. Läs igenom säkerhetsskyltarna och instruktionerna nedan. Varningen i sig förhind inte riskerna och kan inte ersätta korrekta metoder för att undvika olyckor.

Denna symbol, placerad före en säkerhetskommentar, indikerar en slags

försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka att minska risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.

att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

Se tillämpligt avsnitt i denna bruksanvisning innan du gör något.

WARNING : Var noga med att bära ögonskydd, dammasker och handskar nu du använder denna produkt.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en överkorsad soptunna anger att produkten kräver separat sophämtning i EU. Denna symbol gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall men måste tas till en

insamlingsställe för återvinning av elektriska och elektroniska apparater.

Denna enhet uppfyller del 15 av FCC-reglerna. Användningen är föremål för följande två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (denna enhet måste acceptera alla mottagna störningar, inklusive störningar son kan orsaka oönskad funktion.

SAFETY WARNINGS

WARNING : Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Allmänna säkerhetsvarningar för elverktyg - Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder olyckor.
b) Använd inte elverktyg i explosionsfarlig atmosfär, såsom i närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antärdamm eller ångor.
c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner dig att tappa kontrollen.
d) Innan arbetet för att knyta ärmslut, kvinnor måste bära en bra kvinna hatl hår gömt i hatten, är strängt förbjudet att bära handskar. När konstruktionen klar måste strömbrytaren stängas av innan de lämnar.

Allmänna säkerhetsvarningar för elverktyg - Elektrisk säkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på någ sätt. Använd inte några adapterkontakter med jordade (jordade) elverktyg.

Omodifierade kontakter och matchande uttag minskar risken för elektriska stöta

b) Undvik kroppskontakt med jordade eller jordade ytor, såsom rör, radiatorer,

spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp

c) Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer i

elverktyg ökar risken för elektriska stötar.

d) Missbruk inte sladden. Använd aldrig sladden för att bära, dra eller koppla

elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga dela

Skadade eller trasslade sladdar ökar risken för elektriska stötar.

e) När du använder ett elverktyg utomhus, använd en förlängningssladd som

lämplig för utomhusbruk. Användning av en sladd som är lämplig för utomhus

minskar risken för elektriska stötar.

f) Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd

jordfelsbrytare (GFCI) skyddad källa. Användning av en GFCI minskar risken för

elektriska stötar.

Allmänna säkerhetsvarningar för elverktyg - Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du anv

ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av drog

alkohol eller medicin. Ett ögonblick av ouppmärksamhet när du använder

elverktyg kan leda till allvarliga personskador.

b) Använd personlig skyddsutrustning. Använd alltid ögonskydd. Skyddsutrustning

som en dammask, halkfria skyddsskor, hjälm eller hörselskydd som används

lämpliga förhållanden kommer att minska personskador.

c) Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan

ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget.

bära elverktyg med fingret på strömbrytaren eller att strömsätta elverktyg som

strömbrytaren på leder till olyckor.

d) Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter på

elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande de

elverktyget kan leda till personskada.

e) Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör b kontroll över elverktyget i oväntade situationer.

f) Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Håll ditt här kläder borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastn rörliga delar.

g) Om enheter tillhandahålls för anslutning av dammavsugnings- och uppsamlingsanläggningar, se till att dessa är anslutna och används på rätt sä Användning av dammuppsamling kan minska dammrelaterade faror.

h) Låt inte förtrogenhet från frekvent användning av verktyg göra att du blir självbelåten och ignorerar verktygets säkerhetsprinciper. En vårdslös handling kan orsaka allvarlig skada inom en bråkdel av en sekund.

I) Denna produkt är inte en leksak. Förvara den utom räckhåll för barn.

J) Använd endast säkerhetsutrustning som har godkänts av en lämplig standardiseringsmyndighet. Ej godkänd säkerhetsutrustning ger kanske inte tillräckligt skydd. Ögonskydd måste vara ANSI-godkänt och andningsskydd måst vara NIOSH-godkänt för de specifika farorna i arbetsområdet.

K) Lägg inte ner verktyget förrän det har stannat helt. Rörliga delar kan ta tytan och dra verktyget ur din kontroll.

L) När du använder ett handhållet elverktyg, håll ett stadigt grepp om verktyg med båda händerna för att motstå startmoment.

M) Lämna inte verktyget utan uppsikt när batteripaketet är anslutet. Stäng av verktyget och ta bort batteripaketet innan du lämnar det.

N) Personer med pacemaker bör rådfråga sin(a) läkare före användning.

Elektromagnetiska fält i närheten av pacemakern kan orsaka pacemakerinterferens eller pacemakerfel.

O) Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga tillstånd och situationer som uppstå. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas a operatören

Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. Rätt elverl kommer att göra jobbet bättre och säkrare med den hastighet som det är de för.
b) Använd inte elverktyget om strömbrytaren inte slår på och av det. Alla elv som inte kan styras med strömbrytaren är farliga och måste repareras.
c) Koppla ur kontakten från strömkällan och/eller ta bort batteripaketet, om de löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller förvarar elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risken för at elverktyget startas av misstag.
d) Förvara inaktiva elverktyg utom räckhåll för barn och låt inte personer som är bekanta med elverktyget eller dessa instruktioner använda elverktyget.

Elverktyg är farliga i händerna på outbildade användare.

e) Underhåll elverktyg och tillbehör. Kontrollera om rörliga delar är felinriktade eller fastnar, delar som går sönder och andra tillstånd som kan påverka maskinens funktion. Om det är skadat, låt det elverktyg repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utför Användning av elverktyget för andra operationer än de avsedda kan resultera farlig situation.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Halta h och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
i) Kontrollera antalet spänningsvolt före användning. Arbetsspänningen är inte mer än ±5%. Om det är mer än så kommer det att orsaka motorbränning o läckageolyckor.
j) Var uppmärksam under konstruktionen för att undvika att vatten kommer in motorn eller blockerar ventilationshålet, för att inte minska motorns värmeavledningsprestanda och orsaka att motorn brinner ner.
k) I stålplåtskonstruktionen, var uppmärksam på säkerheten för det nedre lagre av personal och varor, järnbalk och pelarborrning, var uppmärksam på säkerheten för byggnadens struktur.

L) Vid fjädringsdrift måste säkerhetsbältet vara hårt knutet och magnetborren fixerad för att förhindra plötsligt strömavbrott eller strömavbrott orsakat av olycl M) Klipp inte av nätsladden eller byt kontakten själv. Detta gör att maskinen brinner ut.

Service

y) Låt en kvalificerad reparatör serva ditt elverktyg med endast identiska reservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

z) I vilket fall som helst bör den startas utan belastning. Det är förbjudet att med last för att undvika skador på maskinen. Var uppmärksam på den magnetiska borrmaskinens stabilitet när du arbetar på hög höjd för att förhind att maskinen faller ner.

aa) Se till att jordkabeln är tillförlitligt jordad.

ab) Vid förflyttning ska den magnetiska borren lyftas för att förhindra skador | den magnetiska basen.

ac) I underhållet måste använda originaldelarna, för att göra maskinen för att uppnå bästa användningstillständ.

ad) Behåll etiketter och namnskyltar på verktyget. Dessa innehåller viktig säkerhetsinformation. Om den är oläslig eller saknas, kontakta VEVOR för en ersättning.

Vibrationssäkerhet

Detta verktyg vibrerar under användning. Upprepad eller långvarig exponering för vibrationer kan orsaka tillfällig eller permanent fysisk skada, särskilt på händer, armar och axlar. För att minska risken för vibrationsrelaterade skador:

a. Alla som använder vibrerande verktyg regelbundet eller under en längre pe bör först undersökas av en läkare och sedan genomgå regelbundna medicinsk kontroller för att säkerställa att medicinska problem inte orsakas eller förvärras användning. Gravida kvinnor eller personer som har nedsatt blodcirkulation i handen, tidigare handskador, störningar i nervsystemet, diabetes eller Raynauds sjukdom bör inte använda detta verktyg. Om du känner några symtom relater till vibrationer (som stickningar, domningar och vita eller blåa fingrar), kontakta läkare så snart som möjligt.

b. Rök inte under användning. Nikotin minskar blodtillförseln till händer och fir vilket ökar risken för vibrationsrelaterade skador.
c. Använd lämpliga handskar för att minska vibrationseffekterna på användning
d. Använd verktyg med lägst vibration när det finns ett val.
e. Inkludera vibrationsfria perioder varje arbetsdag.
f. Ta tag i verktyget så lätt som möjligt (medan du fortfarande har säker ko över det). Låt verktyget göra jobbet.
g. För att minska vibrationer, underhåll verktyget enligt beskrivningen i denna handbok. Om någon onormal vibration uppstår, sluta omedelbart att använda den.

Säkerhet vid jordning

FÖR ATT FÖRHINDRA ELEKTRISK STÖT OCH DÖDSFALL FRÅN FEL

JORDNING: kontrollera med en behörig elektriker om du är osäker på om ut är ordentligt jordat. Modifiera inte nätsladdens kontakt som medföljer laddaren.

Använd inte laddaren om nätsladden eller kontakten är skadad. om den är slåt en serviceverkstad reparera den före användning. Om kontakten inte passa uttaget, låt en behörig elektriker installera ett lämpligt uttag.

MODEL AND PARAMETERS

Modell	8840E
Inmatning	AC 220-240V~ 50/60Hz (EUR/AUS)AC 120V~ 60Hz (USA)
Max. Kraft	1300W
Fart	650r/min
Magnetisk attraktion	10000N
Max. Ihålig borrning	Φ 35 mm (djup: 45 mm)
Säkring	15A
Rotationsriktning	Fram

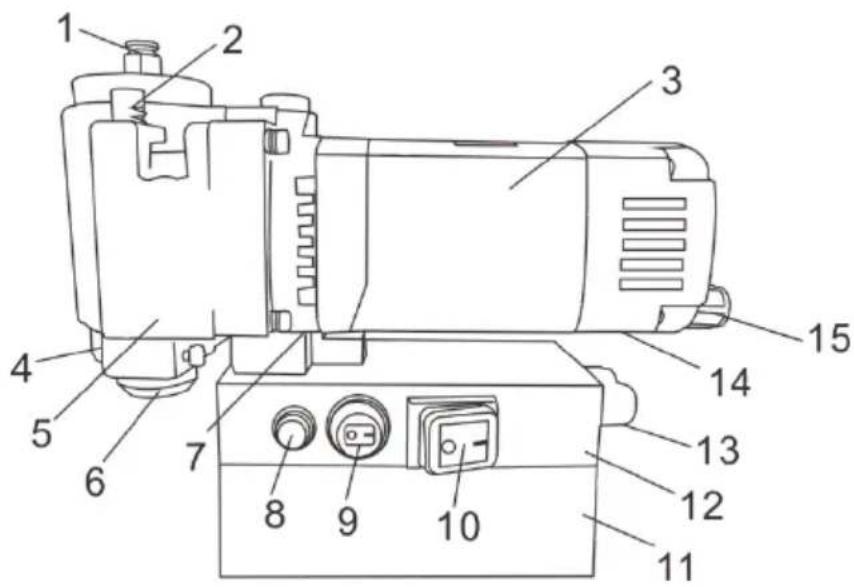

STRUCTURE DIAGRAM

1. Vattenpip 2. Lyftväxelaxel 3. Statorskal
2. Aluminiumslid 5. Växellåda 6. Utgående axel
3. Mellanlock 8. Säkring 9. Cirkulär knappbrytare
   10.Vippströmbrytare 11.Magnet 12.Bas
   13.Kabelmantel 14.Bakre lock 15.Slanganslutning

SOPERATION AND USE

1. Borren måste vara vass. När du installerar den ihåliga borren, sätt in de centrala nålen i den ihåliga borren, installera den ihåliga borren på den utgåe axeln, och slutligen, dra åt fästskruven för att säkra den ihåliga borren.

2. Placera magnetborren nära den önskade borrpositionen, anslut nätkontakten rikta in borrkronan mot bearbetningspositionen och slå sedan på elektromagnetens strömbrytare så att elektromagneten kan absorberas på ytan av de magnetiska materialen som t.ex. stål . (plåttjocklek mer än 15 mm) (Var uppmärksam på att välja lämpliga adsorptionsmaterial och se till att det finns något skräp på adsorptionsytan, kontrollera om den magnetiska kraften ä normal).

3. Maskinen ska spännas fast med säkerhetsbälte vid arbete på sidan eller ovansidan.
4. Trä in ena änden av säkerhetsbältet i ramens handtagshål, knyt den and änden till den starka ramen och spänn sedan fast i fästena.

(Försök att dra med handen, den ska inte vara lös och förskjutas . )

1. Slå på strömbrytaren för att kontrollera om borrkronan slår och ljudet är s Om allt är normalt, öppna först vattenventilen så att skärvätskan i oljan kan ut och vrid sedan på handtaget för att mata.
   ( Obs: Öppna inte vattenventilen när du arbetar på sido- och toppläget . )
2. Matningen bör vara långsam först. Ansträng dig inte för mycket vid överbelastning.
3. Om motorn plötsligt stannar eller fastnar på grund av ett fel, måste borrkontrollbrytaren stängas av omedelbart (Obs: Stäng inte av elektromagnetomkopplaren). Efter kontinuerlig användning i 2-3 timmar måste du vila för att förhindra att det elektromagnetiska sätet brinner ut på grund av överhettning.
4. När kolborsten är utsliten, vänligen byt ut den i tid (båda av dem ska samtidigt).

TROUBLE SHOOTING INSTRUCTION

Problem	Anledning	Lösning
Magnetisk hållare har inget sug .	Dålig brytarkontakt .	Reparationsbrytare .
	Strömmen är avstängd.	Reparera
	Säkringen har gått .	Byt ut säkringen
	Elektromagnet kortsluter eller bränner ut .	Reparera eller byt ut d magnetiska basen .
	Det är inte adsorberat ståldelar .	Ändra eller förtjocka adsorptionsytan (tjocklek > 15 mm) .
Maskinen fungerar inte efter att strömmen är p	Dålig brytarkontakt .	Reparationsbrytare .
	Lös plugg .	Anslutning av
	Borsten kommer inte i kontakt med	Byt ut borsten .
Det magnetiska sätessuget är svagt .	Det adsorberade arbetsstycket är för tunt	Ändra eller förtjocka adsorptionsytan (tjocklek > 15 mm) .
	Liten adsorberbar yta .	Byt adsorptionsyta eller svetsa tillfälligt den tjock adsorptionsytan .
Elliptiska hål uppstår i borrhålen .	Vibrationen gjorde att fästelementet lossnade .	Dra åt fästet efter att korrigerat vertikaliteten .
	Borren skär endast på	Omslipning lite .
	Det finns skräp på adsorptionsytan .	Ta bort röran .

MAINTENANCE AND STORAGE

OBS: Ta bort kontakten innan underhåll.

1. Efter varje användning, rengör botten av den magnetiska sätesborren och förvara den ordentligt.
2. Smör banan i tid när rutschkanan inte är jämn .
3. Kontrollera den elektriska skyddsanordningen regelbundet .
4. Huruvida jordning är tillförlitlig .
5. Vänligen checka in i tid under regnperioden.

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk Support och e-garanticertifikat
