INSTRUKCJA OBSŁUGI TW-1K Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW POMPY PRÓŻNIOWEJ I KOMORY

INSTRUKCJA OBSŁUGI

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami

VEVOR®

TOUGH TOOLS, HALF PRICE

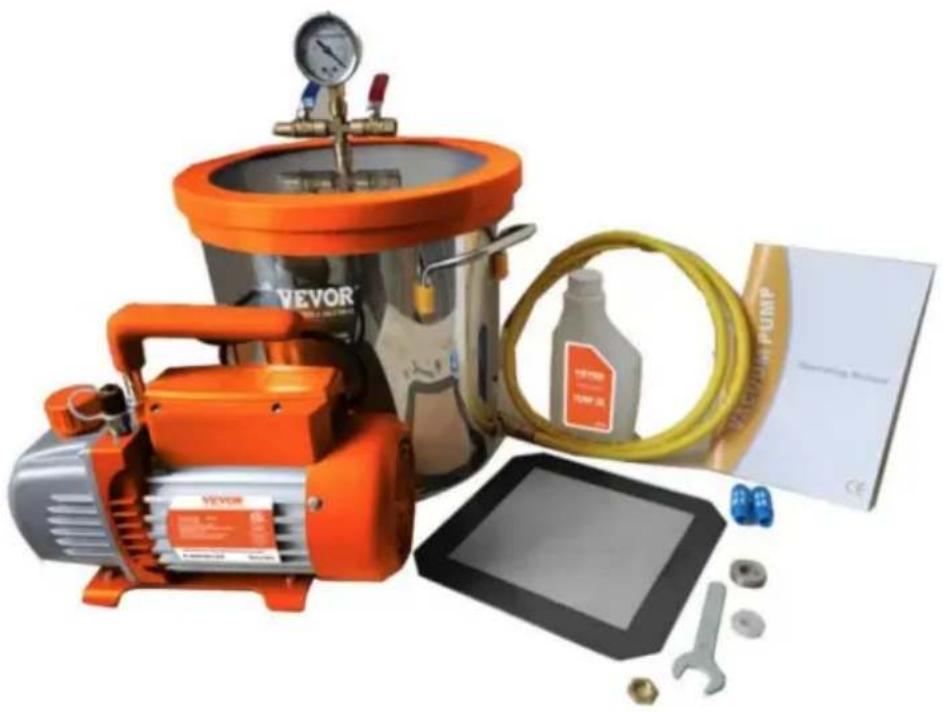

POMPA PRÓŻNIOWA I ZESTAW KOMORY

MODEL POMPY: KQ-1K

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie

można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

WSTEP

Dziękujemy za wybranie naszego zestawu pompy próżniowej i komory. Nasz zestaw pompy próżniowej i komory to niezbędny zestaw narzędzi używany w różnych zastosowaniach, w tym odgazowywanie materiałów odlewniczych, takich jak silikon, żywica, gips, oraz impregnacja drewna i innych porowatych materiałów. Ten produkt został zaprojektowany w celu stworzenia środowiska o niskim ciśnieniu poprzez zasysanie zawartych gazów przez pompę próżniową wewnątrz uszczelnionej komory próżniowej.

Komora próżniowa w tym zestawie to specjalnie zaprojektowany, uszczelniony zbiornik, który może stworzyć środowisko niskiego ciśnienia, aby ułatwić procesy odgazowywania i impregnacji. Dzięki temu zestawowi możesz uzyskać wysokiej jakości wyniki odlewania lub impregnacji, zapewniając, że Twoje materiały są wolne od pęcherzyków powietrza i innych zanieczyszczeń.

Ten zestaw pompy próżniowej i komory jest przeznaczony do pracy w określonych warunkach. Może być używany w temperaturach otoczenia od +5°C do +40°C i wilgotności powietrza do 80% przy 20°C. Te warunki pracy zapewniają optymalną pracę sprzętu i gwarantują pożądane rezultaty.

W kolejnych rozdziałach niniejszej instrukcji znajdziesz szczegółowe instrukcje dotyczące sposobu konfiguracji, obsługi i konserwacji pompy próżniowej oraz zestawu komory, dzięki którym uzyskasz najlepsze możliwe rezultaty w swoich zastosowaniach.

ŚRODKI OSTROŻNOŚCI

Ostrzeżenia, środki ostrożności i instrukcje zawarte w niniejszej instrukcji nie mogą być interpretowane jako nieważne. obejmuje wszystkie możliwe sytuacje, które mogą wystąpić. To jest operator odpowiedzialność za zachowanie zdrowego rozsądku i ostrożności podczas korzystania z

sprzęt.Wytyczne bezpieczeństwa dotyczące obchodzenia się z pompą próżniową

Zagrożenie porażeniem prądem elektrycznym: Nie dotykaj pompy próżniowej mokrymi przedmiotami.

ręce lub stojąc na mokrej powierzchni. Zawsze używaj odkurzacza

pompę w suchym środowisku i podłącz ją do prawidłowo uziemionego gniazdka. Zagrożenie pożarem: Nie używaj pompy próżniowej w pobliżu materiałów łatwopalnych lub

materialów palnych. Trzymaj pompę z dala od źródeł ciepła lub

iskier, takich jak płomienie, papierosy lub urządzenia elektryczne. Zagrożenie

wybuchem: Nie należy używać pompy próżniowej z gazami, które są

łatwopalne, wybuchowe lub trujące. Zawsze sprawdzaj dane dotyczące bezpieczeństwa

kartę charakterystyki (SDS) gazu przed użyciem go w pompie próżniowej.

Ponadto nie należy przekraczać określonego zakresu ciśnienia dla pompy. Zagrożenie korozją: Nie należy używać pompy próżniowej z gazami, które mogą

korodować metale lub powodować reakcje chemiczne. Sprawdź zgodność

gaz z materiałami pompy i jej akcesoriami. Zawsze używaj

Podczas pracy z materiałami żrącymi należy nosić rękawice ochronne i okulary ochronne.

Nigdy nie należy uruchamiać pompy bez oleju, ponieważ może to spowodować jej uszkodzenie i stwarzać potencjalne zagrożenia.

Temperatura pompowanego gazu nie powinna przekraczać 80°C, a temperatura otoczenia powinna mieścić się w przedziale od 5°C do 60°C.

aby zapobiec uszkodzeniu pompy i zapewnić bezpieczną pracę. Podczas odłączania pompy zawsze ciągnij za wtyczkę. Nie odłączaj pompy

jednostki poprzez pociągnięcie za przewód, ponieważ może to uszkodzić przewód i spowodować potencjalne zagrożenia.

Nie należy używać uszkodzonej wtyczki lub gniazdka, ponieważ może to spowodować porażenie prądem.

porażenie prądem lub pożar.

Wytyczne bezpieczeństwa dotyczące korzystania z zestawu pompy próżniowej i komory

Ryzyko ciśnienia i wybuchu:

1. Nie pompuj komory próżniowej ani nie zwiększaj ciśnienia wewnątrz zbiornika o ciśnieniu wyższym od atmosferycznego, ponieważ może to prowadzić do eksplozja.

Waga i umiejscowienie pokrywy:

1. Nie należy kłaść żadnego dodatkowego ciężaru na pokrywie komory.

2. Pokrywa musi być prawidłowo założona na zbiornik.

3. Uszczelka nie może wystawać poza obrys pokrywy, gdyż może to spowodować doprowadzić do nagłego rozszczelnienia komory.

Uszkodzenia i konserwacja:

1. Wycofaj z użytku pokrywę, uszczelkę lub zbiornik, jeśli wykazują pęknięcia, zarysowania, odkształcenia lub inne uszkodzenia mechaniczne.

2. Okresowo wykonuj serwisowanie i konserwację zestawu próżniowego.

3. Przed każdym użyciem należy sprawdzić stan techniczny zestawu próżniowego.

Bezpieczeństwo środowiskowe i chemiczne:

1. Trzymaj twarde i ciężkie przedmioty z dala od komory próżniowej.

2. Nie umieszczaj żywych organizmów w zbiornikach próżniowych.

3. Nie narażaj żadnej części ciała na działanie podciśnienia.

4. Unikaj nadmiernego zanieczyszczenia środowiska pracy pyłem, proszkami, drobnymi ciałami stałymi lub wodą, gdyż silne zanieczyszczenie może uszkodzić pompę.

5. Upewnij się, że stosowane środki chemiczne nie uszkodzą zestawu próżniowego.

Bezpieczeństwo eksploatacji:

1. Nie wyłączaj pompy bezpośrednio przed zamknięciem zaworu łączącego. do komory. Może to uszkodzić pompę lub spowodować cofanie się oleju rozpyłać.

2. Nie należy montować ani demontować poszczególnych części zestawu próżniowego. podczas pracy pompy próżniowej lub gdy ustawienie podciśnienia jest niższe pusty

3. Nigdy nie wkładaj palców ani innych przedmiotów do wnętrza pokrywy wirnika pompy. Trzymaj włosy, ubranie, rękawice i inne przedmioty, które mogą dostać się do środka wirnik z dala od ruchomych części.

4. Nie wystawiaj urządzenia na działanie deszczu i nadmiernej wilgoci.
5. Nie pozostawiaj zestawu odkurzacza bez nadzoru podczas pracy.
6. Trzymaj dzieci, osoby niepełnosprawne i zwierzęta z dala od obszar działania urządzenia.
7. Bądź przewidywalny, obserwuj, co robisz i bądź rozsądny, kiedy korzystając z urządzenia.

PIERWSZE KROKI

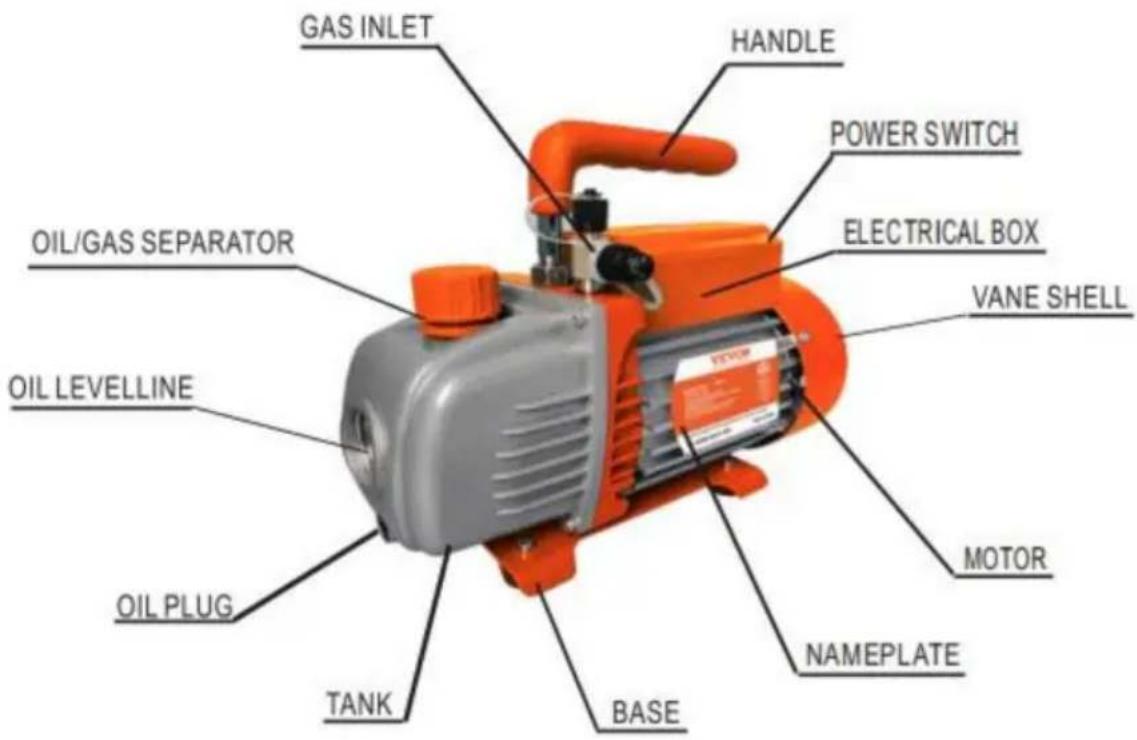

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Zawartość opakowania: pompa próżniowa i zestaw komory

Model		KQ-1K
Woltaż			220-240 V/50 Hz120 V/60
Wolne powietrzePrzemieszczenie	CFM	3.5	3.5
Najlepszy odkurzacz		8_dav	8
Silnik	HP	1/5	1/5
Przyłącze wlotowe		1/4"SAE męski;	1/4"SAE męski;
Pojemność oleju	ml	250	250
Wymiary	mm	290*120*220	290*120*220
Masa netto	kg	5.5	5.4

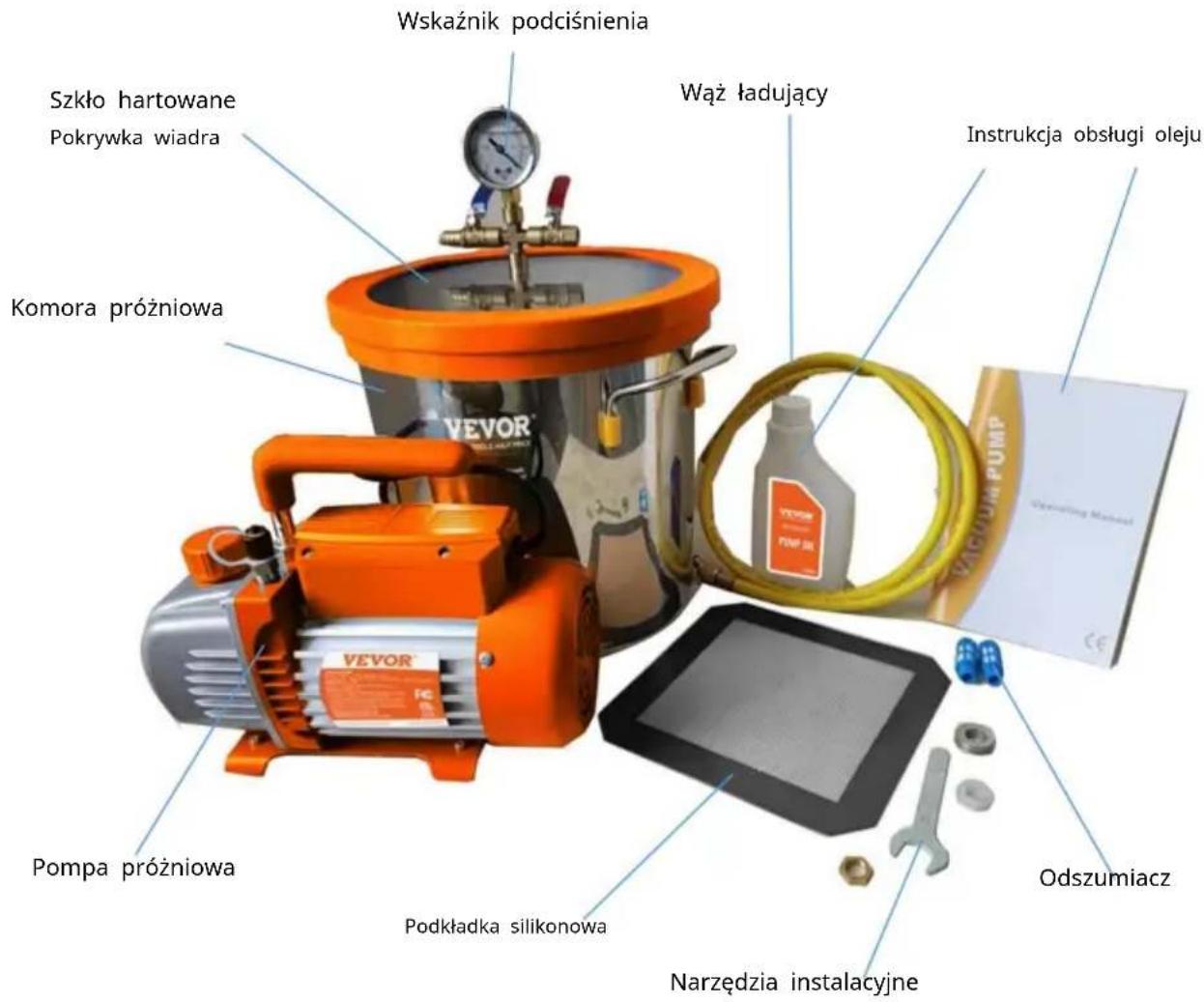

Wskaźnik podciśnienia Szkło hartowane Pokrywka wiadra Komora próżniowa Pompa próżniowa Podkładka silikonowa Wąż ładujący Wiąz Instrukcja obsługi oleju Odszumiacz Narzędzia instalacyjne

Lista zawartości opakowania

Ustaw nazwę	Pompa próżniowa 3,5 CFM i 3Zestaw komór próżniowych galonowych	Pompa próżniowa 3,5 CFM i 5 galonówZestaw komory próżniowej
UszczelkaLista	Pompa próżniowa x1Komora próżniowa 3 galony x 1Ładowanie Węża sex1Pokrywka wiadra ze szkła hartowanego x1Wakuometrex1Odstraszacz x2Podkładka silikonowa x1Olej do pompy próżniowej x1Instrukcja x1	Pompa próżniowa x1Komora próżniowa 5 galonów x1Ładowanie Węża sex1Pokrywka wiadra ze szkła hartowanego x1Wakuometrex1Odstraszacz x2Podkładka silikonowa x1Olej do pompy próżniowej x1Instrukcja x1

INSTRUKCJA OBSŁUGI ZESTAWU POMPY PRÓŻNIOWEJ I KOMORY

Montaż pompy próżniowej i zestawu komory

1	Sprawdź części: Przed rozpoczęciem procesu instalacji upewnij się, że masz wszystkie niezbędne części do zamontowania pokrywy komory i podłączenia jej do pompa próżniowa.
2	Włóż zawór: Weź pokrywkę ze szkła hartowanego i znajdź otwór, w którym ma być umieszczony zawór.włożony. Włóż zawór do otworu, upewniając się, że pasuje ciasno i jest bezpieczny.
3	Zamontuj podkładkę i nakrętkę: Umieść podkładkę na zawór, a następnie nakręć nakrętkę na zawórgwinty. Dokręć nakrętkę ręcznie, aż będzie dobrze dokręcona.
4	Podłącz wąż: Weź jeden koniec węża ipodłącz go do zaworu na szklanej pokrywie. Upewnij się, połączenie jest szczelne i bezpieczne. Następnie weź drugi koniec węża i podłącz go do portu wlotowego pompy próżniowej. Ponownie upewnij się, że połączenie jest szczelne i bezpieczne.
5.	Zamknij zawór wylotowy zgodnie ze wskazaniem, włącz zawór wlotowy i komora jest gotowa do użycia.

Wyciąganie próżniowe i obróbka próżniowa

1. Przygotuj przedmiot do obróbki: Przed rozpoczęciem zabiegu przygotuj przedmiot, stabilizując go lub usuwając nadmiar wilgoci, kurzu i zanieczyszczeń.

2. Umieść przedmiot w komorze: Umieść przedmiot przeznaczony do leczenia w komorze komora próżniowa, zapewniając jej położenie w środku i nie dotyka boków ani pokrywy. Zaleca się umieszczenie silikonowej mata na dole podczas odgazowywania, aby zapobiec wylewaniu się płynu rozlewanie.

3. Uszczelnij komorę: Upewnij się, że pokrywa jest prawidłowo wyrównana z komorą. komora próżniowa i czy uszczelka jest czysta i wolna od zanieczyszczeń.

4. Uruchom pompę próżniową: Włącz pompę próżniową i ustaw żądane ciśnienie podciśnienia w oparciu o Twoje wymagania.

5. Monitoruj ciśnienie podciśnienia: Kontroluj ciśnienie podciśnienia w trakcie całego procesu. Jeśli spadnie, sprawdź, czy w komorze nie ma nieszczelności lub węże.

6. Zatrzymaj pompę próżniową: Po zakończeniu procesu stabilizacji wyłącz pompę próżniową. Poczekaj, aż ciśnienie próżni powróci do ciśnienie atmosferyczne przed otwarciem komory.

7. Jeśli konieczne jest wykonanie kilku cykli odkurzania, powoli otwórz zawór wlotowy aby komora powróciła do ciśnienia atmosferycznego, należy zamknąć zawór i powtórz proces.

8. Wyjmij przedmiot: Po powrocie ciśnienia próżniowego do ciśnienia atmosferycznego Pod wpływem ciśnienia ostrożnie wyjmij przedmiot z komory próżniowej.

9. Odłącz pompę próżniową: Odłącz pompę próżniową od komorę i węże oraz prawidłowo przechowywać sprzęt zgodnie z instrukcje podane w podręczniku użytkownika.

10. Wyczyść komorę: Po użyciu dokładnie wyczyść komorę próżniową i węże, aby mieć pewność, że są wolne od zanieczyszczeń i wilgoci.

Uwaga:

1. Podczas zakładania pokrywy ze szkła hartowanego należy upewnić się, że jest ona umieszczona prawidłowo, bez żadnego odchylenia. Jeśli pokrywa jest lekko pochylona, komora próżniowa może nie utrzymywać próżni, a pokrywa może być

wsysane do komory pod ciśnieniem.

1. Jeżeli wskazówka wskaźnika podciśnienia nie znajduje się w pozycji zerowej lub nie można wyciągnąć odkurzacza do maksimum, otwórz czarną pokrywę górną część wskaźnika i skalibruj wskazówkę do położenia normalnego.

2. Po odkurzaniu powoli otwórz zawór wylotowy, aby zapobiec uszkodzenie wskaźnika podciśnienia.

KONSERWACJA POMPY PRÓŻNIOWEJ

Prawidłowa konserwacja pompy próżniowej jest niezbędna do zapewnienia jej optymalnej pracy. wydajność. Oto kilka wskazówek dotyczących konserwacji:

Utrzymuj pompę w czystości i bez zanieczyszczeń. Utrzymuj poziom oleju napełniony do odpowiedniego poziomu i nigdy nie uruchamiaj pompy bez oleju. olej.

Utrzymuj olej w czystości. Jeśli olej stanie się brudny, błotnisty lub woda lub inne substancje lotne dostaną się do środka, co wpłynie na wydajność pompy, a olej należy wymienić. Aby wymienić olej, uruchom pompę i

uruchom go na około 30 minut, aby olej stał się rzadszy. Następnie zatrzymaj pompę i spuść olej przez korek spustowy oleju. Otwórz wlot paliwa i uruchom

pompować przez 1-2 minuty, dodając jednocześnie niewielką ilość czystego oleju do wlot gazu. Służy do wymiany resztkowego oleju z wnętrza pompy.

Po upewnieniu się, że pompa jest czysta, zaóż z powrotem korek spustowy i napełnij pompę czysty olej pompy od wlotu paliwa do poziomu oleju. Aby

przechowywać pompę, gdy nie jest używana przez dłuższy czas, należy ją przykryć.

korek wlewu oleju i korek wydechowy (jeśli dotyczy) i przechowuj je w suchym miejscu. Naprawę pompy powinien wykonywać wyłącznie wykwalifikowany serwis technik.

INSTRUKCJA ROZWIAZYWANIA PROBLEMÓW

Problem	Możliwa przyczyna	Korekta
Niski stopień próżni	1. Niedobór oleju	1.Dolej oleju do linii poziomu oleju
	2. Brudny olej	2. Wymień olej
	3. Zablokowany dopływ oleju	3. Wyczyść wlot oleju lub filtr
	4. Wąż lub wlot gazu jest zatkany	4.Sprawdź rury łączące
	5. Pompa nie nadaje się do aplikacja	5. Wybierz odpowiednią pompę do danego zastosowania
Wycieki oleju	1.Uszczelka olejowa jest uszkodzona	1. Wymień uszczelkę olejową
	2. Uszczelka obudowy jest luźna lub zużyta	2. Wymień uszczelkę obudowy
Olej w sprayu	1.Za dużo oleju	1.Dopasuj poziom oleju do zalecanego poziomu
	2. Ciśnienie włotowe gazu jest zbyt wysokie lub zbyt wysokie dużo gazu zostało przepompowane	2. Użyj większej pompy lub zmniejsz dopływ gazu ciśnienie
Początkowy poziom trudności	1. Temperatura oleju jest zbyt niska	1. Spróbuj uruchomić pompę kilka razy, aby podgrzać olej
	2. Awaria elektryczna	2.Sprawdź i napraw wszelkie problemy elektryczne
	3. W pompie znajdują się ciała obce	3. Sprawdź i usuń wszelkie ciała obce z układ pompowy
Nie udało się wyciągnąć dobregoPróżnia	Nieszczelność w manometrze próżniowym lub znajomości	Potwierdź nieszczelność poprzez monitorowanie podciśnienia wskaźnik podczas nakładania oleju do pompy próżniowej połączeń lub podejrzewanych punktów przecieku. podciśnienie poprawi się na krótko, gdy olej będzie uszczelnienie wycieku.

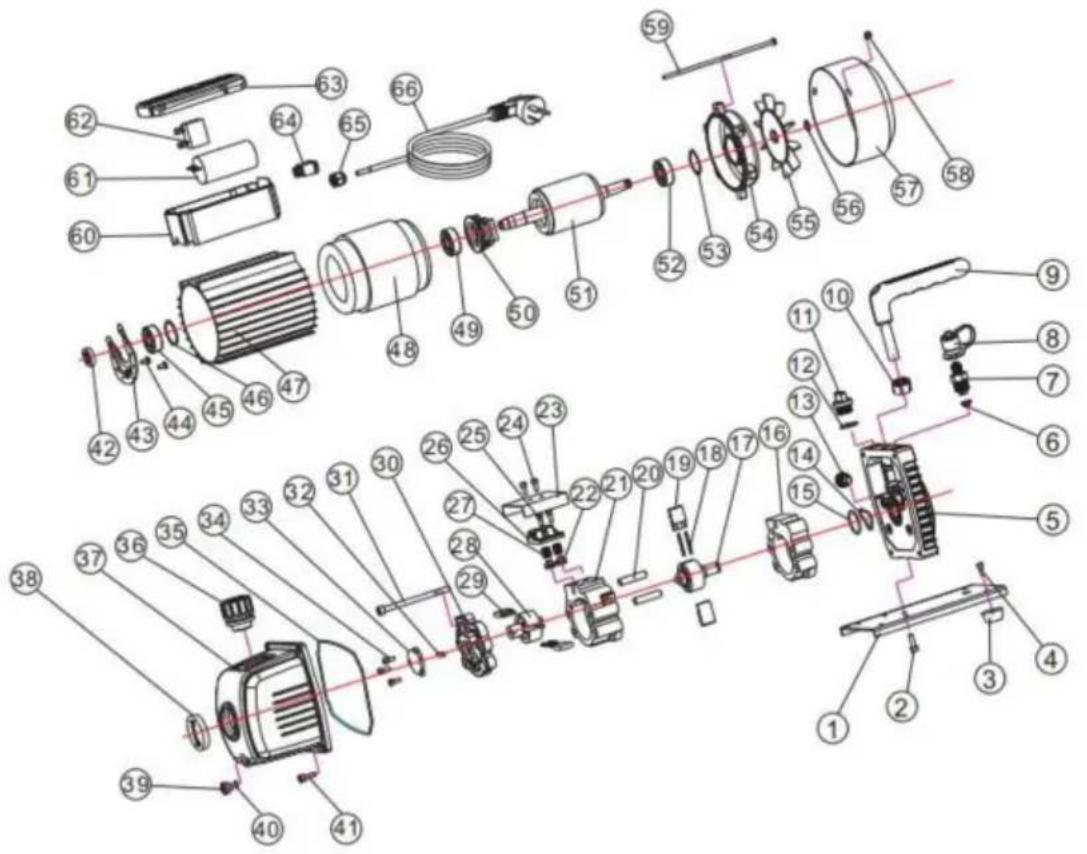

SCHEMAT ROZŁOŻONEJ POMPY
