BRUKSANVISNING TW-1K Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

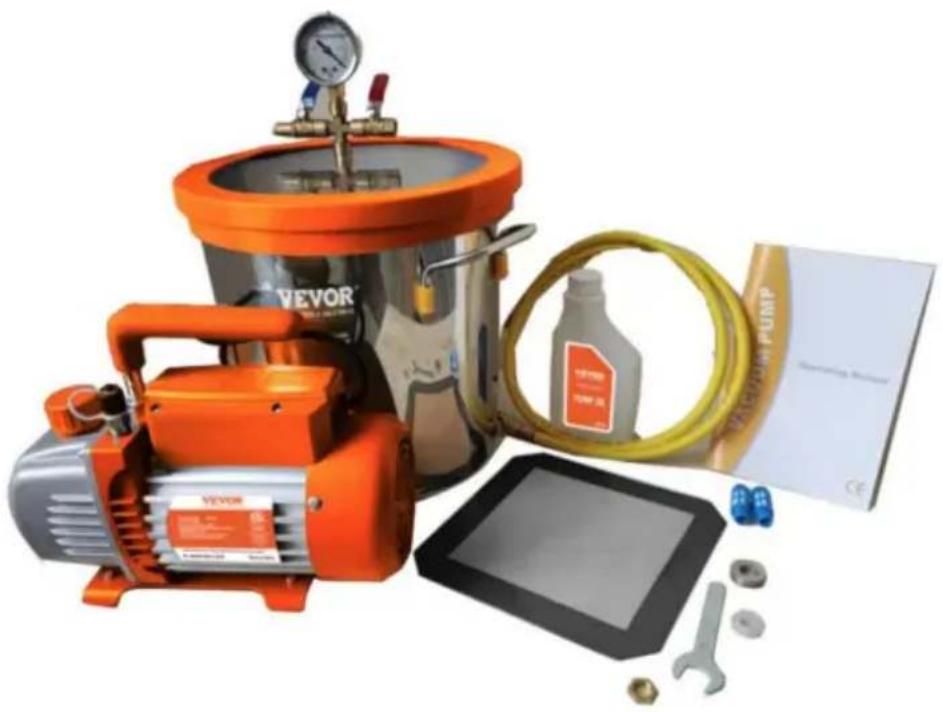

VAKUUMPUMP OCH KAMMARSATS BRUKSANVISNING

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena

VEVOR®

TOUGH TOOLS, HALF PRICE

VAKUUMPUMP OCH

KAMMARSATS

PUMPMODEL : KQ-1K

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt

hushållsavfall utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

INTRODUKTION

Tack för att du valde vår vakuumpump och kammarsats. Vår vakuumpump och kammarsats är en viktig verktygssats som används i olika applikationer, inklusive avgasning av gjutmaterial som silikon, harts, gips och impregnering av trä och andra porösa material. Denna produkt är designa för att skapa en lågtrycksmiljö genom att suga in inneslutna gaser av vakuumpumpen inuti en förseglad vakuumkammare.

Vakuumkammaren i detta kit är en specialdesignad förseglad tank som kan skapa en lågtrycksmil för att underlätta avgasnings- och impregneringsprocesserna. Med detta kit kan du uppnå högkvalitativa gjutnings- eller impregneringsresultat, vilket säkerställer att dina material är fria från bubblor och andra föroreningar.

Denna vakuumpump och kammarsats är designad för att fungera under specifika förhållanden. Den kan användas i omgivningstemperaturer mellan +5°C och +40°C och luftfuktighet upp till 80% vid 20°C. Dessa driftsförhållanden säkerställer att utrustningen fungerar optimalt och garanterar önskat resultat.

I följande avsnitt i denna handbok hittar du detaljerade instruktioner om hur du installerar, använder och underhåller din vakuumpump och kammarsats, vilket säkerställer att du kan uppnå bästa möjliga resultat för dina applikationer.

SÄKERHETSÅTGÄRDER

Varningarna, försiktighetsåtgärderna och instruktionerna i denna handbok kan inte täcka alla möjliga situationer som kan uppstå. Det är operatörens ansvar att utöva sunt förnuft och försiktighet när du använder

utrustning. Säkerhetsriktlinjer för hantering av din vakuumpump

ÿ Risk för elektriska stötar: Rör inte vakuumpumpen med vått

händer eller när du står på en våt yta. Använd alltid vakuumet

pumpa i en torr miljö och anslut den till ett ordentligt jordat uttag. ä Brandrisk:

Använd inte vakuumpumpen i närheten av brandfarliga eller

brännbara material. Håll pumpen borta från värmekällor eller

gnistor, såsom lågor, cigaretter eller elektriska apparater. ÿ

Explosionsrisk: Använd inte vakuumpumpen med gaser som är

brandfarligt, explosivt eller giftigt. Kontrollera alltid säkerhetsdata

ark (SDS) av gasen innan den används med vakuumpumpen.

Dessutom, överskrid inte det specificerade tryckintervallet för pumpen. ä Risk för korrosion: Använd inte vakuumpumpen med gaser som kan

korroderar metaller eller orsakar kemiska reaktioner. Kontrollera kompatibiliteten för

gasen med pumpens material och dess tillbehör. Använd alltid

skyddshandskar och glasögon vid hantering av frätande material. ä Använd

aldrig pumpen utan olja, eftersom detta kan skada pumpen och

skapa potentiella faror.

ÿ Temperaturen på gasen som pumpas bör inte överstiga 80°C, och

omgivningstemperaturen bör vara mellan 5°C och 60°C

för att förhindra skador på pumpen och säkerställa säker drift. ä Dra

alltid i kontakten när du kopplar ur pumpen. Dra inte ur kontakten

enhet genom att dra i tråden, eftersom detta kan skada sladden och skapa

potentiella faror. ÿ

Använd inte en skadad kontakt eller ett skadat uttag, eftersom det kan orsaka elektriska sk chock eller brand.

Säkerhetsriktlinjer för användning av vakuumpumpen och kammarsatsen

Tryck- och explosionsrisk:

1. Pump inte vakuumkammaren och öka inte trycket inuti tank högre än atmosfärstrycket, eftersom detta kan leda till en explosion.

Vikt och lockplacering:

1. Lägg inte någon extra vikt på locket till kammaren.

2. Locket måste vara korrekt placerat på tanken.

3. Packningen får inte sträcka sig utanför lockets kontur, eftersom detta kan leda till en plötslig upplösning av kammaren.

Skador och underhåll:

1. Uteslut lock, packningar eller tankar från användning om de har sprickor, repod deformationer eller andra mekaniska skador.

2. Utför service och underhåll av vakuumsatsen med jämna mellanrum.

3. Kontrollera vakuumsetets tekniska skick före varje användning.

Miljö- och kemikaliesäkerhet:

1. Håll hårda eller tunga föremål borta från vakuumkammaren.

2. Placera inte levande organismer i vakuumtankar.

3. Utsätt inte några delar av människokroppen för undertryck.

4. Undvik överdriven förorening av arbetsmiljön med damm, pulver, små fasta ämnen eller vatten, eftersom kraftig förorening kan skada pumpen.

5. Se till att kemikalierna som används inte skadar vakuumsetet.

Driftsäkerhet:

1. Stäng inte av pumpen direkt innan du stänger ventilanslutningen till kammaren. Detta kan skada pumpen eller orsaka oljeåterflöde spray.

2. Montera eller demontera inte enskilda delar av vakuumsetet medan vakuumpumpen är igång eller om vakuuminställningen är under tömma

3. Placera aldrig fingrar eller andra föremål inuti pumphjulets lock.
   Förvara ditt hår, kläder, handskar och andra föremål som kan komma in i pumphjulet borta från rörliga delar.

4. Utsätt inte enheten för regn eller överdriven fukt.
5. Lämna inte vakuumaggregatet utan uppsikt under drift.
6. Håll barn, personer med funktionshinder och djur borta från enhetens arbetsområde.
7. Var förutsebar, se vad du gör och var rimlig när använder enheten.

KOMMA IGÅNG

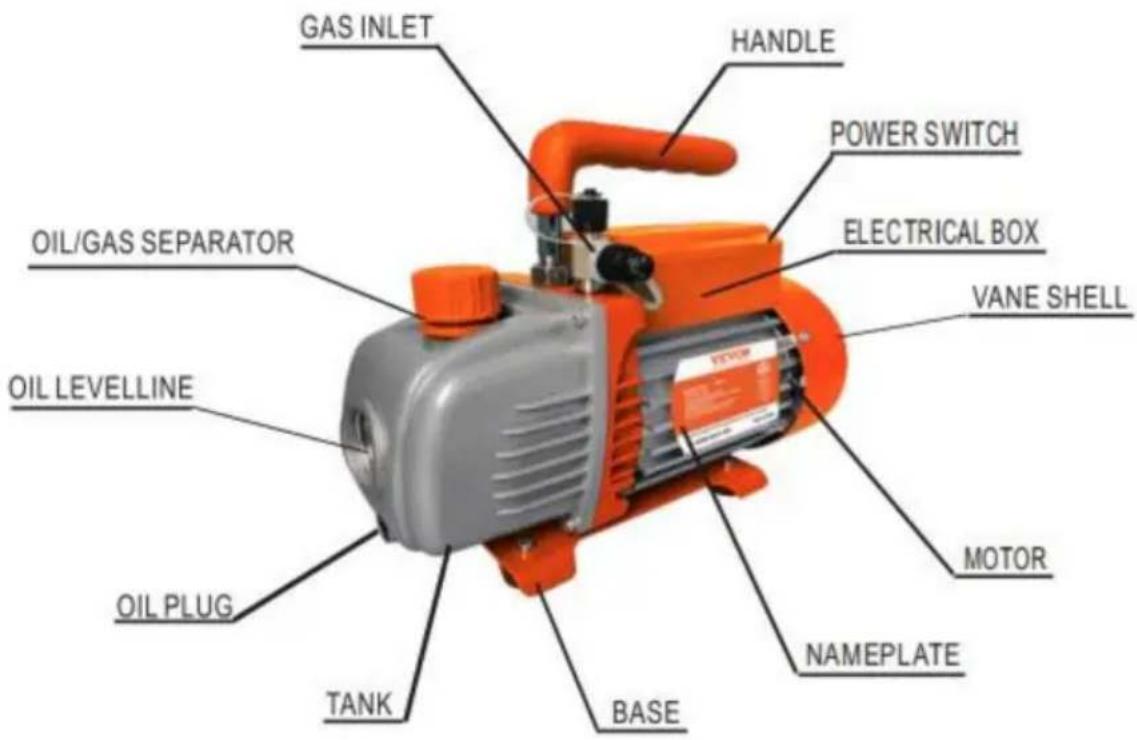

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Innehåll i paketet med vakuumpump och kammarsats

Modell		KQ-1K
Spänning			220-240V/50Hz120V/60Hz
Fri luftFörflyttning	CFM	3.5	3.5
Ultimat vakuum	Väl	8	8
Motor	HP	1/5	1/5
Insugningskoppling		1/4" SAE hane;	1/4" SAE hane;
Oljekapacitet	ml	250	250
Mått	mm	290*120*220	290*120*220
Nettovikt	Kg	5.5	5.4

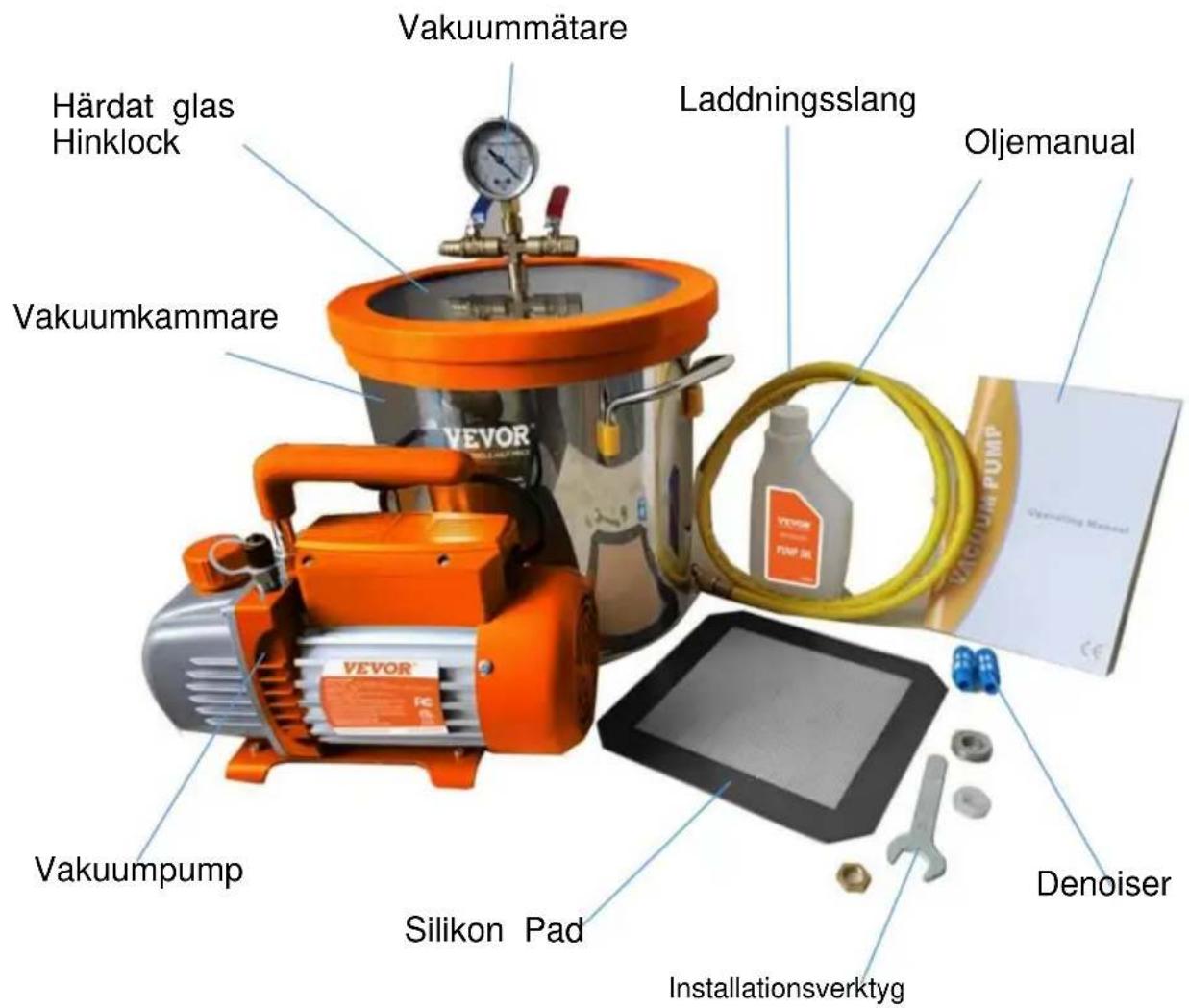

Vakuummätare Härdat glas Hinklock Vakuumkammare Vakuumpump Silikon Pad Installationsverktyg Laddningsslang Oljemanual DENOISER VEVOR VEVOR FEN-30 VAKUUMKAMARE Vakuummätare Oligemansical

Paketinnehållslista

Ange namn	3.5 CFM vakuumpump & 3 Gallon vakuumkammare set	3,5 CFM vakuumpump & 5 gallon Vakuumkammare set
FörpackningLista	Vakuumpumpx13 gallon vakuumkammarex1Laddar Hosex1Hink av härdat glas Lidx1Vakuummätare 1Denoiserx2Silikon Padx1Vakuumpump Oilx1Manualx1	Vakuumpumpx15 gallon vakuumkammarex1Laddar Hosex1Hink av härdat glas Lidx1Vakuummätare 1Denoiserx2Silikon Padx1Vakuumpump Oilx1Manualx1

ANVÄNDARGUIDE FÖR ANVÄNDNING AV VAKUUMPUMP OCH KAMMARSATS

Installation av vakuumpump och kammarsats

1	Kontrollera delarna: Innan du startar installationsprocessen, se till att du har alla nödvändiga delar för att installera kammarlocket och ansluta det till vakuumpump.
2	Sätt i ventilen: Ta det härdade glaslocket och lokalisera hålet där ventilen måste varainsatt. Sätt in ventilen i hålet och se till att den sitter tätt och fast.
3	Montera brickan och muttern: Placera brickan på ventilen och skruva sedan på muttern på ventilen trådar. Dra åt muttern för hand tills den sitter åt.
4	Anslut slangen: Ta ena änden av slangen och anslut den till ventilen på glaslocket. Se till anslutningen är tät och säker. Ta sedan andra änden av slangen och anslut den till inloppsporten av vakuumpumpen. Återigen, se till att anslutningen är tät och säker.
5	Stäng av utloppsventilen enligt anvisningarna, slå på inloppsventilen och kammaren är klar för användning.

Dra vakuum och vakuumbehandling

1. Förbered föremålet för behandling: Innan du påbörjar proceduren, förbered föremålet genom att stabilisera det eller ta bort överskott av fukt, damm eller skräp.
2. Placera föremålet i kammaren: Lägg föremålet som ska behandlas i vakuumkammare, se till att den är placerad i mitten och vidrör inte sidorna eller locket. Det rekommenderas att placera ett silikon matta i botten vid avgasning för att förhindra att vätska hälls från spilla.
3. Förslut kammaren: Se till att locket är korrekt inriktat med vakuumkammare och att packningen är ren och fri från skräp.
4. Starta vakuumpumpen: Slå på vakuumpumpen och ställ in önskat vakuumtryck baserat på dina krav.
5. Övervaka vakuumtrycket: Håll ett öga på vakuumtrycket under hela processen. Om den tappar, kontrollera om det finns läckor i kammaren eller slangar.
6. Stoppa vakuumpumpen: När stabiliseringsprocessen är klar, stäng av vakuumpumpen. Vänta tills vakuumtrycket återgår till atmosfärstryck innan kammaren öppnas.
7. Om flera cykler av dammsugning behövs, öppna långsamt inloppsventilen för att låta kammaren återgå till atmosfärstryck, stäng sedan ventilen och upprepa processen.
8. Ta bort föremålet: Efter att vakuumtrycket återgår till atmosfäriskt tryck, ta försiktigt bort föremålet från vakuumkammaren.
9. Koppla bort vakuumpumpen: Koppla bort vakuumpumpen från kammare och slangar och förvara utrustningen korrekt enligt anvisningarna instruktioner som finns i bruksanvisningen.
10. Rengör kammaren: Efter användning, rengör vakuumkammaren noggrant och slangar för att säkerställa att de är fria från skräp och fukt.

Uppmärksamhet:

1. När du sätter på locket av härdat glas, se till att det är på plats korrekt utan avböjning. Om locket är något lutande, vakuumkammaren kanske inte håller ett vakuum, och locket kan vara det

sugs in i kammaren med tryck.

1. Om pekaren på vakuummätaren inte är i nollläge eller inte kan dra vakuumet maximalt, öppna det svarta locket på mätarens topp och kalibrera pekaren till normal.

2. Efter dammsugningen, vrid långsamt på utloppsventilen för att förhindra skada på vakuummätaren.

UNDERHÅLL AV VAKUUMPUMP

Korrekt underhåll av vakuumpumpen är avgörande för att säkerställa att den är optimal prestanda. Här är några underhållsriktlinjer:

ÿ Håll pumpen ren och fri från främmande föremål. ÿ Håll oljan fylld till oljenivån och låt aldrig pumpen gå utan olja.

ÿ Håll oljan ren. Om oljan blir smutsig, lerig eller vatten eller annat flyktiga ämnen kommer in, det kommer att påverka pumpens prestanda, och oljan bör bytas ut. För att byta olja, starta pumpen och kör den i cirka 30 minuter för att göra oljan tunn. Stoppa sedan pumpen och tappa ur oljan från oljeavtappningspluggen. Öppna gasinloppet och kör pumpa i 1-2 minuter medan du tillsätter en liten mängd ren olja till gasinlopp. Detta för att ersätta den kvarvarande oljan från insidan av pumpen. Efter att ha sett till att pumpen är ren, sätt tillbaka avtappningspluggen och fyll på den rena pumpoljan från gasinloppet till oljenivån.ÿ För att förvara pumpen när den inte används under långa perioder, täck över oljelock och avgaslock (om tillämpligt) och förvara dem på en torr plats.ÿ Reparation av pumpen bör endast utföras av en kvalificerad service tekniker.

FELSÖKNINGSGUIDE

Problem	Möjlig orsak	Korrektion
Låg grad av vakuum	1.Otillräcklig olja	1. Fyll på olja upp till oljenivålinjen
	2.Smutsig olja	2. Byt ut oljan
	3. Oljeintaget är blockerat	3. Rengör oljeintaget eller filtret
	4. Slangen eller gasinloppet är igensatt	4.Kontrollera anslutningsrören
	5.Pumpen är olämplig för ansökan	5. Skaffa en lämplig pump för applikationen
Oljeläckor	1. Oljetätningen är skadad	1. Byt ut oljetätningen
	2. Huspackningen är lös eller utsliten	2. Byt ut huspackningen
Oljespray	1. För mycket olja	1. Justera oljenivån till den rekommenderade nivån
	2. Gasinloppstrycket är för högt eller för högt mycket gas har pumpats	2.Använd en större pump eller minska gasinloppet tryck
Startsvårigheter	1. Oljetemperaturen är för låg	1.Försök att starta pumpen flera gånger för att värm oljan
	2.Elektriskt fel	2. Kontrollera och reparera eventuella elektriska problem
	3. Främmande föremål finns i pumpen	3.Kontrollera och ta bort främmande föremål från pumpsystem
Underlåtenhet att dra en vara Vakuum	Läckage i vakuummätare eller anslutningar	Bekräfta läckage genom att övervaka vakuumet måtare när du applicerar vakuumpumpolja överhuvudtaget anslutningar eller misstänkta läckagepunkter. De vakuumet kommer att förbättras kort medan oljan är täta läckan.

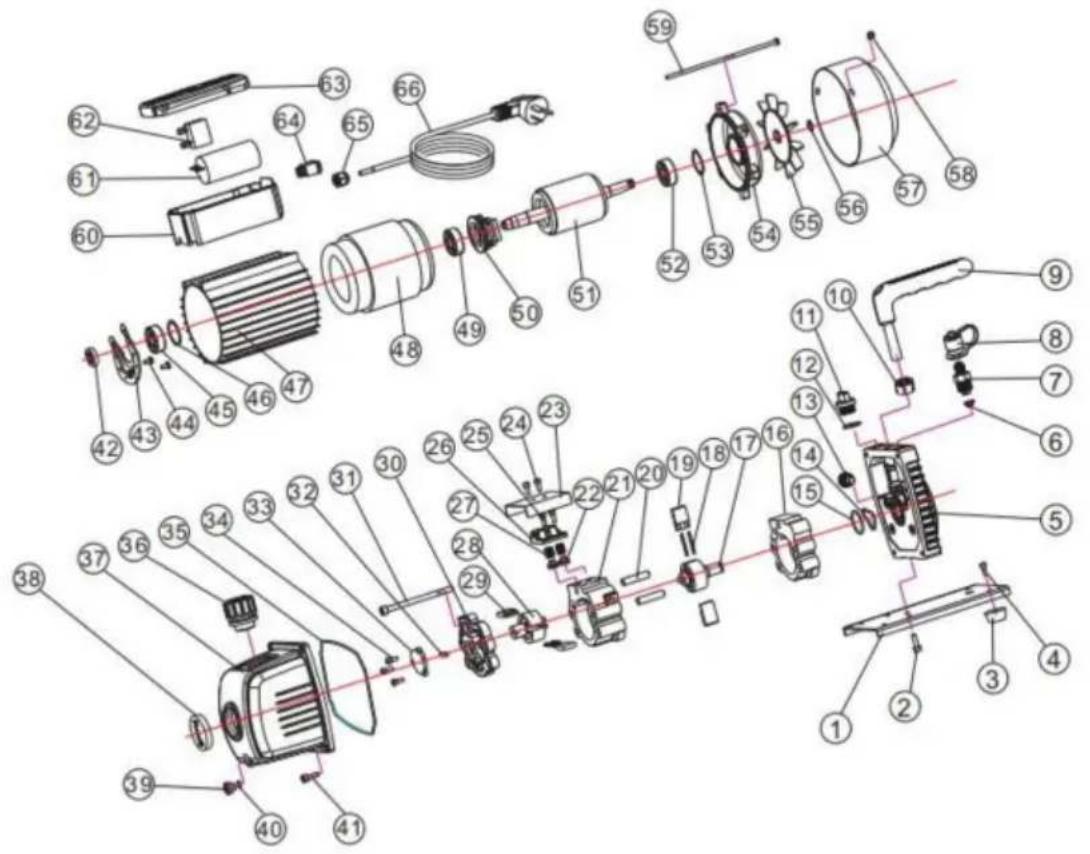

EXPLODERAT DIAGRAM AV PUMPEN
