MANUALE UTENTE TW-1K Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT POMPA E CAMERA PER VUOTO MANUALE OPERATIVO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA PER VUOTO E KIT CAMERA

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

INTRODUZIONE

Grazie per aver scelto il nostro kit pompa e camera per vuoto. Il nostro kit pompa e camera p vuoto è un kit di utensili essenziale utilizzato in varie applicazioni, tra cui la degassificazione di materiali di fusione come silicone, resina, gesso e l'impregnazione di legno e altri materiali porosi. Questo prodotto è progettato per creare un ambiente a bassa pressione mediante l'aspirazione dei gas contenuti dalla pompa per vuoto all'interno di una camera per vuoto sigillata.

La camera a vuoto in questo kit è un serbatoio sigillato appositamente progettato che può crea un ambiente a bassa pressione per facilitare i processi di degasaggio e impregnazione. Con questo kit, puoi ottenere risultati di fusione o impregnazione di alta qualità, assicurandoti che i tuoi materiali siano privi di bolle e altre impurità.

Questo kit pompa a vuoto e camera è progettato per funzionare in condizioni specifiche. Può essere utilizzato a temperature ambiente comprese tra +5°C e +40°C e umidità dell'aria fino all'80% a 20°C. Queste condizioni operative assicurano che l'attrezzatura funzioni in modo ottimale e garantisca i risultati desiderati.

Nelle sezioni seguenti del presente manuale troverete istruzioni dettagliate su come installare, utilizzare e manutenere la pompa per vuoto e il kit della camera, per garantire che possiate ottenere i migliori risultati possibili per le vostre applicazioni.

PRECAUZIONI DI SICUREZZA

Le avvertenze, le precauzioni e le istruzioni fornite nel presente manuale non possono coprire tutte le possibili situazioni che possono verificarsi. È compito dell'operatore responsabilità di esercitare buon senso e cautela durante l'utilizzo del

attrezzatura.Linee guida di sicurezza per la gestione della pompa per vuoto

ÿ Pericolo di scossa elettrica: non toccare la pompa per vuoto con liquidi mani o mentre si è in piedi su una superficie bagnata. Utilizzare sempre l'aspirapolvere pompa in un ambiente asciutto e collegarla a una presa correttamente messa a terra. ÿ Pericolo di incendio: non utilizzare la pompa per vuoto vicino a materiali infiammabili o materiali combustibili. Tenere la pompa lontana da fonti di calore o scintille, come fiamme, sigarette o apparecchi elettrici. ÿ Pericolo di esplosione: non utilizzare la pompa per vuoto con gas che sono infiammabile, esplosivo o velenoso. Controllare sempre i dati di sicurezza scheda tecnica (SDS) del gas prima di utilizzarlo con la pompa per vuoto. Inoltre, non superare l'intervallo di pressione specificato per la pompa. ÿ Pericolo di corrosione: non utilizzare la pompa per vuoto con gas che possono corrodono i metalli o causano reazioni chimiche. Verificare la compatibilità di il gas con i materiali della pompa e dei suoi accessori. Utilizzare sempre guanti e occhiali protettivi quando si maneggiano materiali corrosivi. ÿ Non far mai funzionare la pompa senza olio, poiché ciò può danneggiare la pompa e creare potenziali pericoli.

ÿ La temperatura del gas pompato non deve superare gli 80°C e la temperatura ambiente deve essere compresa tra 5°C e 60°C per evitare danni alla pompa e garantire un funzionamento sicuro. ÿ

Quando si scollega la pompa, tirare sempre la spina. Non scollegare la unità tirando il filo, poiché ciò può danneggiare il cavo e creare potenziali pericoli. ÿ

Non utilizzare una spina o una presa danneggiate, poiché ciò può causare scosse elettriche scosse o incendi.

Linee guida di sicurezza per l'utilizzo del kit pompa per vuoto e camera

Rischio di pressione e di esplosione:

1. Non pompare la camera a vuoto o aumentare la pressione al suo interno serbatoio a una pressione superiore a quella atmosferica, poiché ciò può portare a un esplosione.

Peso e posizionamento del coperchio:

1. Non appoggiare alcun peso aggiuntivo sul coperchio della camera.

2. Il coperchio deve essere posizionato correttamente sul serbatoio.

3. La guarnizione non deve estendersi oltre il contorno del coperchio, poiché ciò può portare all'improvvisa apertura della camera.

Danni e manutenzione:

1. Non utilizzare coperchi, guarnizioni o serbatoi che presentino crepe, graffi, deformazioni o altri danni meccanici.

2. Eseguire periodicamente la manutenzione e l'assistenza del kit del vuoto.

3. Controllare le condizioni tecniche del set per vuoto prima di ogni utilizzo.

Sicurezza ambientale e chimica:

1. Tenere oggetti duri o pesanti lontano dalla camera a vuoto.

2. Non collocare organismi vivi in contenitori sotto vuoto.

3. Non sottoporre nessuna parte del corpo umano a pressione negativa.

4. Evitare l'inquinamento eccessivo dell'ambiente di lavoro con polvere, polveri, piccoli solid o acqua, poiché una contaminazione pesante può danneggiare la pompa.

5. Assicurarsi che i prodotti chimici utilizzati non danneggino il set del vuoto.

Sicurezza operativa:

1. Non spegnere direttamente la pompa prima di chiudere la valvola di collegamento alla camera. Ciò potrebbe danneggiare la pompa o causare il riflusso dell'olio spray.

2. Non montare o smontare singole parti del set di aspirazione mentre la pompa per vuoto è in funzione o se l'impostazione del vuoto è in vuoto

3. Non mettere mai le dita o altri oggetti all'interno del coperchio della girante della pompa. Tieni i capelli, i vestiti, i guanti e altri oggetti che potrebbero entrare la girante lontano dalle parti in movimento.

4. Non esporre il dispositivo alla pioggia o a umidità eccessiva.
5. Non lasciare l'aspirapolvere incustodito durante il funzionamento.
6. Tenere i bambini, le persone con disabilità e gli animali lontani dall'area operativa del dispositivo.
7. Sii prevedibile, fai attenzione a ciò che fai e sii ragionevole quando utilizzando il dispositivo.

INIZIARE

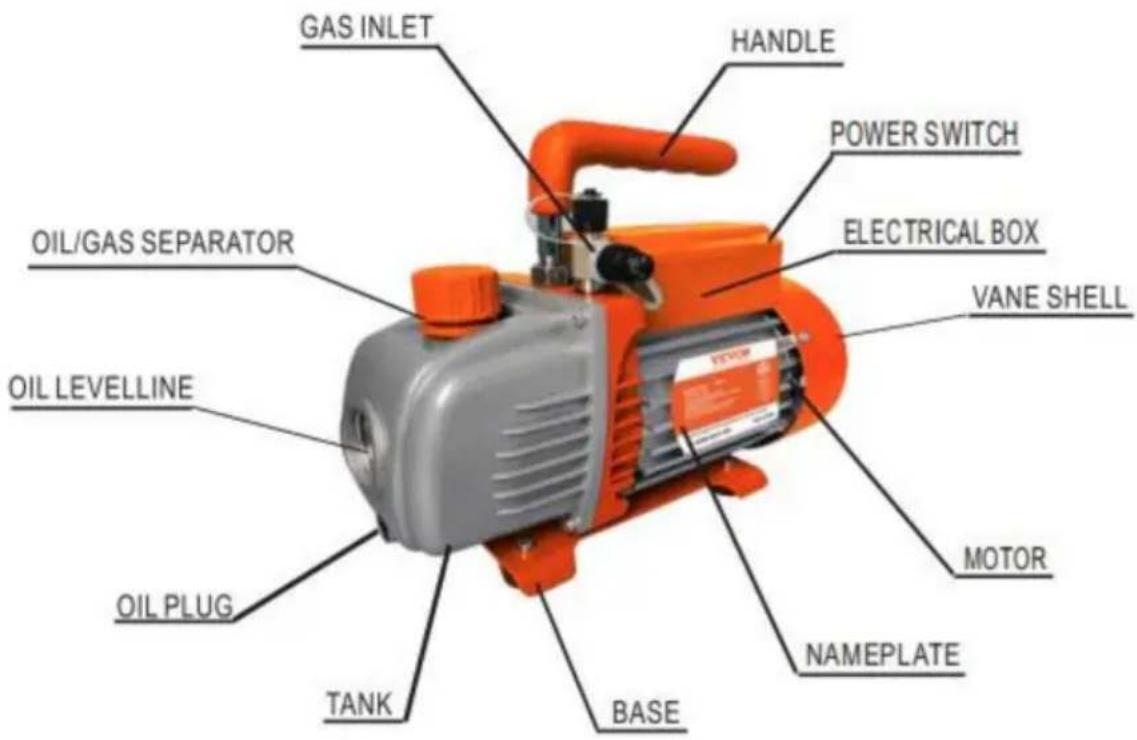

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Contenuto della confezione del kit pompa per vuoto e camera

Modello		KQ-1K
Voltaggio		120V/60Hz	220-240V/50Hz
Aria liberaSpostamento	CFM		3.53.5
Vuoto estremo	BENE 8		8
Motore	CV	1/5	1/5
Raccordo di aspirazione		1/4"SAE maschio;	1/4"SAE maschio;
Capacità dell'olio	ml	250	250
Dimensioni	mm	290*120*220	290*120*220
Peso netto	Kg	5.5	5.4

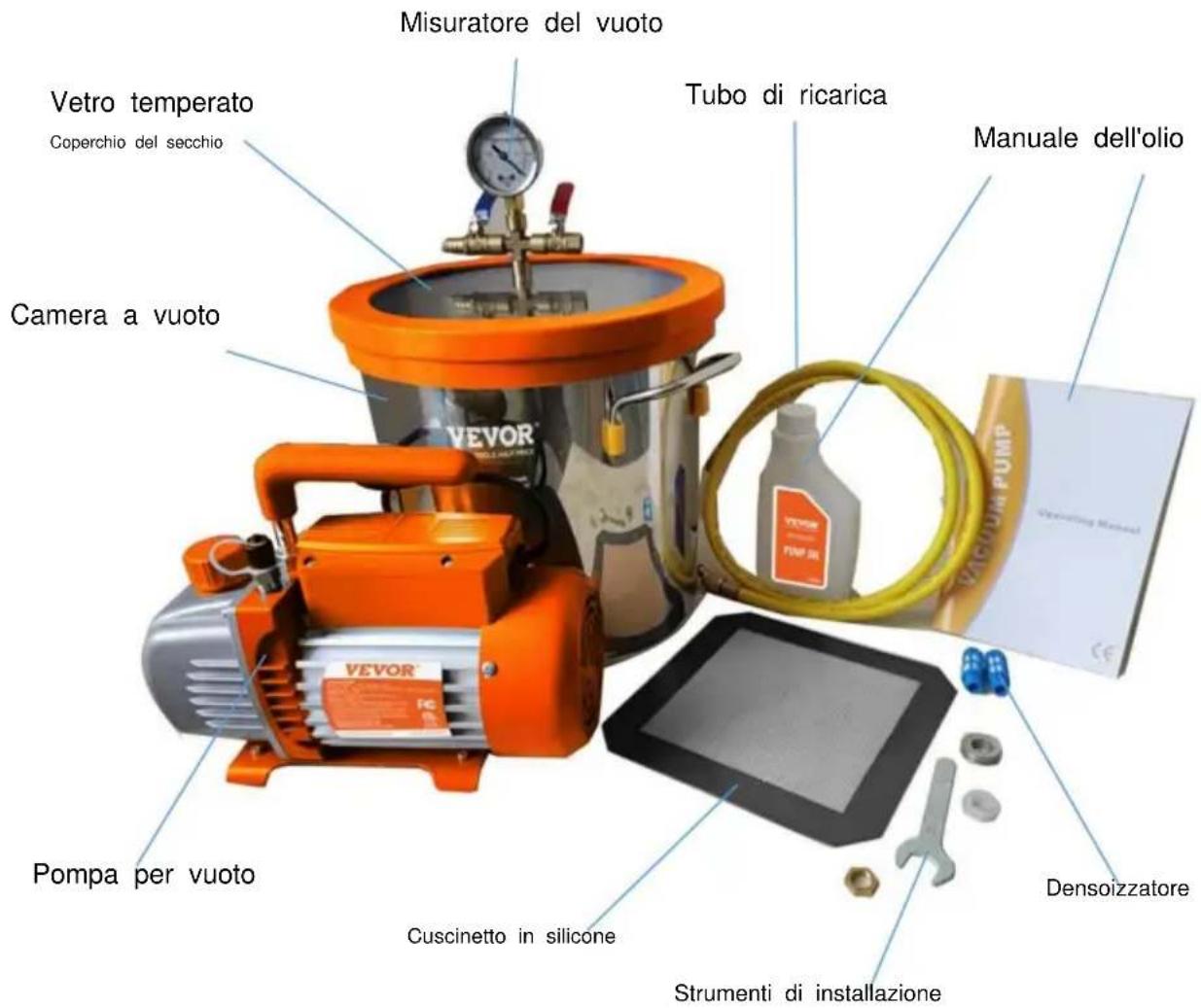

Misuratore del vuoto Vetro temperato Coperchio del secchio Camera a vuoto Tubo di ricarica Manuale dell'olio Pompa per vuoto Cuscinetto in silicone Strumenti di installazione Densoizzatore

Elenco del contenuto del pacchetto

Imposta nome	Pompa per vuoto da 3,5 CFM e 3Set camera a vuoto da galloni	Pompa per vuoto da 3,5 CFM e 5 galloniSet camera a vuoto
ImballaggioLista	Pompa per vuoto x1Camera a vuoto da 3 galloni x1Tubo di ricaricaex1Coperchio per secchio in vetro temperato x1Vacuometrox1Denoiserx2Cuscinetto in silicone x1Olio per pompa a vuoto x1Manualex1	Pompa per vuoto x1Camera a vuoto da 5 galloni x1Tubo di ricaricaex1Coperchio per secchio in vetro temperato x1Vacuometrox1Denoiserx2Cuscinetto in silicone x1Olio per pompa a vuoto x1Manualex1

GUIDA OPERATIVA PER L'UTILIZZO DELLA POMPA PER VUOTO E DEL KIT CAMERA

Installazione della pompa per vuoto e del kit camera

1	Controllare le parti: prima di iniziare il processo di installazione, assicurarsi di avere tutte le parti necessarie per installare il coperchio della camera e collegarlo al pompa per vuoto.
2	Inserire la valvola: prendere il coperchio in vetro temperato e individuare il foro in cui deve essere inserita la valvola inserita. Inserire la valvola nel foro, assicurandosi che aderisca perfettamente e sia sicura.
3	Installare la rondella e il dado: posizionare la rondella su la valvola, quindi avvitare il dado sulla valvola filettature. Stringere il dado a mano finché non è ben stretto.
4	Collegare il tubo: prendere un'estremità del tubo e collegarlo alla valvola sul coperchio di vetro. Assicurarsi la connessione è stretta e sicura. Quindi, prendi il l'altra estremità del tubo e collegarlo alla porta di ingresso della pompa a vuoto. Di nuovo, assicurati che il la connessione è salda e sicura.
5	Chiudere la valvola di scarico come indicato, accendere la valvola di ingresso e la camera è pronta per l'uso.

Trazione del vuoto e trattamento del vuoto

1. Preparare l'oggetto per il trattamento: prima di iniziare la procedura, preparare l'oggetto stabilizzandolo o rimuovendo l'umidità in eccesso, la polvere o i detriti.
2. Posizionare l'oggetto nella camera: posizionare l'oggetto da trattare nella camera a vuoto, assicurandosi che sia posizionata al centro e non tocchi i lati o il coperchio. Si consiglia di posizionare un silicone tappetino sul fondo durante la degassificazione per evitare che il liquido fuoriesca rovesciamento.
3. Sigillare la camera: assicurarsi che il coperchio sia correttamente allineato con la camera a vuoto e che la guarnizione sia pulita e priva di detriti.
4. Avviare la pompa per vuoto: accendere la pompa per vuoto e impostare pressione del vuoto desiderata in base alle vostre esigenze.
5. Monitorare la pressione del vuoto: tenere d'occhio la pressione del vuoto durante tutto il processo. Se cade, controllare eventuali perdite nella camera o tubi flessibili.
6. Arrestare la pompa per vuoto: quando il processo di stabilizzazione è completo, spegnere la pompa del vuoto. Attendere che la pressione del vuoto ritorni a pressione atmosferica prima di aprire la camera.
7. Se sono necessari più cicli di aspirazione, aprire lentamente la valvola di ingresso per far tornare la camera alla pressione atmosferica, quindi chiudere la valvola e ripetere il procedimento.
8. Rimuovere l'oggetto: dopo che la pressione del vuoto torna a quella atmosferica pressione, rimuovere con cautela l'oggetto dalla camera a vuoto.
9. Scollegare la pompa per vuoto: scollegare la pompa per vuoto dalla camera e tubi flessibili e conservare correttamente l'attrezzatura come da istruzioni fornite nel manuale utente.
10. Pulire la camera: dopo l'uso, pulire accuratamente la camera del vuoto e tubi flessibili per garantire che siano privi di detriti e umidità.

Attenzione:

1. Quando si posiziona il coperchio in vetro temperato, assicurarsi che sia posizionato correttamente senza alcuna flessione. Se il coperchio è leggermente inclinato, il la camera a vuoto potrebbe non mantenere il vuoto e il coperchio potrebbe esser

risucchiato nella camera tramite pressione.

1. Se la lancetta del vacuometro non è in posizione nulla o non è possibile tirare il vuoto al massimo, aprire il coperchio nero su la parte superiore dell'indicatore e calibrare la lancetta su normale.

2. Dopo l'aspirazione, aprire lentamente la valvola di scarico per evitare danni al vacuometro.

MANUTENZIONE DELLA POMPA PER VUOTO

Una corretta manutenzione della pompa per vuoto è essenziale per garantirne il funzionamento ottimale prestazioni. Ecco alcune linee guida per la manutenzione:

ÿ Mantenere la pompa pulita e libera da corpi estranei. ÿ Mantenere l'olio riempito fino al livello dell'olio e non lasciare mai funzionare la pompa senza olio.

ÿ Mantenere l'olio pulito. Se l'olio diventa sporco, fangoso o acqua o altro sostanze volatili entrano, ciò influirà sulle prestazioni della pompa e l'olio dovrebbe essere sostituito. Per sostituire l'olio, avviare la pompa e farlo funzionare per circa 30 minuti per rendere l'olio più fluido. Quindi fermare la pomp e scaricare l'olio dal tappo di scarico dell'olio. Aprire l'ingresso del gas e far funzionare il pompare per 1-2 minuti aggiungendo una piccola quantità di olio pulito al ingresso gas. Questo serve a sostituire l'olio residuo dall'interno della pompa. Dopo essersi assicurati che la pompa sia pulita, rimettere il tappo di scarico e riempire l'olio della pompa pulito dall'ingresso del gas al livello dell'olio. ÿ

Per riporre la pompa quando non viene utilizzata per lunghi periodi di tempo, coprire il tappo dell'olio e tappo di scarico (se applicabile) e conservarlo in un luogo asciutto. ÿ La riparazione della pompa deve essere eseguita solo da un servizio qualificato tecnico.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Correzione
Basso grado di vuoto	1. Olio insufficiente	1. Aggiungere olio fino alla linea del livello dell'olio
	2.Olio sporco	2.Sostituire l'olio
	3. L'aspirazione dell'olio è bloccata	3. Pulire l'aspirazione dell'olio o il filtro
	4. Il tubo flessibile o l'ingresso del gas sono intasati	4.Controllare i tubi di collegamento
	5.La pompa non è adatta per applicazione	5. Ottenere una pompa adatta per l'applicazione
Perdite di olio	1.Il paraolio è danneggiato	1.Sostituire il paraolio
	2. La guarnizione dell'alloggiamento è allentata o usurata	2.Sostituire la guarnizione dell'alloggiamento
Spray di olio	1.Troppo olio	1.Regolare il livello dell'olio al livello consigliato
	2. La pressione di ingresso del gas è troppo alta o troppo è stato pompato molto gas	2. Utilizzare una pompa più grande o ridurre l'ingresso del gas pressione
Difficoltà iniziale	1. La temperatura dell'olio è troppo bassa	1. Tentare di avviare la pompa più volte per scaldare l'olio
	2. Malfunzionamento elettrico	2. Controllare e riparare eventuali problemi elettrici
	3. C'è del materiale estraneo nella pompa	3. Controllare e rimuovere eventuali corpi estranei dal sistema di pompaggio
Incapacità di tirare fuori una buona Vuoto	Perdita nel vacuometro o connessioni	Confermare la perdita monitorando il vuoto indicatore durante l'applicazione dell'olio alla pompa per vuoto connessioni o punti di perdita sospetti. Il il vuoto migliorerà brevemente mentre l'olio è sigillare la perdita.

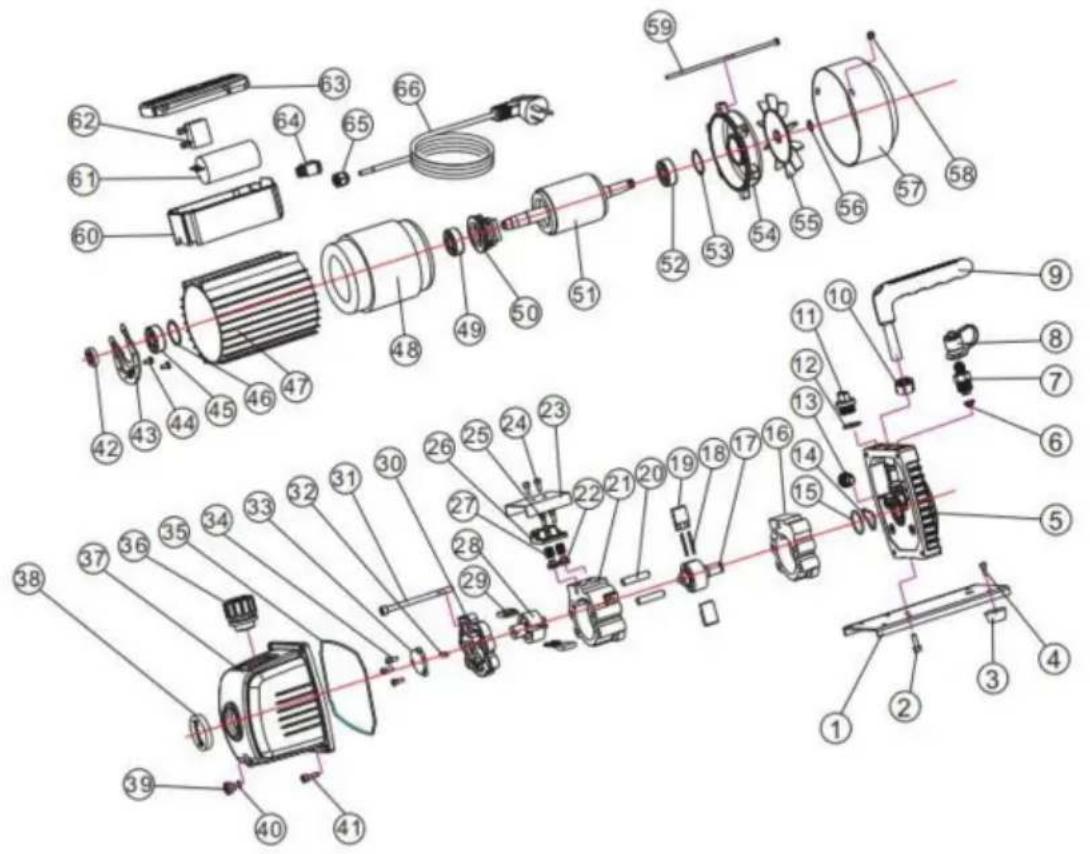

SCHEMA ESPLOSO DELLA POMPA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
