GEBRUIKSAANWIJZING TW-1K Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

INVOERING

Bedankt dat u voor onze vacuümpomp en kamerkit hebt gekozen. Onze vacuümpomp en kamerkit is een essentiële gereedschapset die in verschillende toepassingen wordt gebruikt, waaronder het ontgassen van gietmaterialen zoals siliconen, hars, gips en het impregneren van hout en andere poreuze materialen. Dit product is ontworpen om een lagedrukomgeving te creëren door het aanzuigen van ingesloten gassen door de vacuümpomp in een afgesloten vacuümkamer.

De vacuümkamer in deze kit is een speciaal ontworpen verzegelde tank die een lagedrukomgevan creëren om de ontgassings- en impregnatieprocessen te vergemakkelijken. Met deze kit kunt u hoogwaardige giet- of impregnatieresultaten bereiken, waardoor uw materialen vrij zijn van bellen en andere onzuiverheden.

Deze vacuümpomp en kamerkit is ontworpen om te werken onder specifieke omstandigheden. Het kan worden gebruikt bij omgevingstemperaturen tussen +5°C en +40°C en een luchtvochtigheid tot 80% bij 20°C. Deze bedrijfsomstandigheden zorgen ervoor dat de apparatuu optimaal presteert en de gewenste resultaten garandeert.

In de volgende paragrafen van deze handleiding vindt u gedetailleerde instructies over het instellen, bedienen en onderhouden van uw vacuümpomp en kamerkit. Zo bent u ervan verzekerd dat u de best mogelijke resultaten voor uw toepassingen behaalt.

VEILIGHEIDSMAATREGELEN

De waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet worden genegeerd. alle mogelijke situaties die zich kunnen voordoen, afdekken. Het is de verantwoordelijkheid van de operator verantwoordelijkheid om gezond verstand en voorzichtigheid te betrachten bij het gebruik van de

apparatuur. Veiligheidsrichtlijnen voor het hanteren van uw vacuümpomp

ÿ Gevaar voor elektrische schokken: Raak de vacuümpomp niet aan met natte handen. handen of terwijl u op een nat oppervlak staat. Gebruik altijd de stofzuiger pomp in een droge omgeving en steek de stekker in een goed geaard stopcontact. ÿ

Brandgevaar: Gebruik de vacuümpomp niet in de buurt van ontvlambare of brandbare materialen. Houd de pomp uit de buurt van warmtebronnen of vonken, zoals vlammen, sigaretten of elektrische apparaten. ÿ Explosiegevaar:

Gebruik de vacuümpomp niet met gassen die ontvlambaar, explosief of giftig. Controleer altijd de veiligheidsgegevens (VIB) van het gas voordat u het met de vacuümpomp gebruikt.

Overschrijd bovendien niet het gespecificeerde drukbereik voor de pomp. ÿ Corrosiegevaar: Gebruik de vacuümpomp niet met gassen die corroderen metalen of veroorzaken chemische reacties. Controleer de compatibiliteit van het gas met de materialen van de pomp en de accessoires. Gebruik altijd beschermende handschoenen en een veiligheidsbril bij het hanteren van bijtende materialen. ÿ Laat de pomp nooit zonder olie werken, omdat dit de pomp en de potentiële gevaren creëren.

De temperatuur van het gepompte gas mag niet hoger zijn dan 80°C en de omgevingstempera moet tussen de 5°C en 60°C liggen om schade aan de pomp te voorkomen en een veilige werking te garanderen.

ÿ Trek bij het loskoppelen van de pomp altijd de stekker uit het stopcontact. Trek de pomp niet eenheid door aan de draad te trekken, omdat dit het snoer kan beschadigen en mogelijke gevaren. ÿ

Gebruik geen beschadigde stekker of stopcontact, omdat dit elektrische schokken kan veroorzaken schok of brand.

Veiligheidsrichtlijnen voor het gebruik van de vacuümpomp en kamerkit

1. Pomp de vacuümkamer niet op en verhoog de druk in de tank die een hogere druk heeft dan de atmosferische druk, omdat dit kan leiden tot een explosie.

Gewicht en dekselplaatsing:

1. Plaats geen extra gewicht op het deksel van de kamer.
2. Het deksel moet goed op de tank zitten.
3. De pakking mag niet buiten de omtrek van het deksel uitsteken, omdat dit leiden tot een plotselinge opening van de kamer.

Schade en onderhoud:

1. Gebruik geen deksel, pakking of tank als deze scheuren, krassen, vervormingen of andere mechanische schade vertoont.
2. Voer periodiek onderhoud en service aan de vacuümset uit.
3. Controleer voor elk gebruik de technische staat van de stofzuigerset.

Milieu- en chemische veiligheid:

1. Houd harde of zware voorwerpen uit de buurt van de vacuümkamer.
2. Plaats geen levende organismen in vacuümtanks.
3. Stel geen enkel lichaamsdeel bloot aan onderdruk.
4. Voorkom overmatige vervuiling van de werkomgeving door stof, poeders, kleine vaste stoffen of water, aangezien zware vervuiling de pomp kan beschadigen.
5. Zorg ervoor dat de gebruikte chemicaliën de vacuümset niet beschadigen.

Bedrijfsveiligheid:

1. Schakel de pomp niet direct uit voordat u de klep waarmee de pomp is aangesloten, hebt gesloten naar de kamer. Dit kan de pomp beschadigen of olieterugstroming veroorzaken spuiten.

2. Monteer of demonteer geen afzonderlijke onderdelen van de vacuümset terwijl de vacuümpomp in werking is of als de vacuüminstelling onder leeg

3. Steek nooit uw vingers of andere voorwerpen in het deksel van de pompwaaier.
   Houd uw haar, kleding, handschoenen en andere voorwerpen die in het water terecht kunnen komen, de waaier uit de buurt van bewegende delen.

4. Stel het apparaat niet bloot aan regen of overmatige vochtigheid.
5. Laat de vacuümset niet onbeheerd achter tijdens gebruik.
6. Houd kinderen, mensen met een beperking en dieren uit de buurt van de werkingsgebied van het apparaat.
7. Wees voorspelbaar, let op wat u doet en wees redelijk wanneer u iets doet. het apparaat gebruiken.

AAN DE SLAG

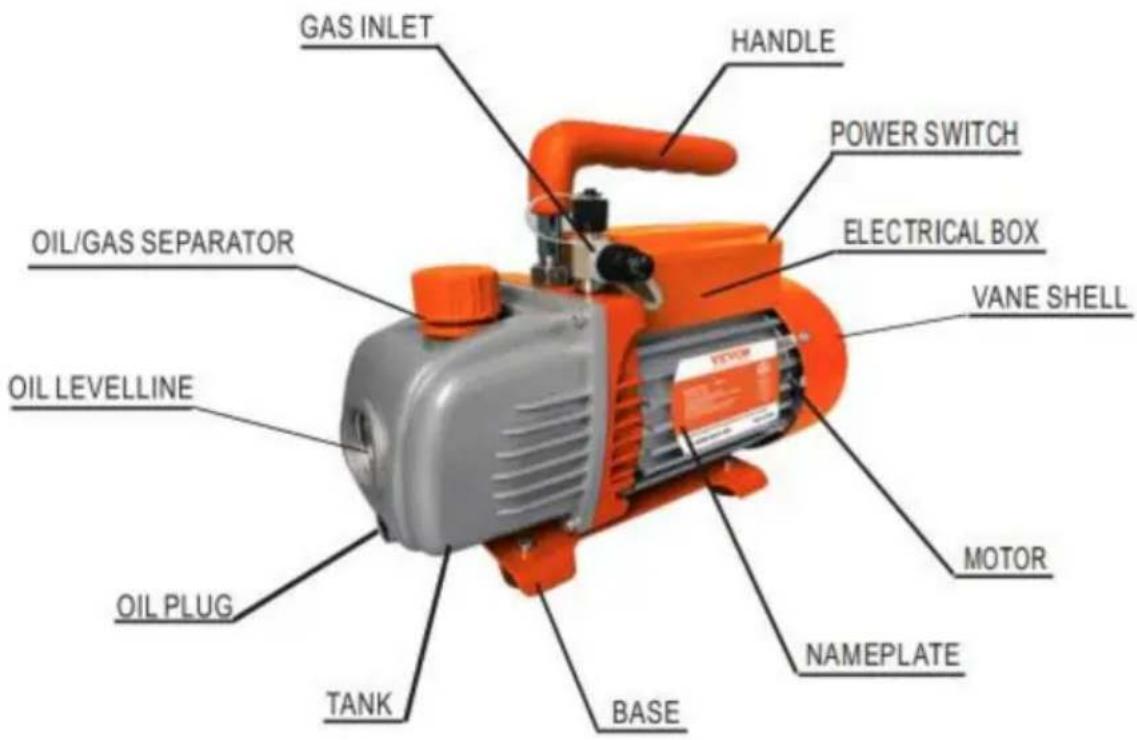

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Inhoud van het pakket vacuümpomp en kamerkit

Model		KQ-1K
Spanning		120V/60Hz	220-240V/50Hz
Gratis luchtVerplaatsing	CFM		3.53.5
Ultieme vacuum	Coed	8	8
Motor	PK	1/5	1/5
Inlaatfitting		1/4"SAE mannelijk;	1/4"SAE mannelijk;
Olie capaciteit	ml	250	250
Afmetingen	mm	290*120*220	290*120*220
Netto gewicht	kg	5.5	5.4

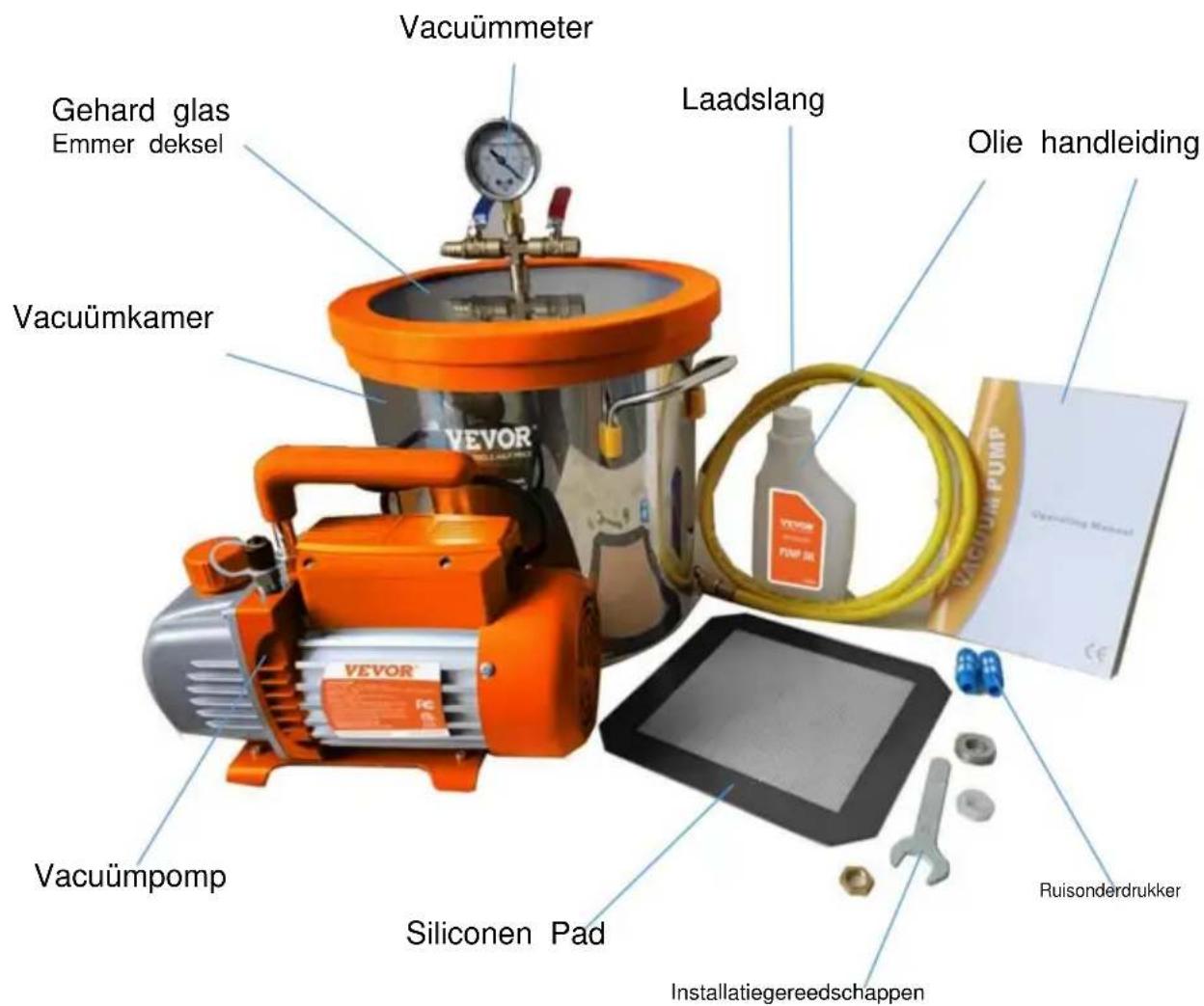

Vacuümmeter Gehard glas Emmer deksel Vacuümkamer Laadslang Olie handleiding VEVOR VEVOR PUNT-AL VACUUM PUMP Ruisonderdrukker Vacuümpomp Siliconen Pad Installatiegereedschappen

Pakketinhoudslijst

Naam instellen	3,5 CFM vacuümpomp en 3Gallon vacuümkamerset	3,5CFM vacuümpomp en 5 gallonVacuümkamerset
VerpakkingLijst	Vacuümpompx13 Gallon vacuümkamerx1Laadslangx1Gehard glazen emmerdekselx1Vacuümmeterx1Ruisonderdrukkingx2Siliconen Padx1Vacuümpomp Oliex1Handleidingx1	Vacuümpompx15 Gallon vacuümkamerx1Laadslangx1Gehard glazen emmerdekselx1Vacuümmeterx1Ruisonderdrukkingx2Siliconen Padx1Vacuümpomp Oliex1Handleidingx1

GEBRUIKSAANWIJZING VOOR HET GEBRUIK VAN DE VACUÜMPOMP EN KAMERKIT

Installatie van vacuümpomp en kamerkit

1	Controleer de onderdelen: Voordat u met de installatie begint, moet u ervoor zorgen dat u alle benodigde onderdelen hebt om het deksel van de kamer te installeren en aan te sluiten op de vacuümpomp.
2	Plaats de klep: Neem het deksel van gehard glas en zoek het gat waar de klep moet komen ingebracht. Plaats de klep in het gat en zorg ervoor dat deze goed past en vastzit.
3	Plaats de ring en de moer: Plaats de ring op de klep, en draai vervolgens de moer op de klep draden. Draai de moer met de hand vast totdat deze goed vastzit.
4	Sluit de slang aan: Neem één uiteinde van de slang en sluit het aan op de klep op het glazen deksel. Zorg ervoor de verbinding is stevig en veilig. Neem dan de andere uiteinde van de slang en sluit deze aan op de inlaatpoort van de vacuümpomp. Zorg er nogmaals voor dat de de verbinding stevig en veilig is.
5	Draai de uitlaatklep dicht zoals aangegeven, zet de inlaatklep, en de kamer is klaar voor gebruik.

Vacuüm trekken en vacuümbehandeling

1. Bereid het object voor op de behandeling: Voordat u met de procedure begint, bereid u het object voor door het te stabiliseren of overtollig vocht, stof of vuil te verwijde
2. Plaats het item in de kamer: Plaats het te behandelen item in de vacuümkamer, waarbij ervoor wordt gezorgd dat deze in het midden is geplaatst er raakt de zijkanten of het deksel niet aan. Het is aan te raden om een siliconen matje onderaan bij het ontgassen om te voorkomen dat er vloeistof uitstroomt morsen.
3. Sluit de kamer af: zorg ervoor dat het deksel goed is uitgelijnd met de vacuümkamer en dat de pakking schoon en vrij van vuil is.
4. Start de vacuümpomp: Schakel de vacuümpomp in en stel de gewenste vacuümdruk op basis van uw vereisten.
5. Controleer de vacuümdruk: Houd de vacuümdruk in de gaten gedurende het hele proces. Als het daalt, controleer dan op lekken in de kamer of slangen.
6. Stop de vacuümpomp: Wanneer het stabilisatieproces voltooid is, Zet de vacuümpomp uit. Wacht tot de vacuümdruk weer is teruggekeerd naar atmosferische druk voordat de kamer wordt geopend.
7. Als er meerdere vacuümcycli nodig zijn, open dan langzaam de inlaatklep om de kamer weer op atmosferische druk te laten komen, sluit dan de klep en herhaal het proces.
8. Verwijder het item: Nadat de vacuümdruk is teruggekeerd naar atmosferische druk druk, verwijder het item voorzichtig uit de vacuümkamer.
9. Koppel de vacuümpomp los: Koppel de vacuümpomp los van de kamer en slangen en bewaar de apparatuur op de juiste manier volgens de instructies in de gebruikershandleiding.
10. Reinig de kamer: Reinig de vacuümkamer grondig na gebruik en slangen om ervoor te zorgen dat ze vrij zijn van vuil en vocht.

Aandacht:

1. Zorg ervoor dat het deksel van gehard glas op de juiste positie staat wanneer u het plaa correct zonder enige afbuiging. Als het deksel lichtjes schuin staat, vacuumkamer kan geen vacuum vasthouden en het deksel kan

met druk in de kamer gezogen.

1. Als de wijzer van de vacuümmeter niet in de nulstand staat of kan het vacuüm niet maximaal worden getrokken, open dan de zwarte kap op de meter bovenaan en kalibreer de wijzer naar normaal.

2. Draai na het stofzuigen de uitlaatklep langzaam open om te voorkomen dat schade aan de vacuümmeter.

ONDERHOUD VAN VACUÜMPOMP

Een goed onderhoud van de vacuümpomp is essentieel om een optimale werking ervan te garanderen prestaties. Hier zijn enkele richtlijnen voor onderhoud:

ÿ Houd de pomp schoon en vrij van vreemde stoffen. ÿ Zorg dat de olie tot het oliepeil is gevuld en laat de pomp nooit draaien zonder olie.

ÿ Houd de olie schoon. Als de olie vuil, modderig of waterig wordt of andere vluchtige stoffen binnendringen, zal het de prestaties van de pomp beïnvloeden, en de olie moet worden vervangen. Om de olie te vervangen, start de pomp en laat het ongeveer 30 minuten draaien om de olie dun te maken. Stop dan de pomp en laat de olie uit de olieaftapplug lopen. Open de gasinlaat en laat de pomp gedurende 1-2 minuten terwijl u een kleine hoeveelheid schone olie toevoegt aan de gasinlaat. Dit is om de resterende olie van binnenuit de pomp te vervangen.

Nadat u er zeker van bent dat de pomp schoon is, plaatst u de aftapplug terug en vult u de tank bij. de schone pompolie van de gasinlaat naar het oliepeil. ÿ Om de pomp op te bergen wanneer deze gedurende langere tijd niet wordt gebruikt, moet u de oliedop en uitlaatdop (indien van toepassing) en bewaar deze op een droge plaats. ÿ Reparatie van de pomp mag alleen worden uitgevoerd door een gekwalificeerde servicedienst technicus.

Probleem	Mogelijke oorzaak	Correctie
Lage vacuümgraad	1. Onvoldoende olie	1. Voeg olie toe tot aan de oliepeillijn
	2. Vuile olie	2. Vervang de olie
	3. Olie-inlaat is geblokkeerd	3. Reinig de olie-inlaat of het ollefilter
	4.Slang of gasinlaat is verstopt	4. Controleer de verbindingsleidingen
	5.Pomp is niet geschikt voor de sollicitatie	5. Zorg voor een geschikte pomp voor de toepassing
Olielekken	1. Oliekeerring is beschadigd	1. Vervang de oliekeerring
	2. De behuizingpakking zit los of is versleten	2. Vervang de behuizingpakking
Oliespray	1. Te veel olie	1. Stel het oliepeil in op het aanbevolen niveau
	2. De gasinlaatdruk is te hoog of te er is veel gas gepompt	2. Gebruik een grotere pomp of verminder de gasinlaat druk
Beginmoeilijkheid	1. Olietemperatuur is te laag	1. Probeer de pomp meerdere keren te starten om verwarm de olie
	2.Elektrische storing	2. Controleer en repareer eventuele elektrische problemen
	3. Er zit vreemd materiaal in de pomp	3. Controleer en verwijder eventuele vreemde stoffen uit de pompsysteem
Het niet trekken van een goede Vacuüm	Lekkage in vacuümmeter of verbindingen	Bevestig lekkage door het vacuüm te controleren meter tijdens het aanbrengen van vacuümpompolie op alle aansluitingen of vermoedelijke lekpunten. De Het vacuüm zal kortstondig verbeteren terwijl de olie het lek dichten.

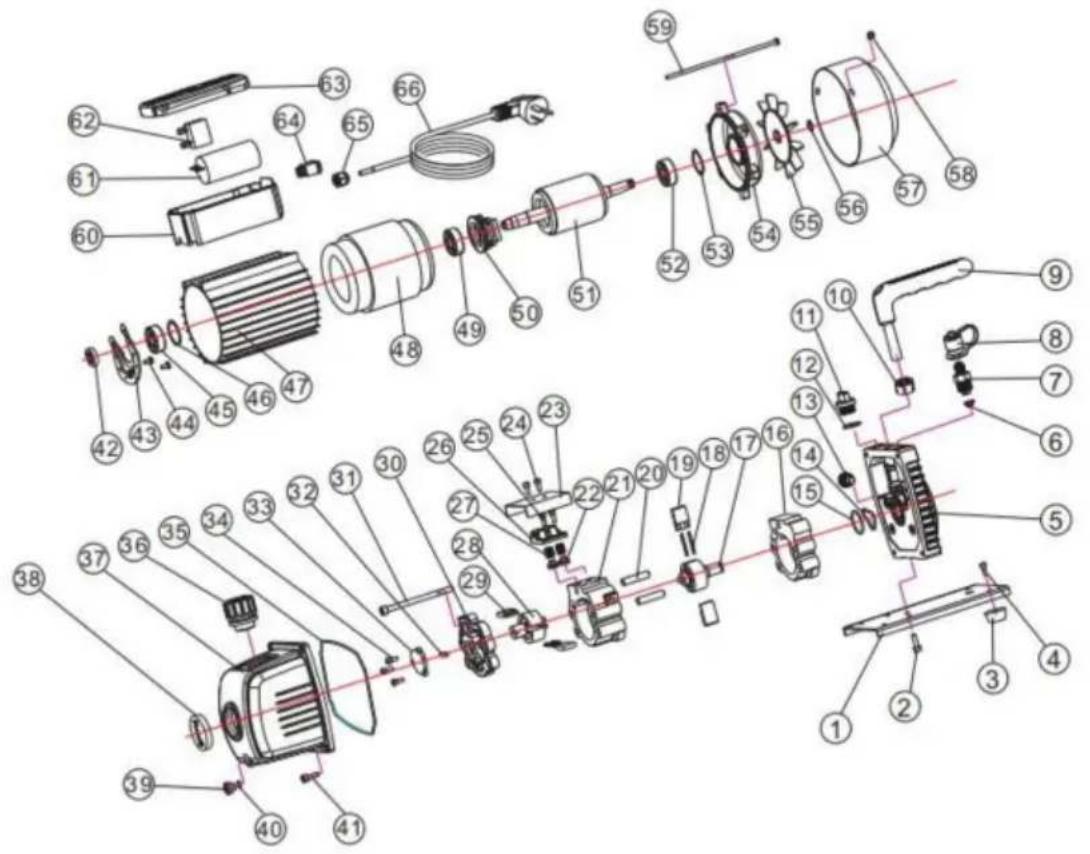

EXPLODED DIAGRAM VAN DE POMP
