BEDIENUNGSANLEITUNG TW-1K Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VAKUUMPUMPE UND KAMMERSATZ BEDIENUNGSANLEITUNG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

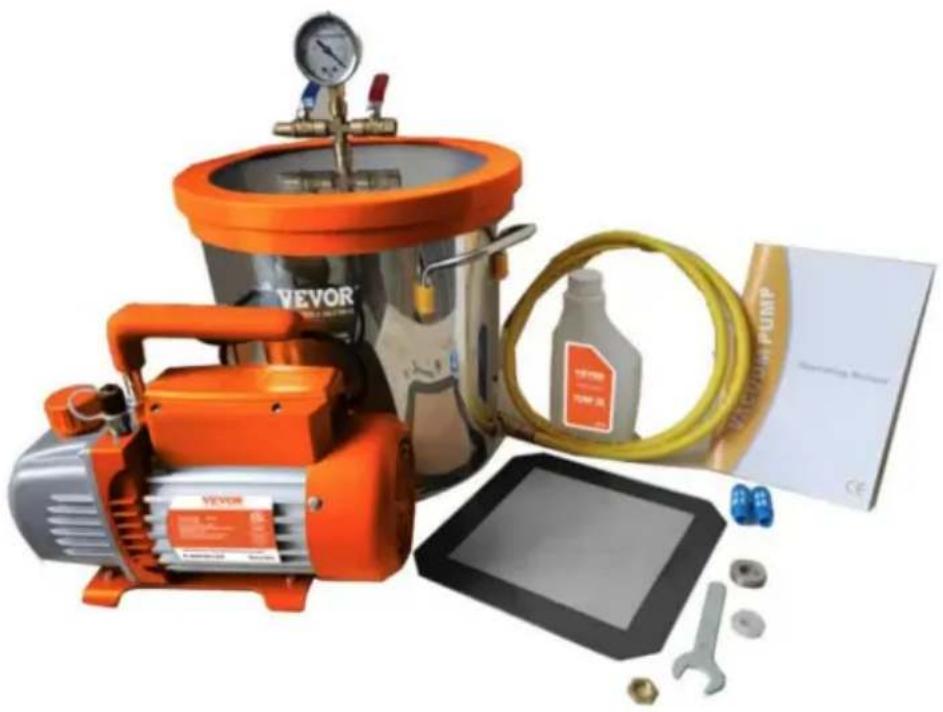

VAKUUMPUMPE UND KAMMER-KIT

PUMPENMODELL : KQ-1K

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne auf Rädern weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten

Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

EINFÜHRUNG

Vielen Dank, dass Sie sich für unser Vakuumpumpen- und Kammerset entschieden haben. Unser Vakuumpumpen- und Kammerset ist ein unverzichtbares Werkzeugset für verschiedene Anwendungen, darunter das Entgasen von Gussmaterialien wie Silikon, Harz, Gips und die Imprägnierung von Holz und anderen porösen Materialien. Dieses Produkt wurde entwickelt, um durch das Ansaugen von enthaltenen Gasen durch die Vakuumpumpe in einer abgedichtete Vakuumkammer eine Umgebung mit niedrigem Druck zu schaffen.

Die Vakuumkammer in diesem Kit ist ein speziell entwickelter abgedichteter Tank, der eine Niederdruckumgebung erzeugen kann, um die Entgasungs- und Imprägnierungsprozesse zu erleichtern. Mit diesem Kit können Sie hochwertige Guss- oder Imprägnierergebnisse erzielen und sicherstellen, dass Ihre Materialien frei von Blasen und anderen Verunreinigungen sind.

Dieses Vakuumpumpen- und Kammerset ist für den Betrieb unter bestimmten Bedingungen konzipiert. Es kann bei Umgebungstemperaturen zwischen +5 °C und +40 °C und einer Luftfeuchtigkeit von bis zu 80 % bei 20 °C betrieben werden. Diese Betriebsbedingungen gewährleisten eine optimale Leistung des Geräts und garantieren die gewünschten Ergebnisse.

In den folgenden Abschnitten dieses Handbuchs finden Sie detaillierte Anweisungen zur Einrichtung, Bedienung und Wartung Ihrer Vakuumpumpe und Ihres Kammer-Kits, damit Sie für Ihre Anwendungen die bestmöglichen Ergebnisse erzielen.

SICHERHEITSVORKEHRUNGEN

Die in diesem Handbuch enthaltenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Situationen abdecken, die auftreten können. Es liegt in der Verantwortung des Betreibers, Verantwortung, gesunden Menschenverstand und Vorsicht walten zu lassen beim Gebrauch des

Sicherheitshinweise für den Umgang mit Ihrer Vakuumpumpe

ÿ Stromschlaggefahr: Berühren Sie die Vakuumpumpe nicht mit nassen

Hände oder beim Stehen auf einer nassen Oberfläche. Benutzen Sie immer den Staubsauger

Pumpe in einer trockenen Umgebung und stecken Sie sie in eine ordnungsgemäß geerdete

Steckdose. ä Brandgefahr: Verwenden Sie die Vakuumpumpe nicht in der Nähe von brennbaren oder

brennbare Materialien. Halten Sie die Pumpe von Wärmequellen oder

Funken, wie Flammen, Zigaretten oder Elektrogeräte. ä Explosionsgefahr:

Verwenden Sie die Vakuumpumpe nicht mit Gasen, die

entzündlich, explosiv oder giftig. Überprüfen Sie immer die Sicherheitsdaten

Lesen Sie vor der Verwendung mit der Vakuumpumpe das Sicherheitsdatenblatt (SDB) des Gases.

Darüber hinaus darf der angegebene Druckbereich der Pumpe nicht überschritten werden.

Korrosionsgefahr: Verwenden Sie die Vakuumpumpe nicht mit Gasen, die

Metalle korrodieren oder chemische Reaktionen hervorrufen. Prüfen Sie die Verträglichkeit von

das Gas mit den Materialien der Pumpe und ihres Zubehörs. Verwenden Sie immer

Schutzhandschuhe und Schutzbrille beim Umgang mit ätzenden Stoffen. ÿ

Betreiben Sie die Pumpe niemals ohne Öl, da dies die Pumpe beschädigen kann und

potenzielle Gefahren schaffen.

Die Temperatur des gepumpten Gases sollte 80 ^ C nicht überschreiten und die Umgebungstemperatur

sollte zwischen 5 °C und 60 °C liegen

um Schäden an der Pumpe zu vermeiden und einen sicheren Betrieb zu

gewährleisten. ä Wenn Sie die Pumpe vom Stromnetz trennen, ziehen Sie immer den Stecker.

ziehen Sie am Kabel, da dies das Kabel beschädigen und zu

ÿ Verwenden Sie keinen

beschädigten Stecker oder keine beschädigte Steckdose, da dies zu elektrischen

Stromschlag oder Feuer.

Sicherheitsrichtlinien für die Verwendung der Vakuumpumpe und des Kammerkits

Druck- und Explosionsgefahr:

1. Pumpen Sie die Vakuumkammer nicht und erhöhen Sie den Druck im Inneren nicht. Tank höher als der atmosphärische Druck, da dies zu einem führen kann Explosion.

Gewicht und Deckelplatzierung:

1. Legen Sie kein zusätzliches Gewicht auf den Deckel der Kammer.
2. Der Deckel muss richtig auf dem Tank sitzen.
3. Die Dichtung darf nicht über den Deckelrand hinausragen, da dies zu einer plötzlichen Öffnung der Kammer führen.

Schäden und Wartung:

1. Nehmen Sie Deckel, Dichtungen oder Tanks nicht mehr in Gebrauch, wenn diese Risse, Kratzer, Verformungen oder andere mechanische Schäden aufweisen.
2. Führen Sie regelmäßig Wartungs- und Instandhaltungsarbeiten am Vakuum-Kit durch.
3. Überprüfen Sie vor jedem Gebrauch den technischen Zustand des Vakuumsets.

Umwelt- und Chemikaliensicherheit:

1. Halten Sie harte oder schwere Gegenstände von der Vakuumkammer fern.
2. Geben Sie keine lebenden Organismen in Vakuumtanks.
3. Setzen Sie keine Teile des menschlichen Körpers Unterdruck aus.
4. Vermeiden Sie übermäßige Verschmutzung der Arbeitsumgebung durch Staub, Pulver, kleine Feststoffe oder Wasser, da starke Verschmutzung die Pumpe beschädigen kann.
5. Stellen Sie sicher, dass die verwendeten Chemikalien das Vakuum-Set nicht beschädigen.

Betriebssicherheit:

1. Schalten Sie die Pumpe nicht direkt aus, bevor Sie das Ventil zum in die Kammer. Dies kann die Pumpe beschädigen oder einen Ölrückfluss verursachen Spray.

2. Montieren oder demontieren Sie keine Einzelteile des Vakuum-Sets während die Vakuumpumpe in Betrieb ist oder die Vakuumeinstellung unter leer

3. Stecken Sie niemals Finger oder andere Gegenstände in die Abdeckung des Pumpenlaufrads. Halten Sie Haare, Kleidung, Handschuhe und andere Gegenstände, die ins das Laufrad von beweglichen Teilen fernhalten.

4. Setzen Sie das Gerät nicht Regen oder übermäßiger Feuchtigkeit aus.
5. Lassen Sie das Vakuumset während des Betriebs nicht unbeaufsichtigt.
6. Halten Sie Kinder, Menschen mit Behinderungen und Tiere vom Betriebsbereich des Gerätes.
7. Seien Sie vorausschauend, achten Sie auf das, was Sie tun, und seien Sie vernünftig, wenn mit dem Gerät.

ERSTE SCHRITTE

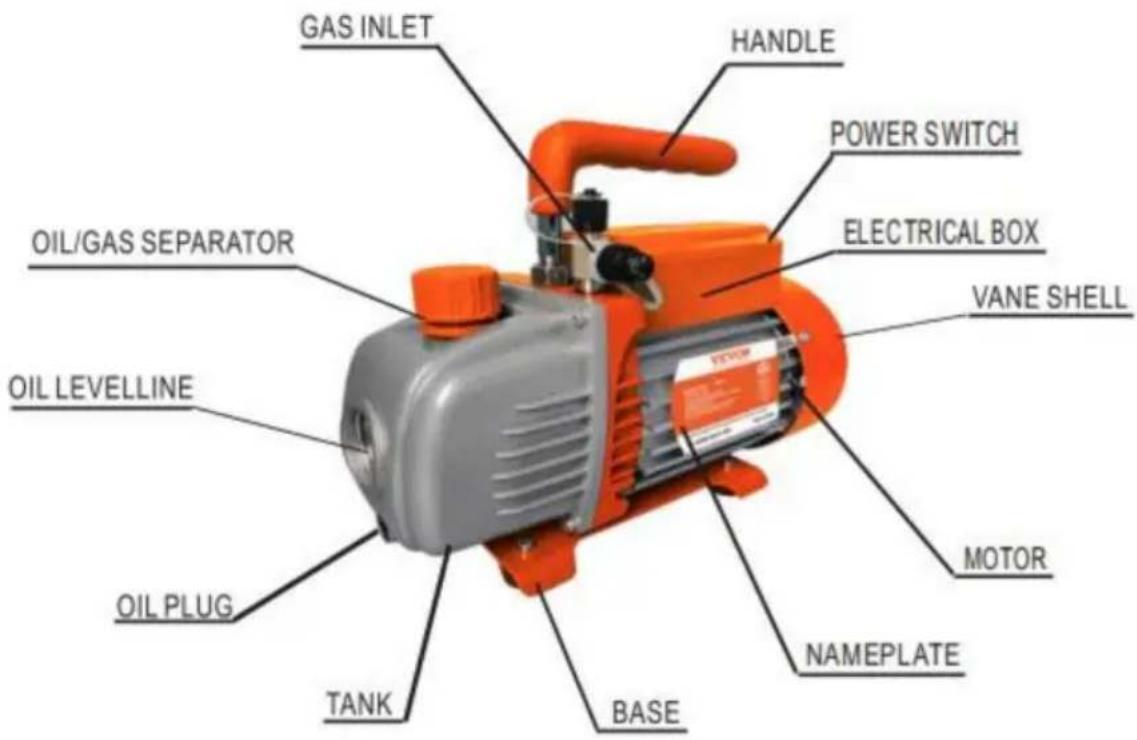

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Lieferumfang Vakuumpumpe und Kammer-Kit

Modell		KQ-1K
Stromspannung		120 V/60 Hz	220-240 V/50 Hz
Freie LuftVerschiebung	CFM	3.5	3.5
Ultimatives Vakuum	Also 8	8
Motor	HP	1/5 1/5
Ansaugstutzen		1/4"SAE männlich;	1/4"SAE männlich;
Ölkapazität	ml	250	250
Maße	mm	290*120*220	290*120*220
Nettogewicht	Kg	5.5	5.4

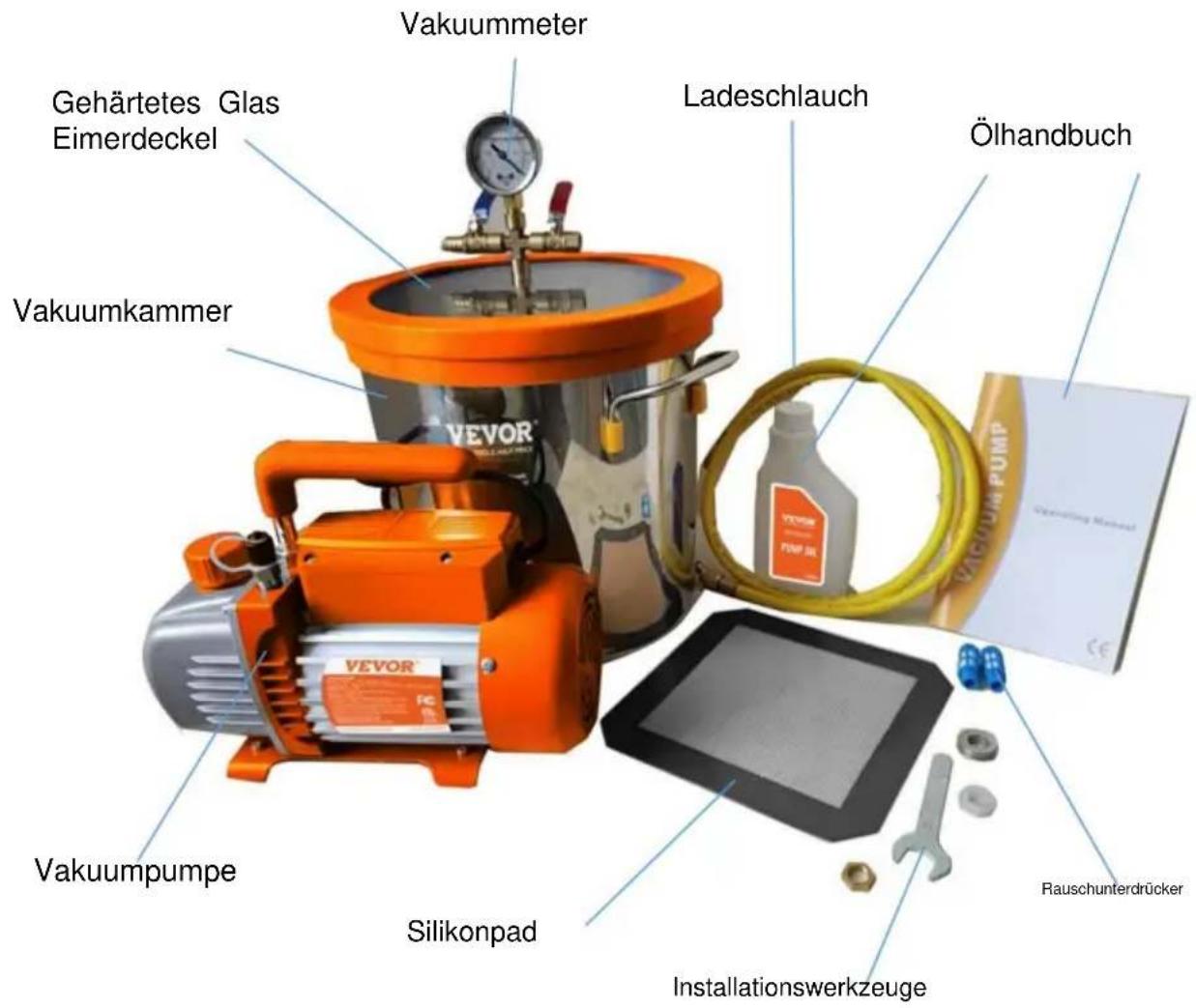

Vakuummeter Gehärtetes Glas Eimerdeckel Vakuumkammer Vakuumpumpe Silikonpad Ladeschlauch Ölhandbuch VEVOR VEVOR FEB 30 Rauschunterdrücker Installationswerkzeuge

Packungsinhaltsliste

Namen festlegen	3,5 CFM Vakuumpumpe & 3 Gallonen-Vakuumkammer-Set	3,5 CFM Vakuumpumpe & 5 Gallonen Vakuumkammer-Set
Verpackung Liste	Vakuumpumpex13 Gallonen Vakuumkammerx1Aufladen Hosex1Eimerdeckel aus gehärtetem Glas x1Vakuummeterx1Denoiserx2Silikonpad x1Vakuumpumpenöl x1Handbuchx1	Vakuumpumpex15 Gallonen Vakuumkammerx1Aufladen Hosex1Eimerdeckel aus gehärtetem Glas x1Vakuummeterx1Denoiserx2Silikonpad x1Vakuumpumpenöl x1Handbuchx1

BEDIENUNGSANLEITUNG ZUR VERWENDUNG DER VAKUUMPUMPE UND DES KAMMER-KITS

Installation der Vakuumpumpe und des Kammerbausatzes

1	Überprüfen Sie die Teile: Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie alle notwendigen Teile haben, um den Kammerdeckel zu installieren und ihn mit dem zu verbinden Vakuumpumpe.
2	Setzen Sie das Ventil ein: Nehmen Sie den Deckel aus gehärtetem Glas und suchen Sie das Loch, in das das Ventil eingesetzt werden muss eingesetzt. Setzen Sie das Ventil in die Öffnung ein und achten Sie darauf, dass es fest und sicher sitzt.
3	Montieren Sie die Unterlegscheibe und die Mutter: Legen Sie die Unterlegscheibe das Ventil und schrauben Sie dann die Mutter auf das Ventil Gewinde. Ziehen Sie die Mutter mit der Hand fest, bis sie fest sitzt.
4	Den Schlauch anschließen: Nehmen Sie ein Ende des Schlauches und Schließen Sie es an das Ventil am Glasdeckel an. Stellen Sie sicher, die Verbindung ist fest und sicher. Nehmen Sie dann die anderes Ende des Schlauches und verbinden Sie es mit dem Einlassanschluss der Vakuumpumpe. Stellen Sie erneut sicher, dass die Die Verbindung ist fest und sicher.
5	Schließen Sie das Auslassventil wie angegeben, Einlassventil, und die Kammer ist einsatzbereit.

Ziehvakuum und Vakuumbehandlung

1. Bereiten Sie den Gegenstand für die Behandlung vor: Bereiten Sie den Gegenstand vor Beginn des Verfahrens vor, indem Sie ihn stabilisieren oder überschüssige Feuchtigkeit, Staub oder Schmutz entfernen.
2. Legen Sie den Gegenstand in die Kammer: Legen Sie den zu behandelnden Gegenstand in d Vakuumkammer, wobei darauf zu achten ist, dass sie in der Mitte positioniert ist und nicht die Seiten oder den Deckel berührt. Es wird empfohlen, ein Silikon Matte am Boden beim Entgasen, um zu verhindern, dass Flüssigkeit ausläuft Verschütten.
3. Verschließen Sie die Kammer: Stellen Sie sicher, dass der Deckel richtig auf dem Vakuumkammer und dass die Dichtung sauber und frei von Schmutz ist.
4. Starten Sie die Vakuumpumpe: Schalten Sie die Vakuumpumpe ein und stellen Sie die gewünschten Vakuumdruck basierend auf Ihren Anforderungen.
5. Überwachen Sie den Vakuumdruck: Behalten Sie den Vakuumdruck im Auge während des gesamten Prozesses. Wenn es fällt, überprüfen Sie auf Lecks in der Kammer oder Schläuche.
6. Stoppen Sie die Vakuumpumpe: Wenn der Stabilisierungsprozess abgeschlossen ist, schalten Sie die Vakuumpumpe aus. Warten Sie, bis der Vakuumdruck wieder Atmosphärendruck vor dem Öffnen der Kammer.
7. Wenn mehrere Saugzyklen erforderlich sind, öffnen Sie langsam das Einlassventil um die Kammer wieder auf Atmosphärendruck kommen zu lassen, dann schließen Sie das Ventil und wiederholen Sie den Vorgang.
8. Entfernen Sie den Gegenstand: Nachdem der Vakuumdruck wieder auf Atmosphärendruck gesunken ist Druck, nehmen Sie den Gegenstand vorsichtig aus der Vakuumkammer.
9. Trennen Sie die Vakuumpumpe: Trennen Sie die Vakuumpumpe vom Kammer und Schläuche und lagern Sie die Ausrüstung ordnungsgemäß gemäß den Anweisungen im Benutzerhandbuch.

10. Reinigen Sie die Kammer: Reinigen Sie die Vakuumkammer nach dem Gebrauch gründlich und Schläuche, um sicherzustellen, dass sie frei von Schmutz und Feuchtigkeit sind.
    Aufmerksamkeit:

11. Achten Sie beim Aufsetzen des Hartglasdeckels darauf, dass dieser korrekt und ohne Verformung. Wenn der Deckel leicht geneigt ist, Die Vakuumkammer kann das Vakuum nicht halten und der Deckel kann

mit Druck in die Kammer gesaugt.

1. Wenn der Zeiger des Vakuummeters nicht in der Nullposition steht oder
   Wenn das Vakuum nicht bis zum Maximum erreicht werden kann, öffnen Sie die schwarze
   die Oberseite des Messgeräts und kalibrieren Sie den Zeiger auf Normal.

2. Nach dem Saugen das Auslassventil langsam öffnen, um

Beschädigung des Vakuummeters.

WARTUNG DER VAKUUMPUMPE

Die ordnungsgemäße Wartung der Vakuumpumpe ist für die Gewährleistung ihrer optimalen

Leistung. Hier sind einige Wartungsrichtlinien:

ÿ Halten Sie die Pumpe sauber und frei von Fremdkörpern. ÿ Halten Sie das

Öl bis zum Ölstand aufgefüllt und lassen Sie die Pumpe niemals ohne Öl.

ÿ Halten Sie das Öl sauber. Wenn das Öl schmutzig, schlammig wird oder Wasser oder andere

Wenn flüchtige Stoffe eindringen, wird die Leistung der Pumpe beeinträchtigt und das Öl muss ausgetauscht werden. Um das Öl auszutauschen, starten Sie die Pumpe und

Lassen Sie es etwa 30 Minuten lang laufen, um das Öl zu verdünnen. Stoppen Sie dann die Pump und lassen Sie das Öl aus der Ölablassschraube ab. Öffnen Sie den Gaseinlass und lassen Sie de

Pumpe 1-2 Minuten lang und geben Sie dabei eine kleine Menge sauberes Öl in die Gaseinlass. Dies dient zum Ersetzen des Restöls aus dem Inneren der Pumpe.

Nachdem Sie sichergestellt haben, dass die Pumpe sauber ist, setzen Sie die Ablassschraube wieder ein und füllen Sie

das saubere Pumpenöl vom Gaseinlass bis zum Ölstand. ÿ Um die

Pumpe bei längerem Nichtgebrauch zu lagern, decken Sie die

Öldeckel und Auspuffdeckel (falls vorhanden) und lagern Sie sie an einem trockenen Ort. ä

Reparaturen an der Pumpe dürfen nur von einem qualifizierten Service durchgeführt werden.

Techniker.

ANLEITUNG ZUR FEHLERSUCHE

Problem	Mögliche Ursache	Korrektur
Niedriges Vakuum	1. Ölmangel	1.Füllen Sie Öl bis zur Ölstandslinie hinzu
	2. Schmutziges Öl	2.Ersetzen Sie das Öl
	3.Ölzufuhr ist blockiert	3.Reinigen Sie den Öleinlass oder Filter
	4.Schlauch oder Gaseinlass ist verstopft	4.Überprüfen Sie die Verbindungsrohre
	5.Pumpe ist ungeeignet für die Anwendung	5. Besorgen Sie sich eine geeignete Pumpe für die Anwendung
Öllecks	1.Öldichtung ist beschädigt	1.Ersetzen Sie die Öldichtung
	2.Gehäusedichtung ist locker oder abgenutzt	2.Ersetzen Sie die Gehäusedichtung
Ölspray	1. Zu viel Öl	1.Stellen Sie den Ölstand auf den empfohlenen Stand ein
	2.Der Gaseingangsdruck ist zu hoch oder zu viel Benzin wurde gepumpt	2.Verwenden Sie eine größere Pumpe oder reduzieren Sie den Gaseinlass Druck
Startschwierigkeit	1. Die Öltemperatur ist zu niedrig	1.Versuchen Sie mehrmals, die Pumpe zu starten, um Öl erwärmen
	2.Elektrische Störung	2.Überprüfen und reparieren Sie alle elektrischen Probleme
	3. In der Pumpe befinden sich Fremdkörper	3.Überprüfen Sie und entfernen Sie alle Fremdkörper aus dem Pumpensystem
Scheitern beim Ziehen einer guten Vakuum	Leck im Vakuummeter oder Anschlüsse	Bostätigen Sie die Leckage durch Überwachung des Vakuums Manometer, während Vakuumpumpenöl aufgetragen wird Anschlüsse oder vermutete Leckstellen. Das Vakuum verbessert sich kurzzeitig, während das Öl das Leck abdichten.

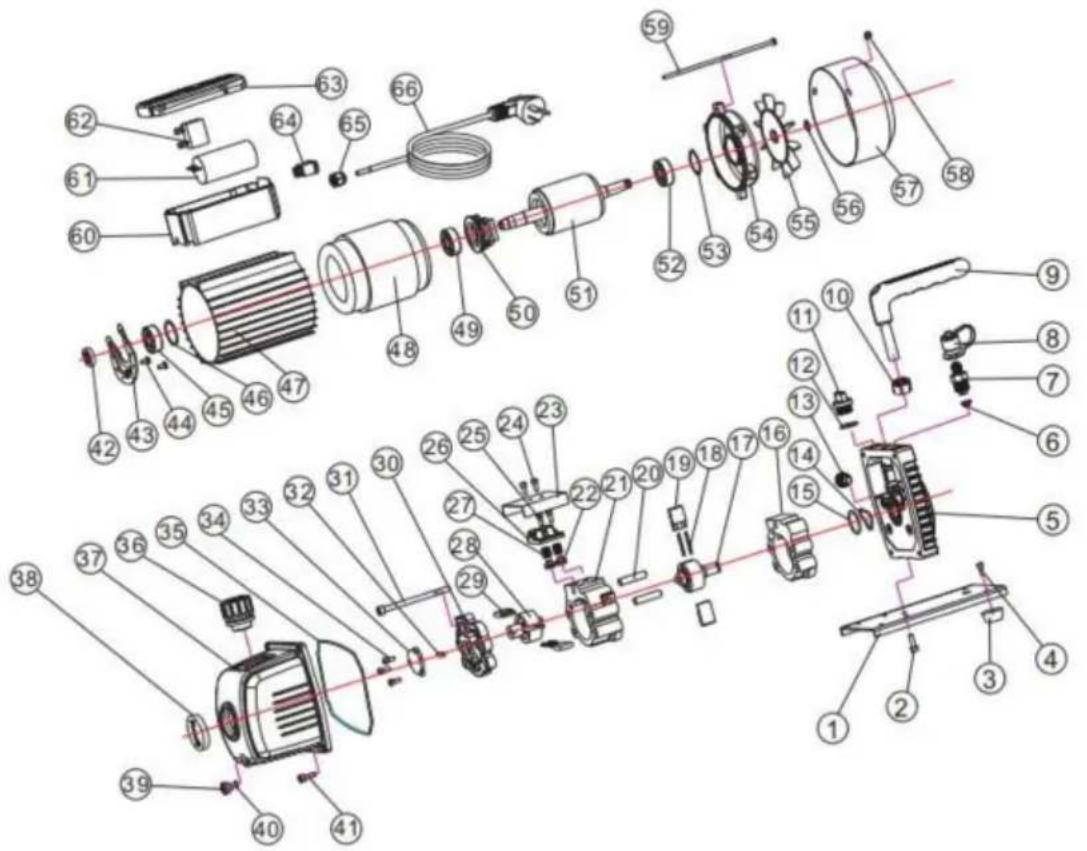

EXPLODIERUNGSZEICHNUNG DER PUMPE
